Редуктор заднего моста ВАЗ: замена, блокировка, ремонт, цена

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

От редуктора зависит очень многое – если он неисправен и гудит, автомобиль в любой момент может встать среди дороги, и его придется буксировать. От передаточного числа (ПЧ) главной пары в редукторе заднего моста (РЗМ) зависит скорость движения автомобиля – чем оно меньше, тем быстрее будет двигаться авто. Но слишком высокая скорость нагружает мотор и трансмиссию, поэтому при замене РЗМ хозяевам автомашин ВАЗ 2101-07 необходимо учитывать мощность и объем двигателя внутреннего сгорания (ДВС), и устанавливать редуктор, оптимально соответствующий техническим характеристикам транспортного средства.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

Редуктор заднего моста ВАЗ состоит из следующих деталей:

  • фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
  • хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
  • ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
  • межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 10\41, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

  • в мосту недостаточно залито масло, или оно полностью отсутствует;
  • не отрегулирован зазор между шестернями главной пары;
  • шестерни изношены, на них имеются сколы и другие повреждения;
  • главная пара имеет заводской брак, шестеренки не притерты с завода;
  • открутилась или ослабла гайка хвостовика;
  • износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

  • устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
  • если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
  • отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
  • снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
  • снимаем тормозные колодки;
  • отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
  • выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
  • снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
  • отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

  • при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
  • при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

Регулировка редуктора заднего моста ВАЗ

Если главная пара в редукторе изношена, она подлежит замене. Но просто поставить на место шестерни нельзя, зазоры в них обязательно нужно отрегулировать. Всего выполняются два вида основных регулировок:

  • подбирается толщина регулировочной втулки (шайбы) под хвостовик (ведущую шестерню). Шайба может иметь толщину от 2,6 мм до 3,5 мм;
  • регулируется зазор между шестернями главной пары двумя регулировочными гайками корпуса дифференциала.

Шайба для хвостовика подбирается с таким расчетом, чтобы вал с ведущей конической шестерней крутился в корпусе редуктора без люфтов с усилием от руки (0,3-0,4 кг). При этом гайку хвостовика следует затягивать с усилием от 12 до 26 кг, обычно производят затяжку 18-19 кг.

После установки хвостовика на место ставится корпус дифференциала с закрепленной на нем планетарной шестеренкой. Крепится корпус двумя крышками (4 болта, вороток с головкой на 17). С боков подшипников закручиваются регулировочные гайки, дифференциал устанавливают так, чтобы между шестернями главной пары был люфт, «планетарка» не должна быть зажата. Перемещением регулировочных гаек вправо и влево шестерня хвостовика подводится к шестеренке планетарки. Регулировкой подбирается момент, когда зазор между шестеренками практически исчезает.

Последний этап – регулировка преднатяга дифференциальных подшипников, с боков подтягиваются регулировочные гайки. Такую работу необходимо производить с индикатором, прибор должен показывать от 0,14 до 0,18 мм, зазор между шестернями должен быть в пределах 0,08-0,13 мм. После произведенной операции регулировочные гайки, чтобы они не поворачивались, фиксируются пластинами.

Следует отметить, что регулировка редуктора заднего моста ВАЗ – дело очень непростое, и лучше его доверять профессионалам.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

  • повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
  • позволяет авто быстрее разгоняться на старте;
  • автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

  • несколько увеличивается расход топлива;
  • при разгоне машина хуже управляется;
  • дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Статьи по теме:

  • Почему может не работать спидометр ВАЗ 2110 Спидометр устанавливается на любом современном автомобиле, он может быть различного типа – жидкокристаллический, стрелочный, индикаторный. Если прибор перестает работать, водителю […]
  • Самостоятельный ремонт днища кузова на автомобиле ВАЗ-2110 Кузов автомобиля с годами подвергается коррозии, особенно быстро он начинает ржаветь, если за ним не ухаживать, не делать антикоррозийное покрытие. Насколько скоро начинают покрываться […]
  • Причины пропадания задней передачи на ВАЗ-1118, методы устранения неисправности В процессе эксплуатации автомобиля могут возникать различные неисправности, существуют поломки, которые наиболее характерны для каждой модели автомобиля. На Ладе Калине автовладельцы […]

avtobrands.ru

Угловой редуктор: устройство, назначение и принцип работы

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Редукторы устанавливаются на различные механизмы. Это могут быть большие суда и маленький катер, оборудуются механизмы для сельхозтехники и автомобилей. На недорогие агрегаты устанавливают неразъемные не обслуживаемые редукторы. Поэтому, продлить жизнь незаменимому помощнику, можно своими руками с небольшими затратами.

Мощные устройства и небольшие редукторы имеют одинаковое устройство и принцип работы.

Основные виды, их назначение

Редуктор – оборудование, позволяющее использовать двигатель в конструкции различных агрегатов. На колесо автомобиля и винт катера передается вращение от мотора. При этом производится увеличение усилия, с понижением вращения вала мотора.

В домашнем хозяйстве наиболее часто используют мотоблоки и культиваторы. По конструктивным особенностям в них может устанавливаться:

  • Шестеренчатый механизм. На ведущие валы, запресованы конические или цилиндрические шестеренки. Такая конструкция позволяет использовать их в прямой передаче вращения от двигателя. Может быть использована как угловой редуктор для мотоблока, при этом в конструкции используется коническая передача.
  • Устройство шестеренчато – червячное. Наиболее часто устанавливается с вертикальным расположением коленчатого вала мотора. Шестеренка с определенным количеством зубьев и червячный винт, с определенным шагом резьбы – это схематичное описание типа устройства. Главная особенность – это передача вращения вала двигателя под прямым углом.
  • Цепное устройство. Валы оборудованы зубчатыми звездочками. На них, одета специальная цепь, при помощи которой передается вращающий момент от мотора. Для хорошей работы, цепь натягивается, при помощи валика – натяжителя.
  • Ременное устройство. Вращение передается при помощи ремней. На валы, напрессовывают шкивы с пазами для ремней, натяжным винтом производят натяжку ремня.

Наиболее часто, в оснащении углового редуктора мотора катера, мотоблоков и других механизмов применяется цепная, шестеренчатая или шестеренчато — червячная. Ранее основной был ременная система, из-за обрывов, соскальзывание ремня со шкивов, работа ее признана не надежной.

Чтобы изготовить самодельный угловой редуктор требуется знать его принцип действия, способы изготовления их в домашних условиях.

Устройство углового редуктора

Важными узлами устройства являются:

  • корпус устройства;
  • вал двигателя и передаточная ось редуктора;
  • подшипник;
  • зубчатые шестерни и червяки;
  • сальник и их крышки;
  • предохранительная муфта.

Каждый узел устройства важен для работы устройства, поэтому следует разобрать их подробнее.

Корпус редуктора

Это основная деталь и от правильного изготовления ее, зависит соосность устанавливаемых в него валов и осей, зазоров между шестеренками. При промышленном изготовлении корпус отливается из металла. Самостоятельно, без оборудования, сделать такой корпус невозможно, поэтому при самостоятельном изготовлении, есть 2 варианта:

  • подобрать готовый корпус от другого оборудования;
  • изготовить стальной самодельный корпус с помощью сварки и гнутья металла.

При втором способе, следует учитывать деформацию конструкции при нагреве. Оставлять небольшие допуски в местах закрепления подшипника с валом или осью, а также в месте установки сальника. Не следует приваривать подшипник к корпусу – это скажется на его работе и проблемами при замене. Для облегчения, можно подобрать трубу, подходящего диаметра, приварить ее на корпус и запрессовать скользящие опоры.

Чтобы легче проводить ремонт и его обслуживание, корпус должен закрываться защитной крышкой. Сверху, делается отверстие с пробкой для залива нового масла для трансмиссий, внизу располагаем заглушку на сливе отработки.

Вал и ось устройства

Валы и шестеренки крепят шпонкой, на шлицах, они вращаются совместно. При оснащении дополнительной шестерней, понижающей или повышающей работу редукторов необходимо устанавливать ось, на которой она вращается. Для предотвращения смещения, делается упор. Валы, можно подобрать готовые, в случае их изготовления, сталь следует использовать марок Ст -10 до Ст-45. Марка Ст-45 наиболее подходит для этих деталей из-за своих качеств.

Скользящие опоры редуктора

Подшипник, облегчает вращение валов, убирая своей работой силу трения. Следует помнить о правильном подборе этой детали и правильной установке. Скользящая опора должна садиться в посадочное место прочно и усилием, для предотвращения прокручивания. Лучше применять закрытые детали. Перед установкой лучше снять крышку и набить новой смазки на шарики и внутреннюю опору. При использовании косозубых шестеренок или червячной передачи, лучшим вариантом будет установка роликовых или радиально – упорных шариковых подшипников.

Шестерни

При помощи зубчатого сцепления двух шестерен, происходит передача вращения от вала двигателя к редуктору. Шестеренки нарезают на специальных зуборезательных станках, поэтому следует произвести расчет и купить. От этого выбора зависит окончательное размещение узлов, качество работы оборудования. Количество зубьев и диаметр шестерни – два основных фактора при разработке оборудования.

При монтаже необходимо выдерживать расстояние между шестеренками, предохраняя их от поломки. Также следует обеспечить смазку поверхностей и зубьев трансмиссионной смазкой. Ее заливают до уровня верха шестерни, все остальные детали смазываются разбрызгиванием масла при вращении шестеренок.

Сальник и его крышка

Сальник предохраняет расход масла. Монтируются уплотнения на местах выхода валов и подшипников из корпуса редуктора. Сальник – это резиновое кольцо, или прокладка, которая одевается на вал и закрывается крышкой для предотвращения протечек масла. Как правило, закрепляется с помощью винтов к корпусу.

Предохранительная муфта

Она устанавливается для предотвращения разрушения редуктора при аварийных заклиниваниях. Может изготавливаться в виде фрикционов или штифта.

Выполнить работу по самостоятельной сборке и подборке нужных деталей, можно ознакомившись с инструкциями и рекомендациями в Интернете.

В заключение необходимо напомнить о важности проведения регламентных работ по обслуживанию любого редуктора. Своевременная смазка, контроль за состоянием корпуса, и уровня масла в редукторе позволит повысить надежность и срок службы вашего оборудования.

Наиболее часто, его используют для понижения скорости вращения. Например: катер не может развивать скорость, которую выдает его двигатель. Поэтому устанавливается угловой редуктор, понижающий обороты винта.

Правильно подобранный и качественно изготовленный угловой редуктор, оберегает вашу технику от перегрузок при работе. Обслуживание и вовремя выполняемые ремонтные работы позволят технике выполнять свою задачу без аварий и крупных ремонтов.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Фото редукторов и деталей



Фото редукторов и деталей

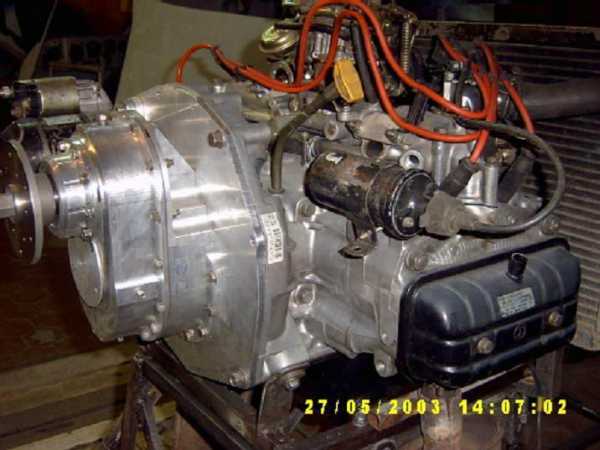

Редуктор на двигателе серии EJ. Вес без эл/запуска ~ 15 кг. Фрезерован из плиты Д16Т.

Редуктор на двигателе серии EA. Вес без эл/запуска ~ 14 кг. Для моделей ЕА-71, ЕА-81 и ЕА-82 разные только переходные шайбы.

Перевёрнутый редуктор на двигателе EA-71 старой серии (до 1983 г.). Винт очень тяжёлый, тяга всего 130 кг. на ~ 4000 об/мин, но телега летает превосходно. За свои лётные характеристики получила прозвище Дурмашина. Ещё фото

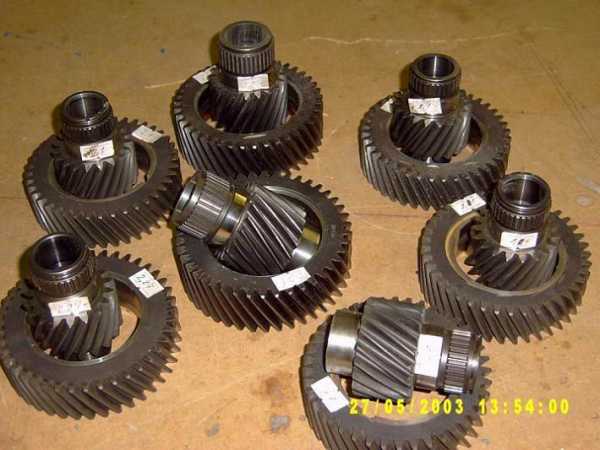

Шестерни к редукторам от автоматических коробок а/м "Мазда" с разными передаточными отношениями. Попадаются шестерни с i = 1.81; 1,95; 2,05; 2,1; 2,21; 2,27; 2,31. Шестерни c i = 1.81; 1,95; 2,05; 2,21; 2,31 (межцентровое расстояние 77 мм) взаимозаменяемы между собой. Аналогично шестерни с i = 2,1 и 2,27 (межцентровое расстояние 74,5 мм).

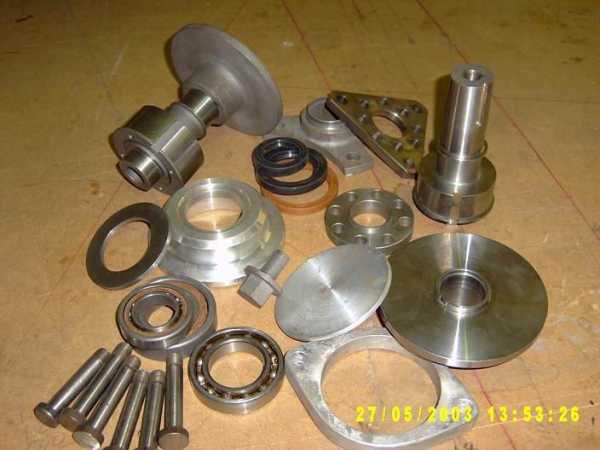

"Начинка" редуктора. Применяются материалы Д16Т, В95, 30ХГСА и 45А.

Заготовки корпуса редуктора после расточки и детали.

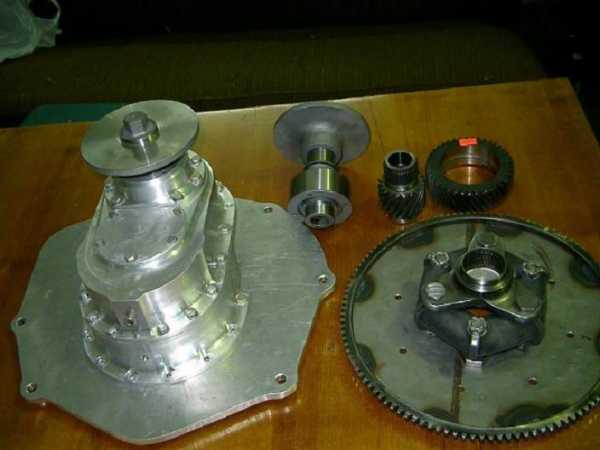

Редуктор с плитой для двигателей серии EJ. Рядом заводной диск с жигулёвским резиновым демпфером. Чертёж редуктора

Перевёрнутый вариант редуктора для автожира ВОРОН-01

На главную

subaruavia.narod.ru

Как сделать понижающий редуктор своими руками: алгоритм действий

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

В настоящее время многие владельцы домашних мастерских оснащают их современным инструментом и оборудованием, которое обладая высокой эффективностью и простотой в использовании, существенно облегчает труд, повышает его производительность. Однако при этом все так же востребованными являются достаточно технически простые устройства, которые можно сделать своими руками в условиях домашних мастерских. Одним из них является понижающий редуктор.

Самодельный редуктор для минитрактора

Что такое понижающий редуктор?

Он представляет собой особый тип механизмов, являющихся передаточным звеном между устройствами, в которых активные части выполняют вращательное движение. Зачастую его используют для передачи и преобразования вращательного момента с агрегата, который его вырабатывает на устройство, которое использует поступающую на него механическую энергию. В отличие от прочих видов, понижающий редуктор обеспечивает уменьшение количества оборотов и увеличение при этом силы крутящего момента.

Состоит понижающий редуктор из корпуса, шестерней, передаточных цепей, червячного механизма, валов, при помощи которых и производится передача и преобразование крутящего момента.

На валах в жесткой сцепке расположены зубчатые шестерни, присоединены червячные передачи. Они обеспечивают передачу движения друг другу, во время чего и производится его преобразование.

Зубчатые шестеренки редуктора

Виды

Существуют разные виды понижающих редукторов:

Кроме этого, они бывают:

Основные показатели

  • коэффициент полезного действия;
  • передаточная мощность;
  • количество вращений ведомого и ведущего валов.

Понижающий редуктор обладает достаточно простой конструкцией, поэтому при наличии соответствующих запасных частей и материалов изготовить его можно в условиях домашней мастерской своими руками.

Предварительная подготовка

Перед тем как приступать к созданию этого устройства необходимо обладать общими познаниями в сфере механики, уметь пользоваться ремонтным инструментом и оборудованием, знать принцип работы и устройство этого агрегата.

Кроме этого, нужно изначально определить:

  • тип будущего редуктора и вариант его исполнения;
  • передаточное число, которое необходимо будет преобразовать и определенное на выходе;
  • показатели динамических нагрузок, которые будут воздействовать на рабочие части устройства;
  • массу и габариты будущего устройства;
  • угол установки;
  • пределы температур, которые будут возникать в устройстве в процессе его эксплуатации;
  • цикличность включения – полная или переменная;
  • интенсивность эксплуатации.

Самодельный понижающий редуктор для минитрактора

Детали и части понижающего редуктора

  • Ведущий и ведомый валы;
  • Подшипники, подходящие по диаметру под оси и валы;
  • Наборы звездочек определённой величины с определенным количеством зубьев;
  • Цепи передачи крутящего момента;
  • Листовая сталь;
  • Угловой профиль;
  • Корпус.

Более подробно о составных частях

Процесс сборки не так сложен, как подбор или производство необходимых для такого редуктора запасных частей.

  • Корпус устройства. В промышленности он изготавливается методом литья. Необходимые отверстия проделываются на высокоточном оборудовании, так как требуется добиться взаимно правильного расположения валов и соосности звезд. При его производстве необходимо сделать верхнюю крышку съемной. Это облегчит и упростит процесс его обслуживания во время эксплуатации;
  • Валы и оси редуктора. Они являются опорой для шестеренок и используются в том случае, если ими необходимо оснастить это устройство. Установка производится внатяг на шлицы или шпонку. Для их изготовления лучше использовать прочную сталь размером от 10 до 45 мм, которая хорошо поддается механической обработке;
  • Подшипники. Они используются как опоры для валов и противостоят нагрузкам, обеспечивают возможность вращательного движения. От правильности подбора этих элементов редуктора зависит его надежность, долговечность и работоспособность. Если производится установка прямозубчатых шестеренок, то достаточно будет установить обычные одно- или двухрядные шариковые подшипники. Если будет устанавливаться косозубый подшипник или червячная передача, то лучшим вариантом будет роликовый или упорно-радиальный шариковый подшипник. Лучше купить новые, чем использовать с разборки;
  • Шестеренки. Они обеспечивают изменение частоты вращения валов и естественно понижение передаточного числа. Для их производства используется специальное металлорежущее оборудование, которым не оснащаются домашние мастерские. От размера шестеренок зависят габариты и характеристики прочих входящий в этот агрегат деталей, расстояние между осями и валами. При установке важно правильно выставить зазор между ними. Для смазки шестеренок отлично подойдёт масло И-20. Его заливка производится по уровень нижней части шестеренок. Смазка прочих частей устройства производится путем разбрызгивания на них смазочной жидкости. Можно взять с разборки или купить новые;
  • Сальниковые уплотнители. Они не допускают просачивания масла из корпуса устройства. Устанавливаются в местах выхода валов на подшипниках под крышками. Покупаются;
  • Предохранительная муфта. Она предназначена для того, чтобы предотвратить разрушение устройства при возникновении чрезмерных нагрузок. Покупается;
  • Крышки подшипников. Они могут быть разными – глухими и сквозными. Предназначены для облегчения обслуживания и монтажа подшипников. Их можно выточить самостоятельно либо найти на разборке.

Схема мотоблока

Инструмент

Для изготовления понижающего редуктора понадобится следующий инструмент:

  • отвертки и гаечные ключи;
  • сверла;
  • надфили;
  • инверторная сварка;
  • линейка;
  • плоскогубцы;
  • штангенциркуль;
  • молоток;
  • тиски и прочие.

Этапы проведения работ по созданию этого устройства

  1. Монтаж ведущих звездочек на первичном валу. При этом установка может производиться точечной сваркой, фланцевым или шпоночным соединением;
  2. Сборка полуосей ведомого вала;
  3. Монтаж ведомой звездочки;
  4. Корпус можно подобрать с разборки и подогнать или сделать своими руками. При этом в нем необходимо проделать технологические отверстия под сальники и подшипниковые соединения;
  5. Установка шарикоподшипников закрытого типа. Отличным вариантом будут цилиндрические. Их монтаж производится внатяг;
  6. Ведущий вал устанавливается на подшипниковых опорах эксцентрикового типа с возможностью регулировки натяжения цепи минимум на 15 градусов;
  7. На завершающем этапе устанавливается крышка с герметизирующей прокладкой.

Задумав это сделать, лучше предварительно оценить свои силы, знания и навыки обращения с инструментом, чтобы не попасть впросак, потратив приличную сумму денег, немало времени и сил, и при этом, не создав необходимое устройство, но если вы действующий или механик в прошлом, можете смело браться за дело.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Виды редукторов (фото). Виды газовых редукторов

Домашний уют 12 апреля 2016

Редукторы применяются на протяжении уже многих десятков лет в самых различных областях приборостроения и техники. Но наибольшее распространение такие устройства получили в автомобильной промышленности при изготовлении агрегатов и узлов автомобилей. Различные виды редукторов устанавливают на машины, мотороллеры и мотоциклы. Впервые это оборудование было изготовлено на Тульском заводе, но в то время это был самый настоящий дефицит, поэтому приобрести его могли только наиболее состоятельные люди.

В настоящее время такие устройства весьма распространены, но только вот бывалым спросом они уже не пользуются. Именно поэтому подобрать к ним запчасти весьма сложно. Иногда даже может понадобиться точный чертеж редуктора, чтобы создать качественные детали.

Виды устройств

Выделяют следующие основные виды редукторов:

  • червячные;
  • зубчатые;
  • мотор-редукторы;
  • гидравлические.

Все они наделены своими особенностями и используются в самых различных сферах. Устройство такого вида можно встретить практически в любом автомобиле. Каждое из них наделено дополнительным редукторным валом. От вида зависит и коэффициент полезного действия редуктора.

Кроме того, установка такого устройства происходит очень просто, однако следует быть очень внимательным, чтобы не повредить вал первичного редуктора. Причем для его создания используют минимум материалов, а при установке даже не нужны никакие рамные конструкции. Производителями было учтено и то, что необходимо создать такое устройство, которое бы в полной мере отвечало всем запросам потребителей. Поэтому встречаются виды редукторов разного размера и мощности.

Планетарные и цилиндрические редукторы

Данные виды редукторов наиболее часто используются в современных механизмах и узлах общепромышленного назначения. Они производятся по следующей схеме: выходной вал и электродвигатель располагаются друг к другу очень близко. Цилиндрические редукторы представляют собой самую популярную разновидность из всех существующих на сегодняшний день. Предназначены они для изменения скорости вращения при передаче крутящего момента. Модификации таких устройств могут быть одно- и трехступенчатыми.

Все виды цилиндрических редукторов надежны и долговечны, поэтому машины и оборудование, обладающее этими установками, весьма выносливы и производительны.

Видео по теме

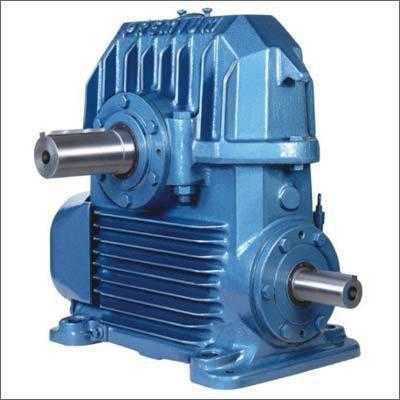

Червячные редукторы: виды и назначение

Червячный редуктор представляет собой особый вид, имеющий довольно необычный корпус с червячным профилем резьбы. Он используется при передаче движения между скрещивающимися осями, которые располагаются, как правило, под прямым углом. К основному преимуществу этого устройства относится возможность получения в одной ступени большого передаточного числа.

Коническо-цилиндрические редукторы

Такие устройства также имеют свои особенности. Их рабочие элементы наделены весьма оригинальным конструктивным решением, но выполняют те же функции, что и остальные виды редукторов: изменяют скорость вращения при передаче одним валом вращательного движения другому. По сравнению с другими разновидностями такие устройства имеют достаточно высокий КПД. Используются чаще всего для различных приводов конвейерных линий, шахтного тягового электровоза и т. д.

Как уже было отмечено ранее, виды редукторов, фото которых размещены в статье, применяются каждый в своей конкретной области. Следует помнить, что правильный выбор такого устройства гарантирует продолжительный период его эксплуатации, и, соответственно, наоборот. Потому стоит особое внимание уделить приобретению техники, которая будет установлена в автомобиле.

Разборка редуктора

У корпуса редуктора имеются определенные особенности, за счет чего разборка такого устройства производится по определенной схеме. Выполнение этого процесса необходимо в случае, если по каким-либо причинам устройство редуктора перестало нормально функционировать. Многие поступают очень неправильно: когда происходит поломка редуктора, его просто выбрасывают. Но если грамотно подойти к этому делу, такое оборудование можно будет отремонтировать, после чего техника функционировать будет так же, как и раньше. К тому же, как уже говорилось ранее, приобрести такие запчасти для своего автомобиля или мотороллера довольно сложно, поэтому зря ими разбрасываться не стоит.

Этапы разборки

  • Если у редуктора корпус некоторое время был в разобранном состоянии, тогда, прежде всего, было бы неплохо его очистить от грязи и пыли.
  • Далее, необходимо открутить все стягивающие редуктор болты. Затем при помощи строительного фена прогреть со всех сторон устройство, после чего постучать по корпусу деревянной киянкой. Делать это следует до тех пор, пока не образуется две половинки.
  • Нужно выяснить, в результате чего возникла поломка. Естественно, существуют различные виды редукторов, поэтому важно учитывать это при поиске причины неисправности. Как правило, редукторы выходят из строя по 2 основным причинам: первая – сломался первичный вал или его подшипник, вторая – у шестерен стерлись зубья. Если запчасти сломаны, их придется выбросить.
  • Заменить шестерни и подшипники новыми запчастями.
  • Снять стопорный щит.
  • Извлечь стопорное кольцо и из чашки вынуть полуось.
  • Перед сборкой всех деталей необходимо сделать проверку их целостности.
  • После того как корпус редуктора будет полностью собран, его можно возвращать в отведенное для него место.

Особенности газовых редукторов

Газовый редуктор представляет собой устройство, используемое для выравнивания уровня давления при подаче газа. Такое приспособление эффективно может поддерживать нужное давление. Кроме того, оно при необходимости может снизить его уровень. Благодаря редуктору можно значительно сэкономить, что сегодня весьма актуально.

Существуют такие виды газовых редукторов: пропановый и метановый. Первый из них используется при сварке и резке металла. Второй устанавливают на транспортные средства для экономии горючего. Стоит отметить, что оба эти варианта имеют свои уникальные особенности.

Пропановые редукторы

Такие устройства наиболее часто используются в бытовых и промышленных условиях. Их можно встретить в современных домах, где пользуются бытовыми газовыми баллонами.

Метановые редукторы

Их активно используют на различных автомобилях. Сегодня многие водители отдают свое предпочтение именно газу, поскольку ездить на нем можно более экономно. Редуктор дает возможность и экономить, и обеспечивать безопасность. Очень многое зависит от качества устройства. Потому рекомендуется его приобретать в проверенном месте и только с сертификатом продукции.

Виды редукторов ВАЗ

В зависимости от комплектующих такие устройства могут быть разных видов. Шестерни основной передачи наделены необычной формой, а зубья находятся под разными углами. Это объясняется тем, что применяется передача гипоидного вида. Основными ее преимуществами являются:

  • работа без рывков;
  • низкий уровень шума;
  • пониженная нагрузка на каждый из зубцов.

Весь механизм, таким образом, может эксплуатироваться достаточно длительное время и, как показывает практика, довольно надежно. Редукторы могут иметь передаточное число - 3.9, 4.1, 4.3, 4.44. Следует отметить, что такие приспособления устанавливаются на множество других моделей отечественных автомобилей.

Источник: fb.ru

monateka.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
