Этот механизм можно назвать ключевым инженерно-техническим устройством. Его можно описать как механизм преобразования поступающего крутящего момента с последующей передачей на другие системы. Указанное определение характеризует общий принцип работы, а в более широком смысле редуктором можно назвать любой преобразователь направления движения, давления или вращающего момента.

Ключевыми характеристиками таких устройств считаются:

• КПД;
• количество вращательных валов;
• передаваемая мощность;
• назначение.

Существует множество видов редукторов: механические, газовые, редукторы давления воды, турбинные и другие. Они снижают давление жидкой или газообразной среды и способны изменять направление потока. Их работа основывается на схожем принципе, однако внутреннее устройство и сам механизм преобразования отличаются. Корректная классификация редукторов возможна только при комплексном рассмотрении всех ключевых особенностей конкретного типа.

Классификация по основным признакам

Современные инженерно-технические стандарты предусматривают классификацию редукторов по следующим признакам:

• конструкция используемой передачи;
• пространственное расположение элементов;
• конструктивное исполнение.

По пространственному расположению ключевых элементов эти устройства подразделяются на редукторы вертикального исполнения и традиционные горизонтальные. Конструктивное исполнение предусматривает два дополнительных вида: чистый механический редуктор, и редуктор с двигательной установкой (мотор-редуктор). Однако общепринятой классификацией редукторов считается таковая по типу используемого передаточного узла (передачи).

Редукторы с цилиндрической и конической передачей

Коническо-цилиндрические редукторы

В качестве передаточного узла используется зубчатая передача цилиндрической или конической формы. Показатель КПД редукторов этого типа чрезвычайно высок: от 80 до 98% в зависимости от количества звеньев. Важной особенностью цилиндрических и конических редукторов считается отсутствие нагревающихся элементов. Из-за простоты своего внутреннего устройства они не нуждаются в дополнительном охлаждении или усилении конструкции, что объясняет их высокую надежность и простоту в эксплуатации.

Планетарные редукторы

Планетарные редукторы

Здесь рабочим элементом выступает планетарная передача, которая преобразует поступающий на нее крутящий момент. Планетарные передачи отличаются от стандартных принципом своей работы: в основе преобразования лежит вращательное движение в пределах одной геометрической оси. Особенности строения планетарных узлов позволяют создавать крайне компактные редукторы, которые широко используются в различных отраслях приборостроения и промышленности.

По своим характеристикам планетарные редукторы занимают промежуточное звено между цилиндрическими и червячными. Они имеют меньший КПД, чем у цилиндрических, однако более компактны и значительно долговечнее редукторов червячного типа. Между собой планетарные редукторы отличаются количеством передач, их расположением относительно главной оси, конструктивным исполнением.

Червячные редукторы

Червячные редукторы

В качестве основного конструктивного элемента здесь выступает червячная передача, которая способна преобразовывать не только прямой крутящий момент, но и угловую скорость. Своему названию червячный редуктор обязан несущему винту, который осуществляет преобразование. Он представляет собой массивный спиралевидный винт, внешне похожий на земляного червяка. КПД червяных редукторов значительно ниже, чем у традиционных цилиндрических.

Страдает и надежность: из-за сложной конструкции червячные редукторы требуют тщательного соблюдения технологических стандартов, а при повышенной нагрузке могут выходить из строя. Тем не менее, этот тип редукторов незаменим в тех случаях, когда требуется установить передаточное соединение с перпендикулярно соотносящимися осями.

Волновые редукторы

Волновые редукторы

В конструктивном плане волновой редуктор состоит из неподвижного корпуса с внутренними зубьями и гибкого элемента, который соединяется с ведущим валом. Гибкий элемент имеет овальную форму и вращается внутри корпуса, создавая волнообразные возмущения.

Волновые редукторы обеспечивают очень большое передаточное отношение — гораздо выше, чем таковое у любых других видов редукторов. Кроме того, относительная простота и компактность позволяет использовать их для соединения герметично отделенных отсеков.

Общие особенности и дополнительные характеристики

Как было отмечено ранее, редукторы практически не встречаются в чистом виде. Так, вертикальные цилиндрические редукторы чаще всего имеют несколько конических передач, расположенных горизонтально. В червячных редукторах используются двухступенчатые винты с дополнительным выходным валом. Кроме того, все редукторы могут изготавливаться с двух конструктивных вариантах: чисто механические и мотор-редукторы. Последние получили самое широкое распространение и представляют собой единое устройство, совмещающее в себе электродвигатель, редукторный механизм и различные вспомогательные элементы.

Использование редукторов различных типов

Редукторы выступают в качестве основного элемента большинства сложных устройств и агрегатов. Они нашли применение практически во всех областях промышленности. В тяжелой промышленности наибольшее распространение получили цилиндрические и червячные редукторы, которые используются для передачи крутящего момента на рабочий инструмент.

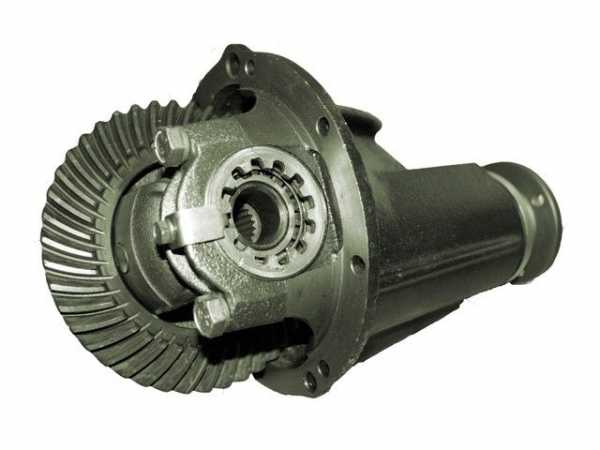

В автомобилях редуктор — самый распространенный элемент. Коробка передач, карданный вал, тормозные системы, бензиновые насосы и регуляторы — во всех этих узлах используются редукторы различного типа.

Газовые редукторы и редукторы давления воды используются как в газодобывающей и перерабатывающей промышленности, так и на бытовом уровне (см. Добыча природного газа: особенности и подводные камни). Они позволяют контролировать давление жидкости или газа, изменять его направление.

Мотор-редукторы являются ключевыми элементами бытовой техники: миксеры, комбайны, стиральные машины и дрели используют планетарные или волновые мотор-редукторы для создания оптимальных режимов работы.

promdevelop.ru

Все о редукторах. Справочная информация

Классификация, основные параметры редукторов
Цилиндрические редукторы
Червячные редукторы
Планетарные редукторы
Конические редукторы
Классификация редукторов в зависимости от вида передач и числа ступеней
Конструкция и назначение редуктора

Особенности редукторов по виду механических передач
Количество ступеней редуктора
Входные и выходные валы редукторов
Срок службы редуктора
Устройство редуктора
Монтажное исполнение
Как подобрать редуктор? Простые правила и примеры расчета
Передаточное отношение и как его определить?



Редукторы (латинского слова reductor) получили широкое распространение во всех отраслях промышленного и аграрного хозяйства, поэтому их производство с каждым годом увеличивается, появляются новые модификации, совершенствуются уже существующие модели.

Редуктор служит для снижения частоты вращения тихоходного вала и увеличения усилия на выходном валу. Редуктор может иметь одну или несколько ступеней, цель которых увеличение передаточного отношения. По типу механической передачи редукторы могут быть червячными, коническими, планетарными или цилиндрическими. Конструктивно редуктор выполнен как отдельное изделие, работающее в паре с электродвигателем и установленное с ним на одной раме.

Промышленностью сегодня выпускаются редукторы общего и специального назначения.
Редукторы общего назначения могут применяться во многих случаях и отвечают общим требованиям. Специальные же редукторы имеют нестандартные характеристики подходящие под определенные требования.



Классификация, основные параметры редукторов

В зависимости от типа зубчатой передачи редукторы бывают цилиндрические, конические, волновые, планетарные, глобоидные и червячные. Широко применяются комбинированные редукторы, состоящие из нескольких совмещенных в одном корпусе типов передач (цилиндро-конические, цилиндро-червячные и т.д.).

Конструктивно редукторы могут передавать вращение между перекрещивающимися, пересекающимися и параллельными валами.
Так, например цилиндрические редукторы позволяют передать вращение между параллельными валами, конические — между пересекающимися, а червячные — между пересекающимися валами.

Общее передаточное число может достигать до нескольких десятков тысяч, и зависит от количества ступеней в редукторе. Широкое применение нашли редукторы, состоящие из одной, двух или трех ступеней, при чем они могут, как описывалось выше, совмещать разные типы зубчатых передач.

Ниже представлены наиболее популярные виды редукторов, серийно выпускаемые промышленностью.

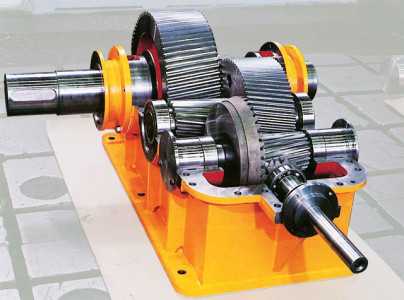

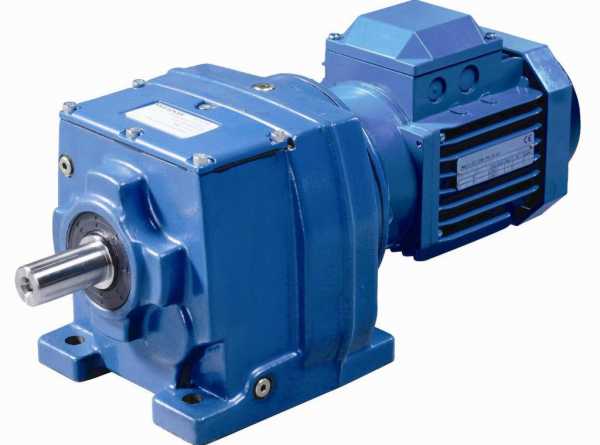

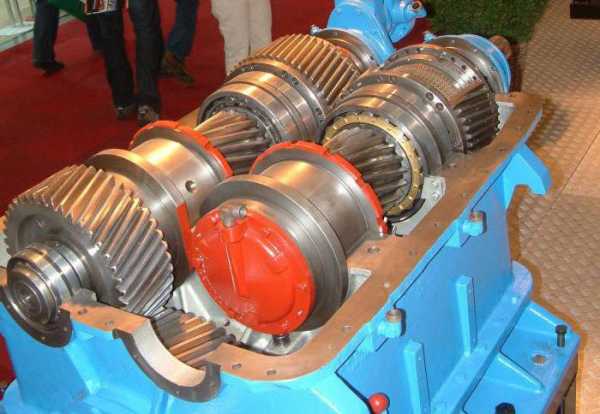

Цилиндрические редукторы

Цилиндрические редукторы являются самыми популярными в машиностроении. Они позволяют передавать достаточно большие мощности, при этом КПД достигает 95%. Вращение передается между параллельными или соосными валами. Передаваемая мощность зависит от типоразмера редуктора. В цилиндрических редукторах применяются передачи, состоящие из прямозубых, косозубых или шевронных зубчатых колес. Количество цилиндрических передач напрямую влияет на передаточное отношение. Например, одноступенчатый редуктор может иметь передаточное число 1,5 до 10, две ступени — от 10 до 60, а три ступени — от 60 до 400.

Кинематические схемы наиболее распространенных видов цилиндрических редукторов представлены на рисунке ниже:

А) — Простой одноступенчатый цилиндрический редуктор
Б) – Двухступенчатый редуктор цилиндрический с несимметричным расположением зубчатых колес
В) – Трехступенчатый цилиндрический редуктор, входной вал быстроходной передачи изготовлен с двумя шестернями
Г) – Соосный цилиндрический редуктор
Д) — Соосный цилиндрический редуктор с симметричным расположением опор относительно тихоходной передачи
Е) — Соосный цилиндрический редуктор с шевронной быстроходной передачей

Ж) — Соосный цилиндрический редуктор с раздвоенной передачей
З) — Соосный цилиндрический редуктор с посаженными на быстроходный вал двумя косозубыми шестернями с противоположенным наклоном зубьев
И) – Трехступенчатый цилиндрический редуктор с раздвоенной быстроходной и тихоходной передачей

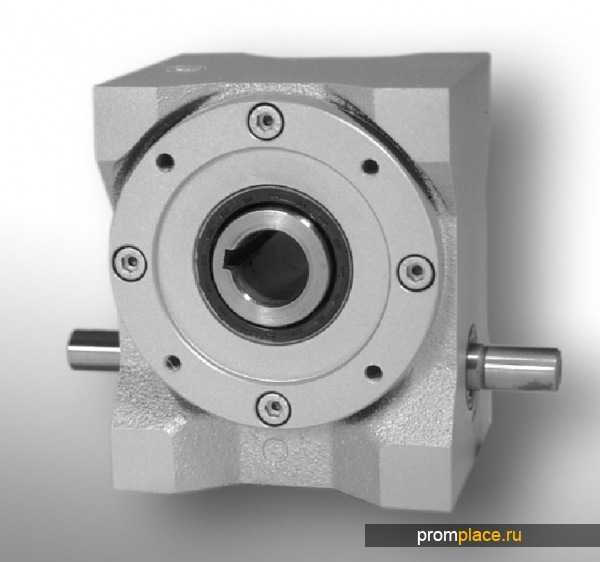

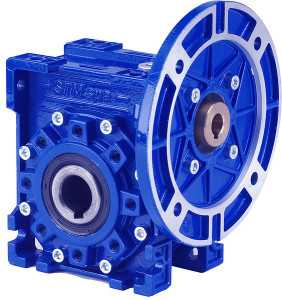

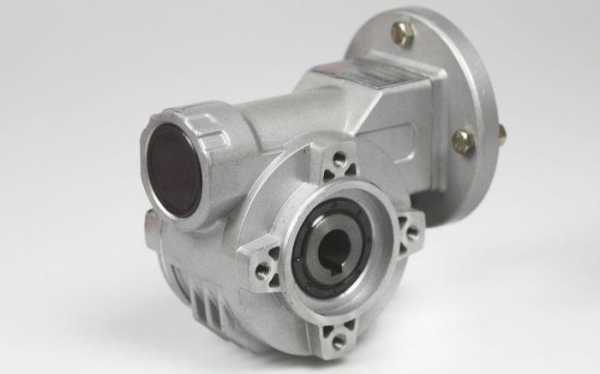

Червячные редукторы

Червячные редукторы получили большую популярность в виду своей простоты и достаточно низкой стоимости. Из всех видов червячных редукторов наиболее распространены редукторы с цилиндрическими или глобоидными червяками. Как и многие другие типы редукторов червячные могут состоять из одной или нескольких ступеней. На одноступенчатом редукторе передаточное отношение может быть в пределах 5-100, а на двух ступенях может достигать 10000. Основными достоинствами редукторов червячного типа являются компактные размеры, плавность хода и самоторможение. Из недостатков можно отметить не очень высокий КПД и ограниченная нагружаемая способность. Основными элементами являются зубчатое колесо и цилиндрический червяк. Цилиндрический червяк представляет собой винт с нанесенной на его поверхности резьбой определенного профиля. Число заходов зависит от передаточного отношения, и может составлять от 1 до 4. Вторым основным элементом редуктора является червячное колесо. Оно представляет собой зубчатое колесо из сплава бронзы, количество зубьев также зависит от передаточного отношения и может составлять 26-100.

В ниже приведенной таблице представлена зависимость передаточного отношения от количества зубов колеса и заходов винта.

Передаточное отношение	Число заходов червяка	Число зубов колеса
7-8	4	28-32
9-13	3-4	27-52
14-24	2-3	28-72
15-27	2-3	50-81
28-40	1-2	28-80
40	1	40

Кинематические схемы одноступенчатых червячных редукторов представлены ниже:



А) Редуктор с нижним расположением червяка
Б) Редуктор с верхним расположением червяка
В) Редуктор с боковым расположением червяка (ось червяка расположена горизонтально)
Г) Редуктор с боковым расположением червяка (ось червяка расположена вертикально)

Редукторы червячные двухступенчатые позволяют получить моменты в диапазоне 100 – 2800Нм. Конструкция представляет собой жесткую скрутку двух редукторов. Между собой редукторы соединены с помощью фланца. Цилиндрический вал первой ступени установлен в полый вал второй ступени.
Вариант расположения червячных пар представлен на рисунке ниже:

Расположение входного и выходного вала зависит от варианта сборки. Существуют следующие сборки: 11, 12, 13, 16, 21, 22, 23, 26.





Планетарные редукторы

Планетарные редукторы нашли широкое применение в тяжелом машиностроении, так как обладают рядом преимуществ перед редукторами другого типа. На редукторах планетарного типа можно получить достаточно большие передаточные числа, при этом габариты редуктора будут намного меньше чем у червячного или цилиндрического редуктора. Конструкция редуктора представляет собой планетарный механизм. Основными элементами редуктора являются сателлиты, солнечная шестерня, кольцевая шестерня и водило.

Внешний вид устройства планетарного редуктора представлен ниже:

А) сателлиты
Б) солнечная шестерня
В) водило
Г) кольцевая шестерня

Кольцевая шестерня планетарного редуктора находится в неподвижном состоянии, Вращение от входного вала передается на солнечную шестерню находящеюся в зацеплении со всеми сателлитами. Сателлиты вращаются внутри неподвижной кольцевой шестерни передавая энергию вращения на водило, а далее на выходной вал редуктора. Планетарный механизм может быть одно-, двух- и трехступенчатым, передаточное отношение зависит от количества зубьев на каждой шестерне.

Свое название планетарный редуктор получил благодаря тому, что зубчатые колеса вращаются подобно планетам солнечной системы. Планетарные редукторы могут быть одно-, двух- и трехступенчатыми. Передаточное отношение может быть в пределах 6 – 450. Редукторы планетарного типа обладают высоким КПД, и позволяют передавать большие мощности без потерь на нагрев. Для удобства монтажа планетарные редукторы выпускаются на лапах или на опорном фланце, а также возможен комбинированный вариант.

В настоящий момент на Российском рынке приводной техники пользуются популярностью редукторы серии 3МП и МПО.

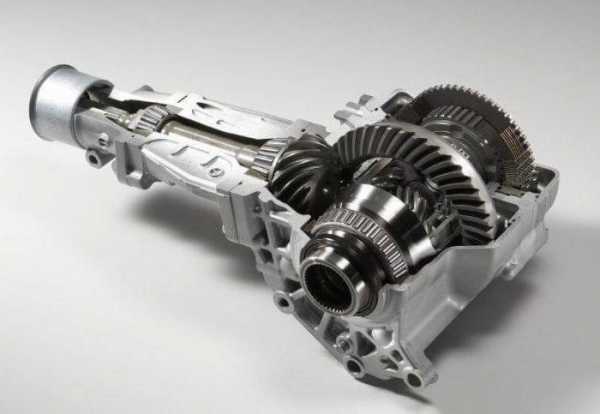

Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

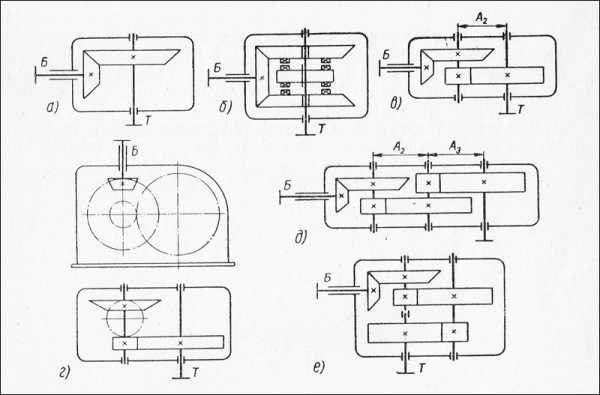

На рисунке ниже представлены кинематические схемы конических редукторов:

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.



Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.



Классификация редукторов в зависимости от вида передач и числа ступеней:

Тип редуктора	Количество ступеней	Тип механической передачи	Расположение тихоходного и быстроходного валов
Цилиндрический	Одна ступень	Одна или несколько цилиндрических передач	Параллельное
	Две ступени; три ступени		Параллельное или соосное
	Четыре ступени		Параллельное
Конический	Одна ступень	Одна коническая передача	Пересекающееся
Коническо-цилиндрический	Две ступени; три ступени; четыре ступени	Одна коническая передача и одна или несколько цилиндрических передач	Пересекающееся или скрещивающееся
Червячный	Одна ступень; две ступени	Одна или две червячные передачи	Скрещивающееся
			Параллельное
Цилиндрическо-червячный или червячно-цилиндрический	Две ступени; три ступени	Одна или две цилиндрические передачи и одна червячная передача	Скрещивающееся
Планетарный	Одна ступень; две ступени; три ступени	Каждая ступень состоит из двух центральных зубчатых колес и сателлитов	Соосное
Цилиндрическо-планетарный	Две ступени; три ступени; четыре ступени	Сборка из одной или нескольких цилиндрических и планетарных передач	Параллельное или соосное
Коническо-планетарный	Две ступени; три ступени; четыре ступени	Сборка из одной конической и планетарных передач	Пересекающееся
Червячно-планетарный	Две ступени; три ступени; четыре ступени	Сборка из одной конической и планетарных передач	Скрещивающееся
Волновой	Одна ступень	Одна волновая передача	Соосное





Конструкция и назначение редуктора

Механизм, служащий для понижения угловой скорости и одновременно повышающий крутящий момент, принято называть редуктором. Энергия вращения подводится на входной вал редуктора, далее в зависимости от передаточного отношения на выходном валу получаем пониженную частоту и увеличенный момент.

В состав редуктора в зависимости от типа механической передачи обычно входят зубчатые или червячные пары, центрирующие подшипники, валы, различные уплотнения, сальники и т.д. Элементы редуктора помещаются в корпус, состоящий из двух частей – основания и крышки. Рабочие механизмы редуктора при работе непрерывно смазываются маслом путем разбрызгивания, а в отдельных случаях применяется принудительный насос, помещенный внутрь редуктора.

Существует огромное количество различных типов редукторов, но наибольшую популярность получили цилиндрические, планетарные, конические и червячные редукторы. Каждый тип редуктора имеет свои определенные преимущества и недостатки, которые следует учитывать при конструировании оборудования. Основными же критериями для подбора редуктора являются определение необходимой мощности или момента нагрузки, коэффициента редукции (передаточного отношения), а также монтажного расположения источника вращения и рабочего механизма.



Особенности редукторов по виду механических передач

Мировой промышленностью выпускается огромное количество редукторов и редукторных механизмов различающихся по типу передачи, вариантам сборки и т.д. Рассмотрим основные типы механических передач, их особенности и преимущества.

Цилиндрическая передача – является самой надежной и долговечной из всех видов зубчатых передач. Данная передача применяется в редукторах, где требуется высокая надежность и высокий КПД. Цилиндрические передачи обычно состоят из прямозубых, косозубых или шевронных зубчатых колёс.

а) Прямозубая цилиндрическая передача

б) Косозубая цилиндрическая передача

в) Шевронная цилиндрическая передача

г) Цилиндрическая передача с внутренним зацеплением



Конические передачи – обладают всеми преимуществами цилиндрических зубчатых передач и применяются в случае перекрещивания входного и выходного валов.

а) Коническая зубчатая передача с прямым зубом

б) Коническая зубчатая передача с косым зубом

в) Коническая зубчатая передача с криволинейным зубом

г) Коническая гипоидная передача

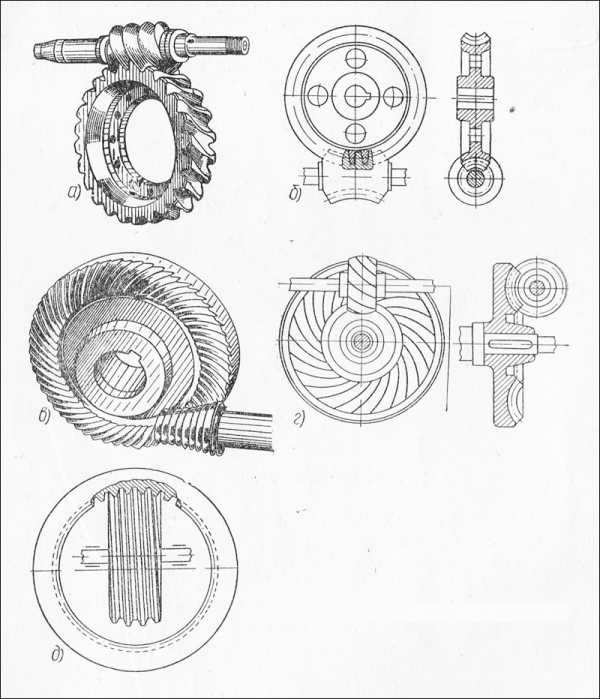

Червячная передача – позволяет передавать кинетическую энергию между пересекающимися в одной плоскости валами. Основными преимуществами данной передачи является высокий показатель передаточного отношения, самоторможение, компактные размеры. Недостатками являются низкий КПД, быстрый износ бронзового колеса, а также ограниченная способность передавать большие мощности.

Гипоидная передача – она же спироидная состоит из конического червяка и диска со спиральными зубьями. Ось червяка значительно смещена от оси конического колеса, благодаря чему число зубьев одновременно входящих в зацепление в несколько раз больше чем у червячных передач. В отличие от червячной пары в гипоидной передаче линия контакта перпендикулярна к направлению скорости скольжения, что обеспечивает масленый клин и уменьшает трение. Благодаря этому КПД гипоидной передачи выше, чем у червячной передачи на 25%.

а) Червячная передача с цилиндрическим червяком

б) Червячная передача с глобоидным червяком

в) Спироидная передача

г) Тороидно-дисковая передача

д) Тороидная передача внутреннего зацепления

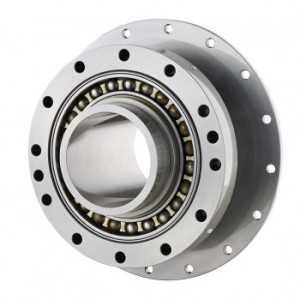

Волновая передача – прототипом является планетарная передача с небольшой разницей количества зубов сателлита и неподвижного колеса. Волновая передача характеризуется высоким показателем передаточного отношения (до 350). Основными элементами волновой передачи являются гибкое колесо, жесткое колесо и волновой генератор. Под действием генератора гибкое колесо деформируется и происходит зацепление зубьев с жестким колесом. Волновые передачи широко применяются в точном машиностроении благодаря высокой плавности и отсутствия вибраций во время работы.

1) Зубчатое колесо с внутренними зубьями

2) Гибкое колесо с наружными зубьями соединенное с выходным валом редуктора

3) Генератор волн



Количество ступеней редуктора

Число ступеней редуктора напрямую влияет на передаточное отношение. В червячных редукторах наиболее распространены одноступенчатые пары. Цилиндрические же редукторы, состоящие из одной ступени, применяются реже, чем двух- или трехступенчатые редукторы. В производстве редукторов все чаще применяются комбинированные передачи, состоящие из разных типов передач, например коническо-цилиндрические редукторы.



Входные и выходные валы редукторов

В редукторах обычно применяются обычные прямые валы, имеющие форму тел вращения. На валы редукторов действуют внешние нагрузки, консольные нагрузки и усилия преодоления зацеплений. Крутящий момент на валу определяется рабочим крутящим моментом редуктора или реактивным крутящим моментом привода. Консольная нагрузка определяется способом соединения редуктора с двигателем, зависит от радиального или осевого усилия на вал. В ряде машин, к которым предъявляются особые требования в отношении габаритов или веса используются редукторы с полым валом. Полый вал редуктора позволяет располагать вал исполнительного механизма внутри редуктора, тем самым отпадает необходимость использовать переходные полумуфты и т.п.



Срок службы редуктора

Срок службы редуктора зависит от правильных расчетов параметров действующей нагрузки. Также на длительность работы влияет своевременное профилактическое обслуживание редуктора, замена масла и сальников. Регулярный профилактический осмотр позволит избежать незапланированного ремонта или замену редуктора. Уровень масла контролируется через смотровое окно в редукторе и при необходимости доливается до нужного уровня.

Ниже приведена таблица зависимости срока службы редуктора от типа передачи:

Тип передачи редуктора	Гарантированный ресурс в часах
Цилиндрическая, планетарная, коническая, цилиндро-коническая	более 25000
Волновая, червячная, глобоидная	более 10000





Устройство редуктора

Основными элементами редуктора являются:

1. Прошедшие обработку зубчатые колеса с зубьями высокой твердости. Материалом обычно служит сталь марки (40Х, 40ХН ГОСТ 4543-71). В планетарных редукторах шестерни и сателлиты изготовлены из стали марки 25ХГМ ГОСТ 4543-71. Зубчатые венцы из стали 40Х. Червячные валы изготавливаются из стали марки ГОСТ 4543-71 – 18ХГТ, 20Х с последующей цементацией рабочих поверхностей. Венцы червячных редукторов изготавливают из бронзы Бр010Ф1 ГОСТ 613-79. Гибкое колесо волнового редуктора изготовлено из кованой стали 30ХГСА ГОСТ 4543-71.
2. Валы (оси) быстроходные, промежуточные и тихоходные. Материалом является — сталь марки (40Х, 40ХН ГОСТ 4543-71). В зависимости от варианта сборки выходные валы могут быть одно- и двухконцевыми, а также полыми со шпоночным пазом. Выходные валы планетарных редукторов изготовлены заодно с водилом последней ступени. Материалом служит чугун или сталь.
3. Подшипниковые узлы. Используются подшипники качения воспринимающие большие осевые и консольные нагрузки. Применяются обычно конические роликоподшипники.
4. Шлицевые, шпоночные соединения. Шлицевые соединения чаще применяются в червячных редукторах (выходной полый вал). Шпонки применяются для соединения валов с зубчатыми колесами, муфтами и другими деталями.
5. Корпуса редукторов. Корпуса и крышки редукторов выполняются методом литья. В качестве материалов используется чугун марки СЧ 15 ГОСТ 1412-79 или сплав алюминия АЛ11. Для улучшения отвода тепла корпуса редукторов снабжаются ребрами.



Монтажное исполнение

Соосный редуктор — входной и выходной вал находятся на одной оси

Червячный редуктор — входной и выходной вал находятся под прямым углом

Цилиндрический редуктор — входной и выходной вал находятся на параллельных осях

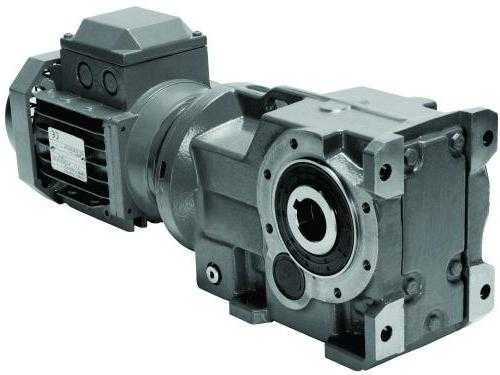

Коническо-цилиндрический редуктор — входной и выходной вал перекрещиваются

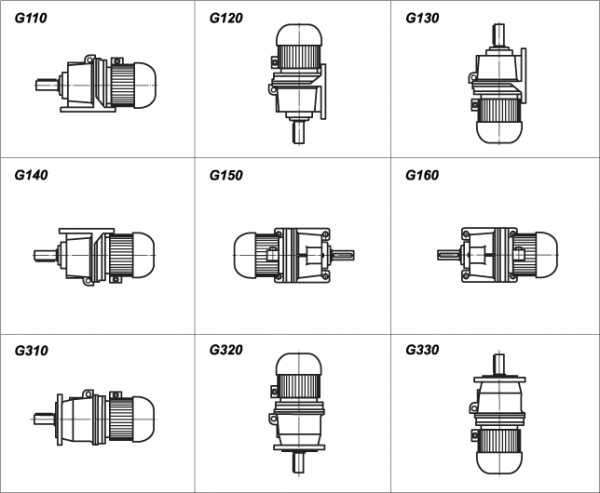

Монтажное положение соосных цилиндрических или планетарных редукторов



Монтажное положение и вариант сборки червячных одноступенчатых редукторов



Монтажное положение и вариант сборки червячных двухступенчатых редукторов

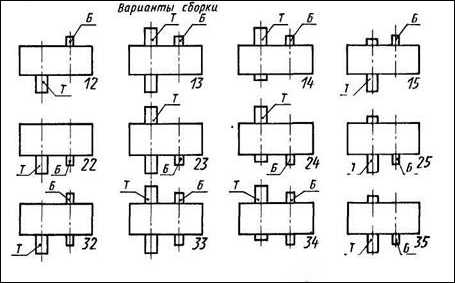

Монтажное положение и вариант сборки цилиндрических редукторов





Методика выбора редуктора в зависимости от нагрузки

Методика выбора редуктора заключается в грамотном расчете основных параметров нагрузки и условий эксплуатации.

Технические характеристики описаны в каталогах, а выбор редуктора делается в несколько этапов:

• выбор редуктора по типу механической передачи
• определение габарита (типоразмера) редуктора
• определение консольных и осевых нагрузок на входной и выходной валы
• определение температурного режима редуктора

На первом этапе конструктор определяет тип редуктора исходя из заданных задач и конструктивных особенностей будущего изделия. На этом же этапе закладываются такие параметры как: передаточное отношение, количество ступеней, расположение входного и выходного валов в пространстве.

На втором этапе следует определить межосевое расстояние. Исходные данные на каждый тип редуктора можно найти в каталоге. Следует помнить, что межосевое расстояние влияет на способность передать момент от двигателя к нагрузке.

Консольные и осевые нагрузки определяются уравнениями, а потом сравниваются со значениями в каталоге. В случае превышения расчетных нагрузок, на какой либо вал, редуктор выбирается на типоразмер выше.

Температурный режим определяется во время работы редуктора. Температура не должна превышать + 80° гр. при длительной работе редуктора с действующей нагрузкой.



Как выбрать редуктор?

Выбор редуктора должен производить квалифицированный сотрудник т.к. неправильные расчеты могут привести к поломке редуктора или сопутствующего оборудования. Грамотный выбор редуктора поможет избежать дальнейшие затраты на ремонт и покупку нового привода. Основными параметрами для выбора редуктора как было сказано выше, являются: тип редуктора, габарит или типоразмер, передаточное отношение, а также кинематическая схема.

Определить габарит редуктора можно с помощью каталога, где указаны максимальные значения крутящего момента для каждого типоразмера. Момент действующей нагрузки на редуктор определяется следующим выражением:

где:
M2 — выходной момент на валу редуктора (Н/М)
P1 — подводимая мощность на быстроходном валу редуктора (кВт)
Rd — динамический КПД редуктора (%)
n2 — частота вращения тихоходного вала (об/мин)

Частоту вращения тихоходного вала n2 можно определить, зная значения передаточного отношения редуктора i, а также значения скорости быстроходного вала n1.

где:
n1 — частота вращения быстроходного вала (об/мин)
n2 — частота вращения тихоходного вала (об/мин)
i — передаточное отношение редуктора

Еще одним важным фактором, который следует учитывать при подборе редуктора, является величина – сервис фактор (s/f). Сервис фактор sf – это отношение максимально допустимого момента M2 max указанного в каталоге к номинальному моменту M2 зависящего от мощности двигателя.

где:
M2 max — максимально допустимый момент (паспортное значение)
M2 — номинальный момент на валу редуктора (зависит от мощности двигателя)

Значение сервис фактора (s/f) напрямую связан с ресурсом редуктора и зависит от условий работы привода.

При работе редуктора с нормальной нагрузкой, где число стартов не превышает 60 пусков в час — сервис фактор может выбираться: sf = 1.

При средней нагрузке, где число стартов не превышает 150 пусков в час — сервис фактор выбирается: sf = 1,5.

При тяжелой ударной нагрузке с возможностью заклинивания вала редуктора сервис фактор выбирается: sf = 2 и более.



Передаточное отношение и как его определить?



Основное назначение любого редуктора понижение угловой скорости подводимой на его входной вал. Значения выходной скорости определятся передаточным отношением редуктора. Передаточное отношение редуктора — это отношение скорости входного вала к скорости выходного вала.

volgograd2.artesk.ru

Типы редукторов

Редуктор является передаточным механизмом, который передает вращательную энергию двигателя на узлы машины. В зависимости от строения выделяют несколько типов редукторов. Они являются составными частями любого сложного механизма, в котором присутствует силовой агрегат. И независимо от сложности устройства все редукторы выполняют одинаковые функции. Всего существует три основных вида, которые дальше подразделяются на более конкретные типы.

Червячный редуктор имеет очень простое строение в виде одной шестерни и рабочего механизма — червяка. Но он используется только в небольших машинах, так как обладает небольшой прочностью. Цепной редуктор состоит из двух звезд и натянутой между ними цепи. Он более надежен и способен выдерживать серьезные нагрузки. Но самым прочным видом является шестеренчатый редуктор, который состоит из нескольких зазубренных круглых элементов, связанных непосредственно друг с другом. Он обладает максимальным запасом прочности и используется для любых нужд промышленности.





Одноступенчатые редукторы имеют в своем строении всего одну пару рабочих шестеренок. Они обладают максимальным коэффициентом полезного действия, так как небольшое количество составных элементов уменьшает потери энергии в пути. Но для нормальной работы зачастую требуются редукторы слишком больших размеров, поэтому одноступенчатая модель применяется не часто. Она может устанавливаться как в горизонтальной, так и в вертикальной плоскостях.

Двухступенчатый редуктор соответственно имеет три рабочих шестерни. Это позволяет значительно уменьшить габариты механизма, но и приводит к увеличению потерь энергии при транспортировке. Подобная модель на практике применяется гораздо чаще, так как ради уменьшения размеров в некоторых ситуациях можно пренебречь снижением КПД.





Трехступенчатый редуктор имеет две пары шестеренок и используется еще чаще, чем два вышеуказанных типа. Он позволяет добиться практически идеального соотношения между размерами рабочего механизма и промежуточными потерями энергии. Многоступенчатые редукторы применяются в основном в поворотных механизмах различного назначения. Количество ступеней обычно составляет 2-7 позиций. Но встречаются и уникальные узлы, имеющие более 1000 шестеренок. К ним относится, например, поворотная башня артиллерийского комплекса военного крейсера.

Угловые редукторы предназначены для тех ситуаций, когда необходимо перенаправлять вращательную энергию между двумя валами, расположенными под прямым углом по отношению друг к другу. Область применения данного устройства невероятно широка и охватывает горнодобывающую, металлургическую, машиностроительную и пищевую промышленность.





Редукторы углового типа входят в состав самого разнообразного оборудования, которое задействовано в перечисленных отраслях народного хозяйства. Конические редукторы — это второе название углового типа механизмов. Стоит также отметить, что в редких случаях угол вращения валов может отличаться от 90 градусов. Но такие механизмы производят только по спецзаказам.







Колесные редукторы — это не конкретный тип механизма, а общее название группы, которая используется при производстве транспортных средств. Как не трудно догадаться, они служат для передачи энергии от двигателя не ведущие колеса. Чаще всего в автомобилестроении применяются соосные редукторы, так как при сравнительно небольших габаритах они отлично справляются с поставленной задачей и имеют высокий запас прочности благодаря цельнометаллическому корпусу.





При создании техники с повышенной проходимостью используются несоосные редукторы, так как они позволяют повысить дорожный просвет и увеличить передаточное число. В современных полноприводных машинах применяются самоблокирующиеся редукторы, которые автоматически отключают один из ведущих мостов при движении по ровной дороге. Когда автомобиль попадает на бездорожье, в автоматическом режиме происходит подключение всех приводов. Редукторы также входят в состав газораспределительной системы. Существует две модели. Электронный редуктор позволяет выбрасывать отработанные газы в атмосферу мгновенно, а вакуумный редуктор производит эту процедуру постепенно.

Редукторы вращения основное применение находят при производстве кранов с поворотным механизмом и разнообразной военной техники. Для подъемных машин скорость вращения не играет особой роли, поэтому там используются редукторы средней мощности. Но для армейской техники скорость является определяющим фактором. От быстроты реакции экипажа и возможности развернуть орудие в сторону врага, чтобы произвести выстрел зависит исход боя. Так что в военном деле применяются очень мощные поворотные редукторы, способные за считанные секунды развернуть массивную пушку в нужном направлении.

По способу установки различают вертикальный и горизонтальный редукторы. Их положение относительно оси координат не влияет на выполняемые функции. От него зависит лишь степень воздействия на механизм различных сил сопротивления. Чтобы уменьшить противодействие в сложных системах применяются дополнительные агрегаты.

Волновые редукторы передают энергию за счет создания колебательных волн при помощи деформации гибкого элемента внутри механизма. Такой тип агрегатов используется, когда важна высокая точность и плавность хода и при этом низкий уровень рабочего шума.



Косозубый редуктор отличается тем, сто его рабочие шестерни располагаются под углом к плоскости вращения. Такое строение помогает повышать упорную стойкость и применяется в подвесных механизмах.





promplace.ru

Устройство и виды редукторов :: SYL.ru

В прямом переводе с латинского языка редуктор – это то устройство, которое отводит обратно и преобразует некоторые физические величины, например крутящий момент. Но в более широком понимании такие агрегаты выполняют и другие функции. К примеру, они могут стабилизировать и понижать давление воды или газа при выводе из каких-либо емкостей, сетей, а также коммуникаций.

Для чего нужен?

Редуктор является преобразующим механизмом, который состоит из более мелких компонентов (чаще всего передач) и выполнен в виде отдельно функционирующего или дополнительного устройства для конкретной машины. Как и было сказано ранее, с его помощью можно передавать необходимые вращения от ведущего к ведомому валу. Кроме того, подобный агрегат также отвечает за снижение угловой скорости и увеличение крутящего момента в передачах.

Конструкция редуктора на примере механического устройства

Как правило, эти машины состоят из стандартных литых корпусов. В редких случаях, когда требуется, чтобы конструкция механизма стала легче, вместо чугуна используют стальные сплавы. В корпусах находятся все необходимые элементы передачи. К компонентам механических видов редукторов можно отнести зубчатые колеса, подшипники, входной и выходной вал.

Кроме того, конструкция редукторов напрямую зависит от их назначения. Если механизм изготавливается специально для конкретной машины, то он может иметь дополнительные элементы, помимо вышеупомянутых. Нередко в корпуса встраивают специальные смазочные (масляные насосы) или охладительные устройства.

Классификация агрегатов

Различают следующие виды редукторов:

• Газовые.
• Водные.
• Механические редукторы.

Такое деление обусловлено не только особенностями, но и назначением, а также сферой, в которой применяется это устройство.

Виды редукторов, упомянутые в списке, более детально рассмотрены ниже.

Газовые

Эти агрегаты являются устройствами, которые способны понижать давление на выходе из какой-либо емкости (например, в баллоне).

Существуют следующие виды газовых редукторов:

• Кислородные, применяющиеся на многих машиностроительных предприятиях. С помощью таких редукторов можно выполнять любые автогенные работы. Например, сваривать или паять детали.
• Ацетиленовые, которые часто применяются в коммунальном хозяйстве для резки трубопроводов.
• Воздушные редукторы. Такие агрегаты используют многие предприятия. С их помощью можно непрерывно поддерживать необходимое давление воздуха в сетях и коммуникациях. Кроме того, подобные виды редукторов используют в дайвинге как устройства, которые способны снижать давление дыхательной смеси.
• Пропановые, использующиеся в металлургии. Они помогают рабочим проводить различные автогенные работы, наподобие резки или пайки. Кроме того, эти редукторы можно встретить и в быту. Ярким примером являются плиты, в которых встроены подобные регуляторы давления газа.

Водные редукторы

Такие агрегаты – это малогабаритные механизмы в непроницаемом стальном корпусе, который имеет два резьбовых отверстия на выходе и входе. Эти виды редукторов позволяют стабилизировать или снизить давление воды в сетях и коммуникациях, сохраняя тем самым трубопровод или любое другое оборудование от каких-либо повреждений.

В основе работы подобного механизма лежит принцип выравнивания пружины настройки и усилий мембраны.

В зависимости от принципа действия, редукторы бывают:

• Статистическими, которые монтируются на входе водопровода в квартирах и частных домах. Такие механизмы могут работать практически в любых условиях. Например, при непостоянном потреблении воды.
• Динамическими, которые устанавливаются преимущественно на промышленных объектах. Подобные механизмы способны обеспечить равномерный, круглосуточный напор и поток воды.

Как и для любой другой техники, для этих редукторов существуют некоторые требования, которых нужно придерживаться во время эксплуатации. К таковым относится возможность использования только при температуре не более 70 °C и максимальном давлении, равном не менее 15-16 бар. Кроме того, среда, в которой работает механизм, не должна содержать сжатый воздух и масла.

Механические

Практически в любой технике встречаются подобные виды редукторов. Их назначение состоит в том, чтобы понижать угловую скорость для увеличения крутящего момента ведомого вала по отношению к ведущему. Такие агрегаты используют в производстве станков, автомобилей, спецтехники и т. д.

Существуют следующие основные виды этих машин:

• Червячные.
• Конические.
• Цилиндрические.
• Волновые.
• Планетарные.
• Глобоидные.
• Комбинированные редукторы, которые сочетают в себе различные виды передач. Например, червячно-конические или планетарно-цилиндрические.

Некоторые вышеупомянутые виды редукторов, их назначение и устройство более подробно рассмотрены ниже.

Червячные агрегаты

Эти машины имеют одну или две передачи одноименного типа. Такие редукторы преобразовывают угловую скорость и крутящий момент выходного вала за счет червячной передачи, которая обычно располагается под прямым углом. Подобные механизмы универсальны, поэтому широко используются во многих промышленных сферах деятельности. Например, их можно встретить в машиностроении и производстве автомобилей.

Самыми распространенными считаются одноступенчатые и двухступенчатые виды червячных редукторов. При этом чаще всего в промышленности используется второй тип. Обусловлено это тем, что двухступенчатый механизм дает высокое передаточное отношение всего редуктора. Такая особенность позволяет получить еще больший крутящий момент при малых входных мощностях.

Конические редукторы

Эти устройства предназначены для передачи мощности от привода к рабочим механизмам с повышением или снижением вращающего момента ведущего вала. Работают такие виды редукторов с помощью конической зубчатой передачи, которая обеспечивает движение между звеньями с переменным межосевым углом. Они имеют высокий уровень КПД, жесткую конструкцию и более герметичный корпус, вследствие чего утечка масла в процессе использования сводится к минимуму. Единственным недостатком таких машин является то, что технология их изготовления значительно сложнее, чем, к примеру, цилиндрических агрегатов. К тому же валы в конических передачах подвергаются большей нагрузке, в связи с консольным расположением зубчатых колес.

В зависимости от конструктивных особенностей, есть:

• Редукторы с широким типом корпуса.
• Быстроходные.
• Тихоходные.
• Многоступенчатые.
• Одноступенчатые.

Цилиндрические редукторы

Эти машины получили свое название отнюдь не из-за своего специфического строения, а благодаря одноименной передаче, которая в них используется. В отличие от остальных механических редукторов, цилиндрический работает в горизонтальном положении, что позволяет добиться большей производительности при малых мощностях. Даже КПД такого устройства намного превышает другие агрегаты и, в зависимости от передаточного числа, составляет около 98%! Благодаря этому также не тратится лишняя энергия и компоненты цилиндрического редуктора меньше нагреваются.

Используются такие агрегаты как в машиностроении, так и в более тяжелой промышленности. Например, в черной и цветной металлургии, химическом производстве и горном деле.

www.syl.ru

Какие виды редукторов бывают?

Заголовок

Устройство редуктора позволяет устанавливать его на разнообразные автомобили, мотоциклы или мотороллеры. Впервые такое оборудование было произведено на Тульском заводе, но тогда оно было самым настоящим дефицитом, поэтому купить его могли только состоятельные люди. Сегодня такие устройства очень распространены, но вот только они уже не пользуются бывалым спросом. Ввиду этого подобрать к ним запчасти сейчас очень сложно. В некоторых случаях даже может понадобиться правильный чертеж редуктора для создания качественной детали. Особое место в любом автомобиле занимает еще и редукторный вал.

Разновидности редукторов

Редуктор

Можно выделить такие основные виды редукторов. Все они обладают своими определенными особенностями и применяются в различных сферах.

В основном редукторы бывают:

1. Зубчатые;
2. Червячные;
3. Гидравлические;
4. Мотор-редукторы.

Такое деление обусловлено типом передачи редуктора. В любом автомобиле можно встретить устройство такого типа. Каждое имеет дополнительный редукторный вал. От разновидности зависит и КПД редуктора.

Мотор редуктор – это электродвигатель и редуктор, которые соединяются в одно целое. Тем не менее, такое оборудование является намного более компактным, нежели стандартные приводы, выполненные на базе таких устройств.

Кроме того, монтаж такой техники происходит в два счета, однако нужно быть предельно внимательными, чтобы не повредить вал первичного редуктора. При этом для его создания используется минимум материалов, а во время установок даже не требуются никакие рамные конструкции. Производители учитывали и то, что необходимо создать устройство, которое бы отвечало всем требованиям потребителей. Поэтому встречаются типы редукторов разной мощности и размера.

Наиболее используемыми в промышленности стали планетарные и цилиндрические редукторы. Они изготавливаются по схеме: электродвигатель и выходной вал располагаются очень близко друг к другу. Цилиндрический редуктор представляет собой наиболее популярную разновидность среди всех редукторов, существующих в настоящее время. Он предназначен для изменения скорости вращения, когда один вал передает вращательное движение другому.

Редуктор авто

Червячный редуктор – это особый вид, который имеет необычный корпус редуктора с червячным профилем резьбы. Он используется во время передачи движения между скрещивающимися осями, располагающимися в основном под прямым углом. Главным преимуществом такого устройства является: возможность получения большого передаточного числа в одной ступени.

Коническо-цилиндрические редукторы также имеют свои определенные особенности. Они обладают оригинальным конструктивным выполнением рабочих элементов. Выполняет ту же функцию, что и остальные разновидности редукторов: изменяет скорость вращения, когда один вал передает вращательное движение другому. Такое устройство имеет довольно высокий КПД по сравнению с другими видами. Используется в основном для приводов конвейерных линий, а также для тягового шахтного электровоза и т.д.

Как уже отмечалось ранее, каждый из этих видов редукторов применяется в своей конкретной области. Правильный выбор устройства гарантирует длительный период его эксплуатации, и наоборот. Поэтому особое внимание стоит уделить выбору техники, которая будет устанавливаться в автомобиле.

Как разобрать редуктор

Корпус редуктора имеет некоторые особенности, в результате чего такое устройство разбирается по определенной схеме. Этот процесс необходим, если по какой-то причине устройство редуктора перестал нормально функционировать. Некоторые поступают неправильно: когда редуктор ломается, его просто выбрасывают. Однако при правильном подходе к этому делу оборудование может быть отремонтировано, после чего техника будет функционировать так же, как и раньше.

Кроме того, как уже указывалось ранее, купить запчасти для автомобиля или мотороллера сложно, поэтому не стоит зря ими разбрасываться.

• Если корпус редуктора некоторое время находился в разобранном состоянии, то для начала его было бы неплохо очистить от пыли и грязи;
• Открутить все болты, которые стягивают редуктор. Взять строительный фен. С его помощью со всех сторон прогреть устройство, после чего деревянной киянкой постучать по корпусу. Делать это нужно до тех пор, пока он не разойдется на две половинки;
• Теперь можно выяснить, что повлекло за собой поломку. Естественно, есть разные типы редукторов, поэтому следует это учитывать, во время поисков причины неисправности. Редуктор мог выйти из строя по двум основным причинам: был сломан первичный вал или его подшипник, либо стерлись зубья шестерен. Обе запчасти придется заменить, если они сломаны;
• Шестерни и подшипники следует снять, чтобы их заменить новыми запчастями;
• Извлечь стопорный щит;
• Снять стопорное кольцо и вынуть полуось из чашки;
• Перед началом сборки всех деталей обратно, нужно проверить их целостность;
• Когда корпус редуктора полностью собран, его можно отправлять в отведенное место.

Похожие статьи:

autodont.ru

Виды редукторов (фото). Виды газовых редукторов

Редукторы применяются на протяжении уже многих десятков лет в самых различных областях приборостроения и техники. Но наибольшее распространение такие устройства получили в автомобильной промышленности при изготовлении агрегатов и узлов автомобилей. Различные виды редукторов устанавливают на машины, мотороллеры и мотоциклы. Впервые это оборудование было изготовлено на Тульском заводе, но в то время это был самый настоящий дефицит, поэтому приобрести его могли только наиболее состоятельные люди.

В настоящее время такие устройства весьма распространены, но только вот бывалым спросом они уже не пользуются. Именно поэтому подобрать к ним запчасти весьма сложно. Иногда даже может понадобиться точный чертеж редуктора, чтобы создать качественные детали.

Виды устройств

Выделяют следующие основные виды редукторов:

• червячные;
• зубчатые;
• мотор-редукторы;
• гидравлические.

Все они наделены своими особенностями и используются в самых различных сферах. Устройство такого вида можно встретить практически в любом автомобиле. Каждое из них наделено дополнительным редукторным валом. От вида зависит и коэффициент полезного действия редуктора.

Кроме того, установка такого устройства происходит очень просто, однако следует быть очень внимательным, чтобы не повредить вал первичного редуктора. Причем для его создания используют минимум материалов, а при установке даже не нужны никакие рамные конструкции. Производителями было учтено и то, что необходимо создать такое устройство, которое бы в полной мере отвечало всем запросам потребителей. Поэтому встречаются виды редукторов разного размера и мощности.

Планетарные и цилиндрические редукторы

Данные виды редукторов наиболее часто используются в современных механизмах и узлах общепромышленного назначения. Они производятся по следующей схеме: выходной вал и электродвигатель располагаются друг к другу очень близко. Цилиндрические редукторы представляют собой самую популярную разновидность из всех существующих на сегодняшний день. Предназначены они для изменения скорости вращения при передаче крутящего момента. Модификации таких устройств могут быть одно- и трехступенчатыми.

Все виды цилиндрических редукторов надежны и долговечны, поэтому машины и оборудование, обладающее этими установками, весьма выносливы и производительны.

Червячные редукторы: виды и назначение

Червячный редуктор представляет собой особый вид, имеющий довольно необычный корпус с червячным профилем резьбы. Он используется при передаче движения между скрещивающимися осями, которые располагаются, как правило, под прямым углом. К основному преимуществу этого устройства относится возможность получения в одной ступени большого передаточного числа.

Коническо-цилиндрические редукторы

Такие устройства также имеют свои особенности. Их рабочие элементы наделены весьма оригинальным конструктивным решением, но выполняют те же функции, что и остальные виды редукторов: изменяют скорость вращения при передаче одним валом вращательного движения другому. По сравнению с другими разновидностями такие устройства имеют достаточно высокий КПД. Используются чаще всего для различных приводов конвейерных линий, шахтного тягового электровоза и т. д.

Как уже было отмечено ранее, виды редукторов, фото которых размещены в статье, применяются каждый в своей конкретной области. Следует помнить, что правильный выбор такого устройства гарантирует продолжительный период его эксплуатации, и, соответственно, наоборот. Потому стоит особое внимание уделить приобретению техники, которая будет установлена в автомобиле.

Разборка редуктора

У корпуса редуктора имеются определенные особенности, за счет чего разборка такого устройства производится по определенной схеме. Выполнение этого процесса необходимо в случае, если по каким-либо причинам устройство редуктора перестало нормально функционировать. Многие поступают очень неправильно: когда происходит поломка редуктора, его просто выбрасывают. Но если грамотно подойти к этому делу, такое оборудование можно будет отремонтировать, после чего техника функционировать будет так же, как и раньше. К тому же, как уже говорилось ранее, приобрести такие запчасти для своего автомобиля или мотороллера довольно сложно, поэтому зря ими разбрасываться не стоит.

Этапы разборки

• Если у редуктора корпус некоторое время был в разобранном состоянии, тогда, прежде всего, было бы неплохо его очистить от грязи и пыли.
• Далее, необходимо открутить все стягивающие редуктор болты. Затем при помощи строительного фена прогреть со всех сторон устройство, после чего постучать по корпусу деревянной киянкой. Делать это следует до тех пор, пока не образуется две половинки.
• Нужно выяснить, в результате чего возникла поломка. Естественно, существуют различные виды редукторов, поэтому важно учитывать это при поиске причины неисправности. Как правило, редукторы выходят из строя по 2 основным причинам: первая – сломался первичный вал или его подшипник, вторая – у шестерен стерлись зубья. Если запчасти сломаны, их придется выбросить.
• Заменить шестерни и подшипники новыми запчастями.
• Снять стопорный щит.
• Извлечь стопорное кольцо и из чашки вынуть полуось.
• Перед сборкой всех деталей необходимо сделать проверку их целостности.
• После того как корпус редуктора будет полностью собран, его можно возвращать в отведенное для него место.

Особенности газовых редукторов

Газовый редуктор представляет собой устройство, используемое для выравнивания уровня давления при подаче газа. Такое приспособление эффективно может поддерживать нужное давление. Кроме того, оно при необходимости может снизить его уровень. Благодаря редуктору можно значительно сэкономить, что сегодня весьма актуально.

Существуют такие виды газовых редукторов: пропановый и метановый. Первый из них используется при сварке и резке металла. Второй устанавливают на транспортные средства для экономии горючего. Стоит отметить, что оба эти варианта имеют свои уникальные особенности.

Пропановые редукторы

Такие устройства наиболее часто используются в бытовых и промышленных условиях. Их можно встретить в современных домах, где пользуются бытовыми газовыми баллонами.

Метановые редукторы

Их активно используют на различных автомобилях. Сегодня многие водители отдают свое предпочтение именно газу, поскольку ездить на нем можно более экономно. Редуктор дает возможность и экономить, и обеспечивать безопасность. Очень многое зависит от качества устройства. Потому рекомендуется его приобретать в проверенном месте и только с сертификатом продукции.

Виды редукторов ВАЗ

В зависимости от комплектующих такие устройства могут быть разных видов. Шестерни основной передачи наделены необычной формой, а зубья находятся под разными углами. Это объясняется тем, что применяется передача гипоидного вида. Основными ее преимуществами являются:

• работа без рывков;
• низкий уровень шума;
• пониженная нагрузка на каждый из зубцов.

Весь механизм, таким образом, может эксплуатироваться достаточно длительное время и, как показывает практика, довольно надежно. Редукторы могут иметь передаточное число — 3.9, 4.1, 4.3, 4.44. Следует отметить, что такие приспособления устанавливаются на множество других моделей отечественных автомобилей.

fb.ru

Что такое редуктор? Характеристика и виды :: SYL.ru

Через редуктор выполняется сообщение крутящего движения от одного механического узла другому. Данный узел может иметь разные исполнения и технико-эксплуатационные параметры в зависимости от конкретного назначения. Что такое редуктор с точки зрения конструкционного исполнения? Это достаточно простой механизм, выполненный из группы шестерней и заключенный в металлический корпус. Впрочем, у разных модификаций устройства свои функциональные и технические особенности.

Принципиальное устройство агрегата

Корпус редуктора обычно выполняется из литого металла повышенной прочности с термозащитным покрытием. Например, это может быть литейный чугун или стальной сплав. Если технологическими требованиями ставится задача облегчения конструкции, то могут использоваться и легкосплавные корпуса. Внешняя часть имеет узлы для крепления – так называемые лапки и ушки, благодаря которым агрегат надежно фиксируется к месту эксплуатации. Также предусматриваются каналы для герметизации и уплотнения, препятствующие вытеканию технических жидкостей. Но что такое редуктор изнутри? В центральной части размещается механическая инфраструктура, непосредственно обеспечивающая силовой крутящий момент на базе моста. Это система ведомых и ведущих шестерней, которые взаимодействуют с валом. Ведомая группа обычно превосходит по размерам ведущую, а также имеет больше зубцов, перемещающих функциональные узлы.

Чем редуктор отличается от дифференциала?

Данный агрегат часто путают с редуктором, что не совсем правильно, хотя на то есть веские причины. Действительно, оба узла входят в одну конструкционную систему, отвечающую за передачу и распределение крутящего момента. Что такое редуктор в данной инфраструктуре? Это механизм, который понижает или повышает частоту вращения, передавая движение дифференциалу. Последний, в свою очередь, не влияет на динамику работы крутящего момента, а лишь распределяет усилие между осями. По этой причине дифференциал и называют межосевым. Впрочем, есть и разновидность межколесных агрегатов, которые могут также менять пропорции крутящего момента, транслируя его на колеса при поворотах.

Передний и задний редукторы – в чем разница?

Если рассматривать элементы обоих редукторов в отрыве от общей системы, то определить его принадлежность к приводу не удастся. Но при сравнительном анализе выяснится, что ведомые шестерни у заднего механизма будут крупнее. В остальном же меняется только конфигурация расположения совмещенных узлов. В частности, редуктор заднего моста находится вдоль продольной линии автомобильного корпуса вместе с коробкой передач и двигателем. За гибкость сцепки при этом отвечает карданный вал. В системе с передним приводом задействуются редукторы угловых скоростей шарового типа. В остальном механика работы остается одинаковой.

Основные характеристики редуктора

К наиболее значимым технико-эксплуатационным параметрам редуктора можно отнести следующие:

• Передаточное число. Отражает отношение количества зубцов колеса к количеству зубцов шестерни в передаче. Также в расчетах может учитываться число заходов к червячной передаче и соотношение диаметра большего шкива с толщиной меньшего шкива в ременной передаче.
• Надежность. На рабочие качества не влияет, но выражает эксплуатационный ресурс – как отдельных элементов, так и системы в целом. К слову, изменение конструкционных параметров из-за износа может сказаться и на качестве выполнения основных функций механизма, что отражается и на смежных агрегатах. Например, редуктор моста вполне может повлиять на работоспособность осей через вынужденное снижение оборотов крутящего момента.
• Коэффициент полезного действия. Характеризует производительность и эффективности устройства с точки зрения качества передачи энергии. Для определения КПД используется соотношение использованной энергии к затраченной.
• Защитно-изоляционные качества. Определяются по системе классов защиты IP. Например, стандартные механизмы на сегодняшний день обеспечиваются корпусами IP 55, способными выдерживать температуры в диапазонах от -15 до 40 °C. Также изоляция не допускает под корпус частицы пыли, грязь и воду.

Червячный редуктор

Достаточно простой и поэтому распространенный механизм, принцип действия которого предусматривает использование передачи с червячной резьбой в профиле. С точки зрения эксплуатации, это оптимальное решение для передачи оборотов между двумя осями, расположенными перпендикулярно. В частности, редукторы этого типа применяются в рулевом управлении легкового транспорта. К преимуществам червячных систем относят возможность выработки в одной ступени высокого передаточного числа (до нескольких сотен). Кроме того, червячный редуктор бесшумен, отличается плавным ходом и не требует применения тормозных устройств, поскольку предусматривает активацию собственного механизма торможения при достижении определенного уровня передаточного числа.

Редуктор в виде мотора

Конструкционно сложная система, представляющая собой комбинацию двигателя и редуктора. Целевой областью применения таких механизмов можно назвать тот же транспорт, но в более широком смысле. Дело в том, что мотор-редуктор на своей базе позволяет выполнять червячные, а также планетарные и цилиндрические конструкции с соответствующими принципами действия, которые могут подстраиваться под самые разные условия применения. Несмотря на сложность устройства и широкий функционал, такие агрегаты характеризуются низким уровнем вибраций и скромными габаритами.

Особенности комбинированного редуктора

Тоже в некотором роде гибридная конструкция, но в данном случае объединяющая не движок с редуктором, а два разных типа передатчика крутящего момента. Если в предыдущем случае на основе редуктора можно было реализовать лишь один тип передатчика, то в комбинированных установках объединяется цилиндрический механизм с планетарным, коническим или червячным. По месту расположения тоже особых ограничений нет. Это может быть и задний, и передний редуктор с соответствующим набором операций и своей спецификой работы. Например, в комбинировано-конической системе, как правило, колеса обеспечиваются криволинейными зубьями в профиле, так как на эту ступень будут приходиться наибольшие угловые скорости с моментом порядка 60 тыс. об./мин.

Заключение

Редуктор относится к тем системам и механизмам, которые выполняют не особо заметную, но важную задачу. Функция регулятора крутящего момента полностью механизирована и в этом смысле может казаться морально устаревшей – к примеру, на фоне распространяющихся пневматических систем с приводами, управляемыми электроникой. А что такое редуктор с точки зрения механики регуляции? Это агрегат, полностью зависящий от манипуляций водителя и лишь в минимальной степени соприкасающийся с автоматикой уже других узлов ходовой части. При этом нельзя сказать, что конструкция редуктора никак не развивается и стоит на месте. Помимо улучшения конструкционных параметров ответственных элементов, с применением новых сплавов совершенствуются и схемы вращения, что позволяет минимизировать нагрузки, а также повышать комфортность и безопасность управления целевой техникой.

www.syl.ru
