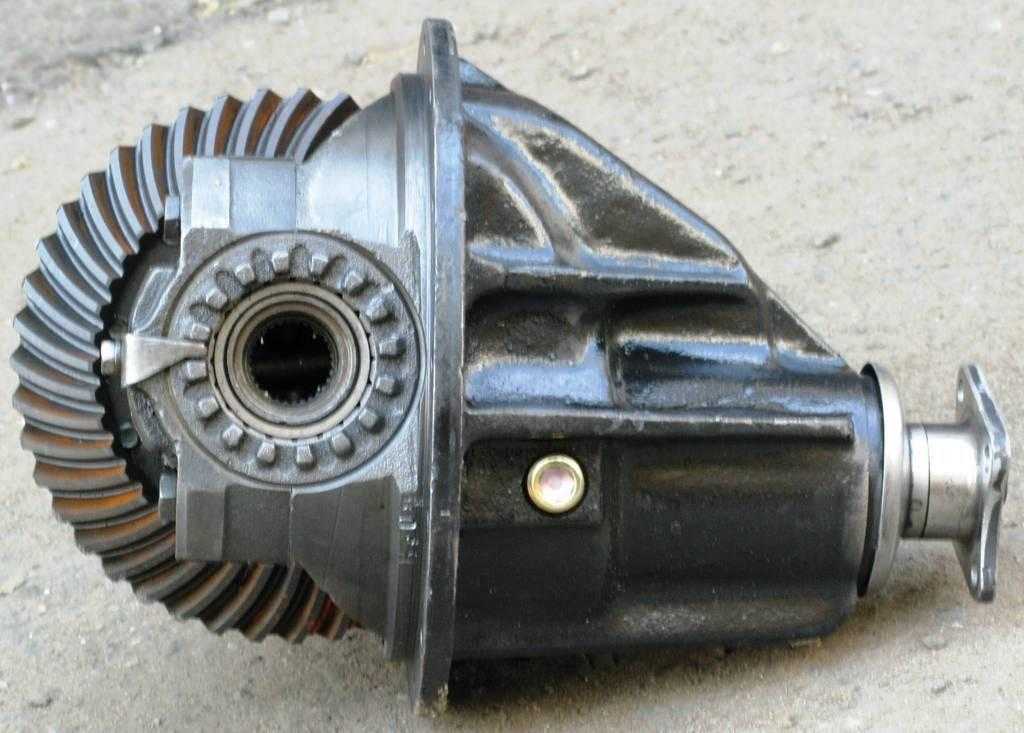

Редуктор в автомобиле это: ТрансТехСервис (ТТС): автосалоны в Казани, Ижевске, Чебоксарах и в других городах

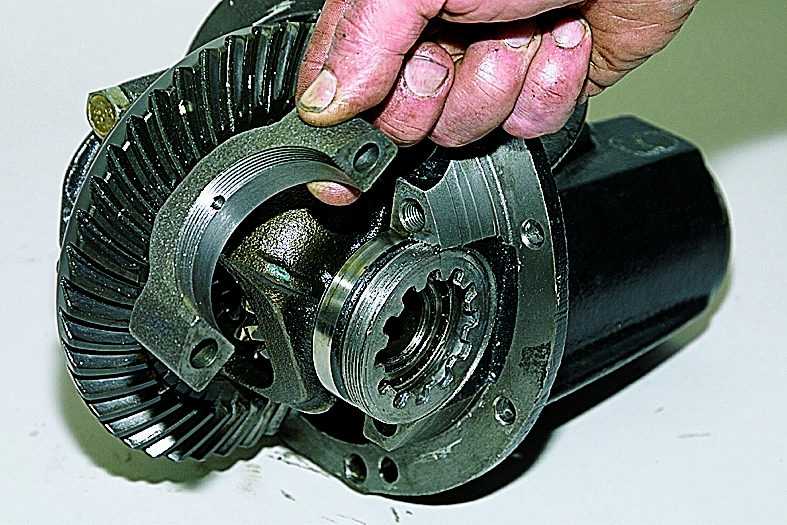

Чаще всего, слабым местом автомобильного редуктора являются рабочие комплектующие, то есть те, которые подвержены значительному износу. Основной причиной являются повышенные нагрузки и длительное масляное голодание. Последний фактор связан с дефицитом или полным отсутствием трансмиссионной жидкости.

О поломке редуктора в автомобиле свидетельствует неприятный звук, гул, вибрация и щелчки в узлах, в которых сообщаются шестерни и подшипники. Если из строя вышли сальники, наблюдается течь трансмиссионной жидкости, регулярно просачивающиеся через образовавшиеся трещины.

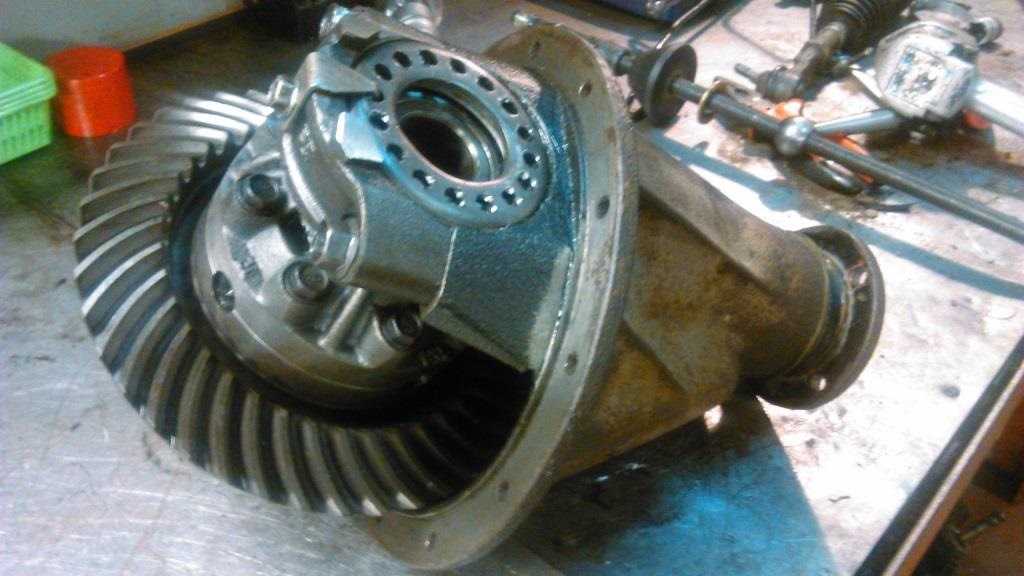

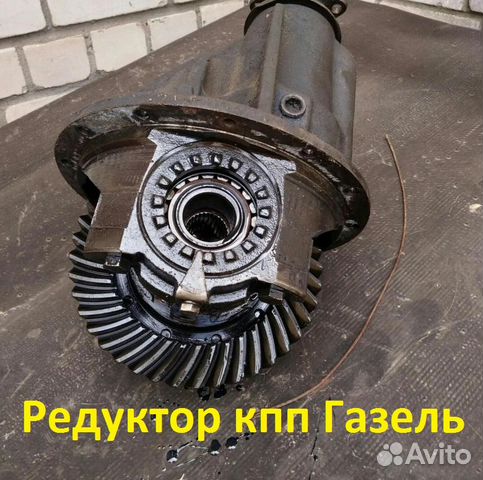

редуктор в автомобиле поломка

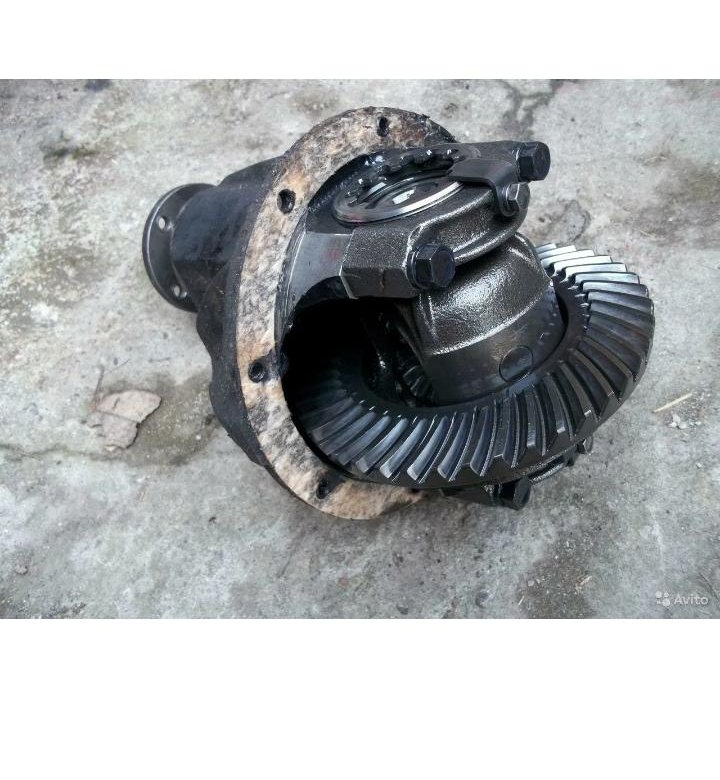

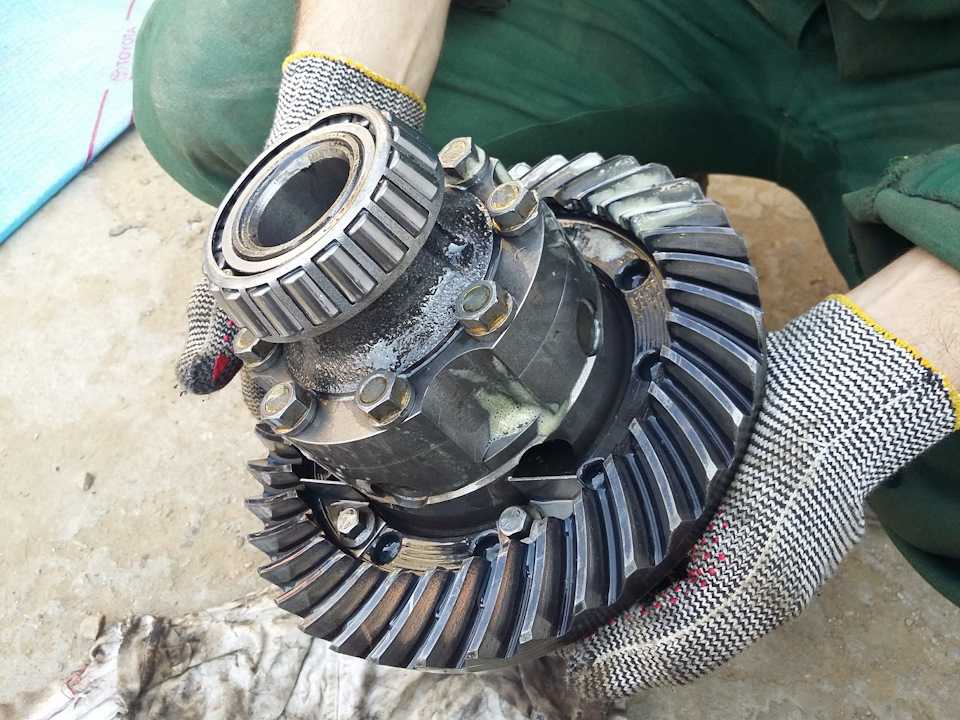

Повреждение корпуса с обрывом креплений – нечастое, но весьма опасное явление. Оно происходит вследствие наезда транспортного средства на какое-то высокое или острое препятствие. В 70% случаев после подобного происшествия в месте крепления корпуса образуется трещина или группа трещин. Сразу они не вызовут никаких проблем, но в дальнейшем в них попадает грязь, пыль, вредящая структуре трансмиссионной жидкости.

Впоследствии сырье не может выполнять ранее возложенные на себя функции охлаждения и смазки шестерен. Это приводит к их перегреву, износу и даже поломке зубьев. Если корпус автомобильного редуктора подвергался повреждениям, об этом может свидетельствовать громкий гул от работающих элементов. Это заметно влияет на акустику и комфорт при езде. В местах повреждения корпуса или его креплений образуется течь масла.

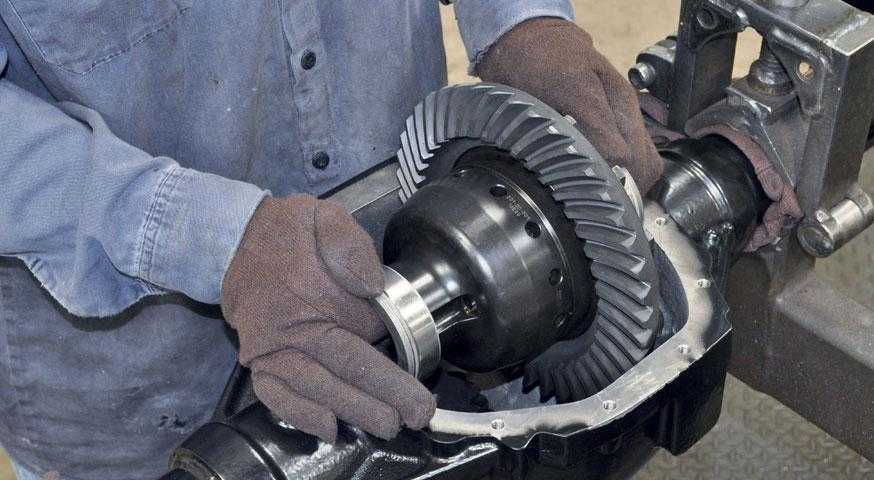

Поскольку мы разобрались, для чего необходим редуктор в автомобиле и изучили основные поломки, следует изучить способы решения возникших проблем. Чтобы редуктор не вышел неожиданно из строя, необходимо соблюдать технологический регламент обслуживания транспортного средства и не забывать о замене трансмиссионной жидкости через каждые 100 000 км пробега.

Вторым вариантом, когда потребуется провести срочную замену трансмиссионной жидкости, является вынужденная замена сальников. Такой вариант также приветствуется автомобильными пользователями.

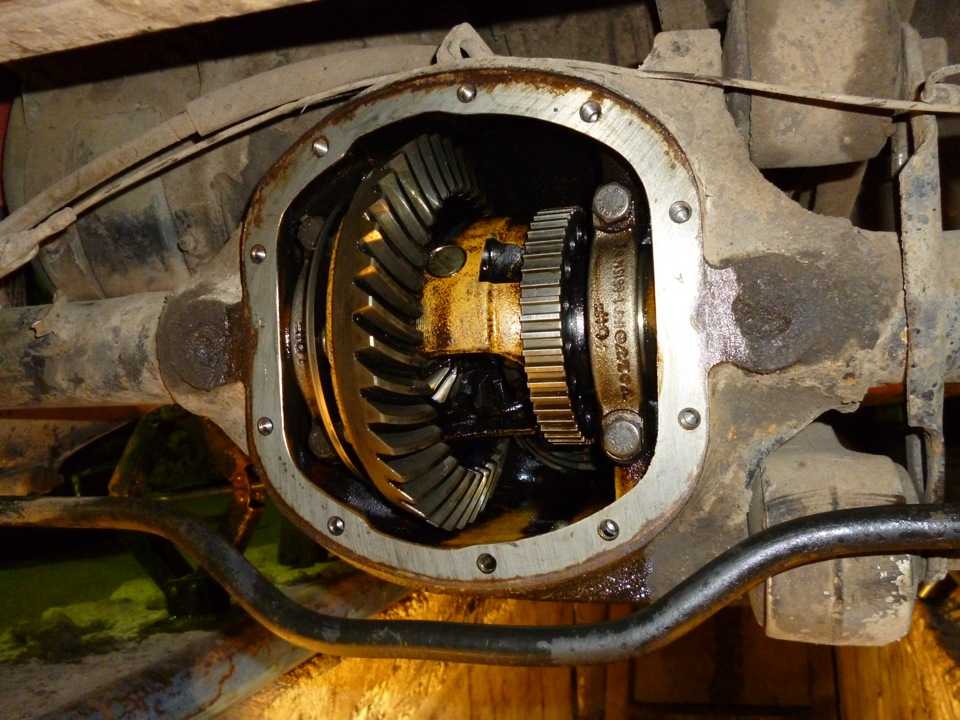

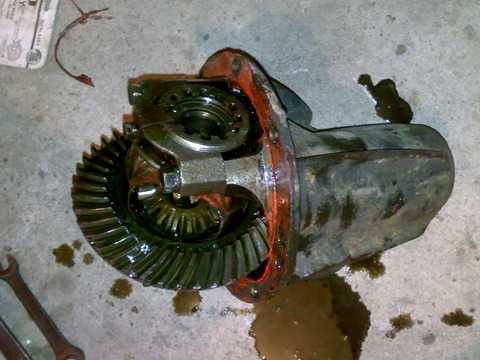

Вытекает масло из редуктора фото

Если вы обнаружили в работе трансмиссии автомобиля какие-то неполадки, указывающие на сбой в работе редуктора в автомобиле, незамедлительно обратитесь в автомобильный сервис для полноценной диагностики. Это позволит избежать непредвиденных трат и заметно сократить стоимость ремонта и обслуживания.

Просмотров: 27 438

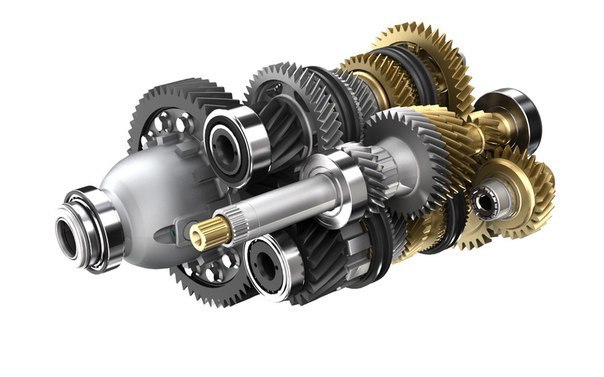

Как работают механические коробки передач | Как автомобиль работает

Двигатели внутреннего сгорания работать на высоких скоростях, поэтому необходимо уменьшить передачу для передачи мощности на ведущие колеса, которые вращаются намного медленнее.

Коробка передач обеспечивает выбор шестерни для различных условий вождения: начало стоя, восхождение на холм или круиз по ровной поверхности. Чем ниже передача, тем медленнее поворачиваются колеса относительно двигатель скорость.

Коробка передач с постоянным зацеплением

Коробка передач — вторая ступень в передача инфекции система, после сцепление ,Обычно он крепится болтами к задней части двигатель с сцепление между ними.

Современные автомобили с МКПП трансмиссий иметь четыре или пять скоростей вперед и одну заднюю передачу, а также нейтральную позицию.

Syncromesh отключен

Зубчатое колесо свободно вращается на втулке и вращается за счет зацепления с зубчатым венцом. Блок синхронизации, соединенный с главным валом, лежит рядом.

Синхронная зацепка

Вилка перемещает синхронизатор к выбранной передаче.Поверхности трения синхронизируют скорости вала, а также синхронизируют и блокируют передачу.

Шестерня рычаг , управляемый водителем, соединен с рядом штоков селектора в верхней или боковой части коробки передач. Штоки селектора расположены параллельно валам, несущим шестерни.

Самым популярным дизайном является коробка передач с постоянным зацеплением. Он имеет три вала: Входной вал , промежуточный вал и главный вал, которые работают в подшипники в корпусе редуктора.

Существует также вал, на котором вращается ведущая шестерня заднего хода.

Двигатель приводит в действие ведущий вал, который приводит в движение промежуточный вал. Промежуточный вал вращает шестерни на первичном валу, но они вращаются свободно, пока они не заблокированы с помощью устройства синхронизации, которое прикреплено к валу.

Это устройство синхронизации, которое фактически управляется водителем через шток селектора с вилкой на нем, который перемещает синхронизатор, чтобы включить передачу.

Кольцо Бауля, задерживающее устройство в синхронизаторе, является окончательным усовершенствованием современной коробки передач. Это предотвращает включение передачи до тех пор, пока скорости вала не будут синхронизированы.

На некоторых автомобилях дополнительная передача, называемая овердрайв , установлен. Это выше, чем высшая передача и, следовательно, дает экономичное вождение на крейсерских скоростях.

Четырехступенчатая коробка передач с постоянными ячейками

Передачи выбираются системой шатунов и рычагов, управляемых рычагом переключения передач. Привод передается через входной вал на промежуточный вал, а затем на первичный вал, за исключением прямой передачи — верхней передачи — когда входной вал и первичный вал зафиксированы вместе.

Как работают передаточные числа

Нейтральный

Все механизмы, кроме необходимых для реверса, постоянно находятся в зацеплении. Шестерни на выходном валу свободно вращаются вокруг него, в то время как шестерни на промежуточном валу зафиксированы. Диск не передается.

Первая передача

На первой передаче наименьшая передача на промежуточном валу (с наименьшим количеством зубьев) фиксируется на нем, пропуская привод через самую большую передачу на первичном валу, обеспечивая высокий крутящий момент и низкую скорость для начала стояния.

Вторая передача

На второй передаче разница в диаметре шестерен на двух валах уменьшается, что приводит к увеличению скорости движения и снижению крутящего момента. Соотношение идеально подходит для восхождения на очень крутые холмы.

Четвертая передача

На четвертой передаче входной вал и главный вал фиксируются вместе, обеспечивая «прямой привод»: один оборот карданного вала за каждый оборот коленчатого вала.Там нет увеличения крутящего момента.

Реверс

Для реверса промежуточная шестерня вставлена ​​между шестернями на двух валах, что приводит к изменению направления вращения главного вала. Задняя передача обычно не синхронизирована.

Синхронизация передач

Синхрометическое устройство представляет собой кольцо с зубцами внутри, которое крепится на зубчатой хаб который привязан к валу.

Когда водитель выбирает передачу, соответствующую конусообразной трение Поверхности ступицы и передачи передаточного механизма, от поворотного механизма через ступицу до вала, синхронизируют скорости двух валов.

При дальнейшем перемещении рычага переключения передач кольцо перемещается вдоль ступицы на короткое расстояние, пока его зубья не соприкоснутся со скошенными собачьими зубьями на боковой стороне шестерни, так что шлицевая втулка и шестерня будут зафиксированы вместе.

Современные конструкции также включают в себя уплотнительное кольцо, вставленное между поверхностями трения. Баульское кольцо также имеет собачьи зубы; это сделано из более мягкого металла и является более свободным поместиться на валу чем ступица.

Кольцевая втулка должна быть расположена точно на боковой стороне ступицы, с помощью выступов или «пальцев», прежде чем его зубцы совпадут с зубцами на кольце.

За время, необходимое для определения местоположения, скорости валов были синхронизированы, так что водитель не может столкнуться с какими-либо зубами, и синхронная сетка считается «непобедимой».

, Как работают автоматические коробки передач | Как работает автомобиль

Самое современное автоматические коробки передач есть набор шестерни называется планетарной или эпициклической передачей.

А планетарная передача набор состоит из центральной шестерни, называемой солнечная шестерня , внешнее кольцо с внутренняя передача зубы (также называемые кольцом или зубчатый венец ), и две или три шестерни, известные как планетарные шестерни, которые вращаются между солнечной и кольцевой шестернями.

поезд связан с механизмом, известным как гидротрансформатор , который действует как гидравлический привод между двигатель и передача инфекции ,

Если солнечная шестерня заблокирована и планеты управляются носитель планеты , выход берется из зубчатого венца, достигая увеличения скорости.

Если зубчатое колесо заблокировано и солнечная шестерня приводится в движение, планетарные шестерни передают привод через планетарный транспортер, и скорость уменьшается.

При подаче мощности на солнечную шестерню и при заблокированном держателе планет зубчатая передача приводится в движение, но передает передачу задним ходом.

Для достижения прямой привод без изменения скорости или направления вращения солнце фиксируется на зубчатом колесе, и весь блок поворачивается как один.

А крутящий момент преобразователь представляет собой гидравлическую муфту, которая действует как сцепление за исключением того, что диск гидравлический давление ,

Преобразователь состоит из трех основных компонентов — крыльчатка прикручен к маховик ; турбина, соединенная с коробкой передач Входной вал ; и центральный реактор между ними, который имеет одностороннюю муфту, называемую обгонной муфтой.

как двигатель скорость увеличивается, центробежная сила воздействие на гидравлическую жидкость через лопасти рабочего колеса передает крутящий момент или вращающее усилие турбине.

Центральный реактор преобразует это вращающее усилие, перенаправляя поток жидкости обратно в рабочее колесо, чтобы дать более высокий крутящий момент на низких скоростях.

Как только двигатель ускоряется и развивает большую мощность, потребность в таком усилении крутящего момента уменьшается, и реактор обгоняет обороты. В этом случае гидротрансформатор действует как гидравлический маховик, соединяющий двигатель с коробкой передач.

Основные компоненты гидротрансформатора показаны на схеме — рабочее колесо, реактор (или статор ) и турбина.

На меньших диаграммах показано направление движения гидравлической жидкости под центробежной сил ,

Такого же эффекта можно добиться, привязав планетарные шестерни к держателю планет.

Большинство автоматических коробок передач имеют три скорости движения вперед и используют два набора эпициклических передач.

Последовательности блокировки эпициклической зубчатой ​​передачи достигаются с помощью гидравлического давления тормоз группы или многодисковые муфты.

Ленты затягиваются вокруг зубчатого колеса, чтобы предотвратить его вращение, а сцепления используются для блокировки солнечного зубчатого колеса и планет.

Правильная последовательность повышения и сброса давления контролируется сложной гидравлической системой. клапаны в сочетании с датчиков которые реагируют на нагрузку двигателя, скорость движения и открытие дроссельной заслонки.

Механизм, связанный с дроссельной заслонкой — известный как «сброс» — используется для переключения на быстрое ускорение. Когда вы нажимаете ускоритель внезапно в полной мере пониженная передача выбирается практически мгновенно.

Большинство автоматических коробок передач имеют систему блокировки, так что водитель может удерживать пониженную передачу при необходимости.

Как работает коробка передач (трансмиссия)? Что такое передаточное число? Принцип работы коробки передач

:

Коробка передач представляет собой сборку, состоящую из различных зубчатых колес, синхронизирующих втулок и механизма переключения передач, установленных внутри металлического корпуса. Металлический корпус, обычно выполненный из алюминиевого / чугунного литья, вмещает все шестерни в нем. Коробка передач является частью системы «трансмиссии», поскольку шестерни играют важную роль в передаче мощности двигателя на колеса.

Схема 5-ступенчатой ​​коробки передач

Что такое коробка передач?

Все компоненты трансмиссии, которые помогают передавать мощность двигателя на колеса, являются частью системы «Трансмиссия».Из которых коробка передач является неотъемлемой частью. Эти компоненты включают в себя сцепление, коробку передач, муфты, карданный вал, полуоси и дифференциал. В общем, термин «коробка передач» обычно относится к коробке передач автомобиля. Некоторые конструкции автомобилей объединяют коробку передач и дифференциал в единое целое под названием «Трансмиссия» или «Транс-ось».

Что такое передаточное число?

Передаточное число — это отношение входной и выходной передач. Ведущая шестерня и ведомая шестерня в коробке передач определяют передаточные числа. Входные зубчатые колеса получают привод от двигателя, и они вращают выходные зубчатые колеса, которые, в свою очередь, приводят в движение колеса. Отношение числа оборотов выходной передачи к числу оборотов входной передачи называется передаточным числом.

Передаточное число также можно получить по следующей формуле:

Передаточное число = число зубьев выходной передачи / нет. зубьев входной шестерни

Например, если нет. передач на входной (ведущей) передаче = 30, нет. передач на выходной (ведомой) передаче = 105

Тогда передаточное число = 105/30 = 3.5: 1, потому что для вращения выходной (ведомой) шестерни на 1 оборот необходимо вращать ведущую (ведущую) шестерню на 3,5 оборота.

Диаграмма передаточного числа

Типичная диаграмма передаточных чисел в коробке передач MUV:

Ниже приведен график передаточного числа, найденного в коробке передач MUV.

Передаточные числа варьируются в зависимости от автомобиля. В грузовиках передаточные числа, как правило, выше, чем у автомобилей, поскольку они должны нести большую нагрузку.

Как работает коробка передач?

Коробка передач содержит шестерни разных размеров.Это происходит главным образом из-за различных требований транспортного средства с точки зрения крутящего момента, требуемого на колесах, в зависимости от дороги, местности и нагрузки. Например, если транспортное средство поднимается по склону, ему требуется более высокий крутящий момент по сравнению с тем, когда он движется по прямой дороге.

В коробке передач первая передача является самой большой по размеру и обеспечивает максимальный крутящий момент при минимальной скорости. Следовательно, он используется при подъеме по склонам. Все передачи от 1 ^до и последняя передача различаются по размеру; в убывающем соотношении.Таким образом, это обеспечивает различную комбинацию с точки зрения способности тяги и скорости. Таким образом, автомобиль мог двигаться плавно, без какого-либо падения его ускорения. Коробка передач в основном улучшает управляемость автомобиля в любых условиях.

Что такое перегрузка?

Напротив, последняя передача или верхняя передача, иногда Overdrive, имеет наименьший размер. Тем не менее, это обеспечивает минимальную тягу, но максимальную скорость. Коробка передач с повышающей передачей означает, что его выходная мощность выше, чем входная мощность, которая подключается к двигателю.Другими словами, ускоряющая передача вращается быстрее, чем частота вращения двигателя. Таким образом, он обеспечивает более высокую скорость и большую эффективность, поскольку двигатель работает на более низких оборотах по отношению к скорости транспортного средства.

В некоторых продвинутых конструкциях имеется более одной передачи «Overdrive»; обычно два. Таким образом, Dual Overdrive (также известный как Double Top) обеспечивает еще более высокую скорость и большую эффективность в автомобиле.

Коробка передач Операция:

Как правило, в обычной коробке передач есть два набора передач — вход и выход.Входные зубчатые колеса закреплены на промежуточном валу, что делает его единым целым. Он приводит в движение отдельные шестерни главного вала, которые свободно вращаются на подшипниках. Таким образом, коробка передач передает привод на колеса в зависимости от передачи, которая входит в зацепление с главным валом. Когда вы толкаете втулку переключения в направлении желаемой передачи, эта передача фиксируется на главном валу и вращает его. Таким образом, главный вал вращается со скоростью включенного зубчатого колеса и обеспечивает выходную мощность в соответствии с передаточным числом включенного зубчатого колеса.

Схема работы First Gear

Коробка передач: Скорость против тяги

Вам нужна как скорость, так и тяга во время вождения автомобиля. Зубчатые передачи в коробке передач помогут вам выбрать любой из них в зависимости от условий движения. Нижняя передача, то есть 2-я и 1-я передача, обеспечит вам наибольшее сцепление с дорогой, в то время как более высокая передача, то есть 5-я и 6-я (при наличии), обеспечит вам максимальную скорость. Количество передач в коробке передач обеспечивает идеальное сочетание тяги и скорости. Таким образом, это помогает водителю / водителю выбрать наиболее подходящую комбинацию для повышения эффективности в любое время. Следовательно, выбор правильной передачи в соответствии с дорогой и условиями нагрузки очень важен.С короткой передачей вы получаете лучшее ускорение или ускорение, в то время как с высокой передачей вы достигаете более высокой максимальной скорости.

Типы коробки передач:

В целом автомобильная коробка передач в основном подразделяется на четыре категории:

1. Руководство по эксплуатации
   1. — до 6 передних передач в автомобиле и до 13 передних передач в грузовике
   2. Полностью автоматическая коробка передач — до 9 скоростей
   3. бесступенчатая коробка передач — вариатор
   4. Автоматическая механическая коробка передач (AMT) — до 5 скоростей.
   5. Коробка передач с двойным сцеплением

Согласно переключающему механизму, производители далее классифицируют автомобильное оборудование еще на три категории:

1. 1. Скользящая сетка — обычно используется в двухколесных / велосипедах
   2. Постоянная сетка — обычно используется в грузовиках старого поколения
   3. Synchromesh — используется в легковых и грузовых автомобилях нового поколения

По типам расположения механизма переключения:

1. 1. Сдвиг колонны — Рычаг переключения передач, установленный на рулевой колонке, управляемый вручную.
   2. Floor Shift — Рычаг переключения передач, установленный на полу, управляемый вручную
   3. Сдвоенные рычаги переключения передач — переключатели передач, установленные на руле, управляемые пальцами.

Для получения дополнительной информации о коробках передач нового поколения, нажмите здесь:

http://www. zf.com/corporate/en_de/products/innovations/8hp_automatic_transmissions/8hp_automatic_transmission.html

Посмотрите, как работает коробка передач:

Подробнее: Как крутящий момент помогает повысить эффективность в автомобиле? >>

О CarBikeTech

CarBikeTech — технический блог.Его участники имеют опыт работы более 20 лет в автомобильной сфере. CarBikeTech регулярно публикует специальные технические статьи по автомобильной технике.

Просмотреть все сообщения от CarBikeTech

,

Смотрите также

• Как починить пластиковый радиатор автомобиля
• Как устроен компрессор кондиционера автомобиля
• Как часто можно выезжать за границу на автомобиле
• Как организовать стоянку автомобилей
• Как вывести жирное пятно с сиденья автомобиля
• Как переключать скорости на автомобиле правильно
• Как восстановить радиатор автомобиля
• Как одному погрузить лодку на крышу автомобиля
• Как выглядит двигатель автомобиля
• Как можно вернуть автомобиль в автосалон
• Как найти утечку фреона в автомобиле своими руками

назначение, устройство, принцип работы, технические характеристики

Использование энергии двигателя в машинах напрямую невозможно: важны обороты, крутящий момент определенного уровня. В качестве посредника в передаче вращательного движения выступает сложный механизм. Что такое промышленный или автомобильный редуктор, какие основные элементы включает его конструкция — обо всем по порядку.

Содержание

Что такое редуктор

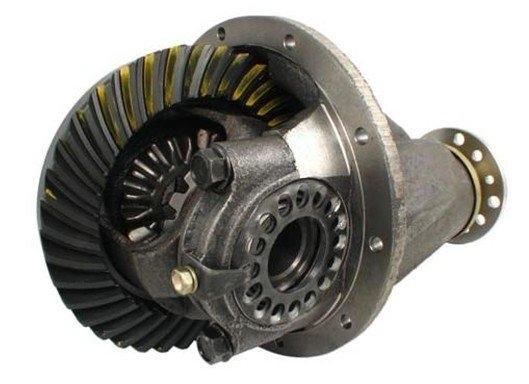

Редуктор — это технологический механизм, осуществляющий передачу крутящего момента от двигателя к исполнительному устройству.

В зависимости от инженерного исполнения и требований эксплуатации, передаваемый крутящий момент может быть изменен в направлении, силе, скорости.

Назначение механизма

Основное назначение редуктора — изменение показателей крутящего момента, оборотов, получаемых от двигателя.  В производственных процессах редуктор предназначен для реализации привода в:

• мощных обрабатывающих станках;
• системах запирания (открывания) тяжелых конструкций;
• подъемных и удерживающих устройствах.

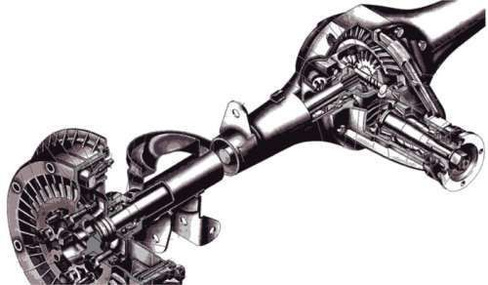

Если коснуться конструкции транспортных средств, становится понятно зачем нужен редуктор в машине. Для автомобиля данный механизм реализует привод колес. Редукторы могут быть расположены:

• на задней оси автомобиля;
• впереди как отдельный элемент;
• интегрировано в коробку передач.

Совместно с КПП чаще всего исполняются редукторы у автомобилей с передним приводом. Конструкция полноприводных машин предполагает 2 редуктора на передней и задней оси с передачей крутящего момента через карданный вал. Разобравшись, за что в машине отвечает редуктор, необходимо понять его устройство, основные элементы и принципы работы.

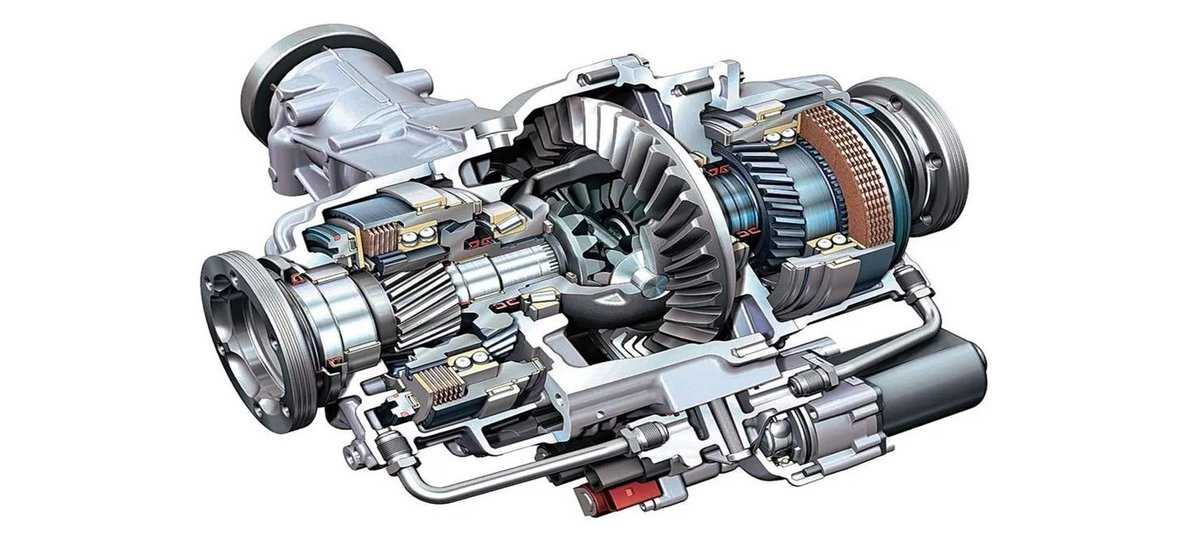

Устройство и принцип работы

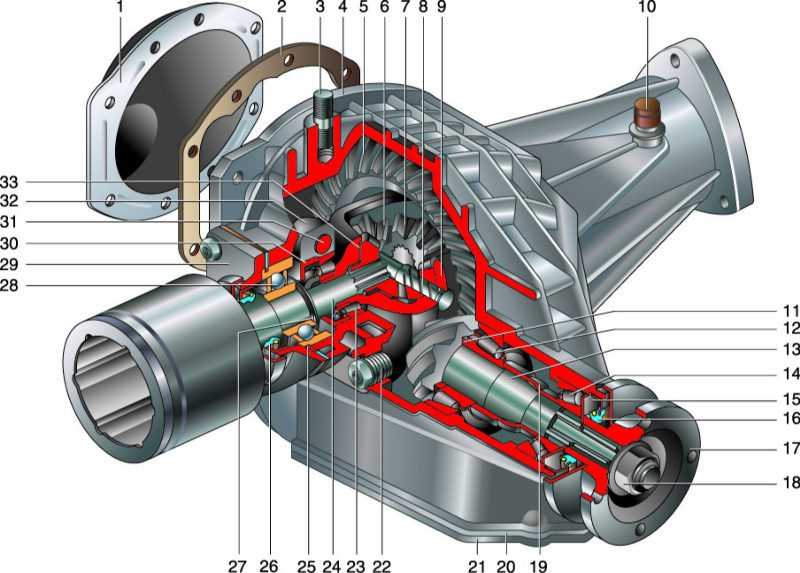

Из каких же деталей состоит такой ответственный механизм? Классическое устройство редуктора предполагает наличие следующих рабочих частей:

• корпусная часть с крышкой, отверстием для проверки уровня технической жидкости;
• комплект подшипников;
• валов — в зависимости от назначения и количества передач помимо входного и выходного добавляется промежуточный;
• детали, реализующие передачу между валами — зубчатые колеса, червячные элементы.

Схема расположения элементов зависит от типа редуктора. Помимо приведенных выше основных элементов, устройство состоит из дополнительных деталей — сальниковых уплотнений, шпонок, регулировочных колец, уплотнительных прокладок.

Устройство

Редукторные механизмы бывают одноступенчатыми и многоступенчатыми. Примером простейшего редуктора является зацепление двух зубчатых колес или шестерен разного диаметра, внешнего типа зацепления. Меньшая шестерня является ведущей, размещается на ведущем валу редуктора. Этот вал получает крутящий момент от двигателя. Большая шестерня является ведомой и закрепляется на ведомый вал. При разнице в количестве зубьев между шестернями в 3 раза ведущая совершит один полный оборот, а ведомая провернет вал лишь на треть. Тяговое усилие на ведомом валу возрасте в 3 раза по отношению к выдаваемому усилию двигателя.

Ведущий вал редуктора всегда чуть меньше ведомого — это конструктивная особенность из-за разницы в моментах помогает определить его тип. Использование таких элементов как сальниковые уплотнения необходимо для герметизации смазки внутри корпуса редуктора. Шпонки фиксируют зубчатые колеса на валах. Схемы редукторов необходимы для полного отображения всех элементов с указанием маркировки и размеров.

Шестерни на валах располагаются внутри корпуса с посадкой на подшипниках. Смазка реализуется частичным или полным заполнением объема корпуса технологическим маслом. Вязкость и состав масла в промышленных и автомобильных редукторах отличаются. При частичном заполнении ванночки (часто встречается на промышленных редукторах) зубья шестеренки, опускаясь вниз, захватывают на себя масло и таким образом осуществляют смазку зоны контакта в передаче. Масло подлежит замене: для коробки передач график устанавливается от пробега авто в километрах, для промышленного редуктора зависит от наработки в часах.

В зависимости от требуемого передаточного числа, количество ступеней увеличивается, элементы, передающие крутящий момент, меняются. Для моста в легковом автомобиле с полным приводом характерно равное передаточное число в переднем и заднем механизме — для синхронности вращения колес.

Крышка необходима для доступа и осмотра строения внутренней конструкции без полного разбора механизма. Детали подлежат периодической ревизии на предмет износа.

Принцип действия

Принцип работы механического редуктора заключается во взаимодействии зубьев деталей, передающих крутящий момент. Силовой агрегат подает крутящий момент на ведущий вал механизма, выходной      вал выдает пониженные обороты и повышенный крутящий момент. Если механизм скоростной, то происходит повышение оборотов вала и снижение силового момента. Редуктор как силовое звено работает над передачей момента исполнительному механизму.

Маркировка

Для обозначения моделей редукторов применяются комбинации букв и цифр, характеризующие параметры и тип устройства. На первом месте указывается число ступеней и вид передачи:

• червячный — Ч;
• цилиндрическое — Ц;
• глобоидное — Г;
• коническое — К;
• планетарные — П.

Для комбинированных моделей на первое место ставится буква, означающая первую передачу:

• цилиндрически-червячные — ЦЧ;
• конически-цилиндрические — КЦ;

Количество передач определенного вида обозначается цифрой, проставляемой перед буквой передачи.

Технические характеристики

Технические характеристики любого редуктора включают в себя:

• крутящий момент;
• передаточное число;
• передаточное отношение;
• число и тип ступеней;
• расположение валов.

Сведения о данных характеристиках указываются в сопроводительной инструкции и дублируются на табличках, закрепленных на устройстве. Каждый технический показатель важен для подбора механизма под конкретную производственную задачу. Мощность редуктора характеризуется предельным крутящим моментом, передаваемым на исполнительный механизм.

Передаточное число

Является основной характеристикой передачи, на основе нее ведется расчет всех остальных параметров механического узла. Передаточное число указывает на изменение числа оборотов в зацеплении ведущей и ведомой шестерни. Для расчетов непосредственно на передаче считается число зубьев ведущей и ведомой шестерни. Для примера:

• ведущая шестерня имеет 15 зубов;
• ведомая — 60.

Делим 60 на 15 и получаем значение передаточного числа 4. Число оборотов выходного вала уменьшится в 4 раза, а крутящий момент возрастет на 4. Для червячных передач высчитываются зубья колеса и заходы червяка. Общее передаточное число вычисляется как произведение значений у всех пар передач в механизме.

Передаточное отношение

Под передаточным отношением принято понимать зависимость между угловыми скоростями и вращающими моментами валов. В зависимости от величины передаточного отношения механизмы называют:

• редукторами — передаточное отношение больше 1;
• мультипликаторами — передаточное меньше 1. В этом случае первичный или ведущий вал связан с большей шестерней.

Крутящий момент

Значение крутящего момента на выходном валу позволяет определить мощность, с которой будет работать исполнительный механизм. Мощность и момент связаны прямой пропорцией. Момент привода, двигателя на ведущем валу, умножается на значение передаточного числа. Уточненное значение получается, если умножить выражение на размер кпд. Зубчатый редуктор с прямозубой конической передачей имеет КПД 98%. С увеличением количества ступеней КПД немного снижается за счет дополнительного трения в зацеплении.

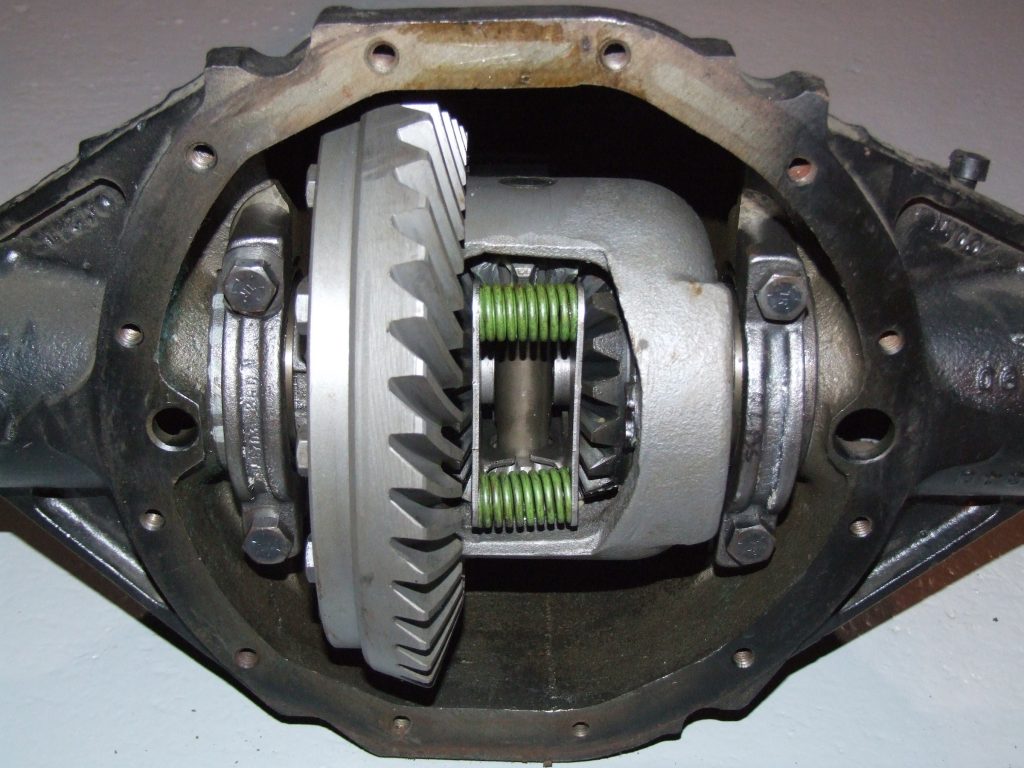

Чем отличается редуктор от дифференциала

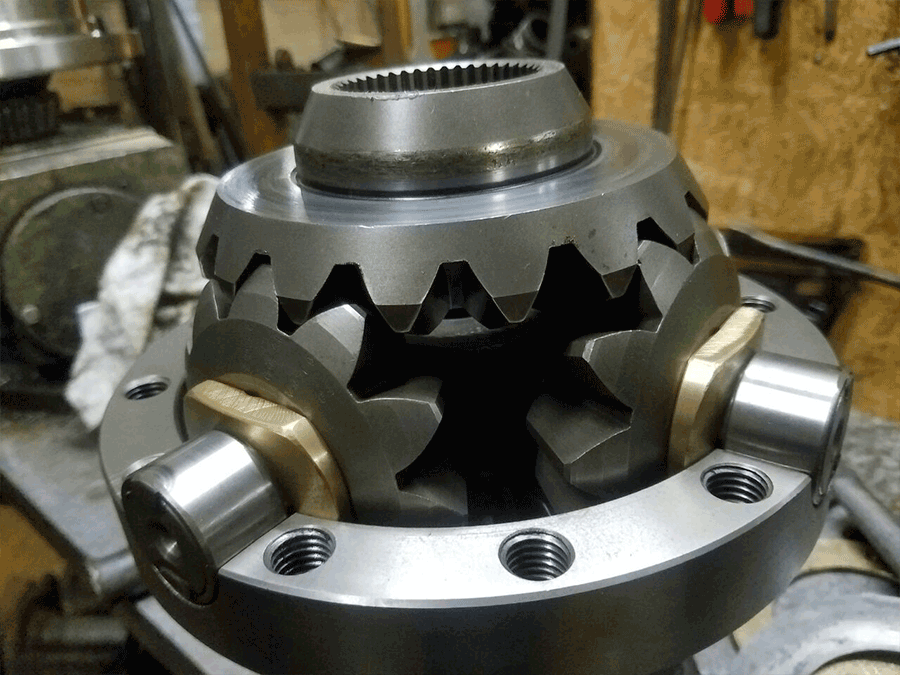

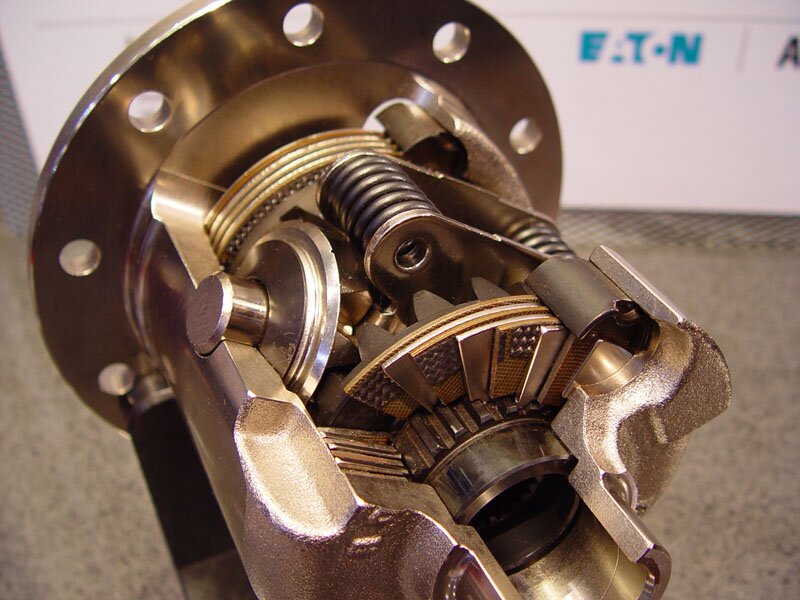

Дифференциал является распределителем полученного крутящего момента между осями. Редуктор же изменяет крутящий момент по величине — в большую или меньшую сторону. Оба механизма являются важными элементами в трансмиссии автомобилей различного класса.

Виды редукторов

Основные виды редукторов, получившие максимальное применение во всех сферах промышленности, зубчатые. Данные механизмы разделяют на группы по:

• типу зацепления в передаче;
• количеству пар передач;
• способу установки;
• положению осей в пространстве.

Зубчатое колесо на ведущем валу воспринимает большую нагрузку за счет высоких оборотов от двигателя. По типу зацепления и форме шестерен, из которых состоит механический редуктор, выделяются:

• цилиндрические;
• конические;
• червячные;
• планетарные;
• комбинированные.

Скоростной редуктор или мультипликатор предназначается для повышения оборотов на выходном валу механизма. Крутящий момент на выходе такого узла маленький. Шестерня вторичного вала меньшая, выполняется более износостойкой.

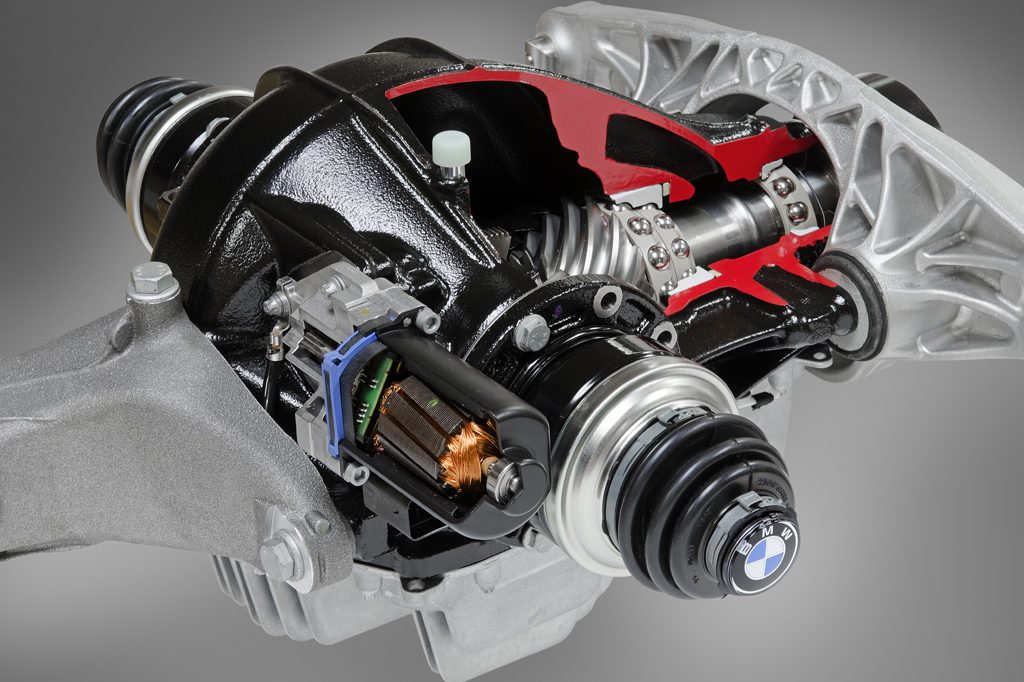

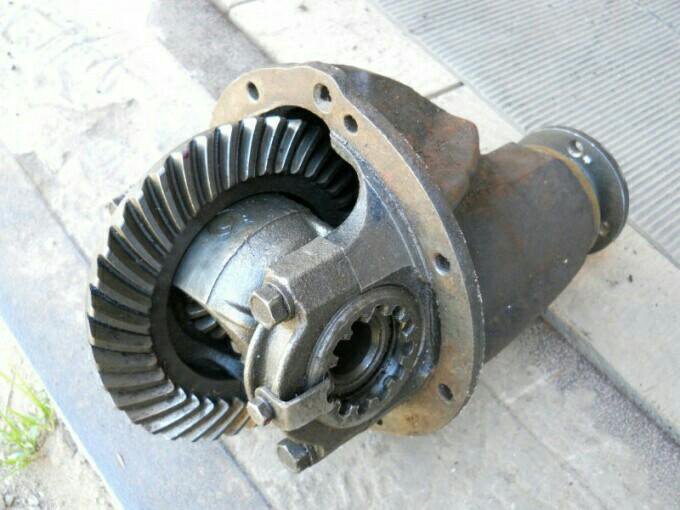

Автомобильный редуктор применяется для передачи крутящего момента на колеса. В зависимости от типа привода, устанавливается на обе оси, либо на переднюю или заднюю в отдельности. Помимо этого, на основе винтовой передачи в каждом автомобиле имеется штатный домкрат — грузоподъемный редуктор с эффектом самоторможения.

Подробнее о видах редукторов.

Цилиндрические

Подавляющее большинство выпускаемых редукторов.  Рабочая форма колес и шестерен в таком редукторе представлена цилиндром. К плюсам таких механизмов относят:

• высокий КПД;
• простота в исполнении и обслуживании;
• большое разнообразие для применения в различных сферах промышленности.

У цилиндрических моделей выделяются формы зуба:

• прямые;
• косые;
• шевронные.

Прямозубые передачи фактически не нагреваются и создают минимальную нагрузку на подшипники. Для передачи больших моментов требуется увеличивать размеры рабочих колес.

Косозубая передача имеет увеличенное пятно контакта за счет расположения зубьев под углом. Это делает ее более тихой в работе. Косозубая передача мощнее и более плавная в работе. К недостаткам относится нагрев, поэтому смазке в таких механизмах уделяется особое внимание.

Шевронными передачами являются узлы с двумя колесами на валу и наклоном зубьев в разные стороны. Такое зацепление еще более мощное, сложность заключается в изготовлении шестерен.

Количество передач и положение валов может быть различным, что существенно увеличивает передаваемый момент в цилиндрических редукторах.

Конические

Поверхность шестерни и колеса в этом случае конической формы, валы устанавливаются под углом. Зачастую применение конической передачи оптимально в комбинированных или понижающих механизмах.

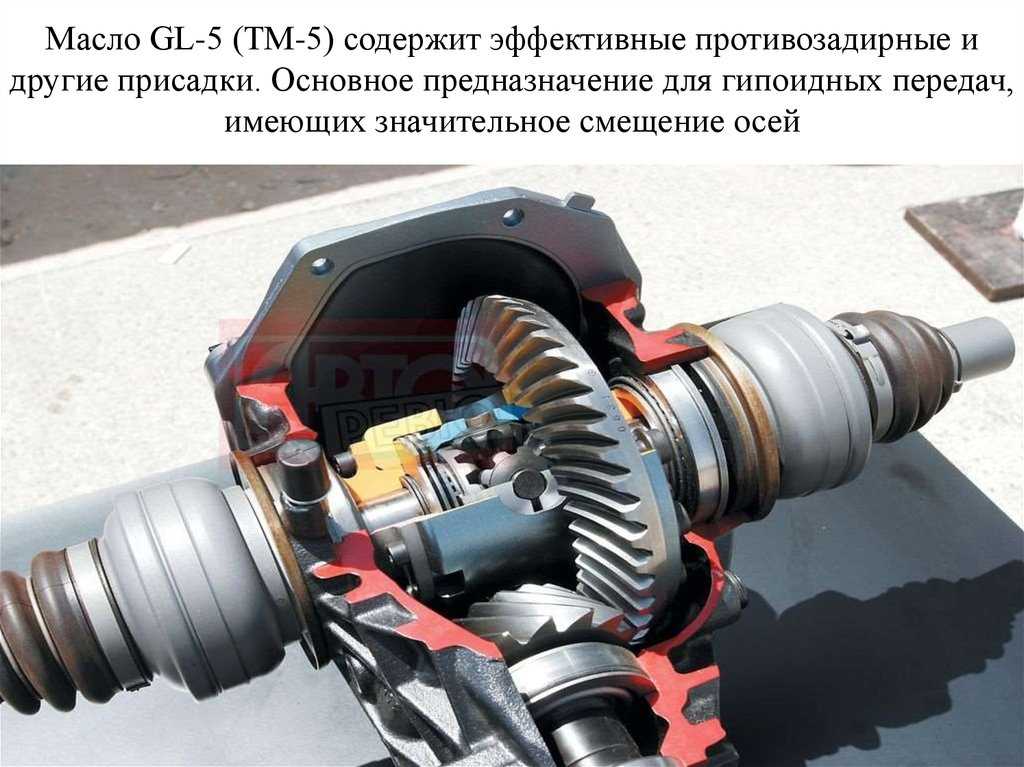

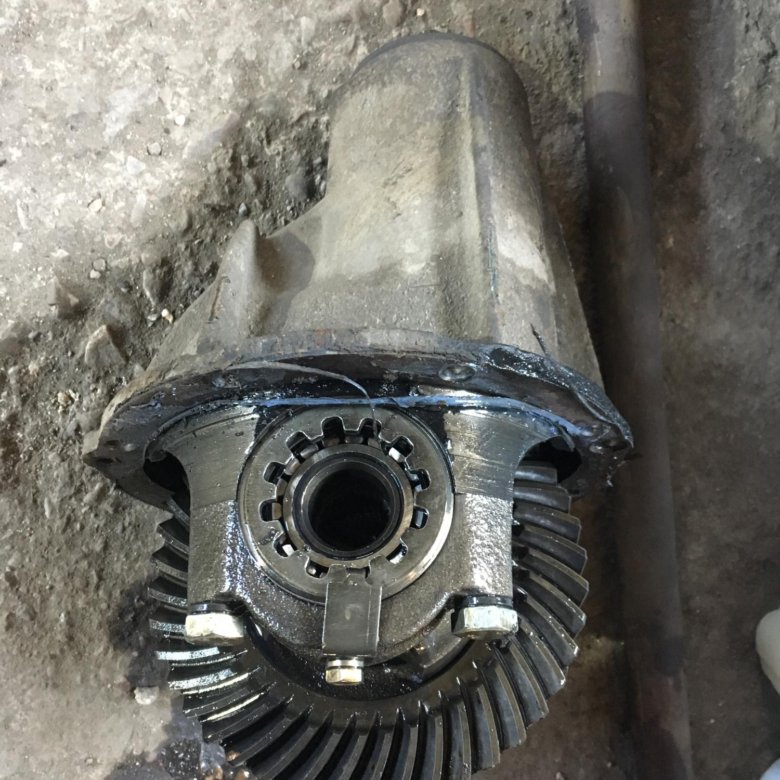

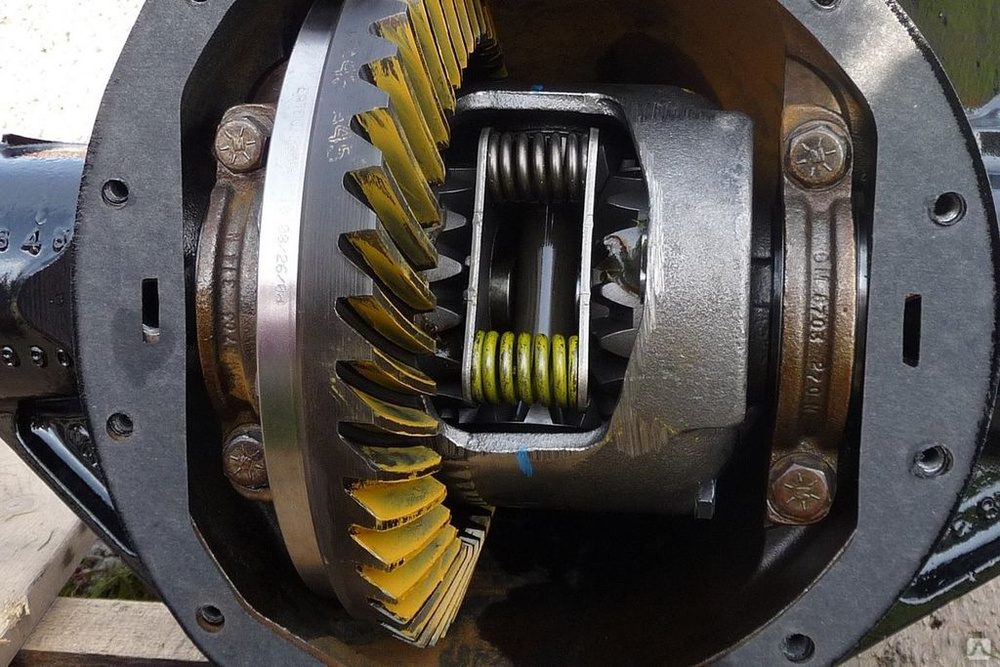

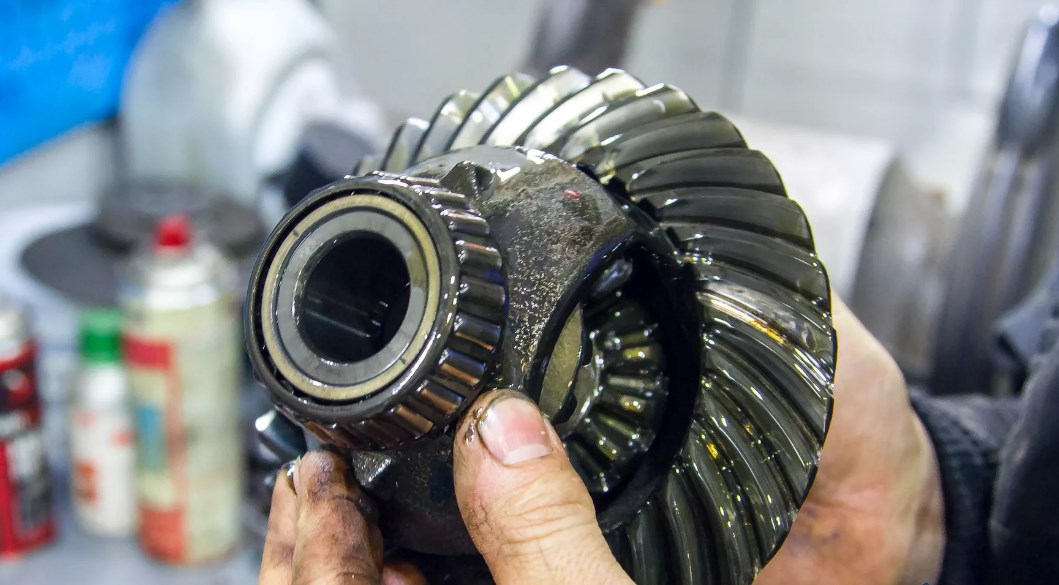

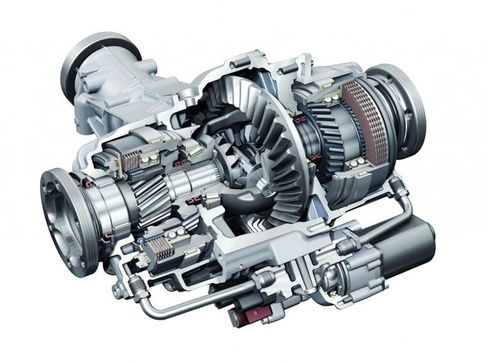

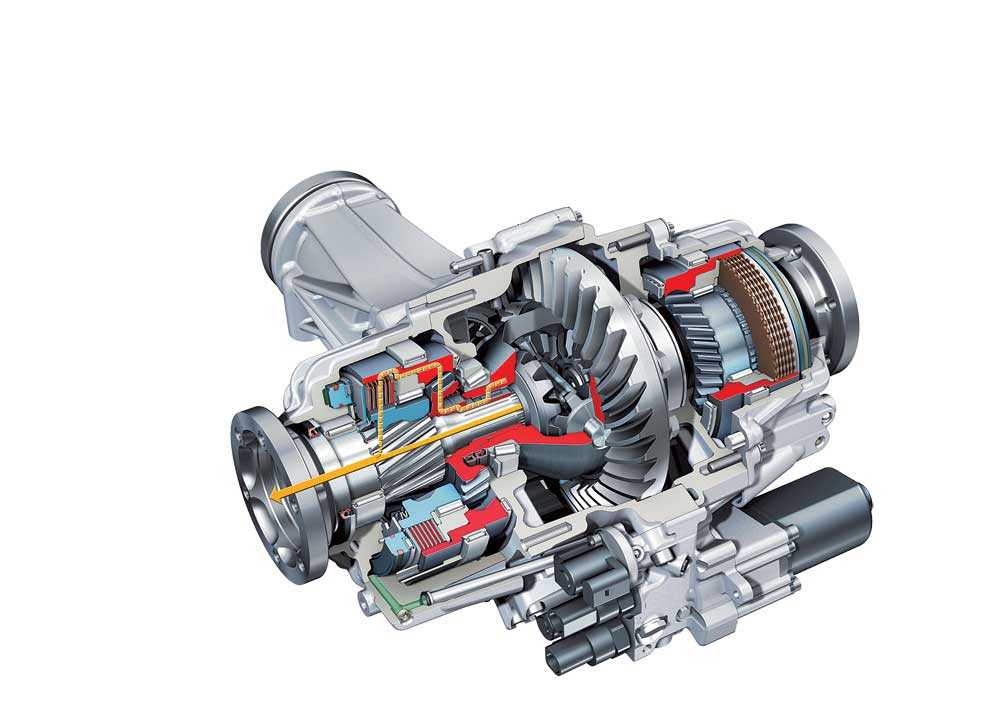

Самым известный пример косозубого зацепления — дифференциал в заднем редукторе.

Служит для понижения крутящего момента. Одно ведущее колесо синхронно вращает 2 шестерни. Вращение —  строго в одном направлении.

Червячный

В качестве ведущей шестерни в зацеплении стоит так называемый червяк. Резьба на нем нарезается в 1, 2 или 4 нити (захода). Валы червяка и ведомого колеса перпендикулярны друг другу. Червяк в зацеплении взаимодействует с несколькими зубами колеса. Высокий показатель трения является причиной тормозящего момента. За счет самоторможения в передаче червячные редукторы применяются в подъемных механизмах и системах с повышенной точностью позиционирования.

Червячная передача бесшумна и работает плавно. К недостаткам относится низкий кпд и повышенный нагрев. Поэтому корпуса данных редукторов делают с ребрами, увеличивающими площадь теплоотдачи.

Планетарный

Планетарные модели отличаются уникальной конструкцией. Колесо неподвижно фиксируется в корпусе. В зацеплении задействованы сателлиты в количестве 4 штук. Они синхронно вращаются от ведущей шестерни в центре.

Водило закреплено с выходным валом и движется вокруг центральной шестерни. Валы сателлитов смонтированы на нем посадкой в подшипники.

Несмотря на конструктивную сложность, механизм мощный и компактный. Применяются чаще всего такие устройства в промышленности и производстве.

Комбинированные

К комбинированным редукторам относят механизмы с передачами различного типа. Чаще всего совмещаются цилиндрические с коническими или червячными парами.

Отдельно выделяется мотор-редуктор. Механизм включает корпус с двигателем и передаточным устройством. Компактность мотор-редукторов позволяет применять их в оборудовании с небольшим объемом свободного места.

Как определить передаточное число редуктора

Для определения передаточного числа редуктора делают один полный оборот вторичного вала и одновременно считают количество полных вращений первичного вала механизма. К примеру, если на полный оборот вторичного вала, первичный совершил 5 оборотов, то передаточное отношение 1 к 5, а передаточное число 5. Для мультипликаторов обороты у валов считаются наоборот.

Неисправности редуктора

К неисправностям редукторов относятся:

• износ зубьев в передаче;
• износ подшипников;
• разгерметизация сальниковых уплотнений;
• перегрев из-за недостаточного уровня смазки.

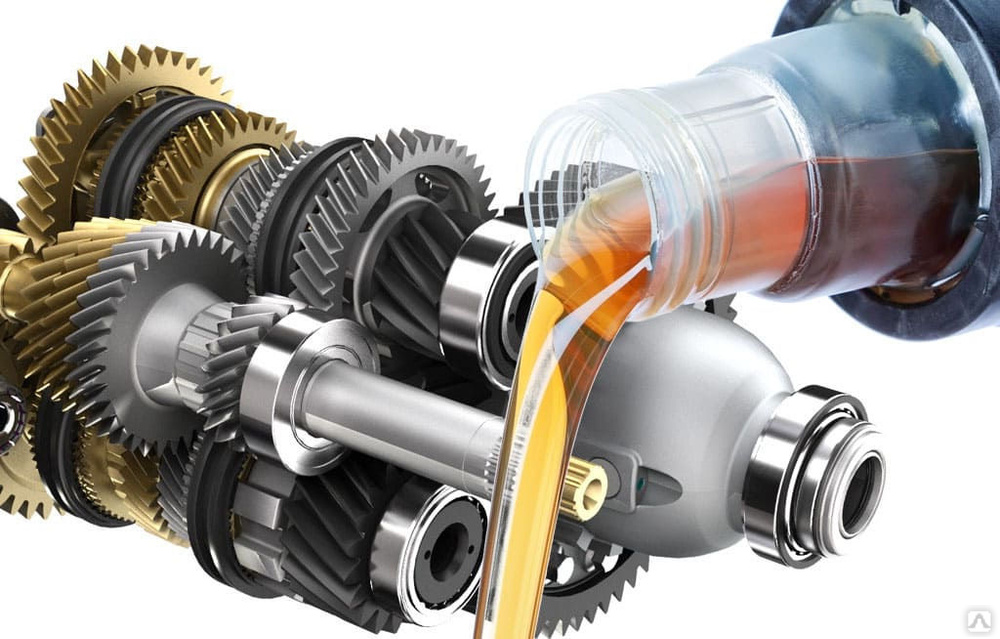

Редуктор в автомобиле страдает чаще всего от несвоевременной замены технологической жидкости, эксплуатации в тяжелых условиях. В том числе, вредна эксплуатация в зимних условиях с маслом не соответствующей вязкости. Все это ведет к скорейшему износу передачи главной пары, появлению люфтов и разбиванию подшипников в корпусе.

Использование коробки передач в автомобиле. Различные типы коробок передач.

Коробка передач используется для передачи мощности от двигателя через сцепление к колесам транспортного средства. Он обеспечивает контролируемое приложение мощности и крутящего момента за счет использования шестерен и зубчатых передач. Автомобиль не смог бы трогаться с места или преодолевать подъемы без коробки передач. Транспортное средство просто заглохнет.

Содержание

Коробка передач в автомобиле — это компонент, который позволяет изменять крутящий момент или скорость вращения двигателя. Первичный вал соединяется с двигателем с одной стороны, а коробка передач с другой. Выходной вал создает определенный крутящий момент, обеспечиваемый различными передаточными числами коробки передач.

Большой крутящий момент необходим для того, чтобы транспортное средство двигалось с места, при ускорении, под нагрузкой и при подъеме по склону. Однако двигатели внутреннего сгорания производят небольшой крутящий момент в небольшом диапазоне скоростей.

Без коробки передач двигатель легко заглохнет. Для двигателей внутреннего сгорания пиковое значение крутящего момента достигается при определенном заданном числе оборотов. С коробкой передач эффективное значение крутящего момента может быть получено в гораздо большем диапазоне оборотов и скоростей.

Сопротивление движущемуся транспортному средству может иметь разные факторы и переменную амплитуду. Передаточные числа каждой из передач гарантируют, что транспортное средство может преодолевать сопротивление на любой скорости, просто переключая передачи и обеспечивая необходимое количество крутящего момента.

Коробка передач также известна как трансмиссия. Для обеспечения плавной работы двигателя на всех оборотах в коробке передач используется система различных передаточных чисел при сохранении постоянной частоты вращения двигателя. Коробка передач также позволяет двигателю развивать высокую скорость на колесах и увеличивать крутящий момент.

Одними из основных частей коробки передач являются первичный вал, также известный как вал сцепления или ведущий вал. Вал сцепления отвечает за передачу мощности от двигателя к коробке передач через сцепление.

Промежуточный вал соединяется с первичным валом. Он состоит из шестерни, которая входит в зацепление с входным валом и главным валом. Он вращается с той же скоростью, что и двигатель, или ниже скорости двигателя, в зависимости от используемого передаточного числа.

Выходной вал также известен как главный вал. Он вращается с разной скоростью и отвечает за различное количество производимого крутящего момента.

Все валы должны иметь подшипники для уменьшения трения и облегчения вращения. Шестерни – это детали, которые передают крутящий момент с одного вала на другой. Крутящий момент, создаваемый каждой шестерней, зависит от количества зубьев шестерни и ее размера.

Наконец, у нас есть вилки переключения передач, которые включают и выключают передачи. Вилка используется для перемещения шестерни вдоль вала, чтобы зацепить ее с другими шестернями.

Назначение коробки передач состоит в том, чтобы гарантировать, что соответствующее количество мощности достигает колес при определенной скорости. В настоящее время используются три основных типа коробок передач – механическая , автоматическая и вариатор (бесступенчатая трансмиссия).

Механическая коробка передач — Это самый простой тип коробки передач. В этом типе трансмиссии для передачи крутящего момента от двигателя к коробке передач используется ручное сцепление, управляемое педалью сцепления. Передачи переключаются вручную с помощью рычага переключения передач. Преимущество этих типов редукторов в том, что они служат дольше и требуют меньше обслуживания. Однако требуется некоторое время, чтобы научиться пользоваться этим типом трансмиссии, и неопытному водителю легко заглохнуть двигатель. Дело в том, что механическая коробка передач является предпочтительной коробкой передач для спортивных автомобилей, поскольку она позволяет водителю максимально использовать мощность двигателя, в отличие от автоматической коробки передач, которая дает доступ только к определенному диапазону оборотов.

Автоматическая коробка передач – в последние годы автоматические коробки передач становятся все более распространенными в автомобилях из-за простоты и удобства, которые они предлагают, особенно при движении по городу и в пробках. Они механически более сложны, чем механические коробки передач, имеют автоматическое сцепление и несколько передаточных чисел для работы на низких и высоких скоростях. Преимущество автоматической коробки передач в том, что водителю нужно просто сконцентрироваться на ускорении и торможении. Передачи переключаются автоматически под управлением ECU (блока управления двигателем) — мощного компьютера на борту автомобиля, который автоматически переключает передачи в зависимости от оборотов двигателя, скорости автомобиля и величины сопротивления, например, при подъеме в гору, ускорении или трогании с места.

Автоматическая коробка передач состоит из ряда сложных компонентов, которые необходимо регулярно обслуживать, чтобы они оставались работоспособными. Это делает их более дорогими, чем механические коробки передач, но их легче использовать в городском потоке, где в идеале они должны проводить большую часть своего времени.

Бесступенчатая трансмиссия — вариаторы имеют большое количество передаточных чисел, которые могут работать в широком диапазоне оборотов. Коробка передач CVT не использует обычные шестерни для получения различных передаточных чисел. Он состоит из ремня, приводящего в движение два шкива, изготовленных из резины или металла. Шкивы могут изменять свой диаметр, позволяя трансмиссии CVT переключаться между разными передаточными числами.

Вариаторы обеспечивают хорошую экономию топлива и неограниченные передаточные числа. Эта коробка передач хорошо подходит для езды по городу, движения с частыми остановками, требующими быстрого ускорения. Однако коробка передач плохо работает в условиях бездорожья из-за недостаточного крутящего момента, который она может создавать. Даже эффективность торможения двигателем низкая. Коробка передач CVT также требует тщательного обслуживания ремней и шкивов.

AMT (автоматическая механическая трансмиссия) – Коробка передач AMT представляет собой тип полуавтоматической трансмиссии, в которой используется электромеханическое сцепление. Водитель не использует педаль сцепления при переключении передач. Эти типы трансмиссий менее затратны, чем полностью автоматические трансмиссии, и очень удобны в использовании. Коробка передач основана на установке механической коробки передач. Приводы сцепления и переключения передач контролируются TCU (блоком управления коробкой передач).

Материалы, из которых изготовлены шестерни, и их конструкция важны для долговечности, низкой стоимости и высокой прочности. Для изготовления зубчатых передач используется различное сырье. Каждый материал имеет свои преимущества, обеспечивающие превосходную производительность.

Наиболее часто используемыми материалами являются сплавы меди, сплавы алюминия и сплавы железа. Термопласт также может использоваться в определенных приложениях.

Медные сплавы – эти сплавы используются, когда шестерни будут подвергаться воздействию коррозионной среды и должны быть немагнитными. Различные медные сплавы используются в различных приложениях из-за их пластичных свойств. В зависимости от сплавов может быть достигнута различная прочность.

Железные сплавы – эти сплавы используются, когда требуется повышенная прочность. Сплавы железа используются там, где подходят медные сплавы, но магнитные свойства не имеют значения.

Алюминиевые сплавы – Алюминий обладает хорошей прочностью и малым весом, что может быть преимуществом в приложениях, где вес имеет значение. Алюминиевые сплавы устойчивы к коррозии и окислению. Хотя алюминиевые сплавы дороже, чем сплавы железа, их легче обрабатывать в зубчатых колесах, что компенсирует стоимость материала.

Коробка передач или трансмиссия состоит из набора шестерен, синхронизирующих и зацепляющих колец, механических компонентов переключения передач и корпуса из железа или алюминия. Коробка передач также известна как система трансмиссии, потому что этот компонент передает мощность от двигателя на карданный вал и колеса.

В систему трансмиссии входит сцепление, которое передает крутящий момент от коленчатого вала, маховика на первичный вал коробки передач, и дифференциал, который распределяет мощность между двумя колесами через карданный вал. Когда дифференциал и коробка передач объединены в единое целое, это называется трансмиссией.

Передаточное число — это просто отношение числа оборотов входной шестерни к числу оборотов выходной шестерни. Входные шестерни получают мощность от двигателя, а выходные шестерни передают мощность на колеса. Используя шестерни разных размеров для входных и выходных функций, для каждой передачи (1-й, 2-й, 3-й и т. д.) определяется передаточное число, которое используется для передачи необходимого количества крутящего момента для плавного движения колес.

Более простой способ измерения передаточного отношения состоит в том, чтобы рассмотреть количество зубьев на входной шестерне и разделить его на количество зубьев на выходной шестерне. Обычно нижние передачи 1-я и 2-я имеют передаточное число выше 1, 3-я передача является прямой передачей, то есть передаточное число равно 1, а 4-я и 5-я повышающие передачи имеют передаточное число меньше 1. Однако каждый автомобиль имеет уникальный набор передаточных чисел. заранее определенные передаточные числа, которые лучше всего подходят для конкретного двигателя и условий вождения. Передаточные числа также важны для обеспечения хорошей экономии топлива. Часто гоночные автомобили имеют короткие передаточные числа, что способствует быстрому ускорению на всех передачах за счет экономии топлива.

Первичные шестерни находятся на первичном валу и используются для привода шестерен, размещенных на главном валу. Шестерни на главном валу (выходные шестерни) свободно вращаются с помощью подшипников. Селектор вилки переключения передач перемещает шестерни на входном валу так, чтобы они вошли в зацепление с шестернями на вторичном валу. Затем главный вал начнет вращаться со скоростью включенной входной шестерни. Главный вал, также известный как выходной вал, передает этот крутящий момент на колеса.

В автомобиле сцепление используется для передачи крутящего момента, создаваемого двигателем, на первичный вал коробки передач. Сцепление позволяет прерывать крутящий момент путем сцепления или расцепления с маховиком. Это происходит, когда автомобилю нужно тронуться с места или при переключении передач в движущемся автомобиле. Сцепление представляет собой механический компонент, который используется для включения или отключения передачи мощности от двигателя к коробке передач и от карданного вала к колесам.

Различные части сцепления включают маховик, подшипники, диск сцепления, нажимной диск, кожух сцепления, рычаг выключения и вал сцепления.

Маховик является частью двигателя и сцепления. Он соединяется с коленчатым валом на одном конце и соединяется с нажимным диском сцепления на другом конце.

Подшипники поддерживают конец коленчатого вала и первичный вал. Они также предотвращают раскачивание диска сцепления.

Диск сцепления содержит фрикционные диски, передающие мощность от двигателя на первичный вал. Фрикционные диски изготовлены из термостойкого асбестового материала и обеспечивают необходимое трение для передачи крутящего момента от маховика к первичному валу.

Прижимная пластина содержит нажимные пружины и изготовлена ​​из чугуна, поскольку она должна быть прочной и выдерживать большие нагрузки. Нажимной диск оказывает усилие на диск сцепления против маховика.

Сцепление приводится в действие педалью сцепления в автомобиле с механической коробкой передач. При нажатии педали сцепления сцепление выключается вместе с двигателем и коробкой передач. При отпускании педали сцепления сцепление входит в зацепление с коробкой передач, и мощность может передаваться на колеса.

В автомобилях используются различные типы сцеплений, такие как однодисковое сцепление, многодисковое сцепление, конусное сцепление и центробежное сцепление.

Двигатели внутреннего сгорания работают с различной мощностью и крутящим моментом. Диапазон полезного крутящего момента находится в той части частоты вращения двигателя, которую коробка передач предназначена для наилучшего использования. Если бы коробка передач отсутствовала, автомобиль глох бы при трогании с места или при оказании транспортному средству определенного сопротивления. Двигатель на самом деле работает на более высокой скорости по сравнению с колесами. Коробка передач или трансмиссия используются для снижения этой скорости в зацеплении и передачи полезного крутящего момента на ведущие колеса.

Каждый двигатель имеет красную черту оборотов, которая определяется как максимальное число оборотов, которое двигатель может физически развить. Переключая передачи, мы предотвращаем слишком высокие обороты двигателя вплоть до красной линии и поддерживаем мощность и крутящий момент на оптимальном уровне. В лучшем случае двигатель должен работать на заданных оборотах, чтобы добиться максимальной производительности. Это может быть достигнуто с помощью трансмиссии CVT. В механических коробках передач водитель должен переключать передачи на правильных оборотах. Наконец, в автоматических коробках передач ECU решает, при каких оборотах следует переключать передачи для оптимального распределения крутящего момента и мощности.

Следите за нашими новостями Google!

Колин Диас

90 Сообщений

Автомобильный энтузиаст. Поклонник хэви-метала. Поклонник классических автомобилей.

Автомобильные коробки передач: как работают механические и автоматические коробки передач

Коробка передач является одним из строительных блоков современного автомобиля. Неудивительно, что это также одна из самых сложных частей оборудования внутри любого автомобиля.

Двигатель автомобиля соединяется с его коленчатым валом, который вращается тысячи раз в минуту, согласно книге «Трибологические процессы в системах клапанного механизма с легкими клапанами» (открывается в новой вкладке). Это слишком быстро для колес, поэтому шестерни преобразуют мощность в скорости, с которыми колеса могут справиться. В шестернях используются блокирующиеся зубья, соединяющие маленькие быстро движущиеся шестерни с более крупными шестернями с большим количеством зубьев, и эта большая шестерня вращается с меньшей скоростью.

Нижние передачи имеют более крупные зубья и позволяют двигателю развивать высокое усилие без быстрого движения автомобиля, что идеально, если вы едете медленно или в гору, согласно журналу Transportation Research Part A: General (opens in new tab ).

Более высокие передачи обеспечивают большую скорость, а не крутящий момент, что отлично подходит для плавного движения по автостраде.

Низкие передачи обеспечивают большую мощность, а более высокие передачи обеспечивают большую скорость, но чтобы достичь этих высоких скоростей, вам нужно переключаться между передачами вверх. Большинство автомобилей имеют как минимум пять передач, что дает водителям более точный контроль над мощностью и скоростью.

Механические коробки передач

Механические коробки передач сложны — вот как работает коробка передач в большинстве автомобилей.

История шестерен

Коробки передач существуют уже давно. Согласно материалам конференции AIP , первую современную механическую коробку передач продемонстрировали французские изобретатели Луи-Рене Панар и Эмиль Лавассор в 1894 году, а Луи Рено усовершенствовал конструкцию в 1898 году. В 1928 году Cadillac представила синхронизированную систему. для более плавного переключения передач.

Связанный: Формула 1: технологии, формат и факты о Ф1

Шестерни для других целей даже старше, чем автомобили, и остатки древних шестерен были обнаружены в Китае 4-го века. Старейшие в мире рабочие часы используют шестеренки для определения времени в Солсберийском соборе с 1386 года. (Изображение предоставлено Getty Images)

Большинство автомобилей по-прежнему используют либо механическую, либо автоматическую коробку передач, но некоторые новые автомобили оснащены современными системами вариатора или двойного сцепления, по данным Driving.ca .

CVT означает «бесступенчатая трансмиссия». Это разновидность автоматической коробки передач, но она отличается от обычного оборудования одним ключевым моментом. Согласно данным Международного журнала научных и инженерных исследований, вместо обычных передач, при которых водитель может чувствовать переходы, коробки передач CVT имеют конусообразную конструкцию и систему шкивов для создания плавного перехода вверх и вниз в диапазоне мощности автомобиля. в новой вкладке). Это эффективная система, которая часто используется в гибридных автомобилях.

Системы двойного сцепления часто встречаются в полуавтоматических автомобилях, позволяя автомобилю предварительно выбирать передачи, а это означает, что водитель может переключать передачи невероятно быстро. Эта система часто присутствует на высокопроизводительных автомобилях и автомобилях с лепестками переключения передач на рулевом колесе.

Механические коробки передач также не застрахованы от инноваций. Volkswagen выпустил новую механическую коробку передач под названием MQ281, которая повышает эффективность и снижает выбросы , согласно веб-сайту Volkswagen .

Автоматические коробки передач

По данным Международного журнала автомобильного дизайна , автоматические коробки передач появились в продаже в 1940-х годах, и сейчас они часто более популярны, чем механические коробки передач. По данным Readers’ Digest (открывается в новой вкладке), на самом деле подавляющее большинство водителей в США используют транспортное средство с механической коробкой передач.

Связанный: Центральный замок: как работает электрическое запирание дверей автомобилей

В автоматических коробках передач отпадает необходимость в педали сцепления, которая отключает двигатель от трансмиссии для переключения передач. Вместо этого они используют систему гидротрансформатора, полагаясь на трансмиссионное масло для передачи энергии от входного вала к шестерням. Компьютеры в автомобиле точно определяют, когда нужно переключать передачи.

Это обеспечивает плавное переключение передач и более легкое вождение, а автоматические коробки передач часто более эффективны, чем их аналоги с механической коробкой передач.

Дополнительные ресурсы

Наглядную демонстрацию механической коробки передач можно посмотреть в этом видео от Lesics (откроется в новой вкладке). Чтобы узнать больше о будущем автомобильных передач, прочитайте эту статью на веб-сайте Volkswagen (откроется в новой вкладке).

Библиография

• «Принципы работы клапанного механизма (откроется в новой вкладке)». Трибологические процессы в системах клапанного механизма с облегченными клапанами. Новые исследования и моделирование (2016).
• «Оптимальное вождение для экономии топлива на одном автомобиле (откроется в новой вкладке)». Транспортные исследования Часть A: Общие.
• «Расчет передаточного числа и сравнение между спортивным внедорожником (внедорожником) и гоночным приложением (откроется в новой вкладке)». Материалы конференции AIP (2018 г.).
• «Автоматизация вождения: изучение философии дизайна у авиации (откроется в новой вкладке)». Международный журнал дизайна транспортных средств (2007 г.).
• «Вариатор конического типа с высокоскоростными вариантами (открывается в новой вкладке)». Международный журнал научных и инженерных исследований (2015 г.).

Майк — независимый журналист и консультант по технологиям, увлеченный играми, футуристическими технологиями и автоспортом. Ранее Майк работал писателем в журнале PC Pro и публиковал статьи о технологиях для многих других СМИ, включая TechRadar, Wired, PC Advisor, Stuff, The Inquirer и Red Bull Gaming.

Что такое коробка передач? Описание типов, деталей и функций

Опубликовано 15 марта 2022 г. / Пол Марш / 0 комментарий

Я не думаю, что есть кто-то, кто не обращает внимания на основную функцию коробки передач в автомобиле. Вы можете представить автомобиль без коробки передач? Это было бы медленно, нестабильно и невероятно шумно. Кроме того, вы можете не знать, что коробка передач стабилизирует двигатель. Двигатель и другие узлы автомобиля без коробки передач находились бы под огромным давлением.

Даже если вы не водитель и не владелец автомобиля, вы все равно знаете, что на разных передачах разные скорости. Во многих современных автомобилях имеется до пяти передач. В настоящее время также исследованы шесть с лишним передач. Lexus экспериментирует с восемью передачами. Итак, коробка передач автомобиля постоянно развивалась и развивалась.

Поговорим о коробке передач автомобиля подробнее.

Первый вопрос, который, несомненно, волнует вас: что такое коробка передач в автомобиле? Коробка передач — это механический компонент, используемый для изменения скорости (об/мин) и увеличения крутящего момента двигателя с точки зрения непрофессионала. Теперь что касается расположения коробки передач в автомобиле, то она одним концом соединяется с мотором. Вал двигателя связан с коробкой передач через шестерни. Передаточное отношение будет определять скорость и крутящий момент.

А зачем машине коробка передач? Для стабилизации и поддержания оборотов двигателя. Коробка передач поддерживает частоту вращения двигателя во внешних условиях, скорости автомобиля и нагрузке. Короче говоря, коробка передач помогает вашему автомобилю работать с большей скоростью.

Коробка передач автомобиля состоит из множества основных частей и компонентов. Мы быстро рассмотрим их все.

• Ведущий вал/ вал сцепления
• Основной вал
• Промежуточный вал/ промежуточный вал
• Шестерни
• Подшипники
• Вилка переключения передач

| Читайте также: Что такое сцепление? Его типы, применение и работа |

Если говорить о типах коробок передач в автомобиле, то можно выделить три существенные категории. Мы подробно обсудим конструкцию автомобильной коробки передач каждой, чтобы вы могли понять, какая из них может быть вашей.

Когда мы говорим о механической коробке передач в автомобиле, существует три типа коробок передач:

1. Коробка передач со скользящим зацеплением . Считается, что это самая простая форма коробки передач, коробка передач со скользящим зацеплением имеет прямозубые шестерни. На главном валу расположены три шестерни, а остальные четыре прикреплены к промежуточному валу.

2. Редуктор с постоянным зацеплением . Как следует из названия, здесь все шестерни находятся в постоянном зацеплении. Все шестерни косозубые, кроме задней. При этом кулачковые муфты используются для включения и выключения передач.


Коробка передач с синхронизатором – Коробка передач с синхронизатором имеет синхронизатор, аналогичный вышеописанному типу. Вместо скользящих кулачковых муфт в синхронизированной коробке передач используется синхронизатор для изменения передаточного числа. Две шестерни входят в фрикционный контакт для выравнивания скорости.

Планетарная передача, также известная как планетарная передача, имеет две передачи. При этом центр одной шестерни вращается вокруг центра другой. Отсюда и название планетарный или планетарный редуктор.

Вы, должно быть, видели этот тип коробки передач в современных автомобилях. При этом водитель имеет право выбирать такие параметры, как вперед, нейтраль и назад. Самое приятное то, что когда вы ускоряете или замедляете автомобиль, он автоматически выбирает скорость передачи. Вам не нужно менять рычаг переключения передач, так как он автоматический. Он работает двумя способами:

1. Трансмиссия Hydramatic — В этом случае планетарные передачи приводятся в действие, а центробежный регулятор в трансмиссии является решающей силой. В зависимости от положения дроссельной заслонки и скорости выбирается передача.
2. Трансмиссия с гидротрансформатором — система трансмиссии работает на основе планетарной передачи, гидромуфты и гидротрансформатора. Преобразователь крутящего момента расположен между гибкой пластиной двигателя и трансмиссией и соединяется с источником питания для нагрузки.

| Читайте также Автомобильный двигатель: типы автомобильных двигателей, детали и принципы их работы |

Вы, должно быть, все еще думаете о том, как именно работает коробка передач для моей машины, и как насчет проверки коробки передач автомобиля? Давайте сначала обсудим работу коробок передач автомобилей. Как объяснялось ранее, коробка передач состоит из различных компонентов, таких как шестерни, механизмы переключения передач и механические втулки. Когда мы говорим о шестернях в коробке передач, они бывают разных размеров. Это связано с потребностью автомобиля в изменении крутящего момента из-за внешних условий, таких как дорога и местность.

Первая передача автомобиля с коробкой передач имеет максимальный выходной крутящий момент. Он также является самым большим. Следовательно, первая передача используется на склонах и других скалолазных участках. Передаточное отношение шестерни уменьшается от первой к последней. Следовательно, первая передача используется на склонах и других скалолазных участках.

Еще одна важная вещь, о которой следует помнить, это то, что в стандартной коробке передач есть два комплекта: входная и выходная шестерни. Когда мы прижимаем втулку переключателя к выбранной передаче, она фиксируется на главном валу и начинает вращаться.

1. 1. Как работает умная автомобильная коробка передач?
2. Ответ: Автомобильная коробка передач SMART представляет собой автоматизированную механическую коробку передач. Здесь вы можете выбрать между ручным и автоматическим приводом.
3. 2. Как узнать, какая коробка передач установлена ​​в моей машине?
4. Ответ: На коробке передач вашего автомобиля есть наклейка с кодом коробки передач. Ищите это.
5. 3. Коробка передач и коробка передач — это одно и то же?
6. Ответ: Коробка передач является частью трансмиссии. Под трансмиссией понимается весь процесс трансмиссии, включая коробку передач.
7. 4. Как узнать, поврежден ли мой редуктор?
8. Ответ: Если у вашего автомобиля сломалась коробка передач, вы должны искать утечку жидкости, запах, шум, свет двигателя, вибрацию и т. Д. Проверьте это профессионально. Надеюсь, теперь вы знаете, что такое коробка передач и почему это неотъемлемая часть автомобиля. составная часть. Сервисный центр Acton — один из лучших автосервисов в Великобритании. Мы предлагаем все виды услуг по лучшей цене в городе. Запишитесь на прием прямо сейчас.
