Устройство цилиндрического редуктора — F&F GmbH

Редуктор цилиндрический — это устройство для усиления крутящего момента путем снижения количества оборотов посредством зацепления зубчатых передач. Преимуществом данного типа редукторов являются высокий КПД, способность выдерживать большие нагрузки и передавать большую мощность, а также работать при неравномерных нагрузках, значительном количестве пусков и остановок. Также следует отметить и высокую надежность, обусловленную устройством цилиндрического редуктора, отсутствие самоторможения, малое тепловыделение и широкий ряд передаточных чисел, что расширяет возможности использования данного типа устройств в различных машинах и механизмах.

Кратко рассмотрим устройство цилиндрического редуктора.

• Массивный чугунный корпус.
• Валы и вал-шестерни.
• Узлы зубчатых колес и шестерен с опорами.
• Крышки подшипников и регулировочные кольца

В корпусе редуктора размещены детали передач редуктора, элементы смазки, регулировочные кольца и прочие составляющие.

Высокие прилагаемые нагрузки, конструктивные особенности и устройство цилиндрического редуктора требуют чтобы корпус обладал высокими показателями прочности и жесткости. В противном случае возможна деформация и перекос валов, быстрый выход из строя подшипников и зубчатых передач. Жесткость усиливается ребрами в зонах расположения опор валов. Удобство сборки передач обеспечивает разъёмная конструкция корпуса, состоящая из картера (нижняя часть) и крышки (верхней), где линия разъёма проходит по центру через оси валов. В крышке имеется смотровое окно, в картере — пробка для слива смазки и щуп для замера его уровня.

Определяет устройство цилиндрического редуктора количество и конструкция его зубчатых колес и вал-шестерней входящих в зацепление. Они обеспечивают передачу вращающего усилия. По направлению зуба они могут быть прямозубыми, косозубыми и шевронными. Более плавную работу и высокую нагрузочную способность обеспечивают косозубые и шевронные передачи.

Зубчатые колеса насаживаются на вал с натягом, во избежание проворачивания используются шпоночные соединения. Как правило, входной вал является валом-шестерней, т. е. зубчатая передача является частью самого вала. Вращение валов обеспечивают подшипниковые узлы — шариковые или роликовые. Подшипники с натягом насаживаются на вал и вставляются в специальные гнезда в корпусе. Для устранения зазоров используются специальные регулировочные кольца и крышки. Важной функцией крышек подшипников является и защита от попадания грязи.

В устройстве цилиндрических редукторов используется циркуляционная или картерная смазка. В первом случае смазка поступает постоянно из системы автоматической подачи и удаляется через специальные отверстия, при картерной схеме — смазка заливается вручную в картер и доливается либо меняется по мере необходимости. Для подшипников часто используется густая закладная смазка или централизованная подача масла непосредственно в узел трения.

Другие статьи

Предохранительные муфты

Предохранительные муфты входят в число наиболее ответственных узлов привода, обеспечивающих не только передачу крутящего момента, но и защиту оборудования от чрезмерных нагрузок и др. нештатных ситуаций. Компания «Ф и Ф», в качестве официального представителя в России, предлагает большой выбор муфт одного из ведущих мировых производителей –  компании  FLENDER.

Привод для конвейера

В организации ритмичной работы технологической цепочки промышленных предприятий конвейер играет одну из главных, если не главную роль. При правильном проектировании и использовании надежного оборудования конвейер будет приносить огромную прибыль, при недочётах и непродуманном выборе производителя и поставщика – простои и материальные убытки.

Типы редукторов для химической промышленности

Разберемся, чем должны отличаться редукторы для химической промышленности и что следует учесть при выборе устройств.

Вернуться к списку статей

Что такое редуктор: устройство, виды, применение

Редуктор – это сложный механизм, главной задачей которого является преобразование мощности в полезную работу, а также снижение усилия, необходимого для привода. Основная функция любого редуктора – это передача и изменение крутящего момента (Мк) на валу. Практически все виды промышленных станков в машиностроении и деревообработке оснащаются редукторами. Также они применяются и в бытовой технике. Редуктор передает Мк и преобразовывает его от вала электрического двигателя к исполнительному органу.

Таким образом, редуктор выполняет такой комплекс задач:

1. Повышает Мк на валу.
2. Уменьшает частоту вращения вала.
3. Меняет направление вращения.
4. Меняет угол оси вала на выходе.

В зависимости от сферы применения, конструктивных особенностей и характеристик, данные механизмы делятся на 7 основных групп:

1. Цилиндрические.
2. Конические.
3. Комбинированные.
4. Планетарные.
5. Червячные.
6. Волновые.
7. Мотор-редукторы.

Отличаются редукторы между собой размерами, мощностью, крутящим моментом, максимальной скоростью вращения вала, а также передаточным числом. Далее каждый вид редуктора стоит рассмотреть подробнее.

Цилиндрические редукторы

Эту группу механизмов стоит рассмотреть первой, так как она встречается чаще всего. Применяются цилиндрические устройства в быту и промышленности. Они характеризуются простотой конструкции, высоким КПД и большим Мк. Также у них довольно большой срок эксплуатации. Шестерни цилиндрического редуктора могут быть косозубыми, прямозубыми или шевронными. Плавность хода и выдерживание больших нагрузок обеспечивают косозубые передачи. По количеству ступеней различают 1 и многоступенчатые механизмы. Минусом цилиндрических устройств является невысокое передаточное число. Но чтобы его увеличить, достаточно добавить ступеней.

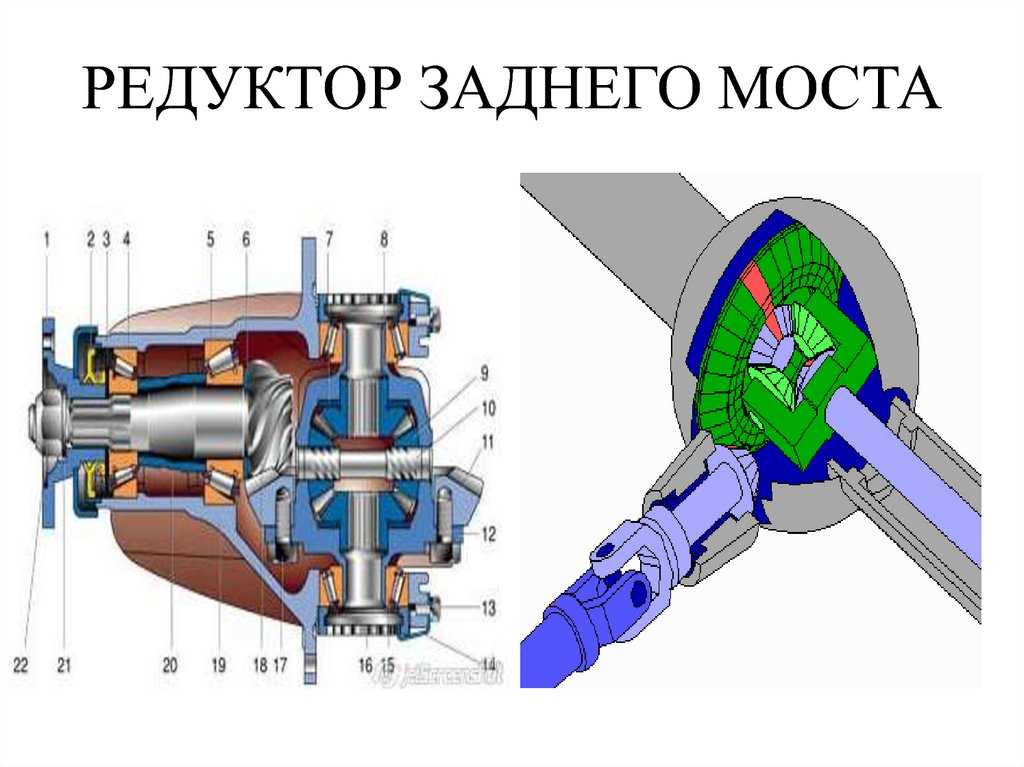

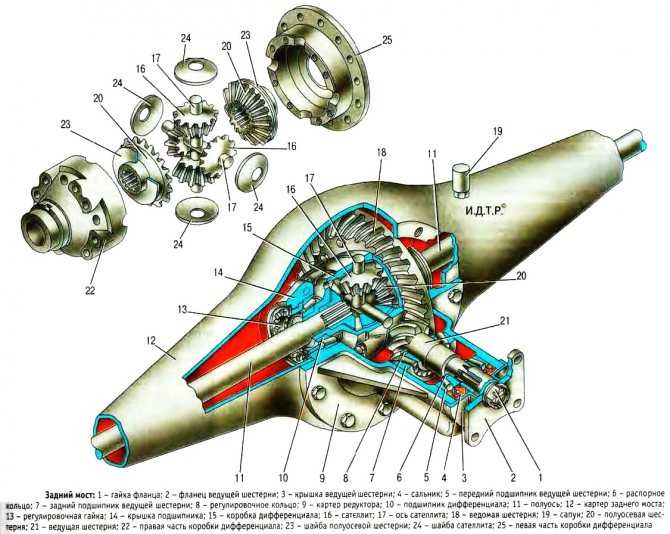

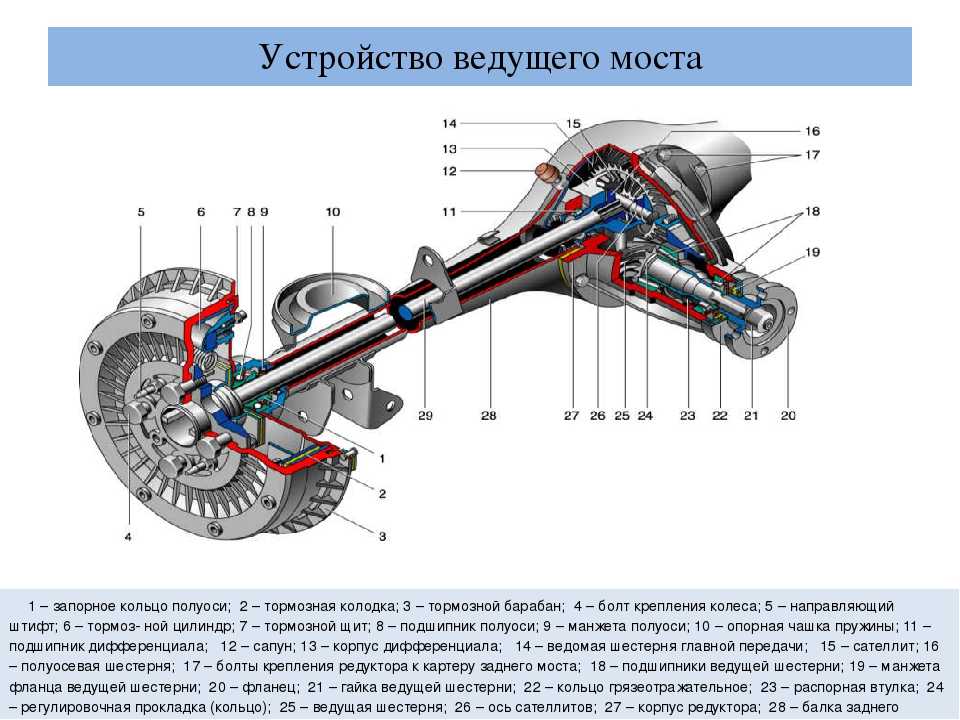

Конические редукторы

Отличаются такие устройства от цилиндрических расположением валов. Здесь оси валов пересекаются, а не располагаются параллельно, как в предыдущем варианте. Шестерни конических редукторов имеют эвольвентное зацепление. Изготавливать такие редукторы довольно сложно, поэтому стоят они дороже цилиндрических.

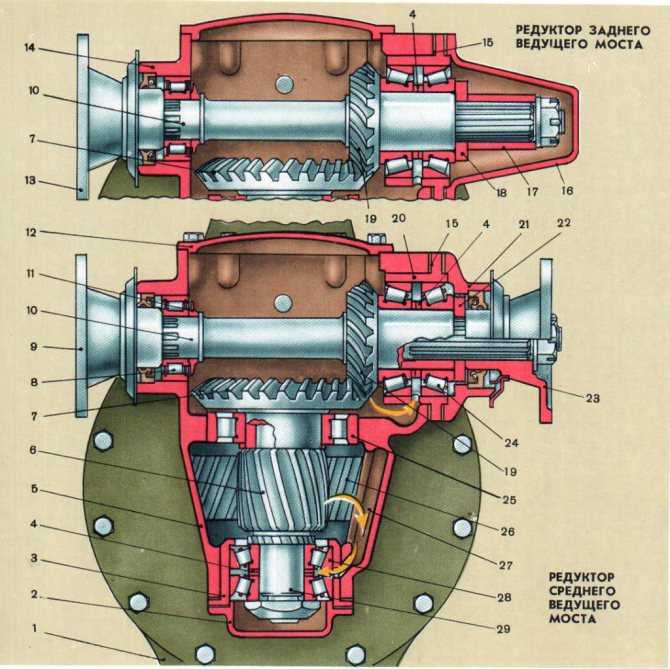

Комбинированные редукторы

Существует множество комбинаций редукторов, но одним из самых популярных является коническо-цилиндрический механизм, который дает большой Мк и высокую скорость вращения валов. При этом валы располагаются под прямым углом, чего невозможно достичь, используя только цилиндрический редуктор.

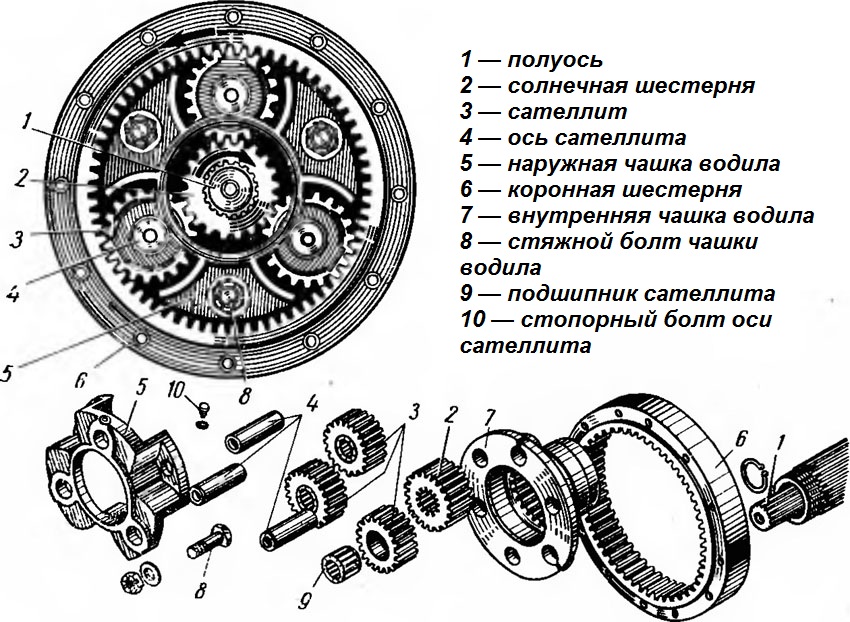

Планетарные редукторы

Они применяются в тяжелой промышленности, машиностроении и автомобилестроении. Их главное отличие – это высокое передаточное число и небольшие размеры.

Червячные редукторы

Оси валов червячного механизма также располагаются под углом 90 градусов, как и в случае с коническим редуктором, но при этом они не пересекаются. Червячные редукторы характеризуются компактными размерами и эффектом самоторможения. Их передаточное число может доходить до 84. Встретить червячный механизм можно в элеваторном оборудовании, в лифтах, а также в насосной технике.

Волновые редукторы

Из преимуществ таких устройств стоит выделить компактные размеры и высокое передаточное число, но минусом считается недолгий срок службы. Применяются волновые механизмы в космической промышленности, а также в приборостроении.

Мотор-редукторы

Это комплексные механизмы, состоящие из редукторов и электродвигателей. КПД у мотор-редуктора высокий, также он отличается компактностью и простотой обслуживания.
