Редуктор рцд 400: Редуктор РЦД-400 — Цена, характеристики, чертежи двухступенчатых цилиндрических редукторов

Редуктор РЦД-400 — Цена, характеристики, чертежи двухступенчатых цилиндрических редукторов

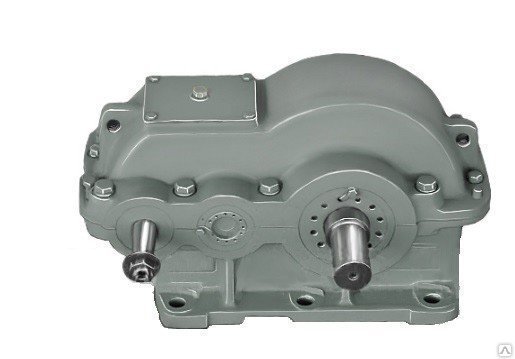

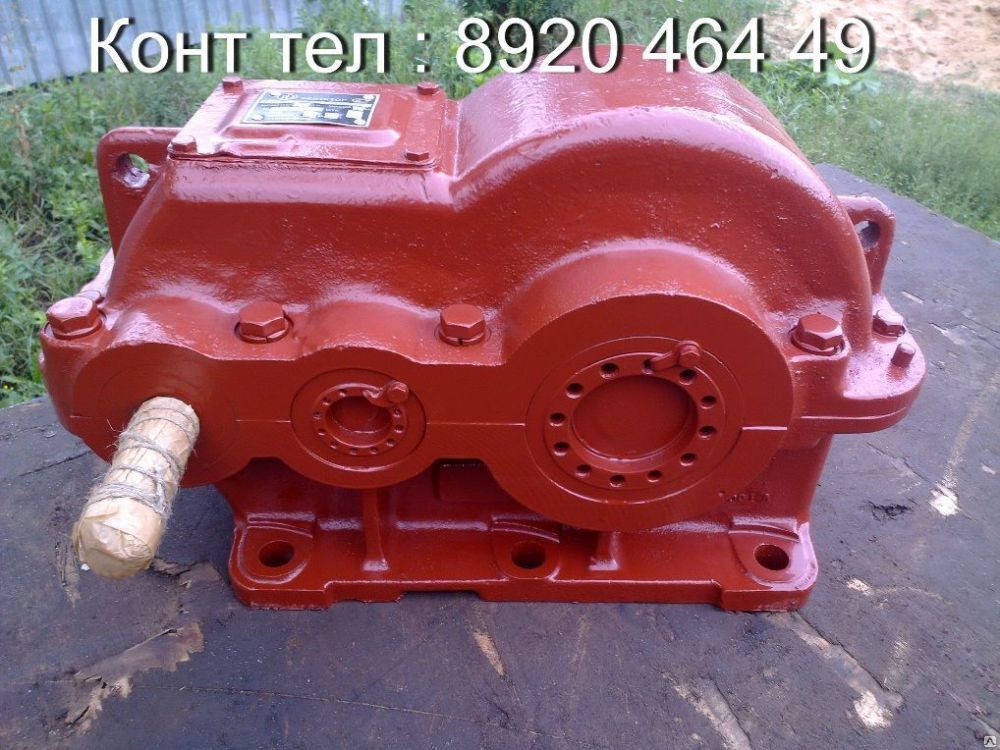

Цилиндрический РЦД-400 – это двухступенчатый редуктор горизонтального типа.с эвольвентным косозубым зацеплением зубчатых колес или зацеплением Новикова. Предназначенный для увеличения крутящего момента и уменьшения частоты вращения на упаковочном, деревообрабатывающем, пищевом с/х оборудовании.

Далее в обзоре — информация с общими характеристиками РЦД-400, советы экспертов СЛЭМЗ по подбору и покупке.

Содержание:

• Технические характеристики
• Покупка и советы эксперта
• Обзор цен
• Чертежи и габаритно-присоединительные размеры
• Характеристики зацепления зубчатых передач
• Варианты сборки и передаточные числа
• Обьем масла и марки подшипников

Технические характеристики

Наименование технических характеристик		Типоразмер редуктора
		РЦД-400-10	РЦД-400-16	РЦД-400-20	РЦД-400-25	РЦД-400-31,5	РЦД-400-40
Передаточные числа		10	16	20	25	31,5	40
Допускаемая радиальная консольная нагрузка на валу, Н	быстроходный	2000
	тихоходный	13800
Номинальный крутящий момент, Н. м		505		480	457		431
КПД		0,98
Вес		287
Режим работы		Повторно-кратковременный S3

Эксплуатационные характеристики

Редуктор РЦД-400 обладают повышенной надежностью в работе, высоким КПД до 98%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³.

Помощь в покупке редукторов РЦД-400

На базе Слобожанского завода Вы всегда сможете не только купить надежный РЦД-400 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.

Совет эксперта СЛЭМЗ

Ключевые проблемы при покупке РЦД-400 – покупка низкокачественных БУ редукторов и безосновательная переплата. Причины — устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных РЦД-400 по оптимальной цене:

1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков — при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
4. БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Цены

Рассматривайте цену в контексте соотношения с качеством. Самые дешевые в Украине РЦД-400 это редукторы БУ, с ценами от 5000 грн. Надежный неликвид с заводской подготовкой и гарантией — от 8800 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.

Цена нового редуктора украинского или российского производств от 10000 грн. Оптимальное решение под ваш техпроцесс помогут найти консультанты «СЛЭМЗ». Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.

Справочные и эксплуатационные параметры

В разделе собрана паспортная техническая информация с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности – какие марки подшипников и какое масло заливать в редуктор РЦД-400.

Чертеж и габариты РЦД-400

L/B/H	aw	aw2	h2	h	L1	l	l1	l2	d	B2
800/360/510	400	250	265	28	280	640	540	190	27	275

Типы и диаметры валов

Размеры валов РЦД-400
Тип исполнения	Вал	l	l1	d	d1	b	t
Цилиндрический	Выход	130	—	85	—	22	93
Конический	Вход	80	58	35	М20*1,5	6	18,05

Редукторы РЦД-400 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы — нестандартное исполнение для РЦД-400 изготавливаемое под заказ.

Характеристики зацепления зубчатых передач

В таблице указаны все номинальные и фактические передаточные числа с параметрами зацепления зубчатых передач редуктора РЦД-400.

Степень редуктора РЦД-400		Модуль нормальный, мм	Ширина колеса, мм	Угол наклона колеса	Число зубьев
					Передаточное число
					10	16	20	25	31,5	40
1	Шестерня	2	60	9	42	30	27	25	20	20
	Колесо				106	118	121	123	128	128
2	Шестерня	3,5	100		28	28	26	24	24	19
	Колесо				113	113	115	117	117	122

Варианты сборки

Варианты сборки – это схема компоновки и расположения основных элементов понижающего редуктора. Наиболее распространенные варианты сборок — 12, 21, 22, 11. Реже встречаются сборки 31,32.

Модельный ряд и передаточные числа

Вариант сборки	Передаточное число						Схема
	10	16	20	25	31,5	40
12	РЦД-400-10-12	РЦД-400-16-12	РЦД-400-20-12	РЦД-400-25-12	РЦД-400-31,5-12	РЦД-400-40-12
11	РЦД-400-10-11	РЦД-400-16-11	РЦД-400-20-12	РЦД-400-25-11	РЦД-400-31,5-11	РЦД-400-40-11
22	РЦД-400-10-22	РЦД-400-16-22	РЦД-400-20-22	РЦД-400-25-22	РЦД-400-31,5-22	РЦД-400-40-22
21	РЦД-400-10-21	РЦД-400-16-21	РЦД-400-20-21	РЦД-400-25-21	РЦД-400-31,5-21	РЦД-400-40-21

Условное обозначение при заказе

В расшифровке маркировки содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.

Обслуживание

В данном разделе вы найдете сведения, которые будут полезны при проведении технического обслуживания.

Размеры подшипников РЦД-400		Объем и марка заливаемого масла
Выходной вал	7318	Количество заливаемого масла		8,4
Количество	2	Марка масла	летнее	ИРП-150 ИТП-200 ТАП-15В
			зимнее	ТСп-10
Входной вал	7507	Периодичность заливки масла		Через 90 дней
Количество	2

Оформление заказа и гарантия

Обратившись в ООО СЛЭМЗ, Вы купите новые редукторы РЦД-400 по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.

Редуктор РЦД-400. Цена. Технические характеристики

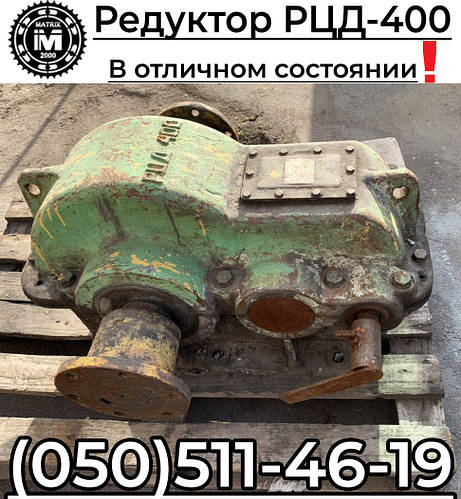

Цилиндрический редуктор РЦД-400 – крановый двухступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы грузоподъемных кранов, горнодобывающая промышленность. Изготавливаются с эвольвентным косозубым зацеплением зубчатых колес или зацеплением Новикова.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор РЦД-400 с передаточными числами 10; 16; 20; 25; 31,5; 40. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора РЦД-400, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктора	Номинальное передаточное число	Номинальная радиальная нагрузка на тихоходном валу, Н	Номинальный крутящий момент на тихоходном валу, Нм	Вес, кг	КПД
РЦД-400	10;16;20;25;31,5;40	23400	1990-2300	287	0,94

Особенности эксплуатации

Технические характеристики редуктора цилиндрического РЦД-400 определяют допустимые режимы эксплуатации:

• Допустима постоянная и плавающая нагрузка;
• Возможно реверсивное включение;
• Для продолжительных режимов и частых включений;
• Максимальная скорость на входе – 1500 об/мин;
• Концентрация пыли до 10 мг/м³.

Марка подшипников

Указаны маркировки подшипников устанавливаемые на быстроходный, тихоходный, промежуточный валы. Данная таблица будет не заменима при замене вышедших из строя подшипников в редукторе РЦД-400.

Типоразмер	Выходной вал		Количество	Промежуточный вал	Количество	Входной вал	Количество
РЦД-400	7318А		2	7311	2	7507	2

Объем заливаемого масла

В данной таблице указан объем заливаемого масла в редукторах РЦД-400. Своевременная замена и правильный объем заливаемого масла – основополагающий фактор продолжительности и безотказной работы. Эксплуатация без масла категорически запрещена!

Модель	Объем заливаемого масла, л
РЦД-400	8,4

Размеры и чертеж редуктора РЦД-400

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора РЦД-400.

awt	awb	H	h2	h	L	L1	l	l1	l2	l3	l4	l5	A	A1	B	d
250	150	510	265	28	800	640	285	190	280	335	330	270	540	275	360	27

Размеры и чертеж валов

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора РЦД400 зачастую используется при присоединении к исполнительному механизму с помощью зубчатых муфт МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Вал	l	d	b	t
Выходной	130	85	22	93

Конический вал

Конический вал редуктора РЦД-400 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Вал	l	l1	d	d1	b	t
Входной	80	58	35	M20*1,5	6	18,05

Варианты сборки редукторов РЦД-400

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы РЦД-400 с вариантом сборки 12, 21, 22, 11. Сборки 31, 32, 33 используются при установке крановых тормозных барабанов с электрогидравлическими тормозами ТКГ на второй конец первичного вала.

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели редуктора содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Все варианты сборки РЦД400 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых РЦД-400 приходится 24 модели с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число	12	11	22	21
10	РЦД-400-10-12	РЦД-400-10-11	РЦД-400-10-22	РЦД-400-10-21
16	РЦД-400-16-12	РЦД-400-16-11	РЦД-400-16-22	РЦД-400-16-21
20	РЦД-400-20-12	РЦД-400-20-11	РЦД-400-20-22	РЦД-400-20-21
25	РЦД-400-25-12	РЦД-400-25-11	РЦД-400-25-22	РЦД-400-25-21
31,5	РЦД-400-31,5-12	РЦД-400-31,5-11	РЦД-400-31,5-22	РЦД-400-31,5-21
40	РЦД-400-40-12	РЦД-400-40-11	РЦД-400-40-22	РЦД-400-40-21

Цена

Цена редуктора РЦД-400 по Украине варьируется в зависимости от новизны и качества. Надежный РЦД-400 с заводской подготовкой и рабочей гарантией может достигать по цене 15000 грн. Цена бу – 8000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор РЦД-400 цену Вам подскажут наши специалисты.

Редуктор РЦД-400 работает с подъемными механизмами и высоким крутящим моментом. Некачественный РЦД400 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор РЦД-400 с передаточными числами 40; 31,5; 25; 20; 16; 10; заказывайте специалистам «Систем Качества»
