Планетарный редуктор: принцип работы, характеристики и разновидности этого устройства

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Двухступенчатый планетарный редуктор представляет собой конструкцию, составленную из шестеренок и других рабочих элементов, которые приводятся в движение посредством зубчатой передачи. При этом двигаются они по принципу, который заложен в механике вращения планет – вокруг одного центра. По этой причине центральная шестерня именуется «солнечной», промежуточные — «сателлитами», а внешняя с внутренним зубчатым сцеплением — «коронной». Кроме этого, самый простой планетарный редуктор состоит из водила. Оно предназначено для фиксации сателлитов относительно друг друга, чтобы они двигались вместе.

Чертеж планетарного редуктора

Для правильной работы устройства необходимо, чтобы одна из составляющих его частей была жестко закреплена на корпусе. В планетарном редукторе, который оснащен водилом, статической частью является именно оно. Кроме этого, жестко закрепленным может быть коронная или солнечная шестеренки.  В случае если ни одна из частей этого устройства не закреплена, имеется возможность расщепления одного движения на несколько, либо слияние двух в одно.

При этом в сцепке с ведущим и ведомым валом может быть как коронная, так и солнечная шестерни, или сателлиты. Этот механизм может осуществлять повышение передаточного числа и снижение крутящего момента и на оборот.

За счет такой конструкции обеспечивается движение ведомого и ведущего валов в одном направлении.

Схема работы планетарного редуктора

Назначение и конструкция редуктора

Служит редуктор для обеспечения понижения передачи и при этом повышения силы крутящего момента. Для обеспечения работы этого механизма вращающийся вал присоединяется к его ведомому элементу.

Это устройство в классическом исполнении состоит из червячных или зубчатых пар, центрирующих подшипников, различных уплотнений, сальников и т.д. Примером планетарного редуктора является шариковый подшипник.  Корпус устройства сложен из двух элементов:

  • крышки;
  • основания.

Смазка всех составных элементов этого устройства производится путем разбрызгивания масла, но в некоторых особенных устройствах это осуществляется при помощи масляного насоса в принудительном порядке.

Принцип работы

То, как будет функционировать этот агрегат зависит от кинематической схемы привода. Так подводку вращательного движения можно осуществлять к любому элементу этой системы, а снятие производить с какого-либо из оставшихся. Передаточное число зависит от того, согласно какой схемы организована подводка и съем вращательного движения.

Понимание того, как работает подобный редуктор, позволяет оценить сложность ремонта и восстановления.

Принцип работы планетарного редуктора

Разновидности планетарных редукторов

В зависимости от количества ступеней, которые они имеют планетарные редукторы подразделяют на:

Одноступенчатые более простые и при этом компактнее, меньше по размерам в сравнении с многоступенчатыми, обеспечивают более широкие возможности по передаче крутящего момента, достижения разных передаточных чисел. Обладающие несколькими ступенями являются достаточно громоздкими механизмами, при этом диапазон передаточных чисел, которые ими могут быть обеспечены, существенно меньше.

В зависимости от сложности конструкции они могут быть:

  • простыми;
  • дифференциальными.

Кроме этого, планетарные редукторы в зависимости от формы корпуса, используемых элементов и внутренней конструкции могут быть:

Через них может передаваться движение между параллельными, пересекающимися и перекрещивающимися валами.

Характеристики основных разновидностей этого устройства

Цилиндрические

Самые распространенные. Коэффициент полезного действия этих устройств достигает 95%. Они могут обеспечивать передачу достаточно больших мощностей. Передача движения осуществляется между параллельными и соосными валами. Они могут оснащаться прямозубными, косозубными и шевронными зубчатыми колесами. Коэффициент передачи может колебаться в пределах от 1,5 до 600.

Цилиндрический планетарный редуктор

Конические

Такое название они носят потому, что в них используются шестеренки, которые имеют коническую форму. Это обеспечивает плавность сцепки и способность выдерживать достаточно большие нагрузки. Могу иметь одну, две и три ступени. Валы в этой разновидности редукторов могут располагаться как горизонтально, так и вертикально.

Конический планетарный редуктор

Волновые

Они представляют собой конструкцию с гибким промежуточным числом. Состоят они из генератора волн, эксцентрика или кулачка, который обеспечивает растяжение гибкого колеса до достижения его контакта с неподвижным. При этом гибкое колесо имеет наружные зубья, а неподвижное — внутренние.

К достоинствам такого типа редукторов относится:

  • плавность хода;
  • высокое передаточное число;
  • возможность передачи движения через герметичные и сплошные стенки.

Они могут быть одно- и многоступенчатыми. Высокоскоростные оснащены подшипниками скольжения, а низкоскоростные — подшипниками качения.

Волновой планетарный редуктор

Достоинства планетарных редукторов

  • Небольшой вес;
  • Широкий диапазон передаточных чисел;
  • Относительная компактность;
  • Собрать и починить такое устройство можно своими руками.

Советы по подбору планетарного редуктора

Главное в этом деле — правильно произвести расчет основных параметров нагрузки и существующих условий эксплуатации этого устройства.

Выбор производиться в зависимости от:

  • типа передачи;
  • максимально допустимых осевых и консольных нагрузок;
  • типоразмера этого устройства;
  • диапазона температур, в которых редуктор может использоваться длительный период и не терять при этом своих полезных качеств и свойств.

Делаем планетарный редуктор своими руками

Первым делом производится проектирование будущей конструкции в зависимости от конструктивных особенностей изделия и задач, которые планируется решать с его использованием. При этом производится расчет таких параметров как передаточное число, расположение валов, количество ступеней и т.д.

Составные части планетарного редуктора

Далее производится определение межосевого расстояния. Этот показатель очень важен, так как указывает на способность передавать крутящий момент. Температура внутри устройства во время его работы не должна быть выше, чем 80 градусов по Цельсию.

При конструировании планетарного редуктора производится также расчет:

  • числа передаточных ступеней;
  • количества сателлитных шестеренок и зубьев на них;
  • толщины шестеренок;
  • размещения осей в будущем механизме.

Кроме этого, осуществляется подбор шестеренок, которые выполнены из подходящего материала, расчет сил, которые будут присутствовать при функционировании механизма и проверочный расчет.

Не имея специального оборудования и условий, изготовить составные части этого устройства в условиях домашней мастерской не получится. Планетарный редуктор можно собрать из подобранных частей, которые без труда можно приобрести в торговой сети или на разборке.

Сборка также является делом достаточно непростым, для достижения успеха в этом деле необходимо иметь практический опыт ремонта подобных механизмов, их сборки и разборки, обладать теоретическими познаниями в механике, прочими знаниями и навыками.



Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Планетарный редуктор: описание,преимущества,характеристики,принцип работы. | НЕМЕЦКИЕ АВТОМАШИНЫ

Двухступенчатый планетарный редуктор представляет собой конструкцию, составленную из шестеренок и других рабочих элементов, которые приводятся в движение посредством зубчатой передачи. При этом двигаются они по принципу, который заложен в механике вращения планет – вокруг одного центра. По этой причине центральная шестерня именуется «солнечной», промежуточные — «сателлитами», а внешняя с внутренним зубчатым сцеплением — «коронной». Кроме этого, самый простой планетарный редуктор состоит из водила. Оно предназначено для фиксации сателлитов относительно друг друга, чтобы они двигались вместе.

Для правильной работы устройства необходимо, чтобы одна из составляющих его частей была жестко закреплена на корпусе. В планетарном редукторе, который оснащен водилом, статической частью является именно оно. Кроме этого, жестко закрепленным может быть коронная или солнечная шестеренки.  В случае если ни одна из частей этого устройства не закреплена, имеется возможность расщепления одного движения на несколько, либо слияние двух в одно.

При этом в сцепке с ведущим и ведомым валом может быть как коронная, так и солнечная шестерни, или сателлиты. Этот механизм может осуществлять повышение передаточного числа и снижение крутящего момента и на оборот.

За счет такой конструкции обеспечивается движение ведомого и ведущего валов в одном направлении.

Преимущества планетарных устройств

По сравнению с традиционными редукторами можно выделить следующее преимущества, которые имеет это устройство: они могут создавать огромные передаточные отношения скоростей при невысоком количестве шестеренок. Шестерни механизма имеют небольшой размер благодаря их количеству. Так, одно более массивное колесо распределяет равномерно нагрузку по нескольким сателлитам. Из этого следует, что устройство получается не очень большим и громоздким. Однако, расчет и практика показывают, что при высоких передаточных числах работоспособность и коэффициент полезного действия сильно снижаются. И как вывод всего вышесказанного, основными преимуществами являются:

  • Большие передаточные числа;
  • Невысокая масса;
  • Относительная компактность;
  • Его можно чинить и собирать своими руками.

Такие преимущества требуют и соответствующего изготовления. Начиная с расчета, проектирования и заканчивая изготовлением – все должно быть прецизионно точно. Эти редукторы нашили очень широкий ряд применений в различных отраслях: прибостроительной, станкостроительной, машиностроительной и т.д. В данной статье остановимся более подробно на применении этого устройства в машиностроительной отрасли.

Описание и принцип работы:

Планетарные редукторы имеют ряд общих черт с цилиндрическими редукторами, так как передача усилия так же происходит посредством зубчатой передачи, а в конструкции используются зубчатые колеса. Однако конструкция планетарных редукторов, как и принцип работы, сложнее.

В общем случае в планетарном редукторе можно выделить следующие основные детали: коронная шестерня, планетарные шестерни (сателлиты), водило и солнечная шестерня. По аналогии с Солнцем, расположенным в центре солнечной системы, солнечная шестерня расположена в центре рабочей части редуктора. Она находится в зацеплении с идентичными планетарными шестернями, оси которых расположены на окружности, центр которой лежит на оси солнечной шестерни, и в то же время сателлиты сцеплены с коронной шестерней, представляющей собой зубчатое колесо с внутренним зацеплением. Водило жестко закрепляет все сателлиты относительно друг друга.

Для работы планетарного редуктора необходимо, чтобы одна из его деталей (солнечная шестерня, коронная шестерня или водило) была жестко закреплена относительно корпуса редуктора. В зависимости от выбора ведущего и ведомого элемента будет зависеть передаточное число планетарного редуктора. Также работа планетарного редуктора возможна и в случае, когда ни одна из его деталей не закреплена. В таком случае становится возможным разложение одного движения на два (к примеру, от солнечной шестерни к коронной шестерни и водилу), или слияние двух движений в одно.

Основные характеристики редукторов

Основные характеристики редукторов: КДП, частота вращения входного и выходного валов, передаточное отношение, передаваемая мощность, количество ступеней и тип передач.

Передаточное отношение – это отношение скоростей вращений входного к скорости вращения выходного вала.

i = wвх/wвых

КПД редуктора определяется отношением мощности на входном валу к мощности на выходном валу

n = Pвх/Pвых

Классификация планетарных редукторов:

По количеству ступеней планетарного редуктора выделяют:

одноступенчатый планетарный редуктор

  • одноступенчатые
  • многоступенчатые

Одноступенчатые редукторы наиболее компактны, в то время как многоступенчатые значительно сложнее по конструкции и занимают больше места, но позволяют достичь больших передаточных чисел.

По факту жесткого закрепления одного из элементов редуктора выделяют:

  • простейшие
  • дифференциальные

В простейших планетарных редукторах одно из звеньев жестко закреплено, и передача усилия происходит от одного из незакрепленных звеньев к другому с фиксированным передаточным числом. В дифференциальных редукторах ни один из элементов не закреплен, что позволяет использовать редуктор как дифференциальный механизм.

УСТРОЙСТВО ПЛАНЕТАРНОГО РЕДУКТОРА

Основными частями планетарного редуктора, как правило, являются такие элементы, как солнечная шестеренка, которая, как сказано выше, расположена в центре редуктора. Так же к основным элементам относятся, водило. Эта деталь редуктора предназначена для прочной фиксации осей остальных шестерней, или как их еще называют сателлитов. Сателлиты представляют собой одинакового размера шестеренки, которые располагаются вокруг основной шестерни. И наконец, еще одной важной деталью планетарного редуктора является шестерня, которая называется кольцевой. Эта шестеренка имеет вид зубчатого вида колеса, которое распложено по краю всех частей редуктора, данная часть имеет сцепку с сателлитами. Принцип работы планетарного редуктора выглядит следующим образом.

Один из элементов данного устройства всегда остается неподвижным, в данном случае это кольцевая деталь. Ведущей деталью в планетарном редукторе является солнечная шестерня, а ведомыми, стало быть, сателлиты. Как правило, наиболее часто применение планетарного вида редукторов используется в такой отрасли как машиностроение. Однако нередко его еще применяют при изготовлении различного рода станков для резки металла. Довольно часто используется сразу несколько планетарных редукторов, как правило, этими редукторами оснащается автоматическая коробка передач.

Планетарные редукторы в машиностроении

Широкое распространение редуктора, которые имеют устройство данного типа получили в ведущих мостах автомобилей и в автоматических коробках переключения передач. Колесный редуктор можно встретить в мостах таких автомобилей, как: МАЗ, Икарус, в некоторых троллейбусах, тракторах Т-150К, К-700. Этот колесный редуктор в мостах передает крутящий момент к ступицам колес от полуосей. Также они распространены в передаче бортового типа. Такое применение в бортовой передаче позволило существенно уменьшить как расчетный, так и практический диаметр основной передачи. Уменьшение диаметра отразилось повышенным просветом автомобиля и как следствие более высокой проходимостью. Использование планетарных коробок переключения передач набирает все большую популярность. Передаточное отношение устройства будет вытекать из расчета отношения числа зубьев на центральной шестерни к числу зубьев на коронной шестерне. Интересным моментом является расторможение коронной шестерни в коробке. В этом случае передаточное число равняется 1.

Ремонт редуктора своими руками

Ремонт редуктора своими руками является весьма непростой задачей. Так, данный механизм очень непростой и состоит из множества частей. При ремонте своими руками часто можно даже при разборке не ведая, что внутри просто растерять целую кучу маленьких деталей, например, иголки моментально рассыпаются и теряются. Ремонт планетарного редуктора лучше всего оставить профессионалам.

Стоит отметить, что на сегодняшний день планетарный редуктор весьма распространен и используется в большинстве грузовых автомобилей в ведущих мостах, а также очень часто встречается в роли лебедок.

Как и все редукторы, он может быть как одноступенчатым, так и многоступенчатым. Если Вы собираетесь приобрести механизм данного типа, то лучше всего покупать его у проверенных производителей, так как ремонт своими руками очень затруднен, а если он будет часто выходить из строя, то денег на него будет уходить много. В данной статье мы попытались собрать общую информацию по устройствам планетарного типа использующихся для производства автомобилей. Также нужно сказать, что данный вид устройства очень интенсивно внедряется во многие сферы и отрасли благодаря своим очень весомым преимуществам.

Советы по подбору планетарного редуктора

Главное в этом деле — правильно произвести расчет основных параметров нагрузки и существующих условий эксплуатации этого устройства.

Выбор производиться в зависимости от:

    • типа передачи;
    • максимально допустимых осевых и консольных нагрузок;
    • типоразмера этого устройства;
    • диапазона температур, в которых редуктор может использоваться длительный период и не терять при этом своих полезных качеств и свойств.

ПОХОЖИЕ СТАТЬИ:

  • Май 7, 2017 Golf VII (лифтинг 2016) технические характеристики
  • Апрель 24, 2017 Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Апрель 30, 2017 BMW Z8 технические характеристики фото видео
  • Декабрь 2, 2016 Фольксваген каравелла Т6 2016 комплектации и цены обзор описание характеристики фото видео.
  • Август 21, 2018 Знак 1.25 дорожные работы
  • Август 11, 2018 Хонингование цилиндров:что это такое?
  • Август 10, 2018 Компрессия двигателя — какая должна быть.
  • Август 10, 2018 Промывка системы охлаждения двигателя: описание,методы промывки.
  • Август 1, 2018 bmw x5 2018: описание,технические характеристики,фото,видео.
  • Сентябрь 27, 2018 Причины износа деталей автомобиля

seite1.ru

Планетарный механизм — DRIVE2

Планетарный редуктор, который также называют дифференциальным редуктором, представляет собой один из вариантов механических редукторов. Причина использования такого названия редуктора заключается в применении планетарной передачи, которая расположена в редукторе. Именно она отвечает за передачу, а также преобразование крутящего момента. Планетарные редукторы могут иметь одну планетарную передачу или больше.

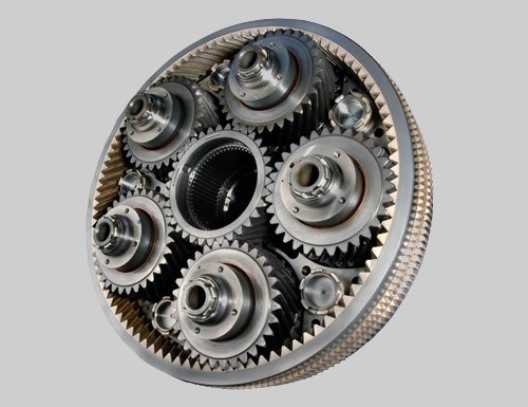

Планетарный редуктор

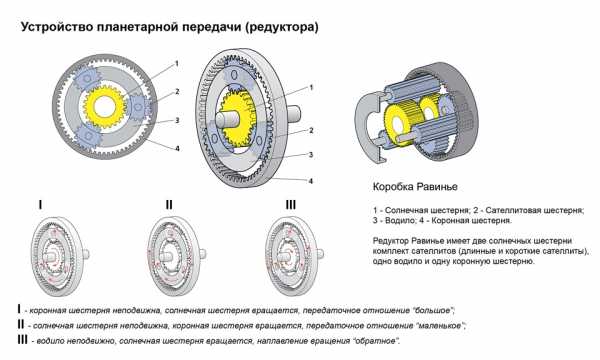

Принцип работы планетарного редуктора
Солнечная шестерня в таком редукторе расположена в центральной части, а на его периферии находится коронная шестерня. Кроме этого, в нем используются сателлиты (на фото ниже их пять) – небольшие шестерни, которые установлены между коронной и солнечной.

Водило используется для механического соединения сателлитов, на его осях они вращаются.

Передача вращения от основной передачи на солнечную шестерню осуществляется с помощью полуосей. После этого солнечная шестерня может вращать сателлиты, которые вращаются на собственных осях, закрепленных на водиле. В свою очередь, водило закреплено на балке моста.
Расчет планетарного редуктора
В процессе вращения сателлиты передают вращение коронной шестерне, после чего начинает вращаться ступица. Крутящий момент возрастает в такое количество раз, в какое число зубьев на шестерне солнечной является меньшим по сравнению с числом зубьев на коронной шестерне.

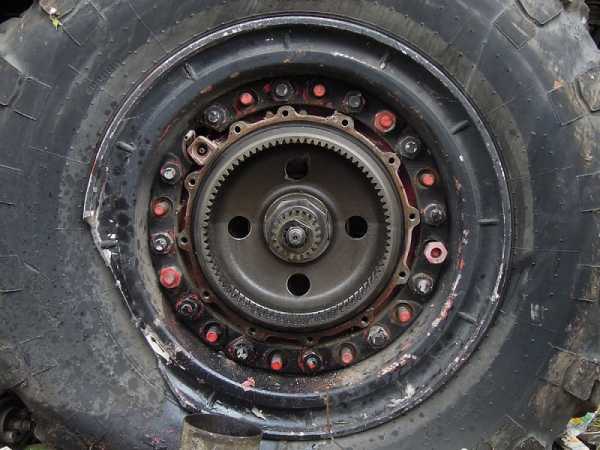

В ведущих мостах грузовиков МАЗ, троллейбусов ЗиУ-9, автобусов Икарус, тракторов К-700 и Т-150К используются планетарные редукторы, которые осуществляют передачу крутящего момента к колесной ступице.

ведущий мост грузовиков МАЗ, троллейбусов ЗиУ-9, автобусов Икарус, тракторов К-700 и Т-150К


Благодаря использованию такого редуктора в бортовой передаче появляется возможность сделать диаметр основной передачи меньшим, в результате чего возрастает клиренс. Кроме этого, полуоси имеют меньший диаметр, что позволяет спроектировать их на менее высокий крутящий момент.

Видео о планетарном редукторе


В ведущем мосту автомобиля планетарные передачи могут не использоваться, хотя крутящий момент может быть одинаковым. К примеру, мост грузовых машин КамАЗ имеет практически такие же показатели, как у моста МАЗа, однако на КамАЗе используется двойная основная передача, в то время, как на МАЗе она является одинарной.

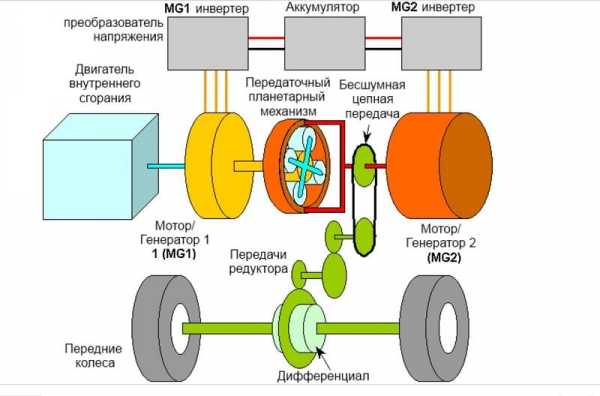

В автоматических трансмиссиях передача крутящего момент осуществляется от вала с шестерней солнечной на вал, который сопряжен с водилом. Отечественные производители изготавливают планетарные редукторы серии ЗМП и ЗП.

www.drive2.ru

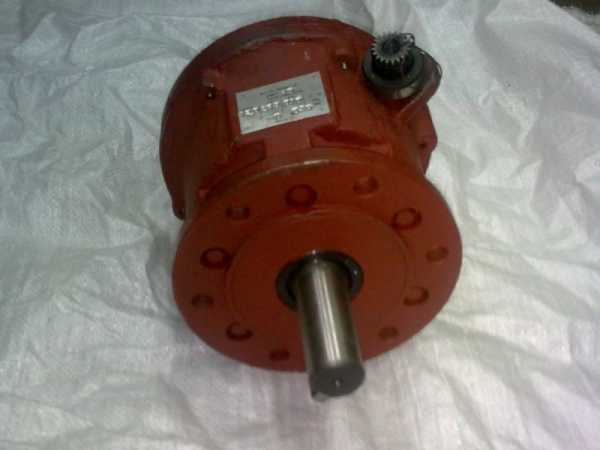

Планетарный редуктор: устройство, принцип работы, виды

Процедура механизации производственной и другой деятельности существенно повысила поставленные задачи. Довольно большое распространение получили механизмы, предназначенные для передачи вращения и распределения создаваемого усилия. Существует довольно большое количество различных редукторов, все они характеризуются своими определенными эксплуатационными характеристиками. Примером можно назвать планетарный редуктор, устройство которого имеет довольно большое количество различных особенностей. Рассмотрим подобный механизм подробнее.

Устройство и принцип работы

Рассматриваемый механизм представлен классическим сочетанием шестерен с различным диаметром, которые обеспечивают передачу вращения с изменением числа оборотов и передаваемого усилия. Особенности механизма определяют возможность применения в самых различных отраслях. Обеспечить работу можно только в случае присоединения вращающего вала к ведомой части.

Рассматривая чертеж классического устройства, следует отметить, что оно состоит из следующих элементов:

  1. Основные элементы представлены зубчатыми и червячными парами.
  2. Для установки и фиксации основных деталей проводится установка центрирующих подшипников.
  3. Для смазывания трущихся деталей корпус заполняется специальным маслом. Исключить вероятность его вытекания можно за счет уплотнений.
  4. Сальники также являются важной частью конструкции.
  5. Корпус состоит из двух составных элементов, за счет которых есть возможность разобрать конструкция при обслуживании или ремонте.

Принцип работы планетарного редуктора предусматривает то, что смазывание основных деталей происходит за счет естественного разбрызгивания масла при работе устройства.

Схема классического устройства выглядит следующим образом:

  1. В качестве источника вращения устанавливается мотор.
  2. Другая часть представлена шестерней планетарного типа. Внутри расположены другие детали, крепление стакана редуктора к мотору проводится за счет фиксирующих элементов.
  3. Далее идет вал с подшипником.

Защита конструкции обеспечивается за счет крышки редуктора. Его фиксация проводится за счет болтов. В целом можно сказать, что устройство достаточно сложное, поэтому провести его ремонт и обслуживание не всегда просто.

Принцип действия агрегата во многом зависит от кинематической схемы привода. Расчет передаточного отношения проводится при применении специальных формул, которые можно встретить в технической литературе.

Основная часть конструкции состоит из следующих деталей:

  1. Коронной шестерни.
  2. Планетарная или сателлиты.
  3. Водило и солнечная шестерня.

Принцип действия рассчитывается следующим образом:

  1. Солнечная шестерня расположена в центральной части конструкции. Зачастую именно ей передается основное вращение, для чего элемент имеет посадочное отверстие под вал.
  2. Центральный элемент постоянно находится в зацеплении с другими подобными шестернями, оси которых расположены по окружности.
  3. Сателлиты находятся в зацеплении с коронной шестерней, которая представлена зубчатым колесом большого диаметра с внутренним расположением основных деталей.
  1. Водило требуется для жесткой фиксации всех деталей относительно друг друга.

Стоит учитывать, что для работы механизма одна из частей должна быть зафиксирована относительно других. В зависимости от выбора ведомого или ведущего элемента зависит показатель передаточного числа. Рассчитать число достаточно сложно, от этого показателя также зависит удельная мощность.

Конструктивные особенности рассматриваемого механизма определили то, что он может применяться для достижения самых различных целей.

Виды планетарных редукторов

Встречается довольно большое количество разновидностей понижающих редукторов. Классификация проводится также по количеству ступеней:

  1. Одноступенчатые.
  2. Многоступенчатые.

Первый вариант исполнения намного проще, характеризуется меньшими размерами и обеспечивает более широкие возможности по передаче крутящего момента. Создание нескольких ступеней определяет существенное увеличение размеров конструкции, а диапазон передаточных чисел уменьшается.

Также классификация проводится по показателю сложности планетарного редуктора. Выделяют два основных типа:

  1. Простые.
  2. Дифференциальные.

На сегодняшний день дифференциальный редуктор получил весьма широкое распространение, так как позволяет передавать вращение требуемым образом в конкретном случае.

Выделяют виды в зависимости от формы корпуса, а также применяемым внутри элементам. Классификация выглядит следующим образом:

  1. Волновые.
  2. Конические.
  3. Червячные.
  4. Цилиндрические или колесного типа.

Их применение позволяет передавать вращение между пересекающимися, перекрещивающимися и параллельными валами. Именно поэтому планетарный редуктор получил широкое распространение.


Двухступенчатые планетарные мотор-редукторы применяются в случае, когда нужно передавать вращение с различной частотой. Некоторые варианты исполнения изготавливаются по схеме 3к, планетарные редукторы большой мощности зачастую имеют крупный размер, а при изготовлении основных частей применяется закаленная сталь, характеризующаяся высокой устойчивостью к износу.

Применение

Сегодня электродвигатель с планетарным редуктором получили весьма широкое распространение, могут применяться в самых различных случаях. Область применения во многом зависит от конструктивных особенностей устройства и его характеристик. Выделяют следующие варианты исполнения:

  1. Цилиндрические. Это связано с тем, что конструктивные особенности позволяют обеспечить КПД около 95%. Назначение редуктора с планетарной передачей заключается в передаче достаточно большого усилия между параллельными и соосным валами. Передача вращения осуществляется за счет прямозубых, косозубых и шевронных колес. Коэффициент может варьировать в пределе от 1,5 до 600. Достоинством подобного варианта исполнения можно также назвать компактные размеры, а также высокую степень защиты от воздействия окружающей среды.
  2. Конические сегодня также встречаются довольно часто. Конструктивной особенностью можно назвать то, что шестерни имеют коническую форму. За счет подобной формы обеспечивается плавность сцепки, а также высокую степень устойчивости к нагрузкам. В алы в данном случае могут располагаться вертикально или горизонтально.
  3. Могут применяться и волновые устройства. Они характеризуются тем, что имеют гибкое промежуточное число. Основными конструктивными элементами можно назвать эксцентрики и кулачки, которые обеспечивают растяжение гибкого колеса. Подобный вариант исполнения характеризуется высоким передаточным числом, плавностью хода и повышенной степенью герметичности. Выделяют несколько различных разновидностей этого механизма, к примеру, могут применяться различные типы подшипников.

Несмотря на достаточно сложную конструкцию, она получила весьма широкое распространение. Примером можно назвать машиностроительную область, станкостроение и производство различных механизмов. Примером можно назвать автомобильную коробку передач, которая предназначена для передачи вращения и изменения предаваемого усилия или скорости.

Следует уделить довольно много внимания и подбору наиболее подходящего варианта исполнения. Если установленное устройство не будет обладать требуемыми свойствами, то есть вероятность выхода конструкции их строя при ее применении.

Наиболее важными параметрами выбора можно назвать следующие показатели:

  1. Тип передачи, которая применяется для передачи вращения.
  2. Максимально допустимая осевая и консольная нагрузка. На момент эксплуатации редуктора нагрузка, возникающая на момент работы распределяется самым различным образом.
  3. Имеет значение и размер редуктора. Слишком большой показатель определяет отсутствие возможности установки в тех или иных условиях. Однако, нужно уделить внимание тому моменту, что увеличение мощности достигается исключительно за счет увеличения размеров устройства. Поэтому приходится подбирать более оптимальный вариант исполнения.
  4. Диапазон температур, при которых механизм может применяться. Тип применяемого материала при изготовлении корпуса и основных элементов определяет то, в каких условиях устройство может эксплуатироваться. Слишком высокая температура становится причиной повышения пластичности и снижения твердости поверхности, за счет чего есть вероятность деформации и износа изделия. Для обеспечения охлаждения проводится добавление масла. Не все варианты исполнения могут применяться для длительной работы, некоторые могут эксплуатироваться только периодически.
  5. Популярность производителя также имеет значение. Некоторые заводы характеризуются тем, что производят качественные и долговечные механизмы.

Все наиболее важные параметры указываются в инструкции по эксплуатации, что существенно упрощает процесс выбора подходящего варианта исполнения.

Достоинства и недостатки

Широкая область применения прежде всего связана с основными преимуществами механизма. Многие свойства такие же, как у цилиндрического варианта исполнения, так как в обоих случаях применяются шестерни. Преимущества следующие:

  1. Компактность. Многие модели характеризуются небольшими размерами, за счет чего упрощается установка. Небольшие габаритные размеры также позволяют создавать механизмы с небольшой массой. За счет этого существенно повышается эффективность рассматриваемого устройства.
  2. Сниженный уровень шума. Это свойство достигается за счет установки конических колес с косым зубом. За счет применения большого количества зубьев также обеспечивается точность хода основных элементов. Даже при большой нагрузке и скорости вращения основных элементов сильного гула не возникает, что и стало причиной широкого распространения планетарных редукторов.
  3. Малая нагрузка, оказываемая на опоры. Обычные редуктора характеризуются тем, что нагрузка оказывается на вал, который со временем может сорвать. Также нагрузка оказывает влияние на подшипники, повышая степень их износа. Со временем все приведенные выше причины приводят к необходимости выполнения обслуживания.
  4. Снижается нагрузка на зубья. Это достигается за счет ее равномерного распределения и большого количества задействованных зубьев. Часто встречается проблема, связанная с истиранием рабочей части зубьев. За счет этого они начинают не плотно прилегать друг к другу, последствия подобного явления заключается в повышенном износе и появлении шума.
  5. Обеспечивается равномерное разбрасывание масла на момент работы. Как и при функционировании любого другого редуктора, в рассматриваемом случае большое значение имеет степень смазки рабочей поверхности.
  6. Длительный эксплуатационный срок. Особенности расположения сателлитов приводит к взаимному компенсированию оказываемой силы.
  7. Повышенной передаточное отношение. Этот показатель считается основным. Передаточное соотношение может варьировать в достаточно большом диапазоне.

В целом можно сказать, что есть довольно большое количество причин, по которым применяется именно подобный механизм для передачи вращения. КПД планетарного редуктора относительно невысокое, что можно назвать существенным недостатком подобного варианта исполнения. Кроме этого, коэффициент полезного действия существенно падает при непосредственном использовании устройства, так как со временем оно изнашивается.

Кроме этого следует уделить внимание тому, что планетарный редуктор является сложной конструкцией, при изготовлении и установке которой возникают трудности.

Незначительное отклонение в размерах становится причиной уменьшения основных свойств, а также появления серьезных неисправностей.

Обслуживание и ремонт

Сложность рассматриваемого механизма определяет то, что возникает необходимость в своевременном обслуживании и проведении ремонта. Для начала уделим внимание тому, каким образом проводится расчет планетарного редуктора. Среди особенностей этого процесса отметим следующие моменты:

  1. Определяется требуемое число передаточных ступеней. Для этого применяются специальные формулы.
  2. Определяется число зубьев и расчет сателлитов. Зубчатые колеса могут иметь самое различное число зубьев. В рассматриваемом случае их число довольно много, что является определяющим фактором.
  3. Уделяется внимание выбору наиболее подходящего материала, так как от его свойств зависят и основные эксплуатационные характеристики устройства.
  4. Определяется показатель межосевого расстояния.
  5. Делается проверочный расчет. Он позволяет исключить вероятность допущения ошибок на первоначальном этапе проектирования.
  6. Выбираются подшипники. Они предназначены для обеспечения плавного вращения основных элементов. При выборе подшипника уделяется внимание тому, на какую нагрузку они рассчитаны. Кроме этого, не рекомендуется использовать этот элемент без смазки, так как это приводит к существенному износу.
  7. Определяется оптимальная толщина колеса. Слишком большой показатель становится причиной увеличения веса конструкции, а также расходов.
  8. Проводится вычисление того, где именно должны быть расположены оси шестерен. Это проводится с учетом размеров зубчатых колес и некоторых других моментов. Как правило, в качестве основы применяется чертеж, который можно скачать из интернета. Самостоятельно разработать проект по изготовления планетарного редуктора достаточно сложно, так как нужно обладать навыками инженера для проведения соответствующих расчетов и проектирования.

Изготовить самостоятельно рассматриваемую конструкцию достаточно сложно, как и провести ремонт планетарных редукторов. Среди особенностей этой процедуры отметим следующее:

  1. Процедура достаточно сложна, так как механизм состоит из большого количества различных элементов. Примером можно назвать то, что сразу после разбора все иголки могут высыпаться практически моментально.
  2. Многие специалисты рекомендуют доверять рассматриваемую работу исключительно профессионалам, так как допущенные ошибки становятся причиной быстрого износа и выхода из строя механизма.
  3. Ремонт зачастую предусматривает замену шестерен, которые со временем изнашиваются. Примером можно истирание зубьев, изменение размеров посадочного гнезда и многие другие дефекты. Самостоятельно изготовить подобные изделия практически невозможно, так как для этого требуется специальное оборудование.

Чаще всего обслуживание предусматривает добавление масла. Смазка планетарного редуктора позволяет существенно продлить срок службы конструкции, так как соприкосновение и трение металла становится причиной его истирания. Рекомендуется смазывать механизм периодически, так как масло выступает еще в качестве охлаждения. В продаже встречаются специальные смазывающие вещества, которые характеризуются определенными эксплуатационными качествами.

Сегодня ремонтом редукторов занимаются компании, которые специализируются на предоставлении соответствующих услуг. Признаком того, что механизм начинает выходить из строя становится появление сильного шума, вибрации, рывков, нагрев и многое другое. Со временем процесс износа существенно ускоряется, так как металл, находящийся в масле попадает в зацепление шестерен. В большинстве случаев ремонт предусматривает замену всех элементов на новые.

В заключение отметим, что планетарный редуктор характеризуется весьма привлекательными свойствами. Примером можно назвать отсутствие большого количества крепежных элементов, а также равномерное распространение нагрузки. Как ранее было отмечено, редуктор применяется при создании различных узлов транспортных средств.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

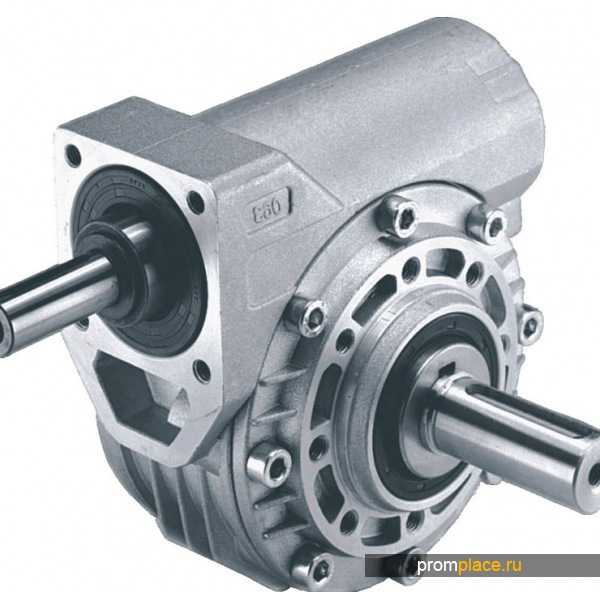

Планетарный редуктор

Планетарным редуктором или как его еще называют дифференциальным принято считать такой тип редукторов, в котором передача осуществляется посредством вращения шестерней, расположенных в планетарном порядке. Шестерни производят вращение вокруг одной центральной шестерни, которая имеет название «солнечная», поскольку находится в центре планетарного редуктора и при ее вращении, зубцы шестерней по кругу так же производят вращение. Таким образом, осуществляемое движение производит дальнейшую двигательную передачу.



Устройство планетарного редуктора


Основными частями планетарного редуктора, как правило, являются такие элементы, как солнечная шестеренка, которая, как сказано выше, расположена в центре редуктора. Так же к основным элементам относятся, водило. Эта деталь редуктора предназначена для прочной фиксации осей остальных шестерней, или как их еще называют сателлитов. Сателлиты представляют собой одинакового размера шестеренки, которые располагаются вокруг основной шестерни. И наконец, еще одной важной деталью планетарного редуктора является шестерня, которая называется кольцевой. Эта шестеренка имеет вид зубчатого вида колеса, которое распложено по краю всех частей редуктора, данная часть имеет сцепку с сателлитами. Принцип работы планетарного редуктора выглядит следующим образом.





Один из элементов данного устройства всегда остается неподвижным, в данном случае это кольцевая деталь. Ведущей деталью в планетарном редукторе является солнечная шестерня, а ведомыми, стало быть, сателлиты. Как правило, наиболее часто применение планетарного вида редукторов используется в такой отрасли как машиностроение. Однако нередко его еще применяют при изготовлении различного рода станков для резки металла. Довольно часто используется сразу несколько планетарных редукторов, как правило, этими редукторами оснащается автоматическая коробка передач.



Характеристики планетарного редуктора







Данное устройство получило такое распространение за счет имеющихся у него положительных качеств. К ним можно отнести такие как большие возможности передачи. Они являются достаточно компактными, и поэтому для установки данного устройства не требуется большой объем места и не затрачивается много времени. К тому же редукторы планетарного вида имеют чрезвычайно малый вес, что тоже можно отнести только к достоинствам данного оборудования. Тем не менее, требования, предъявляемые к планетарным редукторам, являются достаточно большими. При их изготовлении необходимо соблюдение абсолютной точности, поскольку зубцы должны быть плотно соприкасающимися, при этом они должны легко приводиться в движение. Данные редукторы требуют высокого внимания и являются достаточно сложными элементами при сборе.



В конструктивном плане планетарные редукторы могут быть исполнены абсолютно по-разному, их существует достаточно большое множество видов. По видам планетарные редукторы могут подразделяться на одно-, двух-, и трехступенчатые. Расположение валов у планетарных редукторов может быть как вертикальное, так и горизонтальное. В самой кинематической схеме редукторы планетарного вида могут быть объединены с передачами разных типов, например с коническими передачами, с передачами червячного типа и с цилиндрическими передачами. Планетарные редукторы так же могут различаться по виду подшипников, так в некоторых случаях это подшипники скольжения, которые используются, как правило, на высоких скоростях, и на подшипниках качения, которые соответственно работают при низких скоростях. Универсальными планетарными редукторами принято считать редукторы серии МПО.

promplace.ru

Планетарный редуктор и планетарная передача

Рассмотрен принцип действия планетарной передачи, указаны преимущества и недостатки применения планетарных редукторов. Приведена схема планетарной передачи и расчет передаточного отношения редуктора.

Планетарный редуктор и планетарная передача

Зубчатая передача

Зубчатая передача

Устройство планетарного механизма основано на вращении тел зубчатой передачи, которые непосредственно взаимодействуют с главным двигателем. Именно такое соединение и служит для передачи силы от редуктора до других механизмов с изменением скорости их вращения. Таким образом происходит передача крутящего момента от двигателя на колеса через основную ось, главную шестерню и сателлиты.

Вообще устройство зубчатой передачи достаточно простое и понятное. Вот, что входит в конструкцию обычной передачи.

Для соединения с главной передачей имеются две зубчатые шестерни, таким образом происходит зацепление. При движении происходит передача скорости вращения с главной шестерни на ведомую за счет зацепов. Наименьшее колесо в конструкции называется шестерней, а наибольшее будет главным и ведомым колесом.

Планетарный механизм

Схема планетарной передачи

Редукторы с зубчатой передачей, колеса которых имеют движущиеся оси, называются планетарными. Внутри расположены зубчатые колеса, перемещающиеся на своих, геометрических осях. Такие шестерни получили название сателлиты, потому что вся конструкция очень похожа на солнечную систему. Главные шестерни называются центральными колесами. Сателлиты крепятся на своих осях и вращаются вокруг главной передачи при помощи водила, которое движется так же, как и центральное колесо, вокруг главной оси. Центральное колесо остается неподвижным, а другие шестерни можно заблокировать или разблокировать полностью.

Если центральное колесо неподвижно, то второе постоянно движется. Ведущим здесь является вал подвижного колеса, а ведомым-водила. Если разблокировать все зубчатые колеса вместе с ведомым, то такая передача будет дифференциальной. Выделяют два основных и ведущих звена и одно ведомое.

При подробном рассмотрении простейшей планетарной передачи мы видим: ведущее колесо или водило, ведомое с тремя сателлитами, вращающимися вокруг центральной оси и центральное, неподвижное колесо.

Передаточное отношение

Чтобы рассчитать передаточное отношение редуктора, необходимо заметить определенное количество неподвижных звеньев(1,2,3 и Н) и условно задать им поступательное вращение со скоростью wH, равное скорости вращения водила, но с обратным знаком. Скорость зацепления зубчатых колес не изменяется. Таким образом скорость + wH +(- wH)=0, то есть водило будет остановлено. Если водило неподвижно, тогда планетарная передача превращается в зубчатую, где все колеса неподвижны. Сателлиты не учитываются. Их вращение будет положительным при одинаковом вращении шестерен, а отрицательным при противоположном вращении:i=(? 1 -? H)/(? 3 -? H)=-(z 3 /z 1), где z 1 и z. Если колесо 3 закреплено неподвижно, то угловая скорость водила Н = 1 /[1+(z 3 /z 1)], а передаточное отношение i =1+z 3 /z 1.

Как обычно, для работы редуктора с одноступенчатой передачей при больших нагрузках становится мало, поэтому стали изготавливать двух и трех ступенчатые редукторы, а иногда и четырех ступенчатые. Чаще всего применяется двухступенчатая передача.

Двухступенчатая планетарная передача.

Схема двухступенчатой планетарной передачи

Для других редукторов передаточное отношение высчитывается таким же способом. Для двухступенчатого редуктора, где центральное колесо 1—ведущее, водило Н2 - ведомое, центральные колеса 3 и 4 закреплены в корпусе, передаточное отношение i=1+z 2 z 3 /z 1 z 4.

При всех достоинствах планетарного редуктора, нужно знать, что при сильном вращении шестерни, КПД всего механизма сильно ухудшается.

Нагрузка от центрального колёса водила восприниматься всеми шестеренками (1-6) одинаково, при этом их размеры значительно меньше, чем у обычной передачи. Следовательно, главными преимуществами планетарной передачи являются большая скорость вращения, небольшой вес и компактность. Дифференциальные передачи используются в автомобиле для разложения движения, а так же в различных станках. К минусам такой передачи относится ее трудоемкое изготовление и сложная сборка на предприятии. Такие редукторы благодаря своим преимуществам находят свое применение во многих отраслях производства: в машиностроении, приборах, станкостроении, в транспорте.



Использован материал из книги "Детали машин" Гузенков П.Г.

Планетарный мотор-редуктор

Так же по теме предлагаем статью "Планетарный редуктор" с примером расчета передаточного отношения и анимированными схемами ступеней планетарного редуктора.

gearmotor.ru

Планетарный мотор редуктор

Работа оборудования невозможна без качественного привода, именно поэтому возникает потребность в разнообразных моторах. Один из них это планетарный мотор редуктор, сочетающий в себе сам двигатель и редуктор. Конечно, существует несколько видов планетарных моторов имеющих классификацию по используемому типу передач, однако наиболее популярным является сочетание электромотора с редуктором, имеющим зубчатый вид передачи. При этом передача энергии двигателя осуществляется контактным методом, то есть, за счёт сцепления зубчатых колёс.



Устройство планетарного мотор редуктора



В таком механизме, как планетарный мотор редуктор, простейшая зубчатая передача может состоять из 2 колёс, снабжённых зубьями для сцепления между собой. При наложении зубьев осуществляется передача энергии от ведущего колеса к ведомому приспособлению. Зубчатые колеса имеют своего рода классификацию, так большое носит наименование колесо, а малое, в свою очередь, шестерня.





Сам планетарный мотор редуктор получил свое название из-за возможности смещения зубчатых колес относительно геометрической оси, что придаёт им схожесть с планетами Солнечной системы. Также планетарные моторы имеют второе название сателлиты. Сами колеса устанавливаются в звенья передачи (водила), которые в свою очередь также вращаются относительно главной оси.



Принцип работы планетарного мотор редуктора



Главным условием работы такого устройства, как планетарный мотор редуктор, является неподвижное крепление одного из центральных колёс зубчатой передачи. При этом ведущим валом может быть как подвижный вал центрального колеса, так и водила. Если водила и все остальные оси будут подвижными, то передача полученная таким образом будет дифференциальной. При данной передаче 2 зубчатых колеса будут главными и одно вспомогательным элементом, причем все они могут носить функцию ведомых или ведущих, это зависит от задач, которые необходимо выполнить.





Среди планетарных моторов возможны и более сложные варианты редукторов. Они имеют более широкие функциональные возможности, так например они могут принимать большие передаточные отношения, при этом имея гораздо меньшие размеры, а соответственно и меньшее количество зубчатых колёс. Стоит заметить, что при этом эффективность планетарной передачи уменьшается, а соответственно снижается и КПД мотора. Так как нагрузки водила или центральных колес распределяется сразу на несколько сателлит (обычно от 3 до 6), то размер зубчатых колес может быть меньше, чем в обычной зубчатой передаче.



Преимущества использования планетарных мотор редукторов







Согласно выше перечисленным факторам, можно выделить основные преимущества такого оборудования, как планетарный мотор редуктор, а именно малый вес и незначительные размеры. Сама возможность дифференциальных передач позволяет происходить разложению и сложению движения. Наиболее часто это используется в автотранспорте и в комплектации металлорежущего оборудования. Однако планетарные передачи весьма требовательны, для их изготовления используются только детали наилучшего качества, а сам процесс сборки весьма сложен и трудоёмкий.


Компактность такого приспособления, как планетарный мотор редуктор, обеспеченна тем, что сразу несколько колёс имеют постоянное зацепление, что также приводит к высокой их сбалансированности. Стоит отметить, что такого рода моторы склонны к значительному нагреву, поэтому необходимо проводить расчёты на тепловую мощность. При правильно проведенных вычислениях, для определения необходимой мощности устройства, планетарный мотор редуктор обеспечит техническое оснащение бесперебойным функционированием на протяжении длительного периода.









promplace.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
