Редуктор механический – Механический редуктор – Большая Энциклопедия Нефти и Газа, статья, страница 1

Содержание

Механический редуктор – это… Что такое Механический редуктор?

Понижающая передача Шасси

Реду́ктор (механи́ческий) — механизм, передающий и преобразующий крутящий момент, с одной или более механическими передачами. Основные характеристики редуктора — КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов , количество ведущих и ведомых валов, тип и количество передач и ступеней.

Обычно редуктором называют устройство, преобразующее высокую угловую скорость вращения входного вала в более низкую на выходном валу, повышая при этом вращающий момент. Редуктор, который преобразует низкую угловую скорость в более высокую обычно называют мультипликатором.

Редуктор со ступенчатым изменением угловой скорости называется коробкой передач, с бесступенчатым — вариатор.

Типы редукторов

Прежде всего редукторы классифицируются по типам механических передач.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой, преобразуемой, распределяемой мощности.

Корпуса редукторов

В серийном производстве широко распространены стандартизованные литые корпуса редукторов. Чаще всего в тяжёлой промышленности и машиностроении применяются корпуса из литейного чугуна, реже из литейных сталей. Когда требуется максимально облегчить конструкцию применяют легкосплавные корпуса. На корпусе редуктора чаще всего имеются места крепления — лапы и/или уши, за которые перемещают и/или крепят редукторы к основанию. На выходе валов располагают уплотнения для предотвращения вытекания масла. На корпусах редукторов зачастую располагают конструкционные элементы, предотвращающие увеличение давления внутри редуктора, возникающее от нагрева редуктора при его работе.

В штучном производстве широко используются сварные корпуса, позволяющие получать индивидуальные конструктивные решения.

Передаточное отношение

Передаточным отношением редуктора называют отношение угловой скорости ведущего вала к угловой скорости ведомого вала:

где  — угловая скорость ведомого вала;  — угловая скорость ведущего вала.

Cм. также

Ссылки

dic.academic.ru

Редуктор (механический) – это… Что такое Редуктор (механический)?



Редуктор (механический)

Циллиндрический одноступенчатый редуктор

Редуктор (механический) — механизм, передающий и преобразующий крутящий момент, с одной или более механическими передачами. Основные характеристики редуктора — КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

Обычно редуктором называют устройство, преобразующее высокую угловую скорость вращения входного вала в более низкую на выходном валу, повышая при этом крутящий момент. Редуктор, который преобразует низкую угловую скорость в более высокую обычно называют мультипликатором.

Редуктор со ступенчатым изменением угловой скорости называется коробкой передач, с бесступенчатым — вариатор.

Типы редукторов

Прежде всего редукторы классифицируются по типу механических передач.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой, преобразуемой, распределяемой мощности.

Корпуса редукторов

В серийном производстве широко распространены стандартизованные литые корпуса редукторов. Чаще всего в тяжёлой промышленности и машиностроении применяются корпуса из литейного чугуна, реже из литейных сталей. Когда требуется максимально облегчить конструкцию применяют легкосплавные корпуса. На корпусе редуктора чаще всего имеются места крепления – лапы и/или уши, за которые перемещают и/или крепят редукторы к основанию. На выходе валов располагают уплотнения для предотвращения вытекания масла. На корпусах редукторов зачастую располагают конструкционные элементы, предотвращающие увеличение давления внутри редуктора, возникающее от нагрева редуктора при его работе.

В штучном производстве широко используются сварные корпуса, позволяющие получать индивидуальные конструктивные решения.

Cм. также

Ссылки

Wikimedia Foundation.
2010.

  • Редуксин
  • Редуктор (газовый)

Смотреть что такое “Редуктор (механический)” в других словарях:

  • Редуктор (значения) — Редуктор (от лат. reductor  отводящий назад, приводящий обратно)  преобразующее устройство. В Викисловаре есть статья «редуктор» Многозначный термин: Механический редуктор  механизм, преобразующий и передающий крутящий момент; …   Википедия

  • Редуктор — (от лат. reductor  отводящий назад, приводящий обратно)  преобразующее устройство. Многозначный термин: Механический редуктор  механизм, преобразующий и передающий крутящий момент; Газовый редуктор  устройство для… …   Википедия

  • Механический редуктор — У этого термина существуют и другие значения, см. Редуктор (значения). Планетарный редуктор …   Википедия

  • Коническо-цилиндрический редуктор — Гипоидная зубчатая передача Коническо цилиндрический редуктор это механический редуктор, который содержит в себе одну коническую и цилиндрические передачи. Такой редуктор необходим в случае если оси валов подво …   Википедия

  • Воронежский механический завод — берёт начало от завода «Триер», образованного в Воронеже в 1928 и преобразованного в 1931 в дизельный завод. С 1940 филиал Воронежского авиамоторного завода №16, передавшего сюда производство поршневых двигателей М 11; с марта 1941… …   Энциклопедия техники

  • Воронежский механический завод — Воронежский механический завод — берёт начало от завода «Триер», образованного в Воронеже в 1928 и преобразованного в 1931 в дизельный завод. С 1940 — филиал Воронежского авиамоторного завода № 16, передавшего сюда производство… …   Энциклопедия «Авиация»

  • Воронежский механический завод — Воронежский механический завод — берёт начало от завода «Триер», образованного в Воронеже в 1928 и преобразованного в 1931 в дизельный завод. С 1940 — филиал Воронежского авиамоторного завода № 16, передавшего сюда производство… …   Энциклопедия «Авиация»

  • Понижающая передача — Циллиндрический одноступенчатый редуктор Планетарный редуктор Редуктор (механический)  механизм, передающий и преобразующий крутящий момент, с одной или более механическими передачами. Основные характеристики редуктора КПД, передаточное отношение …   Википедия

  • Проект “Ё-мобиль” — 12 октября 2010 года компания Городской автомобиль , созданная группой Онэксим Михаила Прохорова и Яровит Моторс Андрея Бирюкова, презентовала дизайн двух автомобилей будущего . Первая модель пятидверный городской хэтчбек предназначалась для… …   Энциклопедия ньюсмейкеров

  • Арбалет —         Механический принцип, на котором основана конструкция арбалета (нем. Armrust, фр. arbalète, англ. cross bow, arbalist, ит. balestra, исп. ballesta, лат. arcubalista, arbalista), восходит к метательным машинам древности, довольно подробно… …   Энциклопедия средневекового оружия

dic.academic.ru

Механический редуктор — WiKi

Канонический вид механического редуктора
Ведущее зубчатое колесо — В
Ведомое зубчатое колесо — А

Реду́ктор (механический) — механизм по передаче мощности вращением, главной функцией которого является редукция, то есть, снижение усилия, необходимого для привода устройства, преобразующего передаваемую мощность в полезную работу. Каноническим видом механического редуктора является пара взаимозацепленных цилиндрических шестерён, из которых ведущая шестерня меньшего размера, а ведомая — большего.

  Редуктор с цилиндрическими шестернями

Работа любого редуктора подпадает под действие Золотого Правила механики: редуктор практически не изменяет передаваемую вращением мощность (с поправкой на КПД), а лишь взаимообратно изменяет две её составляющие — крутящий момент и угловую скорость. Величина изменения определяется передаточным отношением. При этом, редукция усилия предполагает, что крутящий момент на входе в редуктор будет меньше, чем на выходе с него, а угловая скорость, соответственно, наоборот — на входе будет больше чем на выходе. Передаточное отношение любого подобного редуктора больше единицы, а сам термин «редуктор», упомянутый без каких-либо дополнительных определений к нему, подразумевает именно редуктор подобного плана.

В редких случаях (в основном, из компоновочных соображений) в технике применяются редукторы с передаточным отношением меньше единицы. Такой редуктор в русскоязычном речевом обиходе называется «повышающим редуктором». Определение «повышающий» здесь происходит как от факта повышения усилия, необходимого для привода конечного устройства, так и от повышения угловой скорости ведомой шестерни в таком редукторе. Формально, исходя из этимологии термина «редуктор», термин «повышающий редуктор» есть оксюморон, но фактически распространённого синонима в русском языке нет, а, возможно, более подходящий сюда термин «мультипликатор» в обиходе практически не используется и малопонятен. При этом такой термин как «повышающая передача» официально зафиксирован ГОСТ-ом и правомерно присутствует в инженерно-техническом лексиконе.

Таковыми являются: тип передачи, тип зацепления, КПД, передаточное отношение, величина передачаемой мощности (номинальный крутящий момент на тихоходном валу и максимальные окружные скорости зубчатых колёс), число ступеней редукции.

Классификация редукторов по ГОСТу

Прежде всего редукторы классифицируются по типам механических передач: цилиндрические, конические, червячные, планетарные, волновые, спироидные и комбинированные.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой мощности.

Корпуса редукторов

В серийном производстве широко распространены стандартизованные литые корпуса редукторов. Чаще всего в тяжёлой промышленности и машиностроении применяются корпуса из литейного чугуна, реже из литейных сталей. Когда требуется максимально облегчить конструкцию применяют легкосплавные корпуса. На корпусе редуктора чаще всего имеются места крепления — лапы и/или уши, за которые перемещают и/или крепят редукторы к основанию. На выходе валов располагают уплотнения для предотвращения вытекания масла. На корпусах редукторов зачастую располагают конструкционные элементы, предотвращающие увеличение давления внутри редуктора, возникающее от нагрева редуктора при его работе.

В штучном производстве широко используются сварные корпуса, позволяющие получать индивидуальные конструктивные решения.

Передаточное отношение

В дополнение к общему определению передаточного отношения, предполагающему отношение угловых скоростей ведущей и ведомого валов i=ω1/ω2{\displaystyle i=\omega _{1}/\omega _{2}} , в любом механическом редукторе на зубчатых колёсах таковое может быть подсчитано без без замеров угловых скоростей по формулам, учитывающим число зубьев. Для определения передаточного отношения любого редуктора из двух взаимозацепленных зубчатых колёс, независимо от их формы и типа зацепления (цилиндрического, конического, гипоидного, червячного), верна формула вида z2/z1{\displaystyle z_{2}/z_{1}}  где z1{\displaystyle z_{1}}  — число зубьев ведущего зубчатого колеса (число заходов червяка), а z2{\displaystyle z_{2}}  — число зубьев ведомого зубчатого колеса. Передаточное отношение планетарного редуктора определить таким образом также возможно, хотя оно не имеет единой формулы подсчёта, и для его определения по числу зубьев всегда надо понимать, какое звено планетарного редуктора является ведущим/ведомым/опорным, а также учитывать тип и форму конкретного планетарного механизма.

Общее передаточное отношение всех редукторов, задействованных в конкретной кинематической цепи, равно произведению их передаточных отношений.

Редуктор со ступенчатым изменением передаточного отношения называется коробкой передач, с бесступенчатым — вариатор.

ru-wiki.org

Механический редуктор — Википедия

Канонический вид механического редуктора
Ведущее зубчатое колесо — В
Ведомое зубчатое колесо — А

Реду́ктор (механический) — механизм по передаче мощности вращением, главной функцией которого является редукция, то есть, снижение усилия, необходимого для привода устройства, преобразующего передаваемую мощность в полезную работу. Каноническим видом механического редуктора является пара взаимозацепленных цилиндрических шестерён, из которых ведущая шестерня меньшего размера, а ведомая — большего.

Как это работает

Редуктор с цилиндрическими шестернями

Работа любого редуктора подпадает под действие Золотого Правила механики: редуктор практически не изменяет передаваемую вращением мощность (с поправкой на КПД), а лишь взаимообратно изменяет две её составляющие — крутящий момент и угловую скорость. Величина изменения определяется передаточным отношением. При этом, редукция усилия предполагает, что крутящий момент на входе в редуктор будет меньше, чем на выходе с него, а угловая скорость, соответственно, наоборот — на входе будет больше чем на выходе. Передаточное отношение любого подобного редуктора больше единицы, а сам термин «редуктор», упомянутый без каких-либо дополнительных определений к нему, подразумевает именно редуктор подобного плана.

В редких случаях (в основном, из компоновочных соображений) в технике применяются редукторы с передаточным отношением меньше единицы. Такой редуктор в русскоязычном речевом обиходе называется «повышающим редуктором». Определение «повышающий» здесь происходит как от факта повышения усилия, необходимого для привода конечного устройства, так и от повышения угловой скорости ведомой шестерни в таком редукторе. Формально, исходя из этимологии термина «редуктор», термин «повышающий редуктор» есть оксюморон, но фактически распространённого синонима в русском языке нет, а, возможно, более подходящий сюда термин «мультипликатор» в обиходе практически не используется и малопонятен. При этом такой термин как «повышающая передача» официально зафиксирован ГОСТ-ом и правомерно присутствует в инженерно-техническом лексиконе.

Видео по теме

Основные характеристики редуктора

Таковыми являются: тип передачи, тип зацепления, КПД, передаточное отношение, величина передачаемой мощности (номинальный крутящий момент на тихоходном валу и максимальные окружные скорости зубчатых колёс), число ступеней редукции.

Классификация редукторов по ГОСТу

Прежде всего редукторы классифицируются по типам механических передач: цилиндрические, конические, червячные, планетарные, волновые, спироидные и комбинированные.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой мощности.

Корпуса редукторов

В серийном производстве широко распространены стандартизованные литые корпуса редукторов. Чаще всего в тяжёлой промышленности и машиностроении применяются корпуса из литейного чугуна, реже из литейных сталей. Когда требуется максимально облегчить конструкцию применяют легкосплавные корпуса. На корпусе редуктора чаще всего имеются места крепления — лапы и/или уши, за которые перемещают и/или крепят редукторы к основанию. На выходе валов располагают уплотнения для предотвращения вытекания масла. На корпусах редукторов зачастую располагают конструкционные элементы, предотвращающие увеличение давления внутри редуктора, возникающее от нагрева редуктора при его работе.

В штучном производстве широко используются сварные корпуса, позволяющие получать индивидуальные конструктивные решения.

Передаточное отношение

В дополнение к общему определению передаточного отношения, предполагающему отношение угловых скоростей ведущей и ведомого валов i=ω1/ω2{\displaystyle i=\omega _{1}/\omega _{2}}, в любом механическом редукторе на зубчатых колёсах таковое может быть подсчитано без без замеров угловых скоростей по формулам, учитывающим число зубьев. Для определения передаточного отношения любого редуктора из двух взаимозацепленных зубчатых колёс, независимо от их формы и типа зацепления (цилиндрического, конического, гипоидного, червячного), верна формула вида z2/z1{\displaystyle z_{2}/z_{1}} где z1{\displaystyle z_{1}} — число зубьев ведущего зубчатого колеса (число заходов червяка), а z2{\displaystyle z_{2}} — число зубьев ведомого зубчатого колеса. Передаточное отношение планетарного редуктора определить таким образом также возможно, хотя оно не имеет единой формулы подсчёта, и для его определения по числу зубьев всегда надо понимать, какое звено планетарного редуктора является ведущим/ведомым/опорным, а также учитывать тип и форму конкретного планетарного механизма.

Общее передаточное отношение всех редукторов, задействованных в конкретной кинематической цепи, равно произведению их передаточных отношений.

Редуктор со ступенчатым изменением передаточного отношения называется коробкой передач, с бесступенчатым — вариатор.

См. также

Ссылки

wikipedia.green

Механический редуктор принцип действия

Практически все приводы всех современных машин имеют в своем составе механический редуктор. Основное его назначение состоит в снижении или повышении угловой скорости вращающихся валов и в увеличении или уменьшении крутящего момента.

История изобретения

Зачастую изобретение этого устройства приписывают Архимеду, однако, прототипы простейших редукторов широко использовались еще в древнем Египте при орошении сельскохозяйственных угодий. Несложный механизм приводился в действие мулами, впряженными в огромное колесо и ходившими по кругу. Вращение от первичного колеса передавалось через механический редуктор к вторичному, на котором устанавливалось большое количество ковшей, зачерпывавших воду и выливавших ее в канал, находившийся на более высоком уровне. Вместо зубьев в таких редукторах использовались деревянные пальцы, устанавливавшиеся на периферийной части деревянных ободьев.

Принцип действия

Основу любого механического редуктора составляют два разновеликих колеса. Благодаря наличию связи между ободьями этих колес, вращение одного из них передается второму. Каждое из колес совершает различное число оборотов. Меньшее колесо совершает во столько раз большее число оборотов, во сколько раз его диаметр меньше диаметра большого колеса. Если меньшее колесо является ведомым, крутящий момент данной передачи увеличивается, но это сопровождается потерей в скорости. Надежность связи между ведущим и ведомым колесами обеспечивается с помощью зубьев, находящихся на каждом из колес.

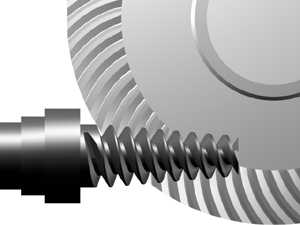

Типы механических редукторов

Редукторы можно классифицировать по:

типу передачи – цилиндрические, червячные, планетарные и др.;
числу имеющихся ступеней;
типу используемых зубчатых колес – конические, цилиндрические и т.д.;
пространственному расположению валов – вертикальные и горизонтальные;
типу кинематической схемы;
способу охлаждения;
типу корпуса;
скорости вращения;
применяемым в них подшипникам;
передаваемой мощности;
передаточному числу.

Редуктор может называться:

мультипликатором, если он обеспечивает повышение угловой скорости;
демультипликатором, если он понижает угловую скорость;
коробкой передач, если в нем имеется несколько ступеней;
вариатором, если ступени в нем отсутствуют.

Области использования

В настоящее время практически невозможно найти устройство или машину, где не было бы механического редуктора. Эти устройства прошли путь развития, измеряющийся многими веками, и стали неотъемлемой частью многих механизмов. Сегодня они повсеместно используются в таких отраслях, как авиастроение, станкостроение, автомобилестроение и других областях. Без них не могут обойтись даже детские механические игрушки.

agromania.com.ua

Механический редуктор — Википедия

Канонический вид механического редуктора
Ведущее зубчатое колесо — В
Ведомое зубчатое колесо — А

Реду́ктор (механический) — механизм по передаче мощности вращением, главной функцией которого является редукция, то есть, снижение усилия, необходимого для привода устройства, преобразующего передаваемую мощность в полезную работу. Каноническим видом механического редуктора является пара взаимозацепленных цилиндрических шестерён, из которых ведущая шестерня меньшего размера, а ведомая — большего.

Редуктор с цилиндрическими шестернями

Работа любого редуктора подпадает под действие Золотого Правила механики: редуктор практически не изменяет передаваемую вращением мощность (с поправкой на КПД), а лишь взаимообратно изменяет две её составляющие — крутящий момент и угловую скорость. Величина изменения определяется передаточным отношением. При этом, редукция усилия предполагает, что крутящий момент на входе в редуктор будет меньше, чем на выходе с него, а угловая скорость, соответственно, наоборот — на входе будет больше чем на выходе. Передаточное отношение любого подобного редуктора больше единицы, а сам термин «редуктор», упомянутый без каких-либо дополнительных определений к нему, подразумевает именно редуктор подобного плана.

В редких случаях (в основном, из компоновочных соображений) в технике применяются редукторы с передаточным отношением меньше единицы. Такой редуктор в русскоязычном речевом обиходе называется «повышающим редуктором». Определение «повышающий» здесь происходит как от факта повышения усилия, необходимого для привода конечного устройства, так и от повышения угловой скорости ведомой шестерни в таком редукторе. Формально, исходя из этимологии термина «редуктор», термин «повышающий редуктор» есть оксюморон, но фактически распространённого синонима в русском языке нет, а, возможно, более подходящий сюда термин «мультипликатор» в обиходе практически не используется и малопонятен. При этом такой термин как «повышающая передача» официально зафиксирован ГОСТ-ом и правомерно присутствует в инженерно-техническом лексиконе.

Таковыми являются: тип передачи, тип зацепления, КПД, передаточное отношение, величина передачаемой мощности (номинальный крутящий момент на тихоходном валу и максимальные окружные скорости зубчатых колёс), число ступеней редукции.

Классификация редукторов по ГОСТу[править | править код]

Прежде всего редукторы классифицируются по типам механических передач: цилиндрические, конические, червячные, планетарные, волновые, спироидные и комбинированные.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой мощности.

Корпуса редукторов[править | править код]

В серийном производстве широко распространены стандартизованные литые корпуса редукторов. Чаще всего в тяжёлой промышленности и машиностроении применяются корпуса из литейного чугуна, реже из литейных сталей. Когда требуется максимально облегчить конструкцию применяют легкосплавные корпуса. На корпусе редуктора чаще всего имеются места крепления — лапы и/или уши, за которые перемещают и/или крепят редукторы к основанию. На выходе валов располагают уплотнения для предотвращения вытекания масла. На корпусах редукторов зачастую располагают конструкционные элементы, предотвращающие увеличение давления внутри редуктора, возникающее от нагрева редуктора при его работе.

В штучном производстве широко используются сварные корпуса, позволяющие получать индивидуальные конструктивные решения.

Передаточное отношение[править | править код]

В дополнение к общему определению передаточного отношения, предполагающему отношение угловых скоростей ведущей и ведомого валов i=ω1/ω2{\displaystyle i=\omega _{1}/\omega _{2}}, в любом механическом редукторе на зубчатых колёсах таковое может быть подсчитано без без замеров угловых скоростей по формулам, учитывающим число зубьев. Для определения передаточного отношения любого редуктора из двух взаимозацепленных зубчатых колёс, независимо от их формы и типа зацепления (цилиндрического, конического, гипоидного, червячного), верна формула вида z2/z1{\displaystyle z_{2}/z_{1}} где z1{\displaystyle z_{1}} — число зубьев ведущего зубчатого колеса (число заходов червяка), а z2{\displaystyle z_{2}} — число зубьев ведомого зубчатого колеса. Передаточное отношение планетарного редуктора определить таким образом также возможно, хотя оно не имеет единой формулы подсчёта, и для его определения по числу зубьев всегда надо понимать, какое звено планетарного редуктора является ведущим/ведомым/опорным, а также учитывать тип и форму конкретного планетарного механизма.

Общее передаточное отношение всех редукторов, задействованных в конкретной кинематической цепи, равно произведению их передаточных отношений.

Редуктор со ступенчатым изменением передаточного отношения называется коробкой передач, с бесступенчатым — вариатор.

ru.wikiyy.com

Механический редуктор Википедия

Канонический вид механического редуктора
Ведущее зубчатое колесо — В
Ведомое зубчатое колесо — А

Реду́ктор (механический) — механизм по передаче мощности вращением, главной функцией которого является редукция, то есть, снижение усилия, необходимого для привода устройства, преобразующего передаваемую мощность в полезную работу. Каноническим видом механического редуктора является пара взаимозацепленных цилиндрических шестерён, из которых ведущая шестерня меньшего размера, а ведомая — большего.

Как это работает

Редуктор с цилиндрическими шестернями

Работа любого редуктора подпадает под действие Золотого Правила механики: редуктор практически не изменяет передаваемую вращением мощность (с поправкой на КПД), а лишь взаимообратно изменяет две её составляющие — крутящий момент и угловую скорость. Величина изменения определяется передаточным отношением. При этом, редукция усилия предполагает, что крутящий момент на входе в редуктор будет меньше, чем на выходе с него, а угловая скорость, соответственно, наоборот — на входе будет больше чем на выходе. Передаточное отношение любого подобного редуктора больше единицы, а сам термин «редуктор», упомянутый без каких-либо дополнительных определений к нему, подразумевает именно редуктор подобного плана.

В редких случаях (в основном, из компоновочных соображений) в технике применяются редукторы с передаточным отношением меньше единицы. Такой редуктор в русскоязычном речевом обиходе называется «повышающим редуктором». Определение «повышающий» здесь происходит как от факта повышения усилия, необходимого для привода конечного устройства, так и от повышения угловой скорости ведомой шестерни в таком редукторе. Формально, исходя из этимологии термина «редуктор», термин «повышающий редуктор» есть оксюморон, но фактически распространённого синонима в русском языке нет, а, возможно, более подходящий сюда термин «мультипликатор» в обиходе практически не используется и малопонятен. При этом такой термин как «повышающая передача» официально зафиксирован ГОСТ-ом и правомерно присутствует в инженерно-техническом лексиконе.

Основные характеристики редуктора

Таковыми являются: тип передачи, тип зацепления, КПД, передаточное отношение, величина передачаемой мощности (номинальный крутящий момент на тихоходном валу и максимальные окружные скорости зубчатых колёс), число ступеней редукции.

Классификация редукторов по ГОСТу

Прежде всего редукторы классифицируются по типам механических передач: цилиндрические, конические, червячные, планетарные, волновые, спироидные и комбинированные.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой мощности.

Корпуса редукторов

В серийном производстве широко распространены стандартизованные литые корпуса редукторов. Чаще всего в тяжёлой промышленности и машиностроении применяются корпуса из литейного чугуна, реже из литейных сталей. Когда требуется максимально облегчить конструкцию применяют легкосплавные корпуса. На корпусе редуктора чаще всего имеются места крепления — лапы и/или уши, за которые перемещают и/или крепят редукторы к основанию. На выходе валов располагают уплотнения для предотвращения вытекания масла. На корпусах редукторов зачастую располагают конструкционные элементы, предотвращающие увеличение давления внутри редуктора, возникающее от нагрева редуктора при его работе.

В штучном производстве широко используются сварные корпуса, позволяющие получать индивидуальные конструктивные решения.

Передаточное отношение

В дополнение к общему определению передаточного отношения, предполагающему отношение угловых скоростей ведущей и ведомого валов i=ω1/ω2{\displaystyle i=\omega _{1}/\omega _{2}}, в любом механическом редукторе на зубчатых колёсах таковое может быть подсчитано без без замеров угловых скоростей по формулам, учитывающим число зубьев. Для определения передаточного отношения любого редуктора из двух взаимозацепленных зубчатых колёс, независимо от их формы и типа зацепления (цилиндрического, конического, гипоидного, червячного), верна формула вида z2/z1{\displaystyle z_{2}/z_{1}} где z1{\displaystyle z_{1}} — число зубьев ведущего зубчатого колеса (число заходов червяка), а z2{\displaystyle z_{2}} — число зубьев ведомого зубчатого колеса. Передаточное отношение планетарного редуктора определить таким образом также возможно, хотя оно не имеет единой формулы подсчёта, и для его определения по числу зубьев всегда надо понимать, какое звено планетарного редуктора является ведущим/ведомым/опорным, а также учитывать тип и форму конкретного планетарного механизма.

Общее передаточное отношение всех редукторов, задействованных в конкретной кинематической цепи, равно произведению их передаточных отношений.

Редуктор со ступенчатым изменением передаточного отношения называется коробкой передач, с бесступенчатым — вариатор.
