Редуктор в автомобиле, что это, зачем и для чего?

Автор статьи: AutoKontact.ru

дата: 04.04.2018

Автомобильный редуктор

Что представляет собой редуктор в автомобиле? Ответ на этот вопрос дать могут не все, даже заядлые автомобилисты. В большинстве случаев покупая автомобиль, пользователи не уделяют внимание каким-то ключевым аспектам. Они лишь придерживают принципа: заправить, обслужить, ездить, отдавать в сервис на ремонт. Итак, давайте разберемся, в чем назначение и что такое редуктор в автомобиле!

Дифференциал и редуктор в автомобилеДифференциал и редуктор в автомобиле

Дифференциал и редуктор в автомобиле

Редуктором называется один из узлов трансмиссии, который используется для снижения крутящего момента, получаемого с коленвала. Далее редуктор передает крутящий момент другим узлам трансмиссии, то есть межосевой дифференциал.

Дифференциал и редуктор в автомобиле, в чем разница?

Такой вопрос часто задается автомобилистами, поэтому следует провести четкую грань между этими двумя узлами. Дифференциал используется для распределения приходящего крутящего момента между осями, а редуктор – для повышения/понижения крутящего момента.

Редуктор и дифференциал схемаРедуктор и дифференциал схема

Редуктор и дифференциал схема

Существуют следующие виды редукторов:

  • Передний редуктор – в переднм мосту.
  • Задний редуктор – в заднем мосту.

Передний редуктор используется в переднеприводных автомобилях, задний – заднеприводных. При этом передний редуктор в автомобиле интегрируется в КПП, а второй – заднюю ось. Исключением являются полноприводные транспортные средства, располагающие одновременно двумя редукторами. В последнем случае узлы трансмиссии сообщаются между собой карданом.

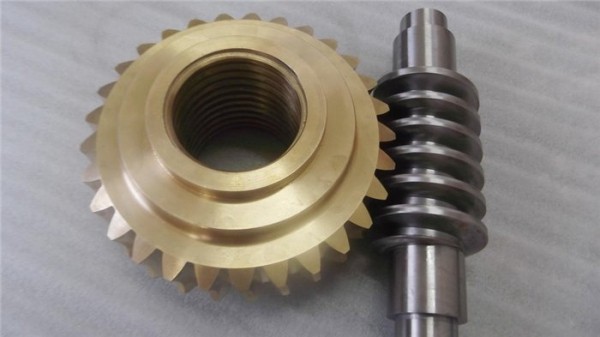

фото редуктор Червячная передача
фото редуктор Червячная передача

фото редуктор Червячная передача



Устройство автомобильного редуктора

Для ознакомления следует рассмотреть основные составляющие данного узла трансмиссии.

Редуктор автомобильный включает в себя:

  • Корпус – изготовляется из стали высокой прочности и ряда легких сплавов. Он используется для защиты межосевого дифференциала от избыточных внешних воздействий.
  • Крепления – они обеспечивают прочную связь корпуса к основанию, уплотнителями выступают сальники. Последние, не допускают утечек трансмиссионной жидкости, обеспечивающей функционирование дифференциала и шестерней.
фото редуктор Гипоидная передачафото редуктор Гипоидная передача

фото редуктор Гипоидная передача



Задний редуктор

  • 1) Ведущая шестерня – сообщается с вторичным валом КПП, передавая крутящий момент ведомой шестерне.
  • 2) Ведомая шестерня – после принятия крутящего момента передает его межосевому дифференциалу.

Следует отметить, что ведомая шестерня обладает большими габаритами и большим числом зубцов, поскольку она призвана для приема чрезмерно высокого крутящего момента от ведущей.

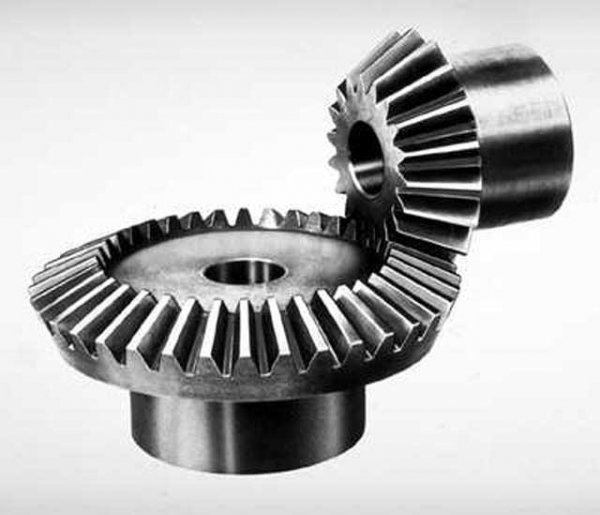

фото редуктор Коническая передачафото редуктор Коническая передача

фото редуктор Коническая передача

Межосевой дифференциал

Например, автомобиль повернул – внешнее колесо получило больший крутящий момент, внутреннее – меньший. При этом ведущая ось работает вся — оба колеса на оси работают вместе, с чем долго не могли справиться автопроизводителя порядка 80-ти лет назад.

Вот для чего принято использовать дифференциал в автомобилях:

  • 1) Корпус и сальники – применяется с целью обеспечения устойчивости шестерней к повреждениям.
  • 2) Шестерни – сателлиты – чаще всего в структуре их три и две из них располагаются они параллельно по отношению друг к другу, а третья – перпендикулярно. Перпендикулярную шестерню сообщается с ведомой. Сателлиты необходимы для передачи крутящего момента с ведомой шестерни на шестерни полуосей.
  • 3) Шестерни полуосей (колесные) – передача крутящего момента на валы колесных осей.
  • 4) Подшипники – отвечают за вращение валов колес и уменьшение трения между составными элементами.

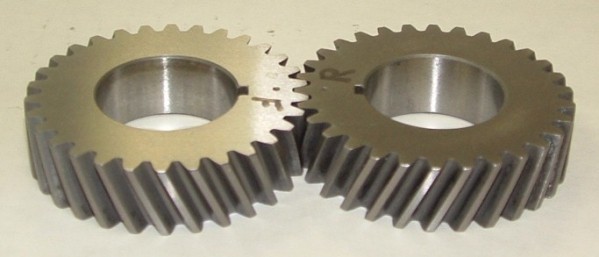

фото редуктор Цилиндрическая косозубая передача.фото редуктор Цилиндрическая косозубая передача.

фото редуктор Цилиндрическая косозубая передача.

Редукторные передачи

Данная группа составляющих различается по принципу соединения зубцов ведущей и ведомой шестерен. Благодаря использованию различных вариаций, выделяют четыре группы редукторных передач в автомобилях:

  • Коническая – конические шестерни в числе двух штук располагаются перпендикулярно друг другу. Эта схема используется в задне- и полноприводных автомобилях.
  • Цилиндрическая – две цилиндрические шестерни сообщаются между собой параллельно. Эта схема используется в переднеприводных автомобилях.
  • Гипоидная – шестерни располагаются по отношению друг к другу под углом 45 градусов. Эта схема используется в задне и полноприводных автомобилях.
  • Червяная – сообщающиеся один винт с червячной ведомой шестерней.

Чем выделяется редуктор в машине?

Каждый редуктор автомобиля обладает присущими характеристиками, основной из которых является – передаточное число, которое отражает отношение между угловой скоростью ведущего/ведомого валов. Высокий показатель передаточного числа характерен для грузовых автомобилей, низкий показатель – для легковых.

Следует отметить, что в легковых автомобилях вес редуктора заметно ниже, благодаря чему они развивают большие скорости. Индекс передаточных чисел определяется числом зацепок ведомой шестерни с ведущей за один оборот. Например, если индекс составляет 4.8, значит за единственный полный оборот ведущей шестерни, ведомая производит сцепку 4 целых и 0,8 раза.

С какими трудностями можно столкнуться?

Чаще всего, слабым местом автомобильного редуктора являются рабочие комплектующие, то есть те, которые подвержены значительному износу. Основной причиной являются повышенные нагрузки и длительное масляное голодание. Последний фактор связан с дефицитом или полным отсутствием трансмиссионной жидкости.

О поломке редуктора в автомобиле свидетельствует неприятный звук, гул, вибрация и щелчки в узлах, в которых сообщаются шестерни и подшипники. Если из строя вышли сальники, наблюдается течь трансмиссионной жидкости, регулярно просачивающиеся через образовавшиеся трещины.

редуктор в автомобиле поломка
редуктор в автомобиле поломка

редуктор в автомобиле поломка

Повреждение корпуса с обрывом креплений – нечастое, но весьма опасное явление. Оно происходит вследствие наезда транспортного средства на какое-то высокое или острое препятствие. В 70% случаев после подобного происшествия в месте крепления корпуса образуется трещина или группа трещин. Сразу они не вызовут никаких проблем, но в дальнейшем в них попадает грязь, пыль, вредящая структуре трансмиссионной жидкости.

Впоследствии сырье не может выполнять ранее возложенные на себя функции охлаждения и смазки шестерен. Это приводит к их перегреву, износу и даже поломке зубьев. Если корпус автомобильного редуктора подвергался повреждениям, об этом может свидетельствовать громкий гул от работающих элементов. Это заметно влияет на акустику и комфорт при езде. В местах повреждения корпуса или его креплений образуется течь масла.

Как решить проблему поломки автомобильного редуктора

Поскольку мы разобрались, для чего необходим редуктор в автомобиле и изучили основные поломки, следует изучить способы решения возникших проблем. Чтобы редуктор не вышел неожиданно из строя, необходимо соблюдать технологический регламент обслуживания транспортного средства и не забывать о замене трансмиссионной жидкости через каждые 100 000 км пробега.

Вторым вариантом, когда потребуется провести срочную замену трансмиссионной жидкости, является вынужденная замена сальников. Такой вариант также приветствуется автомобильными пользователями.

Вытекает масло из редуктора фотоВытекает масло из редуктора фото

Вытекает масло из редуктора фото

Если вы обнаружили в работе трансмиссии автомобиля какие-то неполадки, указывающие на сбой в работе редуктора в автомобиле, незамедлительно обратитесь в автомобильный сервис для полноценной диагностики. Это позволит избежать непредвиденных трат и заметно сократить стоимость ремонта и обслуживания.

Просмотров: 29 142

Редуктор авто: устройство, типы, неисправности

Многие автомобилисты знают, что в конструкции трансмиссии их машины есть редуктор. Но о том, что это за механизм, как он устроен, какие функции выполняет в зависимости от размещения, какие для него характерны неисправности и как их исправлять, осведомлены немногие. Сегодня мы расскажем обо всех особенностях автомобильного редуктора.

Редуктор автомобиляРедуктор автомобиля

Назначение и устройство редуктора

Свое название этот узел трансмиссии автомобиля получил от английского глагола to reduce (уменьшать). Назначение редуктора – принимать на себя крутящий момент от коленвала двигатели и, уменьшив его, передавать далее узлам трансмиссии (межосевому дифференциалу, который распределяет момент на ведущие колеса в определенной пропорции). В зависимости от того, где он установлен, различают редуктор переднего и заднего мостов. В переднеприводных автомобилях применяется редуктор переднего моста, который интегрирован в коробку передач, а в заднеприводных машинах этот узел установлен на задней оси. В полноприводных автомобилях применяют два редуктора – передний расположен в КПП, а задний – на оси, оба редуктора соединены между собой при помощи карданного вала.

Механизм редуктора выглядит следующим образом:

  • Корпус с уплотнителями (сальниками) и креплениями. Изготовлен из высокопрочной стали или легких сплавов, обеспечивает защиту главной передачи и межколесного дифференциала от внешних воздействий. Крепления служат для привязки корпуса редуктора к основаниям, а сальники предотвращают утечку трансмиссионной жидкости, которая смазывает шестерни редуктора и дифференциала.
Редуктор заднего моста
Редуктор заднего моста
  • Главная передача. а) ведущая шестерня. Предназначена для приема крутящего момента от вторичного вала коробки передач и последующей передачи его на ведомую шестерню. б) ведомая шестерня. Принимает крутящий момент от ведущей шестерни и передает его далее, к механизму межколесного дифференциала. Ведомая шестерня больше по размеру, чем ведущая, имеет большее количество зубцов – это сделано для того, чтобы уменьшать высокий крутящий момент, поступающий от ведущей шестерни.
  • Межколесный дифференциал. а) корпус с сальниками. Оберегает шестерни дифференциала от повреждений. б)сателлитные шестерни. Обычно их три, две расположены параллельно друг другу, а одна – перпендикулярно, она соединяется с ведомой шестерней главной передачи. Функция сателлитов – передача момента с ведомой шестерни на шестерни полуосей. в) шестерни полуосей колес. Принимают уменьшенный крутящий момент от сателлитов и передают его на валы колесных полуосей. г) подшипники. Установлены между шестернями полуосей и приводным валом. Обеспечивают вращение валов полуосей колес.

Если главная передача отвечает за получение крутящего момента, уменьшение или увеличение его, то межколесный дифференциал, помимо распределения полученного от редукторной передачи крутящего момента между колесами, регулирует скорости вращения колес при поворотах автомобиля. Когда автомобиль поворачивает, то внешнее колесо получает больше крутящего момента, а внутреннее – меньше. Без дифференциала такая операция была бы невозможна.

В зависимости от того, каким образом соединены зубцы ведущей и ведомой шестерен, выделяют четыре типа редукторных передач:

  • Коническая, представляет собой две расположенные под углом 90 градусов конические шестерни. Применяется на автомобилях с задним и полным приводом.
Коническая передачаКоническая передача
  • Цилиндрическая, представляет собой две сцепленные параллельно цилиндрические шестерни. Этот тип главной передачи применяется на автомобилях с передним приводом.
Цилиндрическая косозубая передача.Цилиндрическая косозубая передача.
  • Гипоидная, представляет собой шестерни, расположенные под углом 45 градусов по отношению друг к другу. Применяется на автомобилях с задним и полным приводом.
Гипоидная передачаГипоидная передача
  • Червячная, представляет собой сцепленный перпендикулярно винт (червяк) и червячную ведомую шестерню. Применяется в рулевом механизме, в трансмиссии автомобилей не применяется.
Червячная передачаЧервячная передача

Главная характеристика редуктора – передаточное число, отражающее отношение угловой скорости ведущего вала к угловой скорости ведомого вала. Редукторы с высоким передаточным числом устанавливаются на трансмиссии автомобилей, обладающих большой снаряженной массой. Такие машины передвигаются с небольшой скоростью, но обладают большей грузоподъемностью. Редукторы с низким передаточным числом устанавливают на трансмиссии машин с небольшой снаряженной массой, что обеспечивает их высокую скорость движения. Передаточное число редуктора определяется по количеству зацеплений ведущей шестерни с ведомой. Например, если передаточное число равно 5.1, то за один оборот ведущей шестерни ведомая войдет с ней в зацепление и выйдет из него 5 целых и 1 десятую раза.

Чем отличается редуктор от дифференциала

Этот вопрос часто задают начинающие автомобилисты. Редуктор, как мы сказали выше, это узел, который повышает или понижает крутящий момент, приходящий на него от коленвала двигателя. А дифференциал – узел, который делит приходящий от редуктора крутящий момент между осями (межосевой дифференциал) или полуосями (межколесный дифференциал) в определенной пропорции, а также отвечает за подачу большего или меньшего крутящего момента на внешнее колесо при повороте автомобиля.

Поломки и ремонт редуктора

Наиболее часто в автомобильных редукторах выходят из строя шестерни, сальники и подшипники. Причина – износ этих деталей вследствие эксплуатации с повышенными нагрузками, длительного масляного голодания по причине недостатка трансмиссионной жидкости. Диагностируются эти поломки по наличию гула или щелчков в местах соединений шестерен и подшипников. Износ сальников можно определить по каплям трансмиссионной жидкости, которая просачивается через появившиеся трещины в уплотнителях. Рекомендуется при каждом ТО проверять работу этих элементов редуктора и при необходимости – заменять износившиеся детали на новые.

Вытекает масло из редуктораВытекает масло из редуктора

Реже происходит поломка самого корпуса автомобильного редуктора или обрыв креплений, при помощи которых он присоединяется к основанию. Эта поломка может произойти при наезде автомобиля на какое-нибудь препятствие. В образовавшуюся при поломке щель может попасть пыль и грязь, которая повлияет на состояние трансмиссионной жидкости. Та, в свою очередь, не сможет выполнять свои функции, что приведет к перегреву шестерен, поломке или износу их зубьев. Повреждение корпуса редуктора чревато еще и появлением громкого гула, который производят работающие элементы, что скажется на акустическом комфорте при езде. Диагностировать неисправность корпуса редуктора можно по появлению под ним следов трансмиссионного масла. В этом случае можно заварить корпус редуктора или заменить его на новый.

Поломка редуктораПоломка редуктора

В любом случае, чтобы не допустить выхода из строя редуктора, нужно следить за уровнем залитой в него трансмиссионной жидкости, менять ее через каждые 100 тысяч километров пробега или при вынужденной замене сальников. Рекомендуется также периодически диагностировать работу трансмиссии и при появлении малейших признаков поломки элементов редуктора своевременно проводить их замену и текущий ремонт.

что это, значение, принцип работы

Редуктор — это важный узел трансмиссии, назначение которого состоит в уменьшении крутящего момента коленвала и передаче его на дифференциал, вращающий колеса. Устройства отличаются в зависимости от места установки и особенностей конструкции.

Виды и типы редукторов

По месту установки и назначения различают два типа редукторов:

  • Передний, интегрированный в КПП. Предназначен для передачи момента на передние колеса полноприводных авто и машин с передним приводом;

  • Задний, устанавливаемый в задней оси. Узел приводит в движение задние колеса полноприводных машин и автомобилей с задним приводом.

В главной передаче авто используются многоступенчатые приводы, в которых используется несколько последовательно соединенных шестеренок. В классической конструкции заднего редуктора таких ступеней две — ведущая и ведомая шестерни.

В зависимости от способа сопряжения шестеренок, различают коническую, цилиндрическую и гипоидную редукторную передачу. В рулевых механизмах авто также используются червячные редукторы.

Конический

В устройстве используется пара конических шестерен, установленных под углом 90 градусов. Такие узлы применяются на заднеприводных и полноприводных машинах.

Цилиндрический

Устройство состоит из пары прямых цилиндрических шестерен, сцепленных вместе и установленных параллельно друг другу. Такая главная передача используется в КПП переднеприводных автомобилей.

Гипоидный

Две соединенные шестерни, установленные под углом 45 градусов, используются для передачи момента на полноприводных и заднеприводных авто.

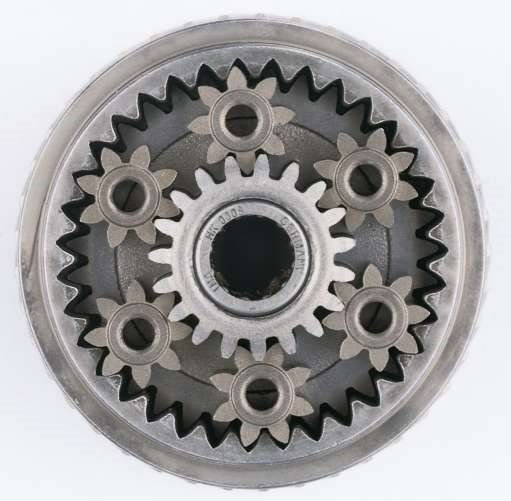

Планетарный



Устройство выполнено в виде нескольких шестерен, расположенных в одной плоскости и сцепленных между собой.

Червячный

Узел, применяющийся только лишь в рулевом управлении, представляет собой червячную и ведомую шестерни, установленные перпендикулярно.



В трансмиссии авто зачастую применяются комбинированные цилиндрическо-конические узлы, ведущий и ведомый валы которых могут пересекаться или располагаться параллельно.

Автомобильные редукторы характеризуются передаточным числом. Это соотношение угловых скоростей ведущего и ведомого вала. На машинах с большой снаряженной массой, устанавливаются редукторы с большим передаточным числом. Это обеспечивает им высокий крутящий момент в сочетании с небольшой максимальной скоростью. Для обеспечения высокой скорости на легких автомобилях устанавливаются механизмы с передаточным числом порядка 5.

Редуктор и дифференциал имеют принципиально разное назначение: первый повышает или понижает крутящий момент, второй — распределяет его между осями и колесами.

Устройство, конструкция и принцип работы редуктора



Задний редуктор большинства полно- и заднеприводных машин конструктивно объединен с дифференциалом. Этот узел, закрепленный на заднем мосту авто, состоит из следующих деталей:

  • ведомая шестерня, которая через сателлитов передает вращение шестерням полуосей;

  • ведущая шестерня, присоединенная к карданному валу;

  • сателлиты, дифференциала, передающие момент на шестерни левой и правой полуоси.

Принцип работы главной передачи (редуктора) заднего моста основан на гипоидной передаче. Узел работает следующим образом:

  • кардан передает крутящий момент на ведущую шестерню;

  • за счет размера и положения ведомой шестерни увеличивается момент и направление вращения;

  • на шестерни полуосей мощность передается через дифференциал, выполненный с помощью шестерен-сателлитов.

Использование гипоидной передачи обеспечивает невысокий уровень шума и плавную работу главной передачи. Подобные устройства используются на большинстве заднеприводных легковушек и грузовиков. Внедорожники оснащены редуктором с гипоидной передачей и блокирующимся дифференциалом, повышающим проходимость.

На части внедорожников, в особенности на грузовиках повышенной проходимости, применяется передний мост с гипоидной передачей, аналогичной используемой на заднеприводных авто.

В переднеприводных ТС и части внедорожников не используется передний мост с редуктором. Функцию редуктора берет на себя коробка переключения передач, которая меняет угловую скорость и вращающий момент. В КПП используется сложная система осей и шестерен, образующих планетарные, цилиндрические и гипоидные передачи.

Зачем нужен редуктор

Как и коробка передач, редуктор используется для снижения скорости вращения колес и повышения крутящего момента. Его использование улучшает ходовые качества машины и снижает нагрузку на двигатель и КПП.

Двигатели внутреннего сгорания, используемые в ТС, отличаются высокими оборотами при низком крутящем моменте. Если подключать привод колес напрямую, нагрузка на них «задушит» мотор и автомобилю будет сложно тронуться с места.

КПП или вариатор увеличивает крутящий момент и снижает обороты, позволяя машине медленно ехать независимо от оборотов мотора. Редуктор дополнительно увеличивает крутящий момент, снижая нагрузку на остальные части трансмиссии (КПП, кардан). Это увеличивает моторесурс агрегатов, уменьшает шум и позволяет использовать более «нежные» и легкие детали трансмиссии. За счет применения редуктора повышается КПД, уменьшается расход топлива и снижается количество вредных выбросов.

Что такое редуктор в автомобиле 🚩 автомобильный редуктор 🚩 Авто 🚩 Другое

Редуктор в автомобиле необходим для распределения передаваемого от двигателя крутящего момента между ведущими колесами. Конструктивно автомобильный редуктор представляет собой коническую зубчатую передачу, размещенную в отдельном корпусе.

В зависимости от типа автомобиля, редуктор располагается на переднем либо заднем мосту, а полный привод предполагает наличие двух редукторов, так как крутящий момент в этом случае распределяется между всеми колесами.

Основной характеристикой редуктора, как и любой другой механической передачи, является передаточное отношение, показывающее степень уменьшения угловой скорости и увеличения крутящего момента, передаваемого на колеса. Передаточное отношение напрямую зависит от количества зубьев ведущей и ведомой шестерни. В редукторах большее число зубьев всегда имеет ведомая шестерня. Благодаря хорошим эксплуатационным качествам, широкое распространение в автомобильных редукторах получили шестерни с круговым зубом.

Передаточное отношение, приближенное к единице, имеют редуктора скоростных автомобилей, у которых количество зубьев ведомой шестерни всего на несколько единиц больше, чем ведущей. Увеличение передаточного отношения повышает тяговые характеристики транспортного средства, что особенно важно для специальных автомобилей и тягачей.

На переднем и заднем мосту полноприводных автомобилей должны быть установлены редукторы с одинаковым передаточным отношением, так как в противном случае становится невозможной эксплуатация машины при включенной блокировке межосевого дифференциала.

Большое значение для обеспечения безотказности редуктора автомобиля имеет смазка вращающихся деталей в зоне зацепления. Утечка смазки может привести к масляному голоданию, в результате которого зубья шестерен будут перегреваться и интенсивно изнашиваться. Избежать поломки поможет периодический контроль состояния трансмиссии, осуществляемый профессиональными сотрудниками СТО.

Ремонт редуктора относится к работам особой сложности, так как предполагает большое количество регулировок и последующих тестов. Одна из шестерен редуктора не может быть заменена без подбора и приработки, так как в противном случае не будет обеспечена требуемая площадь пятна контакта. Регулировка редуктора осуществляется изменением зазора между торцом зубчатого колеса и корпусом агрегата.

Что такое редуктор: устройство и принцип действия

Всем привет! В последнее время мы разбирали множество материалов, которые касались трансмиссии — это и сравнение автоматических трансмиссий и общее устройство фрикционного сцепления. Что такое редуктор применительно к автомобилю — вот эту тему я хотел бы обсудить на страницах своего блога!

   Предназначение и устройство

Если кто-то из читателей помнит, то мы касались работы дифференциала, тоже принимающего участие в работе с крутящим моментом. В отличие от него, редуктор не перераспределяет этот момент, а предназначен для его понижения или повышения. На каждой ведущей оси расположен свой редуктор — поэтому они называются передний и задний.

Изготавливается данное устройство из стальных сплавов, которые отличаются высокой прочностью и могут гарантировать длительную эксплуатацию в неблагоприятных условиях.

В заднем редукторе предусматривается ведущая соединенная с карданным валом и ведомая шестерни. У каждого редуктора одним из основным параметров является передаточное число. При этом, в легковых машинах оно традиционно ниже, чем в коммерческом транспорте. Для того, чтобы понять суть передаточного числа, достаточно представить себе количество зубьев у ведомой и ведущей шестеренок. Само число означает, сколько раз ведомая может провернуться за 1 оборот ведущей.

   Работа главной пары — на что влияет

Отсюда происходит понятие «главная пара» редуктора. Чем большим будет её передаточное число, тем быстрее движок сможет набрать свои максимальные обороты. От этого зависит и динамика в процессе вождения. Уменьшение этого числа приводит к ухудшению динамики, зато может повысить топливную экономичность, так как обороты двигателя при той же скорости будут ниже. Обратите внимание: чтобы менять число редуктора, нужно иметь ввиду следующее:

  • характеристики силового агрегата;
  • размеры шин и дисков и т.д.

Некоторые владельцы подержанных авто, как отечественной, так и заграничной сборки, меняют редукторы на аналоги с другим передаточным числом. Не всегда эти опыты приводят к улучшению разгонных качеств. Погоня за лучшей разгонной динамикой при старте с места динамикой грозит привести к перерасходу топлива и ускоренному износу деталей трансмиссии. Читайте форумы и отзывы специалистов, прежде, чем решиться на такой радикальный шаг.

   Обслуживание и неисправности

Тем не менее, детали редуктора и его смазка остаются одним из наиболее уязвимых мест и источников поломок. Длительное отсутствие достаточного количества масла приводит к перегрузам узла. Как определить самому поломки, не вызывая мастера с СТО? Обращайте внимание на новый появившийся гул, посторонние звуки и вибрацию. Может наблюдаться течь рабочей жидкости вследствие прохудившихся сальников. Покупка и замена редуктора — удовольствие не из дешевых, поэтому рекомендую прислушиваться к подобным звукам.

Момент обслуживания является одним из самых важных, чтобы продлить работоспособность этого трансмиссионного узла. Рабочую жидкость требуется менять каждые 100 тысяч пройденных километров. Своевременно стоит менять и сальники — все это позволит снизить стоимость потенциального ремонта.

Будем прощаться, дорогие читатели! Если у Вас появятся новые вопросы, касательно работы и проблем трансмиссии, пишите эти пожелания. Постараюсь учесть их по максимуму на страницах моего блога. Спасибо, что остаетесь на связи и пока!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы


Автор:Андрей

Что такое редуктор в автомобиле?

Автомобильный редуктор состоит из зубчатой передачи с коническим зацеплением и предназначен, чтобы распределять и увеличивать крутящий момент, передаваемый от вала мотора. На переднеприодных и заднеприводных машинах производится установка одного редуктора на приводном мосту, на полноприводных машинах устанавливается 2 редуктора, которыми обеспечивается передача момента на каждую пару колес.

Автомобильный редуктор необходим чтобы распределять передаваемый от мотора крутящий момент между колесами, которые являются ведущими. Редуктор машины конструктивно является конической зубчатой передачей, размещенной внутри отдельного корпуса.

Учитывая тип транспортного средства, редуктор может находиться на переднем или заднем мосту, на полном приводе предполагается установка 2-х редукторов, и крутящий момент в данном случае будете распределяться между всеми колесами.

Основная характеристика редуктора, как любых других механических передач, это передаточное отношение, которым показывается насколько уменьшилась угловая скорость, и увеличился крутящий момент, передаваемый на колеса. Величина передаточного отношения прямо определяется числом зубьев на ведомой и ведущей шестерне. Обычно в редукторах большим количеством зубьев обладает ведомая шестерня. Благодаря наличию хороших эксплуатационных качеств, широко распространенными в редукторах для автомобилей стали шестерни, имеющие круговые зубья.

Передаточным отношением, приближенным к 1, обладают редуктора установленные на скоростных автомобилях, которые имеют число зубьев на ведомой шестерне всего на 2-3 единицы больше, по сравнению с ведущей. При посте передаточного отношения растут тяговые характеристики машины, что имеет особенное значение для тягачей и спецавтомобилей.

Нюансы установки редукторов в полноприводных машинах

На заднем и переднем мосту полноприводных машин должны устанавливаться редукторы, имеющие одинаковое передаточное отношение, потому что иначе будет невозможно эксплуатировать автомобиль с включенной блокировкой межосевого дифференциала.

Ремонт и отказы редуктора

Огромную роль для того чтобы обеспечить безотказность редуктора машины играет смазывание вращающихся в месте зацепления деталей. При утечке смазки может произойти масляное голодание, при котором начнется перегрев зубьев шестерен и начнется их интенсивный износ. Чтобы не было поломки необходимо проведение периодического контроля за состоянием трансмиссии, которое осуществляется специалистами СТО.

Ремонт редуктора это работа повышенной сложности, так как при этом производится много регулировок и тестов. Нельзя произвести замену одной из шестерен редуктора без подбора и приработки, ведь иначе нельзя обеспечить требуемую площадь пятна контакта. Редуктор регулируется изменением зазора имеющегося между корпусом редуктора и торцом зубчатого колеса.

Редуктор заднего моста в автомашине

Редуктор заднего моста в автомобиле это такое устройство, которое изменяет не только мощность двигателя при передаче его через систему валов на другие узлы, но меняет и крутящийся момент. Что бы понять, какой редуктор перед нами, нужно обратить внимание на цифры и буквы, которые выбиты на нём. Цифра – это количество ступеней передачи, буква – это вид передачи:

  • Ц – цилиндрическая;
  • Ч – червячная;
  • К – коническая;
  • Г – глобоидная;
  • В – волновая;
  • П – планетарная.

Если передачи комбинированные, обозначаются двумя буквами, например:

  • ЦЧ – цилиндрически-червячная,
  • ЧЦ – червячно-цилиндрическая,
  • КЦ – конически-цилиндрическая.

Все обозначения можно уточнить в ГОСТ 15150-69.

Что такое редуктор в машине и как он работает

Редуктор в автомобиле относится к зубчатым редукторам, имеющим коническую форму шестерен. Может иметь одно или несколько зацеплений, а также ведущая шестерня в тихоходных механизмах может быть заменена червячной передачей. Его основной задачей можно назвать снижение крутящего момента, которое редуктор получает от двигателя через коленчатый вал. Редуктор не даром получил свое названия от слова редуцировать, то есть уменьшать. Далее он распределяет полученный момент на другие узлы трансмиссии, называемые дифференциалом между осевым.

В заднеприводных и переднеприводных автомобилях на каждый приводный мост предусмотрен один редуктор. Если это полноприводный автомобиль, на каждый мост устанавливается редуктор. При этом оба редукторы имеют одинаковое передаточное число.

Передний и задний редукторы имеют разную конструкцию.

Коническая передача в редукторе заднего мостаКоническая передача в редукторе заднего мостаКоническая передача в редукторе заднего моста.

Принцип работы редуктора, например, заднего моста автомобиля, следующий. Двигатель начинает свою работу, вращается коленчатый вал, который передает вращение через диски сцепления на первичный вал коробки передач, переходя затем на вторичный вал. Отсюда через карданный вал автомобиля вращение переходит на редуктор, который расположен на заднем мосту. Ведущая шестерня, которая имеет гораздо меньший диаметр, чем ведомая, работая в контакте с валом КПП, передает движение ведомой шестерне, которая далее передает его дифференциалу междуосевому.

При этом зуб ведущей шестерни давит на зуб сопряженной детали и передает усилие. Рассмотрим пример, когда автомобиль сделал поворот. При этом, как известно автомобилисту, наружное колесо получает больший крутящийся момент, а колесо, которое идет по меньшому кругу, меньший. Меняется при этом угловая скорость. Но если взять ведущую ось, колеса на ней работают совместно. На этом основана работа дифференциала в автомашине.

Из чего состоит редуктор заднего моста автомобиля

Устройство редуктора не очень сложное. Во – первых, должен быть массивный корпус с крышкой и сальники, который защищает внутренние детали от повреждений. Во вторых это косозубые шестерни. Если это коническая передача, ведущая шестерня находится перпендикулярно к ведомой, кроме этой пары шестерен, обычно есть и две или три шестерни – сателлиты, распределяющих крутящий момент с ведомой шестерни на межосевой дифференциал. И обязательно наличие подшипников на валах, уменьшающие трение и позволяющие поддерживать валы, а также крышки подшипников, стопорные пластины.

Наиболее часто выходящими из строя деталями являются подшипники, поэтому к выбору нужно отнестись серьезно. У них есть свой запас прочности, предпочтение следует отдавать закрытым типам подшипников. Также не забываем о смазке. Её отсутствие приводит к перегреву и выходу из строя шестерен.

Схема редуктора заднего моста подетальноСхема редуктора заднего моста подетальноСхема редуктора заднего моста подетально

Примерно такой редуктор заднего моста с комплектующими деталями стоит на автомобиле Газель ВАЗ 2107. Шестерни работают за счет такого качественного вида сцепления, как гипоидное, которое обеспечивает продольное скольжение. Это сцепление обеспечивает и длительный срок службы редуктора.

Внизу корпуса обязательно должны быть отверстия, через которые происходит слив масла и возможность увидеть уровень масла в редукторе.

Редуктор автомобиля ВАЗ 2107 и его передаточное число

Если сравнивать редуктор от ВАЗ 2107, нужно отметить этот вид редуктора обеспечивает разгон на трассе на 10 километров в час, что ниже, чем редуктор, который стоит на ВАЗ 2106. Если поставить редуктор от автомобиля 2106 на автомобиль 2107, и спидометр и одометр будут показывать ошибку на эти 10 километров. Но! Устройство от 2106 будет меньше расходовать топлива.

Дело в том, что по паре шестерен в 2106 количество зубьев соотносится 43/11, в 2107 модели как 43/10.Хотя нужно заметить, что раньше он комплектовался редуктором, который стоял на модели 2103 с соотношением зубьев 10/40, затем поставили редуктор 43/10, а потом опять вернулись к 43/11. Поэтому передаточное число своего автомобиля лучше определить самому по существующим методикам.

Например, приподымаем заднюю часть авто на домкратах, установив нейтральную передачу при этом. Фиксируем одно из задних колес.

Затем проворачиваем вручную 10 оборотов карданного вала, считая при этом количество оборотов, которое сделает свободное от фиксации заднее колесо. Это количество оборотов делим на 10 и получаем передаточное число, которое дает задний редуктор. Ну или проще всего – есть технический паспорт, где все написано: какая модель редуктора автомобиля установлена.

Конечно, различие между редуктором от 2107 и редуктором от 2106 небольшое, но с механизмом от шестой модели, она более быстрая, но при этом немного проигрывает в мощности и водителю самому выбирать, что у него в приоритете – скорость или сила. Кроме этого, на шестой модели чуть меньше расход топлива при этом. Передаточное число, в принципе, выбираем такое, как нас устраивает.

Редуктор заднего моста в автомашине Редуктор заднего моста в автомашине

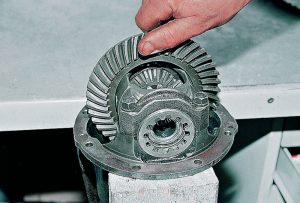

Достаточно много в интернете видео, где рассказывают, как самому снять редуктор заднего моста. Все это рассказано поэтапно. Хорошо, если водитель самостоятельно занимался таким или похожим ремонтом. Но, если автомобиль новый и водитель не принимал участия в разборе автомобиля, лучше такие вопросы предоставить специалистам в автомастерской. Снять и поменять изношенную деталь не очень трудно. Что бы отрегулировать затем работу редуктора, нужен опыт и специальное оборудование, которое не у каждого любителя в наличии.

Это как раз тот случай, что сэкономив на специалистах, можете затем попасть на гораздо большие деньги. Специалист может оценить и степень изношенности шестерен, возможно, будет дешевле поменять весь редуктор, чем ремонтировать старый.

Facebook

Twitter

Вконтакте

Google+

 Внимание покупателей подшипников

Редуктор заднего моста в автомашине Редуктор заднего моста в автомашине

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:

     +7(499)403 39 91



  Доставка подшипников  по РФ  и зарубежью.

  Каталог подшипников на сайте themechanic.ru





Blank - Date Template - 1Blank - Date Template - 1

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Blank - Date Template - 1Blank - Date Template - 1

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Blank - Date Template - 1Blank - Date Template - 1

Разница между автоматической коробкой передач, механической коробкой передач и вариатором: какая коробка передач должна быть у вашего следующего автомобиля?

Механическая трансмиссия делает вождение более увлекательным и увлекательным, а автоматическая трансмиссия обеспечивает спокойствие в движении. В мире наблюдается рост продаж автомобилей с автоматической коробкой передач.

Коробка передач или коробка передач выполняет основную функцию направления мощности, вырабатываемой двигателем, на привод колес. Для этого существуют разные типы коробок передач, и хотя механический процесс переключения передач одинаков, процедуры их замены различаются в зависимости от типа трансмиссии.За небольшим исключением бесступенчатой ​​трансмиссии (CVT), коробка передач обычно выполняется в металлическом корпусе, который содержит ряд рычагов переключения передач; отсюда и название «коробка передач». Каждая передача имеет определенное передаточное число, чтобы отличать вращение колес от вращения двигателя. Сила, которая вызывает вращение внутри двигателя, обычно известное как крутящий момент, поступает в трансмиссию через вал двигателя и проходит через шестерни, прежде чем выйти через выходной вал. Окончательный процесс достижения крутящего момента колес зависит от того, находится ли двигатель на передней, средней или задней части, а также от того, является ли он передним, задним или полноприводным.Механическая, автоматическая и вариатор - популярные и распространенные типы коробок передач, доступных в наши дни на автомобилях. Но что лучше покупать в индийском трафике? Действительно ли пробег вашего автомобиля зависит от трансмиссии? Мы постараемся ответить на эти вопросы ниже.

Механическая коробка передач:

Ручная коробка передач или механическая коробка передач - наиболее распространенный тип трансмиссии во всем мире. Большинство нынешних водителей во всем мире хотя бы научились водить с механической коробкой передач, прежде чем переходить на автоматическое переключение передач.На старых классических автомобилях, таких как Fiat Padmini Premier или даже Ambassador, рычаг переключения передач был виден чуть ниже рулевой колонки, но в любом современном автомобиле рычаг переключения передач расположен вертикально на центральной консоли автомобиля и соединен с трансмиссией через связь. Сцепление играет решающую роль между двигателем и трансмиссией, обеспечивая необходимую мощность для колес. Управлять автомобилем с механической коробкой передач всегда веселее и интерактивнее. Однако, учитывая ситуацию с дорожным движением в стране, механическая коробка передач может вас расстроить и раздражать.Также говорят, что если вы научитесь управлять автомобилем с механической коробкой передач, вам будет проще управлять автомобилем с любой коробкой передач. Трехступенчатая механическая коробка передач была обычным явлением в автомобилях в 1940-х годах, в автомобили добавлялось больше передач, по мере того, как технологии совершенствовались, и автомобили начали развиваться. Автомобили с четырехступенчатой ​​коробкой передач ездили по дорогам десятилетиями, затем пятиступенчатая, а теперь шестиступенчатая коробки передач становятся обычным явлением. Автомобили премиум-класса, такие как Chevrolet Corvette, Porsche 911, действительно оснащены семиступенчатой ​​механической коробкой передач.


Автоматическая коробка передач:
Когда-то считавшаяся роскошью для автомобилей, трансмиссия, которая переключается сама по себе, теперь стала широко распространенным товаром, и в будущем покупатели предпочтут автоматическую коробку передач для облегчения вождения.На автомобилях есть два разных типа автоматических коробок передач. Обычная автоматическая коробка передач соединена с двигателем через гидротрансформатор, который помогает переключать рычаг переключения передач без вмешательства водителя, а второй - это коробка передач с двойным переключением (DSG), которая представляет собой трансмиссию два в одном, в которой два вала с электронным управлением управлять выбором передачи. Большинство автомобилей группы Volkswagen, таких как Volkswagen Polo, Volkswagen Vento, Skoda Octavia, Skoda Superb, Audi Q7 и т. Д., Поставляются с этой коробкой передач DSG.Процесс переключения передач осуществляется гидравлически или электронно путем контроля важных параметров, таких как скорость, положение дроссельной заслонки и скорость вращения двигателя. В случае коробки передач AMT (автоматическая ручная трансмиссия) имеется датчик с электронным контролем, который при переключении на повышенную или понижающую передачи переключает передачи в зависимости от частоты вращения двигателя. В большинстве автомобилей с AMT передачи также можно переключать вручную с помощью рычагов переключения передач на рычаге переключения передач. Автомобили с автоматической коробкой передач имеют две педали, что не позволяет заглушить двигатель, учитывая его конфигурацию.

Миф о том, что автомобиль с автоматической коробкой передач менее экономичен, чем механический, не соответствует действительности. Современные электронные технологии позволили автомобилю с автоматической коробкой передач расходовать почти такой же километраж, как и автомобиль с ручным приводом. Во многих случаях автомобили с автоматической коробкой передач, как правило, лучше работают по пробегу, поскольку в коробке передач нет вмешательства человека. Во всем мире четырехступенчатая автоматическая коробка передач прослужила автомобили дольше всех. Сегодня обычным явлением является шестиступенчатая, семи- и восьмиступенчатая автоматика. ZF представила 9-ступенчатую коробку передач для многих автомобилей премиум-класса.Чем больше передач, тем больше ускорение и повышается топливная экономичность.

Коробка передач CVT:

Другой тип - бесступенчатая трансмиссия или широко известная как коробка передач CVT. Хотя многие впервые пользователи CVT находят эту коробку передач очень медленной при переключении, она также считается более плавной, чем традиционная автоматическая коробка передач. CVT опирается на систему шкива и ремня, которая позволяет ему обеспечивать бесконечное количество передаточных чисел. Он также встречается в автоматических самокатах, квадроциклах и снегоходах.CVT также помогает сократить расход топлива автомобиля, что делает его основной причиной для производителей гибридных автомобилей устанавливать вариатор на гибридные автомобили. Чтобы улучшить ускорение, вариатор часто сочетается с подрулевыми переключателями, которые помогают быстро переключать передачи. Большинство автомобилей Honda в Индии оснащаются коробкой передач CVT, хэтчбек Maruti Suzuki Baleno также получает коробку передач CVT.

Какая коробка передач вам подходит?

Тип автомобиля и стиль вождения - это два фактора, которые следует учитывать перед покупкой следующего автомобиля.Если динамика вождения не входит в число обязательных для вашего автомобиля, и вам нужен автомобиль, который позволит вам меньше уставать в пробке, вам следует подумать о выборе вариатора или автоматической коробки передач. Однако, если вы впервые водите машину, учитесь водить машину или автолюбитель, который хочет большего взаимодействия между водителем и автомобилем, то вам подойдет автомобиль с механической коробкой передач. Во всем мире растет тенденция владеть автомобилями с автоматической коробкой передач. В Индии большинство автоматических вариантов даже на доступных машинах продаются только на лучших вариантах.На современных автомобилях топливная экономичность практически такая же, как на автомобилях с механической или автоматической коробкой передач. Так что либо будьте спокойны в движении, либо получите руководство, чтобы весело и увлекательно провести время за рулем.

Получите текущие цены на акции с BSE, NSE, рынка США и последние данные NAV, портфель паевых инвестиционных фондов, рассчитайте свой налог с помощью калькулятора подоходного налога, узнайте лидеров рынка, крупнейших проигравших и лучших фондов капитала. Поставьте нам лайк на Facebook и подпишитесь на нас в Twitter.

.Руководство по трансмиссии

: все, что вам нужно знать

  • Дом
  • Категории
    • Принадлежности
      • Аксессуары для интерьера
      • Внешние аксессуары
      • Игрушки
    • Очистка и детализация
    • Электроника
      • Аудио
    • Двигатель и производительность
    • Инструменты
    • Шины и диски
    • Мотоциклы и велосипеды
    • Уход на дому
    • Кемперы на колесах
    • Внедорожники
    • Гарантии
      • Расширенная гарантия
      • Заводские гарантии
  • Блог
  • Инструменты
    • Калькулятор размера шин
    • Поиск колес и шин
  • О нас
  • Связаться
