Редукторы привода мельниц и вращающихся печей массой от 5 кг до 130 тн

Тип редуктора

Передаточное число

Вес редуктора, т

Характеристики электродвигателя

Применяемость

ДД-3500/84-W

i=36,5872

56,73

850 кВт, 735 об./мин

Мельница 2,6х13

ДД-3200

i=177,49

49,65

250 кВт, 975 об./мин

Печи д. 3,6/4,0 м

ЦД 4-340

i=37,573

69,00

820 кВт, 750 об./мин

Мельница 2,6х13

ЦТ-2900

i=86,46

52,80

320 кВт, 985 об./мин

Печи д.4,0/4,5/5,0 м

ЦО-2400

i=5,9

107,60

2000 кВт, 100 об/мин

Мельница 3,2х15

ЦО-600

i=6,07

3,02

250 кВт, 970 об./мин

Угольные мельницы

www.uralmash.ru

ООО «ЦемМашИнжиниринг» — Редуктора привода машин

Редуктором называют механизм, который преобразует высокую угловую скорость вращения входного вала в низкую на выходном валу. При этом крутящий момент на выходном валу возрастает пропорционально уменьшению скорости вращения.

Редуктор состоит из корпуса, в котором расположены зубчатые колеса, валы, подшипники валов, системы их смазки и др. Наличие корпуса обеспечивает безопасность, хорошую смазку и, следовательно, высокий КПД, в сравнении, например, с открытыми передачами.

Цилиндрический редуктор – самый распространенный тип редукторов за счет простоты передачи и максимального КПД. Основу редуктора составляют зубчатые передачи – прямозубые цилиндрические или конические или косозубые. Редуктор может состоять из одной или нескольких ступеней. Число ступеней выбирается исходя из требуемого передаточного отношения – чем оно выше, тем большее число ступеней необходимо.
Описание и принцип работы:

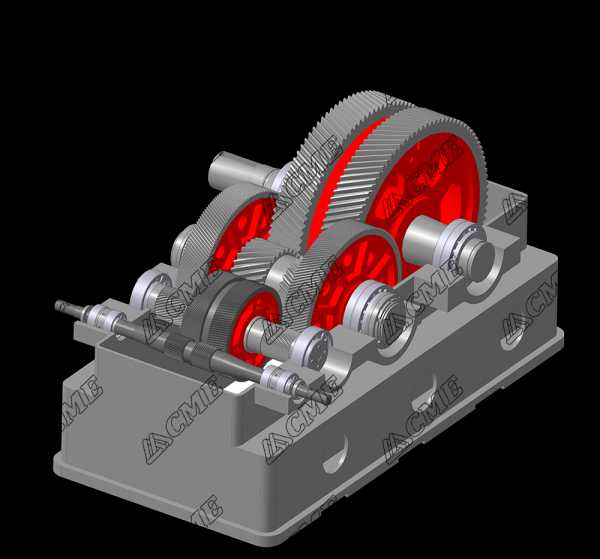

Цилиндрический редуктор представляет собой одну или несколько последовательно соединенных цилиндрических передач, заключенных в общий корпус. Редуктор имеет входной и выходной валы, которые посредством муфт или иных соединительных элементов соединяются с двигателем и рабочей машиной соответственно. В свою очередь цилиндрическая зубчатая передача представляет собой пару зубчатых колес, находящихся в зацеплении друг с другом.

Когда к входному валу прикладывается вращающий момент, он, как и закрепленное на нем зубчатое колесо, приводится в движение. Посредством цилиндрической передачи усилие передается от колеса входного вала к колесу, находящемуся с ним в зацеплении. Колеса изготавливаются разных диаметров и с разным количеством зубьев, причем колесо с меньшим числом зубьев называется шестерней, а с большим – колесом. Вращающий момент последовательно передается с входного вала на промежуточный, а с промежуточного на выходной (в случае двухступенчатого редуктора).



Таблица №1. Основные редуктора используемые на вращающихся печах.

№

Наименование редуктора

U

№ чертежа редуктора

масса в сборе

Сб

Состовляющие

№ чертежа

m

z

Основные типоразмеры

масса

Вспом привод

1

ЦТ — 2900

86,46

4002.58.000.0

48500 кг

1

Вал-щестерня

4002.58.101.0

5

36

Lвал=2955

435 кг

РМ-500

2

Вал с колесом

4002.58.210.0

5/8

162/32

Lвал=1884 Dкол=991 Bкол=500

2550 кг

3

Блок шестерня

4002.58.320.0

8/20

166/27

Lвал=2302 Dкол=1525 Bкол=1548

6920 кг

4

Вал с колесом

4002.58.410.0

20

100

Lвал=2875 Dкол=2238 Bкол=600

16450 кг



86,7

4001.09.000.0

48500 кг

1

Вал-щестерня

4001.09.101.0

5

36



425 кг

2

Вал с колесом

4002.58.210.0

5/8

162/32



2550 кг

3

Блок шестерня

4001.09.420.0

8/14

166/42



6650 кг

4

Вал с колесом

4001.09.510.0

14

156



13976 кг



86,7

4001.07.000.0

48500 кг

1

Вал-щестерня

4001.07.104.0

5

50



600 кг

2

Вал с колесом

4001.07.310.0

5/8

148/32



2550 кг

3

Блок шестерня

4001.07.420.0

8/14

166/42



6650 кг

4

Вал с колесом

4001.07.510.0

14

158



13795 кг



























2

ДДД-4640

140

1402.00.00.812



1

Вал-щестерня

4201.24.702

9

26

Lвал=2940

825 кг



2

Вал-щестерня с колесом

4212.31.320

9/16

129/31

Lвал=2880 Dкол=1760 Bкол=450

3170 кг

3

Вал-щестерня с колесом

4212.31.280

16/20

108/28

Lвал=2080

7700 кг

4

Вал-щестерня с колесом

4212.31.250

20/24

87/28

Lвал=2880 Dкол=2037 Bкол=650

17240 кг

5

Колесо валом

4212.31.310

24

73

Lвал=5540

23795 кг



3

ЦТ — 2550

108,53

4003.03.000.

20500 кг

1

Вал-щестерня

4003.003.001

5

34

Lвал=1760

200 кг

Ц2У-250 (U=12,96)                                                  Ц2400 (U=12,5)

2

Вал с колесом

4003.03.100

 5/8

164/33

Lвал=1150 Dкол=869

600 кг

3

Вал с колесом

4002.45.800

8/16

165/28

Lвал=1190 Dкол=1350

2710 кг

4

Колесо с валом

4003.09.310

16

126

Lвал=2070 Dкол=2078

7575 кг



136,6

4002.45.000.

20400 кг

1

Вал-щестерня

4002.45.005

5

28

Lвал=1760

165 кг

2

Вал с колесом

4002.45.200

 5/8

170/33

Lвал=1150 Dкол=869

590 кг

3

Вал с колесом

4002.45.800

8/16

165/28

Lвал=1190 Dкол=1350

2710 кг

4

Колесо с валом

4003.09.310

16

126

Lвал=2070 Dкол=2078

7575 кг



4

ДД — 3200

177





1

Вал-щестерня

4201.42.601

6,5

27

Lвал=1880

204 кг



2

Вал с колесом

4201.26.610

6,5/11

216/27

Lвал=1080 Dкол=1435 Bкол=190

1790 кг

3

Вал с колесом

4201.24.550

11/20

172/39

Lвал=2220 Dкол=1923 Bкол=500

6605 кг

4

Колесо с валом

4212.31.260

20

101

Lвал=2835 Dкол=2060 Bкол=750

14420 кг



Таблица №2. Редуктора мельниц.

№

Наименование редуктора

масса в сборе

U

№ чертежа

Сб

Состовляющие

№ чертежа

m

z

Основные типоразмеры

масса

Вспом привода

Применяемость

1

А-2800 (симетро)

70000 кг

18,61

4003.06

1

Вал-шестерня

4003.06.101

8

43

Lвал=1825 Dшест= Bшест=

1040 кг

ЦТН-1100   ЦО-2000

3,2*8,5

2

Колесо с валом

4003.06.210

8

265

Lвал=1245 Dкол=2423 Bкол=560

7000 кг

3

Вал-шестерня

4003.96.301

12,5

49

Lвал=1430 Dшест=719 Bшест=750

2300 кг

4

Колесо с валом

4002.96.920

12,5

148

Lвал=2240 Dкол=2126 Bкол=740

11800 кг



71500 кг

20,24

4002.96

1

Вал-шестерня

4002.96.101

8

40



950 кг

2,6*13

4002.96.102



970 кг

2

Колесо с валом

4003.96.210

8

268



7530 кг

3

Вал-шестерня

4003.96.301

12,5

49



2300 кг

4

Колесо с валом

4002.96.920

12,5

148



11800 кг

4002.96.410





2

А-3600 (симетро)

141200 кг

30,86

4002.19

1

Вал-шестерня

4002.19.201

12

29

Lвал=2155 Dшест=422 Bшест=

1335 кг

РЦТ-1615

4*13,5

2

Колесо с валом

4002.19.120

12

231

Lвал=1585 Dкол=3218 Bкол=810

17365 кг

3

Вал-шестерня

4002.19.401

20

32

Lвал=1985 Dшест=772 Bшест=1220

4120 кг

4

Колесо с валом

4002.19.320

20

124

Lвал=2700 Dкол=2895 Bкол=1210

32360 кг



3

А-4000 (симетро)

164680 кг

31,05

4002.99

1

Вал-шестерня

4002.99.201.0

12,5

30

Lвал=2235 Dшест=439 Bшест=810

1435 кг

РЦТ-1615

4*13,5

2

Колесо с валом

4002.99.120.0

12,5

258

Lвал=1985 Dкол=3605 Bкол=

21800 кг

3

Вал-шестерня

4002.99.401.0

20

40

Lвал=2105 Dшест=940 Bшест=1250

5830 кг

4

Колесо с валом

4002.99.320.0

20

144

Lвал= Dкол= Bкол=

34400 кг



main-cement.ru

Продукция — промышленная компания Альянс-ЮГ

Наименование

чертеж

Редуктор ЦОС-240

i=6,14, (характеристика зубчатых передач z=28/177, m=20)

0-36619

Вал-шестерня m=20 z=28

Мц-18-001

Редуктор А-4000

i=31, (мельница Ø4,0х13,0 м)

Вал-шестерня m=12,5; z=30

4002.99.202.00

Колесо зубчатое с валом m=12,5; z=258

4002.99.120.0.023 СБ

Вал-шестерня m=20; z=40

4002.99.401.0.0

Колесо с валом m=20, z=144

4002.99.330.0 023 СБ

Рредуктор ЦД4-340

Блок зубчатых колес

4201.00.610

Колесо зубчатое

4201.00.612

вал

4201.00.611

Вал-шестерня m=12; z=36

4001.75.501

Шестерня подвенцовая

4201.49.101

Вал-шестерня m=12 z=23

2-46818

вал

2-46883

Блок зубчатых колес

2-63489/2-46753

Вал-шестерня

2-83488

Колесо зубчатое

2-76754

Колесо зубчатое m=18  z=166

1-АО-705

Редуктор А-2800

Вал-шестерня m=8; z=40

4002.96.101.0

Вал-шестерня m=8; z=43

4003.06.102.0

Колесо зубчатое с валом m=8; z=268

4002.96.210.0 03 СБ

Вал-шестерня m=12,5; z=49

4002.96.301.0

Колесо зубчатое с валом m=12,5; z=148

4002.96.920.0 023 СБ

Вал IV (характеристика зубчатого кролеса m=12,5; z=148) с напрессованной полумуфтой

4002.96.400.0 023 СБ

Вал IV (характеристика зубчатого кролеса m=12,5; z=148) с напрессованной полумуфтой

4002.96.900.0 023 СБ

Вал-шестерня

4003.06.101.0.0

Колесо в сборе

4003.06.220.0.0 сб

Редуктор  Д-3500

Вал-шестерня  m=14; z=40

3674.20.0.00 -001

Колесо зубчатое m=9; z=239

3674.20.0.00-003

Колесо зубчатое m=9; z=239

6077.00.002 (6921)

Колесо зубчатое m=14; z=216

6077.00.004 (6023)

Вал-шестерня  m=9; z=35

6077.00.001 (6920)

Вал-шестерня  m=14; z=40

6077.00.003 (6922)

Вал-выходной

6077.00.005 (6925)

Вал m=12; z=21

6423

Редуктор ЦД4-260

Втулка зубчатая m=14, z=80

4330.07.302

Обойма зубчатая m=14, z=80

4330.07.301.0

Обойма зубчатая m=14, z=66

4330.04.403

Колесо зубчатое

2-420064

Блок зубчатых колес

4201.56.510

Редуктор А-3600

Вал-шестерня m=12; z=29

Мц.30.166

Вал III

Редуктор КЦ-90

Колесо коническое m16 z65

Р1084.006

Шестерня коническая m16 z23

Р1084.011

Редуктор РЦТ-2900-70

Вал-шестерня

2-47833

Вал-шестерня

2-47831

Колесо зубчатое

2-47836

Вал-шестерня

2-47842

Колесо зубчатое

2-47830

Вал

2-47834

Колесо зубчатое

2-47828
