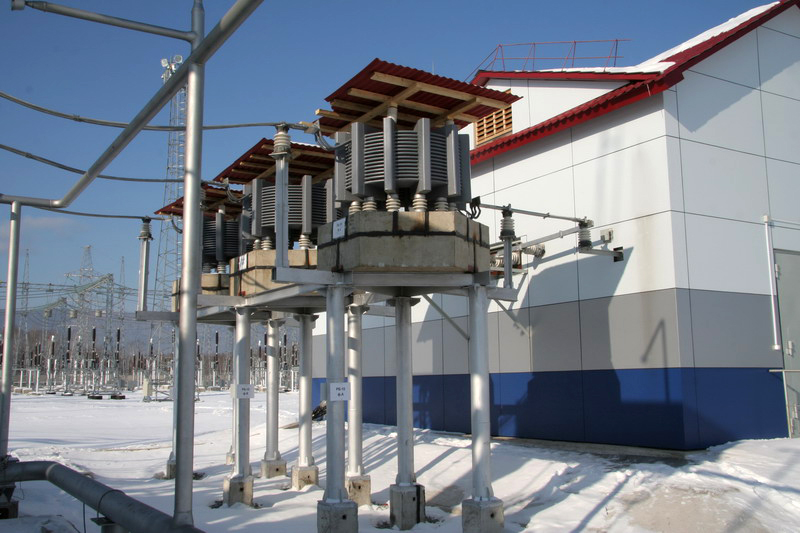

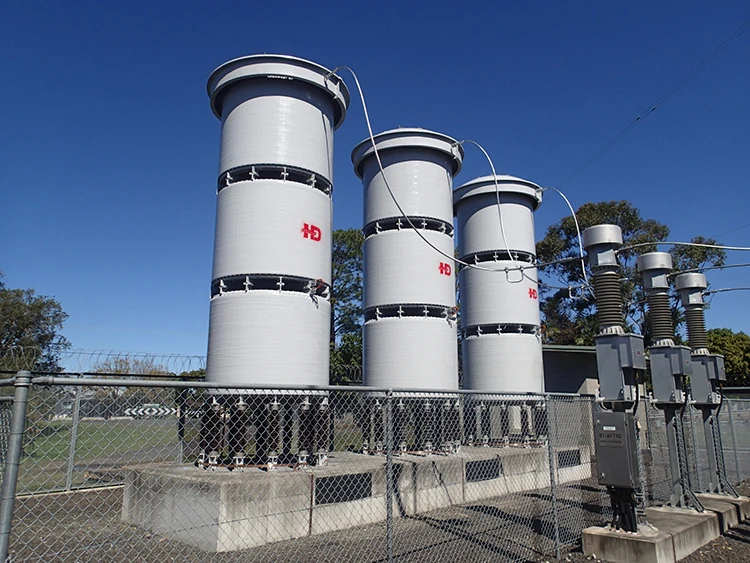

Токоограничивающие реакторы сухого типа 6, 10, 20, 35 кВ
Отправить заявку
Назначение
Токоограничивающие реакторы предназначены для ограничения токов короткого замыкания в электрических сетях 6-110 кВ и поддержание уровня напряжения электрических установок в момент короткого замыкания.
Разрабатываются с применением провода прямоугольного сечения с силиконовой кремнийорганической изоляцией. Из многожильного алюминиевого или медного провода.
Выпускаемые типы токоограничивающих реакторов:
- 1. РТОС — однофазные вертикального исполнения
- 2. РТСТ — трехфазные вертикального исполнения
- 3. РТСТГ — трехфазные горизонтального исполнения
- 4. РТСТУ — трехфазные углового исполнения
- 5. РТСТС — сдвоенные трехфазные вертикального исполнения
- 6.
Основные технические характеристики:
1
Тип реактора
классический, сдвоенный
2
Номинальное напряжение
6, 10, 20, 35 кВ
3
Номинальный ток
от 100 до 10000 А
4
Индуктивное сопротивление
до 25 Ом
5
Категория размещения
1, 2, 3, 4
6
Сейсмостойкость
до 9 баллов по MSK 64
7
Климатическое исполнениеУ, УХЛ, ХЛ, Т
8
Тип провода
многожильный алюмин.
или
медный прямоугольный
9
Расположение фаз
горизонтальное, угловое, вертикальное
10
Срок эксплуатации
30 лет
11
Гарантийный срок
5 лет
Производство: ООО «ЭНСОНС»
Загрузка галереи
Увеличить
Отправить заявку
Файлы для загрузки:
Углы выводов однофазных реакторов
01
90 град. (РТОС 90°)1
02
180 град. (РТОС 180°)1
03
270 град. (РТОС 270°)1
04
0 град. (РТОС 0°)1
Провод прямоугольного сечения
01
Отличие провода прямоугольного сечения от классического круглого
02
Покрытие кремнийорганическим лаком
Прямоугольное сечение многопроволочного провода
Позволяет увеличить электродинамическую стойкость токоограничивающих реакторов в 5 раз по сравнению с проводом круглого сечения
Покрытие каждой жилы кремнийорганическим лаком
Равномерное распределение тока по всему сечению в проводе.
Позволяет снизить добавочные потери в проводе реактора, что снижает затраты на 20% по сравнению с обычным проводом
Комплект поставки
Комплект поставки токоограничивающих реакторов
№
Материалы
Количество
1
Токоограничивающий реактор
Оборудование
2
Опорные изоляторы
1 комплект
3
Опорные скобы с монтажным комплектом
1 комплект
4
Защитные навесы (по категории размещения)
1 комплект
Варианты покрытия провода ТОР
№
Материалы
Превью
1
Желтый чехол изоляции кабеля на фазу A
2
Красный чехол изоляции кабеля на фазу B
3
Бирюзовый чехол изоляции кабеля на фазу C
Предоставляемые услуги
Шеф-монтаж
Наблюдение и организационно-техническое руководство за монтажом оборудования со стороны ЭНСОНС при выполнении монтажных работ специалистами заказчика/подрядчика
Сервисное обслуживание
Комплекс услуг по поддержанию работоспособности товара как в гарантийный период, так и после него, согласно требований руководства по эксплуатации
Дугогасящий реактор РДМР (реактор компенсации емкостных токов) от производителя
Гарантийный срок на дугогасящие реакторы РДМР устанавливается 60 месяцев (5 лет) с момента отгрузки потребителю.
- Назначение
- Конструктивные особенности
- Структура условного обозначения
- Номенклатура дугогасящих реакторов
- Комплектность поставки
- Документация
- Отзывы о работе
- Опросный лист для заказа
Назначение
Дугогасящий реактор (реактор для компенсации емкостных токов) предназначен для ограничения токов при металлических замыканиях одной из фаз на землю в сети 6-35 кВ и создания условий, обеспечивающих быстрое самопогасание дуги в месте её возникновения при дуговых замыканиях. Дугогасящий реактор подключается между нейтралью сети (нейтраль заземленная через дугогасящий реактор) и контуром заземления подстанции. При отсутствии явно выведенной нейтрали подключение производится к нейтрали специального присоединительного трансформатора со схемой соединения обмоток «звезда-треугольник» либо «зигзаг».
Дугогасящий реактор РДМР 6-35 кВ предназначен для минимизации последствий самого частого вида повреждений в распределительной сети – последствий однофазных замыканий на землю (ОЗЗ).
Реактор обеспечивает надежную компенсацию (минимизацию) токов, возникающих при металлических ОЗЗ. При дуговых же ОЗЗ дугогасящий реактор способствует созданию условий, обеспечивающих быстрое самопогасание электрической дуги в месте её возникновения.
Надежность работы дугогасящего реактора РДМР подтверждается большими сроками работы в уже существующих сетях (более 30-ти лет). Кроме того, вносимые производителем изменения в конструкцию реактора позволяют увеличивать диапазон регулирования его индуктивного тока. На сегодняшний день кратность регулирования достигает двадцати, что, с одной стороны, позволяет устанавливать дугогасящий реактор РДМР на подстанциях с небольшой величиной емкостного тока, с другой стороны, обеспечивает существенный запас по мощности реактора при дальнейшем развитии сети.
Конструктивные особенности
Перечень конструктивных отличий дугогасящих реакторов типа РДМР на классы напряжения 6-35 кВ от реакторов других производителей.
- Дугогасящий реактор РДМР (реактор для компенсации емкостных токов) совместно с автоматикой УАРК аттестован в АО «НТЦ ФСК ЕЭС» и ПАО «Россети». Протокол о продлении срока действия Заключения аттестационной комиссии.
- Изменена конструкция магнитопровода, позволяющая добиться 20-кратного диапазона регулирования индуктивного тока реактора.
- Данный электрический аппарат предназначен для работы в различных условиях. Производство реакторов РДМР возможно как для применения в районах с умеренным климатом (климатическое исполнение У), так и при использовании специального масла – в районах с умеренным и холодным климатом до -60 оС (климатическое исполнение УХЛ).
- Разработаны условия применения дугогасящих реакторов типа РДМР в зонах с уровнем сейсмостойкости до 9 баллов по шкале MSK-64 и группой механического исполнения М6 по ГОСТ 17516.1.
- Разработаны и изготавливаются дугогосящие реакторы с усиленной обмоткой управления на 500 В, 250 А. Она может быть использована для подключения низковольтных резисторов для кратковременного формирования активного тока в поврежденной линии при замыкании на землю, для повышения селективности работы защит от однофазного замыкания на землю. Разработан шкаф блока резисторов и их коммутации, которым могут укомплектовываться реакторы и который навешивается на бак реактора.
- В конструкцию реактора компенсации емкостных токов введены герметизирующие устройства основного вала и штока токоуказателя и установлен воздухоосушитель.
- Имеется устройство для перекатки реактора в продольном и поперечном направлениях.
- Разработан токоуказатель новой конструкции вращающегося типа с приводом от выходного конца вала и прецизионным датчиком положения для дистанционного определения положения плунжера и установленного тока компенсации реактора.
- В реакторах усилена червячная передача привода плунжера реактора.
- На валу установлено устройство механической защиты от повреждения реактора при отказе концевых выключателей.
- Изменена конструкция токоуказателя: самоцентрирование штока токоуказателя, улучшены условия наблюдения за показаниями токоуказателя, установлены более надежные конечные выключатели.
- Реакторы укомплектовываются клеммными коробками климатического исполнения УХЛ1, со степенью защиты IP66.
- Для определения температуры верхних слоев масла и сигнализации о превышении допустимой температуры реактора устанавливается термометр сопротивления ДТС с подключением к микропроцессорному измеритель-регулятору типа 2ТРМ1 или ТРМ1.
Она может быть использована для подключения низковольтных резисторов для кратковременного формирования активного тока в поврежденной линии при замыкании на землю, для повышения селективности работы защит от однофазного замыкания на землю. Разработан шкаф блока резисторов и их коммутации, которым могут укомплектовываться реакторы и который навешивается на бак реактора.
Структура условного обозначения
Наверх
Номенклатура дугогасящих реакторов
Таблица 1 – Номенклатура дугогасящих реакторов РДМР (РДМРу).
Тип дугогасящего реактора |
|
Напряжение основной обмотки, В
|
Пределы регулирования тока, А
|
Масса, кг |
|||
|
Номинальное |
Максимальное |
трех |
шести |
масла |
полная |
||
|
РДМР-100/6 |
4 |
6300/√3 (6600/√3) |
7200/√3 |
— |
2 – 30 |
420 |
1430 |
|
РДМР-190/6 |
4 |
6300/√3 (6600/√3) |
7200/√3 |
— |
3 — 50 |
430 |
1460 |
|
РДМР-190/10 |
4 |
10500/√3 (11000/√3) |
12000/√3 |
— |
2 — 30 |
430 |
1460 |
|
РДМР-250/6 |
4 |
6300/√3 (6600/√3) |
7200/√3 |
— |
4 — 70 |
465 |
1600 |
|
РДМР-300/6 |
4 |
6300/√3 (6600/√3) |
7200/√3 |
— |
5 – 80 |
465 |
1620 |
|
РДМР-300/10 |
4 |
10500/√3 (11000/√3) |
12000/√3 |
— |
3 — 50 |
465 |
1620 |
|
РДМР-360/6 |
4 |
6300/√3 (6600/√3) |
7200/√3 |
— |
5 — 100 |
480 |
1720 |
|
РДМР-440/6 |
1 |
6300/√3 (6600/√3) |
7200/√3 |
— |
6 — 120 |
995 |
2760 |
|
РДМР-485/10 |
1 |
10500/√3 |
12000/√3 |
— |
5 — 80 |
995 |
2780 |
|
РДМР-500/10 |
1 |
11000/√3 |
12000/√3 | — |
5 — 80 |
995 |
2780 |
|
РДМР-500/6 |
1 |
6300/√3 (6600/√3) |
7200/√3 |
— |
7 — 135 |
995 |
2790 |
|
РДМР-550/6 |
1 |
6300/√3 (6600/√3) |
7200/√3 |
— |
8 — 150 |
995 |
2900 |
|
РДМР-610/10 |
2 |
10500/√3 |
12000/√3 |
— |
5 – 100 |
730 |
2780 |
|
РДМР-760/6 |
2 |
6600/√3 |
7200/√3 |
12 — 200 |
750 |
2880 |
|
|
РДМР-760/10 |
2 |
10500/√3 |
12000/√3 |
— |
7 – 120 |
750 |
2880 |
| РДМР-860/10 | 2 |
11000/√3 |
12000/√3 | — | 8 — 135 | 760 | 2960 |
| РДМР-950/6 | 2 |
6600/√3 |
7200/√3 | — | 15 — 250 | 990 | 3600 |
| РДМР-950/10 | 2 |
11000/√3 |
12000/√3 | — | 10 — 150 | 990 | 3600 |
| РДМР-1100/6 | 3 |
6600/√3 |
7200/√3 | — | 20 — 300 | 1060 | 4960 |
| РДМР-1300/10 | 3 |
11000/√3 |
12000/√3 | — | 12 — 200 | 1080 | 5080 |
| РДМР-1500/6 | 3 |
6600/√3 |
7200/√3 | — | 25 — 400 | 1150 | 5350 |
| РДМР-1600/10 | 3 |
11000/√3 |
12000/√3 | — | 15 — 250 | 1140 | 5340 |
| РДМР-1800/6 | 3 |
6600/√3 |
7200/√3 | — | 30 — 470 | 1200 | 5620 |
| РДМР-2000/10 | 3 |
11000/√3 |
12000/√3 | — | 20 — 320 | 1200 | 5710 |
| РДМР-250/20 | 5 |
21000/√3 |
24000/√3 | — | 2 — 20 | 800 | 2830 |
| РДМР-550/20 | 5 |
21000/√3 |
24000/√3 | — | 3 — 45 | 900 | 3130 |
| РДМР-850/20 | 5 |
21000/√3 |
24000/√3 | — | 5 — 70 | 980 | 3490 |
| РДМР-5000/20 | 8 |
21000/√3 |
24000/√3 | — | 42 — 415 | 2840 | 13700 |
| РДМР-700/35 | 6 |
35000/√3 |
40500/√3 | — | 2 — 30 | 980 | 3900 |
| РДМР-800/35 | 6 |
35000/√3 |
40500/√3 | — | 2 — 36 | 1030 | 4090 |
| РДМР-1100/35 | 6 |
35000/√3 |
40500/√3 | — | 3 — 50 | 1300 | 4230 |
| РДМР-1600/35 | 7 |
35000/√3 |
40500/√3 | — | 8 — 80 | 1780 | 7040 |
| РДМР-2000/35 | 7 |
35000/√3 |
40500/√3 | — | 8 — 100 | 1880 | 7650 |
| РДМР-2600/35 | 7 |
35000/√3 |
40500/√3 | — | 10 — 130 | 1970 | 8020 |
| РДМР-3000/35 | 8 |
35000/√3 |
40500/√3 | — | 15 — 150 | 2390 | 11600 |
| РДМР-4300/35 | 8 |
35000/√3 |
40500/√3 | — | 20 — 213 | 2800 | 13500 |
| РДМР-5750/35 | 8 |
35000/√3 |
40500/√3 | — | 28 — 285 | 2890 | 14200 |
* Исполнения:
| Исполнения | Описание | Чертеж (. png) |
| 1 |
бак круглой формы без радиаторов охлаждения |
Скачать |
| 2 |
бак прямоугольной формы с радиаторами охлаждения |
Скачать |
| 3 |
бак прямоугольной формы с радиаторами охлаждения |
Скачать |
| 4 |
бак прямоугольной формы с радиаторами охлаждения |
Скачать |
| 5 |
бак прямоугольной формы с радиаторами охлаждения |
Скачать |
| 6 |
бак прямоугольной формы с радиаторами охлаждения |
Скачать |
| 7 |
бак прямоугольной формы с радиаторами охлаждения |
Скачать |
| 8 |
бак прямоугольной формы с радиаторами охлаждения |
Скачать |
Примечания:
- Допуск на пределы регулирования ±5%.
- Группа соединения — 0.
- Напряжение / ток сигнальной обмотки – 100 В±10%/10 А.
- Напряжение / ток обмотки управления (ОУ):
Тип ДГР Напряжение ОУ, В Номинальный ток ОУ, А Назначение РДМР 220 ±10% 40 подключение реле, устройств сигнализации РДМРу 500 ±10% 250 (ПВ = 30%) кратковременное подключение резисторов ШБКНР-1
- Климатическое исполнение У1 или УХЛ1.
Наверх
Комплектность поставки
Наши специалисты подберут дугогасящий реактор для компенсации емкостных токов и необходимое сопутствующее оборудование согласно требованиям заказчика.
Вы можете заказать дугогасящий реактор в г. Екатеринбург на нашем предприятии. Поставки оборудования выполняются в кратчайшие сроки. Также доставляем продукцию по всей России.
Наверх
Документация
Опросный лист на дугогасящий реактор РДМР
Руководство по эксплуатации на РДМР
Аттестация дугогасящего реактора в ОАО «ФСК ЕЭС» и ОАО «Россети»
Патент на изобретение Дугогасящий реактор с регулируемым магнитным зазором «РДМР»
Декларация о соответствии на дугогасящие реакторы РДМР
Отзыв о работе дугогасящих реакторов типа РДМР в ОАО «Сахалинэнерго»
Отзыв о работе дугогасящих реакторов типа РДМР в ТЭЦ ОАО «НТМК»
Отзыв о работе дугогасящих реакторов типа РДМР в ОАО «МРСК Волги»
Сертификат соответствия требованиям менеджмента качества и экологического менеджмента
Аттестация дугогасящего реактора в ОАО «ФСК ЕЭС» и ОАО «Россети» 35кВ
реакторов | Трансформеры | Сименс Энерджи Глобал
Технология и преимущества
Реакторы от Siemens Energy обладают преимуществами на различных уровнях, помогая операторам сетей создавать и поддерживать надежную и безопасную систему энергоснабжения.
Более 100 лет мы тесно сотрудничаем с поставщиками энергии и операторами сетей. Опираясь на эти десятилетия опыта, мы адаптировали наши процессы — от консультирования до проектирования, от производства до испытаний и послепродажного обслуживания — для удовлетворения потребностей наших клиентов и их индивидуально настроенных устройств. Siemens Energy производит полный спектр реакторов для любых потребностей клиентов в различных областях применения. С увеличением числа возобновляемых и распределенных реакторов для выработки электроэнергии, и в частности регулируемых шунтирующих реакторов, важную роль в сегодняшней энергетике играют более высокие колебания в подаче электроэнергии.
Реакторы Siemens Energy компактны и надежны со стабильной работой в течение всего срока службы. Клиенты могут дополнительно выбрать такие функции, как версия с низким уровнем шума/малыми потерями, расширенный диапазон регулирования 80 % и варианты экологичного дизайна.
Надежность измерения
Реакторы Siemens десятилетиями надежно работают в высоковольтных сетях по всему миру.
Большое количество находящихся в эксплуатации устройств — более 800 единиц, изготовленных только за последнее десятилетие — служит доказательством справедливости наших законов о конструкции. Стремясь обеспечить долгий и надежный срок службы, мы стремимся к минимальным допускам при изготовлении и настаиваем на использовании высококачественных материалов. Наши поставщики по всему миру обязаны соблюдать высокие стандарты, которых придерживаемся мы сами. В результате частота отказов просто впечатляет — мы с радостью предоставим вам наши последние данные о среднем времени наработки на отказ (MTBF).
Наша философия – качество
Наш системный подход к качеству поддерживает наше неустанное стремление к точности и удовлетворенности клиентов. Он опирается на три столпа:
Высочайшие стандарты качества регулируют все процессы — от проектирования реакторов до производства и испытаний — на всех наших предприятиях. Каждое из наших производственных предприятий сертифицировано по стандарту ISO 9001 и имеет дополнительные местные сертификаты.
Выпускаемые реакторы соответствуют всем необходимым стандартам, от IEC до ANSI и IEEE.
Siemens использует проверенные технологии для обмоток, изоляции, резервуаров, устройств контроля, соединительного оборудования и переключателей ответвлений, полученные от тщательно проверенных поставщиков. Система квалификации субпоставщиков, независимая от региона или объекта, устанавливает такие же высокие стандарты качества, которых мы придерживаемся.
Каждый этап производства подлежит контролю качества, который завершается окончательной проверкой и приемочными испытаниями в высоковольтной испытательной камере соответствующего производственного участка. Кроме того, по запросу мы можем провести специальные испытания. Мы регулярно приглашаем клиентов на испытания и проверки, чтобы дать им возможность лично убедиться в качестве изготовленного реактора.
Высочайшая точность на каждом этапе
Мы опираемся на многолетний опыт, чтобы добиться высочайшей точности наших реакторов.
Низкие уровни вибрации, шума и потерь, которые остаются стабильными на протяжении всего срока службы, требуют предельной точности на каждом этапе производственного процесса, от производства до испытаний. Чтобы гарантировать эту точность, мы используем высококвалифицированный персонал и наши собственные инструменты анализа конструкции. Каждый завод, выпускающий реакторы, испытывает блоки в реальных условиях эксплуатации, вплоть до самых высоких уровней напряжения и мощности.
- Воздушная подушка при производстве
- Гидравлическое подъемное устройство для основной сборки
- Два полностью оборудованных испытательных поля для предотвращения узких мест
- Большая батарея конденсаторов для испытаний шунтирующих реакторов до 250 МВАр
- Постоянное давление обмотки в процессе сушки повышает устойчивость к короткому замыканию.
- Пропитка маслом после высыхания снижает влажность в обмотках.
- «Климатический зал пустыни» для окончательной сборки после сушки обеспечивает долгий срок службы изоляции.
Нацелены на ваш коммерческий успех
Шунтирующие и последовательные реакторы Siemens являются наиболее экономичными решениями для компенсации реактивной мощности и ограничения тока короткого замыкания на рынке. Они имеют значительные коммерческие преимущества для клиентов, такие как более низкий спрос на реактивную мощность, более низкие потери и более высокая пропускная способность сети. Их сбалансированные потоки нагрузки позволяют клиентам избежать дорогостоящего расширения сети.
- Чрезвычайно низкая частота отказов и стабильная работа продукта в течение всего срока службы
- Консультации по электросетям внутри компании, чтобы помочь клиентам найти наиболее экономичное решение
- Проекты выполняются гладко и своевременно в соответствии с указанными значениями в тестовом поле
- Компактная конструкция реактора снижает стоимость строительства подстанции
Получите максимальную отдачу от нашей конструкции реактора
Процесс проектирования реакторов радикально отличается от процесса проектирования трансформаторов: из-за их специального сердечника механическая конструкция реакторов имеет тенденцию быть более сложной и требует особого внимания к физическим характеристикам.
В общении с заказчиками специалисты «Сименс» дают исчерпывающие советы по желаемым и необходимым конструктивным особенностям и поддержат заказчиков рекомендациями.
Критерии проектирования реактора
- Реактивная мощность и реактивное сопротивление (зависит от реактора)
- Диапазон линейности и точка перегиба (зависит от реактора)
- Убытки и капитализация убытков (только суммарные потери по реакторам)
- Ограничения уровня звука
- Вибрации (зависит от реактора)
Низкий уровень вибрации, шума и потерь, ставший торговой маркой Siemens в отрасли, требует предельной точности на каждом этапе производственного процесса и строгих стандартов в управлении поставщиками. Для предотвращения изгиба при кручении компания «Сименс Нюрнберг» использует столы для укладки стержней, рассчитанные на стержни массой 300 сотен тонн, которые перемещают стержни из горизонтального положения слоя в вертикальное положение сборки.
Наши маслонаполненные реакторы изготавливаются в двух конструктивных исполнениях – с воздушным сердечником или с железным сердечником.
Воздушный сердечник и ток магнитного потока Реакторы серии
до 800 кВ и до 1500 МВАр, как правило, проектируются и изготавливаются без железного сердечника (воздушного сердечника) и только с обратным контуром магнитного потока. Точное изготовление и прочная конструкция обеспечивают надежную работу этих реакторов в любых климатических условиях, а также в загрязненных и агрессивных средах.
Железный сердечник, разделенный воздушными промежутками
Siemens использует железный сердечник, разделенный воздушными промежутками, в шунтирующих реакторах до 800 кВ и до 300 МВАр. В результате получается компактный реактор с низким уровнем шума, вибрации и потерь. Сердцевина изготовлена из радиально ламинированных стальных пакетов, а керамические прокладки обеспечивают точное соблюдение конкретных требований к воздушному зазору.
Удерживаемый в зажимной раме железный сердечник реактора скрепляется стальными стяжками и/или стержнями. Уникальная пружинная технология Siemens между тягой и поперечиной обеспечивает постоянное прижатие сердечника. Таким образом, конструкция пружины и зажима Siemens постоянно поддерживает самые низкие значения шума и вибрации на протяжении всего срока службы этих узлов. Siemens предлагает два типа зажима:
Внутренний зажим
Технология внутреннего зажима дает особые преимущества для высоковольтных реакторов: стяжки вставляются в заземленную жилу. Полученная в результате оптимизированная передача усилия обеспечивает компактную конструкцию и минимальный уровень шума.
Внешний зажим
При наружном зажиме тяги располагаются вне сердечника и обмотки, что при низких напряжениях или в однофазных реакторах уменьшает массу блока (в частности, сердечника и обмотки).
Полный спектр изоляционных жидкостей
Компания Siemens Transformers была одним из первых производителей, выпускающих трансформаторы, заполненные сложным эфиром вместо минерального масла.
Возможности сложных эфиров почти безграничны, как и причины, по которым операторы трансформаторов выбирают именно эти жидкости. Поскольку характеристики старения сложных эфиров превышают характеристики минерального масла, трансформаторы могут работать при более высоких температурах, чем блоки с обычным наполнением, что соответствует стандарту IEC60076-14.
Самый низкий уровень шума в мире
При проектировании малошумящих реакторов мы стремимся избежать резонансов активной зоны и резонансов обмотки. Мы используем внутренние и внешние демпфирующие меры для снижения чрезмерных вибраций и шума. В большинстве случаев Siemens удается удовлетворить даже самые высокие требования к уровню шума, не полагаясь на дорогостоящее звуковое оборудование. Тем не менее, Siemens предлагает решения для звукового дома, если это необходимо. Опыт в предметной области и специальное программное обеспечение, разработанное нашими специалистами по исследованиям и разработкам для определения общего уровня шума реактора, позволяют нам строить реакторы с самым низким уровнем шума в мире.
Помимо разработки собственного программного обеспечения для проектирования реакторов, отдел исследований и разработок «Сименс» сотрудничает с крупными университетами и партнерами по всему миру для повышения качества своих продуктов и услуг. Квалифицированные специалисты Siemens используют самое современное программное обеспечение для проектирования и инструменты моделирования, такие как программное обеспечение Siemens, основанное на методе конечных элементов, т. е. 3DFEM для расчета потерь в сердечнике и ярме шунтирующих реакторов, а также инструменты сторонних производителей, такие как ANSYS 9.0115 © и Open Foam®.
Преимущества
- Соответствие гарантийным обязательствам
- Высокая производительность при первом проходе
- Быстрый ответ на запросы об изменении на этапе проектирования проекта
- Плавное и своевременное выполнение проекта
- Подтвержденные результаты тестирования на четырех площадках
портфолио
В традиционных сетях электропередачи шунтирующие реакторы регулируют напряжение и компенсируют реактивную мощность..jpg)
Шунтирующие реакторы обеспечивают регулирование напряжения и компенсацию реактивной мощности. Они расположены между линейным напряжением и землей. Место их установки обычно находится в начале или конце длинной воздушной линии электропередач или кабельной связи, либо на центральных подстанциях. Они также могут быть собраны как регулируемые шунтирующие реакторы с индивидуальной конструкцией переключателей ответвлений для заказчиков, которым требуется более гибкое решение. Последовательные реакторы изменяют поток нагрузки и ограничивают токи короткого замыкания. Они используются для ограничения тока короткого замыкания и изменения потока нагрузки.
Стационарные шунтирующие реакторы предназначены для определенных условий системы и используются для регулирования напряжения и компенсации реактивной мощности. Это бюджетное и простое устройство включения/выключения. Однако при параллельном размещении нескольких блоков стационарные шунтирующие реакторы могут быть дороже, чем регулируемые шунтирующие реакторы.
Их компактная конструкция и низкие потребности в обслуживании делают их идеальным решением для повышения эффективности.
- Линии и кабели ВН со стабильной нагрузкой и напряжением и фиксированной длиной линии
- Доступ к сети крупных ветряных и солнечных электростанций, когда переменная реактивная мощность поступает из других источников
Бизнес
- Гибкость при изменении сети (VSR)
- Независимость от других сетевых операторов, подключенных к собственной сети
Коммерческий
- Экономичное решение для реактивного электропитания
- За вычетом покупки реактивной мощности
- Снижение потерь (линейное и подключенное оборудование)
- Увеличение активной мощности линии
- Минимальные требования к пространству по сравнению с другими решениями
Технические
- Улучшенный контроль сетевого напряжения
- Снижение нагрузки реактивной мощности сети
- Соответствие договорным ограничениям реактивной мощности
- Оптимизированная компенсация реактивной мощности (VSR)
Регулируемые шунтирующие реакторы (VSR) используются для регулирования напряжения и компенсации реактивной мощности для непрерывного регулирования номинальной мощности реактора в соответствии с фактическими потребностями.
Из-за более широкого использования возобновляемых источников энергии операторы имеют дело с неустойчивыми потоками электроэнергии.
С помощью VSR реактивная мощность может быть приведена в соответствие с реальной сетью. Операторы выигрывают от снижения потерь и шума, когда регулируемый шунтирующий реактор работает с низкой номинальной мощностью. Переключение при низкой номинальной реактивной мощности приводит к меньшему коммутационному импульсу. С большим диапазоном регулирования макс. От 20 до 100 %, регулируемые реакторы обеспечивают гибкость сети, которая позволяет операторам достичь максимальной эффективности сети. VSR спроектированы не только как компактные блоки, но также не требуют особого обслуживания и требуют минимального обслуживания. Устройство РПН выполняет до 300 000 переключений без обслуживания.
- Изменения в сети, напр. плановые расширения, останов электростанций без замены
- Непрерывные колебания нагрузки линии из-за колебаний нагрузки или генерации, например. распределенная генерация, возобновляемые источники энергии, большое хранение энергии
- ВКЛ/ВЫКЛ различных секций кабеля
- Гибкий сменный блок
- Уменьшение SVC
распределенная генерация, возобновляемые источники энергии, большое хранение энергииБизнес
- Гибкость при изменении сети (VSR)
- Независимость от других сетевых операторов, подключенных к собственной сети
Коммерческий
- Экономичное решение для реактивного электропитания
- За вычетом покупки реактивной мощности
- Снижение потерь (линейное и подключенное оборудование)
- Увеличение активной мощности линии
- Минимальные требования к пространству по сравнению с другими решениями
Технические
- Улучшенный контроль сетевого напряжения
- Снижение нагрузки реактивной мощности сети
- Соответствие договорным ограничениям реактивной мощности
- Оптимизированная компенсация реактивной мощности (VSR)
Шунтирующие реакторы обеспечивают регулирование напряжения и компенсацию реактивной мощности, но также могут быть спроектированы как регулируемые шунтирующие реакторы с переключателями ответвлений.
VSR используются для компенсации емкостной реактивной мощности линий электропередачи, особенно в сетях, работающих в условиях малой нагрузки или без нагрузки. Они уменьшают перенапряжение сетевой частоты в случае изменения нагрузки, сброса или работы сети без нагрузки. Кроме того, ВШР повышают стабильность и экономическую эффективность передачи электроэнергии. Решение о выборе стационарного SHR часто имеет технические причины, но, по общему признанию, более существенные инвестиции в регулируемый шунтирующий реактор окупаются: при увеличении нагрузки стационарные шунтирующие реакторы будут чрезмерно компенсировать повышение напряжения, что приведет к общему падению напряжения, в то время как переменные шунтирующие реакторы всегда точно компенсируют и подстраиваются под текущую ситуацию с нагрузкой.
Если вы ответили «да» на один или несколько из следующих вопросов, вам следует рассмотреть возможность выбора VSR:
- Части сети/линии сталкиваются с изменением режима простоя/малой нагрузки и нагрузки.
- Части сети/линий регулярно перегружаются реактивной мощностью вторичных сетевых операторов.
- Установлены жесткие границы сохранения напряжения и получения реактивной мощности, согласованные с предшествующим сетевым оператором.
- В моей сети большая доля распределенной генерации и/или ветровой/солнечной энергии.
- Моя сетка или условия моей сетки в будущем столкнутся со значительными изменениями, но я не могу точно определить эти изменения в данный момент.
- Я уже использую стационарные шунтирующие реакторы с разными уровнями напряжения, и мне нужен универсальный запасной блок.
- Более низкий уровень шума при работе с пониженной номинальной мощностью
- Меньшие потери при работе на пониженной мощности
- Гибкость при изменении сети
- Экономичное решение для гибкой реактивной мощности
- Выгодно за счет снижения закупки реактивной мощности
- Повышенная эффективность сети
- Нагрузка с пониженной реактивной мощностью
- Улучшенный контроль сетевого напряжения
- Независимость от соседних сетевых операторов
- Экономичная запасная концепция при сочетании регулируемого шунтирующего реактора с концепцией Pretact®
Siemens Transformers производит серийные реакторы до 800 кВ и 1500 МВАр, обычно маслонаполненные с воздушным сердечником. Однако, в зависимости от потребностей заказчика, они также могут быть изготовлены с железным сердечником, особенно для реакторов с заземлением нейтрали.
Реакторы ограничения тока короткого замыкания
- Ограничение тока короткого замыкания в случае неисправности
- Реактивное сопротивление предназначено для достижения эффективного ограничения тока короткого замыкания, в то время как падение напряжения остается приемлемым при нормальной работе
Заземляющие реакторы
- Увеличение импеданса в нейтральной точке трансформаторов
- Ограничивает ток короткого замыкания в нейтральной точке, точно компенсируя емкостной ток заземления и поддерживая восстановление линии
Генератор фазового сдвига для одноразовой регулировки импеданса
- Для изменения потоков нагрузки и гибкого управления потоком нагрузки
- Наиболее экономичное решение
Истории успеха и рекомендации
Реакторы «Сименс Энерджи» рассчитаны на работу и окружающую среду по всему миру.
Они не только отвечают самым высоким требованиям клиентов, но и соответствуют как национальным, так и международным стандартам.
Загрузки и услуги Для вашего удобства мы собрали актуальные загрузки в одном месте.
inrush%20reactor%2020%20kv спецификация и примечания по применению
Лучшие результаты (6)
| Часть | Модель ECAD | Производитель | Описание | Техническое описание Скачать | Купить часть |
|---|---|---|---|---|---|
| ЛМ5067ММ-2/НОПБ | Инструменты Техаса | Контроллер отрицательного «горячего» переключения/пускового тока с ограничением мощности 10-VSSOP от -40 до 125 | |||
| LM5067MMX-2/НОПБ | Инструменты Техаса | Контроллер отрицательного «горячего» переключения/пускового тока с ограничением мощности 10-VSSOP от -40 до 125 | |||
| ЛМ5069ММ-2/НОПБ | Инструменты Техаса | Горячая замена положительного высокого напряжения / контроллер пускового тока с ограничением мощности 10-VSSOP от -40 до 125 | |||
| LM5067MW-1/НОПБ | Инструменты Техаса | Контроллер отрицательной горячей замены/пускового тока с ограничением мощности 14-SOIC | |||
| LM5069MMX-1/НОПБ | Инструменты Техаса | Горячая замена положительного высокого напряжения / контроллер пускового тока с ограничением мощности 10-VSSOP от -40 до 125 | |||
| ЛМ5069ММ-2 | Инструменты Техаса | Горячая замена положительного высокого напряжения / контроллер пускового тока с ограничением мощности 10-VSSOP от -40 до 125 |
EN61058-1.
неон
16а 110в
FX0359
VS0001
VS0002
250 В переменного тока
неон
ВЫКЛЮЧАТЕЛЬ IEC-320 C14
FX0359
VS0001
VS0002
А0-120
