Таблица технических данных РТ 10-20 кВ
ТАБЛИЦА ТЕХНИЧЕСКИХ ДАННЫХ ОДИНАРНЫХ РЕАКТОРОВ (серия РТ, исполнения УХЛ 3; Т 3) – ТУ 3411-003-57665802-2012
Тип реактора | Расчетные данные | Конструктивные данные | ||||||||||||||||||
Распо ложение фаз |
Класс напря жения,кВ |
Номи нальный ток, А |
Номи наль ное инду ктив ное сопро тивле ние, Ом |
Длитель но допус тимыйток приестест венномохдаж дении, А |
Количество охлаждающего воздуха, м3/мин | Элек троди ческая стой кость ,кА |
Термическая стойкость, | Потери на фазу, кВт | Частота, Гц | Чис ло коло нок фазы |
Кол. па рал лель ных про во дов |
Сече ние про во дов, мм2 |
Количест во витков в рядах |
Дн,мм | Диз,мм | а,мм | Вес фазы,кг |
|||
на 2 или 3 фазы | на одну фазу | с | кА | гор. | верт. | |||||||||||||||
РТВ, РТУ, РТГ | 10 | 400 | 0,35 | 400 | — | — | 25 | 6 | 9,8 | 1,7 | 50 | 10 | 2 | 2×300 | 9 | 10 | 1250 | 950 | 405 | 475 |
РТВ, РТУ, РТГ | 10 | 400 | 0,45 | 400 | — | — | 25 | 6 | 9,8 | 1,7 | 50 | 10 | 2 | 2×300 | 7 | 14 | 1260 | 960 | 585 | 475 |
РТВ, РТУ, РТГ | 10 | 630 | 0,25 | 630 | — | — | 40 | 6 | 15,6 | 2,9 | 50 | 12 | 2 | 2×300 | 6 | 12 | 1185 | 885 | 495 | 505 |
РТВ, РТУ, РТГ | 10 | 630 | 0,40 | 630 | — | — | 32 | 6 | 12,6 | 3,9 | 50 | 12 | 2 | 2×300 | 8 | 12 | 1235 | 935 | 495 | 880 |
РТВ, РТУ, РТГ | 10 | 630 | 0,56 | 630 | — | — | 6 | 9,2 | 4,6 | 50 | 12 | 2 | 2×300 | 7 | 12 | 1540 | 1240 | 495 | 955 | |
РТВ, РТУ, РТГ | 10 | 1000 | 0,14 | 1000 | — | — | 63 | 6 | 24,6 | 3,7 | 50 | 12 | 3 | 3×300 | 7 | 12 | 1200 | 900 | 495 | 605 |
РТВ, РТУ, РТГ | 10 | 1000 | 0,22 | 1000 | — | — | 49/55* | 6 | 19/21,6* | 4,8 | 50 | 14 | 3 | 3×300 | 7 | 14 | 1320 | 1020 | 585 | 723 |
РТВ, РТУ, РТГ | 10 | 1000 | 0,28 | 1000 | — | — | 45 | 6 | 17,7 | 5,8 | 50 | 14 | 3 | 3×300 | 7 | 16 | 1360 | 1060 | 675 | 804 |
РТВ, РТУ, РТГ | 10 | 1000 | 0,35 | 1000 | — | — | 37 | 6 | 14,6 | 6,7 | 50 | 14 | 3 | 3×300 | 9 | 14 | 1410 | 1110 | 585 | 894 |
РТВ, РТУ, РТГ | 10 | 1000 | 0,45 | 1000 | — | — | 29 | 6 | 11,4 | 7,5 | 50 | 12 | 3 | 3×300 | 9 | 14 | 1550 | 1250 | 585 | 840 |
РТВ, РТУ, РТГ | 10 | 1000 | 0,56 | 1000 | — | — | 24 | 6 | 9,4 | 8,7 | 50 | 3 | 3×300 | 9 | 16 | 1570 | 1270 | 675 | 900 | |
РТВ, РТУ, РТГ | 10 | 1600 | 0,14 | 1600 | — | — | 66/79* | 6 | 25,8/31* | 6,6 | 50 | 14 | 5 | 5×300 | 8 | 18 | 1335 | 1035 | 765 | 950 |
РТВ, РТУ, РТГ | 10 | 1600 | 0,20 | 1600 | — | — | 52/60* | 6 | 20,5/23,5* | 8,4 | 50 | 14 | 5 | 5×300 | 10 | 16 | 1485 | 1185 | 675 | 1090 |
РТВ, РТУ, РТГ | 10 | 1600 | 0,25 | 1600 | — | — | 49 | 6 | 19,3 | 9,1 | 50 | 16 | 5 | 5×300 | 9 | 16 | 1730 | 1430 | 675 | 1520 |
РТВ, РТУ, РТГ | 10 | 1600 | 0,35 | 1600 | — | — | 37 | 6 | 14,7 | 11,7 | 50 | 12 | 5 | 5×300 | 12 | 16 | 1715 | 1415 | 765 | 1258 |
РТВ, РТУ***,РТГ | 10 | 2500 | 0,14 | 21502500* | 70 | — | 66/79* | 6 | 25,8/31* | 11,9 | 50 | 14 | 7 | 7×300 | 10 | 16 | 1705 | 1405 | 675 | 1457 |
Продолжение таблицы
Тип реактора | Расчетные данные | Конструктивные данные | ||||||||||||||||||
Расположение фаз | Класс напря жения, кВ |
Номи наль ныйток, А |
Номи наль ное инду ктив ное сопро тивле ние, Ом |
Длитель но допус тимый ток при естест венном охлаж дении, А |
Количество охлаждающего воздуха, м3/мин | Элек троди нами ческая стой кость, кА |
Терми ческая стойкость, |
Потери на фазу, кВт | Частота, Гц |
Чис |
Кол. па рал лель ных про во дов |
Сече ние про во дов, мм2 |
Количест во витков в рядах |
Дн, мм | Диз, мм | а, мм | Вес фазы, кг |
|||
на 2 или 3 фазы | на одну фазу | с | кА | гор. | верт. | |||||||||||||||
РТВ, РТУ***,РТГ | 10 | 2500 | 0,20 | 21502500* | 70 | — | 52/60* | 6 | 20,5/23,5* | 15,2 | 50 | 12 | 7 | 7×300 | 12 | 16 | 1765 | 1465 | 720 | 1442 |
РТГ | 10 | 2500 | 0,25 | 2150 | — | 70 | 49 | 6 | 19,2 | 17,5 | 50 | 15 | 7 | 7×300 | 14 | 14 | 1945 | 1645 | 675 | 1535 |
РТГ | 10 | 2500 | 0,35 | 2000 | — | 70 | 37 | 6 | 14,5 | 22,7 | 50 | 14 | 7 | 7×300 | 15 | 16 | 2020 | 1720 | 675 | 1600 |
РТГ** | 10 | 4000 | 0,10 | 3750 | — | 70 | 97 | 6 | 38,1 | 20,2 | 50 | 12 | 10 | 10×300 | 12 | 16 | 1815 | 1515 | 765 | 1320 |
РТГ____________ | 10 | 4000 | 0,18 | 3200 | — | 100 | 65 | 6 | 25,6 | 32,3 | 50 | 12 | 10 | 10×300 | 15 | 18 | 1940 | 1640 | 855 | 1725 |
* Для реакторов с горизонтальным расположением фаз.** Для секционной обмотки расстояние между средними и крайними выводами равно 0,5·а.*** Принудительное воздушное охлаждение только для вертикального и углового (ступенчатого) расположения фаз. |

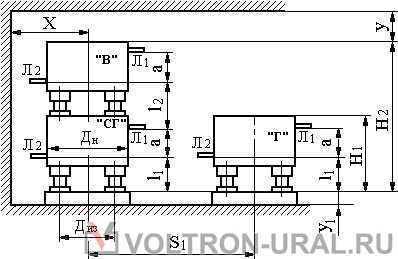

Тип реактора | Данные для монтажа | |||||||||||||
Расположение фаз | Класс напря жения, кВ |
Номинальный ток, А | Номинальное индуктивное сопротивление, Ом | Н1,мм | Н2,мм | Н3,мм | l1,мм | l2,мм | l3,мм | x,мм | y,мм | y1,мм | S,мм | S1,мм |
РТВ, РТУ, РТГ | 10 | 400 | 0,35 | 1045 | 2005 | 2965 | 501 | 555 | 555 | 1000 | 330 | 0 | 1700 | 1800 |
РТВ, РТУ, РТГ | 10 | 400 | 0,45 | 1225 | 2365 | 3505 | 501 | 555 | 555 | 1000 | 320 | 0 | 1700 | 1800 |
РТВ, РТУ, РТГ | 10 | 630 | 0,25 | 1135 | 2265 | 3355 | 501 | 595 | 635 | 950 | 380 | 0 | 1700 | 1800 |
РТВ, РТУ, РТГ | 10 | 630 | 0,40 | 1135 | 2335 | 3465 | 501 | 635 | 705 | 1000 | 470 | 90 | 1750 | 1850 |
РТВ, РТУ, РТГ | 10 | 630 | 0,56 | 1135 | 2265 | 3355 | 501 | 595 | 635 | 1130 | 540 | 125 | 2000 | 2100 |
РТВ, РТУ, РТГ | 10 | 1000 | 0,14 | 1135 | 2415 | 3655 | 501 | 745 | 785 | 1000 | 450 | 0 | 1850 | 1950 |
РТВ, РТУ, РТГ | 10 | 1000 | 0,22 | 1225 | 2555 | 3775 | 501 | 635 | 745 | 1050 | 520 | 100 | 2000 | 2000 |
РТВ, РТУ, РТГ | 10 | 1000 | 0,28 | 1315 | 2735 | 4045 | 501 | 635 | 745 | 1050 | 550 | 130 | 2000 | 2100 |
РТВ, РТУ, РТГ | 10 | 1000 | 0,35 | 1225 | 2515 | 3695 | 501 | 595 | 705 | 1100 | 620 | 200 | 1900 | 2000 |
Продолжение таблицы
Тип реактора | Данные для монтажа | |||||||||||||
Расположение фаз | Класс напряжения, кВ | Номинальныйток, А | Номинальное индуктивное сопротивление, Ом | Н1,мм | Н2,мм | Н3,мм | l1,мм | l2,мм | l3,мм | x,мм | y,мм | y1,мм | S,мм | S1,мм |
РТВ, РТУ, РТГ | 10 | 1000 | 0,45 | 1225 | 2515 | 3655 | 501 | 555 | 705 | 1150 | 600 | 180 | 2050 | 2200 |
РТВ, РТУ, РТГ | 10 | 1000 | 0,56 | 1315 | 2585 | 3815 | 501 | 555 | 595 | 1150 | 750 | 330 | 2000 | 2100 |
РТВ, РТУ, РТГ | 10 | 1600 | 0,14 | 1405 | 2915 | 4315 | 501 | 635 | 745 | 1050 | 580 | 240 | 2150 | 2100 |
РТВ, РТУ, РТГ | 10 | 1600 | 0,20 | 1315 | 2735 | 4045 | 501 | 635 | 745 | 1100 | 710 | 370 | 2200 | 2150 |
РТВ, РТУ, РТГ | 10 | 1600 | 0,25 | 1315 | 2775 | 4155 | 501 | 705 | 785 | 1250 | 800 | 370 | 2350 | 2500 |
РТВ, РТУ, РТГ | 10 | 1600 | 0,35 | 1405 | 2915 | 4275 | 501 | 595 | 745 | 1250 | 890 | 460 | 2250 | 2500 |
РТВ, РТУ, РТГ | 10 | 2500 | 0,14 | 1315 | 2775 | 4195 | 501 | 745 | 785 | 1150 | 830 | 410 | 2650 | 2500 |
РТВ, РТУ, РТГ | 10 | 2500 | 0,20 | 1360 | 2865 | 4290 | 501 | 705 | 785 | 1250 | 950 | 530 | 2650 | 2550 |
РТГ | 10 | 2500 | 0,25 | 1315 | — | — | 501 | — | — | 1400 | 1100 | 680 | 2550 | — |
РТГ | 10 | 2500 | 0,35 | 1315 | — | — | 501 | — | — | 1500 | 1200 | 700 | 2500 | — |
РТГ | 10 | 4000 | 0,10 | 1405 | — | — | 501 | — | — | 1300 | 1000 | 570 | 3050 | — |
РТГ | 10 | 4000 | 0,18 | 1495 | — | — | 501 | — | — | 1450 | 1170 | 740 | 2900 | — |
ТАБЛИЦА ТЕХНИЧЕСКИХ ДАННЫХ ОДИНАРНЫХ РЕАКТОРОВ (серия РТ, исполнения УХЛ ; Т, категории размещения 1; 2; 3) – ТУ 3411-003-57665802-2012
Тип реактора | Расчетные данные | Конструктивные данные | Данные для монтажа | ||||||||||||||||||||
Расположение фаз | Класс напря жения, кВ |
Номи наль ный ток, А |
Номи наль ное ин дуктив ное соп ротив ление,Ом |
Элект ро дина мичес кая стой кость,кА |
Термическая стойкость | Потери на фазу, кВт | Частота, Гц | Число коло нок фазы |
Кол. па рал лель ных про во дов |
Сече ние про во дов, мм.кв |
Кол. вит ков в рядах |
Dн,мм | Dиз,мм | а,мм | Весфазы,кг | Н1,мм | l1,мм | X,мм | h*,мм | Y1,мм | S,мм | ||
с | кА | гориз. | верт. | ||||||||||||||||||||
РТГ | 10- 20 | 1000 | 0,45 | 44,7 | 6 | 17,5 | 7,9 | 50 | 14 | 3 | 3×300 | 9 | 14 | 1690 | 1390 | 585 | 950 | 1305 | 615 | 978 | 600 | 706 | 2500 |
РТГ | 10- 20 | 1000 | 0,56 | 38,3 | 6 | 15 | 9 | 50 | 14 | 3 | 3×300 | 9 | 14 | 1840 | 1540 | 585 | 1010 | 1305 | 615 | 1181 | 750 | 855 | 2500 |
РТГ | 10- 20 | 1600 | 0,25 | 63,6 | 6 | 24,9 | 11,5 | 50 | 14 | 4 | 4×300 | 9 | 14 | 1690 | 1390 | 585 | 950 | 1305 | 615 | 1200 | 800 | 807 | 2500 |
РТГ | 10- 20 | 1600 | 0,35 | 52,5 | 6 | 20,6 | 14,2 | 50 | 14 | 4 | 4×300 | 9 | 16 | 1780 | 1480 | 675 | 1070 | 1395 | 615 | 1250 | 890 | 910 | 2500 |
РТГ | 10- 20 | 2500 | 0,14 | 82,9 | 6 | 32,5 | 14,6 | 50 | 14 | 6 | 6×300 | 10 | 16 | 1620 | 1320 | 675 | 1030 | 1395 | 615 | 1200 | 830 | 930 | 2600 |
РТГ | 10- 20 | 2500 | 0,20 | 71,2 | 6 | 27,9 | 18,3 | 50 | 14 | 6 | 6×300 | 9 | 18 | 1840 | 1540 | 765 | 1190 | 1485 | 615 | 1300 | 950 | 978 | 2500 |
РТГ | 10- 20 | 2500 | 0,25 | 63,6 | 6 | 24,9 | 20,7 | 50 | 14 | 6 | 6×300 | 11 | 16 | 1960 | 1660 | 675 | 1250 | 1395 | 615 | 1384 | 1100 | 1050 | 2700 |
РТГ__________ | 10- 20 | 2500 | 0,35 | 52,5 | 6 | 20,6 | 25,8 | 50 | 14 | 6 | 6×300 | 10 | 20 | 2035 | 1735 | 855 | 1500 | 1575 | 615 | 1500 | 1200 | 1150 | 2900 |
* Для категорий размещения 2; 3 (внутренняя установка) |
Реакторы на класс напряжения 15¸20 кВ для внутренней и наружной установки имеют только горизонтальное расположение фаз.
www.voltron-ural.ru
№ | Вертикальное исполнение | Ток термической стойкости, кА | Ток электродинамической устойчивости, кА |
---|---|---|---|
1 | РТСТ 10(6)-400-0,35 УЗ | 10 | 25,5 |
2 | РТСТ 10(6)-400-0,4 УЗ | 10 | 25,5 |
3 | РТСТ 10(6)-400-0,45 УЗ | 10 | 25,5 |
4 | РТСТ 10(6)-400-0,56 УЗ | 9,3 | 23,6 |
5 | РТСТ 10(6)-400-0,7 УЗ | 7,6 | 19,3 |
6 | РТСТ 10(6)-400-1 УЗ | 5,4 | 13,9 |
7 | РТСТ 10(6)-400-1,4 УЗ | 3,9 | 10,1 |
8 | РТСТ 10(6)-400-1,6 УЗ | 3,5 | 8,9 |
9 | РТСТ 10(6)-400-2 УЗ | 2,8 | 7,1 |
10 | РТСТ 10(6)-630-0,25 УЗ | 16 | 16 |
11 | РТСТ 10(6)-630-0,28 УЗ | 16 | 40,8 |
12 | РТСТ 10(6)-630-0,35 УЗ | 13,4 | 34,1 |
13 | РТСТ 10(6)-630-0,4 УЗ | 12,5 | 31,8 |
14 | РТСТ 10(6)-630-0,45 УЗ | 11,2 | 28,7 |
15 | РТСТ 10(6)-630-0,56 УЗ | 9,3 | 23,6 |
16 | РТСТ 10(6)-630-0,7 УЗ | 7,6 | 19,3 |
17 | РТСТ 10(6)-630-1 УЗ | 5,4 | 13,9 |
18 | РТСТ 10(6)-630-1,4 УЗ | 3,9 | 10,1 |
19 | РТСТ 10(6)-630-1,6 УЗ | 3,5 | 8,9 |
20 | РТСТ 10(6)-630-2 УЗ | 2,8 | 7,1 |
21 | РТСТ 10(6)-1000-0,14 УЗ | 26 | 66,2 |
22 | РТСТ 10(6)-1000-0,18 УЗ | 22 | 56,1 |
23 | РТСТ 10(6)-1000-0,2 УЗ | 20,5 | 52,2 |
24 | РТСТ 10(6)-1000-0,22 УЗ | 19,1 | 48,7 |
25 | РТСТ 10(6)-1000-0,25 УЗ | 19,5 | 49,8 |
26 | РТСТ 10(6)-1000-0,28 УЗ | 17,7 | 45,2 |
27 | РТСТ 10(6)-1000-0,35 УЗ | 14,6 | 37,2 |
28 | РТСТ 10(6)-1000-0,4 УЗ | 13 | 33 |
29 | РТСТ 10(6)-1000-0,45 УЗ | 11,6 | 29,7 |
30 | РТСТ 10(6)-1000-0,56 УЗ | 9,5 | 24,3 |
31 | РТСТ 10(6)-1000-0,7 УЗ | 7,7 | 19,8 |
32 | РТСТ 10(6)-1600-0,14 УЗ | 26 | 66,2 |
33 | РТСТ 10(6)-1600-0,18 УЗ | 22 | 56,1 |
34 | РТСТ 10(6)-1600-0,2 УЗ | 20,5 | 52,2 |
35 | РТСТ 10(6)-1600-0,22 УЗ | 19,1 | 48,7 |
36 | РТСТ 10(6)-1600-0,25 УЗ | 19,5 | 49,8 |
37 | РТСТ 10(6)-1600-0,28 УЗ | 17,7 | 45,2 |
38 | РТСТ 10(6)-1600-0,35 УЗ | 14,6 | 37,2 |
39 | РТСТ 10(6)-1600-0,4 УЗ | 13 | 33 |
40 | РТСТ 10(6)-1600-0,45 УЗ | 11,6 | 29,7 |
41 | РТСТ 10(6)-1600-0,56 УЗ | 9,5 | 24,3 |
media.ls.urfu.ru
Тип | Угол между выводами, | Напряжение сети, кВ | Номинальный | Номинальное | Ток электроди- | Ток термической | Масса, | Высота / диаметр, мм | |
---|---|---|---|---|---|---|---|---|---|
с | кА | ||||||||
РТОС-10-600-3,3 УХЛ2 | 180 | 10,5 | 600 | 3,3 | 4,4 | 6 | 1,73 | 1830 | 1412 / 1446 |
РТОС-10-1000-0,25 У3 | 180 | 10,5 | 1000 | 0,25 | 51,0 | 6 | 20,0 | 1433 | 1436 / 1446 |
РТОС-10-1000-0,35 У3 | 180 | 10,5 | 1000 | 0,35 | 37,0 | 6 | 14,7 | 1205 | 1536 / 1522 |
РТОС-10-1600-0,14 У3 | 180 | 10,5 | 1600 | 0,14 | 79,0 | 6 | 31,0 | 1528 | 1488 / 1236 |
РТОС-10-1600-0,2 У3 | 180 | 10,5 | 1600 | 0,2 | 60,0 | 6 | 23,5 | 1365 | 1356 / 1472 |
РТОС-10-1600-0,25 У3 | 180 | 10,5 | 1600 | 0,25 | 49,0 | 6 | 19,3 | 1531 | 1461 / 1446 |
РТОС-10-1600-0,35 У3 | 180 | 10,5 | 1600 | 0,35 | 37,0 | 6 | 14,7 | 1305 | 1491 / 1236 |
РТОС-10-1600-0,45 У3 | 180 | 10,5 | 1600 | 0,45 | 40,0 | 6 | 15,7 | 1465 | 1556 / 1236 |
РТОС-10-2500-0,14 У3 | 180 | 10,5 | 2500 | 0,14 | 79,0 | 6 | 31,0 | 1544 | 1412 / 1236 |
РТОС-10-2500-0,2 У3 | 0 | 10,5 | 2500 | 0,2 | 60,0 | 6 | 23,5 | 2035 | 1675 / 1446 |
РТОС-10-2500-0,2 У3 | 90 | 1849 | 1681 / 1446 | ||||||
РТОС-10-2500-0,2 У3 | 180 | 1853 | 1681 / 1446 | ||||||
РТОС-10-2500-0,25 У3 | 0 | 10,5 | 2500 | 0,25 | 49,0 | 6 | 19,2 | 2230 | 1760 / 1446 |
РТОС-10-2500-0,25 У3 | 90 | 2133 | 1786 / 1472 | ||||||
РТОС-10-2500-0,25 У3 | 180 | 2133 | 1786 / 1472 | ||||||
РТОС-10-2500-0,28 У3 | 180 | 10,5 | 2500 | 0,28 | 49,0 | 6 | 19,2 | 2140 | 1710 / 1700 |
РТОС-10-2500-0,35 У3 | 0 | 10,5 | 2500 | 0,35 | 37,0 | 6 | 14,7 | 2402 | 1925 / 1655 |
РТОС-10-2500-0,35 У3 | 270 | 2495 | 1911 / 1652 | ||||||
РТОС-10-2500-0,35 У3 | 180 | 2370 | 1925 / 1655 | ||||||
РТОС-10-3150-0,25 У3 | 0 | 10,5 | 3150 | 0,25 | 49,0 | 6 | 19,2 | 2230 | 1861 / 1472 |
РТОС-10-3150-0,25 У3 | 180 | 2270 | 1861 / 1472 | ||||||
РТОС-10-3150-0,35 У3 | 90 | 10,5 | 3150 | 0,35 | 37,0 | 6 | 14,7 | 2705 | 1956 / 1652 |
РТОС-10-3150-0,35 У3 | 180 | 2690 | 1956 / 1652 | ||||||
РТОС-10-3150-0,35 УХЛ2 | 180 | 10,5 | 3150 | 0,35 | 37,0 | 6 | 14,7 | 2722 | 1687 / 1652 |
РТОС-10-3150-0,45 У3 | 90 | 10,5 | 3150 | 0,45 | 37,0 | 6 | 13,5 | 3035 | 1956 / 1872 |
РТОС-10-3200-0,35 У3 | 180 | 10,5 | 3200 | 0,35 | 37,0 | 6 | 14,7 | 2690 | 1956 / 1652 |
РТОС-10-3200-0,45 У3 | 180 | 10,5 | 3200 | 0,45 | 37,0 | 6 | 13,5 | 3035 | 1956 / 1872 |
РТОС-10-4000-0,1 У3 | 0 | 10,5 | 4000 | 0,1 | 97,0 | 6 | 38,2 | 2110 | 1890 / 1460 |
РТОС-10-4000-0,1 У3 | 180 | ||||||||
РТОС-10-4000-0,18 У3 | 0 | 10,5 | 4000 | 0,18 | 65,0 | 6 | 25,6 | 2810 | 2140 / 1650 |
РТОС-10-4000-0,18 У3 | 90 | 2885 | 2151 / 1652 | ||||||
РТОС-10-4000-0,18 У3 | 180 | 2810 | 2140 / 1650 | ||||||
РТОС-10-4000-0,25 У3 | 0 | 10,5 | 4000 | 0,25 | 49,0 | 6 | 19,2 | 3160 | 2090 / 1870 |
РТОС-10-4000-0,25 У3 | 180 | ||||||||
РТОС-20-2500-0,14 У3 | 90 | 20 | 2500 | 0,14 | 38,5 | 6 | 14,0 | 1585 | 1488 / 1256 |
РТОС-20-2500-0,14 У3 | 180 | 1528 | 1488 / 1256 | ||||||
РТОС-20-2500-0,25 У3 | 90 | 20 | 2500 | 0,25 | 49,0 | 6 | 19,2 | 2133 | 1786 / 1472 |
РТОС-20-2500-0,35 У3 | 180 | 20 | 2500 | 0,35 | 56,0 | 6 | 21,0 | 2390 | 1925 / 1655 |
РТОС-20-2500-0,45 У3 | 180 | 20 | 2500 | 0,45 | 37,0 | 6 | 13,5 | 3035 | 1956 / 1872 |
РТОС-20-3150-0,14 У3 | 90 | 20 | 3150 | 0,14 | 41,6 | 6 | 15,2 | 1715 | 1546 / 1446 |
РТОС-20-3150-0,25 У3 | 180 | 20 | 3150 | 0,25 | 57,5 | 6 | 22,6 | 2270 | 1861 / 1472 |
РТОС-20-3150-0,35 У3 | 0 | 20 | 3150 | 0,35 | 65,0 | 6 | 25,5 | 2720 | 1956 / 1652 |
РТОС-20-4000-0,35 У3 | 180 | 20 | 4000 | 0,35 | 63,0 | 6 | 25,0 | 4036 | 2416 / 1872 |
www.elektrozavod.ru
Техническая информация производимых реакторов
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Обмотки реакторов изготавливаются из круглого или прямоугольного алюминиевого провода специально разработанного для реакторов на большие номинальные токи.
Конструкция обмотки выполнена таким образом, чтобы обеспечить механическую прочность обмотки при протекании ударных токов короткого замыкания до 120 кА.
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ООО «МВЗ Электро» выпускает реакторы со следующими параметрами:
— Расположение фаз: вертикальное, горизонтальное, угловое;
— Номинальное напряжение от 0,4 до 220 кВ;
— Номинальные ток от 50 до 10000 Ампер;
— Номинальная мощность (для шунтирующих реакторов) — до 80 МВА
— Номинальное индуктивное сопротивление от 0,05 до 25 Ом;
— Климатические исполнения: У3, У2, У1, УХЛ1, ХЛ1
— Углы выводов: 0, 30, 60, 90, 120, 180, 270 градусов и любые другие.
ОСНОВНЫЕ ПАРАМЕТРЫ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ ТОКООГРАНИЧИВАЮЩИХ РЕАКТОРОВ
НА НАПРЯЖЕНИЯ 6-20 кВ
Номинальное напряжение, кВ | Номинальный ток, А | Номинальное индуктивное сопротивление | Ток термической стойкости, кА | Время протекания тока термической стойкости | Ток электродинамической стойкости |
6, 10, 20 | 630 | 0.25 | 17.4 | 3 | 44.3 |
6, 10, 20 | 630 | 0.28 | 15.9 | 3 | 40.7 |
6, 10, 20 | 630 | 0.35 | 13.4 | 3 | 34.1 |
6, 10, 20 | 630 | 0.45 | 10.9 | 3 | 27.7 |
6, 10, 20 | 630 | 0.56 | 9.0 | 3 | 22.9 |
6, 10, 20 | 630 | 0.7 | 7.4 | 3 | 18.8 |
6, 10, 20 | 630 | 1 | 5.3 | 3 | 13.6 |
6, 10, 20 | 1000 | 0.14 | 26.0 | 6 | 66.2 |
6, 10, 20 | 1000 | 0.18 | 22.0 | 6 | 56.1 |
6, 10, 20 | 1000 | 0.25 | 19.5 | 6 | 49.8 |
6, 10, 20 | 1000 | 0.28 | 17.7 | 6 | 45.2 |
6, 10, 20 | 1000 | 0.35 | 14.6 | 6 | 37.2 |
6, 10, 20 | 1000 | 0.45 | 11.6 | 6 | 29.7 |
6, 10, 20 | 1000 | 0.56 | 9.5 | 6 | 24.3 |
6, 10, 20 | 1000 | 0.7 | 7.7 | 6 | 19.8 |
6, 10, 20 | 1600 | 0.14 | 31.0 | 6 | 79.1 |
6, 10, 20 | 1600 | 0.18 | 25.5 | 6 | 65.2 |
6, 10, 20 | 1600 | 0.25 | 19.5 | 6 | 49.8 |
6, 10, 20 | 1600 | 0.28 | 17.7 | 6 | 45.2 |
6, 10, 20 | 1600 | 0.35 | 14.6 | 6 | 37.2 |
6, 10, 20 | 1600 | 0.45 | 11.6 | 6 | 29.7 |
6, 10, 20 | 1600 | 0.56 | 9.5 | 6 | 24.3 |
6, 10, 20 | 2500 | 0.14 | 31.0 | 6 | 79.1 |
6, 10, 20 | 2500 | 0.18 | 25.5 | 6 | 65.2 |
6, 10, 20 | 2500 | 0.25 | 19.5 | 6 | 49.8 |
6, 10, 20 | 2500 | 0.28 | 17.7 | 6 | 45.2 |
6, 10, 20 | 2500 | 0.35 | 14.6 | 6 | 37.2 |
6, 10, 20 | 2500 | 0.45 | 11.6 | 6 | 29.7 |
6, 10, 20 | 3200 | 0.14 | 31.0 | 6 | 79.1 |
6, 10, 20 | 3200 | 0.18 | 25.5 | 6 | 65.2 |
6, 10, 20 | 3200 | 0.25 | 19.5 | 6 | 49.8 |
6, 10, 20 | 3200 | 0.28 | 17.7 | 6 | 45.2 |
6, 10, 20 | 3200 | 0.35 | 14.6 | 6 | 37.2 |
6, 10, 20 | 3200 | 0.45 | 11.6 | 6 | 29.7 |
6, 10, 20 | 4000 | 0.1 | 39.5 | 6 | 100.8 |
6, 10, 20 | 4000 | 0.14 | 31.0 | 6 | 79.1 |
6, 10, 20 | 4000 | 0.18 | 25.5 | 6 | 65.2 |
6, 10, 20 | 4000 | 0.25 | 19.5 | 6 | 49.8 |
6, 10, 20 | 4000 | 0.28 | 17.7 | 6 | 45.2 |
6, 10, 20 | 4000 | 0.35 | 14.6 | 6 | 37.2 |
6, 10, 20 | 4000 | 0.45 | 11.6 | 6 | 29.7 |
6, 10, 20 | 5000 | 0,1 | 39,5 | 6 | 100,8 |
6, 10, 20 | 5000 | 0,25 | 19,5 | 6 | 49,8 |
6, 10, 20 | 5000 | 0,35 | 14,6 | 6 | 37,2 |
ОСНОВНЫЕ ПАРАМЕТРЫ ОДНОФАЗНЫХ ФИЛЬТРОВЫХ РЕАКТОРОВ НА НАПРЯЖЕНИЯ 6-10 кВ НАРУЖНОЙ УСТАНОВКИ
Тип | Номинальный ток, А | Номинальная индуктивность, мГн | |
действующее значение полного тока | действующее значение по гармонике настройки | ||
РФОС-50/10-11УХЛ1 РФОС-50/10-13УХЛ1 | 70 | 50 | 3,8 2,7 |
РФОС-100/10-5УХЛ1 РФОС-100/10-7УХЛ1 | 70 | 50 | 17,8 9,1 |
РФОС100/10-11УХЛ1 РФОС-100/10-13УХЛ1 | 140 | 100 | 1,9 1,35 |
РФОС-150/10-7УХЛ1 РФОС-150/10-11УХЛ1 РФОС-150/10-13УХЛ1 | 140 210 210 | 100 150 150 | 4,55 1,27 0,9 |
РФОС-200/10-ЗУХЛ1 РФОС-200/10-5УХЛ1 РФОС-200/10-7УХЛ1 РФОС-200/10-11УХЛ1 РФОС-200/10-13УХЛ1 | 75 140 210 280 280 | 53 100 150 200 200 | 49,2 8,9 3,0 0,95 0,68 |
РФОС-300/10-5УХЛ1 РФОС-300/10-7УХЛ1 РФОС-300/10-11УХЛ1 РФОС-300/10-13УХЛ1 | 210 280 350 350 | 150 200 250 250 | 5,9 2,4 0,76 0,54 |
РФОС-400/10-ЗУХЛ1 | 150 | 105 | 24,6 |
РФОС-500/10-5УХЛ1 РФОС-500/10-7УХЛ1 | 280 350 | 200 250 | 4,6 1,9 |
РФОС-600/10-5УХЛ1 | 350 | 250 | 3,6 |
РФОС-50/6-11УХЛ1 РФОС-50/6-1ЗУХЛ1 | 110 110 | 80 80 | 1,38 0,98 |
РФОС-100/6-5УХЛ1 РФОС-100/6-7УХЛ1 РФОС-100/6-11УХЛ1 РФОС-100/6-1 ЗУХЛ 1 | 110 110 220 220 | 80 80 155 155 | 6,5 3,3 0,69 0,49 |
РФОС-150/6-7УХЛ1 РФОС-150/6-11УХЛ1 РФОС-150/6-1 ЗУХЛ 1 | 220 330 330 | 155 235 235 | 1,65 0,46 0,33 |
mvz.su
Реактор |
Номинальное индуктивное сопро-тивление, Ом |
Номи-нальные потери на фазу, кВт |
Дли-тельно допус тимый ток при естест-венном охлаж-дении, А |
Рас-ход охлаждающего воздуха, м3 /мин |
Ток электро-динами-ческой стой-кости, А |
Наружный диаметр по бетону, мм |
Высота комплекта при установке, мм |
Масса фазы, кг |
||
верти-каль-ной |
ступен-чатой |
гори-зон-таль-ной |
||||||||
РБ, РБУ,РБГ 10-400-0,35 |
0,35 |
1,6 |
400 |
— |
25 |
1430 |
2870 |
1930 |
945 |
880 |
РБ, РБУ,РБГ 10-400-0,45 |
0,45 |
1,9 |
400 |
— |
25 |
1440 |
3450 |
2315 |
1135 |
880 |
РБ, РБУ,РБГ 10-630-0,25 |
0,25 |
2,5 |
630 |
— |
40 |
1350 |
3345 |
2215 |
1040 |
930 |
РБ, РБУ,РБГ 10-630-0,40 |
0,4 |
3,2 |
630 |
— |
33 |
1410 |
3435 |
2260 |
1040 |
1020 |
РБ, РБУ,РБГ 10-630-0,56 |
0,56 |
4 |
630 |
— |
24 |
1710 |
3345 |
2215 |
1040 |
1130 |
РБ, РБУ,РБГ 10-1000-0,14 |
0,14 |
3,5 |
1000 |
— |
63 |
1370 |
3660 |
2395 |
1040 |
1120 |
РБ, РБУ,РБГ 10-1000-0,22 |
0,22 |
4,4 |
1000 |
— |
49 |
1490 |
3765 |
2495 |
1135 |
1340 |
РБ, РБУ,РБГ 10-1000-0,28 |
0,28 |
5,2 |
1000 |
— |
45 |
1530 |
4050 |
2685 |
1230 |
1490 |
РБ, РБУ,РБГ 10-1000-0,35 |
0,35 |
5,9 |
1000 |
— |
37 |
1590 |
3675 |
2450 |
1135 |
1660 |
РБ, РБУ,РБГ 10-1000-0,45 |
0,45 |
6,6 |
1000 |
— |
29 |
1730 |
3645 |
2460 |
1140 |
1560 |
РБ, РБУ,РБГ 10-1000-0,56 |
0,56 |
7,8 |
1000 |
— |
24 |
1750 |
3780 |
2550 |
1230 |
1670 |
РБ, РБУ,РБГ 10-1600-0,14 |
0,14 |
6,1 |
1600 |
— |
79 |
1510 |
4335 |
2875 |
1325 |
1610 |
РБ, РБУ,РБГ 10-1600-0,20 |
0,2 |
7,5 |
1600 |
— |
60 |
1665 |
4050 |
2885 |
1230 |
1830 |
РБ, РБУ,РБГ 10-1600-0,25 |
0,25 |
8,3 |
1600 |
— |
49 |
1910 |
4140 |
2730 |
1230 |
2230 |
РБ, РБУ,РБГ 10-1600-0,35 |
0,35 |
11 |
1600 |
— |
37 |
1905 |
3960 |
2685 |
1220 |
2530 |
РБД, РБДУ 10-2500-0,14 |
0,14 |
11 |
2150 |
70 |
66 |
1955 |
4185 |
2775 |
— |
2380 |
РБГ 10-2500-0,14 |
0,14 |
11 |
2500 |
— |
79 |
1955 |
— |
— |
1230 |
2070 |
РБД, РБДУ 10-2500-0,20 |
0,2 |
14 |
2150 |
70 |
52 |
1925 |
4335 |
2920 |
— |
2460 |
РБГ 10-2500-0,20 |
0,2 |
14 |
2500 |
— |
60 |
1925 |
— |
— |
1280 |
2180 |
РБДГ 10-2500-0,25 |
0,25 |
16,1 |
2150 |
70 |
49 |
2145 |
— |
— |
1180 |
2740 |
РБДГ 10-2500-0,35 |
0,35 |
20,5 |
2000 |
70 |
37 |
2220 |
— |
— |
1230 |
3040 |
РБДГ 10-4000-0,105 |
0,105 |
18,5 |
3750 |
70 |
97 |
2082 |
— |
— |
1170 |
2160 |
РБДГ 10-4000-0,18 |
0,18 |
27,5 |
3200 |
100 |
65 |
2140 |
— |
— |
1370 |
2890 |
leg.co.ua
Реакторы токоограничивающие 6/10/20 кВ
Описание: ПРОИЗВОДСТВО токоограничивающих реакторов, сухие токоограничивающие реакторы до 8000А, напряжение до 330кВ, производства НИПО «РусЭнерго» с естественным воздушным охлаждением предназначены для работы в энергосистемах с целью ограничения токов КЗ в электрических сетях. Электрические сухие реакторы — Электрические токоограничивающие реакторы до 220 кВ Одинарные реакторы Сдвоенные реакторы Реакторы сглаживающие СРОС Реакторы фильтровые РФОС Реакторы фильтровые ФРОС Реакторы сглаживающие СРОС Реакторы сглаживающие РСС Реакторы фильтровые РФОС Реакторы токоограничивающие РТСТ, РТОС, ТРОС, РФОС, СРОС Реакторы РТОС Реакторы РТСТ Реакторы РТСТГ Реакторы РТСТУ Реактор РТОС ___________________ РТОС-10-630-0,4 У3 РТОС-10-1000-0,56 У2 РТОС-10-1600-0,14 У3 РТОС-10-2500-0,14 У1 РТОС-10-3150-0,25 У3 РТОС-10-3200-0,45 У3 РТОС-10-4000-0,14 У3 РТОС-20-2500-0,14 У3 РТОС-20-3215-0,14 У3 Реактор РТСТ ____________________ РТСТ-10-630-0,4 У3 РТСТ-10-1000-0,56 У2 РТСТ-10-1600-0,14 У3 РТСТ-10-2500-0,14 У1 РТСТ-10-3150-0,25 У3 РТСТ-10-3200-0,45 У3 РТСТ-10-4000-0,14 У3 РТСТ-20-2500-0,14 У3 РТСТ-20-3215-0,14 У3 Реактор РТСТГ _____________________ РТСТГ-10-630-0,4 У3 РТСТГ-10-1000-0,56 У2 РТСТГ-10-1600-0,14 У3 РТСТГ-10-2500-0,14 У1 РТСТГ-10-3150-0,25 У3 РТСТГ-10-3200-0,45 У3 РТСТГ-10-4000-0,14 У3 РТСТГ-20-2500-0,14 У3 РТСТГ-20-3215-0,14 У3 Реактор РТСТУ _____________________ РТСТГ-10-630-0,4 У3 РТСТГ-10-1000-0,56 У2 РТСТГ-10-1600-0,14 У3 РТСТГ-10-2500-0,14 У1 РТСТГ-10-3150-0,25 У3 РТСТГ-10-3200-0,45 У3 РТСТГ-10-4000-0,14 У3 РТСТГ-20-2500-0,14 У3 РТСТГ-20-3215-0,14 У3 ___________________________________ Арон Лебедев Департамент продаж НИПО «РусЭнерго» 194100, г. Санкт-Петербург, ул. Кантемировская 12, офис 27 т/ф +7 (812) 603 77 75 м.т. +7 (921) 632-10-30 e.mail: [email protected] e.mail: [email protected] web: www.nipo-rusenergo.ru
Телефон: +7-812-603-77-75
Дата публикации: 2 ноября 2016
Местонахождение: Санкт-Петербург, Санкт-Петербург и область, Россия
promplace.ru
§70. Реакторы
Реактором назвают статическое электромагнитное устройство, предназначенное для использования его индуктивности в электрической цепи. На э. п. с. переменного и постоянного тока и на тепловозах широко применяют реакторы: сглаживающие — для сглаживания пульсаций выпрямленного тока; переходные — для переключения выводов трансформатора; делительные — для равномерного распределения тока нагрузки между параллельно включенными вентилями; токоограничивающие — для ограничения тока короткого замыкания; помехоподавления — для подавления радиопомех, возникающих при работе электрических машин и аппаратов; индуктивные шунты — для распределения при переходных процессах тока между обмотками возбуждения тяговых двигателей и включенными параллельно им резисторами и пр.
Катушка с ферромагнитным сердечником в цепи переменного тока. При подключении катушки с ферромагнитным сердечником в цепь переменного тока (рис. 231, а) протекающий по ней ток определяется потоком, который необходимо создать, чтобы индуцируемая в катушке э. д. с. eL была равна и противоположна по фазе приложенному к ней напряжению. Этот ток называют намагничивающим. Он зависит от числа витков катушки, магнитного сопротивления ее магнитопровода (т. е. от площади поперечного сечения, длины и материала магнитопровода), напряжения и частоты его изменения. При увеличении поданного на катушку напряжения u возрастает поток Ф, сердечник ее насыщается, что вызывает резкое увеличение намагничивающего тока. Следовательно, такая катушка представляет собой нелинейное индуктивное сопротивление XL, значение которого зависит от приложенного к ней напряжения. Вольт-амперная характеристика катушки с ферромагнитным сердечником (рис. 231,б) имеет вид, подобный кривой намагничивания. Как было показано в главе III, магнитное сопротивление магнитопровода определяется также размерами воздушных зазоров, имеющихся в магнитной цепи. Поэтому форма вольт-амперной характеристики катушки зависит от воздушного зазора б в магнитной цепи. Чем больше этот зазор, тем больший ток i проходит через катушку при заданном напряжении и, следовательно, тем меньше индуктивное сопротивление XL катушки. С другой стороны, чем больше магнитное сопротивление, создаваемое воздушным зазором, по сравнению с магнитным сопротивлением ферромагнитных участков магнитопровода, т. е. чем больше зазор б, тем больше вольт-амперная характеристика катушки приближается к линейной.
Регулировать индуктивное сопротивление XL катушки с ферромагнитным сердечником можно не только путем изменения воздушного зазора 8, но и путем подмагничивания ее сердечника постоянным током. Чем больше подмагничивающий ток, тем большее насыщение создается в магнитопроводе катушки и тем меньше ее индуктивное сопротивление ХL. Катушка с ферромагнитным сердечником, подмагничиваемым постоянным током, называется насыщающимся реактором.
Применение реакторов для регулирования и ограничения тока в электрических цепях переменного тока вместо резисторов обеспечивает значительную экономию электрической энергии, так как в реакторе в отличие от резистора потери мощности незначительны (они определяются малым активным сопротивлением проводов реактора).
При включении катушки с ферромагнитным сердечником в цепь переменного тока протекающий по ней ток не будет синусоидальным. Из-за насыщения сердечника катушки в кривой тока i получаются «пики» тем больше, чем больше насыщение магнитопровода (рис. 231, в).
Сглаживающие реакторы. На электровозах и электропоездах переменного тока с выпрямителями для сглаживания пульсаций выпрямленного тока в цепях тяговых двигателей применяют сглаживающие реакторы, выполненные в виде катушки со стальным сердечником. Активное сопротивление катушки весьма мало, поэтому она практически не влияет на постоянную составляющую выпрямленного тока. Для переменной же составляющей тока катушка создает индуктивное сопротивление XL = ?L тем большее, чем выше частота ? соответствующей гармоники. В результате этого амплитуды гармонических составляющих выпрямленного тока резко уменьшаются и, следовательно, снижается пульсация тока. На э. п. с. переменного тока с выпрямителями, работающими от контактной сети с частотой 50 Гц, основной гармоникой выпрям-
Рис. 231. Катушка с ферромагнитным сердечником в цепи переменного тока (а), ее вольт-амперные характеристики (б) и кривые тока и напряжения в цепи катушки (е): 1 — при ? = 0; 2 — при некотором ?1; 3 — при ?2> ?1
ленного тока, которая имеет наибольшую амплитуду, является гармоника с частотой 100 Гц. Для эффективного ее подавления необходимо было бы включить сглаживающий реактор с большой индуктивностью, т. е. довольно значительных размеров. Поэтому практически эти реакторы рассчитывают так, чтобы снизить коэффициент пульсации тока до 25—30%.
Индуктивность реактора, а следовательно, и его габаритные размеры зависят от наличия в нем ферромагнитного сердечника. При отсутствии сердечника для получения требуемой индуктивности реактор должен иметь катушку значительного диаметра и с большим числом витков. Реакторы без сердечника устанавливают на тяговых подстанциях для сглаживания пульсации тока, поступающего в контактную сеть от выпрямителей. Они имеют большие габаритные размеры и массу и требуют значительного расхода меди. На э.п.с. устанавливать подобные устройства не представляется возможным.
Однако выполнять реактор с замкнутым стальным сердечником, как у трансформатора, нецелесообразно, так как протекающая по его катушке постоянная составляющая тока вызвала бы при больших нагрузках сильное насыщение сердечника и снижение индуктивности реактора. Поэтому магнитную систему сглаживающего
реактора должны рассчитывать так, чтобы она не насыщалась от постоянной составляющей тока. Для этой цели магнитопровод 1 реактора выполняют незамкнутым (рис. 232, а) так, чтобы его магнитный поток частично проходил по воздуху, либо замкнутым, но с большими воздушными зазорами (рис. 232, б). Чтобы уменьшить расход меди и снизить массу
и габаритные размеры реактора, его обмотку 2 рассчитывают на повышенную плотность тока и интенсивно охлаждают. На электровозах и электро-
Рис. 232. Магнитная система сглаживающего реактора при разомкнутом (а) и замкнутом (б) магни-топроводах
поездах применяют реакторы с принудительным воздушным охлаждением. Такой реактор заключают в специальный цилиндрический кожух; охлаждающий воздух проходит по каналам между его сердечником и обмоткой. Имеются также конструкции реакторов, в которых сердечник с обмоткой установлен в баке с трансформаторным маслом. Для уменьшения вихревых токов, которые снижают индуктивность реактора, его сердечник собирают из изолированных листов электротехнической стали.
Подобную же конструкцию имеют индуктивные шунты, которые обеспечивают при переходных процессах требуемое распределение токов между обмоткой возбуждения тягового двигателя и шунтирующим резистором (при регулировании частоты вращения двигателей путем уменьшения магнитного потока).
Токоограничивающие реакторы. На э. п. с. переменного тока с полупроводниковыми выпрямителями в некоторых случаях последовательно с выпрямительной установкой включают токоограничивающие реакторы. Полупроводниковые вентили имеют малую перегрузочную способность и при больших токах быстро выходят из строя. Поэтому при использовании их необходимо принимать специальные меры для ограничения тока короткого замыкания и быстрого отключения выпрямительной установки от источника питания до того, как этот ток достигнет значения, опасного для вентилей. При коротком замыкании в цепи нагрузки и пробое вентилей индуктивность реактора ограничивает ток. короткого замыкания (примерно в 4—5 раз по сравнению с током без реактора) и замедляет скорость его нарастания. В результате этого за период времени, необходимый для срабатывания защитной аппаратуры, ток короткого замыкания не успевает возрасти до опасного значения. В токоограничивающих реакторах иногда применяют дополнительную обмотку, выполняющую роль вторичной обмотки трансформатора. При возникновении короткого замыкания резко возрастает ток, проходящий по основной обмотке реактора, и увеличивающийся магнитный поток индуцирует в дополнительной обмотке импульс напряжения. Этот импульс служит сигналом для срабатывания устройства защиты, отключающего выпрямительную установку.
electrono.ru
