Технология развода зубьев ножовки
Среди мастеров бытует мнение, что на 90% в любом деле работает инструмент, а не мастер. Правильно изготовленная ножовка приятна в работе, значительно сокращает прикладываемые усилия и затраченное время для распила. В конструкции ножовки много составляющих, обеспечивающих легкость пользования ею. Не последнее место в числе элементов подготовки к работе занимает развод зубьев ножовки. В любой ножовке режущие части должны быть обязательно разведены. Исключение представляет собой ножовка с поперечным сечением режущего полотна в виде трапеции, основание которой в расположении зубьев. Такой пиле развод зубьев не требуется.
Пила, с правильно сделанным разводом зубьев, значительно сокращает прикладываемые усилия и затраченное время для распила.
Влияние развода зубьев на работу ножовкой
Чем больше делать развод зубьев, тем шире распиливаемое пространство. Если развод зубьев недостаточно широк, то в процессе работы верхняя часть полотна будет нагреваться в результате трения о кромки распила.
Для выполнения этой работы применяются различные инструменты и приспособления: начиная от плоскогубцев и кончая устройствами с применением индикатора часового типа. Таким прибором можно контролировать величину отклонения режущего элемента с точностью до 0,01 мм. Опытный мастер, несомненно, обеспечит качество разводки и плоскогубцами, зажимая ножовку между коленями. Применяется даже обычная отвертка с остро заточенным лезвием и поперечным рычагом для обеспечения должного усилия. Отвертку используют при более мелких зубьях.
Вернуться к оглавлению
Технологический процесс развода зубьев
Приемы разводки пил.
Для того чтобы сделать развод на ножовке, лучше использовать для работы специальные приспособления. Суть развода пилы заключается в том, чтобы отогнуть зубцы от центра полотна в стороны. Простейшее устройство для этой цели – разводка. Она изготавливается из отрезка стальной пластины, поперек которой сделаны прорези. Ширина прорези соответствует поперечному сечению зуба, а глубина должна быть в пределах от 1/3 до половины высоты зуба. Изготовить разводку можно самому, пропилив в стальной пластине необходимое углубление ножовкой по металлу. Если ширины полотна ножовки при этом недостаточно, то используется двойное полотно.
Для работы по установлению правильного отклонения режущих частей полотно пилы зажимается в слесарные или столярные тиски. При этом используются прокладки из фанеры. Устанавливать полотно пилы нужно так, чтобы выступали над кромкой губок только зубья. Разводка своим пропилом надевается на режущую часть. Делается необходимое отклонение. Зубья изгибаются через один поочередно.
Суммарная величина отклонения равна размеру пропила. Пропил, шириной превышающий толщину полотна, значительно облегчает работу пильщика. Но слишком широкий пропил требует превращения в опилки большего объема древесины и большего расхода энергии. Установлено, что оптимальная ширина пропила зависит от влажности древесины. При сухой доске выгоден более узкий пропил. При влажной доске кромка пропила обладает упругим восстановлением, поэтому развод зубьев должен быть больше. Для работы с древесиной различной влажности удобнее применять разные ножовки.
При сухой древесине требуется отклонение линии реза от 1/4 до 1/2 мм каждой стороны от оси полотна. При влажной древесине этот размер составляет 0,5 – 1,0 мм. Следует помнить, что нельзя гнуть зуб у основания. Это может вызвать поломку.

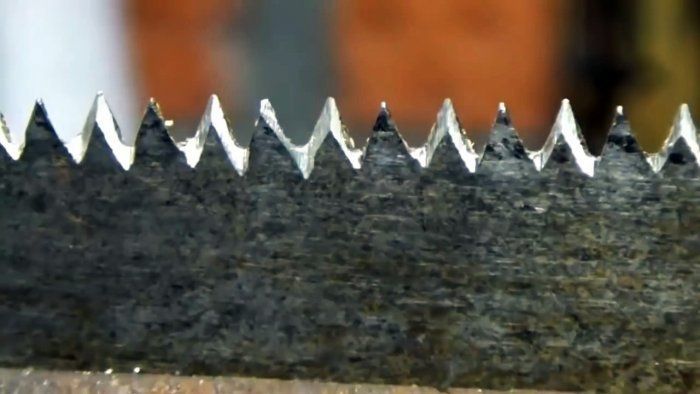

При взгляде на зубья пилы вдоль режущей кромки вершины зубьев должны располагаться на одной линии.
Такой контроль обеспечит достаточное качество работы. Если при контроле видно отклонение зуба от линии, то делается дополнительная правка.
Кроме обычной разводки, применяют специальные устройства, имеющие регулируемые ограничители отклонения. Рычаги таких устройств имеют регулирующие устройства в виде винта с контргайкой. Есть элементы с нанесенной на них шкалой, указывающей размер отклонения. С такими инструментами обеспечивается одинаковая величина отклонения зубьев до определенного упора.
Для полного выравнивания можно сделать несколько движений пилой между губками слесарных тисков, расставленных на величину необходимой ширины разводки. Для этих целей применяется и специальный шаблон. Когда режущие элементы находятся в одной плоскости и на одной линии, получается чистый и качественный пропил. Правильно разведенная и заточенная ножовка вызывает удовлетворение и гордость инструментом у любого мастера. Кто много и часто работает ножовкой, сразу оценит все достоинства инструмента.
Пиление ножовками ручная заточка пилы
Страницы: 12
Ножовки применяют главным образом для подгонки частей древесины при изготовлении модельных комплектов, а также при ремонте их. Ножовки по конструкции делятся на несколько видов, как и лучковые пилы. Типы ножовок приведены на рис. 27, а —в. Для пропиливания в щите или какой-либо заготовке паза определенной глубины (для шпонок) используют пилку-награтку (рис. 27,г), которая производит пиление при движении к себе. Перед пилением награтной пилкой на заготовке прибивают по риске направляющие планки и по ним делают пропил. Это позволяет более точно и чисто сделать пропил. Пиление ведется обеими руками. Раскройную (пластинчатую) пилку (рис. 27, д) иногда используют вместо стамески отри подрезке углов или углублений в заготовках.

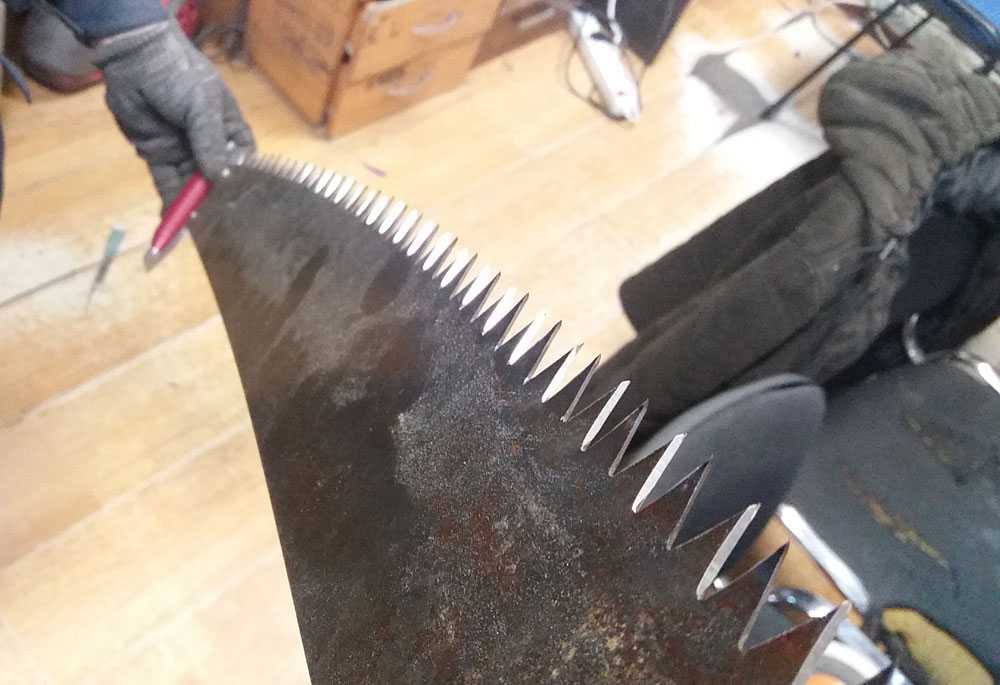

Чтобы во время работы полотно любых ручных пил меньше зажималось и терлось о дерево, делают развод зубьев, т. е. соседние зубья отгибают в разные стороны: четные в одну сторону, нечетные в другую. Величина развода для мелких зубьев составляет 0,1—0,2 мм, для средних 0,2—0,3 мм, для крупных 0,3—0,5 мм, но она не должна превышать половины толщины полотна в каждую сторону. При этом она должна быть одинаковой для всех зубьев. При большом разводе стенки пропила становятся негладкими, кроме того, возрастает усилие, затрачиваемое на пиление. Для развода зубьев существует несколько инструментов различных конструкций. Развод зубьев можно производить обыкновенным разводным ключом (рис. 28,а).
Рис. 27. Ножовки и специальные пилки:
а — широкая ножовка, б — узкая ножовка, в — обушковая ножовка, г — пилка-награтка, д — раскройная пилка
Рис. 28. Разводки:
а — разводной ключ, 6 — разводка-щипцы; 1 — передвижная обойма, 2 — установочный винт, 3 — ограничитель, 4 — щель для полотна пилы, 5 — упор для пилы, 6 — отгибающий зуб разводки, 7 — винт регулирования разводки по высоте зуба, 8 — регулятор развода
Разводной ключ с передвижной обоймой 1 удобен в работе и обеспечивает отгибание зубьев на нужную величину, так как ограничитель 3 обоймы при отгибании зуба всегда упирается в (полотно пилы. Для пил с крупным зубом целесообразно применять разводку-щипцы (рис. 28,6), при помощи которых зубья отгибают на необходимый угол: один зуб на себя, другой от себя и т. д. Если пила разведена неправильно (ряд зубьев отогнут больше, чем следует), полотно пилы помещают между двумя стальными гладкими пластинами и протягивают его задними гранями зубьев вперед, после чего развод зубьев выравнивается. Если полотно пилы в сечении имеет трапециевидную форму, т. е. к зубчатому венцу оно толще, а к обушку тоньше, то зубья не разводятся.

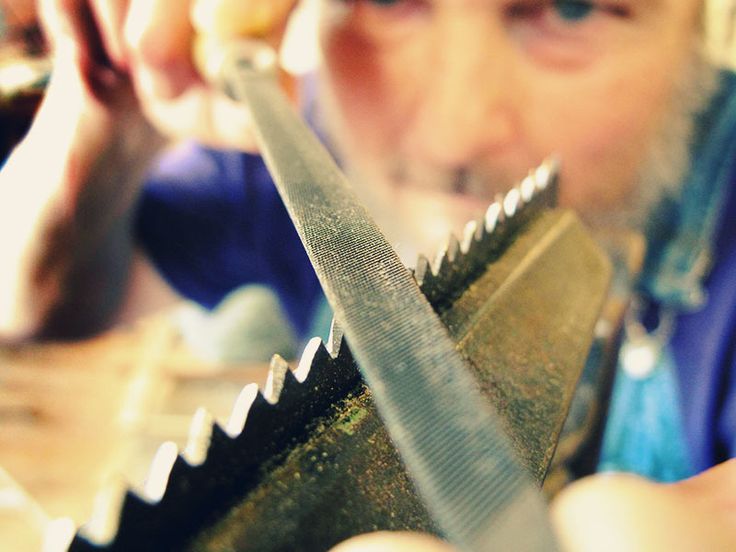

После развода зубьев их следует заточить. Вначале заточку зубьев производят трехгранным напильником (с 20— 25 насечками на 1 см длины), а затем бархатным (с 35—40 насечками на 1 см длины). Нажимать на напильник нужно равномерно и при движении от себя прижимать его к зубу, а при обратном движении — приподнимать. При этом важно, чтобы на каждый зуб приходилось одинаковое количество движений напильника. Ручная заточка пил (рис. 29) требует большой затраты труда и времени, а также большого количества напильников, при этом качество заточки зависит во многом от опытности заточника. Поэтому следует иметь заточный станок с точильными кругами, который резко повышает производительность труда и качество заточки пил.
Рис. 29. Ручная заточка пилы трехгранным напильником
6 различных типов ножовочных рам и полотен для ножовок [с PDF]
В этой статье вы узнаете, что такое ножовка и как ее использовать в мастерской. с его части, методы, меры предосторожности и типы ножовочной рамы с PDF .
Ножовка и ее типы
Для резки металла, стержней, труб, плит или листов различной толщины используется ножовка. С ним можно работать вручную или с помощью ножовки, а срезанные кромки чище, чем срезанные долотом.
Parts of a Hacksaw:
Following are the main two parts of a hacksaw :
- Hacksaw frame
- Hacksaw blade
- Adjustable screw
- Adjustable wingnut
- Stud
- Handle
1. Hacksaw Рамка
По форме похожа на английскую букву «С». На одном конце этих плеч закреплена ручка, а на другом — штифт. Штифт представляет собой фиксированную ручку и сам скользящий винт, в который вставляется ножовочное полотно. На эти штифты надевается ножовочное полотно, которое затягивается в зависимости от необходимости барашковой или барашковой гайкой. В основном ножовочные рамы бывают двух видов.
Читать также: Инструменты файлов: типы, детали, методы, приложения
Типы хаксоковой кадры
Ниже приведены два основных типа хаксовой кадры :
- Фиксированный взломать кадр
- .
1. Стационарная ножовочная рама
Для изготовления этого типа ножовочной рамы цельная плоская железная полоса или труба сгибается под прямым углом. В этих типах ножовочных рам можно фиксировать только ножовочные полотна определенного размера, а не короткого или длинного размера. Используются два типа ручек:
- Прямая рукоятка
- Рукоятка пистолетного типа
2. Регулируемая ножовка по металлу
Структура рамы ножовки этих типов немного отличается от конструкции фиксированной рамы. Каркас выполнен из двух частей. Эти части можно регулировать на разных расстояниях. Поэтому в этой разводной ножовке можно использовать большие и малые ножовочные полотна разного стандарта.
Имеется достаточное количество штифтов и канавок для их вытягивания, регулировки и установки. Используются такие типы ручек. в этой ножовке:
- Прямая рукоятка
- Рукоятка пистолетного типа
- Рукоятка трубчатого типа
- Гибкое лезвие
comИсточник изображения: Amazon.comИсточник изображения: Indiamart.com их ручка сделана из дерева или алюминия.
Читайте также: Что такое долото: виды, детали, методы, меры предосторожности
2. Полотно для ножовки
В зависимости от металла работы в ножовке используются различные типы полотен для ножовки. Они изготавливаются из вольфрамовой стали, быстрорежущей стали и подвергаются закалке и отпуску. Их классификация зависит от трех пунктов:
- Размер лезвия.
- Количество вмятин на лезвии на дюйм.
- Характер лезвия.
Длина ножовочного полотна обычно составляет 8, 10 или 12 дюймов. На них вырезаются вмятины четырех разных степеней.
Типы ножовочных полотен
Ниже приведены основные типы ножовочных полотен :
- Пильное полотно для ножовки среднего класса
- Полотно для ножовки среднего класса
- Полотно для ножовки тонкого класса Ножовочное полотно высшего качества
- Полотно для ножовки Ail Hard
1.

Ножовочное полотно этого класса используется для резки толстой мягкой стали, меди, алюминия, латуни и т. д. Оно содержит от 14 до 18 зубьев на дюйм.
2. Полотно для ножовки среднего качества
Полотно для ножовки этого типа используется для резки всех видов металлов, таких как чугун, инструментальная сталь, алюминий, латунь, высокоуглеродистая сталь и т. д. Нарезается от 20 до 24 зубьев на дюйм это ножовочное полотно.
3. Пильное полотно для тонкой ножовки
Этот тип ножовочного полотна в основном используется для резки тонких труб, листов, труб и т. д. Он имеет от 24 до 30 вмятин на дюйм.
4. Ножовочное полотно сверхтонкого класса
Для резки особо твердых металлов и тонких металлических листов используется тонкое ножовочное полотно. На этом типе ножовочного полотна имеется от 30 до 32 вмятин на дюйм.
У всех упомянутых выше ножовочных полотен различных марок зубья нарезаны на одной или обеих кромках. Эти лезвия закаляются двумя разными способами, и от этого зависит их природа.
5. Лезвие Ail Hard
Лезвия этого типа закалены и отпущены только за исключением концов с отверстиями. Они используются для резки изделий из чугуна или литейного железа и т. д.
6. Гибкое лезвие
В лезвиях такого типа только режущие зубья и близлежащая часть закалены и отпущены. Но при этом они становятся эластичными и меньше риск их поломки в случае удара. Эти лезвия используются для резки тонких листов, труб, кривых и т. д.
Установка зубьев
Зубья ножовочного полотна также отогнуты влево или вправо, как и в случае обычной пилы, используемой для резки дерева. Сгибание зубов известно как установка зубов. При такой постановке зубьев ножовочное полотно прорезает в металле паз чуть большей толщины, чем у полотна.
Таким образом, благодаря этой прорези лезвие не застревает при работе. Если настройка не произведена, велик риск того, что лезвие застрянет в металле и сломается. Установка зубьев на лезвии осуществляется тремя способами.
1. Обычная или одинарная установка
В этом типе установки один зуб сгибается влево, а следующий зуб — вправо, а каждый пятый зуб остается прямым. Этот зуб помогает в очистке металлических частиц от прорези. Этот тип настройки показан на рис.
2. Двойная альтернативная установка
В этом типе настройки два зуба повернуты вправо и два влево, а одна впадина между ними оставлена прямой, что выполняет функцию удаления металлических частиц из паза.
3. Настройка «зигзаг» или «волна»
В этом типе настройки несколько зубцов отогнуты вправо, а несколько — влево. Таким образом, это выглядит как волна. Этот тип настройки выполняется на лезвиях мелкого и сверхтонкого сортов. Это было показано на рис.
Методы использования ножовки по металлу
Для эффективной резки необходимо учитывать следующие моменты:
- Выбор полотна для ножовки должен осуществляться в соответствии с металлом, для которого он будет использоваться.
- При закреплении лезвия на раме необходимо следить за тем, чтобы его зубья резали металл при движении вперед.
- Заготовку следует удерживать в тисках таким образом, чтобы линии реза были хорошо видны.
- Перед началом распила ножовочным полотном полотно следует удерживать на линии разметки, большой палец левой руки располагать его упором, как показано на рис. Это гарантировало бы, что лезвие будет двигаться только по леске, и не будет риска его соскальзывания.
- После разметки опорой большого пальца правой руки ладонью и пальцами придерживать рукоять, а левой ладонью и пальцами держать другой конец ножовочной рамы, как показано на рис.
- Встаньте с левой стороны тисков и держите правую ногу назад, а левую немного впереди правой.
- Контакт между лезвием и изделием должен быть таким, чтобы по крайней мере два зуба оставались в контакте с поверхностью изделия.
- Скорость работы ножовки должна быть от 40 до 50 ударов в минуту.
- Давление должно быть приложено при прямом ходе и должно быть снято при обратном ходе.
- Перед окончанием резки ножовкой скорость резки следует уменьшить.
Меры предосторожности при использовании ножовки по металлу
Ниже приведены меры предосторожности при использовании ножовки по металлу:
- Полотно ножовки следует устанавливать на раму очень осторожно. Она не должна быть ни очень тугой, ни очень свободной.
- Заготовку, которую предстоит вырезать, нельзя держать в тисках слишком высоко, иначе возникнут вибрации.
- При резке тонкого металлического листа следует использовать набивку из дерева, пластика или любого другого подходящего материала спереди и сзади.
- Полотно ножовки не должно наклоняться при использовании ножовки. Если он станет сланцевым, есть вероятность, что он может сломаться.
- Если лезвие начинает резать косо, мы должны начать новый рез. Работа ножовкой по старому пропилу может привести к его поломке.
- Если лезвие сломалось во время работы, то мы должны заменить его на лезвие, которое использовалось почти столько же, а не на новое лезвие.
Новое лезвие может сломаться, если оно будет работать в этом старом слоте.
- При необходимости в качестве охлаждающей жидкости следует использовать воду.
- После работы с ножовкой необходимо либо вынуть лезвие, либо расслабить его.
