Виды фрез по металлу и их назначения

Для того, чтобы быстро и качественно обрабатывать стальные или металлические заготовки используются разно профильные фрезерные станки. Непосредственная обработка деталей производится с помощью фрез, которые отличаются очень высокой вариативностью.

Классификация фрез по металлу и их назначение.

Имеется около десятка видов фрез, каждый из которых имеет свое предназначение и используется исходя из конкретной задачи:

Дисковые.
Один из самых распространенных видов режущего инструмента. С его помощью производят обрезку деталей, прорезают пазы и снимают фаски. Рабочая (режущая) поверхность может быть нанесена как с одной, так и с двух сторон, что позволяет использовать такую оснастку на фрезерных станках всех типов. Различают следующие виды дисковых фрез:

• Пазовые.
• Отрезные.
• Прорезные.
• Двухсторонние (необходимы для обработки детали с нескольких сторон).

Данный вид фрез может быть использован в самых сложных условиях, когда полноценный отвод металлической стружки невозможен или затруднен.

Цилиндрические.
Подобные фрезы используются для обработки объемных металлических деталей. Всего различают цилиндрическую оснастку с винтовыми и прямыми зубцами. Для несложных операций целесообразно использовать инструмент с прямыми зубцами, для сложных и качественных операций подойдут винтовые зубцы.

Торцевые.
Используются для обработки деталей имеющих плоскую поверхность. Как правило, такие фрезы делают из высокопрочных материалов и отличаются они высокой производительностью. Ключевая особенность такого инструмента – большое количество зубьев, и как следствие равномерность обработки даже самого твердого металла.

Червячные.
Пожалуй, самая специфическая оснастка из всех существующих. Заготовки обрабатываются методом обкатки. Производятся следующие виды червячных фрез:

• Левые.
• Правые.
• Одно или много заходные.
• Сборные или цельные.
• С шлифованными зубьями.

Все вышеупомянутые виды оснастки используются для создания сложных и многоступенчатых деталей.

Концевые.
Если необходимо обработать уступ или паз, то концевой инструмент придется как нельзя кстати. Различают концевые фрезы с крупными (начальная обработка) и мелкими зубцами (конечная обработка).

Обдирочные.
Созданы специально для того, чтобы изящно обрабатывать заготовки, полученные с помощью литья или ручной ковки.

Обрезные.
Как видно из названия, данный вид фрез используются для обрезки заготовки. Это самая простая оснастка имеет режущую кромку только на верхних гранях зубцов.

Более подробную информацию ищите по ссылке: http://spik24.ru/catalog/frezy/

Выбор фрез для начинающих. Видео.

o-remonte.com

разновидности применяемых фрез и цена работ

Главным инструментом, предназначенным для обработки самых разных металлических поверхностей, считается фреза. По сути дела, это постоянно вращающееся тело, состоящее из износостойких и очень прочных режущих зубцов. Такой инструмент для обработки металлических поверхностей отличается большим разнообразием.

Это дает возможность проводить работу на очень сложных, труднодоступных местах. На первое место выходит точное определение подачи, которая бывает:

1. Винтовой;
2. Поступательно – вращательной.

Материалы и виды фрез

Режущие кромки инструмента могут изготавливаться с применением различных материалов:

1. Керамики;
2. Алмазов;
3. Твердых сплавов;
4. Карданной проволоки.

Но, базовыми материалами, применяемыми при изготовлении такой оснастки, остаются;

1. Алмазы;
2. Быстрорежущая сталь;
3. Твердые сплавы;
4. Металлы, повышенной твердости.

Кроме этого, при производстве такого инструмента стала применяться также металлокерамика. Огромное разнообразие инструмента отличается внешним видом. Чаще всего фрезерный станок использует в своей работе инструменты:

1. Круглые;
2. Цилиндрические;
3. Торцевые;
4. Червячные.

Надо сказать, что цена каждого инструмента сильно отличается. Для выполнения простой обработки поверхности, применяют инструменты по более низкой цене. Инструмент специального назначения, с повышенной твердостью, оцениваются на порядок выше.

Многоликость и большое разнообразие этого инструмента привело к созданию классификатора, в котором учитывается конструкция инструмента и его цена. Итак, они разделены на подвиды;

В зависимости от расположения зубьев. Они могут быть винтовыми, наклонными и прочее. Отличаться;

1. Заточкой.
2. Сложностью конструкции. Инструмент может быть сборным или иметь монолитный вид.
3. Материалом изготовления.

Каждый подвид имеет свою цену, устанавливаемую на заводе изготовителе.

Фрезы по металлу также подразделяются на группы, в зависимости от вида зубьев, что сильно влияет на их цену. Они бывают:

1. Цельные, сделанные из одного материала;
2. Сборные, в изготовление используется несколько разных материалов;
3. Сварные. Несущая часть приварена к основной части.

Этот инструмент применяется для обработки самых разных заготовок. К каждой из них требуется особый подход и автоматизированный станок. Цель фрезерования, метод обработки, разделил фрезы по металлу на разные группы:

1. Концевые;
2. Отрезные;
3. Шпоночные;
4. Дисковые;
5. Торцевые.

Намного реже применяются и другие разновидности этого инструмента:

1. Пазовые;
2. Угловые;
3. Остроконечные;
4. Фасонные;
5. Затылованные.

Давайте познакомимся с основными группами фрез по металлу более подробно.

Концевые фрезы

Этим инструментом обрабатываются на фрезерном станке стальные заготовки и их комплектующие. Такие фрезы по металлу широко используются на станках мебельного производства и изготовлении строительных деталей.

Концевые фрезы, имеющие конический хвостовик, применяются для технологических операций:

1. Фрезерования пазов;
2. Обработке уступов;
3. Фрезеровке торцов деталей из цветных металлов.

Эта группа фрез, применяется для обработки самых разных видов металлов, прочность которых, не превышает 1000 Н/мм2. К ним относятся стали:

1. Конструкционные;
2. Углеродистые;
3. Низколегированные.

Концевые фрезы имеют несколько разновидностей:

1. С хвостовиком в виде конуса;
2. С большими зубьями, чтобы выполнить предварительную обработку;
3. С маленькими зубьями, для проведения финишной обработки; Цельные;
4. Цельные
5. С коронками:
6. Фрезы обдирочные, обрабатывают литье или материалы после ковки.

Шпоночные фрезы

Таким инструментом на станке обрабатываются шпоночные пазы. Если применяется конечный хвостовик, проводится

обработка латунных деталей и отожженного чугуна. Цена шпоночной фрезы находится в доступном сегменте.

Отрезные фрезы

Были специально разработаны, чтобы работать с металлами высокой прочности. Этот инструмент имеет и другое название – фрезы универсальные.

Они легко справляются с чугуном и металлами средней твердости. Для работы применяются специальные фрезерные станки как автоматические, так и с ЧПУ. Надо сказать, что цена фрезерных станков доступна только крупным промышленным предприятиям.

На производстве используется несколько видов отрезных фрез:

1. Для прорезки шлицов;
2. Проведения прорезных работ;
3. Отрезки деталей.

Все отрезные фрезы, в зависимости от габаритов зубьев делятся на подвиды:

1. Мелкие;
2. Средние;
3. Крупные.

Фрезами с крупными зубьями обрабатывают цветные металлы, а другими работают со сталью и чугуном.

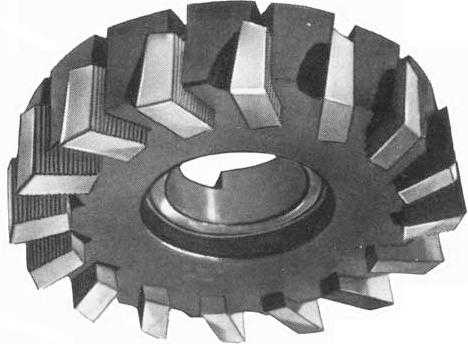

Дисковые фрезы трехсторонние

Имеют вставные ножи, с твердосплавными пластинами. Инструмент применяется при обработке пазов металлических деталей. В большинстве случаев, этими инструментами обрабатываются чугунные детали на фрезерных автоматических станках.

Фрезы торцевые

Применяются практически постоянно. С их помощью выполняется обработка любых плоских поверхностей. Совсем недавно конструкция торцевых инструментов, не отличалась сложной геометрией.

Сегодня технология металлообработки вышла на новый уровень. Были разработаны новые инструменты — длинно кромочные фрезы. Они дают возможность обрабатывать очень сложные заготовки на современных фрезерных автоматических станках.

Заготовка получается очень прочной и высокоточной. Такая новинка отличается и высокой ценой.

Червячные

Такой инструмент применяется только в особых случаях. Обработка детали выполняется обкатным методом.

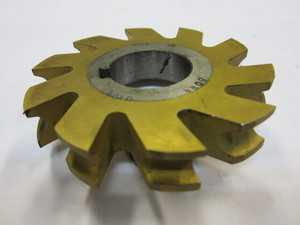

Дисковые

Очень хорошо подходит для прорезки пазов. Дисковая фреза обрезает заготовки, снимает фаски и выполняет другие операции. Инструмент делится на группы:

1. Левые;
2. Правые;
3. Однозаходные;
4. Многозаходные;
5. Сборные;
6. Цельные;
7. Со шлифованными зубьями;
8. Без шлифовки.

Расположение режущих граней может быть самым разным. Иногда они располагаются только, с одной стороны, иногда их делают двухсторонними. В зависимости от размера зубьев, фрезы выполняют несколько технологических операций:

1. Грубая обработка;
2. Чистовая обработка.

Работать дисковой фрезой можно в самых сложных условиях, например, при высокой вибрации, когда сложно выводить металлическую стружку.

Цилиндрические

Такие фрезы могут быть с винтовыми или прямыми зубьями. Для простых операций, где участок обработки имеет небольшие размеры, пользуются прямозубой фрезой.

Более универсальными считаются винтовые фрезы. В связи с тем, что в некоторых случаях осевые нагрузки достигают больших значений, применение винтовых ограничено углом режущей грани, он не должен превышать 450.

Чтобы проводить обработку в таких ситуациях применяют сдвоенные цилиндрические инструменты.

Оцените статью: Поделитесь с друзьями!

stanok.guru

ОСНОВНЫЕ ТИПЫ ФРЕЗ И ИХ ПРИМЕНЕНИЕ — Мегаобучалка

Работа 3

ОБРАБОТКА ЗАГОТОВОК НА ШИРОКОУНИВЕРСАЛЬНОМ ФРЕЗЕРНОМ СТАНКЕ



Цель работы: изучить устройство и принцип работы широкоуниверсального фрезерного станка; изучить основные типы фрез; ознакомить­ся с параметрами режима резания и научиться определять основное время при фрезеровании.

Оборудование рабочего места

1. Широкоуниверсальный фрезерный станок.

2. Набор фрез.

3. Методические указания.



I. УСТРОЙСТВО ШИРОКОУНИВЕРСАЛЬНОГО ФРЕЗЕРНОГО СТАНКА



Фрезерование — один из высокопроизводительных и распростра­ненных методов обработки горизонтальных, вертикальных, наклонных и фасонных поверхностей. Методом фрезерования получают уступы, выемки и пазы различного профиля. Фрезерование осуществляют на фрезерных станках с помощью многолезвийного режущего инструмента — фрезы. Главное движение при фрезеровании — вращение фрезы; дви­жение подачи — поступательное перемещение заготовки или фрезы.

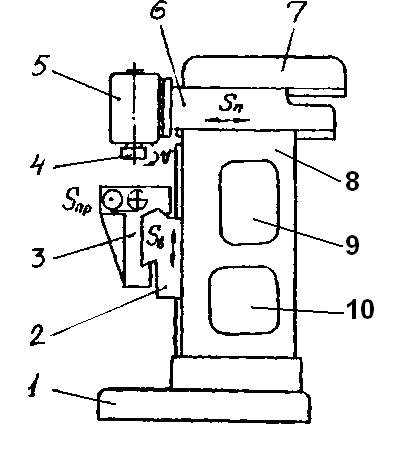

На рис. 5.1 дана схема широкоуниверсального фрезерного станка. Этот станок согласно классификации металлорежущих станков относят к 6 группе, 7 типу (например, станок модели 675). Опорой станка
служит полое основание 1, где размещается резервуар для смазочно-охлаждающей жидкости и насосная станция, состоящая из электродви­гателя и центробежного насоса. В основании установлен также элек­тродвигатель главного привода. К основанию станка крепится станина 8 с вертикальными и горизонтальными направляющими. Внутри станины размещены коробка скоростей 9 и коробка подач 10, органы управления
которых вынесены на боковую поверхность станины. В верхней части станины по горизонтальным направляющим, обеспечивая поперечную подачу (S_n), перемещается бабка 6 с горизонтальным шпинделем. К переднему торцу бабки крепят вертикальную головку 5 с вертикаль­ным шпинделем 4. При работе с горизонтальным шпинделем вертикальная головка не устанавливается. Зажим инструмента в шпинделе произво­дится шомполом. Для работы с двухопорными фрезерными оправками на верхних направляющих корпуса бабки крепится хобот 7 с серьгой. Та­ким образом, фреза, закрепленная в шпинделе станка, выполняет вра­щательное главное движение (V) и может выполнять поступательное движение поперечной подачи (S_n).





Рис. 3.1. Схема широкоуниверсального фрезерного станка



На вертикальных направляющих станины установлен суппорт 2 с горизонтальными направляющими, на которых смонтирован стол 3 для крепления заготовки. В суппорте размещены механизмы, обеспечиваю­щие поступательное перемещение суппорта в вертикальном и стола в горизонтальном (продольном) направлениях. Таким образом, заготовка, установленная на столе, может получать подачу в двух направлениях: в вертикальном (S_b) и в продольном ( S_пр).



ОСНОВНЫЕ ТИПЫ ФРЕЗ И ИХ ПРИМЕНЕНИЕ



Фреза представляет собой режущий инструмент в виде тела вра­щения, на образующей поверхности или на торце которого расположе­ны режущие зубья.

Весьма широкий диапазон фрезерных работ обуславливает много­образие режущего инструмента, применяемого на фрезерных станках.

Фрезы различают по следующим признакам:

— конструкции зубьев — цельные и вставные;

— направлению зубьев — прямые и винтовые;

— профилю зубьев — остроконечные и затылованные;

— конструкции — цельные и насадные;

— форме и назначению — цилиндрические, торцовые, дисковые, про­- резные и отрезные, концевые, угловые, фасонные, резьбовые.

На рис. 3.2 схематично показаны основные типы фрез.

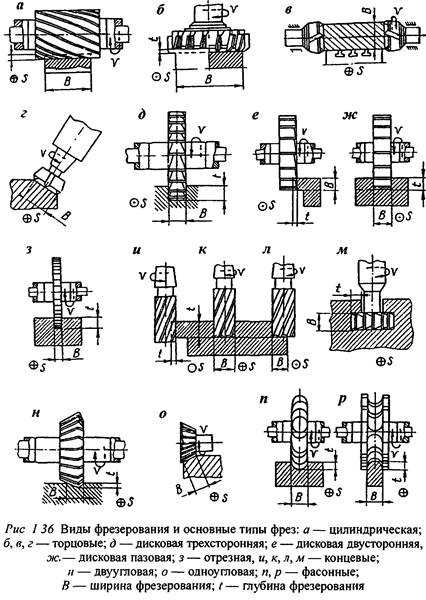

Рис. 3.2. Основные типы фрез



Цилиндрические фрезы (рис.3.2,а) применяют для обработки открытых плоскостей. Их изготавливают с левыми и правыми винтовыми канавками.

Торцовые фрезы (рис.3.2,б) имеют зубья на торцовой и цилинд­рической поверхностях. Эти фрезы применяют для обработки открытых плоскостей. Изготавливают их обычно со вставными зубьями, закреп­ленными в массивном корпусе.

Дисковые фрезы (рис.3,2,в) применяют для обработки уступов, пазов, лысок. Дисковые фрезы могут быть одно-, двух- или трехсто­ронними. Трехсторонняя дисковая фреза имеет режущие кромки на двух торцах и цилиндрической поверхности. Двухсторонняя дисковая фреза — на одном торце и цилиндрической части. У односторонней дисковой фрезы режущие кромки имеются только на цилиндрической части.

Прорезные и отрезные фрезы (рис.3.2,г) применяют для выполне­ния узких пазов и отрезки заготовок. Эти фрезы имеют режущие кром­ки на цилиндрической поверхности,

Концевые фрезы (рис.3.2,д) имеют режущие кромки на цилиндри­ческой и торцовой поверхностях. Концевые фрезы применяют для обработки плоскостей, уступов, пазов, криволинейных контуров.

Угловые фрезы (рис.3.2,е) применяют для обработки поверх­ностей, расположенных под углом друг к другу.

Фасонные фрезы (рис.3.2,ж) применяют для обработки фасонных поверхностей; профиль фасонной фрезы должен соответствовать про­филю обработанной поверхности.

Фрезерование цилиндрическими и дисковыми фрезами может про­изводиться двумя методами. Если направление вращения фрезы и пе­ремещения заготовки не совпадают (рис.3.3,а), нагрузка на зуб увеличивается постепенно, т.к. толщина среза изменяется от нуля при входе зуба в обрабатываемый металл до максимума при выходе зуба из металла. Такой метод фрезерования называется встречным фрезерованием. Зуб работает из-под корки, подламывает и выбрасы­вает ее из зоны резания, что очень важно при обработке деталей, имеющих литейную корку, наклеп или окалину. Недостаток встречного фрезерования состоит в том, что усилие резания Р , направленное вверх, стремится оторвать деталь от стола, что при больших сече­ниях среза приводит к вибрации и ухудшению шероховатости обработан­ной поверхности.





Рис. 3.3. Методы фрезерования



Если направление вращения фрезы и перемещения заготовки сов­падают (рис. 3.3,б), зуб сразу подвергается максимальной нагрузке. Усилие резания Р прижимает заготовку к столу.

Такой метод фрезерования называется попутным фрезерованием. Если на поверхности обрабатываемой заготовки имеется корка упрочненного металла, то это может привести к резкому снижению стойкости фрезы. Но при отсутствии корки, этот метод фрезерования обеспечивает большую стойкость фрезы, малую шероховатость обрабо­танной поверхности и меньший расход энергии.

Таким образом, при черновой обработке, когда снимается боль­шой объем металла, а на поверхности заготовки возможна корка упро­чненного металла, целесообразно применять встречное фрезерование, а при чистовой обработке — попутное.



megaobuchalka.ru

Типы фрез по металлу и их основные части

Обработка фрезерованием является одним из традиционно популярных технологических методов связанных с резанием материалов. При фрезеровании используются такие движения подачи как: линейные, вращательные и даже винтовые.

Используя прямолинейные подачи станка, производится технологическая обработка параллельных плоских и угловых поверхностей, вспомогательных пазов и канавок, фасонных специальных поверхностей и прочего.

В целом на фрезерном станке выполняется большое количество технологических операций требующих наличия различной оснастки и разных типов режущего инструмента.

Торцовые фрезы

Фрезы данного типа используются при обработке, как открытых плоскостей, так и поверхностей расположенных около уступов. Обычно торцовые фрезы изготавливаются цельными, а так же сборными в зависимости от конструктивных особенностей.

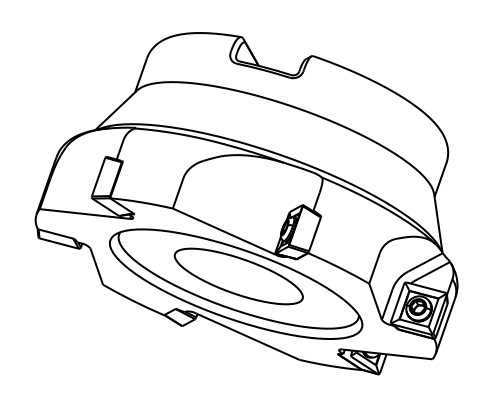

Торцовая фреза

В рабочем положении ось торцевой фрезы расположена перпендикулярно по отношению к обрабатываемой плоскости. Главным отличием торцевых фрез от цилиндрических является тот факт, что у последних формирование обрабатываемой поверхности ведётся за счёт всех режущих кромок, а у первых только вершинами.

По сравнению с цилиндрическими фрезами, торцевые фрезы обладают существенно большей производительностью. По этой причине большинство фрезерных работ связанных с плоскостями выполняется торцовыми фрезами.

Цилиндрические фрезы

Фрезы цилиндрической формы уступают по производительности торцевым фрезам, и по этой причине они реже используются. Материалом для цилиндрических фрез служит быстрорежущая сталь. Эти фрезы также оснащаются твердосплавными пластинами. Стоит отметить, что цилиндрические фрезы конструктивно могут быть изготовлены как цельными, так и составными.

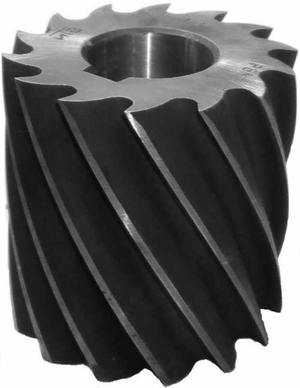

Цилиндрическая фреза

Концевые фрезы

При помощи концевых фрез можно выполнять множество технологических операций Обычно их используют для механической обработки плоскостей и торцов, открытых и закрытых пазов и пр.

Для закрепления фрез используются цанговые патроны, если фреза с цилиндрическим окончанием или оправки для фрез с коническим хвостовиком.

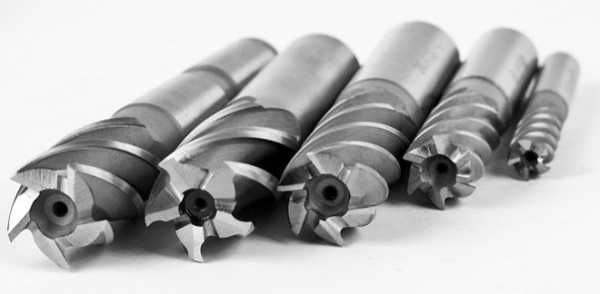

Концевые фрезы

Особенность работы концевых фрез заключается в том, что режущие кромки, имеющиеся на цилиндрической поверхности, выполняют основную работу по отделению металла с обрабатываемой поверхности, а режущие кромки, расположенные с торца, выполняют вспомогательную функцию. Зубья подобных фрез, как правило, имеют спиральную форму или наклонную.

Шпоночные фрезы

К числу концевых фрез относятся и так называемые шпоночные фрезы. Специфика работы этого инструмента с двумя зубьями заключается в обработке шпоночных отверстий. Шпоночные фрезы способны углубляться в обрабатываемый материал подобно сверлу, а затем двигаться по заданной траектории образуя тем самым отверстие в форме канавки.

Шпоночная фреза

Дисковые прорезные и отрезные фрезы

Дисковые фрезы, которые могут выбираться для работы, как отрезные, так и прорезные применяют для обработки различных конструктивных элементов деталей. Ими фрезеруют небольшие плоские поверхности, уступы различного назначения, прорезают шлицы у винтов, отрезают заготовки и пр.

Дисковая фреза

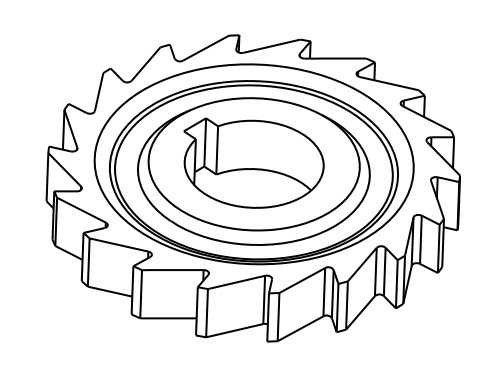

Пазовые дисковые фрезы

Данные дисковые фрезы используются, когда нужно обрабатывать неглубокие пазы или канавки. Заточка пазовых дисковых фрез выполняется только по внешней цилиндрической поверхности.

Пазовая дисковая фреза

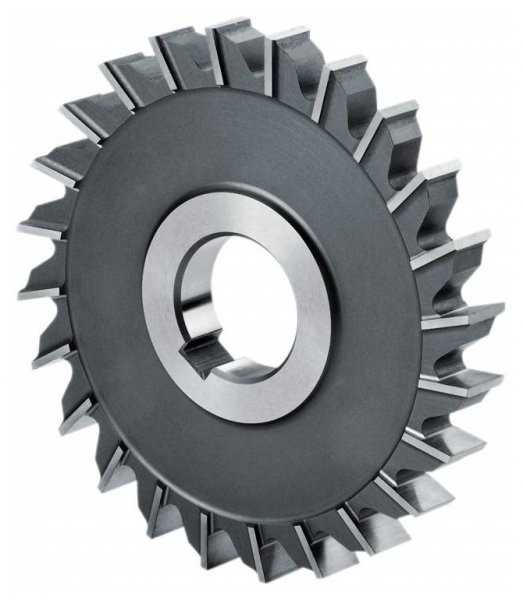

Дисковые трехсторонние фрезы

Особенностью дисковых трёхсторонних фрез является то, что помимо главных режущих кромок расположенных на цилиндрической поверхности, у данного типа инструмента режущие кромки имеются и на торцах. Последние участвуют в процессе резания как вспомогательные элементы и выполняют незначительную функцию.

Дисковые трехсторонние фрезы

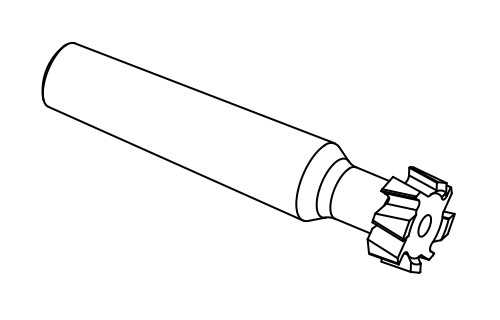

Фрезы для обработки Т-образных пазов

В промышленном станкостроении особенно в конструкциях фрезерных станков часто можно встретить специальные Т-образные пазы для соответствующих крепёжных элементов, вставляемых в них. Обработка подобных пазов осуществляется сначала концевыми фрезами, а за тем специальными Т-образными. Эти фрезы работают в жестких условиях и не редко ломаются, так как отвод стружки существенно затруднён. В процессе работы Т-образной фрезы её каждый зуб врезается в обрабатываемую поверхность дважды за один оборот. Такие фрезы обычно изготавливаются с зубьями, имеющими боковые режущие кромки направленными в разные стороны поочерёдно.

Фреза для Т-образных пазов

Угловые фрезы

Данные фрезы применяются при фрезеровании плоскостей с некоторым наклоном и специальных пазов имеющих угловую форму. Угловые фрезы могут быть одноугловыми в случае, когда одни режущие кромки образуют коническую поверхность, а другие расположены на торце и двухугловые в случае расположения режущих кромок по смежным коническим поверхностям. Эти разновидности фрез, как правило, используются для обработки стружкоотводящих канавок в инструментальном производстве, обработке пазов типа ласточкин хвост и прочего.

Угловые фрезы

Фреза для ласточкиного хвоста

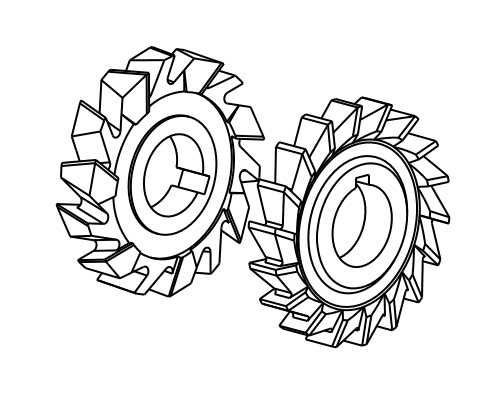

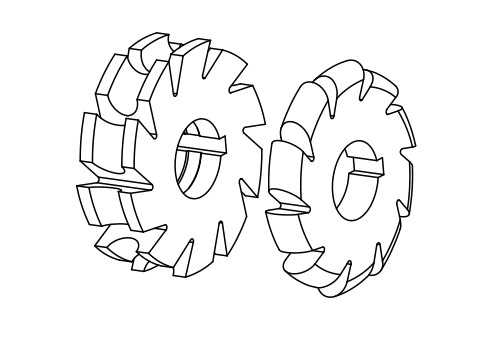

Фасонные фрезы

На фрезерных станках можно обрабатывать профиля с фасонным сечением с помощью специально предназначенных для этого фрез.

Фасонные фрезы

Фасонные фрезы целесообразно использовать при обработке фасонных поверхностей при условии, когда длина детали значительно превышает её ширину.

Если обрабатываемые фасонные поверхности имеют незначительную длину их можно обрабатывать протягиванием или иным технологическим методом.

www.axispanel.ru

Назначение и разновидности фрез — Режущий инструмент

Назначение и разновидности фрез

Фреза представляет собой многозубый инструмент в виде тела вращения, на образующей поверхности которого или на образующей поверхности и торцах одновременно расположены режущие кромки. Во время работы осуществляются два движения: главное движение — вращение фрезы вокруг оси и вспомогательное движение — движение подачи инструмента или детали. Поскольку в резании одновременно участвует несколько зубьев, процесс фрезерования отличается большей производительноcnью, чем, например, точение или строгание.

Фрезы применяются чрезвычайно широко для обработки плоскостей, прорезки прямобочных и угловых пазов, шпоночных канавок, разрезки металла, обработки фасонных поверхностей, нарезания резьб, зубчагых колес и других видов работ. Классифицировагь фрезы можно по назначению, способу крепления на станке, форме, профилю и расположению зубьев, по конструкции рабочей части и режущему материалу. Однако классификация фрез довольно затруднительна в связи с большим разнообразием конструкций и широкой областью их применения.

По наиболее общим признакам различают фрезы цельные и сборные; зубья цельных фрез выполнены как одно целое с корпусом из режущего материала. Их делают насадными для закрепления на оправке станка (это наиболее распространенный тип фрез) и с цилиндрическим или коническим хвостовиком для непосредственною закрепления в гнезде шпинделя станка или патрона. Хвостовыми изготовляют преимущественно фрезы малого диаметра, которые нельзя выполнить насадными Хвостовики делают из конструкционной стали и приваривают встык к рабочей части из быстрорежущей стали. Основные типы цельных фрез и работы, выполняемые ими, показаны на рис.1.36.

Сборные фрезы более экономичны. Корпуса таких фрез делают из конструкционных сталей, обычно стали 40Х, а ножи (зубья) — из режущих материалов или конструкционных статей с напаянными, приклеенными или механически закрепленными режущими пластинами. Ножи крепятся в пазах корпусов клиньями, штифтами, винтами и другими способами

Среди быстрорежущих наиболее распространены фрезы с клиновидными рифлеными ножами, а также с плоскопараллельными рифлеными ножами и гладкими клиньями (рис. 1.37).

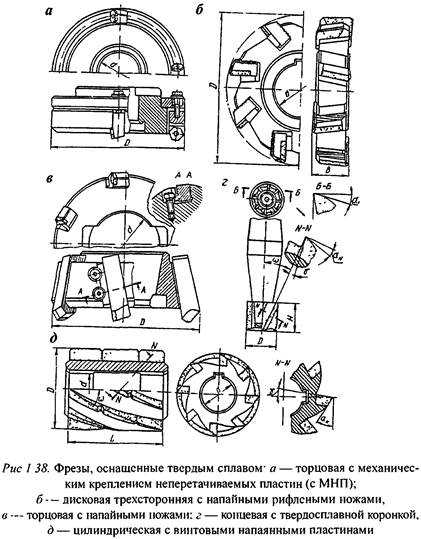

Для повышения производительности фрезы всех разновидностей оснащают твердыми сплавами. Однако следует иметь в виду, что из- за повышенной хрупкости твердого сплава и ударной нагрузки при входе и выходе зуба из резания не все твердосплавные фрезы одинаково работоспособны. Фрезы с жесткими корпусами, такие, как торцовые, успешно работают при фрезеровании любых конструкционных материалов. Другие разновидности твердосплавных фрез с недостаточной жесткостью корпусов, особенно отрезные и дисковые, хорошо зарекомендовали себя при обработке чугуна и цветных металлов, где усилия резания сравнительно небольшие. Обработка стали такими фрезами также выполняется, но при тщательной отладке операции, заключающейся в обеспечении надлежащей жесткости станка, приспособления, детали, достаточной плавности подачи стола станка, равномерности вращения его шпинделя, выбора наиболее подходящих марок твердого сплава и оптимизации параметров инструмента.

Наиболее рациональным способом крепления пластин твердого сплава является механическое крепление, устраняющее дефекты напайки пластин. Самыми прогрессивными среди них следует считать конструкции с механическим креплением радиально или тангенциально расположенных неперетачиваемых многогранных пластин (рис. 1.38, а, е—з, к).

Широкое применение получили сборные фрезы с ножами или резцами, в гнездах которых пластины твердого сплава напаиваются или приклеиваются (рис. 1.38, б). Основное их преимущество по сравнению с фрезами, оснащенными неперетачиваемыми пластинами, состоит в том, что конструкция — повышенной жесткости и позволяет разместить больше режущих зубьев. Конструктивное оформление основных типов таких фрез такое же, как и с быстрорежущими пластинчатыми ножами, только поперечное сечение ножей несколько больше (сравни рис. 1.38, б и 1.37, г). Отличаются от быстрорежущих торцовые фрезы для обработки стали. В связи с большими силами резания ножи выпускают с крупным сечением, наподобие токарных резцов, и закрепляют в корпусе различного рода клиньями (рис. 1.38, в).

У фрез малых размеров, которые не могут быть сделаны сборными, а также у относительно крупных концевых, цилиндрических и торцовых фрез с винтовыми пластинами твердого сплава пластины напаиваются или наклеиваются непосредственно на корпуса (рис. 1.38, д).

Мелкоразмерные твердосплавные фрезы делают целиком из твердого сплава или в виде твердосплавных коронок с зубьями, которые напаиваются на хвостовые державки (рис. 138, г).





Смотрите также

rezh-instrument.ru

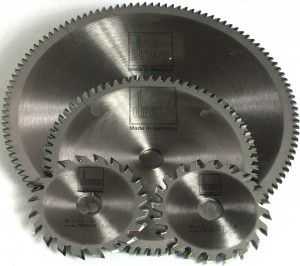

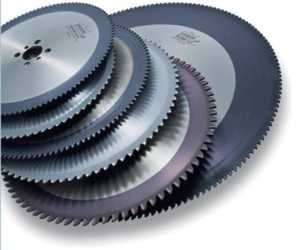

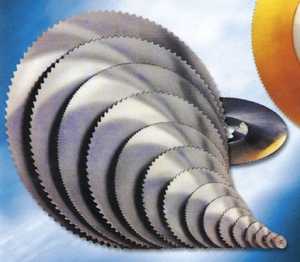

Дисковые отрезные фрезы по металлу

Содержание статьи:

Фрезы — это разновидность режущих инструментов, которые используют для отрезания, обработки плоских и криволинейных поверхностей, выборки канавок, уступов, прорезки, нарезания резьбы и зубцов.

Дисковые и отрезные фрезы относятся к наиболее распространенной и широко используемой группе инструментов.

Принцип работы и устройство фрезы

дисковые фрезы по металлу

Процесс обработки металла осуществляется множеством лезвий, расположенных на зубчатом теле фрезы. Инструмент вращается и происходит фрезерование, при котором с материалом одновременно контактирует несколько зубцов, срезающих слои различной толщины.

Рабочие зубцы изготавливаются из быстрорежущей стали, твердых металлов, минеральной керамики либо кардной проволоки. Иногда делают фрезы с алмазным напылением.

В зависимости от устройства инструмента и вида зубцов выделяют сборные, цельные и сварные фрезы. Цельные состоят из единого металла. Их главные части это корпус-хвостовик и рабочий участок (у концевых) либо тело в форме диска (у насадных). К насадному типу относятся дисковые и отрезные инструменты, они могут быть цельными или сварными. Рабочая часть и хвостовик выполняются из разных металлов и прикрепляются друг к другу сваркой у сварных инструментов. Сборные тоже выполняют из нескольких металлов (обычно двух), однако они не прикреплены друг к другу намертво. Фиксация осуществляется клиньями, винтами или болтиками. У сборных фрез основная часть это корпус, резцы же можно заменять или точить. Чаще всего резцы выполнены из быстрорежущих типов стали или с твердосплавными напайками.

Виды фрез

различные виды фрез по металлу

Для каждого типа работ предусмотрен свой вид фрезы:

• цилиндрические — устанавливаются на станки горизонтального типа и режут плоские поверхности. Могут быть с прямыми или винтовыми зубцами;
• торцовые — работают на металлообрабатывающих станках вертикального типа для обработки различных плоскостей;
• концевые и угловые — предназначены для обработки пазов, наклонных поверхностей, уступов, выемок;
• шпоночные — можно отнести к разряду концевых, похожи на сверло и используются для подобных целей;
• дисковые и отрезные — об этом виде более подробно.

Дисковые фрезы

Это один из наиболее производительных видов режущих инструментов, которые применяются для выделки пазов, канавок и различных выемок, отрезания заготовки или выполнения уступов. Их зубцы оснащены дополнительными рабочими кромками на торцах (или одном из них). Диаметр кромок значительно превышает длину инструмента.

Этот тип фрез создан для работы по металлу в особо сложных условиях, с вибрацией, зажатием. Вибрация возможна в связи с малой жесткостью тела инструмента, а также плохого отхода стружки из зоны пиления.

Различают три типа дисковых инструментов:

• двусторонние;
• пазовые;
• трехсторонние;
• прорезные.

Пазовые оснащены режущими зубцами лишь по цилиндрической внешней поверхности, они удобны для фрезерования мелких канавок. Двусторонние имеют и торцевые, и поверхностные зубья. У трехсторонних зубцы покрывают два торца и поверхности, они могут обрабатывать в пазах или уступах несколько перпендикулярных друг другу плоскостей.

Чтобы выполнять узкие канавки и шлицы за заготовках, применяют дисковые топкие инструменты, их еще именуют пилами. Фаски у них затачивают на торцах поочередно. Как правило, фаска снимает приблизительно 50% рабочей кромки. Поэтому слой металла, срезаемый зубцами, меньше чем ширина будущей канавки. Такая конструкция инструмента предусматривает промежутки для стружки между зубцами, за счет чего она легче выводится. Если рез будет равняться по ширине канавке, стружка зацепится за стенки и застрянет, что может привести к поломке режущих поверхностей.

Отрезные фрезы

отрезные фрезы по металлу

Отрезные фрезы являются разновидностью дисковых, они созданы для отрезания частей болванок, деления целой заготовки на части. Острые рабочие кромки этих инструментов размещены по периферии и их совсем нет на торцах.

Различают три разновидности отрезных дисковых инструментов по размеру зубца: с малым, большим и средним или нормальным. Большинство отрезных инструментов относятся по точности к классу «В» и имеют толщину более 1 миллиметра. Инструменты с малым и средним размером зубцов используются для фрезерования стали и чугуна, а с большим — для мягких и легких металлов.

Выбор дисковой и отрезной фрезы

Как подобрать число зубцов

От количества зубцов зависит чистота среза и скорость обработки. Чем их больше, тем чище будет место пиления. Вместе с тем, серьезно увеличивается нагрузка на электромотор, ухудшается процесс отвода стружки из места распила. Поэтому падает скорость вращения инструмента и вхождения его в толщу металла. При небольшом количестве зубцов размер пазух между ними увеличивается, что облегчает вывод стружки и ускоряет пиление. Однако на торцах останутся бороздки, нуждающиеся в дополнительной зачистке.

Большее количество зубцов делают отрезным фрезам со значительным поперечником и отрицательным углом. Малое количество зубцов — у отрезных фрез с небольшим поперечником и положительным углом.

Малым количеством считается число зубцов на фрезе 10 — 40, большим 80 — 90. Среднее число зубцов от 40 до 80, такие образцы подходят для самых разных типов пиления, ими можно работать достаточно эффективно по материалам различной твердости.

Для первичного фрезерования используют дисковые режущие инструменты с крупными зубцами, для чистового — с мелкими. Диски для черновой работы отличаются быстрым и беспрепятственным отводом обилия стружки из глубоких зон пиления.

Как подобрать материал

Для резки металлов с прочностью от 500 до 800 используются фрезы из стали быстрорежущего типа с добавкой молибдена около 5%. Чтобы работать по металлам с прочностью более 800 лучше выбрать инструмент с добавкой кобальта (до 5%).

Высокоточные фрезы для работы с драгоценными металлами изготавливают из быстрорежущей стали самого лучшего качества.

Дисковые инструменты с напайками из карбида вольфрама используются для работ по нержавеющей стали. Карбидвольфрамовые зубцы не перетачивают, они покрыты специальным слоем PVD.

Несколько видеороликов о работе дисковых фрез и их заточке:

stanokgid.ru

Фрезы по металлу. Разновидности и применение

Наиболее распространенной технологией обработки металла является фрезерование. По уровню производительности данный метод превосходит строгание, но уступает наружному протягиванию, да и то только в условиях крупносерийного производства. Для выполнения операций используются станки, для которых необходимы фрезы по металлу.

Кинематика обработки характеризуется вращением инструмента по своей оси и движением подачи. Последнее действие может быть также вращательным, винтовым или линейным поступательным. Фрезы по металлу позволяют производить обработку различных цилиндрических поверхностей, вытачивать в заготовках необходимые канавки и пазы, а также осуществлять другие операции.

Многообразие выполняемых на станках работ предусматривает наличие разных инструментов, отличающихся по размеру, форме и типу.

Фреза по металлу представляет собой тело вращения, которое касается в процессе обработки поверхности детали. Инструмент имеет на своей поверхности режущие зубья.

Большое применение получили цилиндрические разновидности. Их используют на горизонтальных станках. Данный инструмент имеет как прямые, так и винтовые зубья. Последний вариант работает очень плавно и широко применяется в производстве.

Фрезы по металлу с прямыми зубьями востребованы только для обработки узких плоскостей, когда особого преимущества от использования винтового вида не будет. Изделия изготавливают из высококачественной быстрорежущей стали, оснащая их винтовыми или плоскими твердосплавными пластинами.

Торцевые виды широко применяют в вертикальных станках. Их ось устанавливается по перпендикуляру относительно плоскости обрабатываемой детали. У торцевых фрез, в отличие от цилиндрических, профилирующими являются лишь вершины режущих кромок, а торцевые выступают в качестве вспомогательных. Основную нагрузку берут на себя режущие боковые кромки, которые располагаются снаружи. Торцевой инструмент обеспечивает высокую производительность, что обуславливает его применение во многих видах работ.

Дисковые варианты позволяют прорезать в заготовке канавки и лазы. Пазовые фрезы имеют зубцы, которые предназначены для выполнения относительно неглубоких выемок. Инструмент может также иметь наклонные и прямые зубья, обеспечивая высокую производительность.

Концевые фрезы по металлу позволяют выполнять глубокие пазы в корпусных элементах контурных выемок, взаимных перпендикулярных плоскостей и уступов. Инструмент закрепляется на станке с помощью цилиндрического или конического хвостовика. Основную работу у данных изделий производят режущие главные кромки, которые располагаются на цилиндрической поверхности. Торцевые вспомогательные режущие кромки занимаются лишь зачисткой дна канавки. Данный вид фрез обычно производят с наклонными или винтовыми зубьями. Угол наклона доходит до 45 градусов.

Кроме описанных разновидностей, активно применяются угловые, шпоночные, фасонные и другие типы инструмента.

fb.ru
