Чем отличается кран от вентиля и задвижки?

Клапан или вентиль?

Классификация изделий

Вентиль для воды классифицируется по ряду различных признаков, к которым относятся:

1. Тип и конструкция запорного устройства.
2. Материал изготовления.
3. Особенности соединения с водонапорными или газовыми трубопроводами.

По типу и конструкции запирающего устройства вентили подразделяются на следующие виды:

• Клапанные.
• Пробковые или конусные.
• Шаровые.

Выясним основные особенности каждого типа вентилей, а также определим их предназначение.

Клапанные устройства

Клапанный вентиль еще называют вентильным краном, так как корпус изделия разделяется на две части горизонтальной и наклонной перегородками. В конструкции изделия с наклонной перегородкой имеется отверстие, которое имеет проточку под клапан. Такое отверстие называется седлом.

Клапан представляет собой часть штока, который располагается в нижней части изделия. В конструкцию изделия вставлена эластичная прокладка, упирающаяся в седло. Посредством такого упора в седло происходит перекрытие подачи жидкости, протекающей через устройство. В верхней части шток оснащен резьбой, которая соединяется с резьбовым соединением посадочной гайки. При помощи этого резьбового соединения происходит поднятие и опускание клапана, тем самым перекрывая и регулируя напор подающей жидкости.

У изделий такого типа имеются преимущества и недостатки. К плюсам относятся:

1. Выдерживание высокого давления.
2. Регулировка объема и напора воды.
3. Простота в управлении.
4. При выходе из строя запорного устройства, его можно заменить.

Недостатками такого устройства считаются:

1. Высокая скорость стирания прокладки, так как при частом открытии и закрытии устройства, происходит контакт резины с металлом.
2. Относительно небольшой срок эксплуатации.
3. Для полного перекрытия подачи жидкости нужно долго вращать маховик.

Изделие конусного типа

Конусный вентиль – это разновидность клапанного изделия. Различия между этими двумя устройствами заключаются в конструкции запорного механизма. Если в предыдущем варианте запорный механизм представлен в виде перегородки, то в данной конструкции прибор имеет пробку в виде конуса. При вращении штока происходит опускание запорного клапана в отверстие перегородки, тем самым прекращается подача жидкости.

Преимущества и недостатки такого типа изделия аналогичные, как и у вентиля клапанного типа. Конусный вентиль имеет следующую конструкцию, как показано ниже.

Устройство шарового типа

Принцип работы такого типа вентиля полностью отличается от функционирования предыдущих вариантов. Если предыдущие изделия обеспечивают перекрытие воды перпендикулярно трубопроводу, то с устройством шарового типа все по-другому.

Основным запирающим устройством является шар, которые имеет сквозную прорезь, пропорциональную потоку жидкости.

Перекрытие подачи жидкости обеспечивается за счет перемещения шара с прорезью в перпендикулярное положение. Такие вентили еще называют кранами задвижками.

К преимуществам таких изделий относят:

1. Простота конструкции, что позволяет эксплуатировать устройство продолжительное время.
2. Герметичность конструкции. С водой контактирует только запорный шар, что также влияет на длительный срок службы изделия.
3. Перекрытие и открытие подачи жидкости осуществляется путем поворота ручки на 90 градусов или половину оборота. Такие устройства благодаря быстрому перекрытию подачи жидкости еще называют пол оборотными.

Как показывает практика, существенную роль на срок службы оказывает качество производства вентиля. Водяные вентили европейского производства имеют срок службы до 10 лет, в то время как китайские дешевые аналоги выходят из строя спустя несколько лет.

К недостаткам рассматриваемых видов вентилей относятся:

1. Невозможность отремонтировать водопроводный шаровой вентиль. В китайских изделиях нарушается целостность соединения ручки с запорным шаром. Это приводит к тому, что ручка продолжает вращаться, а шар остается на месте в заклинившем положении.
2. Невозможность регулирования потока жидкости. Регулировать поток жидкости с помощью такого изделия можно, но производители в таком случае не гарантируют продолжительный срок службы устройства.

Чем отличается вентиль от крана и задвижки

Разница заключается не в типе задвижек, как привыкли думать многие, причем даже сантехники. Краны и вентили отличаются, хотя их часто называют одним названием. Это отличие заключается в конструкции корпуса. Если вентиль предназначается для установки на стыке двух труб, чтобы при необходимости обеспечить перекрытие подачи жидкости, то кран располагается на окончании трубопровода. Кран – это своего рода концевик, который служит для подачи воды при возникновении такой необходимости.

Теперь нужно выяснить, в чем отличие вентиля и задвижки. Многие считают, что разницы между вентилем и задвижкой нет, однако, это не так. Что такое вентиль и для чего он нужен, уже известно. Теперь проанализируем задвижку, чтобы выяснить основные ее отличия от вентиля.

Задвижка выполняет аналогичные задачи, что и рассматриваемые в материале устройства. Однако задвижка не способна регулировать скорость потока, поэтому она только закрывает и открывает поток. Регулировать напор жидкости задвижка не может в силу своих конструктивных особенностей. Заслонка в таком устройстве перемещается только вверх и вниз. Чем отличается задвижка от вентиля, можно посмотреть наглядно на фото ниже.

Из чего изготавливают запорные устройства

Перед тем, как выяснить из чего изготавливаются вентили, необходимо разделить их на два вида:

• устанавливающиеся во внутренних водопроводных сетях;
• монтируемые на наружных водопроводах и газопроводах.

Если изделие предназначается для внутренних сетей водоснабжения, то применяются приборы из латуни, бронзы, нержавеющей стали и пластика. Если изделия применяются для выполнения наружных работ, то для этого используются вышеперечисленные материалы, а также дополнительно сталь и чугун.

1. Водопроводные устройства из латуни и бронзы относятся к дорогостоящим вариантам. Однако их стоимость оправдана качеством и долговечностью. Такие устройства имеют небольшой вес, малые габариты, а также могут быть установлены не только на водопровод для подачи холодной воды, но и горячей. Используются такие изделия и в системах отопления, так как на их поверхностях не оседает накипь.
2. Вентили из нержавейки. Еще один хороший вариант, который имеет продолжительный срок службы. Они дешевле в несколько раз, чем латунные и бронзовые устройства.
3. Пластиковые изделия являются одними из самых дешевых, но они ничуть не уступают по качеству вышеперечисленным моделям. Их недостатком является возможность установки только в пластиковые трубопроводы.

Устройства из нержавейки не рекомендуется устанавливать в систему ГВС и отопления. Ведь от воздействия горячей воды происходит образование накипи, которая впоследствии снижает диаметр пропускного канала.

Чугунные и стальные вентили пользуются популярностью для их установки на наружных трубопроводах. Для изготовления таковых изделий используется чугун и сталь, что позволит значительно удешевить цену устройства. Ведь аналогичные изделия из латуни и бронзы обойдутся в десятки раз дороже.

Особенности и назначение

Вентиль или задвижка – это запорные элементы трубопроводной системы. По стандарту называются запорной арматурой.

С запорной арматурой вы наверняка уже сталкивались. К примеру, на любой бытовой системе водоснабжения наверняка стоят краны, позволяющие ограничить поток жидкости в том или ином направлении. Полное перекрытие крана в считаные секунды блокирует движение носителя, отрезая конкретный участок ветки.

В итоге одним движением руки вы получаете возможность изолировать часть трубопровода, а затем выполнять над ней какие-то операции.

В бытовых условиях чаще всего используют клапана. Вентили и задвижки – это тоже запорная арматура, только более крупного образца.

Стандартный клапан размещают на трубы диаметром до 100 мм. Описываемые в данной статье детали слишком крупные и мощные. Их допустимо монтировать на трубы, диаметр которых только начинается от 100 мм (хотя есть и исключения).

Преимущественно подразумевается монтаж на магистральные ветки систем водоснабжения, отопления, газопроводы, маслопроводы, нефтепроводы и т.д.

Что интересно, конструкция вентиля или задвижки спроектирована так, чтобы каждый элемент смог выдержать огромное давление в условиях постоянного движения носителя. Из-за этого конструкция получается дороже, но куда эффективнее обычной клапанной арматуры.

Тип подсоединения

Мы уже отметили что, вентиль, как и задвижка, обладают схожей структурой и применяются для схожих задач. Чтобы сравнить их друг с другом, а также иметь в голове полноценную картину, чем же вентиль отличается от задвижки, нужно разобрать принцип действия каждого образца. Понять, как он работает, и из чего состоит.

Но перед этим обратим внимание на способы их подсоединения к трубопроводу. Они у них общие.

Элементы такого типа могут быть:

• фланцевыми;
• сварными;
• муфтовыми.

Имеется в виду тип подсоединения к трубопроводу. Здесь различий практически нет. Что вентиль, что задвижка выполнены во всех вариациях.

Обычная бытовая запорная арматура

Фланцевый тип подсоединения подразумевает монтаж на фланцы. Своего рода соединительные кольца, наваренные на края, как запорной арматуры, так и трубопровода. Это хороший вариант, когда нужна надежность в комбинации с практичностью.

Фланцы наваривают на выходы, затем уплотняют резиновыми кольцами. Соединение происходит за счет стягивания болтами ответных фланцев на трубе и задвижке. Количество болтов, их размер, диаметр фланца и множество других параметров зависит от условий в каждом конкретном случае.

Фланцы удобнее всего применять в промышленности, но и в бытовых условиях, а также в гражданском строительстве от них есть толк.

Про сварные соединения, думается, вы уже и так знаете достаточно. Сварная запорная арматура не пользуется такой же популярностью, как фланцевая или муфтовая, но она тоже довольно широко представлена на рынке, а значит, не упомянуть ее было бы решением ошибочным.

Сварные фитинги монтируют на трубопроводы с помощью приваривания газовой или электрической сваркой. Плюсы подобных соединений в их прочности. Минусы – в отсутствии возможности снять запорную арматуру. А такая необходимость может появиться в любой момент.

Запорная арматура не вечна. В ней постоянно происходят динамические процессы. Изнашиваются уплотнители, расшатывается клин, стачиваются детали. Рано или поздно задвижка выйдет из строя. И вот что делать тогда, вопрос открытый.

Муфтовые образцы монтируют преимущественно на резьбовые соединения. Это промежуточный вариант между сваркой и фланцами. С ним нужно больше возиться, зато можно обойтись вообще без сварочного аппарата. Задействуются в большей степени на средних размеров гражданских системах.

Конструкция и принцип работы вентиля

Вентиль – запорная арматура регулирующего типа. Вы должны были видеть вентили если не вживую, то по телевизору.

Это крупный элемент трубопровода, немного утолщенный и с большим регулирующим кольцом, которое собственно вентилем и называют. Задача вентиля заключается в перекрытии и регулировании потока жидкости внутри трубы.

Задвижки разных диаметров

Этим он отличается от задвижки. Дело в том, что фиксируемая деталь может находиться сразу в нескольких положениях.

Если закрутить его на несколько оборотов, то поток блокируется только частично. Запорный элемент искусственно уменьшит диаметр проходного отверстия внутри, что скажется на количестве доставляемой жидкости.

Полное закрытие вентиля блокирует всю систему, точно так же, как это делает задвижка. Эта возможность выбирать положение для запорного элемента внутри вентиля – и есть основное его преимущество.

Очень часто в промышленных трубопроводах постает необходимость не просто полностью перекрыть поток жидкости, а только умерить его до определенных значений. Сделать это проще всего именно через монтаж вентилей в потенциально подходящих местах. Более удобного и простого способа человечество еще не придумало.

Разбор внутренностей

Состоит вентиль из нескольких основных деталей. Базу для всех его внутренностей содержит в себе мощный корпус.

Корпус преимущественно литой, а не разборный. Но бывают разные модели, каждая конкретная схема претерпевает некоторые изменения, в соответствии с ожиданиями и желаниями производителя.

Внутри корпуса есть отверстие для прохода жидкости. Отверстие это может быть как полноразмерным, так и уменьшенным.

Полноразмерный проход дает возможность транспортировать жидкость в полной мере, а также снижает нагрузку на внутренности вентиля. Жидкость течет без проблем, не встречая сопротивления.

Другое дело – миниатюрные вентили. Они в своем базовом состоянии не способны пропускать номинальное количество носителя за один и тот же промежуток времени.

Схематический рисунок конструкции задвижек

В центральной части корпуса находится клапанный блокиратор или просто клапан со шпинделем. К нему подсоединена резьба с направляющими, а резьбой управляют за счет вращения ручки вентиля.

Система проста и неприхотлива, от того и столь эффективна. Вращая ручку, мы передаем усилие на винтовую резьбу. Та влияет на положение клапана внутри вентиля. Закручивание ручки опускает клапан, откручивание наоборот, поднимает. Соответственно вы можете регулировать движение носителя в трубе так, как сами того пожелаете.

Важная особенность состоит в том, что в вентиле течение жидкости блокируется за счет параллельного перекрытия потока. Это сказывается на стоимости всей конструкции, а также его цене его разновидностей. Именно поэтому полнопроходный образец вентиля гораздо дороже стандартного суженного.

Конструкция и действие задвижки

Отличие задвижки от вентиля состоит в нескольких небольших, но все же крайне важных конструктивных особенностях. Разобравшись с ними, вы точно поймете, что здесь и как работает.

Задвижка выполняет те же задачи, что и вентиль. Она тоже способна заблокировать или открыть систему в любой момент.

Только вот задвижка существует в двух положениях:

• открытом;
• закрытом.

Третьего варианта не дано. Сама ее конструкция просто не позволяет эффективно перекрывать поток частичным образом. Запорный элемент внутри спроектирован по такой схеме не просто так.

В задвижке запорный элемент или клин находится в перпендикулярном к носителю положении. Закрывается он точно так же, перемещаясь всего на несколько десятков сантиметров вниз.

Это упрощает конструкцию, делает ее более неприхотливой и дешевой. Но также и повышает давление на все составляющие детали. Особенно, если речь идет о запорной арматуре, монтируемой на трубопроводах высокого давления.

Монтаж огромной промышленной задвижки (видео)

Схема сборки

Во многом задвижка повторяет конструкцию вентиля. Она тоже состоит из цельного литого корпуса. Она тоже может быть как полнопроходной, так и стандартной, с суженным диаметром.

Основные различия касаются самого запорного элемента. В задвижках поток блокируют клином. Закрытое положение клина прячет его в верхней седельной части. Клин никак не препятствует движению жидкости в системе.

К его направляющим подсоединена резьба, а ту контролируют вращением ручки. В общем, система та же, что и с вентилем. Различие кроется в деталях.

При вращении ручки клин просто освобождается, в один момент перекрывая всю трубу. Нижняя часть клина заходит во внутренние седла, уплотненные резиной.

Основные отличия

Перечислим все отличия вентилей и задвижек. Так вам будет проще ориентироваться и делать свой выбор.

Список отличий:

1. Вентилем можно регулировать поток в системе, задвижка же находится в двух состояниях: открытом и закрытом.
2. В вентиле идет параллельное блокирование системы, задвижка блокируется перпендикулярно потоку.
3. Задвижка быстрее изнашивается.
4. Вентиль стоит дороже, особенно его полнопроходный вариант.

Источник: https://trubypro.ru/poleznye-materialy/otvety-na-voprosy/ventili-i-zadvizhki.html

Клапан или задвижка?

Итак, в чем же отличие клапана (вентиля) от задвижки? Разница между этими типами арматуры обусловлена конструкцией их запорных органов.

В вентилях поток рабочей среды (жидкость или газ) перекрывается при помощи клапана, который прижимается к седлу в горизонтальных плоскостях, параллельных потоку, для чего производится двойной изгиб потока газа или жидкости под углом девяносто градусов. При этом повышается сопротивление.

Клапан снабжен плоским тарелкообразным или конусоидальным затвором, который и совершает возвратно-поступательные движения по поверхности седла. В задвижках поток перекрывается благодаря заслонке или конусу, опускаемому перпендикулярно направлению движения потока.

Блокирующий элемент задвижек может либо полностью перекрывать поток рабочей среды, либо быть полностью открытым; вентили, в свою очередь, могут выполнять функцию регулирующих элементов.

В том случае, если в системе применяются трубы диаметром от 300 мм, а также при высоком давлении эффективней использовать задвижки. Если перед вами стоит вопрос экономии, то клапан – лучшее решение. Его низкая стоимость обуславливается простотой конструкции устройства. В тоже время, при высоком давлении не возникает трудностей при вращении рукоятки. Однако высокое давление создает дополнительную нагрузку, так как оно «пытается» оттеснить клапан от седла. В задвижках же отсутствуют изгибы, поэтому такой нагрузки нет.

Если клапан сконструирован правильно, то между проходными, входными и выходными отверстиями не наблюдается сужения. При применении задвижек имеется несколько вариантов. Как правило, в трубопроводных системах монтируются полноприводные задвижки, в которых диаметры трубопровода и проходных отверстий полностью совпадают. Однако зачастую, для снижения крутящих моментов устанавливают суженные задвижки. Таким образом, снижается износ уплотнительных поверхностей.

В результате воздействия одностороннего давления потока рабочей среды на заслонку обеспечивается ее более плотное прилегание к седлу, что делает задвижки более надежным оборудованием.

Клапаны могут выполнять регулирующую функцию, в то время как задвижки только перекрывают поток, т.е. они либо полностью открыты, либо полностью закрыты.

Задвижки классифицируются в зависимости от конструкции, используемых материалов, типу управлении и присоединения. В каталоге на нашем сайте представлены все виды задвижек c DN от 10 до 1500.

Свяжитесь с нами любым удобным для вас способом, и наши специалисты решат вопрос с подбором необходимой трубопроводной арматуры по наиболее выгодным ценам в кратчайшие сроки!

Возврат к списку

Источник: https://ngs-penza.ru/about/poleznaya-informatsiya/klapan-ili-zadvizhka/

В чем разница между краном и клапаном? ⁉️

Запорная арматура используется при устройстве газопроводных и канализационных систем. Такие приспособления заметны на разных видах труб, их прямое предназначение — перекрытие любых потоков (водных или газовых). Кран и клапан относятся к основным механизмам данного типа.
Исходя из характеристик данных механизмов, выбирается определенный тип приспособлений. Чтобы сделать верный выбор, необходимо знать, что и как работает.
В чем разница между краном и клапаном?

Главное отличие — предназначение в работе, их функции. Главная задача клапана — обеспечение процесса плавной регулирование напора газа за счет конструктивных особенностей. Безусловно, такую работу способен выполнять и кран, он имеет способность регулировать поток жидкостей и газов, но из-за специальных условий использования неполное перекрывание строго запрещено.

Необходимо сказать, что ни кран, ни клапан не могут изменить направления потоков, они применяются только при необходимости частичного или полного перекрывания потока. При установке кранов и клапанов в трубопроводную систему необходимо посмотреть на стрелку — она показывает верное направление движения. Неправильный монтаж способствует возникновению лишнего гидравлического сопротивления, это повлияет на срок службы, может привести к неправильной работе и неисправностям. Структура клапана включает в себя грун-буксы что позволяет герметично садится на седло отверстия.

Существуют и визуальные отличия. Рукоятки данных запорных приспособлений различны — клапан имеет «барашек», который необходим для плавного регулирования потока, кран же имеет простую рукоятку, которая крепится к штоку

Ответа на вопрос «что лучше: кран или клапан?» нет.  Дать такой ответ невозможно, так как каждый тип запорной арматуры предназначен для выполнения определенных задач. Кран, в отличие от клапана, имеет конструктивные особенности, которые способствуют его работе при необходимости быстрого перекрытия потока. Это происходит из-за более простого строения рукоятки, так как на заворачивание «барашка» клапана тратится больше времени. По сроку работы клапан уступает крану, в его конструкции предполагаются уплотнительные элементы, которые периодически ломаются и нуждаются в починке или замене. Однако по ремонтопригодности преимущества у клапана, так как в его строении возможна замена деталей, вышедших из строя. При деформации крана необходима полная замена.

Расслабься и не дай змейке разюиться ?

Для управления используй стрелки на клавиатуре ⌨

Чем отличается вентиль от задвижки по своим функциям

Практически ни одна трубопроводная система не обходится без важнейших элементов, предназначенных для перекрытия или контролирования рабочего потока внутри нее. В бытовых условиях для этих целей обычно используют клапаны. Вентили и задвижки — это более габаритные устройства, которые применяются на крупных инженерных магистралях. Между ними много общего, но, тем не менее, это разные элементы, которые отличаются друг от друга функционально и имеют разное конструктивное строение.

Общие свойства

Задвижки и вентили применяются в качестве запорного устройства в канализационных, водопроводных, газопроводных магистралях.

По конструкции каждый из элементов рассчитан на использование в системах с большими показателями давления. Это свойство отражается на цене (задвижки и вентили дороже обычных клапанов), но однако позволяет использовать устройства в системах, где другие конструкции будут малоэффективны.

Оба элемента монтируют к трубе посредством фланцев и муфт, а также сварным способом, т.е элементы могут быть частью или разборного, или монолитного устройства.

Конструктивно и та, и другая конструкция представляет собой литой корпус и запорный элемент для регулирования потока.

Особенности строения

Отличие элементов заключается в самой конструкции запорных элементов: у задвижки это клин, шибер или параллельный запор из одного или двух дисков, который движется перпендикулярно потоку, закрывая проходное отверстие, у вентиля — клапан со шпинделем на резьбе.

Задвижка

Задвижка — деталь для перекрытия проходного отверстия. Бывают шиберными, шланговыми и параллельными, что обусловлено особенностью конструкции.

Элементы задвижки:

• корпус из чугуна, стали, латуни,
• крышка корпуса из того же материала, что и корпус,
• запор (клин, шибер, диски),
• шпиндель (шток на резьбе) выдвижной или вращаемый,
• маховик или редукторный привод (для автоматического управления).

В трубопроводах чаще всего устанавливаются полнопроходные устройства, у которых диаметр проходного отверстия равен диаметру трубы, но в некоторых случаях используют суженные задвижки для снижения износа уплотнителей.

Задвижки более эффективно работают на крупных магистралях, где диаметр трубы выше 300 мм, и уровень давления повышенный. Задвижка лишена изгибов, и следовательно, не создает лишнего сопротивления. Одностороннее давление плотно прижимает заслонку к седлу, поэтому устройство оказывается более надежным и прочным.

Вентиль

Запорное устройство для систем различного назначения, в котором проходное отверстие перекрывается с помощью клапана.

Элементы конструкции:

• корпус вентиля может быть выполнен из чугуна, стали, бронзы;
• седло для запорного клапана;
• сам клапан со шпинделем на резьбе;
• рукоять для вращения

В качестве запорного элемента используется клапан, который прилегает к седлу параллельно движению рабочей среды и разделяет ее поток под прямым углом, сужая проходные отверстия. При этом сопротивление только усиливается, что создает дополнительную механическую нагрузку на запорную арматуру.

Функциональные особенности

И то и другое устройство призвано перекрывать поток транспортируемой рабочей среды в трубах, с той лишь разницей, что вентиль способен ограничивать и полностью перекрывать движение, а задвижка может находится лишь в двух положениях: либо в закрытом, когда движение прекращается, либо в открытом, когда поток свободно циркулирует.

В чем принципиальное отличие устройств

Отличия двух запорных элементов можно обозначить тремя константами:

1. Запорный элемент в задвижке движется перпендикулярно движению рабочей среды, в вентиле — параллельно. Поэтому задвижка — более прочное и надежное устройство.
2. Вентиль по цене более экономичен, поскольку его конструкция проще.
3. Задвижка призвана лишь полностью перекрывать или полностью открывать движение потока, тогда как вентиль способен его регулировать.

Отличие вентиля от задвижки Статья от компании «Промэлемент»

Задвижки и вентили – неотъемлемые атрибуты газопроводов, водопроводной, канализационной систем и прочих инженерных коммуникаций, выполняющие функцию контроля (открытия, закрытия и подачи) транспортируемого вещества. Несмотря на аналогичную функцию, эти две разновидности запорной арматуры характеризуются значительными различиями конструкции, которые и являются основополагающими при выборе оптимального приспособления для конкретных условий и требований эксплуатации.

ЗАДВИЖКИ: ОПРЕДЕЛЕНИЕ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Задвижка — запорное устройство, конструкция которого имеет вид диска, перемещаемого перпендикулярно к направлению движения рабочего материала. Их установка на трубопроводы преследует цель полного закрытия либо открытия проходных отверстий.

ЗАДВИЖКИ ПОДРАЗДЕЛЯЮТСЯ В ЗАВИСИМОСТИ ОТ КОНСТРУКЦИИ ЗАПОРНОГО ОРГАНА НА:

• параллельные;
• шиберные;
• шланговые.

ПО СПОСОБУ ПЕРЕМЕЩЕНИЯ ШПИНДЕЛЯ НА:

• вращаемые;
• выдвижные.

При работе с задвижкой первые совершают только радиальное движение, а вторые производит винтовое либо поступательное движение.

В нашем каталоге вы можете найти задвижки.

ВЕНТИЛЬ: ОПРЕДЕЛЕНИЕ И ОСОБЕННОСТИ

Вентиль — разновидность запорного устройства, представляющего собой клапан, у которого затвор перемещается благодаря резьбовой паре. Устанавливается на паро-, водо-, воздухо-, масло- и газопроводы, а также прочие их виды с целью открытия, закрытия и регулирования проходных отверстий с помощью клапана.

Вентиль выполняется из бронзового, чугунного или чугунного корпуса, имеющего седло, а также самого клапана со шпинделем с винтовой нарезкой и рукоятки, создающей шпинделю возможность вращения. Вентили выпускаются в резьбовом либо фланцевом исполнении, а потому получили название муфтовые или фланцевые.

В нашем каталоге вы можете найти вентили (клапаны)

РАЗЛИЧИЯ ВЕНТИЛЯ И ЗАДВИЖКИ

Основное отличие вентиля от задвижки заключается в различной конструкции запорных элементов этих устройств.

Перекрытие потока воздуха либо жидкости в вентиле производится посредством клапана, прижимаемому к седлу в горизонтальных направляющих, параллельных движению рабочих сред. Это реализуется двойным изгибом потока среды под углом 90 градусов, но в ходе этого увеличивается сопротивление. В задвижке перекрытие среды выполняется конусом или заслонкой, опускаемых перпендикулярно оси потока.

Запорный клапан вентиля намного легче перекрыть при значительном давлении в системе, однако для того, чтобы его отвести от седла необходимо приложить значительное усилие. Конструктивное исполнение задвижек не предполагает присутствия изгибов, поэтому сопротивление при перемещении в ней отсутствует.

При правильно выбранном и установленном вентиле сужения внутренних отверстий не производиться, но при использовании задвижек возможно и прочие варианты. Так, в большинстве трубопроводов производиться установка полноприводных задвижек, у которых диаметр трубопровода и внутреннего отверстия одинаковы. Для снижения крутящего момента, в определенных случаях выполняется монтаж суженных задвижек, что позволяет уменьшить изнашивание уплотнительных поверхностей.

При значительных диаметрах трубопроводов (300 мм и более) с достаточно высоким внутренним давлением, более удобно и эффективно устанавливать задвижки. Они обеспечивают медленное перекрытие потока перемещаемой среды. Давление создает условия для максимально плотного прилегания заслонки к седлу, поэтому они считаются болеее надежными запорными устройствами, в сравнении с вентилями. А вентили при больших давлениях легче вращать, но при использовании их на высоких давлений необходимость отжать клапан от седла повлечет необходимость привлечения дополнительных усилий.

Но блокирующие элементы задвижек могут находиться в положениях либо «открыто», либо «закрыто», а вентили могут использоваться и в качестве регулирующих приспособлений.

ХАРАКТЕРНЫЕ ОТЛИЧИЯ ВЕНТИЛЕЙ ОТ ЗАДВИЖЕК

Выделим главные отличия между вентилями и задвижками:

• в вентилях движение запорных органов производится в параллель потоку рабочей среды, а в задвижке перемещение является перпендикулярным. Эта особенности задвижки делает приспособление более надёжным и эффективным, в сравнении с вентилями, но при высоких давлениях с его помощью легче перекрыть движение, но сложнее открыть;
• конструкция вентилей проще, в сравнении с задвижками, что и обуславливает более низкую стоимость этих запорных устройств;
• задвижка может находиться в 2-х положениях: «открыто» либо «закрыто». А вентиль позволяет регулировать объемы транспортируемых жидкостей и газов, в также уровень заполнения трубопроводов, поскольку может устанавливаться в любое положение.

Принципиальные отличия клиновых задвижек и запорных клапанов.

Вентили и задвижки – неотъемлемые элементы инженерных коммуникаций, которые выполняют функцию открытия и перекрытия подачи вещества, транспортируемого по трубопроводу (газ, вода, сжатый воздух, нетепродукты и прочее). Несмотря на аналогичное назначение, эти разновидности запорной арматуры имеют функциональные и конструктивные отличия, которые играют решающую роль при выборе того или иного прибора.

Конструкционные особенности

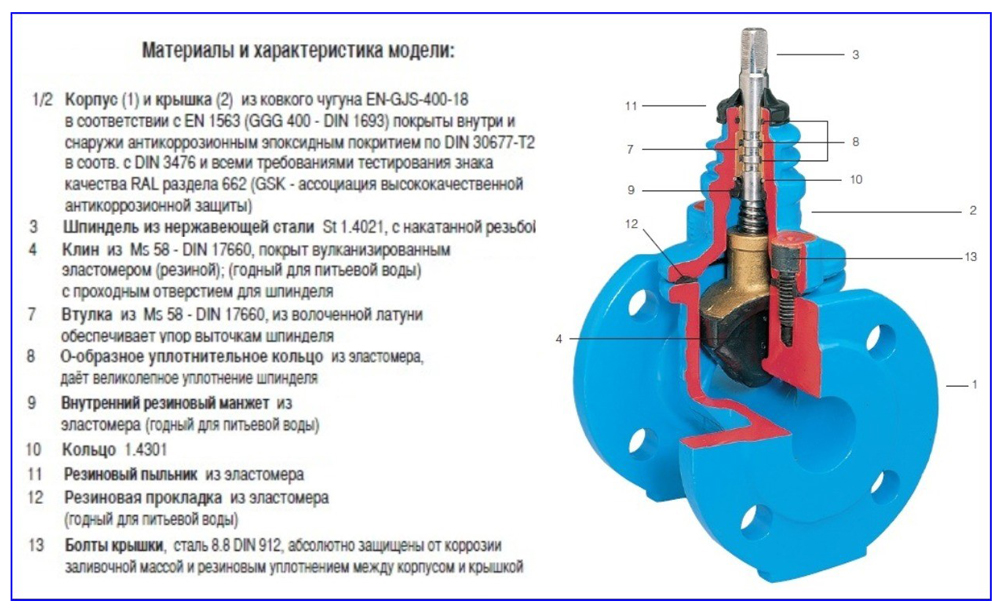

Такая запорная арматура как задвижка клиновая AVK Ду50, шиберная или фланцевая Ру 10 подачу рабочей среды перекрывает специальной заслонкой, которая опускается в перпендикулярном потоку направлении. Различают еще шланговые и параллельные задвижки, а по конструкции шпинделя они бывают вращаемыми и выдвижными. В инженерных коммуникациях устанавливаются преимущественно приборы, диаметр проходного отверстия которых совпадает с сечением трубопровода. Суженные задвижки используются в основном для уменьшения крутящих моментов, что повышает износоустойчивость уплотнительных поверхностей.

Вентиль отличается простотой конструкции. Состоит из седла и клапана со шпинделем с резьбой и рукояткой, которые обеспечивают открытие и перекрытие движения вещества. Клапан прижимается к седлу в горизонтальных плоскостях параллельно направлению транспортируемой жидкости. Для этого внутри запорной арматуры выполняется двойной изгиб потока под 90°, что существенно увеличивает сопротивление.

Запорный клапан вентиля гораздо легче перекрыть при высоком давлении в системе, но чтобы отжать его от седла необходимо значительное усилие. Конструкция задвижек не предполагает наличия изгибов, поэтому сопротивление в ней отсутствует.

Вывод: 3 характерных отличия задвижек от вентилей

1. Задвижка только открывает или перекрывает подачу. Вентилем можно регулировать количество или расход подаваемой жидкости или газообразного вещества.
2. Задвижки наиболее эффективны при больших диаметрах трубопровода с высоким давлением, так как запорный орган перемещается перпендикулярно потоку в трубопроводе, а одностороннее давление обеспечивает плотное примыкание заслонки к седлу. В вентиле перекрытие осуществляется в горизонтальных плоскостях параллельных направлению транспортируемого вещества, поэтому с его помощью легче перекрыть подачу при большом напоре, но труднее открыть.
3. Конструкция вентиля простая, чем обусловлена более низкая его цена.

разница в конструкции и функциях

Запорная арматура играет регулирующую и антиаварийную роль в работе трубопроводной системы. Основные ее элементы задвижка и вентиль имеют разницу в конструкции, принципе действия, при одинаковых эксплуатационных требованиях к ним. Знание этих отличий позволит установить такой элемент, который обеспечит наибольшую эффективность работы сети.

Запорная арматура

Что понимают под  вентилем

Вентиль – запорный элемент трубопровода, который может не только перекрывать поток рабочего вещества, но и регулировать его. Его конструкция позволяет устанавливать регулируемый поток: от максимального до полного его прекращения с рядом средних значений.

Конструктивные особенности в

Основные детали:

• Корпус. Чаще всего литой, но есть модели с разборными частями. Имеет два отверстия, через которые проходит жидкость, газ. Внутри устанавливается запорный механизм. Для монтирования в трубопроводную систему имеет две резьбы или отверстия под фланцевое крепление. Вентиль будет проходным, если эти патрубки крепления расположены с противоположных сторон. К категории углового относят вентиль со взаимно перпендикулярными осями.
• Запорное устройство. Запор – система клапана со шпинделем, которые соединены резьбой с направляющими. Клапан по форме затвора бывает игольчатым и тарельчатым.
• Маховик. Это выведенная наружу ручка вентиля, создающая нагрузку на резьбу. Вращение рукоятки опускает и поднимает клапан.

Уплотнители для качественного перекрытия используются в некоторых видах.. При открытии вентиля тарелка отрывается от седла.

Виды вентилей

Как правильно установить

Фитинг устанавливается так, чтобы поток рабочей среды изгибался под прямым углом дважды в двух параллельных плоскостях. В этом случае жидкость или газ подтекает под тарелку, чем создает давление на нее при режиме работы «закрыто» с бока седла. Это давление несколько помогает отрыву тарелки от седла при открытии вентиля.

Обратить внимание! Если направление потока противоположное, тогда при открытии его давление создаст дополнительную нагрузку на клапан и может сорвать шток.

Виды запорного устройства вентиля

По типу запора вентили классифицируют на

• Клапанные (вентильный кран). Имеет две перегородки, делящие корпус на две части. Перегородка может быть выполнена в виде конуса. Клапан как часть штока упирается в эластичную прокладку, контактирующую с седлом. Поворот резьбового соединения поднимает и опускает клапан. Такой вид вентиля рассчитан на поток высокого давления, прост в управлении, его запорное устройство при поломке легко заменяется. Недостатком считается быстрый износ резиновой прокладки.
• Шаровой или кран. Запирающее устройство выполнено в виде шара со сквозной прорезью. Размер прорези определяется необходимым потоком рабочей среды. Чтобы полностью перекрывать поток шар перемещают так, чтобы его прорезь была ориентирована перпендикулярно к потоку. Такой вентиль теряет свою регулирующую функцию.

Что понимают под задвижкой

Задвижка – запорный элемент трубопровода, у которого затвор перемещается перпендикулярно к оси потока рабочей среды. Имеет возможность только полностью перекрывать поток без функции регулирования.Блокирующий элемент задвижек перемещается вверх – «открыто», вниз – «закрыто».

Виды задвижек

*

Конструктивные особенности задвижек

Основные детали:

• Корпус. Изготавливается литьем.
• Запорный механизм. Имеет форму клина, который скрывается в верхней части седла в закрытом положении.
• Маховик. Имеет ручку с резьбой, соединенной с клином.

При повороте маховика, клин уходит вниз, попадает в нижнюю часть поверхности седла с резиновыми уплотнителями и перекрывает проходное отверстие. За счет постоянного трения клина об уплотнитель, последний быстро приходит в негодность.

Важно! Задвижку можно устанавливать независимо от направления потока в трубе, за счет перпендикулярной ориентации запорного механизма и полного отсутствия сопротивления движения смеси.

Задвижка в разрезе

Материал для изготовления запорной арматуры

Различают вентили и задвижки для установки в трубопроводах на внутренних (укрытых) и наружных участках. Распространенными являются запоры из латуни, бронзы, стали, в том числе и нержавеющей, чугуна. В последнее время распространение получили пластиковые вентили. При выборе запорной арматуры руководствуются такими факторами:

• Из латуни и бронзы изготовляют самые надежные, долговечные, функциональные устройства. Они подходят для любого типа рабочей смеси. Хорошо зарекомендовали себя вентили из этих материалов в системах отопления: из-за отсутствия накипи, нет потерь тепла. Главный недостаток – высокая стоимость, что не позволяет их применение для труб большого диаметра;
• Наружные участки трубопроводов, трубы большого диаметра оснащаются запорной арматурой их чугуна и стали. Эти материалы достаточно прочные, чтобы выдерживать нагрузочное высокое давление в магистрали, но при этом значительно дешевле аналогов из бронзы, латуни;
• Самый распространённый и оптимальный вариант в соотношении «цена-качество» для внутренних водо-, газо-, теплосетей – нержавейка. По своим эксплуатационным характеристикам вентили из нержавеющей стали подходят для установки на всех внутренних трубопроводных сетях, даже при высоком давлении. Но не рекомендуется перекрывать такими запорами трубы с горячими смесями. Внутри устройства со временем образуется накипь, что вызывает уменьшение пропуска жидкости;
• Бюджетный вариант – пластиковая запорная арматура. Не рекомендуется для использования в промышленных магистралях, на внешних участках систем индивидуального газо-, водоснабжения. Подходит для внутренних помещений. Устанавливается только на пластиковые трубы.

Латунный фитинг

Общие признаки запорной арматуры

*

Вентили и задвижки предназначены для остановки потока рабочей смеси в трубопроводах различного назначения. Они могут монтироваться на резьбу или фланец. Для трубопроводов с давлением 1,6 Мпа функциональным, долговечным считается резьбовое соединение. Промышленные инженерные системы с рабочим давлением более 10 Мпа из чугунных (стальных) элементов перекрываются запорной арматурой установленной на фланцы. Вентили из пластика навариваются особой сваркой.

Цена формируется из стоимости материала, особенностей конструкции, используемых дополнительных деталей.

Характерные отличия

В общем варианте основных отличий четыре:

• Вентиль имеет дополнительный функционал в виде регулирования потока жидкости, газа. Задвижка служит только для перекрытия трубы;
• Задвижки чаще применяются для труб большого диаметра, находящихся под высоким давлением, где у них за счет одностороннего давления заслонка очень плотно примыкает к седлу. Вентили в таких условиях быстрее и легче перекрывают трубопровод, но открытие затруднено. При сильном гидравлическом ударе может прийти в негодность запорный механизм;
• Задвижки быстрее выходят из строя, так как внутренние уплотнительные кольца седла изнашиваются;
• Блокирование подачи жидкости, газа в вентиле происходит в параллельной плоскости, а в задвижке – в перпендикулярной;
• Цена на вентили более высокая.

Участок магистрального трубопровода

Все виды запорной арматуры служат имеют свои особенности. Зная чем в конструкции отличается вентиль от задвижки, подбирается тот вариант, который обеспечит бесперебойную работу системы.

Руководство по клапанам

— Клапаны — это механические устройства, которые контролируют поток и давление в системе или процессе.

Что такое клапаны?

Клапаны — это механические устройства, которые контролируют поток и давление в системе или процессе. Они являются важными компонентами трубопроводной системы, по которой транспортируются жидкости, газы, пары, шламы и т. Д.

Доступны различные типы клапанов: запорные, проходные, пробковые, шаровые, дроссельные, обратные, мембранные, пережимные, предохранительные, регулирующие и т. Д.У каждого из этих типов есть несколько моделей, каждая из которых имеет разные характеристики и функциональные возможности. Некоторые клапаны являются самоуправляемыми, в то время как другие управляются вручную или с приводом, пневматическим или гидравлическим приводом.

Функции клапанов:

• Остановка и запуск потока
• Уменьшить или увеличить расход
• Управление направлением потока
• Регулировка расхода или рабочего давления
• Сбросить определенное давление в трубопроводной системе

Существует множество конструкций, типов и моделей клапанов для широкого диапазона промышленных применений. Все они удовлетворяют одной или нескольким функциям, указанным выше. Клапаны — дорогостоящие изделия, и важно, чтобы для их функции был указан правильный клапан, и он должен быть изготовлен из материала, подходящего для технологической жидкости.

Независимо от типа, все клапаны имеют следующие основные части: корпус, крышку, трим (внутренние элементы), привод и набивку. Основные части клапана показаны на изображении справа.

Корпус клапана

Корпус клапана, иногда называемый оболочкой, является основной границей напорного клапана.Он служит основным элементом клапана в сборе, потому что это каркас, который скрепляет все части вместе.

Корпус, первая граница давления клапана, выдерживает нагрузки давления жидкости от соединительного трубопровода. Он принимает впускной и выпускной трубопровод через резьбовые, болтовые или сварные соединения.

Концы корпуса клапана предназначены для соединения клапана с патрубком трубопровода или оборудования с помощью различных типов торцевых соединений, таких как приварные встык или раструб, резьбовые или фланцевые.

Корпуса клапанов

отливаются или кованы в различных формах, и каждый компонент выполняет определенную функцию и изготовлен из материала, подходящего для этой функции.

Крышка клапана

Крышка отверстия в корпусе — это крышка, и это вторая по важности граница напорного клапана. Как и корпуса клапанов, крышки доступны во многих конструкциях и моделях.

Крышка действует как крышка корпуса клапана, она отлита или выкована из того же материала, что и корпус.Обычно он соединяется с корпусом с помощью резьбового, болтового или сварного соединения. Во время изготовления клапана внутренние компоненты, такие как шток, диск и т. Д., Вставляются в корпус, а затем прикрепляется крышка, чтобы удерживать все части вместе внутри.

Во всех случаях крепление крышки к кузову считается границей давления. Это означает, что сварное соединение или болты, соединяющие крышку с корпусом, являются деталями, удерживающими давление. Крышки клапанов, хотя и необходимы для большинства клапанов, представляют собой повод для беспокойства. Крышки могут усложнить производство клапанов, увеличить размер клапана, составляют значительную часть стоимости клапана и являются источником потенциальных утечек.

Трим клапана

Съемные и заменяемые внутренние части клапана , которые контактируют с текучей средой, вместе именуются Трим клапана . К этим деталям относятся седло (а) клапана, диск, сальники, проставки, направляющие, втулки и внутренние пружины. Корпус клапана, крышка, набивка и т. Д., Которые также контактируют с текучей средой, не считаются тримом клапана.

A Эффективность трима клапана определяется взаимодействием диска и седла и отношением положения диска к седлу. Благодаря триммированию возможны основные движения и управление потоком. В конструкции трима с вращательным движением диск скользит близко к седлу, чтобы изменить отверстие для потока. В конструкциях трима с линейным движением диск поднимается перпендикулярно от седла, так что появляется кольцевое отверстие.

Детали трима клапана могут быть изготовлены из различных материалов, поскольку они обладают различными свойствами, необходимыми для противодействия различным силам и условиям.Втулки и сальники не испытывают таких же сил и условий, как диск клапана и седло (а).

Свойства проточной среды, химический состав, давление, температура, расход, скорость и вязкость — вот некоторые из важных соображений при выборе подходящих материалов для затвора. Материалы трима могут быть или не совпадать с материалом корпуса клапана или крышки.

Трим клапана API 600 №

Диск клапана и седло (а)

Диск

Диск — это часть, которая позволяет, дросселировать или останавливать поток, в зависимости от его положения.В случае пробки или шарового крана диск называется пробкой или шаром. Диск является третьей по важности первичной границей давления. При закрытом клапане к диску прилагается полное давление системы, и по этой причине диск является компонентом, связанным с давлением.

Диски обычно кованые, а в некоторых конструкциях имеют твердое покрытие для обеспечения хороших износостойких свойств. Большинство клапанов названы, конструкция их дисков.

Сиденье (а)

Седло или уплотнительные кольца обеспечивают посадочную поверхность для диска.Клапан может иметь одно или несколько седел. В случае шарового или обратного клапана обычно имеется одно седло, которое образует уплотнение с диском, чтобы остановить поток. В случае задвижки имеется два седла; один на стороне входа, а другой на стороне выхода. Диск задвижки имеет две посадочные поверхности, которые контактируют с седлами клапана, образуя уплотнение для остановки потока.

Для повышения износостойкости уплотнительных колец поверхность часто наплавляется наплавкой с последующей обработкой контактной поверхности уплотнительного кольца.Для хорошего уплотнения при закрытом клапане необходима чистовая обработка поверхности посадочного места. Уплотнительные кольца обычно не считаются частями, ограничивающими давление, потому что корпус имеет достаточную толщину стенки, чтобы выдерживать расчетное давление, не полагаясь на толщину уплотнительных колец.

Шток клапана

Шток клапана обеспечивает необходимое перемещение диска, плунжера или шара для открытия или закрытия клапана и отвечает за правильное положение диска.Он соединен с маховиком клапана, приводом или рычагом на одном конце, а на другом конце — с диском клапана. В запорных или шаровых клапанах для открытия или закрытия клапана требуется линейное движение диска, в то время как в плунжерных, шаровых и дисковых затворах диск вращается для открытия или закрытия клапана.

Штоки обычно кованые и соединяются с диском резьбой или другими способами. Для предотвращения утечки в области уплотнения необходима чистовая обработка поверхности штока.

Существует пять типов штоков клапана:

• Подъемный шток с наружным винтом и вилкой
  Наружная часть штока имеет резьбу, а часть штока в клапане гладкая.Резьба штока изолирована от рабочей среды уплотнением штока. Доступны два разных стиля этих дизайнов; один с маховиком, прикрепленным к штоку, чтобы они могли подниматься вместе, а другой с резьбовой втулкой, которая заставляет шток подниматься через штурвал. Клапан этого типа обозначается буквами «O. S. and Y.» это обычная конструкция для клапанов NPS 2 и более.
• Подъемный шток с внутренним винтом
  Резьбовая часть штока находится внутри корпуса клапана, а уплотнение штока вдоль гладкой части, которая подвергается воздействию атмосферы снаружи.В этом случае резьба штока находится в контакте с текучей средой. При вращении шток и маховик поднимаются вместе, чтобы открыть клапан.
• Невыдвижной шток с внутренним винтом
  Резьбовая часть штока находится внутри клапана и не поднимается. Диск клапана движется по штоку, как гайка, если шток вращается. Резьба стержня подвергается воздействию текучей среды и, как таковая, подвергается ударам. Вот почему эта модель используется, когда пространство ограничено для обеспечения линейного движения, а текучая среда не вызывает эрозии, коррозии или истирания материала штока.
• Скользящий шток
  Шток клапана не вращается и не поворачивается. Он скользит внутрь и наружу клапана, чтобы открыть или закрыть клапан. Эта конструкция используется в рычажных быстро открывающихся клапанах с ручным управлением. Он также используется в регулирующих клапанах, приводимых в действие гидравлическими или пневматическими цилиндрами.
• Поворотный шток
  Это широко используемая модель в шаровых, пробковых и дисковых затворах. Движение штока на четверть оборота открывает или закрывает клапан.

В главном меню «Клапаны» вы найдете несколько ссылок на подробные (большие) изображения клапанов с поднимающимся и НЕ поднимающимся штоком.

Уплотнение штока клапана

Для надежного уплотнения между штоком и крышкой необходима прокладка. Это называется упаковкой, и она оснащена, например, следующие компоненты:

• Толкатель сальника, втулка, которая сжимает набивку, посредством сальника в так называемую сальниковую камеру.
• Сальник, разновидность втулки, которая сжимает сальник в сальник.
• Сальник, камера, в которой сальник сжимается.
• Уплотнение, доступное из нескольких материалов, таких как Teflon®, эластомерный материал, волокнистый материал и т. Д..
• Заднее сиденье — это место для сидения внутри капота. Он обеспечивает уплотнение между штоком и крышкой и предотвращает повышение давления в системе против уплотнения клапана, когда клапан полностью открыт. Задние сиденья часто применяются в задвижках и запорной арматуре.

Важным аспектом срока службы клапана является узел уплотнения. Практически все клапаны, такие как стандартные шаровые, проходные, задвижки, пробки и дроссельные заслонки, имеют свой узел уплотнения, основанный на усилии сдвига, трения и разрыва.

Следовательно, упаковка клапана должна быть выполнена надлежащим образом, чтобы предотвратить повреждение штока и утечки жидкости или газа. Если уплотнение слишком ослаблено, клапан будет протекать. Если набивка будет слишком плотной, это повлияет на движение и может повредить шток.

Типовой уплотнительный узел

1. Сальник Follover 2. Сальник 3. Сальник с набивкой 4. Заднее сиденье

Совет по техническому обслуживанию
: 1. Как установить сальник.

Совет по техническому обслуживанию: 2.Как установить сальник

Бугель клапана и гайка бугеля

Хомут

Хомут соединяет корпус клапана или крышку с приводным механизмом. Верхняя часть бугеля, удерживающая гайку бугеля, гайку штока или втулку бугеля, и шток клапана проходят через нее. Ярмо обычно имеет отверстия для доступа к сальниковой коробке, звеньям привода и т. Д. Конструктивно ярмо должно быть достаточно прочным, чтобы выдерживать силы, моменты и крутящий момент, развиваемые приводом.

Гайка хомута

Гайка траверсы — это гайка с внутренней резьбой, которая помещается в верхней части траверсы, через которую проходит шток.Например, в задвижке гайка вилки поворачивается, а шток перемещается вверх или вниз. В случае шаровых клапанов гайка закреплена, а шток вращается через нее.

Привод клапана

Клапаны с ручным управлением обычно оснащены маховиком, прикрепленным к штоку клапана или гайке хомута, который вращается по или против часовой стрелки, чтобы закрыть или открыть клапан. Таким образом открываются и закрываются запорные и задвижки.

Ручные четвертьоборотные клапаны, такие как шаровые, заглушки или бабочки, имеют рычаг для приведения в действие клапана.

Есть приложения, в которых невозможно или нежелательно приводить в действие клапан вручную с помощью маховика или рычага. Эти приложения включают:

• Большие клапаны, которые должны работать против высокого гидростатического давления
• Клапаны должны управляться удаленно
• Когда время открытия, закрытия, дросселирования или ручного управления клапаном больше, чем требуется по критериям проектирования системы

Эти клапаны обычно оснащены приводом.
Исполнительный механизм в самом широком смысле — это устройство, которое производит линейное и вращательное движение источника энергии под действием источника управления.

Базовые приводы используются для полного открытия или полного закрытия клапана. Приводы для управления или регулирования клапанов получают сигнал позиционирования для перемещения в любое промежуточное положение. Существует много различных типов приводов, но вот некоторые из наиболее часто используемых приводов клапанов:

• Редукторные приводы
• Приводы электродвигателей
• Пневматические приводы
• Гидравлические приводы
• Электромагнитные приводы

Для получения дополнительной информации о приводах см. Главное меню «Клапаны» — Приводы клапанов —

Классификация клапанов

Ниже приведены некоторые из наиболее часто используемых классификаций клапанов, основанных на механическом движении:

• Клапаны линейного перемещения.Клапаны, в которых запорный элемент, например, запорный, шаровой, диафрагменный, сжимающий и подъемный обратные клапаны, движется по прямой линии, чтобы позволить, остановить или дросселировать поток.
• Клапаны поворотного действия. Когда запорный элемент клапана движется по угловой или круговой траектории, как в дисковых, шаровых, плунжерных, эксцентриковых и поворотных обратных клапанах, клапаны называются клапанами вращательного движения.
• Четвертьоборотные клапаны. Некоторым поворотным клапанам требуется примерно четверть оборота, от 0 до 90 °, чтобы шток полностью открылся из полностью закрытого положения или наоборот.

Классификация клапанов на основе движения

Типы клапанов	Линейное перемещение	Вращательное движение	Четверть поворота
Ворота	ДА	НЕТ	НЕТ
Глобус	ДА	НЕТ	НЕТ
Заглушка	НЕТ	ДА	ДА
Мяч	НЕТ	ДА	ДА
Бабочка	НЕТ	ДА	ДА
Поворотный механизм	НЕТ	ДА	НЕТ
Мембрана	ДА	НЕТ	НЕТ
Щипок	ДА	НЕТ	НЕТ
Безопасность	ДА	НЕТ	НЕТ
Разгрузка	ДА	НЕТ	НЕТ
Типы клапанов	Линейное перемещение	Вращательное движение	Четверть поворота

Рейтинг класса

Номинальные значения давления и температуры клапанов обозначены номерами классов.ASME B16.34, Клапаны с фланцевыми, резьбовыми и сварными соединениями — один из наиболее широко используемых стандартов клапанов. Он определяет три типа классов: стандартные, специальные и ограниченные. ASME B16.34 охватывает клапаны классов 150, 300, 400, 600, 900, 1500, 2500 и 4500.

Сводка

На этой странице определен ряд основной информации от клапанов.

Как вы, возможно, видели в главном меню «Клапаны», вы также можете найти информацию о нескольких и часто используемых клапанах в нефтегазовой и химической промышленности.
Это может дать вам представление и хорошее понимание различий между различными типами клапанов и того, как эти различия влияют на работу клапана. Это поможет правильному применению каждого типа клапана во время проектирования и правильному использованию каждого типа клапана во время эксплуатации.

Чем отличается шаровой кран от запорного клапана? | by Royal Plumbing

Пытаясь контролировать поток для вашей водопроводной системы, газовой системы или другой подобной конструкции, вы должны быть уверены, что выберете высококачественный клапан, который обеспечит безопасность ваших трубопроводов и отсутствие утечек на долгие годы.Есть разные типы клапанов, которые вы можете использовать; однако чаще всего используются шаровые краны и задвижки.

Очень важно знать разницу между шаровым краном и задвижкой. Это потому, что вы можете четко понять, какой клапан вам следует выбрать.

Одной из проблем, с которой регулярно сталкиваются сантехники, является замена старых запорных клапанов. При установке или замене запорной арматуры перед вами стоит выбор: шаровой кран или задвижка?

Поскольку вода по своей сути наносит ущерб всем аспектам вашей водопроводной системы, наличие соответствующего клапана поможет «отсрочить» возникновение проблем в будущем.Я использую термин «задержка» вместо «предотвращать» просто потому, что проблемы с водопроводом будут возникать ВСЕГДА, вопрос лишь в том, как скоро. Задвижка существует дольше и постепенно устаревает. Конструкция шарового клапана значительно превосходит задвижку, доказано, что он служит дольше и вызывает меньше проблем. В шаровом клапане для регулирования потока используется сфера с отверстием. Когда ручка поворачивается параллельно клапану, отверстие открывается для потока. Когда ручка поворачивается на 1/4 оборота, сфера также поворачивается, и отверстие теперь перпендикулярно клапану, и поток останавливается.Шаровые краны почти всегда можно эксплуатировать после многих лет простоя и обычно не «застывают» на месте. Задвижка использует внутреннюю заслонку, которая перемещается вверх и вниз по штоку. Шток соединен с ручкой, которая привинчивает ворота вверх или вниз, открывая и закрывая ворота. Задвижка имеет несколько недостатков. Самая большая проблема заключается в том, что с течением времени шток, который управляет воротами, может сломаться и обычно ломается. Это означает, что ворота застряли на месте, и вода либо прилипнет, либо задержится.Другая проблема заключается в том, что задвижки, как известно, заклинивают после длительного периода простоя. Если их можно освободить, они обычно начинают протекать. Однако следует иметь в виду одну вещь: в некоторых областях все еще требуется использование задвижек до и после счетчика воды. Причина в том, что шаровой клапан может очень быстро отключаться всего на четверть оборота, а задвижка — нет. В ОЧЕНЬ маловероятном случае, когда в доме течет вся вода, а шаровой кран быстро закрывается, это вызовет гидравлический удар и МОЖЕТ вызвать проблему в другом месте.Это крайне маловероятно и не должно быть фактором, если этого не требуют местные власти.

Еще одна вещь, о которой следует помнить, это то, что, как и все, существуют разные классы клапанов каждого типа. К сожалению, в коробочных магазинах обычно продают только по цене, а не по качеству. Мы видели множество дефектов и протечек у клапанов эконом-класса. Авторитетный сантехник всегда предоставит вам лучший клапан, а также сможет установить для вас лучший клапан по запросу. Рекомендуется, чтобы если вы находитесь в зоне, где требуется запорная задвижка, качественная задвижка будет очень выгодным вложением.

Мне всегда кажется немного отстающим, что большинство людей вкладывают гораздо больше денег в этикетку на своей одежде, чем в этикетку на сантехническом оборудовании и материалах. Эй, вы могли бы хорошо выглядеть, пока исправляете эту утечку!

Оба типа клапана предназначены для ограничения и управления потоком, и вам нужен лучший тип клапана для вашего сантехнического проекта ради долговечности и предотвращения утечек. Позвоните в Royal Plumbing по телефону (361) 991–1002, если вам нужна дополнительная информация о клапанах или любой установке и ремонте сантехники.

Типы клапанов

ВА Серия

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов

VIP серии

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

G (BSPP): от 3/8 дюйма до 2 дюймов

VIP-EVO серии

Материалы

Корпус: Алюминий (несмачиваемый)
Торцевое соединение: Латунь с никелевым покрытием (смачиваемый)
Поршень: Хим.Латунь с никелевым покрытием (контактирующая со средой)
Седло: ПТФЭ, 15% стекловолокно Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов
G (BSPP): от 3/8 дюйма до 2 дюймов

Угловые клапаны

Материалы

Корпус: SS или бронза
Уплотнения: PTFE

Подключения

NPT: от 3/8 дюйма до 2 дюймов
Tri-Clamp: от 1/2 дюйма до 2 дюймов

J Серия

Материалы

Корпус: Латунь
Уплотнения: BUNA или Viton

Подключения

NPT: от 3/8 дюйма до 1 дюйма

VAX серии

Материалы

Корпус: SS или латунь
Уплотнения: FPM
Седла: PTFE

Подключения

NPT: от 3/8 дюйма до 1 дюйма

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

P2 серии

Материалы

Корпус: ПВХ
Уплотнения: EPDM или витон
Седла: PTFE

Подключения

NPT: от 1/2 «до 4»
Клейкое гнездо: от 1/2 «до 4»

101 серии

Материалы

Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 3 дюймов

26 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ и витон
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

36 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: PTFE
Седла: RPTFE

Подключения

NPT: от 1/4 «до 3»
Сварка с муфтой: от 1/4 «до 3»
Tri-Clamp: от 1/2 «до 4»

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 до 4 дюймов
Сварка с муфтой: от 1/2 до 4 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 до 4 дюймов
Сварка с муфтой: от 1/2 до 4 дюймов

XP3 серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 до 4 дюймов
Сварка с муфтой: от 1/2 до 4 дюймов

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим : Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

XLB серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

150 #: 1/2 дюйма до 6 дюймов

V Серия

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: ПТФЭ, TFM или 50/50
Седла: ПТФЭ, TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
150 # / 300 #: 1/2 дюйма до 8 дюймов
Tri-Clamp: 1/2 дюйма до 4 дюймов

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

30D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

Tri-Clamp: от 1/2 до 4 дюймов

31D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

33D серии

Материалы

Корпус: Латунь
Седла: RPTFE
Уплотнения: RPTFE / витон

Подключения

NPT: от 1/4 дюйма до 2 дюймов

MPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: TFM
Уплотнения: TFM

Подключения

150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 дюйма до 6 дюймов

PTP серии

Материалы

Корпус: PVC
Седла: PTFE
Седла: EPDM или Viton

Подключения

NPT: 1/2 дюйма на 2 дюйма
Клейкое гнездо: 1/2 дюйма на 2 дюйма

BFY серии

Материалы

Корпус: Нерж. Сталь 316L
Седла: EPDM, SIlicon или Viton

Подключения

Tri-Clamp: от от 1/2 до 6 дюймов
Стыковая сварка: от 1/2 до 6 дюймов

FE серии

Материалы

Кузов: PVC
Седла: EPDM

Подключения

Вафля: от 1 1/2 до 12 дюймов

FK серии

Материалы

Кузов: GRPP
Сиденья: Полипропилен

Подключения

Межфланцевый: от 1 1/2 дюйма до 12 дюймов
С выступом: От 2 1/2 дюйма до 12 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: RPTFE

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 12 дюймов

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушинами: от 3 до 48 дюймов
ANSI класс 150, 300, 600

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушинами: от 3 до 48 дюймов
ANSI класс 150, 300, 600

ST серии

Материалы

Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM

Подключения

Межфланцевый: От 2 до 12 дюймов
С выступом: От 2 до 24 дюймов

XLD серии

Материалы

Кузов: Ковкий чугун с покрытием из PFA
Седла: Витон

Подключения

Межфланцевый: от 2 до 24 дюймов
С выступом: от 2 до 24 дюймов

061 серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Заглушка: Ковкий чугун с футеровкой PFA

Подключения

150 #: 1/2 дюйма до 4 дюймов

067 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ

Подключения

150 #: 1/2 дюйма до 4 дюймов

XP3 серии

Материалы

Корпус: нержавеющая сталь или углеродистая сталь
Уплотнения: PTFE, RPTFE, PFA или специальный

Подключения

150 #: от 1/2 до 12 дюймов
300 #: от 1/2 до 12 дюймов

GVI серии

Материалы

Корпус: Углерод или нержавеющая сталь
Накладка : SS, TFE или PEEK

Подключения

150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов

GV серии

Материалы

Корпус: бронза или нержавеющая сталь
Отделка: бронза, нержавеющая сталь или PEEK

Подключения

NPT: от 1/2 до 2 дюймов
Стыковая сварка: от 1/2 до 2 дюймов

GH серии

Материалы

Корпус: Чугун
Отделка: Бронза или нержавеющая сталь

Подключения

150 # Фланец: от 2 1/2 до 8 дюймов
300 # Фланец: от 2 1/2 до 8 дюймов

EWG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим : Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим : Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

21 серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 2 дюймов

282 серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

282LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

Ручные клапаны

Краны шаровые 2-ходовые

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

112LF серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

282LF серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба c внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

250LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

Ручные клапаны

Краны шаровые 2-ходовые

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

FireChek® серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: Delrin®

Подключения

NPT: 1/4 «
ISO: 1/4″

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / межфланцевое соединение: 3 дюйма и 4 дюйма

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

ESOV серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит

Подключения

150 #: от 2 до 16 дюймов
300 #: от 2 до 16 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / межфланцевое соединение: 3 дюйма и 4 дюйма

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 до 4 дюймов
Сварка с муфтой: от 1/2 до 4 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 12 дюймов

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

F Серия

Материалы

Корпус: Алюминий с полиуретановым покрытием

Момент

Пружинный возврат: до 56 500 дюймов / фунт.
двойного действия: до 59000 дюймов / фунт.

O серии

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25600 дюймов / фунт.

P Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25600 дюймов / фунт.

CE серии

Материалы

Корпус: Поликарбонатный пластик (ABSPC)

Момент

100 дюймов / фунт.

V4 серии

Материалы

Корпус: Алюминий с эпоксидным покрытием

Момент

125 или 300 дюймов / фунт.

R4 серии

Материалы

Корпус: Поликарбонат

Момент

300 или 600 дюймов / фунт.

S4 серии

Материалы

Корпус: Антикоррозийный полиамид

Момент

до 2600 дюймов / фунт.

O серии

Материалы

Корпус: Литой под давлением алюминиевый сплав

Момент

до 8680 дюймов / фунт.

B7 серии

Материалы

Корпус: Алюминий с эпоксидным порошковым покрытием

Момент

до 20 000 дюймов / фунт.

FEX серии

Легко модернизируется на

Шаровые краны HPF, 150F и 300F

Сепаратор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердые вещества: 1 микрон
Вода: Удаление 100%

Комбинированный фильтр-элиминатор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

твердых тел: .01 микрон
Вода: Удаление 100%

01N серии

Материалы

Корпус: Нейлон

Подключения

NPT: 1 »

01A Серия

Материалы

Корпус: Алюминий

Подключения

NPT: 1 «

Серия DM-P

Материалы

Корпус: Пластик

Подключения

NPT (наружная резьба): от 1/4 дюйма до 1 дюйма

A1 серии

Материалы

Корпус: Алюминий или нейлон

Подключения

NPT: 1 дюйм или 2 дюйма

MAG серии

Материалы

Корпус: Нержавеющая сталь

Подключения

NPT: от 1/4 дюйма до 2 дюймов
BSPP: от 1/4 дюйма до 2 дюймов
Т-образный зажим: от 1/2 дюйма до 2 дюймов

G2 серии

Материалы

Корпус: SS, алюминий или латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов
Т-образный зажим: 3/4 дюйма до 2 1/2 дюйма
Фланец: 1 дюйм до 2 дюймов

TM серии

Материалы

Кузов: ПВХ график 80

Подключения

NPT: от 1 до 4 дюймов
Клейкое гнездо (внутренняя): от 1 до 4 дюймов
Фланец: от 3 до 4 дюймов

WM-PT серии

Материалы

Кузов: ПВХ лист.60 или 80

Подключения

Клейкое гнездо (вилка): от 1/2 до 4 дюймов
Вставка: от 1 1/2 до 8 дюймов

WWM серии

Материалы

Кузов: ПВХ лист. 60 или 80

Подключения

Клейкое гнездо (вилка): от 1/2 до 4 дюймов
Вставка: от 1 1/2 до 8 дюймов

LM серии

Материалы

Корпус: Алюминий

Подключения

NPT: 1/2 «

WM серии

Материалы

Корпус: Бронза с эпоксидным покрытием

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLC серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLCH серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

D10 серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 1 дюйма
Фланец: 1 1/2 дюйма до 2 дюймов

WM-PC серии

Материалы

Корпус: Полимер, армированный волокном

Подключения

NPT: от 1/2 «до 1 1/2»

WM-PD серии

Материалы

Корпус: Полиамид, армированный стеклом

Подключения

NPT: 1/2 — 3/4 дюйма

Импульсный выход

для счетчиков воды

Узнайте, что такое импульсный выход, и сравните счетчики воды, доступные с этой функцией.

Принадлежности

для счетчиков воды

Ознакомьтесь со всеми аксессуарами, предлагаемыми для наших счетчиков воды.

Разница между пробковыми и шаровыми кранами

Регулирующие клапаны являются неотъемлемой частью любого узла трубопроводов. Основная функция этих клапанов — управлять потоком среды через различные участки трубопроводов системы.Шаровые и пробковые клапаны — это два типа регулирующих клапанов, которые имеют схожие функции и часто используются как взаимозаменяемые. Однако они все же разные по своей структуре и общему назначению.

Существует так много типов регулирующих клапанов, выбрать которые для своих нужд — непростая задача. Установка неподходящего клапана в вашей системе может сделать ее менее эффективной и даже опасной, если вы имеете дело с критически важными приложениями. Этот блог поможет вам понять разницу между пробками и шаровыми кранами, чтобы вы могли принять обоснованное решение о том, какой из них подходит для вашего приложения.Читай дальше, чтобы узнать больше.

Что такое шаровые и пробковые краны?

Начнем с основного определения шаровых и пробковых клапанов. Шаровые краны — это тип регулирующего клапана, внутри которого находится сферический диск . В этом диске есть отверстие, которое называется портом. Когда порт находится на одной линии с обоими концами клапана, клапан открыт и позволяет среде легко проходить через него. Когда порт перпендикулярен концам клапана, клапан закрывается и поток среды останавливается.

3-х компонентный шаровой кран

Плунжерный клапан назван так потому, что он имеет конический или цилиндрический диск, который напоминает заглушку . Пробка имеет один или несколько проходов, проходящих через пробку сбоку, которые позволяют жидкости проходить через них. Когда просверленный канал соответствует потоку, клапан открыт, и жидкость может свободно проходить через него. Когда заглушка поворачивается, твердая часть заглушки блокирует поток, тем самым закрывая клапан.

Источник: https: // blog.projectmaterials.com

И шаровые, и пробковые клапаны — это четвертьоборотные клапаны , это означает, что быстрый поворот привода на 90 градусов может помочь открыть или закрыть клапаны. Это быстродействующие клапаны, которые используются для операций герметизации и отсечки. Ни шаровые, ни пробковые краны не подходят для дросселирования. Вы можете изменить конструкцию и структуру любого клапана, чтобы сделать его пригодным для дросселирования, но это потребует очень дорогой настройки.

В чем разница между шаровыми кранами и пробками?

Шаровые и пробковые краны

очень похожи по своим основным функциям и применению.Оба являются регулирующими клапанами, которые используются для обеспечения герметичной отсечки в различных типах трубопроводов. Они также работают по тому же основному принципу, по которому перфорированный диск используется для запуска или остановки потока среды. Однако и отличий у них немало. Вот некоторые отличия шаровых кранов от пробковых:

Строительство

Как шаровые, так и пробковые клапаны оснащены дисками с отверстиями в центре клапана. Шаровой кран имеет сферический диск с полым центром.Плунжерный клапан имеет конический или цилиндрический диск с проходящими через него отверстиями. Диск или шар в шаровом клапане меньше по размеру, чем диск или пробка в пробковом клапане. По этой причине пробковый клапан обеспечивает более надежное перекрытие, чем шаровой клапан. Пробковые клапаны также меньше по размеру, чем шаровые краны. Их меньшая занимаемая площадь означает, что пробковые клапаны могут быть легко установлены в меньших по размеру единицах.

Источник: https://www.sciencedirect.com https://hardhatengineer.com

Функция

Шаровые и пробковые клапаны — это регулирующие клапаны, которые используются для запуска и остановки потока среды.Поверхность уплотнения пробкового клапана намного больше, чем у шарового крана. Цилиндрическая или коническая заглушка в клапане имеет большую площадь поверхности, поэтому она может обеспечить лучшее уплотнение. Однако чем больше площадь поверхности, тем больше крутящий момент на . Высокий крутящий момент делает клапан негибким и трудным в эксплуатации.

Плунжерный клапан против шарового клапана

Источник: https://www.sciencedirect.com http://www.wermac.org

С другой стороны, шаровые краны

обеспечивают работу без крутящего момента.Меньшая площадь поверхности может привести к низкой герметичности, но новые достижения в области химических герметиков и инъекций уплотнения означают, что шаровые краны могут легко решить эту проблему. Шаровые краны менее тяжелые, чем пробковые. Поскольку плунжерные клапаны имеют в центре сплошной диск или заглушку большего размера, они также тяжелее. Это причина, по которой пробковые клапаны обычно используются в небольших приложениях, поскольку большие пробковые клапаны дороги в изготовлении и могут стать очень тяжелыми.

Техническое обслуживание

Регулирующие клапаны нуждаются в регулярном техническом обслуживании для обеспечения эффективной работы.Шаровые краны трудно обслуживать, поскольку шар или диск расположены глубоко внутри клапана и к ним нелегко получить доступ. Фактически, одним из основных недостатков шаровых кранов является то, что со временем в полости корпуса клапана накапливаются частицы среды, которые затем трудно удалить.

Источник: https://blog.projectmaterials.com

Пробковые клапаны легче обслуживать, поскольку пробку легко снимать и чистить. Это также обеспечивает легкий доступ к остальной части корпуса клапана, поэтому его можно обслуживать без особых хлопот.Плунжерные клапаны имеют более простую конструкцию, в них мало движущихся частей. Они также меньше по размеру, чем большинство обычных клапанов. Это упрощает ремонт и обслуживание.

Типы

Шаровые краны — это универсальные регулирующие клапаны. Они бывают разных типов в зависимости от их структуры и функции. По этой причине они являются одними из самых популярных клапанов, используемых сегодня в трубопроводной промышленности. Вы можете найти шаровые краны с полным и уменьшенным проходом. Полнопроходные шаровые краны обеспечивают беспрепятственный поток среды через клапан. Клапаны с уменьшенным отверстием или клапаны с уменьшенным отверстием ограничивают поток среды, поскольку размер отверстия меньше диаметра трубопровода.

Цельный шаровой кран из нержавеющей стали

Шаровые краны также могут быть плавающими или цапфовыми. Шаровые краны с плавающей запятой используются в приложениях, где требуется двунаправленная отсечка. Шаровые краны на цапфе используются при работе с высоким давлением и температурой.

Плавающий шаровой кран vs.Шаровой кран на цапфе

Пробковых клапанов не так много типов, как у шаровых кранов. Большинство пробковых клапанов являются полнопроходными, особенно клапаны с прямоугольным отверстием . Круглый канал и алмазный канал Клапаны также могут иметь уменьшенные отверстия, но их можно использовать только в приложениях с низким давлением.

Источник: https://hardhatengineer.com

В основном есть два типа пробковых клапанов: пробковые клапаны со смазкой и пробковые клапаны без смазки. Плунжерные клапаны со смазкой обычно изготавливаются из металла и имеют камеру для смазки, которая постоянно смазывает плунжер клапана. Смазываемая пробка легче перемещается, у нее низкое трение и она устойчива к коррозии. Плунжерные клапаны со смазкой могут использоваться в более крупных приложениях и при работе в условиях высоких температур.

Источник: https://hardhatengineer.com

Пробковые клапаны без смазки имеют неметаллическую эластомерную втулку, которая устанавливается между пробкой и корпусом клапана.Эта втулка снижает трение между заглушкой и корпусом. Однако неметаллическое седло означает, что этот тип клапана не может использоваться в высокотемпературных условиях.

Долговечность

Обычно шаровые краны имеют больший срок службы, чем пробковые краны. Плунжерный клапан должен иметь дело с большим крутящим моментом, и большая часть его поверхности контактирует со средой. Это означает, что клапан больше изнашивается и более подвержен коррозии. Шаровые краны имеют специальные механизмы, предотвращающие постоянный контакт среды с диском.Хотя у него больше движущихся частей, низкий крутящий момент означает меньший износ.

Возможность управления

Шаровыми кранами

можно управлять с помощью ручных, электрических, гидравлических, пневматических и многих других типов приводов. Их легко открывать и закрывать, и они требуют очень небольшого усилия даже при работе в условиях высокого давления. Пробковые клапаны могут управляться как с ручными, так и с электрическими приводами. Они также могут управляться с помощью пневматических приводов, но они очень дороги в установке.Пробковые клапаны могут быть трудно открывать и закрывать при работе с высоким давлением из-за большого крутящего момента. Это причина, по которой пробковые клапаны обычно не используются для более крупных приложений.

Настройка

Шаровые и пробковые краны могут быть адаптированы к конкретным условиям применения. Однако шаровые краны имеют больше возможностей для настройки, чем пробковые краны. Огромное разнообразие шаровых кранов, доступных на рынке, означает, что у вас есть из чего выбрать. Шаровые краны могут быть однонаправленными, двунаправленными или разнонаправленными.Они могут иметь одно-, двух- или трехкомпонентный корпус, а также иметь несколько портов. Вы можете найти шаровые краны с разъемным корпусом и с разъемным корпусом с верхним, торцевым, боковым входом. Шаровые краны также могут быть настроены на двойную блокировку и спуск воздуха.

4-ходовой пробковый клапан и шаровой кран с разъемным корпусом

Источник: https://hardhatengineer.com https://hardhatengineer.com

Пробковые клапаны также могут быть изготовлены по индивидуальному заказу, но в ограниченном объеме. Это потому, что они имеют простую структуру и мало возможностей для улучшения.Вы можете найти на рынке многоходовых пробковых клапанов , которые начинаются с 2 портов и доходят до 5 портов. Хотя при эксплуатации многопортовых клапанов необходимо соблюдать осторожность, поскольку они могут не обеспечивать очень плотное перекрытие. Все другие виды настройки пробкового клапана, такие как установка электрических или пневматических приводов или добавление антифрикционных компонентов, очень дороги.

Каковы области применения шаровых и пробковых кранов?

Шаровые и пробковые краны широко используются в различных трубопроводах.Пробковые клапаны используются для обеспечения герметичного перекрытия пузырьков в жидкостях, таких как воздух, газ, пар, углеводороды и т. Д. Пробковые клапаны являются популярными клапанами, которые используют при работе с шламами, грязью и сточными водами, поскольку они имеют большую площадь поверхности и обеспечивают неограниченный поток среды. Усиленные пробковые клапаны используются для обеспечения герметичности при работе с агрессивными или твердыми средами. Простая рабочая структура и антикоррозионные свойства делают их наиболее надежным вариантом отключения в критических областях применения.

Шаровые краны используются во многих отраслях промышленности. Их универсальность делает их популярным выбором для турбинных узлов, линий подачи газа, компрессорных узлов, заводов по производству сырой нефти, узлов генераторов, полимерных заводов, узлов сепараторов, заводов СПГ, промышленных газовых заводов, промышленных газоперерабатывающих заводов, нефтебаз, линий подачи сырья для нефтеперерабатывающих заводов. , переработка углеводородов и приложения для автоматизированных процессов. Шаровые краны высокого давления используются в подводных, подземных и криогенных работах. Шаровые краны из нержавеющей стали используются в охлаждающей воде, питательной воде, нефтепереработке, опреснении и пивоварении.

Заключение

Шаровые и пробковые клапаны — это регулирующие клапаны, которые используются для обеспечения герметичности пузырьков во многих различных областях. Хотя пробковые клапаны обладают лучшими герметизирующими способностями, они сложны в эксплуатации, дороги и тяжелы для крупномасштабного использования. Шаровые краны могут иметь менее впечатляющие герметизирующие свойства, но они просты в эксплуатации и могут быть легко расширены для более крупных приложений. Кроме того, их герметичность может быть улучшена с помощью дополнительных технологий и механизмов.В наших каталогах вы найдете широкий выбор шаровых и пробковых кранов. Если вам нужен совет по поводу ваших потребностей в клапанах, свяжитесь с нами, чтобы узнать мнение экспертов о ваших областях применения.

Проходной клапан VS. Задвижка: разница между ними

Задвижки и шаровые краны — два наиболее распространенных клапана, используемых в промышленности. Оба они вносят большой вклад в любые промышленные услуги. Они могут выглядеть одинаково, но эти клапаны работают по-разному. В этой статье вы узнаете, что делает затвор и шар по отдельности уникальными, а также основные различия между этими двумя клапанами.

Задвижка

Задвижка — это линейная задвижка, относящаяся к семейству запорной арматуры. Задвижка, отличающаяся клиновидным диском, обычно используется для изоляции среды, поскольку она может плотно закрывать среду. Этот тип клапана может использоваться там, где требуется герметичное уплотнение. В более толстых и вязких средах используется особый вид задвижки — ножевые задвижки.

Задвижки обеспечивают небольшие перепады давления, так как на пути потока среды нет препятствий.Затвор приводится в действие диском затвора, перемещающимся вверх, чтобы открыть клапан. Он закрывается, перемещая диск вниз, чтобы встретиться с седлами. Диск задвижки может иметь форму клина, ножа или параллельную.

Источник: https://www.sciencedirect.com

Хотя он имеет некоторую дроссельную способность, задвижка не используется для регулирования потока среды. Его диск тонкий, поэтому вибрация носителя приводит к смещению этого тонкого диска со своего гнезда.Это состояние вызывает повреждение и сокращает срок его службы. Чтобы продлить срок службы клапана, задвижка должна полностью открываться или полностью закрываться во время использования.

Проходной клапан

Проходной клапан также является членом семейства клапанов линейного перемещения. В его функции входит остановка и запуск средств массовой информации, а также регулирование потока средств массовой информации. Благодаря своей конструкции шаровой клапан обеспечивает герметичное уплотнение с меньшей вероятностью утечки.

Шаровой клапан правильно назван так из-за его традиционной конструкции корпуса, аналогичной корпусу шаровых.Однако, как сказал бы вам один китайский производитель задвижек, современные шаровые краны могут адаптироваться к другим формам корпуса. Диск, похожий на заглушку, разрешает или запрещает поток мультимедиа.

Седла задвижки параллельны потоку среды, поэтому при включенном клапане эрозия седла меньше. Это также делает шаровой клапан отличным дроссельным клапаном. Обратной стороной является высокий перепад давления из-за его конструкции.

Источник: https: // www.sciencedirect.com

Если вы посмотрите на изображение выше, вы заметите, что клапан заставляет среду изменять направление потока точно внутри клапана. Кроме того, поток среды внутри клапана зависит от пространства между седлом и диском. Чем дальше они находятся, тем больше жидкости поступает.

Проходные клапаны отлично подходят для применений, где безопасность и утечки являются основными проблемами. Эти клапаны часто имеют конструкцию с входом сверху, то есть доступ к внутренним компонентам клапана осуществляется сверху.

Задвижка и запорная арматура

Всегда есть сравнение между задвижкой и шаровым клапаном. Члены семейства линейных клапанов, вы найдете эти два тандема в трубопроводных системах. Как бы вы использовали эти два? Посмотрите на различия между ними ниже:

Одно из основных различий между задвижкой и шаровым клапаном заключается в том, как они выглядят. Конструкция задвижки намного проще. Большая часть его внутренних компонентов расположена в верхней части корпуса клапана.Когда его включают, его корпус становится полым. Вот почему есть небольшой перепад давления. Задвижка может иметь поднимающийся или неподнимающийся шток.

Напротив, многие детали шарового клапана находятся внутри самой полости. Поскольку его основная цель — дросселировать и обеспечивать принудительное отключение, конструкция допускает наличие препятствий, которые помогают шаровому клапану в этой цели. Конструкция также позволяет изменять направление потока и скорость, что способствует значительному падению давления. У земного шара поднимающийся стебель.

Задвижка подходит для применений, где падение низкого давления имеет первостепенное значение. Это разнонаправленный клапан. Глобус лучше всего использовать в приложениях, где резкие перепады давления не являются проблемой. Этот клапан однонаправленный.

Задвижка не предназначена для регулирования расхода; это для изоляции СМИ. Задвижка не может справиться с силой потока среды в частично открытом положении. С другой стороны, шаровой клапан больше похож на регулирующий клапан.

В рабочем механизме задвижки диск застревает между седлами. Его движение находится под прямым углом по отношению к медиа-потоку. Он обеспечивает либо полный поток, либо его отсутствие. Если вы откроете клапан, пространство для потока будет таким же большим, как и полость клапана, с небольшим дополнительным пространством, где расположены шток и седла, как вы могли заметить на первом изображении.

Чем отличается шаровой кран от клапана OS&Y

22 февраля 2021

Шаровой кран и клапан OS&Y — два наиболее часто используемых клапана для стандартной водопроводной сети.Оба клапана имеют одинаковую функциональность, они служат для включения и выключения вашей водопроводной сети. Когда клапан открыт, вода будет течь через вашу трубу и клапан. Когда клапан закрыт, вся вода остановится на клапане.

Каждый из двух клапанов должен использоваться по-разному, с разными размерами и типами труб. Шаровые краны работают именно так, как звучит: внутри клапана есть шар, который вращается, когда клапан открывается и закрывается. Он работает, когда ручка перемещается на девяносто градусов или четверть оборота.

Когда ручка шарового клапана находится на одной линии с клапаном, это означает, что клапан находится в открытом положении.

Шаровой кран в открытом положении

Когда вы поворачиваете клапан на четверть и он находится в перпендикулярном положении, он находится в закрытом положении. Шаровой кран можно использовать в Нью-Йорке в соответствии с правилами водопровода для любых бытовых водопроводных сетей размером 2 дюйма или меньше.

Клапан OS&Y (наружный винтовой и желточный) в основном используется для любого водопровода размером 3 дюйма или больше, а также для любого водопровода, который подает воду в здание для защиты от пожара.Вода регулируется заслонкой, которая опускается и поднимается из корпуса клапана.

Уникальной особенностью клапана OS&Y является то, что шток выступает из клапана при открытом корпусе. Шток служит для визуальной помощи, чтобы определить, открыт или закрыт клапан.

Поворот ручки клапана поднимает шток, который также поднимает заслонку, и открывает клапан, позволяя воде течь. При повороте по часовой стрелке шток опускается в корпус клапана, закрывая затвор и останавливая любой поток воды.

Клапан OS&Y в открытом положении

Функциональность штока является основной причиной, по которой клапаны OS&Y требуются на любых водопроводных головках спринклерных оросителей или на водопроводе 3 ″ или больше в соответствии с правилами водопровода Нью-Йорка.

Несколько ключевых моментов

1. Оба клапана должны иметь список UL для андеррайтинговых лабораторий.
2. Клапан OS&Y должен быть заблокирован в открытом положении для обеспечения противопожарной защиты
3. Оба клапана должны быть того же размера, что и трубопровод подачи воды.

Свяжитесь с Харрисом @ 718-280-9525

Шаровые, запорные и запорные клапаны

Клапан используется для управления потоком жидкостей и газов. А шаровые, задвижки и запорные клапаны используются для управления потоком жидкостей. Эти клапаны во всех формах используются для создания водных путей, поэтому важно понимать различия и их использование.

ШАРОВЫЕ КЛАПАНЫ

Шаровой кран, сделанный из твердых элементов, отличается высокой прочностью и способностью безупречно функционировать даже после длительного простоя. Он имеет сферу из латуни, нержавеющей стали или хромированной латуни, встроенную в канал. Сверху сферы прикреплен рычаг, который может двигаться только на четверть оборота. Когда уровень расположен параллельно трубе, сфера позволяет воде течь. Когда рычаг расположен перпендикулярно трубам, твердая сфера блокирует поток воды.Расход воды регулируется перемещением рычага от 0 до 90 градусов относительно трубы, к которой он прикреплен.

С другой стороны, у вас есть возможность частично пропускать воду по трубам, удерживая рычаг между двумя пределами, но из-за давления воды водопроводные трубы могут деформироваться.

Преимущество этого типа клапанов в том, что вы можете легко и быстро открывать или закрывать их. Однако гидравлический удар по сфере и стенкам трубы все время, за исключением случаев, когда она полностью открыта для направления воды.

ПРОФИЛЬНЫЙ КЛАПАН

Проходной клапан — это клапаны с колесом, которые при включении уменьшают поток воды через трубопровод с помощью набора неподвижных кольцевых седел в сферическом корпусе. Проходные клапаны содержат сферическую область, разделенную на 2 половины отверстием, образующим седло. К этому седлу можно прикрутить заглушку с помощью колеса, которое может контролировать поток воды или полностью его останавливать.

Трудно понять, открыт или закрыт запорный клапан, особенно если он частично открыт.Кроме того, им нельзя управлять одной рукой, как в случае с шаровым краном.

ЗАДВИЖКИ

Запорные клапаны используются для управления потоком жидкости и обычно приводятся в действие поворотом колеса, а заслонка перемещается вверх и вниз. Когда колесо поворачивается, чтобы опустить заслонку, и она достигает самого нижнего положения, оно блокирует поток воды. Когда колесо вращается в обратном направлении, заслонка находится в самом верхнем положении, и вода может течь беспрепятственно.

Довольно легко понять, в каком положении находится шибер, посмотрев на поднимающиеся штоки, которые являются частью задвижек.Если штоки поднимаются и видны, это означает, что задвижка открыта, а когда штоки не видны, это означает, что клапан закрыт.

Задвижки остаются в контакте с проточной водой и, следовательно, очень подвержены коррозии и впоследствии перестают работать и в конечном итоге ломаются. Поскольку он эксплуатируется медленно, вероятность гидравлического удара незначительна.
