Разница задвижка и вентиль – Типы трубопроводной арматуры и её конструктивные разновидности. Задвижки, вентили, клапаны, краны, заслонки, регуляторы и их отличия. | Трубопроводы

Содержание

Задвижка и вентиль: разница

Вентили и задвижки – неотъемлемые элементы инженерных коммуникаций, которые выполняют функцию открытия и перекрытия подачи вещества, транспортируемого по трубопроводу (газ, вода, сжатый воздух, нетепродукты и прочее). Несмотря на аналогичное назначение, эти разновидности запорной арматуры имеют функциональные и конструктивные отличия, которые играют решающую роль при выборе того или иного прибора.

Конструкционные особенности

Такая запорная арматура как задвижка клиновая AVK Ду50, шиберная или фланцевая Ру 10 подачу рабочей среды перекрывает специальной заслонкой, которая опускается в перпендикулярном потоку направлении. Различают еще шланговые и параллельные задвижки, а по конструкции шпинделя они бывают вращаемыми и выдвижными. В инженерных коммуникациях устанавливаются преимущественно приборы, диаметр проходного отверстия которых совпадает с сечением трубопровода. Суженные задвижки используются в основном для уменьшения крутящих моментов, что повышает износоустойчивость уплотнительных поверхностей.

Вентиль отличается простотой конструкции. Состоит из седла и клапана со шпинделем с резьбой и рукояткой, которые обеспечивают открытие и перекрытие движения вещества. Клапан прижимается к седлу в горизонтальных плоскостях параллельно направлению транспортируемой жидкости. Для этого внутри запорной арматуры выполняется двойной изгиб потока под 90°, что существенно увеличивает сопротивление.

Запорный клапан вентиля гораздо легче перекрыть при высоком давлении в системе, но чтобы отжать его от седла необходимо значительное усилие. Конструкция задвижек не предполагает наличия изгибов, поэтому сопротивление в ней отсутствует.

Вывод: 3 характерных отличия задвижек от вентилей

  1. Задвижка только открывает или перекрывает подачу. Вентилем можно регулировать количество или расход подаваемой жидкости или газообразного вещества.
  2. Задвижки наиболее эффективны при больших диаметрах трубопровода с высоким давлением, так как запорный орган перемещается перпендикулярно потоку в трубопроводе, а одностороннее давление обеспечивает плотное примыкание заслонки к седлу. В вентиле перекрытие осуществляется в горизонтальных плоскостях параллельных направлению транспортируемого вещества, поэтому с его помощью легче перекрыть подачу при большом напоре, но труднее открыть.
  3. Конструкция вентиля простая, чем обусловлена более низкая его цена.

www.hugebuilding.ru

Чем отличается вентиль от задвижки по своим функциям

Практически ни одна трубопроводная система не обходится без важнейших элементов, предназначенных для перекрытия или контролирования рабочего потока внутри нее. В бытовых условиях для этих целей обычно используют клапаны. Вентили и задвижки — это более габаритные устройства, которые применяются на крупных инженерных магистралях. Между ними много общего, но, тем не менее, это разные элементы, которые отличаются друг от друга функционально и имеют разное конструктивное строение.

Общие свойства

Задвижки и вентили применяются в качестве запорного устройства в канализационных, водопроводных, газопроводных магистралях.

По конструкции каждый из элементов рассчитан на использование в системах с большими показателями давления. Это свойство отражается на цене (задвижки и вентили дороже обычных клапанов), но однако позволяет использовать устройства в системах, где другие конструкции будут малоэффективны.

Оба элемента монтируют к трубе посредством фланцев и муфт, а также сварным способом, т.е элементы могут быть частью или разборного, или монолитного устройства.

Конструктивно и та, и другая конструкция представляет собой литой корпус и запорный элемент для регулирования потока.

Особенности строения

Отличие элементов заключается в самой конструкции запорных элементов: у задвижки это клин, шибер или параллельный запор из одного или двух дисков, который движется перпендикулярно потоку, закрывая проходное отверстие, у вентиля — клапан со шпинделем на резьбе.

Задвижка

Задвижка — деталь для перекрытия проходного отверстия. Бывают шиберными, шланговыми и параллельными, что обусловлено особенностью конструкции.

Элементы задвижки:

  • корпус из чугуна, стали, латуни,
  • крышка корпуса из того же материала, что и корпус,
  • запор (клин, шибер, диски),
  • шпиндель (шток на резьбе) выдвижной или вращаемый,
  • маховик или редукторный привод (для автоматического управления).

В трубопроводах чаще всего устанавливаются полнопроходные устройства, у которых диаметр проходного отверстия равен диаметру трубы, но в некоторых случаях используют суженные задвижки для снижения износа уплотнителей.

Задвижки более эффективно работают на крупных магистралях, где диаметр трубы выше 300 мм, и уровень давления повышенный. Задвижка лишена изгибов, и следовательно, не создает лишнего сопротивления. Одностороннее давление плотно прижимает заслонку к седлу, поэтому устройство оказывается более надежным и прочным.

Вентиль

Запорное устройство для систем различного назначения, в котором проходное отверстие перекрывается с помощью клапана.

Элементы конструкции:

  • корпус вентиля может быть выполнен из чугуна, стали, бронзы;
  • седло для запорного клапана;
  • сам клапан со шпинделем на резьбе;
  • рукоять для вращения

В качестве запорного элемента используется клапан, который прилегает к седлу параллельно движению рабочей среды и разделяет ее поток под прямым углом, сужая проходные отверстия. При этом сопротивление только усиливается, что создает дополнительную механическую нагрузку на запорную арматуру.

Функциональные особенности

И то и другое устройство призвано перекрывать поток транспортируемой рабочей среды в трубах, с той лишь разницей, что вентиль способен ограничивать и полностью перекрывать движение, а задвижка может находится лишь в двух положениях: либо в закрытом, когда движение прекращается, либо в открытом, когда поток свободно циркулирует.

В чем принципиальное отличие устройств

Отличия двух запорных элементов можно обозначить тремя константами:

  1. Запорный элемент в задвижке движется перпендикулярно движению рабочей среды, в вентиле — параллельно. Поэтому задвижка — более прочное и надежное устройство.
  2. Вентиль по цене более экономичен, поскольку его конструкция проще.
  3. Задвижка призвана лишь полностью перекрывать или полностью открывать движение потока, тогда как вентиль способен его регулировать.

infotruby.ru

разница в конструкции и функциях

Запорная арматура играет регулирующую и антиаварийную роль в работе трубопроводной системы. Основные ее элементы задвижка и вентиль имеют разницу в конструкции, принципе действия, при одинаковых эксплуатационных требованиях к ним. Знание этих отличий позволит установить такой элемент, который обеспечит наибольшую эффективность работы сети.

Запорная арматура

Что понимают под  вентилем

Вентиль – запорный элемент трубопровода, который может не только перекрывать поток рабочего вещества, но и регулировать его. Его конструкция позволяет устанавливать регулируемый поток: от максимального до полного его прекращения с рядом средних значений.

Конструктивные особенности в

Основные детали:

  • Корпус. Чаще всего литой, но есть модели с разборными частями. Имеет два отверстия, через которые проходит жидкость, газ. Внутри устанавливается запорный механизм. Для монтирования в трубопроводную систему имеет две резьбы или отверстия под фланцевое крепление. Вентиль будет проходным, если эти патрубки крепления расположены с противоположных сторон. К категории углового относят вентиль со взаимно перпендикулярными осями.
  • Запорное устройство. Запор – система клапана со шпинделем, которые соединены резьбой с направляющими. Клапан по форме затвора бывает игольчатым и тарельчатым.
  • Маховик. Это выведенная наружу ручка вентиля, создающая нагрузку на резьбу. Вращение рукоятки опускает и поднимает клапан.

Уплотнители для качественного перекрытия используются в некоторых видах.. При открытии вентиля тарелка отрывается от седла.

Виды вентилей

Как правильно установить

Фитинг устанавливается так, чтобы поток рабочей среды изгибался под прямым углом дважды в двух параллельных плоскостях. В этом случае жидкость или газ подтекает под тарелку, чем создает давление на нее при режиме работы «закрыто» с бока седла. Это давление несколько помогает отрыву тарелки от седла при открытии вентиля.

Обратить внимание! Если направление потока противоположное, тогда при открытии его давление создаст дополнительную нагрузку на клапан и может сорвать шток.

Виды запорного устройства вентиля

По типу запора вентили классифицируют на

  • Клапанные (вентильный кран). Имеет две перегородки, делящие корпус на две части. Перегородка может быть выполнена в виде конуса. Клапан как часть штока упирается в эластичную прокладку, контактирующую с седлом. Поворот резьбового соединения поднимает и опускает клапан. Такой вид вентиля рассчитан на поток высокого давления, прост в управлении, его запорное устройство при поломке легко заменяется. Недостатком считается быстрый износ резиновой прокладки.
  • Шаровой или кран. Запирающее устройство выполнено в виде шара со сквозной прорезью. Размер прорези определяется необходимым потоком рабочей среды. Чтобы полностью перекрывать поток шар перемещают так, чтобы его прорезь была ориентирована перпендикулярно к потоку. Такой вентиль теряет свою регулирующую функцию.

Что понимают под задвижкой

Задвижка – запорный элемент трубопровода, у которого затвор перемещается перпендикулярно к оси потока рабочей среды. Имеет возможность только полностью перекрывать поток без функции регулирования.Блокирующий элемент задвижек перемещается вверх – «открыто», вниз – «закрыто».

Виды задвижек

Конструктивные особенности задвижек

Основные детали:

  • Корпус. Изготавливается литьем.
  • Запорный механизм. Имеет форму клина, который скрывается в верхней части седла в закрытом положении.
  • Маховик. Имеет ручку с резьбой, соединенной с клином.

При повороте маховика, клин уходит вниз, попадает в нижнюю часть поверхности седла с резиновыми уплотнителями и перекрывает проходное отверстие. За счет постоянного трения клина об уплотнитель, последний быстро приходит в негодность.

Важно! Задвижку можно устанавливать независимо от направления потока в трубе, за счет перпендикулярной ориентации запорного механизма и полного отсутствия сопротивления движения смеси.

Задвижка в разрезе

Материал для изготовления запорной арматуры

Различают вентили и задвижки для установки в трубопроводах на внутренних (укрытых) и наружных участках. Распространенными являются запоры из латуни, бронзы, стали, в том числе и нержавеющей, чугуна. В последнее время распространение получили пластиковые вентили. При выборе запорной арматуры руководствуются такими факторами:

  • Из латуни и бронзы изготовляют самые надежные, долговечные, функциональные устройства. Они подходят для любого типа рабочей смеси. Хорошо зарекомендовали себя вентили из этих материалов в системах отопления: из-за отсутствия накипи, нет потерь тепла. Главный недостаток – высокая стоимость, что не позволяет их применение для труб большого диаметра;
  • Наружные участки трубопроводов, трубы большого диаметра оснащаются запорной арматурой их чугуна и стали. Эти материалы достаточно прочные, чтобы выдерживать нагрузочное высокое давление в магистрали, но при этом значительно дешевле аналогов из бронзы, латуни;
  • Самый распространённый и оптимальный вариант в соотношении «цена-качество» для внутренних водо-, газо-, теплосетей – нержавейка. По своим эксплуатационным характеристикам вентили из нержавеющей стали подходят для установки на всех внутренних трубопроводных сетях, даже при высоком давлении. Но не рекомендуется перекрывать такими запорами трубы с горячими смесями. Внутри устройства со временем образуется накипь, что вызывает уменьшение пропуска жидкости;
  • Бюджетный вариант – пластиковая запорная арматура. Не рекомендуется для использования в промышленных магистралях, на внешних участках систем индивидуального газо-, водоснабжения. Подходит для внутренних помещений. Устанавливается только на пластиковые трубы.
Латунный фитинг

Общие признаки запорной арматуры

Вентили и задвижки предназначены для остановки потока рабочей смеси в трубопроводах различного назначения. Они могут монтироваться на резьбу или фланец. Для трубопроводов с давлением 1,6 Мпа функциональным, долговечным считается резьбовое соединение. Промышленные инженерные системы с рабочим давлением более 10 Мпа из чугунных (стальных) элементов перекрываются запорной арматурой установленной на фланцы. Вентили из пластика навариваются особой сваркой.

Цена формируется из стоимости материала, особенностей конструкции, используемых дополнительных деталей.

Характерные отличия

В общем варианте основных отличий четыре:

  • Вентиль имеет дополнительный функционал в виде регулирования потока жидкости, газа. Задвижка служит только для перекрытия трубы;
  • Задвижки чаще применяются для труб большого диаметра, находящихся под высоким давлением, где у них за счет одностороннего давления заслонка очень плотно примыкает к седлу. Вентили в таких условиях быстрее и легче перекрывают трубопровод, но открытие затруднено. При сильном гидравлическом ударе может прийти в негодность запорный механизм;
  • Задвижки быстрее выходят из строя, так как внутренние уплотнительные кольца седла изнашиваются;
  • Блокирование подачи жидкости, газа в вентиле происходит в параллельной плоскости, а в задвижке – в перпендикулярной;
  • Цена на вентили более высокая.
Участок магистрального трубопровода

Все виды запорной арматуры служат имеют свои особенности. Зная чем в конструкции отличается вентиль от задвижки, подбирается тот вариант, который обеспечит бесперебойную работу системы.

znatoktepla.ru

Чем отличается затвор от задвижки

Затворы и задвижки в различных конструкциях выполняют схожую функцию. Но различаются они между собой заметно. В чем специфика соответствующих механизмов?

Что представляет собой затвор?

Прежде всего, стоит отметить, что затворы и задвижки можно рассматривать в разных контекстах. В основном они сопоставляются как элементы, выполняющие определенные функции в конструкции трубопроводов.

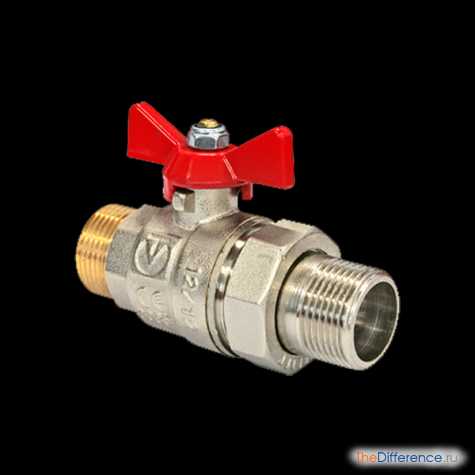

Затвор

Затвор — чаще всего запорное устройство. Но в некоторых случаях он используется и для регулирования интенсивности потока жидкости или газа в трубопроводе.

Затвор имеет довольно простую конструкцию: в нем есть блокирующий клапан в форме диска, который можно посредством рычага поворачивать вокруг оси. В положении «закрыт» данный диск перпендикулярен потоку воды. В положении «открыт» — параллелен ему.

Конструкция затвора может предусматривать также размещение регулирующего клапана и в промежуточных положениях — так, чтобы движение потока в трубопроводе осуществлялось с желаемой интенсивностью.

Как правило, герметичность блокировки потока с использованием затворов — если говорить о положении «закрыто» клапана — относительно невысока. Поэтому соответствующее устройство чаще всего задействуется в крупных трубопроводах. В них обычно нет высоких требований к герметичности запорной арматуры, поскольку давление в потоке, как правило, в таких типах инфраструктуры относительно небольшое. К подобным трубопроводам относятся те, что входят в состав вентиляционных, тепловых, газовых магистралей.

Основные достоинства затворов:

  • несложная конструкция;
  • простота монтажа и поддержания функциональности;
  • небольшой вес, длина;
  • оперативность установки регулирующего диска в крайние положения — «открыто» и «закрыто».

В числе недостатков соответствующих устройств:

  • невысокая герметичность;
  • необходимость задействования во многих случаях больших энергозатрат для смены позиции диска с «открыт» на «закрыт» и наоборот;
  • важность инсталляции в ряде случаев редуктора по причине возможности появления крутящих моментов в процессе работы дисков.
к содержанию ↑

Что представляет собой задвижка?

Задвижка — это, как и затвор, запорное устройство, используемое в конструкции трубопроводов. В большей степени, чем затвор, оно приспособлено к регулированию интенсивности потока жидкости или газа в магистрали. Конструкция задвижки также не отличается особой сложностью: в ней, как и в затворе, есть блокирующий клапан, однако не поворотный, а передвигающийся поперек трубопровода вправо-влево или вверх-вниз.

Задвижка

Условно говоря, в крайнем левом или верхнем положении задвижка может обеспечивать свободный поток жидкости или газа по магистрали. В крайнем правом или нижнем соответственно — полностью блокировать движение вещества. В срединном положении задвижка, таким образом, снижает интенсивность потока примерно на 50 %. При ее движении левее или вверх (если следовать нашему примеру) данный процент увеличивается. При перемещении задвижки правее или вниз — наоборот, уменьшается.

Следовательно, рассматриваемое запорное устройство позволяет очень плавно регулировать интенсивность потока жидкости или газа в трубопроводе, и в этом заключается его главное преимущество. Задвижка к тому же характеризуется высокой герметичностью. Поэтому ее можно инсталлировать на трубопроводах с небольшим диаметром и значительным давлением потока. Например, на водопроводных трубах, нефтепроводах.

Но есть у задвижек и недостатки:

  • во многих случаях сложный ремонт и обслуживание;
  • относительно невысокая оперативность доведения клапана до позиции полного открытия или закрытия;
  • размещение зачастую на большой строительной высоте — в силу специфики конструкции.
к содержанию ↑

Сравнение

Главное отличие затвора от задвижки заключается в том, что в первом запорном элементе клапан представлен диском, который вращается вокруг своей оси. Во втором — перемещается вверх-вниз или вправо-влево перпендикулярно потоку. Разница между рассматриваемыми устройствами также заметна с точки зрения:

  • их герметичности;
  • приспособленности к работе под высоким давлением потока;
  • оперативности выставления блокирующих клапанов в положение «открыто» или «закрыто» на устройствах.

Как следствие — могут наблюдаться отличия между рассматриваемыми запорными приспособлениями и с точки зрения сферы их применения.

Более наглядно изучить то, в чем разница между затвором и задвижкой заключается с точки зрения указанных параметров, нам поможет небольшая таблица.

к содержанию ↑

Таблица

ЗатворЗадвижка
Что общего между ними?
Затвор и задвижка используются в качестве приспособлений для регулирования интенсивности или блокировки потока жидкостей и газов в трубопроводах
В чем разница между ними?
Основной блокирующий элемент в затворе — клапан в форме диска, вращающийся вокруг своей осиОсновной блокирующий элемент в задвижке — клапан, движущийся параллельно потоку в трубопроводе вверх-вниз или вправо-влево
Обеспечивает менее герметичную блокировку потокаОбеспечивает более герметичную блокировку потока
В меньшей степени приспособлен для установки на трубопроводы с высоким давлениемВ большей степени приспособлена для установки на трубопроводы с высоким давлением
Позволяет более оперативно полностью открыть или закрыть потокТребует больше времени на полное открытие или закрытие потока
Применяется в основном в газопроводах, тепловых, вентиляционных магистраляхПрименяется в водопроводных магистралях, нефтепроводах

thedifference.ru

в чем разница между шаровым и задвижкой

Для специалистов, работающих на промышленных предприятиях, важно знать, в чем заключаются отличия крана от задвижки или вентиля.

Общая информация

Кран — приводная арматура, использующаяся для изготовления трубопровода, где происходит вращение затворного клапана вокруг собственной оси в перпендикулярном направлении. Элемент включает две составляющие:

  • Пробка подвижного вида;
  • Статичный корпус.
Рис 1. Как устроена конструкция

Вентиль — арматура приводного вида, где конструкция перемещается по потоку и заходит на седло.  Предназначен для непосредственного открывания или закрывания, регулирования потока любой среды.

В чем основные различия

Принято выделять в зависимости от предназначения три вида арматуры:

  1. Приводной.
  2. Регулирующий.
  3. Запорный.

В некоторых классификациях добавляется предохранительная группа.

Рассматривая основные различия между вентилем и шаровым краном, стоит отметить, в первом креплении допустима регулировка потока жидкости. Шаровой кран не способен выполнить данную задачу. На основании действующих правил, контролировать и изменять поток жидкости, используя шаровой кран, категорически запрещено техникой безопасности. В первую очередь это обосновано ограниченностью функций, поскольку регулировщик может только открыть или закрыть поток.

При помощи вентиля допускается изменения рабочего давления и вследствие напора воды в трубопроводах.

Всему виной конструктивные отличия, определяющие функции и использование элементов. Рассматривая главные элементы неподвижного корпуса вентиля, в нем механизм затворный «садится» на седло. Его движение осуществляется по направлению потока.

При эксплуатации крана, повороты осуществляются вокруг собственной оси. Если понадобятся дополнительные элементы, сантехниками используются шаровые элементы. Когда шар начинает поворачиваться, автоматически изменяется диаметр в отверстии.

Вентиль снабжен грундбуксой. При вкручивании/выкручивании штоков происходит движение клапана вверх и вниз.

Сравнивая обе конструкции, можно сделать несколько выводов:

  1. Кран находится в положениях закрыто и открыто.
  2. Вентиль способен в дополнении регулировать напор.
  3. Чтобы визуально распознать вентиль это или кран, достаточно обратить внимание на ручку. У крана ее устройство достаточно простое, в отличие от вентиля (здесь он представлен в виде барашка).

Рассматривая основные типы запорной арматуры, рекомендуется рассмотреть еще один популярный элемент – задвижку.

Существует несколько видов кранов, исходя из тела вращения:

  • Конусный. Визуально напоминает форму усеченного конуса. Отверстие можно увидеть прямоугольной или круглой формы. Чаще всего эксплуатируется в газоснабжении. Пользуется популярностью, благодаря стоимости.
Рис 2. Конусный
  • Цилиндрический. Главный регулировщик системы отопления. Может осуществлять вертикальное перемещение для регулирования потока жидкости.
Рис 3. Цилиндрический
  • Шаровой. Без него не может обойтись ни один сантехник. Отверстие сделано в округлой форме, через которое проходит среда.
Рис 4. Шаровой

Для чего нужна задвижка, основные плюсы и нюансы

Вид арматуры, где деталь регулировки перемещается в перпендикулярном положении, движется по направлению потока. Среди представителей данной категории, задвижка считается более актуальной.

Рис 5. Задвижка

 Инструмент популярен в эксплуатации:

  • Транспортной деятельности, где диаметр изделий колеблется – 15-2000мм;
  • В создании водо-газоснабжения;
  • В сфере обслуживания ЖКХ;
  • Добыче нефти.

Распространенность использования задвижек обусловлена следующими аспектами:

  • Простота в эксплуатации;
  • Небольшие размеры;
  • Допускается эксплуатация в различных условиях;
  • В гидравлике присутствует небольшое сопротивление.

Последний аспект важен при возведении строительных магистралей. Постоянно осуществляется в среде, характеризующееся высокой скоростью.

Механизм не лишен серьезных нюансов. Специалисты при выборе необходимых инструментов и материалов, не рекомендуют использовать конструкции, где шпиндель выдвижной. Ход при затворе составляет минимум один диаметр.

Принято выделять два вида задвижек:

  • Полнопроходные.
Рис 6. ПолнопроходнаяРис 7. Суженная

Первый является самым распространенным. В нем полнопроходный диаметр приравнивается к значению трубопровода, на который устанавливается инструмент. Для снижения количества крутящихся моментов, задвижки используются, чтобы контролировать управление арматуры, в том числе снизить скорость изнашиваемости других составляющих частей трубопровода.

Существует несколько принципов управления задвижками:

  • Вручную;
  • Посредством электроприводной системы;
  • Посредством пневмоприводной системы;
  • Посредством гидроприводной системы.

Рассматривая сравнительные характеристики между краном и задвижкой, можно сделать вывод, что оба элемента имеют ряд схожих признаков и различий.

Сравнительная таблица

Рекомендуется детально рассмотреть, в чем разница между краном и задвижкой

КритерийЗадвижкаКран
Общие признакиЭксплуатируются для создания герметичности при движении потока жидкости, газа в трубопроводе. Оптимально подойдет для конструкций с высоким давлением


Каковы различия

Движение основного элемента (перегородки) осуществляется во всех направлениях: вправо, влево, вверх и внизЗатвор выступает в качестве основного элемента. Он может совершать движения вокруг собственной оси, а также размещать канал под различным углом по отношению к течению жидкости
Изнашивание осуществляется в интенсивном порядке при постоянной эксплуатацииИзнашивается менее интенсивно даже при постоянном использовании
Необходимо рассчитывать дополнительное место за пределами создания трубопровода, чтобы разместить часть перегородкиНеобходимо рассчитать дополнительное место только для размещения регулирующих элементов
На практике, монтаж и эксплуатация прибора чаще всего встречается как запорный элемент, в открытом или закрытом положении.В качестве регулировщика. В любое время достаточно задать необходимую интенсивность для обеспечения равномерного движения потока
Редко когда используется в качестве составляющего элемента в смесителеВыступает в качестве одного из основных элементов в смесителе.


Кран и задвижка очень герметичны. Именно поэтому сантехники используют их во время ремонта водопроводов. Однако кран характеризуется меньшей изнашиваемостью, чем у задвижек. Их можно использовать дольше только в том случае если будут выполняться основные условия:

  • качественное периодическое обслуживание,
  • оптимальная смазка.

Опираясь на эту таблицу, можно сделать вывод, что основные различия двух механизмов прослеживаются в следующих показателях:

  1. Насколько быстро изнашиваются детали.
  2. Размер свободной площади, которая понадобится за пределами конструкции трубопровода.
  3. Где может эксплуатироваться.

Кран отлично справляется с ролью регулировщика, а также может выступить вспомогательным элементом в регулировании подачи воды или газа при высоком давлении. Поэтому при создании трубопровода часто краны встречаются на конечных участках. Поскольку вращающийся элемент движется вокруг собственной оси, он не требует большого места. Но для регулирующих механизмов потребуется место, чтобы расположить вентили.

Отличительной характеристикой механизмов является вид основного механизма. Это система, осуществляющая движение в перпендикулярном направлении в трубопроводе. В кране в качестве основного элемента выступает специальный затвор. Если он размещается параллельно относительно потока или небольшим углом, интенсивность движения жидкости или газа увеличивается, при перпендикулярном расположении происходит снижение интенсивности.

znatoktepla.ru

Арматура задвижки заслонки клапаны краны. Разница между вентилем и краном

Любой трубопровод не обходится без специальной арматуры . Она предназначена для открытия и закрытия потока рабочей среды(жидкости, газа, порошкообразных веществ). Также с ее помощью можно регулировать температуру, давление, расход. По назначению различают такие типы арматуры, как регулирующая, приводная, предохранительная и запорная. Все устройства также отличаются по конструкции. Рассмотрим и сравним шаровые краны с запорными клапанами.

Первым делом нужно дать четкое определение каждого из устройств. Краном называется приводная арматура с вращающимся перпендикулярно рабочей среде затворным элементом. Самый простой кран состоит из двух компонентов — корпус и движущаяся вокруг своей оси пробка. Запорный клапан — это тип арматуры, в котором запорный элемент движется в направлении рабочей среды, опускаясь при этом в седло. Он состоит из корпуса, шпинделя, бугельного узла и золотника.

На сегодняшний день и запорные клапаны, и шаровые краны практически универсальны и могут применяться в любых условиях. Но все же принципиальные отличия между двумя этими устройствами существуют. Каждый из них обладает определенными преимуществами в определенном применении. Первым и основным отличием является более сложная конструкция запорного клапана по сравнению с шаровым краном . Он также может работать в частично открытом положении. Вентиль может управлять потоком, что невозможно в применении крана.

Такие особенности напрямую зависят от конструкции устройств. Шаровые краны оборудованы сферическим запорным элементом, который при неполном повороте изменяет напор, а вентили оснащены грун-буксой, шток который выкручивается и закручивается. Таким образом, в последней системе клапан при подъеме или опускании перекрывает или открывает поток рабочей среды. Наиболее подходящим применением запорного клапана являются системы с ручным регулированием расхода. Но в сравнении с шаровым краном в нем происходят большие потери напора, а поток движется только в одном направлении, что приводит к обрыву золотника. Запорные клапаны характеризуются более сложной конструкцией и меньшей надежностью в эксплуатации. Они также несколько дешевле остальных типов запирающей арматуры, уплотнители в них изнашиваются медленнее. Шаровые краны в свою очередь могут использоваться дольше без возникновения аварийных ситуаций.

Наши специалисты могут помочь в подборе оборудования. Для этого необходимо отправить сообщение на эл. почту

[email protected]сайт Будем рады вашим комментариям, заказам через сайт и заявкам на почту!

В числе самых распространенных запорных устройств — задвижки и краны. В чем заключается специфика тех и других?

Что представляет собой задвижка?

Под задвижкой принято понимать запорный механизм на трубопроводе, который предполагает перекрытие потока жидкости или газа посредством перегородки. Она может передвигаться поперек трубы вверх-вниз или влево-вправо. Задвижка во многих случаях также позволяет регулировать интенсивность потока жидкости или газа. Например, если перегородка задвижки сдвинута наполовину — интенсивность потока снижается на 50 %. По мере ее передвижения выше или левее (либо ниже или правее — в зависимости от ее изначального положения) интенсивность потока может увеличиваться или уменьшаться.

Перегородка на задвижке чаще всего изготавливается в виде диска, иногда — клина или же листа. Бывают задвижки, в которых перегородка состоит из одного элемента, но в ряде случаев она представлена несколькими деталями. Например, если их две — увеличение интенсивности, или открытие потока, может осуществляться посредством их раздвижения. Уменьшение динамики, или закрытие потока, наоборот, осуществляется посредством смыкания составных частей перегородки задвижки.

Главное преимущество задвижки — в возможности относительно оперативно и при сравнительно малых энергозатратах осуществить открытие или закрытие потока (либо задать нужную его интенсивность).

Задвижки могут ставиться на трубопроводы с высоким давлением — например, отопительные, водопроводные. Они относятся к самым герметичным запорным элементам.

Задвижка при частом использовании может довольно быстро износиться — это обусловлено во многих случаях довольно большой силой трения между краями перегородки и колодкой, в которой она движется вправо-влево или вверх-вниз.

Еще один недостаток задвижки — в необходимости выделения дополнительного пространства за пределами сечения трубопровода в целях временного размещения выезжающей части перегородки. Монтаж, обслуживание и ремонт рассматриваемого запорного элемента также могут потребовать довольно больших трудозатрат.

Таким образом, задвижка с учетом отмеченных достоинств и недостатков чаще всего используется не как регулировочный, а как запорный элемент, который предполагается размещать в положении «открыто», «закрыто» либо в ином статичном в течение довольно длительного времени. В целях, в свою очередь, частой регулировки потока жидкости или газа на трубопроводах может быть успешно применено другое запорное устройство — кран. Рассмотрим его особенности.

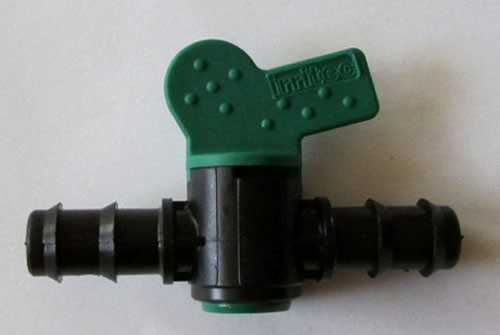

Что представляет собой кран?

Кран — это запорный элемент, основной частью которого является затвор, представленный в форме шара, в виде конуса или же цилиндра. В них проделан канал диаметром, который достаточен для обеспечения прохождения потока, если соответствующий канал расположен параллельно потоку или располагается под небольшим углом к нему. В свою очередь, при размещении канала перпендикулярно потоку (посредством вращения шара, конуса или цилиндра, в котором он проделан) либо под большим углом к потоку перемещение жидкости или газа в трубе прекращается или же снижается его интенсивность.


Изменение положения крана осуществляется за счет вращения шарообразного, конусообразного или же цилиндрообразного затвора вокруг своей оси перпендикулярно или параллельно потоку (это не принципиально, главное — достичь необходимой герметичности).

Кран, как и задвижка, характеризуется высокой степенью герметичности. Поэтому его можно устанавливать на трубопроводах с высоким давлением. Вместе с тем для кранов не характерен главный недостаток задвижек — изнашиваемость. При условии, что рассматриваемое запорное устройство будет качественно смазываться и обслуживаться, оно способно прослужить долго.

Кран, таким образом, отлично подходит для регулирования интенсивности перемещения жидкости или газа в трубе с высоким давлением. Этим обусловлено его частое применение в качестве запорного механизма на конечном участке трубопроводов. Например, как основного элемента бытовых смесителей, которые расположены в ванных комнатах, кухнях, душевых.

Кран, как правило, не требует наличия большого пространства за пределами сечения трубопровода, поскольку основной его элемент — затвор — вращается вокруг своей оси в пределах трубы. Правда, может потребоваться дополнительное место для регулировочного вентиля и иных механизмов, которые его дополняют.

Сравнение

Главное отличие задвижки от крана заключается в том, что основным

floor-club.ru

Разница между вентилем и задвижкой. Учимся различать вентили и задвижки

  • Теплый пол
  • Котельная
  • Радиаторы отопления
  • Коллектор
  • Насосы
  • Документация
  • Печи и камины
  • Котлы и котельное оборудование
  • Схемы систем отопления
  • Отопление гаража
  • Расчет систем отопления
  • Дымоходы
  • Трубы и фитинги
  • Монтаж отопления
  • Электрические котлы
  • Главная
  • Трубы и фитинги

warmflor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
