Монтаж и разметка ленточного фундамента

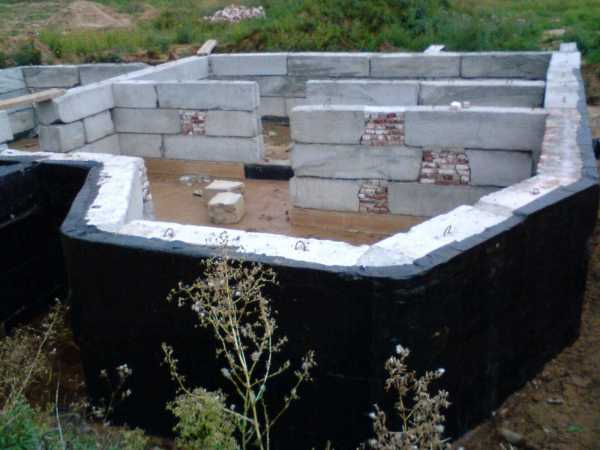

Ленточный фундамент состоит из железобетонного основания, которое изготовляется по всему периметру возводимого объекта. Оно равномерно распределяет нагрузку на грунт. Возведение можно произвести своими руками. Но нужно помнить, что этот процесс требует много времени, к тому же он достаточно трудоемкий. Получить достойный результат можно только при соблюдении рекомендаций.

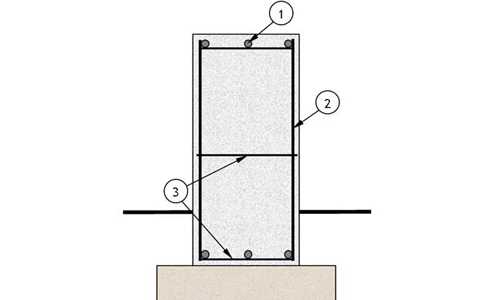

Схема мелкозаглубленного ленточного фундамента с армированием: 1 — Горизонтальная рабочая арматура, 2 — Вертикальная рабочая арматура, 3 — Конструктивная арматура.

К преимуществам относятся:

  • надежность;
  • универсальность;
  • долговечность;
  • относительная простота изготовления.

С чего начинаются этапы устройства ленточного фундамента?

Анализ грунта

Изготовление основания своими руками начинается с обязательного анализа грунта на участке, где планируется возвести сооружение. Стоит отметить, что этот этап необходим не только при строительстве дома, но и при возведении забора.

Как правило, анализ грунта должен проводиться, опираясь на данные геологических исследований. Ими должны заниматься специальные изыскательные организации. Если такая информация не доступна, изучением грунта нужно заняться самостоятельно.

Пробы грунта на различной глубине можно добыть при бурении скважин. Если подвод воды планируется устроить другим способом, придется выкапывать предназначенный для этого шурф.

Глубина шурфа должна быть больше глубины промерзания грунта примерно на 50 см. Это позволит получить наиболее точную оценку грунта.

Схема ленточного мелкозаглубленного фундамента.

Обязательным этапом является измерение глубины насыпного и почвенных слоев, которые не подходят для устройства основания ленточного фундамента. Связано это с небольшой несущей способностью. При дальнейшем возведении от этих слоев нужно будет избавиться. В качестве основания могут быть использованы такие пласты грунта, как песок, глина, суглинки. Они скрываются под верхним слоем почвы.

Анализируя грунт, можно будет получить полную его характеристику и расчетную площадь подошвы основания.

Разметка

Для работы понадобятся следующие инструменты:

  • леска;
  • рулетка;
  • отвес или уровень;
  • колышки;
  • карандаш;
  • бумага;
  • молоток.

Прежде чем разметить фундамент, нужно подготовить участок. Для этого он расчищается от мусора и высокой травы. На данном этапе необходим простой чертеж. Составить его правильно можно и своими руками.

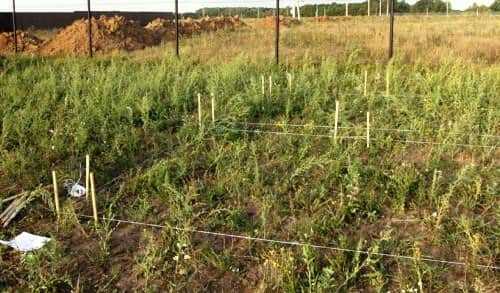

После составления схемы можно начинать его разметку на подготовленном участке. Разметка осуществляется с помощью изготовленных своими руками колышков и шнура или лески. Для измерения соответствия ленточного фундамента размерностям схемы понадобится рулетка.

Разметка ленточного основания подразумевает создание прямого угла. Это вызывает некоторую сложность у новичков. Выполнить эту процедуру можно несколькими способами:

Схема заливки

  1. Вбивается колышек под номером 1. Это будет первый угол дома.
  2. От него отмеряется необходимое расстояние до вспомогательного кола под номером 2. После того как он будет вбит в землю, нужно натянуть между двумя кольями леску.
  3. От второго колышка отмечается расстояние А. Длина отрезка между точкой 1 и 3 должна соответствовать размерностям наружной стороны ленточного фундамента.
  4. В точке 3 вбивается кол. Это будет вторым углом будущего строения.
  5. От него необходимо отложить расстояние А и вбить кол в полученной точке под номером 4.
  6. Осталось получить еще одну внешнюю сторону, соответствующую отрезку 3-5. Этот отрезок будет высотой равнобедренного треугольника 254. Прежде чем восстановить высоту из точки 3, необходимо определить длину В. Она должна соответствовать стороне треугольника и гипотенузе прямоугольных треугольников 253 и 354 одновременно.

Важно! Разметка ленточных фундаментов должна производиться правильно, чтобы избежать проблем в будущем. Чтобы разметить фундамент своими руками идеально ровно, нужно обязательно соблюдать рекомендации, приведенные выше.

Если все будет сделано правильно, вам не придется переставлять колышки с места на место, а можно будет сразу приступать к следующему этапу устройства основания под дом.

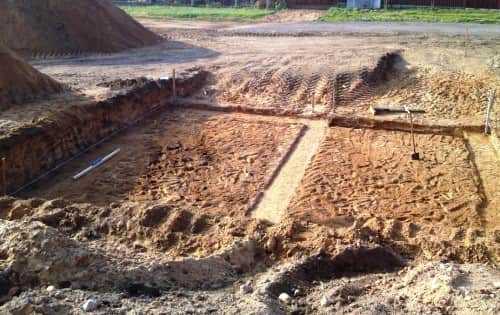

Земляные работы на объекте

Чтобы начать отсчет глубины траншеи, нужно изучить перепады поверхности для определения самой низкой точки. Делается это для того, чтобы исключить разницу в высоте. При строительстве небольшого дома глубина котлована должна быть в среднем 0,4 м.

Котлован можно вырыть своими руками с помощью лопаты. Дно траншеи должно получиться идеально ровным. Поэтому во время работы нужно пользоваться водяным уровнем.

Установка опалубки и армирование

Схема ленточного фундамента с засыпкой.

На дне траншеи сооружается песчаная подушка, способная снизить нагрузку. Помимо этого, она позволит снизить затраты на приобретении строительных материалов.

Слой песка не должен быть меньше 150 мм. Поверх него насыпается слой щебня и прокладывается гидроизоляционный материал, в качестве которого можно использовать рубероид или полиэтиленовую пленку.

Заливка ленточных фундаментов своими руками не может начаться, пока не будет сооружена опалубка. С этой целью можно использовать фанеру, деревянные доски или куски металлочерепицы. Опалубка должна возвышаться над уровнем земли на 30 см.

Далее нужно уложить арматуру. Арматурные стержни связываются специальной проволокой таким образом, чтобы получились квадратные ячейки со сторонами по 30 см.

Технология заливки

Важно! Чтобы правильно залить ленточный фундамент, необходимо рассчитать точное количество бетона. Для этого нужно перемножить его ширину, длину и высоту.

Для приготовления бетонного раствора своими руками нужно смешать три части песка, одну часть цемента и пять частей щебня.

Особенности бетонирования основания:

  • бетон заливается слоями, равными 20 см;
  • каждый слой должен тщательно утрамбовываться во избежание образования пустот в монолите;
  • заливка должна продолжаться до тех пор, пока не будет достигнут уровень закрепленной веревки на опалубке;
  • выравнивание поверхности осуществляется посредством мастерка.

По окончании работ нужно оставить в покое на некоторое время, так как полностью просохнет он только через месяц. Все это время фундамент нужно закрывать на ночь непромокаемыми материалами. При жаре его поливают водой, чтобы на его поверхности не появились трещины. Демонтаж опалубки производится только после полного высыхания.

Если ленточный фундамент возводится своими руками, могут быть допущены ошибки, которые могут отрицательно повлиять на его качество.

Чтобы избежать этого, необходимо заранее изучить возможные ошибки, которые допускает практически каждый новичок:

  1. Очень часто при изучении свойств грунта не учитываются его просадка и пучинистость, в результате чего ленточный фундамент покрывается трещинами.
  2. Пытаясь сэкономить, многие приобретают некачественные строительные материалы.
  3. Взявшись за работу самостоятельно, многие не учитывают рекомендации специалистов и профессиональных строителей.

Эти ошибки значительно снижают долговечность дома. Поэтому нужно стараться не допускать их во время работы.

Качество будущей постройки полностью зависит от того, насколько надежен фундамент, который является важнейшим конструктивным элементом любого здания. Соблюдение технологий при его устройстве в разы увеличит прочность, надежность и долговечность основания.

1pobetonu.ru

Самостоятельная разметка ленточного фундамента

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента
Построение прямоугольного фундамента (т.Пифагора)
Построение прямоугольного фундамента (метод паутина)
Разметка под столбчатый фундамент
Разметка под ленточный фундамент
Разметка под плитный фундамент

Блок: 1/19 | Кол-во символов: 362
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Особенности разметки грунта под фундамент

Начиная разметку под ленточный фундамент, необходимо помнить, что:

  • углы будущего здания должны быть идеально прямыми;
  • все размеры требуется соблюсти строго по чертежу, погрешности здесь не допускаются;
  • не принятые во внимание на этапе возведения фундамента ошибки могут привести к просадке фундамента и перекосу стен дома.

Учитывая все вышеперечисленное, разметку ленточного фундамента своими руками необходимо осуществлять согласно установленным правилам.

Схема расчета мелкозаглубленного ленточного фундамента.

Специалисты отмечают, что, несмотря на универсальность и простоту обустройства, основание данного вида достаточно сложно в разметке.

Во многом это объясняется конструкцией самого фундамента, которая составляет единое целое и не может иметь отклонений на протяжении всей своей длины.

Для того чтобы разметить фундамент, потребуется приготовить следующий инструмент:

  • рулетку, длина которой больше самой длинной стены дома;
  • колья из дерева или металла;
  • толстый шнур из нейлона или леску;
  • зажимы или прищепки;
  • угольник с размерами сторон не менее 1 м;
  • уровень (для удобства в работе желательно приобрести нивелир — лазерный уровень).

Блок: 2/3 | Кол-во символов: 1185

Источник: https://moifundament.ru/ustrojstvo/razmetka-lentochnogo-fundamenta.html

Прямоугольный фундамент

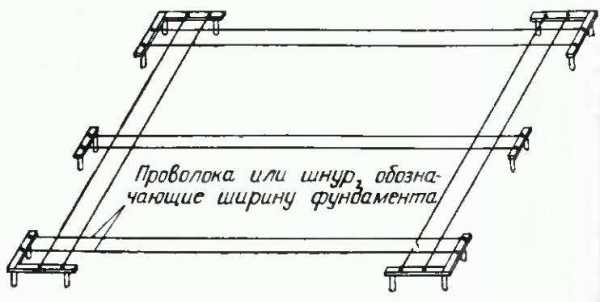

Схема разметки фундамента с указанием ширины

Первую сторону фундаментной основы привязывают к какому-либо объекту на площадке. Ориентиром для привязки может служить ограждение участка или соседние постройки. Стоит учитывать и расположение солнца.

Согласно выбранному ориентиру, натягивают первый шнур на нужное расстояние и забивают два колышка. Чтобы колышки не провалились во время копания траншеи, их устанавливают дальше угла фундамента. Места пересечения шнуров будут обозначать углы. Такой способ размещения шнуров позволит сохранить первоначальную разметку при выемке грунта.

Блок: 2/8 | Кол-во символов: 606
Источник: https://FundamentClub.ru/raschet/razmetka-pod-fundament.html

От автора

В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.

:

  • Столбчатый фундамент своими руками
  • Столбчатый фундамент из пластиковых труб (ПВХ)
  • Столбчатый фундамент из асбестоцементных труб
  • Столбчатый фундамент из дерева
  • Столбчатый фундамент из кирпича
  • Видео по разметке фундамента

После того как все подготовительные работы по сооружению фундамента сделаны, можно приступать к практике. А с чего же начинается строительство фундамента? Если речь идет о монолитном или ленточном фундаменте, то первое что нужно сделать – сконструировать разметку согласно плану. Благодаря разметке, вы сможете быстро и правильно выкопать траншею под основание.

Но возникает вопрос, как правильно выполнить разметку под фундамент своими руками? Что потребуется для работы? Как сделать все правильно, чтобы фундамент простоял долго. Ответы на эти и другие вопросы мы узнаем из данной статьи. Кроме того, мы рассмотрим несколько методов сооружение разметки.

Блок: 5/19 | Кол-во символов: 1175
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Разметка под фундамент

После того как все подготовительные работы по сооружению фундамента сделаны, можно приступать к практике. А с чего же начинается строительство фундамента? Если речь идет о монолитном или ленточном фундаменте, то первое что нужно сделать – сконструировать разметку согласно плану. Благодаря разметке, вы сможете быстро и правильно выкопать траншею под основание.

Но возникает вопрос, как правильно выполнить разметку под фундамент своими руками? Что потребуется для работы? Как сделать все правильно, чтобы фундамент простоял долго. Ответы на эти и другие вопросы мы узнаем из данной статьи. Кроме того, мы рассмотрим несколько методов сооружение разметки.

Блок: 5/23 | Кол-во символов: 681
Источник: https://notperfect.ru/svoimi-rukami/razmetka-pod-fundament-svoimi-rukami.html

Если фундамент произвольной конфигурации

Пример фундамента произвольной конфигурации

Очень часто фундаменты имеют неправильную форму. Современные постройки могут иметь Г- или Т-образную форму, разные выступы. Отдельные стены здания бывают округленными.

Но даже при очень сложном фундаменте начинают с разметки прямоугольника, а уже к нему добавляют другие фигуры.

Для крыльца или дымохода камина выполняют прямоугольное основание. Их можно просто пристроить к основному фундаменту без установки дополнительных шнуров. Но в некоторых случаях устанавливают дополнительные обноски.

Разметку окружностей, дуг и многоугольных элементов выполняют относительно их центра. Для круглой основы вбивают колышек в нужную точку фундамента, и с помощью шнура вместо циркуля наносят линии основания.

При разметке многоугольного элемента размечают квадрат, а потом формируют многоугольник. Возле каждого угла ставят обноски, и шнуром намечают периметры.

Блок: 7/8 | Кол-во символов: 938
Источник: https://FundamentClub.ru/raschet/razmetka-pod-fundament.html

Разметка фундамента под дом – инструменты

Для того чтобы выполнить разметку под фундамент своими руками, вам нужно запастись подходящим инструментами. Какие они?

  1. Рулетка. Но, не берите маленькие рулетки на 3 или 6 м. Вам понадобится большая, на 15–25 м.
  2. Шнур или веревка в большом количестве. Леску лучше не брать, так как ее плохо видно.
  3. Гидроуровень и ответ отвес (как вариант лазерный нивелир).
  4. Деревянные или металлические колышки.

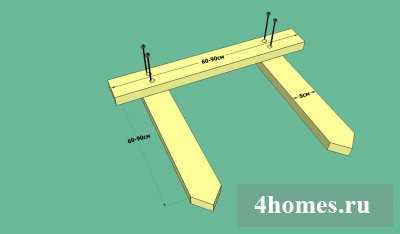

  5. Доски в качестве обноски.
  6. Гвозди и молоток.

Как видите, список простой, а инструменты легко найти у себя дома. Но, как из этого набора соорудить качественную разметку? Давайте узнаем.

Блок: 6/23 | Кол-во символов: 622
Источник: https://notperfect.ru/svoimi-rukami/razmetka-pod-fundament-svoimi-rukami.html

Неправильная форма опоры

Нестандартная форма опор для основания дома

Такие основания встречаются редко, но если возникла такая потребность, то разметку делаем так: на чертеж накладывают кальку с координатной сеткой и намечают опорные точки.

Потом натягивают координатную сетку из шнуров и на следующем этапе, с помощью этой сетки, переносят все опорные точки контура на грунт.

Подводя итог, можно сказать, что разметка фундамента своими руками не представляет трудности и не требует определенного опыта. Сделать его может любой застройщик на своем участке самостоятельно, без применения каких-либо сложных инструментов.

Единственной трудностью может послужить нанесение разметки нулевой горизонтальной точки. Для этого используют гидроуровень или нивелир. Но и в этом случае можно применить простой дедовский способ.

Понадобится обычный длинный поливной шланг. Если он изготовлен из непрозрачного материала, то на его концы добавляют отрезки из прозрачной трубки и заливают в него воду. Один конец шланги подводят к выбранной нулевой точке и совмещают уровень воды с этой точкой. Уровень воды на втором конце шланги и будет означать нулевой горизонтальный уровень.

Блок: 8/8 | Кол-во символов: 1190
Источник: https://FundamentClub.ru/raschet/razmetka-pod-fundament.html

Под итог

Для самостоятельной заливки ленточного основания требуются:

  1. проект постройки;
  2. разметка ленточного фундамента своими руками;
  3. вырытая траншея;
  4. собирание короба;
  5. заливка опалубки;
  6. бетонирование;
  7. накрытие пленкой;
  8. застывание;
  9. высыхание.

Выполняя самостоятельно или с помощью специалистов каждый из этих пунктов, постепенно можно создать фундамент под новую постройку. Следует запомнить, что приступать к выполнению каждого пункта следует после полного окончания предыдущего и его положительных результатов.

В своих работах стоит использовать только качественные проверенные материалы, которые прошли проверку и получили сертификаты качества. Покупая материалы у неизвестных фирм, можно подвергнуть риск здоровье и жизнь окружающих людей.

Заливка ленточного основания очень важная и ответственная участь и к ней следует отнестись со всей долей серьезности и практичного мастерства. Недочеты, халтура и некачественные материалы могут привести к поломке основания и трещинам в уже построенном доме.

Тщательное проектирование, разметка ленточного фундамента своими руками, а также работа профессионалов при строительстве позволит получить качественный фундамент и хорошую прочность дома в дальнейшем.

Блок: 3/3 | Кол-во символов: 1215
Источник: https://NaFundamente.ru/lentochnyj/razmetka-lentochnogo-fundamenta-svoimi-rukami.html

Когда необходим ленточный фундамент

В случае если под домом планируется устройство цокольного этажа, подвала, гаража ленточный фундамент изготавливается на глубину необходимую для этого.

Целесообразным является устройство ленточных фундаментов в случае опасности возникновения деформации основания фундамента, при небольшой глубине его заложения.

Как правило, подошва ленточного фундамента располагается на 200 мм ниже глубины промерзания. Это необходимо для того, чтобы при замерзании почвы и при ее оттаивании фундамент и все здание не подвергались дополнительным нагрузкам и не деформировались. При устройстве ленточного фундамента в песчаных или сухих грунтах допускается его закладка и выше глубины промерзания, но не менее 50см от уровня земли. Устройство ленточных фундаментов не рекомендовано при производстве работ на глубоко промерзающих и пучинистых грунтах. Также не целесообразно использование ленточного типа фундамента при строительстве бани из бруса под ключ.

Блок: 2/4 | Кол-во символов: 980
Источник: https://www.vasilekstroy.ru/statji/stroitelstvo_lentochnogo_fundamenta

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

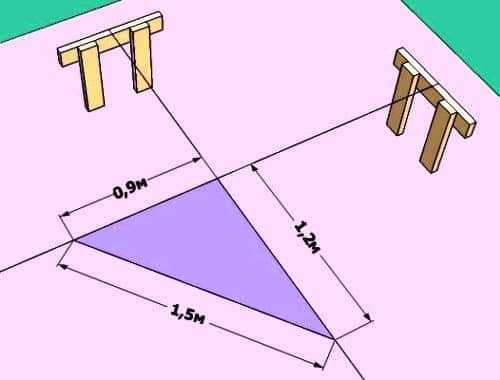

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.  © www.gvozdem.ru

Способ 1. Правило золотого треугольника

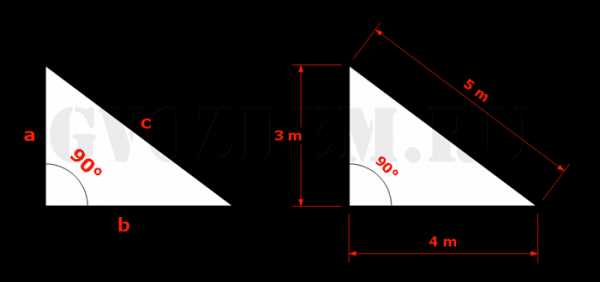

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Блок: 2/5 | Кол-во символов: 1848
Источник: http://www.gvozdem.ru/stroim-dom/razmetka-pod-fundament.php

Технология разметки участка под фундамент

Любой дом должен обладать надежным и устойчивым фундаментом. При строительстве загородного дома, необходимо знать, как разметить фундамент, ведь от качества опоры зависит эксплуатационный срок здания и уровень комфортности при проживании в нём.

Разметка для дома позволит ориентироваться в точном расположении объекта на участке. Ошибок в этой работе быть не должно. Это влияет на устойчивость и прочность фундаментной основы. Процесс разметки предполагает распределение всех величин с составленного плана на участок. То есть на земле осуществляется разделение с учетом формы дома и его размеров.

Блок: 12/23 | Кол-во символов: 640
Источник: https://notperfect.ru/svoimi-rukami/razmetka-pod-fundament-svoimi-rukami.html

Кол-во блоков: 20 | Общее кол-во символов: 11442
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://moifundament.ru/ustrojstvo/razmetka-lentochnogo-fundamenta.html: использовано 1 блоков из 3, кол-во символов 1185 (10%)
  2. http://www.gvozdem.ru/stroim-dom/razmetka-pod-fundament.php: использовано 1 блоков из 5, кол-во символов 1848 (16%)
  3. https://notperfect.ru/svoimi-rukami/razmetka-pod-fundament-svoimi-rukami.html: использовано 3 блоков из 23, кол-во символов 1943 (17%)
  4. http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html: использовано 2 блоков из 19, кол-во символов 1537 (13%)
  5. https://NaFundamente.ru/lentochnyj/razmetka-lentochnogo-fundamenta-svoimi-rukami.html: использовано 1 блоков из 3, кол-во символов 1215 (11%)
  6. https://FundamentClub.ru/raschet/razmetka-pod-fundament.html: использовано 3 блоков из 8, кол-во символов 2734 (24%)
  7. https://www.vasilekstroy.ru/statji/stroitelstvo_lentochnogo_fundamenta: использовано 1 блоков из 4, кол-во символов 980 (9%)

garantspb.com

как сделать своими руками, инструкция

Добавил(а): Ксения Зубкова 4 июля

Строительство здания начинается с разметки фундамента. В этом деле нужно придерживаться правил. Стоит ослушаться настоятельных советов строителей — и дом сдвинет с места или перекосит. В рекомендациях, которые помогут избежать таких ситуаций, нет ничего сложного для понимания.

Общие правила разметки основания дома

Чтобы без ошибок разметить площадку под фундамент, необходимо понять следующее:

  • первую сторону основания важно «привязывать» к какому-либо объекту на участке, которым может быть даже забор;
  • делать замеры предпочтительнее рулеткой из металла, а не из ткани, которая заставляет измерительную ленту провисать;
  • разметка основывается на построении прямого угла;
  • задача решается при помощи большого количества брусков и кольев, а также шнуров, досок и верёвок.

Первую сторону основания размечают, отходя на определённое расстояние от забора

Способы обозначения границ фундамента

До разметки участка под фундамент выполняют вычисления. Они нужны, чтобы определиться со сторонами основания и создать для них прямой угол.

Разметку делают после определения размеров фундамента

Вычислительные действия

Чаще всего строят фундамент в форме прямоугольника, ссылаясь на простоту работ по его сооружению.

Чтобы создать прямой угол для обозначения границ этого основания, обращаются к теореме Пифагора, то есть к формуле c² = a² + b². Преобразованная формула выглядит следующим образом: c = √(a² + b²).

Выполняя разметку, важно добиться создания идеально прямых углов

Получается, для создания прямого угла требуется выполнить сложение квадратов длин отрезков a и b и из их суммы определить корень. Результат вычислительного действия — это длина диагонали, соединяющей два рассматриваемых отрезка.

Делать вычисления можно на калькуляторе. При этом лучше использовать цифры, которые позволяют получить целые числа. Например, одна сторона фундамента может быть равна шести метрам, а другая — восьми.

Согласно расчётам, диагональ треугольника со стронами 3 и 4 метра равняется 5 метрам

Методы разметки

Для обозначения границ прямоугольного основания, у которого по формуле были вычислены длины сторон, обычно используют метод паутины или золотого треугольника.

Золотой треугольник

Руководствуясь теоремой Пифагора или методом золотого треугольника, разметим фундамент размером 6×8 метров. Учитываем, что форма этого основания — прямоугольная.

Обозначая границы фундамента, действуют следующим образом:

  1. Сначала размечают первую сторону фундамента, удаляя её от забора или другого объекта так, что она была ему параллельна. Для закрепления разметки применяют тонкую верёвку. Между обносками (приспособлениями для разметки фундамента), созданными для первой стороны, оставляют расстояние 14 м. Такая дистанция образуется, когда между обносками и углами будущей конструкции добавляют по 3 метра.

    Скрепить два шнура можно с помью скотча

  2. Натягивают первый шнур, а перпендикулярно ему — второй. Для выполнения этой операции шнуры скрепляют скотчем в зоне их пересечения.

    Получилось ли между метками расстояние в 5 метров, проверяют рулеткой

  3. Согласно теореме Пифагора, формируют прямой угол. С этой целью создают прямоугольный треугольник с катетами по 3 и 4 метра и гипотенузой в 5 метров. Чтобы выполнить эту задачу, на первой тонкой верёвке отступают от места пересечения на 4 метра, а на второй — на 3 метра. В этих местах маркером делают отметки.

    Замерив расстояние рулеткой, натягивают ещё один шнур

  4. Сделанные пометки объединяют, и образованную гипотенузу измеряют рулеткой. Доказательством того, что треугольник на самом деле прямоугольный, послужит совмещение пометок на расстоянии пяти метров.

    Диагональ длиной 5 м образуется при создании прямого угла

  5. Прямоугольник достраивают, после чего отмеряют на шнурах длины сторон будущего основания дома (6 и 8 метров) и делают пометки.

    Третий шнур натягивают параллельно первому

  6. Перпендикулярно первому, натягивают ещё один (третий) шнур. Затем их скрепляют друг с другом в месте проставления отмеренных восьми метров.
  7. Перпендикулярно второму натягивают очередной шнур. Крепление осуществляют в месте, где отмечено расстояние в 6 метров.

    В результате натягивания четвёртого шнура получается прямоугольник

  8. На третьем шнуре отмеряют и отмечают 6 метров, а на четвёртом — 8 метров. Прямоугольник получается только в том случае, если пометки на третьем и четвёртом шнурах совпадают. Поэтому их требуется перемещать до тех пор, пока они не окажутся совмещёнными.

    Благодаря совмещению меток на двух верёвках получается сделать прямоугольник правильным

  9. У созданного прямоугольника измеряют диагонали. Их соответствие друг другу означает, что прямоугольник получился правильным.

    В правильности углов прямоугольника необходимо убедиться

Паутина

Для получения разметки фундамента по методу паутины делают следующее:

  1. Тонкую верёвку нарезают на фрагменты длиной 6 и 8 метров, потому что такие размеры будут у будущего фундамента. Кроме этого, понадобятся 2 десятиметровые бечёвки. С помощью них потребуется создавать диагонали для разметки прямоугольного основания. Все верёвки необходимо сделать чуть длиннее, чем запланировано. Лишние сантиметры каждой бечёвки уйдут на их связывание друг с другом.

    Верёвка разрезается на фрагменты по 10, 8 и 6 метров

  2. Из верёвок образуют «паутину», соединяя стороны и диагонали по углам. Диагонали можно не скреплять в месте их совмещения.
  3. Первую бечёвку натягивают, создавая два угла. Фиксация верёвки осуществляется посредством колышков.

    После совмещения двух бечёвок должна получиться конструкция с тремя углами

  4. Бечёвку, которая играет роль диагонали, подводят ко второму углу. При этом следят за тем, чтобы верёвки не опускались, а оставались натянутыми до предела.
  5. Используя колышек, закрепляют третий угол. В результате этого действия первый угол преобразуется в прямой. Таким же образом создают четвёртый угол, после чего фиксируют его деревянным элементом.

    Каждый угол прямоугольника должен быть прямым

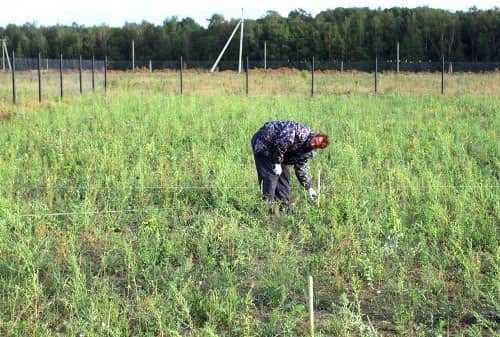

Разметка фундамента своими руками — пошаговое руководство

Чтобы обозначить на участке границы основания, выполняют следующие задачи:

  1. Готовят такие инструменты, как металлические или деревянные колышки, измерительная лента, отвес, строительный уровень, шнур, доски и фрагменты арматурных прутьев.
  2. Находят главную точку — место, где будет образован правый угол постройки. В эту область участка вставляют первый колышек.
  3. От вмонтированного в землю колышка отходят на расстояние, равное размеру основания. В результате этого действия получают отрезок, параллельный фронтальной линии. К нему в перпендикулярном направлении подводят направляющую. После её соединения с отрезком должен образоваться угол в 90 градусов. В этом обязательно убеждаются с помощью нивелира.

    В образовании прямых углов надо удостовериться, воспользовавшись нивелиром

  4. С целью отметить внешние границы берут шнур длиной 12 метров. От его края сначала отмеряют 4 метра, а позже — 3. Эти расстояния фиксируют брусом, причём начало шнура крепят на одной линии, а метку 4 метра располагают перпендикулярно по отношению к ней. Оставшуюся часть шнура привязывают к его началу. В итоге между самыми короткими отрезками верёвки должен образоваться прямой угол.
  5. Действуя так же, как было описано выше, размечают остальные элементы фундамента. Главное условие получения прямых углов — это создание идентичных по размеру диагоналей прямоугольника.

    Обозначая границы фундамента, пользуются отвесом

Задаваясь вопросом, как самостоятельно разметить фундамент, необходимо сделать акцент на правильных замерах внутреннего контура. По правилам толщина фундамента должна составлять 50 см. Этот параметр отмеряют внутрь от внешних границ и обозначают колышками.

После обозначения границ фундамента выполняют обноску. Она подразумевает черчение всех контуров основания на поверхности грунта. Это значит, что верхний плодородный слой почвы потребуется убрать. Обычно снимают пласт грунта, толщина которого равна размеру штыка лопаты.

Для создания обноски используется доска толщиной 100 см

Для выполнения обноски в выровненную почву через каждые 2 метра, начиная от угла фундамента, вбивают деревянные столбики. Это позволит создать правильный контур плоскостей в вертикальном положении. В каждой плоскости должно быть поставлено несколько столбиков.

За высоту обноски принимают толщину основания. Разметку глубины траншеи под фундамент выполняют, начиная от обносков. Периметр, несмотря на тип почвы, должен оставаться постоянной величиной.

Видео: разметка ленточного фундамента

Зная нюансы разметки фундамента, получится без помощи специалистов безошибочно сделать замеры и соорудить прочное основание. Действуя самостоятельно, важно не игнорировать ни одного указания инструкции.

По образованию — филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

prorab.guru

Как правильно сделать разметку фундамента

Сооружение любого масштаба должно быть основано на крепком и надежном фундаменте. Именно от надежности и качества основы зависит долговечность дома. Для того чтобы не столкнуться с самыми распространенными ошибками, необходимо знать, как правильно сделать разметку фундамента под будущее здание.

Проектные документы

Проектная документация

Приступая к работам по разметке фундамента, вам необходимо решить вопрос с проектной документацией.

Изготовив разметку фундамента, вы можете быть уверены в том, что:

  • у вас не возникнет сложностей при строительстве стен;
  • приобретение строительных материалов обойдется гораздо дешевле;
  • поскольку возведение дома будет производиться согласно проекту, вы не столкнетесь с неприятными неожиданностями.

При составлении проектных документов, важным фактором является не только фактура строительных материалов, но и параметры. При допущении малейшей неточности во время произведения фундаментной разметки, возведение несущей конструкции пойдет в разрез с проектом.

Предварительные мероприятия:

  1. Прежде чем начать разметку фундамента, необходимо определить место расположения будущей постройки, выбрав для этого ровную площадку.
  2. Затем определитесь с типом фундамента и его габаритами. Выбор должен зависеть от климатических условий и массы будущего дома.
  3. После выполнения первых двух шагов, можно приступать к разметке первой стены, и не важно, какой она будет: задней, боковой или фасадной.

Пошаговая фундаментная разметка

Разметка участка под фундамент

В местах расположения предполагаемых углов вбиваются клинья с последующим натяжением шнура между ними. Полученный прямоугольник и будет являться направлением будущих стен.

При изготовлении разметки под ленточный фундамент необходимо делать запас от длины стен до 1 метра.

Закладка фундамента предусматривает выемку определенного количества грунта. Поэтому при установке кольев согласно точным размерам, при копке они упадут, и вы спутаете все разметки.

При разметке столбчатого фундамента дополнительный запас не требуется, поэтому выполнить его монтаж труднее.

Изготовление разметки

Пошаговая разметка Растянув первый шнур и обозначив расположение первой стены, вы получите точку отсчета. Далее определите место, в котором будет находиться угол фундаментного основания. Определив эту точку, обозначьте ее колышком, а затем отмерьте длину будущей стены. В завершении этого вы получите второй угол основания.

От качества уложенного фундамента будет зависеть надежность будущего сооружения.

Аналогичная процедура повторяется для второй стены, расположенной перпендикулярно. Для этого на первом шнуре отмечаются три единички, которые должны находиться далеко друг от друга для получения прямого угла.

То есть если единица равна одному метру, через каждые три метра необходимо устанавливать колышки.

От места соединения шнуров отмерьте четыре метра и вбейте колышек, при измерении расстояния между кольями вы должны получить значение равное пяти метрам (расстояние измеряется с помощью рулетки с напарником).

Продолжайте действовать таким же образом: отметьте от точки пересечения три метра на первом шнуре и четыре – на втором. Опять смерьте расстояние между двумя кольями. Такие замеры производятся до получения значения, равного пяти метрам.

Лишь в этом случае можно утверждать о правильно выполненной фундаментной разметке и ее перпендикулярном расположении.

После измерения длины второй стены также вбивается колышек, образуя тем самым третий угол. После этого останется только определить расположение последнего, четвертого угла, с чем не должно возникнуть сложностей даже у новичков. Он будет на пересечении третьего и четвертого шнуров.

Метод равных диагоналей Если после первой попытки вы не достигли желаемого результата не стоит отчаиваться. Все дефекты можно с легкостью исправить. При получении расстояния от шнура до шнура меньше необходимого значения (5 метров), проверьте точность угла, он должен быть именно 90 градусов. Для достижения необходимого угла передвигайте один конец второго шнура в необходимую сторону до получения требуемого результата.

Вышеописанный способ подходит для внешней фундаментной разметки. Для изготовления разметки по внутреннему периметру вам необходимо действовать по-другому. При выборе плитного типа фундамента вполне можно обойтись внешней фундаментной разметкой.

Что касается изготовления фундамента ленточного типа, то здесь обязательны тщательные расчеты и внутренний периметр с учетом ширины фундаментной ленты.

Это все, что касается основных моментов при расчете и изготовлении фундаментной разметки. Эти работы требуют максимальной внимательности и аккуратности, в противном случае о надежности постройки не может быть и речи.

Видео

Об особенностях разметки при строительстве фундамента пойдет речь в следующем видеоматериале:

Погрешность при измерениях:

kakpravilnosdelat.ru

Ленточный фундамент своими руками: разметка и выемка грунта

Эта статья объясняет и показывает устройство ленточного фундамента, независимо от того строите ли вы дом, баню, гараж, забор, террасу, погреб или любое другое сооружение. От его качества зависит прочность и долговечность строения.

При строительстве дома или другого большого помещения вам потребуется квалифицированный специалист, который определит качество грунтов на участке, рассчитает глубину фундамента, количество и вид арматуры, которую нужно будет использовать при его заложении.

Однако ничего не мешает вам освоить азы на примере небольшого здания и сделать для небольшого строения мелкозаглубленный ленточный фундамент своими руками.

Для рытья траншей под фундамент у вас есть две альтернативы: арендовать технику или найти пару помощников, которые помогут выкопать траншеи под ленточный фундамент лопатами.

Первый вариант позволит выполнить работу быстрее. Но он, во-первых, гораздо дороже, а во-вторых, не всегда экскаватор сможет развернуться на участке. И тогда остается только вторая альтернатива – лопаты.

Для копки траншей под фундамент понадобится следующий материал:

  1. Доски размерами 2,5×10 см для сооружения обносок
  2. Гвозди
  3. Бечевка

Закладываем своими руками ленточный фундамент под мастерскую

Внимание! Все схемы увеличиваются по клику.

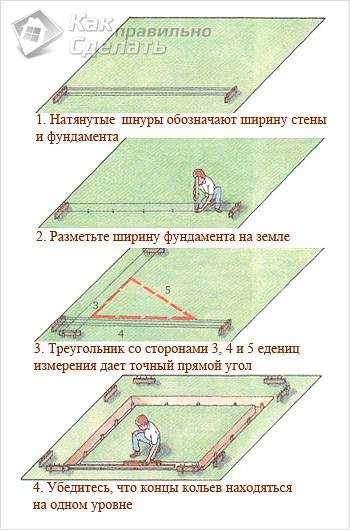

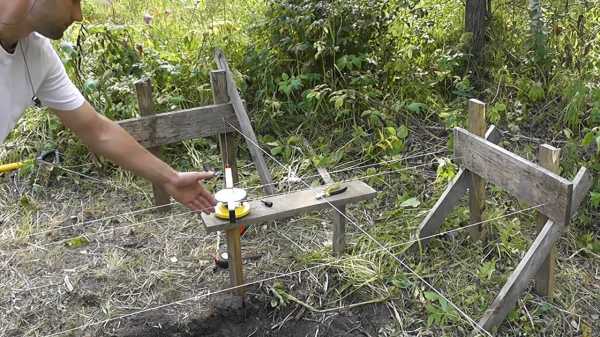

Первым шагом в заложении ленточного фундамента вам нужно смастерить четыре обноски, каждая из которых будет устанавливаться по внешним углам площадки, отведенной под фундамент. Для них нужна доска размерами 2,5×10 см или 5×10 см, несколько гвоздей и молоток.

Обратите внимание на размеры обносок: ширина от 60 см до 90 см, высота такая же —  60-90 см. Это оптимальные размеры для заложения траншей под мелкозаглубленный ленточный фундамент. Все четыре обноски должны получиться одинакового размера и высоты.

Разметка фундамента

Затем вам нужно обозначить периметр фундамента строения. Для этого обноски вкапываются в землю по четырем углам площадки, отступив от фактического размера строения около полуметра. Далее между обносками натягивается бечевка.

Регулируйте положение обносок до тех пор, пока все бечевки не будут, во-первых, строго перпендикулярны между собой. А во-вторых, их точки пересечения будут совпадать с угловыми точками периметра строения. Обязательно сделайте контрольные замеры.

Чтобы проверить, что углы получились строго прямыми, можно использовать один простой способ. Отмерьте 0,9 м по бечевке в одну сторону от угла, затем по второй перпендикулярной бечевке отмерьте 1,2 м и сделайте отметки.

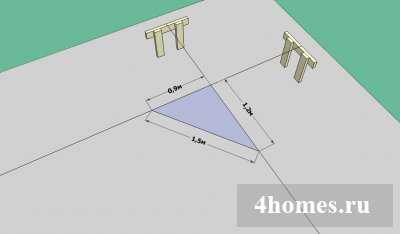

Расстояние между этими двумя отметками должно составить 1,5 м. Если вы получили треугольник с такими размерами – ваши углы прямые. Если нет – выравнивайте пока не получите гипотенузу равную 1,5 м.

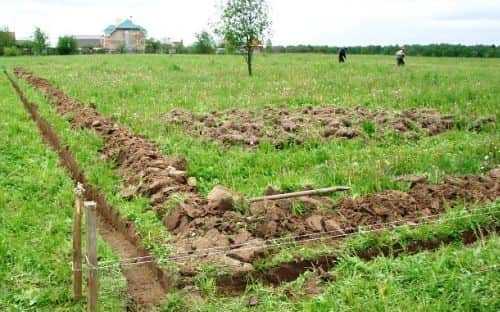

Копаем траншеи под мелкозаглубленный ленточный фундамент

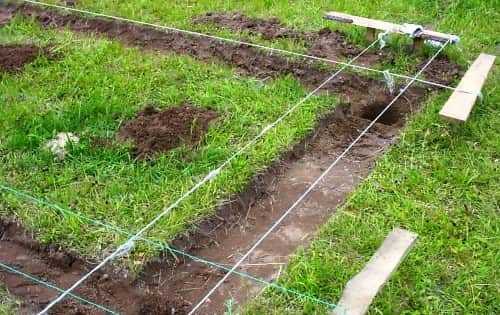

После того как вы сделали разметку, можно начинать копать. Как уже писали выше, часто использование экскаватора является нецелесообразным, и траншеи копаются вручную. Не смотря на то, что на первый взгляд это простая работа, гарантируем, вы обязательно столкнетесь с некоторыми проблемами, на решение которых и сделан акцент в этой статье.

Прежде всего вам нужно нанести разметку на землю. Так фундамент точно будет прямым. Подготовьте площадку, на которую вы будете складировать выкопанный грунт. Удалите все растения и их корни.

Если вы делаете пристройку к дому, то копая траншею вплотную примыкающую к стене и фундаменту дома, обратите внимание на то, чтобы не повредить их.

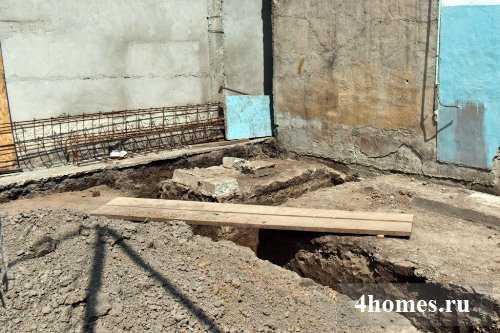

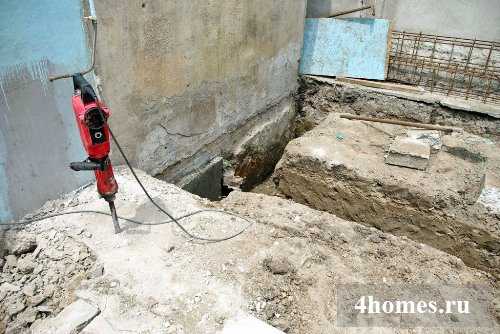

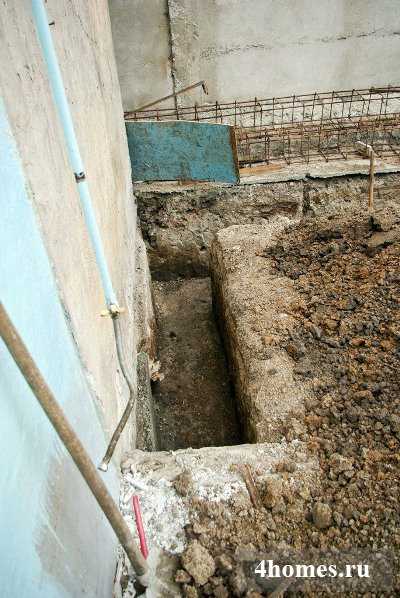

вскрытие бетона отбойным молотком

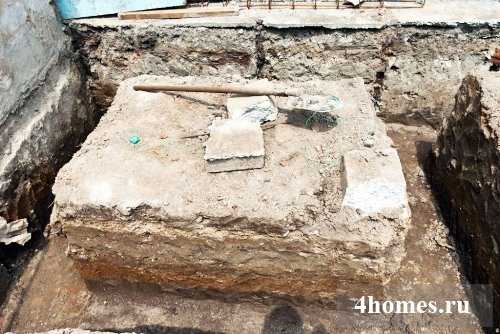

Для траншеи ленточного фундамента, которая проходит вдоль стены дома, часто приходится вскрывать бетон. Например, ту же отмостку. Делать это лучше всего отбойным молотком. Это самый эффективный и простой способ взломать бетон.

Конечно, можно это сделать и простой кувалдой, но тогда вам потребуется приложить гораздо больше усилий. Поэтому мы бы рекомендовали вам поинтересоваться, где рядом можно взять отбойный молоток в аренду на 1-2 дня.

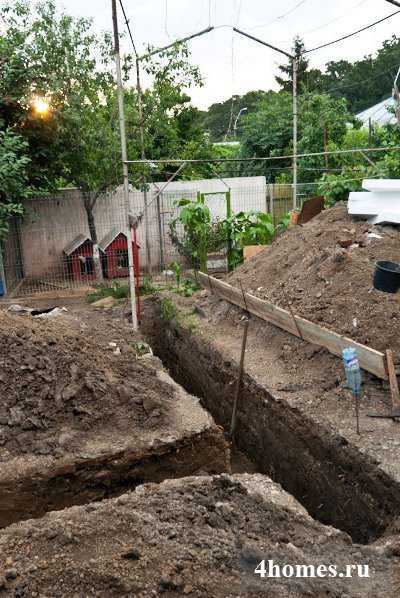

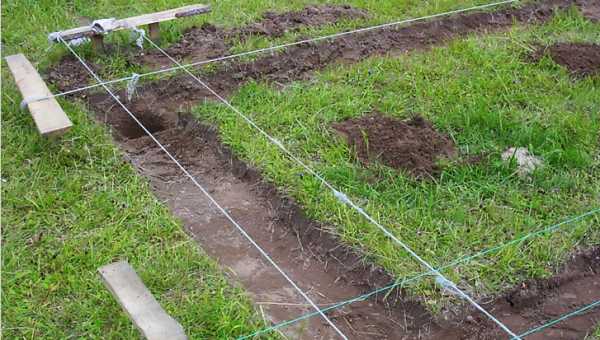

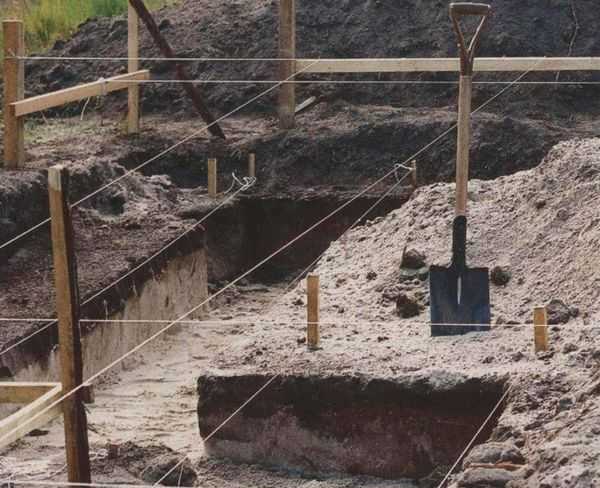

траншеи ленточного фундамента

Складируйте вынутый грунт недалеко от строительной площадки. Часть его вам еще понадобится. Остаток грунта после строительства ленточного фундамента своими руками можно хорошо приспособить для реализации каких-нибудь идей по ландшафтному дизайну.

мостки из досок через траншею

Для прохода людей или перевозки в тачке вынутого грунта сооружаются мостки из ненужных досок. Для мостков достаточно пары досок шириной 10 см, скрепленных между собой с внутренней стороны деревянными перекладинами.


Ленточный фундамент своими руками

глубина фундамента

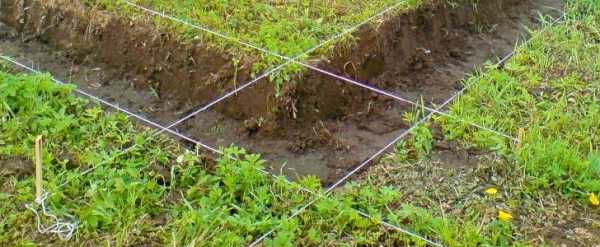

При прокладывании траншей для мелкозаглубленного ленточного фундамента очень важно, чтобы дно траншей было ровным. Это довольно сложно определить на глаз. Сделать это можно воспользовавшись определенной методикой.

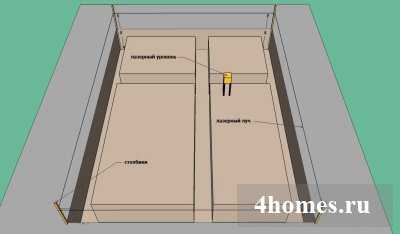

Возьмите лазерный или водяной уровень, чтобы нанести отметки на четырех столбиках, установленных по углам периметра фундамента. Затем рулеткой измерьте расстояние от отметки на столбике до дна траншеи. Если все четыре величины одинаковы, значит глубина траншей одинакова. Если нет – подкорректируйте.

4homes.ru

Разметка фундамента

Строительство любых зданий и сооружений начинают с проектных работ. Существенную часть проекта должны составлять правильные планы и разрезы будущего строения. После того, как проект готов, нужно осуществить его привязку к участку, на котором необходимо построить дом. Будем полагать, что место для дома уже выбрано, выполнена его горизонтальная и вертикальная планировка и требуется разметка фундамента.

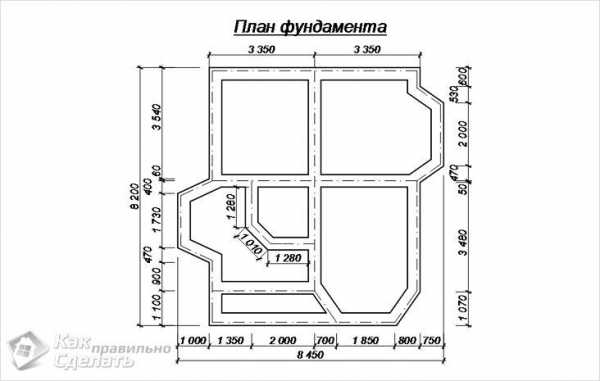

Фундаменту любого здания отводится очень важная роль. Поэтому внимательно посмотрим на план фундаментов. Что из себя представляет собой его прямоугольная проекция на чертеже? Внизу и слева под вычерченными контурами фундаментов находятся цифры и буквы, обведенные кружочками, от которых тянутся, образующие прямоугольное пересечение, вертикальные и горизонтальные линии, называемые — оси здания. Вот эти оси и необходимо в соответствующем масштабе перенести на подготовленный прямоугольный участок строительства.

Большинство индивидуальных домов строится с прямоугольным ленточным бетонным основанием. Разметку под ленточный фундамент выполняют так же, как и под большинство фундаментов других типов. Оси проходят строго посередине ленты контуров несущих внутренних стен и их фундаментов, толщина которых, обычно, принимается 400 мм, а оси проходят на расстоянии по 200 мм от их края (обреза). При фундаменте наружных стен, толщиной 600 мм, составляющих периметр здания, оси располагаются на расстоянии 400 мм от внешнего обреза и 200 мм – от внутреннего.

Важно: один из фасадов, называемый – главным, всегда должен располагаться параллельно так называемой красной линии, то есть границе, разделяющей участок строительства и прилегающую территорию – улицу, проезд.

Инструменты и приспособления

Для того чтобы перенести оси фундаментов с плана на участок и выполнить разметку ленточного фундамента своими руками потребуются:

  • деревянные колышки из бруса сечением 40 х 40 мм, длиной 400 мм, концы которых, с одной стороны, должны быть обтесаны под острым углом;
  • шнур (шпагат, бечевка), обладающий не эластичными свойствами (при растяжении не должен увеличиваться в длине), его толщина выбирается такой, чтобы он был хорошо заметен на местности;
  • угольник с прямым углом;
  • рулетка, максимально возможной длины;
  • штыковая лопата, топор, молоток, строительный нож.

Правильная последовательность действий при разметке фундамента

Как выполняется разметка ленточного фундамента? Все углы в грамотно размеченном строящемся доме должны быть прямыми. Учитывая это, разметить фундаменты на участке можно разными способами:

  • инструментально-геодезическим;
  • своими руками.

Если принимается решение использовать геодезические инструменты, позволяющие расположить оси на участке с очень высокой точностью, следует обратиться в организацию, выполняющую такие работы, заплатив за это цену, которую она попросит. Можно еще в «частном порядке» пригласить геодезиста-практика, чтобы он во вне рабочее время выполнил необходимые геодезические работы по разбивке осей фундамента, взяв за них не очень высокую оплату.

Обратите внимание на то, что довольно часто в рекомендациях, как разметить ленту прямоугольных фундаментов стен домов, встречается совет — «использовать нивелир». Действительно, такой геодезический прибор есть, но предназначен он не для измерения углов, а для определения горизонталей.  Например, он может быть востребован при работах по выравниванию дна котлована под фундаментом или при устройстве перекрытий дома. Запомните, геодезический прибор, измеряющий углы, который может потребоваться при разметке, называется – теодолит. Им же можно воспользоваться при проверке вертикальности стен будущего дома.

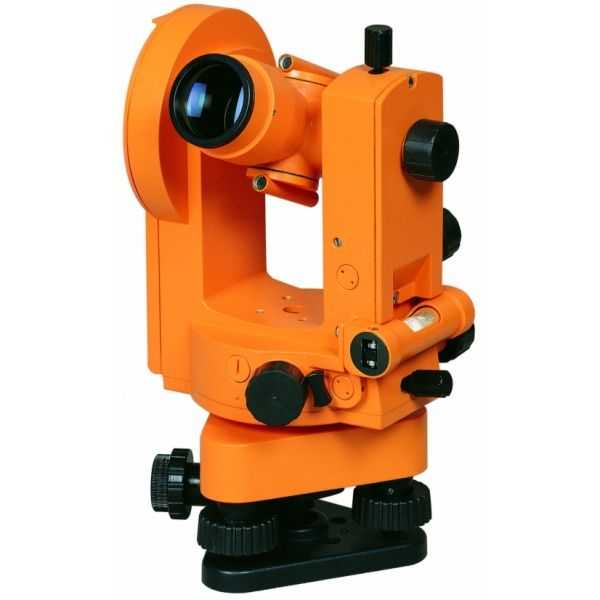

Теодолит

Геометрические построения

Разметку ленточного фундамента можно выполнить своими руками, используя геометрические построения.

При помощи простого прямоугольного веревочного треугольника. Главный фасад дома может располагаться относительно красной линии двумя способами:

  • наружная стена совпадает с красной линией;
  • дом отодвинут вглубь участка на заданное расстояние.

Как правильно разметить фундамент, если выбран первый вариант? Забьем первый колышек, соответствующий левому углу дома, в месте, где пересекаются оси «1» и «А» на чертеже плана фундаментов, отступив от красной линии вглубь участка на 400 мм, второй колышек забивается с правой стороны в месте, соответствующем пересечению цифровой и буквенной осей на конце фасада также на расстоянии 400 мм от красной линии. Шнур, натянутый между колышками, будет соответствовать оси основания стены наружного фасада. Перед тем как приступить к разметке осей боковых фасадов, вспомним знаменитую Пифагорову теорему. В ней доказывается, что в прямоугольном треугольнике сумма размеров катетов, возведенных в квадратную степень равна квадрату размера гипотенузы, где катеты – это малые стороны, составляющие прямой угол, а гипотенуза — наибольшая сторона, находящаяся против прямого угла.

Нашим требованиям и условиям теоремы больше всего удовлетворяет треугольник с целочисленными значениями сторон — 3, 4 и 5. Действительно, 3^2 + 4^2 = 5^2, то есть 9 + 16 = 25. Используя эти знания, делается веревочный треугольник, который поможет разметить прямой угол. Сначала отмеряем отрезок шпагата длиной 12 м, с одного конца на расстоянии 3 м и 7 м от его начала завяжем узлы, разделив этот отрезок на три части.

Забьем еще один колышек на удалении 4 м вдоль размеченной фасадной оси справа от забитого колышка левого угла. Обогнем его подготовленным веревочным треугольником, касаясь тем местом, где завязан узел на расстоянии 3 м, потом обогнем шнур вокруг колышка, забитого на расстоянии 4 м. Затем, соединим два свободных конца шнура вместе так, чтобы шнур оказался натянутым как можно сильнее. При этом уже размеченная ось основания стены главного фасада образует правильный прямой угол со стороной веревочного треугольника с размером 3 м. В том месте, где сойдутся два конца шнура забиваем еще один колышек. Протягиваем, не допуская перегибов, через самый первый и только, что забитый колышек шнур на длину, соответствующую длине оси левой боковой стены. Здесь забиваем следующий колышек и, закрепив на нем шнур, получаем разметку левой боковой оси.

Аналогично, но в зеркальном отражении размечаем правую боковую ось. Соединив шнуром дальние колышки левой и правой осей, закончим разметку периметра дома.

Для разметки расположения фундаментов внутренних несущих стен, там, где, согласно проекту, оси, пересекаются с осями наружных стен, на противоположных внешних осях на требуемом расстоянии забьем по два дополнительных колышка, соединив их шнуром. Размеченный в осях участок для начала выполнения земляных работ готов. Для проверки измеряем одну и другую диагональ периметра. Они должны быть равны для геометрических фигур с правильной прямоугольной разметкой.

Разбивка фундамента методом диагоналей

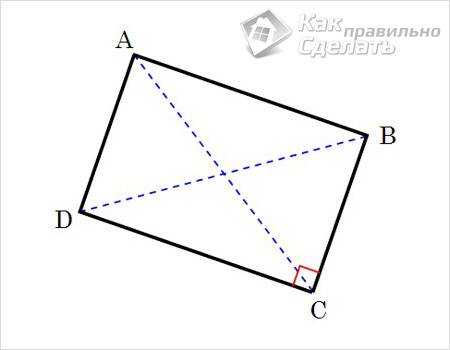

При помощи метода диагоналей. Применяется, когда нужна разбивка ленточного или другого типа фундамента.

Предположим, что размеры будущего дома в осях составляют 9 х 12 м. Тогда отмеряем отрезок шнура, соответствующий длине периметра, то есть (9 + 12) х 2 = 42 м. Еще понадобятся два отрезка по 15 м, что соответствует длине диагоналей дома с заданными выше размерами (легко вычисляется по приведенной выше теореме Пифагора). На расстоянии 9, 21 и 30 м завяжем узлы и соединим вместе концы шнура. Сюда же прикрепим конец одной из диагоналей, другой конец свяжем с узлом на расстоянии 21 м. Конец другой диагонали фундамента расположим на расстоянии 9 м от начала основного шнура, а другой на расстоянии 30 м.

Если растянуть без провисаний все 4 точки, в которых закреплены концы диагональных отрезков – получим систему в виде прямоугольника с перекрещивающимися диагоналями. Закрепив эти точки на колышках, получим разметку фундаментов наружных стен в осях по всему периметру. При разметке осей внутренних несущих стен используем простой веревочный треугольником со сторонами 3, 4 и 5.

На что следует обратить внимание

Иногда рекомендуют выполнять разметку не по осям, а в два параллельных шнура по обрезам будущего фундамента. Такой способ, помимо того, что вносит дополнительную трудоемкость при разбивке, не несет никакой смысловой нагрузки, так как котлован под фундамент все равно необходимо откапывать шире, чем его толщина. Это связано с тем, под вертикальными стенками при ленточном типе обычно устраивается горизонтальная бетонная подошва с выступающими ступеньками шириной не менее 10 см с каждой стороны.

Разметка не требует особой квалификации. Это вполне простая задача, для решения которой нужна всего лишь тщательность и аккуратность.

fundamentx.ru

Разметка фундамента под дом

Независимо от типа постройки, которая может быть неприметным сараем или симпатичной банькой, одноэтажным частным домом или красивым в несколько этажей зданием, строительство начнется не с закладки фундамента, а с разметки участка под него. Сложность и важность такой процедуры переоценить невозможно. Вдумчивый подход и грамотное применение разработанных алгоритмов позволяют будущим владельцам выполнить разметку своими руками.

Подготовка

К началу разметки фундамента под дом должна быть готова вся документация, план строения из которой потребуется перенести в реальных размерах на выбранную площадку. Ровная территория – обязательное условие, поэтому необходимо произвести выравнивание, для чего воспользоваться, к примеру, нивелиром или уровнем.

ОБРАТИТЕ ВНИМАНИЕ! Лишней не будет перепроверка соответствия выбранного типа фундамента (ленточного, плиточного, свайного, столбчатого) конкретному виду грунта, климатическим условиям, залеганию подземных вод, предполагаемой нагрузке.

Подготовьте рулетку не менее, чем на 20 м, гидроуровень, набор строительных инструментов типа лопаты, молотка, гвоздей, топора и др., маркер, колышки, катушку капронового шпагата.

НА ЗАМЕТКУ! Если в пользовании нет большого угольника с прямым углом, то его можно изготовить самостоятельно из плашек, к примеру, 60 см, 80 см и закрепляющей их в 1 м. Используемое соотношение 3 : 4 : 5 имеет название египетского треугольника и является частным случаем знаменитой теоремы Пифагора.

К содержанию ↑

На всех этапах максимум внимания и тщательности

Разметка участка начинается с определения месторасположения фасадной, задней или одной из боковых стен. Привязка к четко установленному ориентиру позволит обеспечить идеальную горизонтальность поверхности под надежную основу.

Выбрав одну из сторон, колышками отмечают ее расположение, не забыв свериться с планом. Для разметки прямых углов следует воспользоваться угольником. На продолжении намеченных сторон закрепить колышки, расстояние до которых будет отвечать заданным параметрам дома в плане.

ВАЖНО! Обязательно проверьте прямоугольность формы намеченного четырехугольника с помощью имеющегося прямого угла, а также измерением диагоналей, которые должны быть равными по длине. Не допускайте ни малейшего расхождения в точности данных!

К содержанию ↑

Нюансы, которые должен знать каждый самостоятельный строитель

  • После того¸ как внешние границы стен будут отмечены, для внутренней разметки потребуется отступить внутрь прямоугольной основы на запланированную ширину стен.

  • Если контуры дома имеют неправильную форму, то после основной отметки границ на участке необходимо так же тщательно произвести разбивку выступающих частей.
  • Далее выполняется и проверяется разметка внутренней планировки помещений тем же способом. Нельзя забывать о проверке комнат прямоугольной формы!
  • Обозначение траншей под фундамент должно подчиняться следующему правилу: ширина основания дома примерно составляет 0,4-0,6 м по минимальным расчетам, но не меньше ширины стен.

  • Завершением обозначения границ под строение послужит красивая и аккуратная картинка на земле, которая будет понятна и самому владельцу, и специалистам, и рабочим.
К содержанию ↑

Особенности разметки в зависимости от типа фундамента

Обратите внимание на то, как правильно сделать разметку под следующие основания:

Ленточный фундамент

Размечая контуры ленточного фундамента, в угловых точках внешних границ вбивают колышки. Между ними натягивают шнур или цветную крепкую леску. Запас ширины, который делается под основание, связан с выемкой земли и необходимостью устройства опалубки.

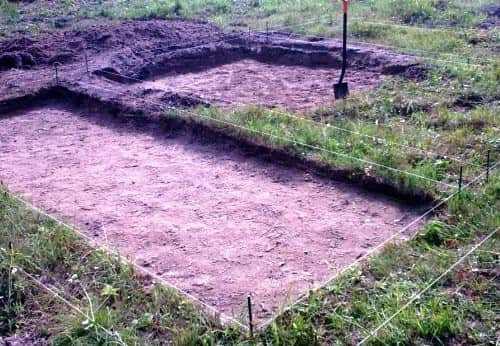

По окончании разметки ленточного фундамента под дом потребуется найти на участке точку, которая является самой низкой и поэтому определяющей в плане отсчета глубины под траншею. Если дом не очень большой по размерам, то котлован на 0,4-0,5 м обеспечит устойчивость постройки. К тому же вырыть траншею своими руками не составит труда.

ПОМНИТЕ! Траншея должна иметь очень ровное основание, стенки должны быть строго вертикальными!

Это обусловлено тем, что построение опалубки и последующая заливка бетона напрямую связаны с безопасностью, устойчивостью и сохранностью дома в процессе эксплуатации.

К содержанию ↑

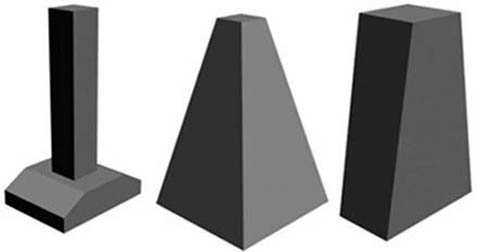

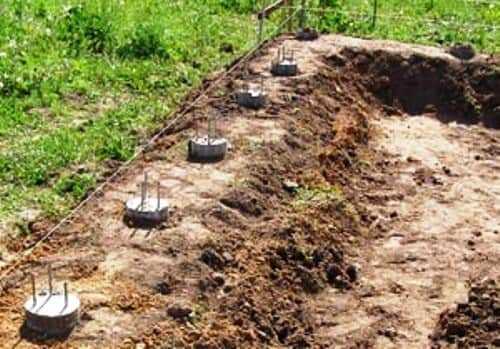

Столбчатый фундамент

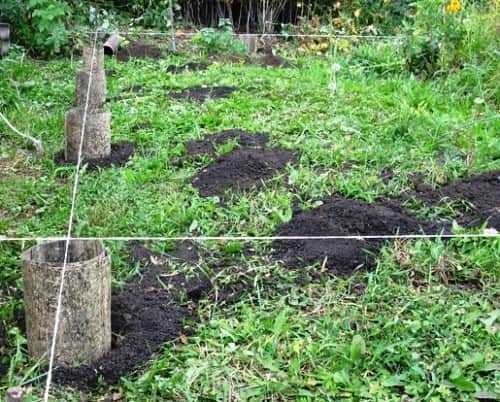

Этапы разметки под столбчатый, свайный или плитный фундаменты практически ничем не отличаются от стандартного алгоритма, однако сам процесс более сложен.

К обязательным моментам относится обозначение на участке расположения опор, рисунок которых выстраивается из расчета: сваи или столбы могут находиться между собой на расстоянии до 2 м. После этого в каждую из расчетных точек ввинчиваются сваи, заливаются бетоном арматурные связки или устанавливаются специальные железобетонные конструкции, напоминающие сверху ячеистую сетку.

Если вы решите, что вам под силу самостоятельная разметка фундамента под дом, то смело беритесь за данный этап работы. При соблюдении всех тонкостей процесса возможно качественно и малозатратно разметить территорию под постройку!

Читайте также:

silastroy.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
