Размеры шпалы деревянной железнодорожной - вес, длина, ширина, объем

Опоры при проектировании и строительстве подъездных путей также важны, как и сами рельсы. Поэтому прямо сейчас под прицелом нашего внимания шпала: размеры этой деревянной конструкции, ее Д/Ш/В, итоговая масса и другие свойства. Также рассмотрим действующие межгосударственные стандарты, типы, варианты, допустимые отклонения, предъявляемые к ней требования и так далее, вплоть до общих моментов и особенностей обслуживания.


Содержание
  1. Классификация по типам
  2. Длина и другие габаритные размеры шпалы деревянной ЖД
  3. Размеры ЖД шпалы деревянной по ГОСТу
  4. Переводные брусья
  5. Мостовые брусья
  6. Технические требования, предъявляемые к непропитанным шпалам деревянным стандартного размера и веса, к мостовым и переводным брусьям
  7. Технические требования, предъявляемые к шпалам деревянным пропитанным стандартного размера, к мостовым и переводным брусьям
  8. Обслуживание пути при использовании деревянных шпал

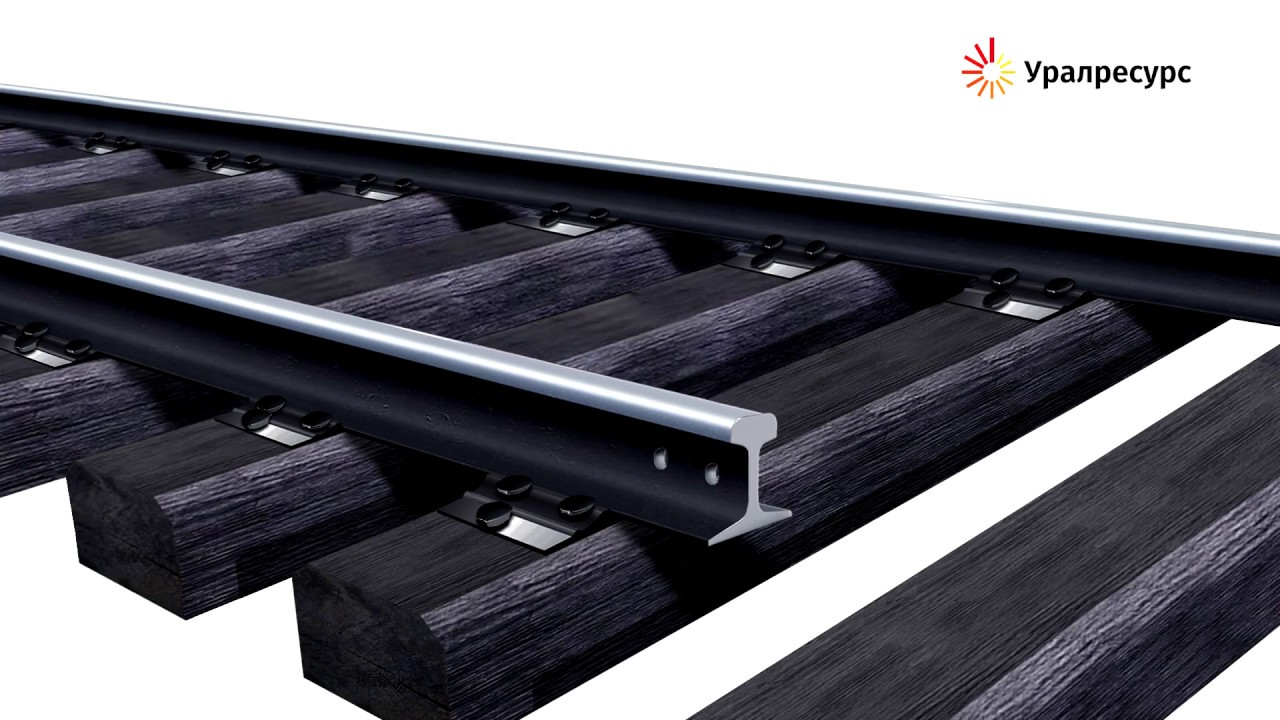

Шпалы служат опорами для рельсов.

Главное назначение шпал – передавать давление от рельсов на балласт, обеспечивать постоянство ширины колеи и устойчивость рельсового пути.

Сфера их применения – укладываются для создания транспортных систем заводов, фабрик и других производителей, для которых актуален, например, подвоз сырья на вагонетках, а также при запуске и ремонте полотен с небольшой грузонапряженностью.

От их качества, долговечности, состояния напрямую зависит эффективность и безопасность эксплуатации колеи. Поэтому технические характеристики просто обязаны соответствовать критериями, определяющим их геометрические и другие свойства. Ниже, в соответствующих разделах, мы подробно рассмотрим данные особенности.

Отдельно отметим, что такие рельсовые опоры сегодня не являются приоритетным решением, но все еще достаточно активно используются на линиях со сравнительно небольшой грузонапряженностью и/или с малой скоростью движения транспорта.

Классификация по типам

Все параметры рельсовой опоры должны отвечать требованиям актуальных межгосударственных стандартов и технических условий.

Исходя из этого, рассматриваемый нами элемент основания ВСП может быть описан и подразделен сразу по нескольким свойствам.

При стандартной длине и ширине деревянные шпалы даже сегодня стабильно используются на путях следующих классах:

  • I-II – если они могут без деформаций выдерживать скорость движения транспортных средств, превышающую 100 км/ч и грузонапряженность более 5 000 000 т/км за год;

  • III-IV – под ними подразумеваются интенсивно функционирующие подъездные линии, а также ветки сортировки и приема-отправки;

  • Пути V класса, включая и малодеятельные, и для проведения маневрово-вывозных операций.

Здесь также важна строгая стандартизация, поэтому указанные выше варианты железных дорог сегодня проектируются и выстраиваются с активным использованием подходящих рельсовых опор. Типы и размеры ЖД шпалы подразделяют на:

  • Первый тип (1) – для основных путей (I-II класса пути).

  • Второй  (2) – для участков подъезда и станционных (III-IV).

  • Третий (3) – для организации транспортных развязок предприятий и промышленных объектов (V).

Также есть классификация по типу сечения:

  • обрезные – сечение представляет собой правильный квадрат;

  • полуобрезные – в профиле отсутствует один угол;

  • необрезные – сняты противоположные (по отношению друг к другу) грани, что обычно актуально для бывших в употреблении элементов ВСП.

Длина и другие габаритные размеры шпалы деревянной ЖД

Они давно стандартизированы – для обеспечения практических преимуществ рельсовых опор, в числе которых:

  • отличная обрабатываемость экологически чистого материала;

  • сохранение высокой упругости при сравнительно малом весе;

  • серьезный запас устойчивости к перепадам температур и сезонной смене циклов нагревания/охлаждения;

  • взаимодействие с балластной подушкой, не приводящее к разрушению ВСП;

  • деревянная шпала является диэлектриком.

Похожие новости

  • Железобетонная шпала ш3: вес, размер, длина, ширина — описание всех характеристики
  • Железнодорожные деревянные брусья для стрелочных переводов: назначение, ГОСТ, размеры, вес
  • Характеристики шпалы железобетонной Ш1: размеры, вес по ГОСТу
  • Шпала деревянная пропитанная тип 1, 2: срок службы, сколько весит, размер по ГОСТу
  • Виды и размеры железобетонной шпалы: вес, длина и ширина ЖБ опоры на железной дороге

Эти достоинства позволяют использовать их не только при укладке подъездных линий, но также в строительстве. Единственной проблемой является гниение: места стыка с монтируемыми поверх металлоконструкциями рано или поздно разрушаются, даже несмотря на обработку антисептиками.

Геометрия поперечных сечений приведена для рельсовых опор, влажность лесоматериала которых не превышает 22%. Так как требования к эксплуатации не слишком жесткие, допустимы некоторые отклонения от установленных Д/Ш/В (обычно это ± 5 мм).


Размеры разных типов шпал


РазновидностьТолщина hВысота пропиленных боковых сторон h2ШиринаДлина
Верхней пластиныНижней b'
bb'
I180±5150180210250±52750±20
II160±5130150195230±52750±20
III150±5105140190250±52750±20

Внимание, все эти параметры актуальны для хвойных пород (для массивов ели, пихты, сосны, лиственницы) и березы с уровнем влажности до 22%. В случае когда данный показатель превышает норму, необходимо давать припуски на усушку, согласно ГОСТам 6782.1-75 и 6782.2-75. Причем поперечные сечения рельсовых опор также подчиняются заявленным требованиям, и тут мы подходим к отдельному подвиду элементов строения пути, используемому на ненапряженных и малодеятельных линиях и в качестве подъездных колей на различных фабриках и заводах.


Толщина и высота шпалы деревянной увеличиваются с улучшением класса, что говорит о четко выстроенной градации сфер применения. При этом допуски по ширине нижней пласти остаются одинаковыми – от 5 до 20 мм, что дает возможности к унификации и выстраивании безопасных переходов на колее.

Геометрические особенности сведены в таблицу 1 выше), поэтому нам остается еще раз взглянуть на них и сделать краткие выводы:

  • Подъем пропиленных боковин увеличивается с улучшением класса – если у 3-го она составляет 105 мм, то у 1-го – уже 150 мм, что помогает обеспечить должную прочность рельсовой опоры.

  • Ширина и толщина также подчиняются этому закону, что несколько утяжеляет конечное изделие, но зато положительным образом сказывается на стойкости к нагрузкам.

  • Длина ЖД-шпалы деревянной не меняется с повышением типа, оставаясь 2750 мм, и такая унификация существенно облегчает процесс стыковки полотен разного назначения.

Размеры ЖД шпалы деревянной по ГОСТу

Все рассматриваемые габариты регламентированы межгосударственным стандартом ГОСТ 78-2004, утвержденным для всех стран таможенного союза.

В силу он вступил с 2006 года и обуславливает использование конструкций всех 3 описанных выше вариантов сечения, всех пяти классов пути – для укладки или восстановления широких и узких полотен железной дороги и, кроме того, для возведения различных зданий и сооружений.

Геометрия и состояние рельсовых опор так же должно соответствовать ГОСТам, чтобы сохранялись все эксплуатационные преимущества и вообще возможность безопасной их эксплуатации. Чтобы продлить срок службы элементов ВСП, их покрывают антисептиками.

Выполняют эту операцию в автоклавах для защиты от губительного действия влажности, грибка, плесени, жуков-короедов и подобных им насекомых-вредителей. Причем качество пропитки должно соответствовать ГОСТу 20022.5-93. Рекомендуемая глубина проникновения средства зависит от породы лесоматериала.

Механическая обработка (если она важна) проводится предварительно.

Переводные брусья

Переводные брусья – это поперечные перекладины на железнодорожном пути в местах установки стрелочных переводов.

Брусья для переводов укладываются на верхний балластный слой железнодорожного полотна.

Готовые элементы ВСП такого вида должны соответствовать ГОСТу 8816-70.

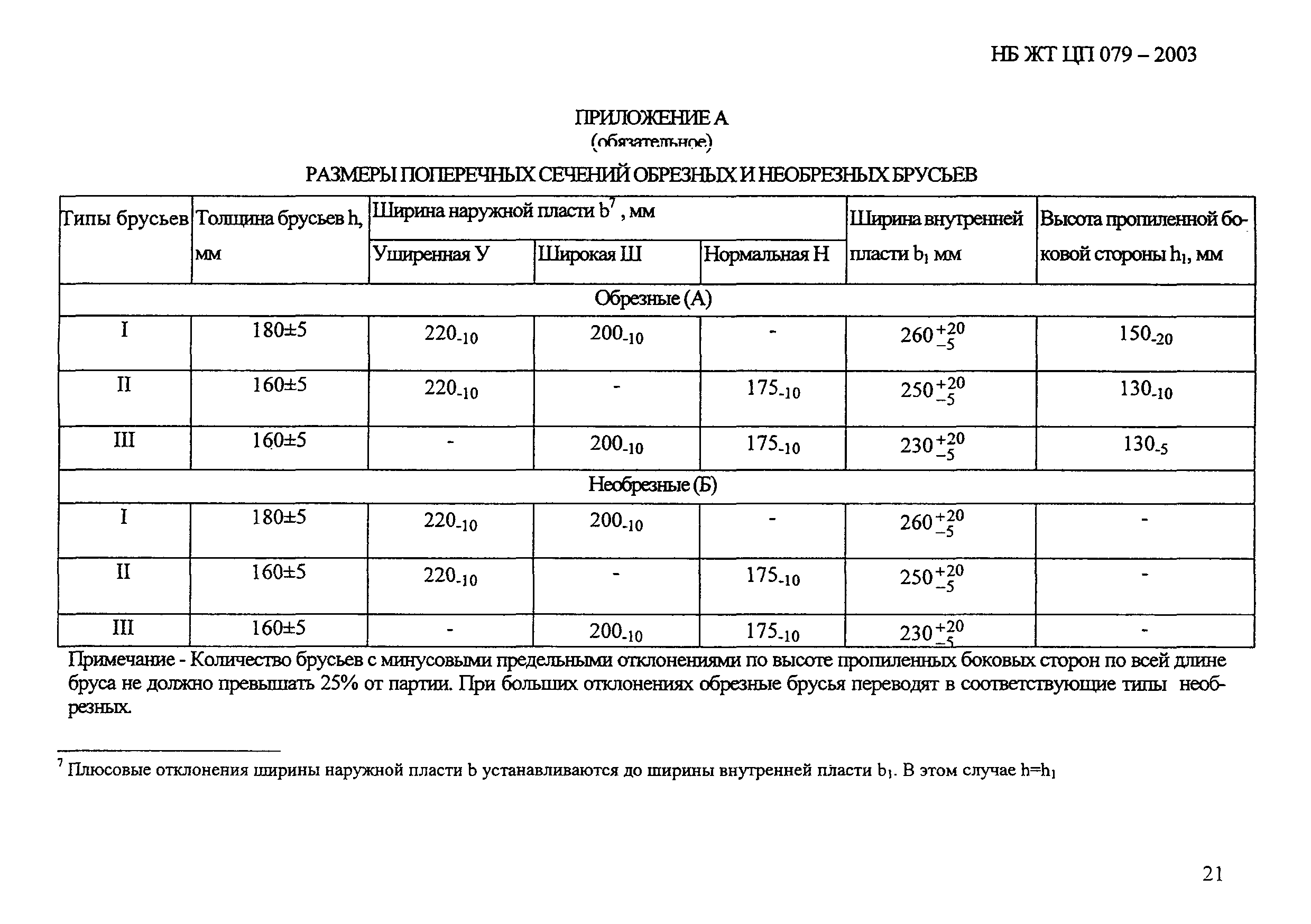

Ниже представлен эскиз с поперечным сечение брусьев для стрелочных переводов и таблица с размерами



ТипТолщина h, ммВысота пропила, h2, ммРазмер по стороне без пропила, b2, ммШирина верхней пластины, b, ммЗначение нижней пласти, b1, мм
Нормальная, ммШирокая, ммУширенная, мм
1180 ± 5150300200-10220-10260-5; +20
2160 ± 5130280175-10220-10250-5; +20
3160 ± 5130260175-10200-10230-5; +20

По геометрии профиля и роли они повторяют классификацию обычных рельсовых опор из древесины, то есть могут быть обрезными и необрезными, использоваться как на главных, так и на запасных или подъездных путях, на точках приемоотправки и сортировки. Требования, предъявляемые к уровню влажности лесоматериала те же – до 22%, иначе – припуск на просушку.

Внимание, если мы рассматриваем переводной брус, важно знать ее проект так как различные проекты стрелочных переводов монтируются на соответствующий комплекту брусьев, имеющих разнообразные длины. Составляет она от 3 до 6,5 м (а не 2,75 м). Шаг – каждые 0,25 м. Поставляются такие изделия комплектами, в количестве, регламентированном проектами.

Переводные брусья – это не менее важный элемент полотна, по отношению к которому также выдвигается целый ряд требований. Есть два ключевых фактора:

  • Соответствие назначению:

    • от I до II класса должны использоваться на ветках с достаточно скоростным транспортом (от 100 км/ч), и высокой грузонапряженностью;

    • III-IV – на подъездных, приемочных, сортировочных, станционных линиях;

    • V – на малодеятельных полотнах и на базе производственных предприятий.

  • Нормальная влажность – до все тех же 22%, уже многократно упомянутых. Да, здесь показатель тоже может быть завышен, тогда решением, опять же, становятся припуски на сушку, определяемые в зависимости от породы по ГОСТ 6782.1-75 (для березы) или по 6782.2-75 – для хвойных лесоматериалов.

Мостовые брусья

Эти составные части колеи также подчиняются строгим требованиям ГОСТов. И ключевая норма, которой они должны соответствовать, – это исключительно прямоугольная форма сечения, причем одного из двух:

  • 220 х 240 мм;

  • или 220 х 260 мм.

Также возможны варианты 220 х 280 и 240 х 300 мм, но они уже изготавливаются в индивидуальном порядке и только с согласия заказчика.

Предельные отклонения меняются в зависимости от исполнения: в первом случае они есть по толщине (до -2 мм), во втором их вообще нет, зато есть по ширине (до -3 мм). Максимально возможный уровень влажности без усушки составляет уже 20%, припуски уже свои – выбирать их нужно по ГОСТ 6782.1-75.

Длина мостовых брусьев обычного сечения – 3,25 м. Чем больше расстояние между осями продольных балок или ферм моста (до 2,5 м), тем большим должно быть поперечное сечение мостовых брусьев (до 24х30 см) и их длина (до 4,20 м).

Технические требования, предъявляемые к непропитанным шпалам деревянным стандартного размера и веса, к мостовым и переводным брусьям

  • выпуск из хвойных пород (массива ели, пихты, лиственницы или сосны), также из березы;

  • нормы допустимых отклонений от нормы регламентированы ГОСТами 2140-81 и 78-2004, а также 8816-70 и 28450-90;

  • необходимо выполнять глубокую наколку согласно ТУ 13-06-23-1-87, хотя ее можно вообще не осуществлять при предварительном одобрении покупателя;

  • на один из торцов готового изделия в обязательном порядке наносится маркировка – стойкой краской, представляющая собой клеймо завода-производителя.

Технические требования, предъявляемые к шпалам деревянным пропитанным стандартного размера, к мостовым и переводным брусьям

  • покрывать их защитными средствами обязан изготовитель – в соответствии с ГОСТ 20022. 5-93;

  • укладка без предварительной обработки в данном случае недопустима;

  • при сверлении отверстий в уже защищенном антисептиком лесоматериале места под шурупы и костыли тоже нужно смазать теми же составами;

  • другие механические операции с рельсовой опорой необходимо осуществлять до пропитки.

  • Для мостовых брусьев глубина пропитки должна отвечать нормам ГОСТа 20022-5.93 и зависит от породы:

    • для сосны и кедра она обязана превышать 85% от ширины железнодорожной шпалы стандартного размера;

    • для лиственницы, пихты, сосны – до 5 мм по заболони и от 2 мм – по обнаженному ядровому слою;

    • для наколотых шпал – от 50-60 мм.

При этом глубину проникновения состава в лесоматериал проверяют с помощью пустотелого бура, сверля им в месте без трещин, сучков и подобных им неоднородностей структуры. Также проводятся пробы на расстояние – в 0,8 – 0,9 м от торца и еще в 60 мм от нижней пласти.

Дополнительные характеристики, экономическое обоснование, транспортировка

Схожесть в одинаковых задачах, выполняемых данными элементами ВСП. Разница же – еще в нескольких показателях (помимо Д/Ш/В), а именно:

  • масса – опоры из хвойной породы весят 80-85 кг, ЖБИ – в среднем 270 кг;

  • стоимость – первые обходятся в разы дешевле вторых;

  • срок службы – до 20 лет.

При транспортировке все опорные элементы ВСП должны быть рассортированы: сосновые или кедровые обязаны быть в одной группе, еловые с пихтовыми – в другой, березовые и лиственные – поставляться в отдельном порядке.

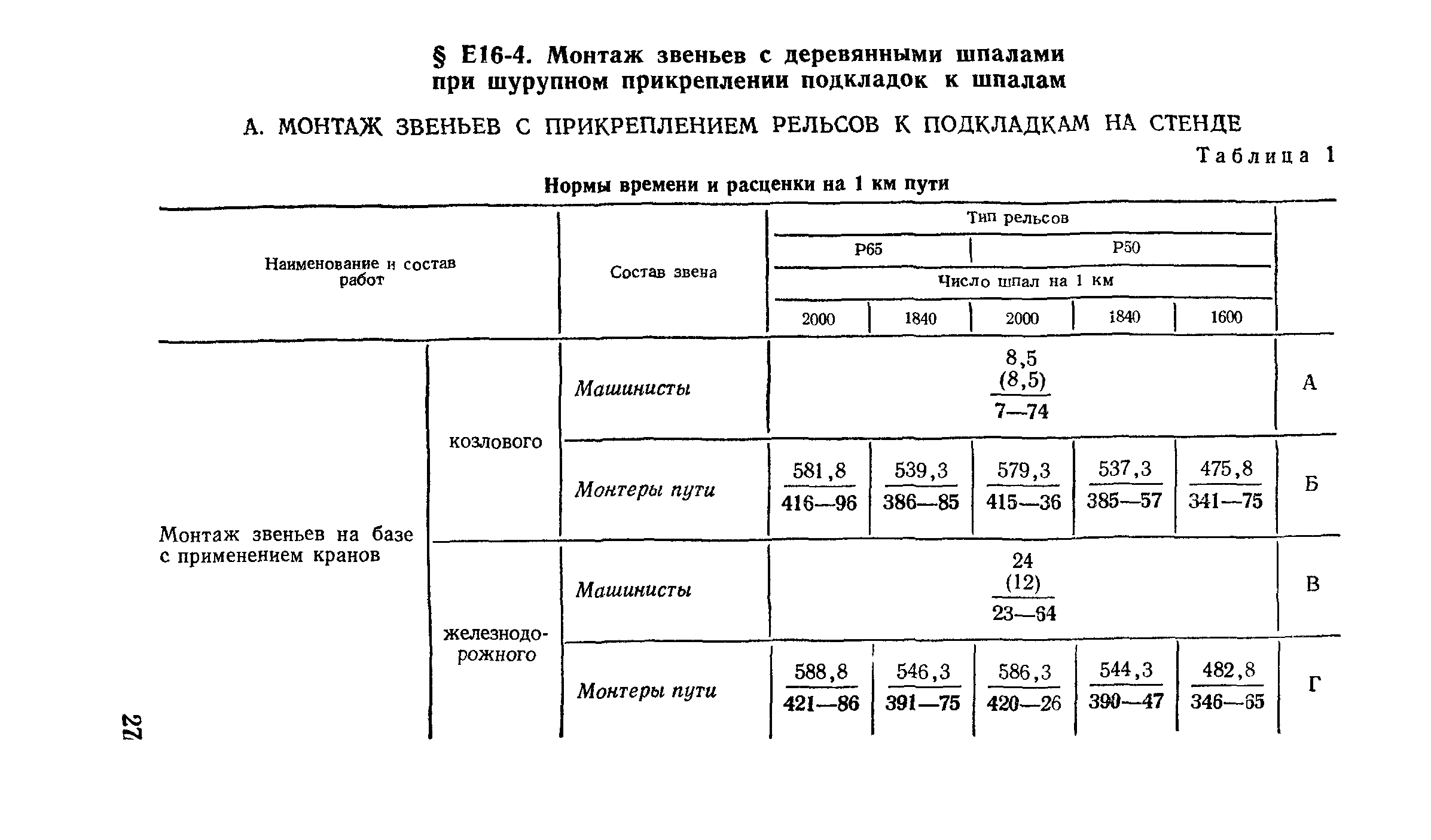

Обслуживание пути при использовании деревянных шпал

Даже обработанные антисептиками шпальные основания выходят из строя, и понять, что их нужно восстанавливать, можно по следующим признакам:

  • под подкладкой начала образовываться гниль или появились выколы;

  • зазоры в костыльных отверстиях стали больше 3 мм;

  • начали гнить торцы;

  • замечены поперечные изломы.

В любом из этих случаев необходимо демонтировать поврежденные элементы, сдать их организации, ответственной за утилизацию, а перед приемкой новых шпал проверить результат их установки, то есть убедиться в том, что:

  • отсутствует плесень;

  • растрескавшиеся концы укреплены винтами или скобами;

  • технологические отверстия правильно подготовлены (просверленные под костыли, шурупы)

  • трещины гидроизолированы, обработаны защитными составами, их величины менее предельно допустимых.

Обращайтесь в «ПромПутьСнабжение», если хотите купить объем деревянных пропитанных шпал – поставим их партией нужного размера, а также предложим другие опорные и рельсовые элементы для строительства железных дорог. Здесь вы можете найти информацию по всем видам шпал.


Также смотрите видео о размерных характеристиках

_________________

Размеры и типы деревянных шпал

Размеры и типы деревянных шпал

Шпалы имеют стандартную длину, сегодня это показатель установлен на уровне 275 сантиметров с допуском плюс-минус два. Такой показатель позволяет оптимизировать работу так называемого балластного слоя. Для дорог с высокой напряженностью, то есть большой проходимостью грузового транспорта, может быть допущено изменение длины до 280 сантиметров; на участках с дифференцированной шириной колеи допускаются жд шпалы с длинной 300 сантиметров.

1) для главных путей (пути 1 и 2 класса) и путей с повышенной грузонапряженностью;
2) для главных путей 3 и 4 класса, а также сортировочных путей, путей, на которых происходит приемка и отправка грузов, путей с повышенной интенсивностью движения по ним;

3) для путей пятого класса, малодеятельных дорог, участков, которые предназначены для совершения маневров.

По возможной форме поперечного сечения шпалы также принято делить на: 1) жд шпалы, пропиленные со всех четырех сторон, или обрезные;
2) поперечные опоры, пропиленные с трех сторон, или полуобрезные жд шпалы;
3) опоры, пропиленные с двух сторон противоположного направления, необрезные.

Традиционно на одном из торцов готовой шпалы ставится специальное клеймо, краской обычно наносят символы, позволяющие распознать поставщика, тип используемой в производстве древесины, сорт.

Выделяют несколько типов обозначений, наносимых на шпалы, среди них: 1) IA, IIA, IIIА – для обрезных шпал;
2) IБ, IIБ, IIIБ – для необрезных шпал.

При укладке на шпалу также накладывается другое специальное клеймо, это клеймо гвоздевого типа, на котором собственно и указан год укладки поперечных опор. Отсутствие клейма считается серьезным нарушением укладки.

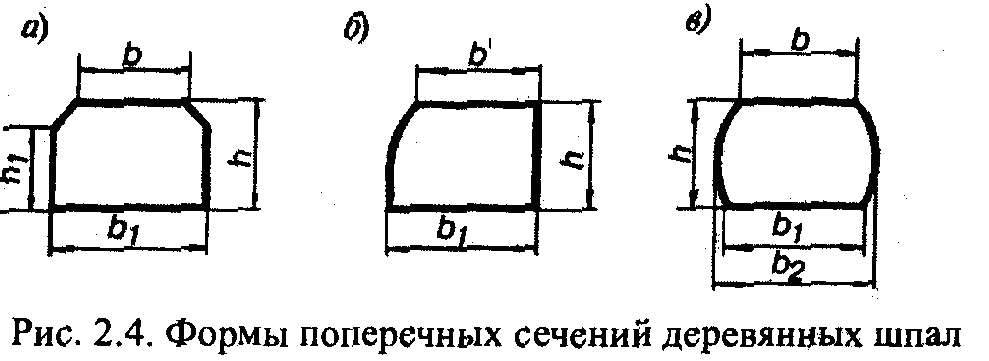

а – обрезные; б – полуобрезные; в – необрезные

С целью уменьшения затрат на производство шпал на железных дорогах нашей страны разрешено использование так называемых старогодных шпал, это жд шпалы, снятые с рельсной решетки при проведении строительных работ. Также используются нецелые, составные шпалы. Подобные деревянные опоры принято делить на три основных направления:

1) Шпалы первой категории, которые можно использовать на путях 1-3 класса, дорогах главного типа и предназначенных для приемки либо отправки грузов. К таким шпалам принято относить опоры с износом не более 5 миллиметров древесины, без сквозного раскола, у которых размер отверстий не превышает 20-24 миллиметра, без признаков гниения.

2) Шпалы второй категории, применяемые для железнодорожных путей 3 или 4 классов. Для таких шпал износ по древесине не должен превышать 30-50 миллиметров в зависимости от типа шпал, допускаются сквозные расколы по торцам, могут иметься трещины любой длины, шурупные отверстия, не превышающие показателя 40 миллиметров, загнивание торцов допускается по глубине, не превышающей возможности обрезки шпалы до 2,5 метров.

3) Шпалы третьей категории предназначены для путей самого низкого, пятого класса. Это шпалы, не вошедшие ни в одну из вышеперечисленных подгрупп. Составные шпалы изготавливаются из материалов, относящихся к одному и тому же типу. Они предназначаются для использования на ненапряженных, малодеятельных путях. Конструкция таких опор в обязательном порядке должна соответствовать требованиям ТУ.

12 Января 2016

skip_previous

видео-инструкция по монтажу своими руками, объем, ширина, размеры, вес, цена, фото

Все фото из статьи

Существует ГОСТ на деревянные шпалы – это ГОСТ 78-84 и последний, дополненный ГОСТ 78-2004, где регламентируются технические параметры изделий по древесине, размерам и пропитке. Основное назначение такого профиля, это основание для железнодорожных рельсов, хотя они достаточно широко могут применяться в строительстве в качестве прочного бруса для различных архитектурных сооружений.

Ниже мы расскажем вам о технических и геометрических параметрах таких изделий, способе их укладки и предоставим вашему вниманию видео в этой статье.

Ремонт ЖД пути бригадой ПЧ

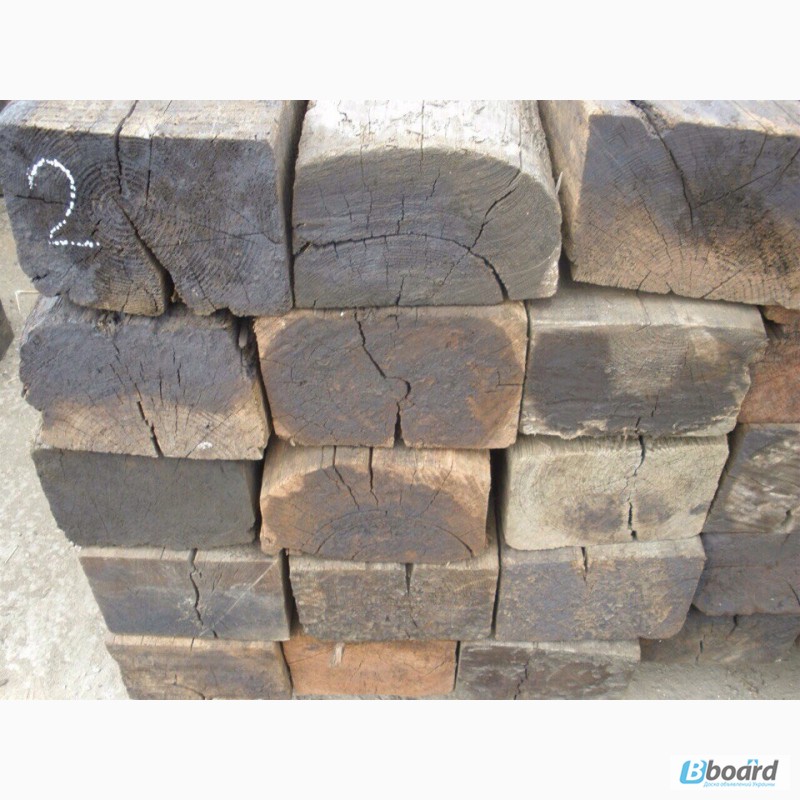

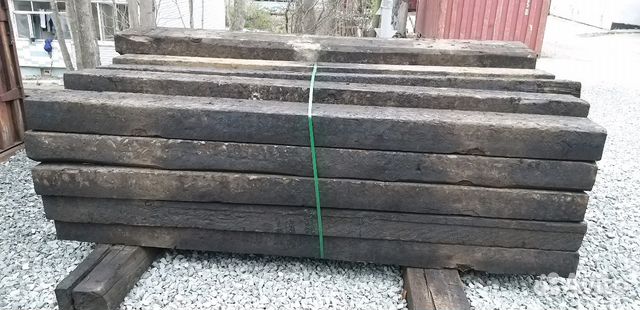

Шпала деревянная

Коротко об изготовлении

Пропитанные шпалы

  • В силу территориальных и экономических причин в разных странах и даже регионах могут быть использованы разные твёрдые породы древесины: красный клён, эвкалипт, дуб, кедр, бук, сибирская лиственница, ель, сосна. И от этого, конечно, будет зависеть вес деревянных шпал и их эксплуатационный ресурс. Но большое значение для длительности использования имеет пропитка, когда материал помещают в камеру, где происходит обработка по системе: давление-давление-вакуум.
  • Камеру заполняют креозотом (уптаном) и маслянистыми средствами защиты типа каменноугольного масла, которое проникает в древесину на всю глубину, а для эффективности проникновения пропитки делают накалывание (именно эта процедура позволяет маслам проникнуть до средины).
    Вся процедура происходит в вакуумной камере, после чего из неё выкачивают излишки защитных средств (маслянистых и креозотовых пропиток).
  • По завершению процедуры инструкция предусматривает сушку и в результате получают брус с водно-дисперсной поверхностью, который называется деревянной шпалой и используется в основном на железнодорожных путях. Зачастую, помимо каменноугольного масла и креозота в качестве пропитки также используют различные бактерицидные составы, предотвращающие гниение и появление плесени на обработанной древесине.

Примечание. Следует учитывать, что при использовании материала для железнодорожных путей и в качестве приставок для опор ЛЭП и связи срок службы деревянной шпалы будет значительно отличаться.
Так на железнодорожном полотне её эксплуатационный ресурс будет составлять порядка 40-45 лет, а вот на опорах это значение сокращается уже до 20-25 лет.

Параметры по типам

Вид обработки и поперечное сечение первого типа: обрезная, полуобрезная, необрезная

I тип предусматривает следующие размеры деревянной ЖД шпалы (обрезной) 180x250x2750 мм, где её объём будет составлять 0,12375м3м – эти параметры установлены ГОСТ 78-89.При производстве все допуски на толщину (18 см), ширину верхней стороны (не менее 18 см) и ширину (25 см) могут составлять порядка ±5 мм, а на длину (275 см) ±20 мм.

Материалом готовым к эксплуатации, считаются шпалы, влажность которых не превышает 22%, используется в основном для главных железнодорожных путей на перегонах.

Вид обработки и поперечное сечение второго типа: обрезная, полуобрезная, необрезная

II тип предусматривает размеры деревянных шпал, указанные на верхнем изображении, где обрезной вариант будет иметь параметры 160x230x2750 мм, что в объёме составляет 0,1012м3 и используется для станционных путей, а также для подъездного полотна на производстве при наличии ЖД сообщения.

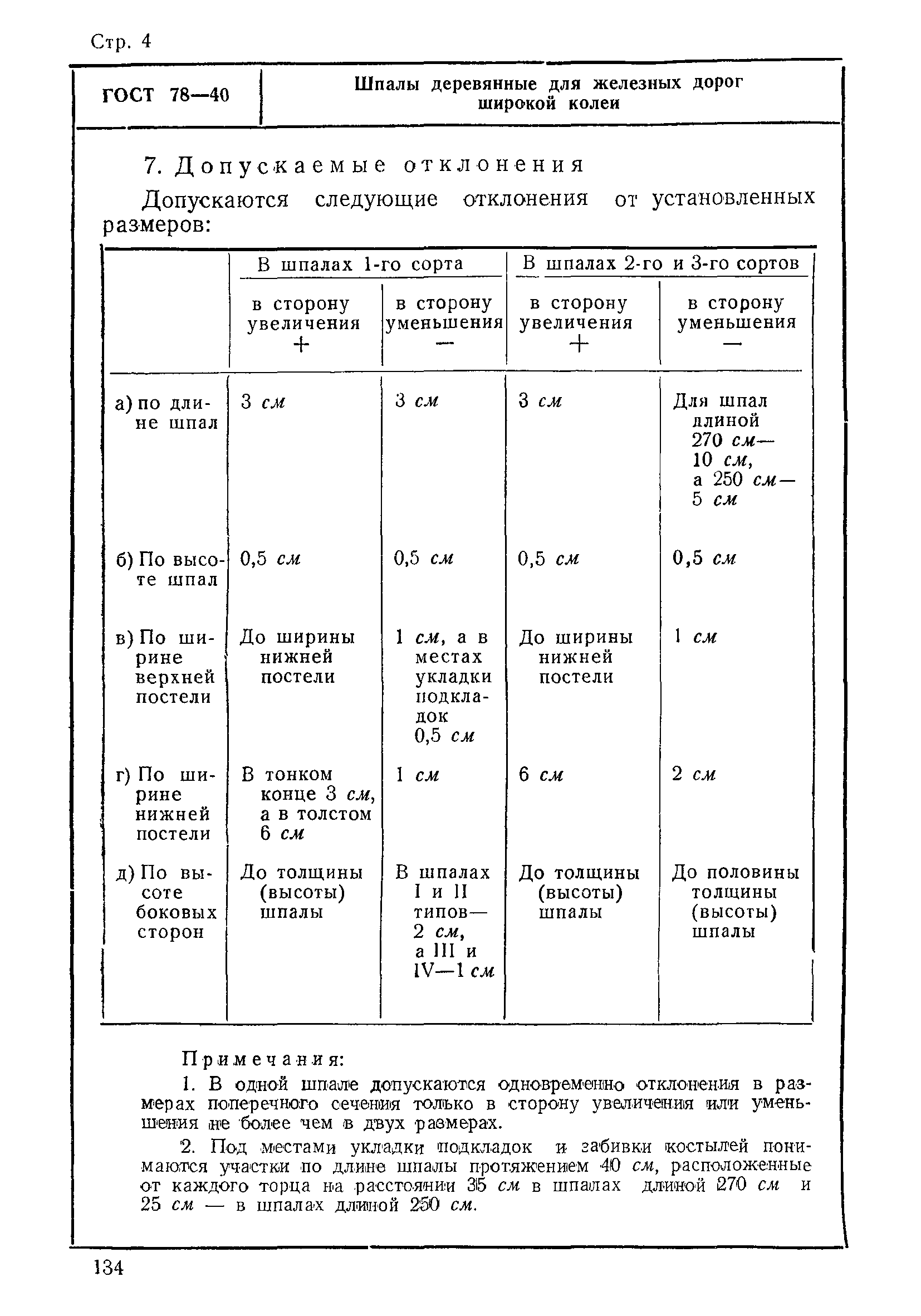

По ГОСТу 78-89 все допуски при изготовлении на толщину (16 см), ширину верхней стороны (не менее 15 см) и ширину основания (23 см) могут составлять порядка ±5 мм, а на длину (275 см) ±20 мм. Максимально допустимая влажность древесины в этих случаях идентична первой категории – не более 22%.

ТипТолщина (мм)Высота пропиленных сторонШирина (мм) не менееДлина
ВерхНиз
bb1b1
A-1180 (±5)150180210260 (±5)2750 (±20)
A-2160 (±5)130160195250 (±5)2750 (±20)
A-3150 (±5)105140190230 (±5)2750 (±20)

Параметры шпал для обычной железнодорожной колеи 1524 мм

Примечание. Для стрелочных переводов длина деревянной шпалы будет гораздо больше – от трёх до пяти с половиной метров, хотя поперечное сечение остаётся таким же, хотя их цена выше.

ТипТолщина (мм)Ширина (мм)Длина (от-до в мм)
A-1180 (±5)260 (±5)3000-5500 (±5)
A-2160 (±5)250 (±5)3000-5500 (±5)
A-3150 (±5)230 (±5)3000-5500 (±5)

Параметры шпал для железнодорожных стрелочных переводов

Примечание. Следует отметить, что объем деревянной шпалы будет примерно одинаковым только в обрезном варианте, где стороны подгоняются более-менее строго.
Но основным требованием, предъявляемым к деревянному брусу, является гладко обрезанная нижняя и верхняя часть.

Замена шпалы

Выдёргиваем костыли

Сейчас мы рассмотрим, как производится одиночная смена деревянных шпал на железнодорожном полотне, и начнём с выдёргивания костылей специальным приспособлением, напоминающим большой гвоздодёр. Костыли, благодаря длинному рычагу инструмента, вынимаются достаточно легко.

Разрыхляем щебень

Кроме того, на первом этапе нужно своими руками разрыхлить щебень по периметру, чтобы появилась возможность сделать нечто вроде приямка. Очерёдность выдёргивания костылей и разрыхления щебня не имеет приоритета, поэтому, такую работу можно делать даже одновременно, если есть напарник.

Делаем приямок по периметру

Учитывая, что ширина деревянной шпалы плотно загнана в щебень, по периметру нужно сделать приямок, иначе её не вытянешь. Эта работа выполняется обыкновенной лопатой.

Снимаем накладку с прокладкой

Теперь специальным молотком на длинной ручке сбиваем сначала упор, а затем металлическую накладку с резиновой прокладкой. Делаем это с каждым рельсом, но после того,чтобы освободить шпалу, нужно несколькими ударами того же самого молотка немного сдвинуть её в сторону.

Вытягиваем шпалу из-под рельсов

А вот теперь самое время узнать, сколько весит деревянная шпала б у, но всё дело в том, что их масса может быть разной – всё зависит от её состояния (степень износа) и породы древесины. Можно сказать, что новые шпалы тоже имеют разный вес – самая лёгкая из них весит 80 кг, а самая тяжёлая -120кг (речь идёт о длине 2,75м).

Делаем замену

Теперь нужно ещё раз расчистить ямку – в неё в любом случае попал щебень при выполнении демонтажных работ. После этого цепляем захватом новую шпалу и затягиваем её на место, под рельсы. Она должна лечь точно посредине, концы можно выровнять, приставив к двум соседним черенок от лопаты.

На фото: подставляем накладку

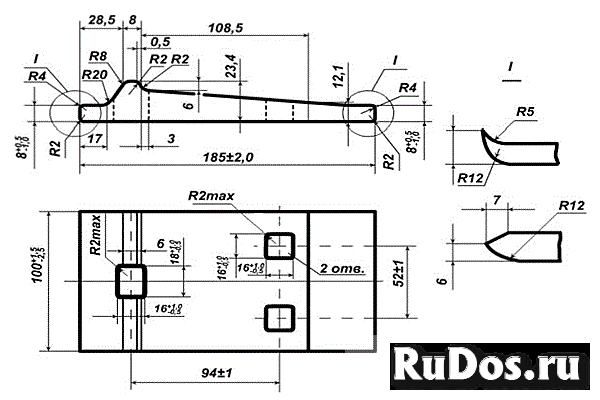

Под каждый рельс нужно подложить металлическую накладку, но под неё подставляется резиновая прокладка. Эти элементы, как правило, заходят свободно, но если они стопорятся, то их продвижению можно помочь несколькими лёгкими ударами молотка.

Забиваем костыли

Теперь настаёт самый ответственный момент – дело в том, что сейчас шпала находится немного ниже нужного уровня и для того чтобы её зафиксировать к рельсам, концы нужно немного приподнять. Это обычно делают при помощи рычага, подставляя гвоздодёр и наступая на него ногой. Здесь по всем правилам нужно два человека, хотя опытные путейцы превосходно справляются с этим в одиночку.

Надеваем на рельс упор и забиваем костыли

Забив по одному костылю с каждой стороны, наживляем в отверстия остальные гвозди и, не вынимая рычага из-под конца шпалы, забиваем их (с наружной стороны два, а с внутренней – три костыля). После этого засыпаем по периметру щебень и подбиваем его под них обратной стороной гвоздодёра.

Заключение

В заключение хотелось бы сказать, что размеры – вес деревянной шпалы не имеют большого значения в процессе монтажа. Это больше сказывается во время их транспортировки вручную, когда её нужно принести или притянуть к месту монтажа.

Вес железобетонной шпалы ЖД дороги, ее длина и ширина

15 октября'18

Шпалы из железобетона

В ходе многолетней эксплуатации, у деревянной шпалы обнаружились многочисленные недостатки. Главным из которых стала подверженность гниению. Да, такие изделия смазываются специальными составами, для защиты от коррозии и поедающих насекомых, вроде термитов. Но даже регулярно обрабатываемая древесина выходит из строя.

Современные технологические решения привнесли в мир изделия из железобетона. Железобетонная шпала не гниет, крепко удерживает рельсы в параллельном состоянии, выдерживает многотонную нагрузку проезжающих составов. Монтаж несколько сложнее, требует применения механизмов, зато обходится дешевле. И в последующей эксплуатации такие пути также сохраняют бюджет. Ведь не надо закупать те самые антисептические составы и платить зарплату человеку, который будет регулярно обрабатывать древесину на путях.


Это позволяет снижать последующий бюджет на поддержание путей в пригодной и безопасной форме. Количество ЧП на путях, связанных с неисправностью самой дороги, будет сокращаться как раз из-за применения более надежных и крепких материалов. Пожалуй, именно вес бетонной шпалы остается последним фактором, почему строители путей делают выбор в пользу морально устаревшей древесины. Масса готового изделия оказывает влияние на принципы монтажа. Потому нужно внимательно рассмотреть размеры бетонной конструкции, прежде чем принимать решение. О недостатках и преимуществах читайте в предыдущей статье.

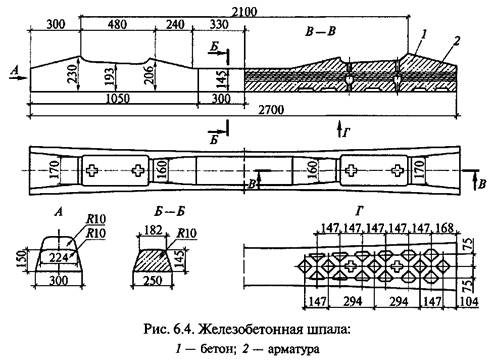

Размеры железобетонных шпал

За точность и соответствие размерам, отвечают два нормативных документа — ГОСТ - 33320 - 2015 и Стандарт 1081 - 97. Они учитываются при производстве на предприятии ОАО "Спецжелезобетон" под торговой маркой "Микабет" и весь процесс создания проходит строго в рамках этих нормативов.<.p>

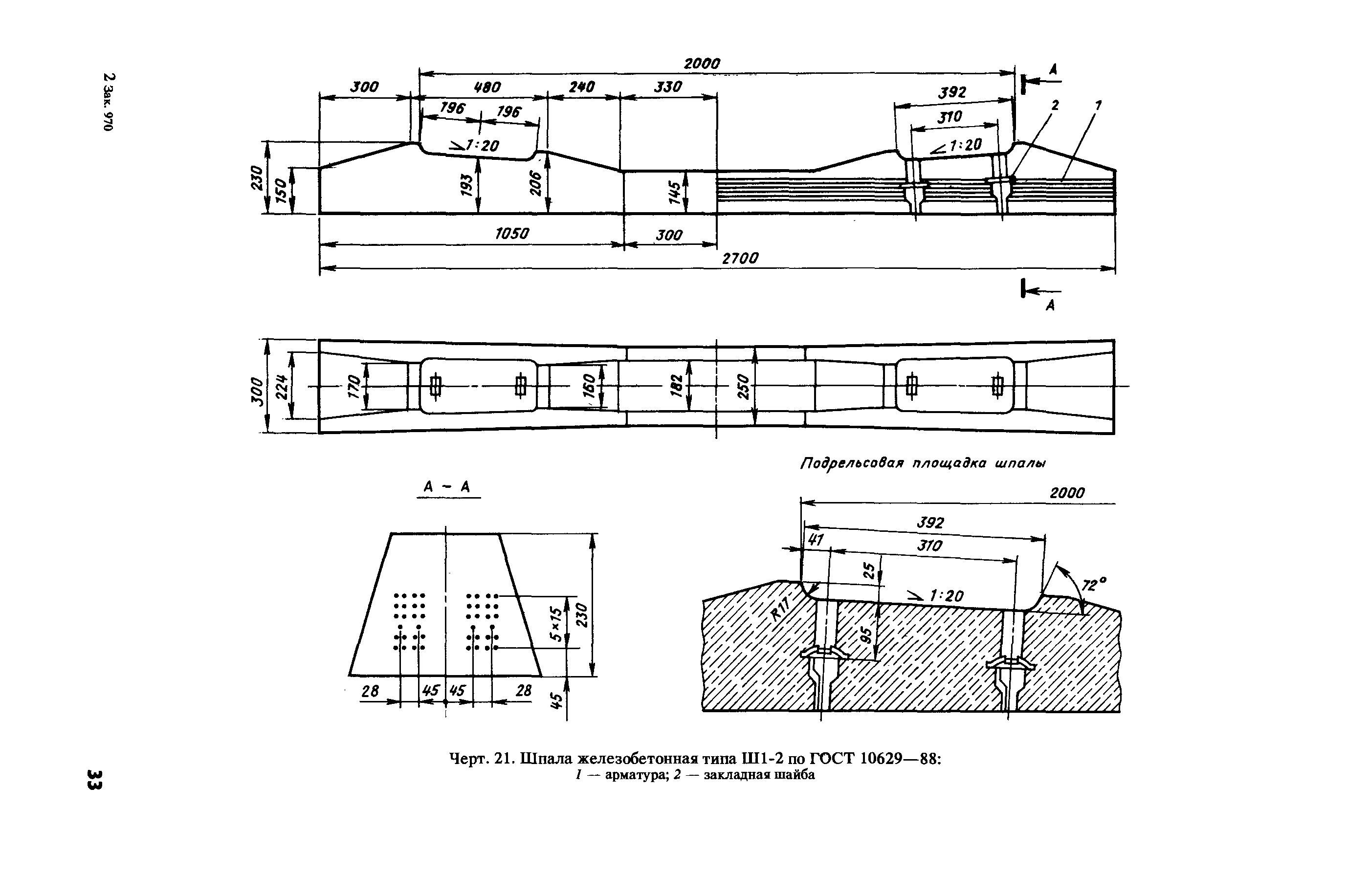

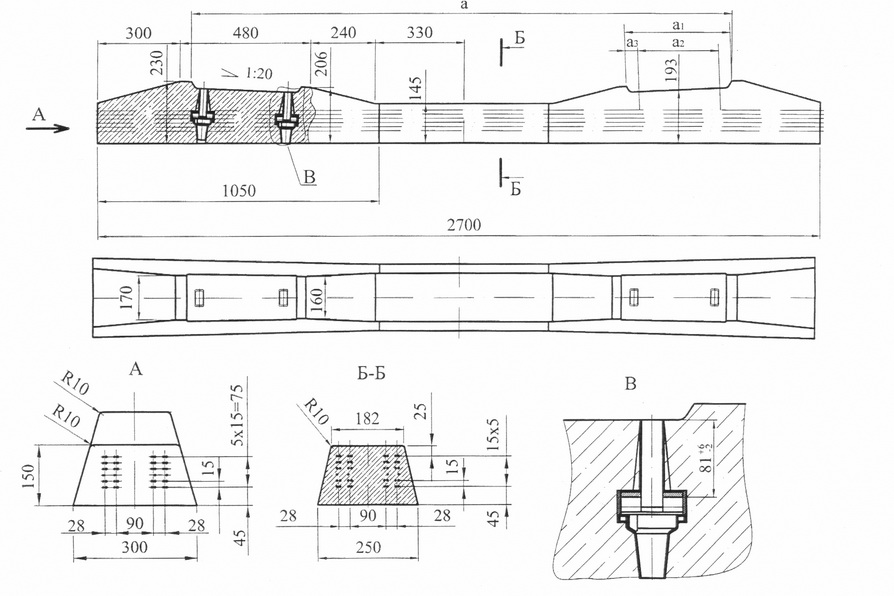

Точные размеры бетонной шпалы следующие:

  • Длина изделия — 2 700 миллиметров
  • Ширина — 300 миллиметров
  • Высота центральной части — 145 мм.
  • Толщина рельсовой опорной точки — 206 мм.
  • Высшая точка крайней части, "ската" — 230 миллиметров
  • Вес изделия — 270 килограмм
  • Объем бетона здесь 0. 108 м3

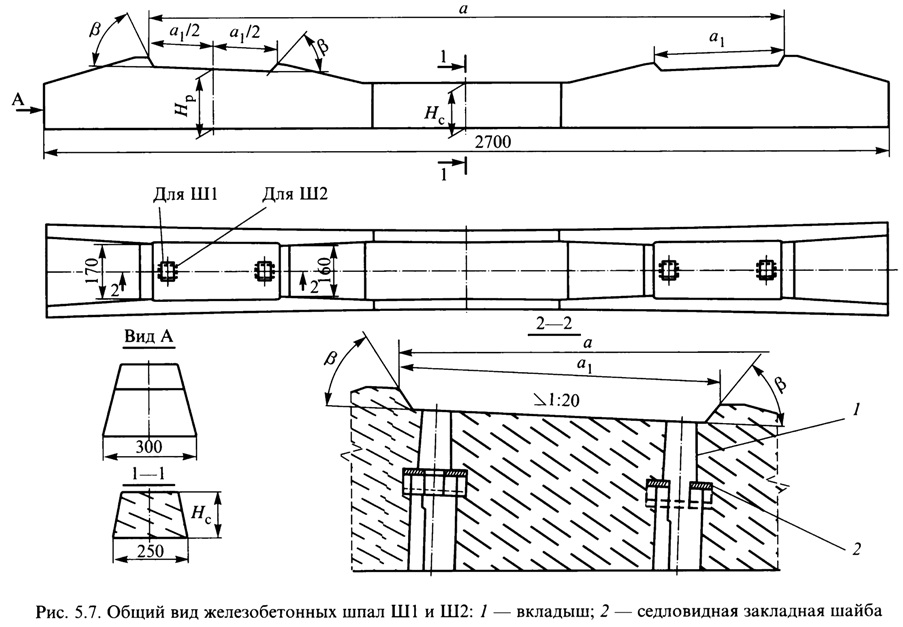

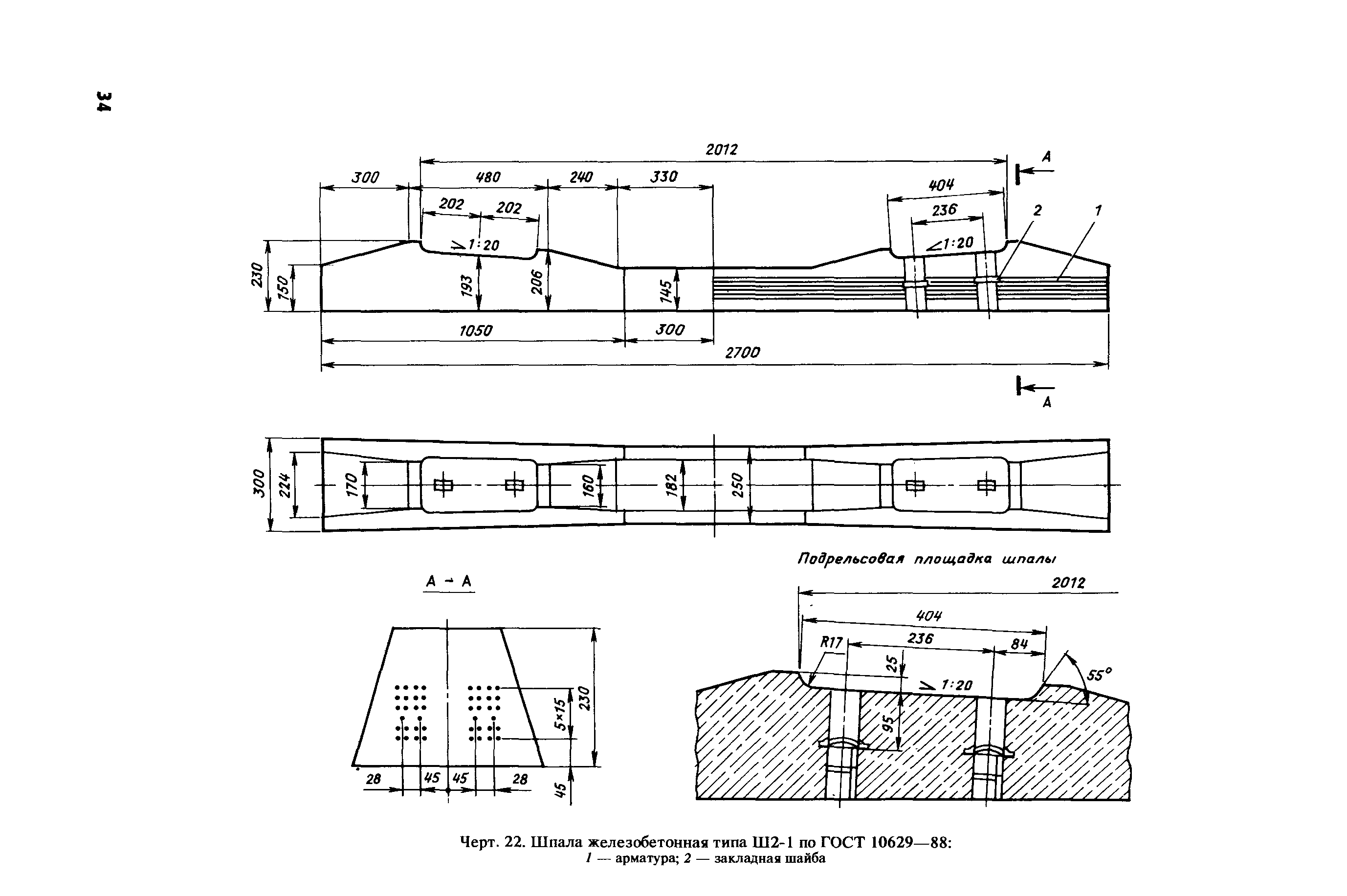

Это касается ГОСТ - 33320 - 2015, железобетонная шпала для железных дорог, Тип 1, подтип Ш-1, под рельс Р75 или Р65. тут используется клеммно-болтовой тип соединения. Но помимо такой классической формы, среди продуктов "Микабет" можно выделить и другие образцы:
  • Железобетонная шпала, предварительно напряженная с упорными металлическими анкерами. Ее вес больше, 290 килограмм
  • ЖБ шпала, с предварительным напряжением, используемая для веерных путей в метро. Вес в 270 кг.

Другие характеристики

При выборе изделий для ЖД строительства, необходимо учитывать не только его вес и размеры, но и другие факторы. Первый из них — морозостойкость. Этот показатель определяет устойчивость бетона в холодное время года и сохранение им всех заявленных производителем качеств. Тут продукция "Микабет" дает параметр морозостойкости F200. Класс бетона. Состав используемого материала сказывается на его долговечности, плотности и также сохранении заявленных характеристик. У нас используется бетон класса B40.

  • Объем бетона, м³ — 0.11
  • Вагонная норма загрузки — 240- 256

Монтаж и использование

По сути, это всего лишь бетонные балки, у которых имеются специальные места для установки рельсов. Создаются и технические отверстия под установку рельсошпального скрепления. В качестве основного преимущества перед альтернативными вариантами, бетон выдвигает колоссальный срок службы. При грамотном выборе класса бетона, этот срок становится практически неограниченным. Также класс формирует сопротивление к механической нагрузке. Говоря простыми словами, вес проходящего поезда, передающийся через рельсы, не заставит его треснуть и крошиться. Это подходит для проведения путей там, где планируется ход нагруженных товарных поездов. А про пассажирский трафик уж и говорить не приходится.


Если выделять негативные моменты использования, то на первое место выходит сложность установки. Вес конструкции не позволяет заниматься ей руками, без привлечения механических подъемников. Также электропроводность. Если деревянная шпала гасит любые токи, то тут надо использовать прокладки. Тем не менее, сегодняшние стандарты строительства железнодорожных путей таковы, что древесина уже изживший себя материал.

Добавьте к этому и негативное мнение общества об использовании деревьев. Сейчас в Европе виден явный тренд на замену деревянных конструкций железобетонными. Перспективы хороши еще и тем, что последующие затраты на эксплуатацию и поддержание дороги в рабочем и безопасном виде сокращаются по описанным выше причинам. Такие факторы формируют отличное будущее для железобетонных изделий и эта ниша активно развивается.



типы, технология производства и монтаж

За время существования железных дорог подпорки под шпалы изготавливались из различных материалов. Были каменные, но камень сложно поддается обработке, быстро трескается и приходит в негодность. Долговечны деревянные шпалы, просмоленные для защиты от негативных воздействий погодных условий. Но через время и они требовали либо замены, либо ремонта железнодорожных путей. На сегодняшний день железобетонные конструкции с полным основанием считают материалом будущего для изготовления опоры под шпалы и фундамента под здания и постройки. Применяют фундамент из железобетонных шпал для построек всевозможной сложности и этажности на любых видах почвы. Однако стоит учитывать, что весит данное изделие немало.

Определение

Железобетонные шпалы имеют вид рельсовой опоры, для изготовления которых потребуются брусья с меняющимися размерами и формами сечения. Бетонные рельсовые опоры армируются стальной проволокой, диаметр которой зависит от модификации. При работе с железобетонными шпалами предъявляют следующие требования к их технологии производства:

  • приготовление бетонного раствора требует однородной консистенции;
  • для нужной передачи силы напряжения материал должен обладать соответствующей прочностью;
  • изготавливая изделия, придерживаются точных размеров, форм, которые важны для железобетонных шпал в местах соединения с рельсами.
Вернуться к оглавлению

Где применяются?

В наше время все хотят сэкономить – б/у шпалы дают такую возможность при строительстве собственного дома.

Шпала железобетонная используется при возведении фундаментов и железнодорожных путей. Из-за различных природных условий эксплуатации и разнообразной механической нагрузки на изделия, при изготовлении железобетонной опоры придерживаются повышенных требований. Это позволит увеличить срок службы, который при благоприятных условиях использования достигнет шестидесяти лет. Опоры, изготовленные с использованием предварительно напряженного железобетона, повсюду пододвигают распространенные деревянные подпорки за счет своей прочности, долговечности и быстроты монтажа.

Вернуться к оглавлению

Преимущества и недостатки

В шпалах из железобетона присутствуют следующие преимущества:

  • длительный срок службы;
  • достаточная устойчивость к отрицательным воздействиям факторов окружающей среды;
  • отсутствие возможности гниения в процессе эксплуатации;
  • стойкость к различным механическим нагрузкам;
  • невысокая ценовая категория;
  • монтаж и укладка не требуют больших физических затрат;
  • не требуют больших затрат на обслуживание в процессе эксплуатации;
  • за счет того, что ширина и длина изделия идеально ровные, обеспечивается удобство при перевозке и выгрузке.

Шпале из железобетона присущи следующие недостатки:

  • Потребность в периодическом осмотре железнодорожных путей по причине усталостного разрушения сооружения, сделанного из бетона.
  • Весит шпала 0,27 тонны, а это значит, что собственноручная установка изделий невозможна. Таким образом, за счет тяжелого веса возникает потребность в специализированной технике. Конструкции из бетона, в отличие от изделий из дерева, вес которых меньше, монтируют специальными механизмами – шпалоукладчиками.
  • Необходимость в использовании упругих прокладок, которые позволяют снизить жесткость изделия.
  • Шпалам из железобетона присуща большая электропроводность, которая требует применение изоляции.
Вернуться к оглавлению

Типы

Шпалу из железобетона разделяют на следующие типы, которые зависят от стойкости к возможным трещинам, качества и точной ширины, длины и других размеров изделия:

  • Опора первого сорта.
  • Опора второго сорта. Отличается низкой степенью стойкости к трещинам, геометрические размеры не нуждаются в высоких требованиях.

По типу рельсового крепления бывают следующих видов:

  • Ш-1,с раздельным типом клемно-болтовым соединением, которое фиксируется к опоре с использованием прокладки и болта.
  • Ш-2 нераздельного вида крепления.
  • Ш-3 имеют схожесть с опорами Ш-2, но различаются по способу крепления.

Шпалы из железобетона различны по классу, по наличию электроизоляции и типу применяемой арматуры. Железобетонные шпалы имеют отличия по параметрам электроизоляции:

  • изолированные;
  • неизолированные, без изолирующих вкладышей.
Вернуться к оглавлению

Технология производства

Вне зависимости от сферы использования, железобетонные опоры изготавливают одинаковой прочности и эксплуатационных свойств. Технология изготовления опор бывает четырех типов:

  • Карусельный тип с последующим извлечением формы. Заключается в приготовлении смеси и заливке ее в формы, где происходит ее дальнейшее уплотнение. Извлекают опоры из емкости после полного застывания раствора и достижения его максимальной прочности. Для изготовления используют кассетные конструкции, в которые вмещаются шесть опор. Для достижения требуемого сцепления и обеспечения предварительного напряжения, применяют арматуру, с помощью которой напряжение передается на поверхность бетона. По окончании изготовления изделия, форму извлекают и пускают для следующего производства.
  • Линейный. Этот тип изготовления опоры из железобетона подразумевает линейную технологию, для которой необходим конвейер, на котором в определенной последовательности располагаются формы. Длина установленных форм достигает ста метров. С боку емкости прикрывают специально предназначенными устройствами, которые также способны передавать напряжение на арматуру. В процессе схватывания раствора напряжение передается на поверхность бетона.
  • Демонтаж форм с дальнейшим напряжением. Для этого типа изготовления опор из железобетона требуется выставление шаблонов, с помощью которых определяется месторасположение стальной арматуры. Емкости заполняют раствором из бетона и уплотняют. В процессе схватывания раствора в него погружают штыри. Спустя некоторое время форму и шаблон извлекают.
  • Демонтаж форм с предварительным напряжением представляет собой такую же технологию, как и при демонтаже форм с дальнейшим напряжением, только вместо штырей используют рамы, обеспечивающие напрягающее усилие в изделии.
Вернуться к оглавлению

Монтаж, ремонт и утилизация шпал

Установка железнодорожных путей имеет следующие особенности:

  • Железобетонные опоры и рельсы устанавливают на предварительно подготовленную поверхность, которая состоит из почвы, песка и щебня. Для сохранности шпал в процессе эксплуатации и прохождения по ним поездов, важно сохранить верхний слой земли путем устройства песчаных полос.
  • Железобетонная опора весит немало, и поднять такой вес конструкции не под силу обычному рабочему, монтаж осуществляют с использованием механизированного оборудования. Этот подход снижает применение физической силы и уменьшает стоимость на монтаж изделий. Также механизированный комплекс сокращает время на укладку железной дороги.
  • Для использования железобетонных шпал на протяжении пятидесяти лет, важно диагностировать пути, что позволит выявить деформации и поломки. Проверяют крепежные элементы, исключают поломку, так как она способна привести к нарушению фиксации подкладки, которая издает звуки в момент прохождения по путям состава.
  • Несвоевременное обнаружение поломки крепежных деталей приводит к появлению трещин и частичной или полной поломки шпалы.
  • Когда срок эксплуатации изделия истек или железобетонная опора стала непригодной за счет возможных разрушений, шпалу утилизируют. Утилизация происходит щековой дробилкой, с помощью которой измельчение изделия достигает размера щебня меленькой фракции или средней фракции. Переработанные изделия в дальнейшем используют для засыпки ям.

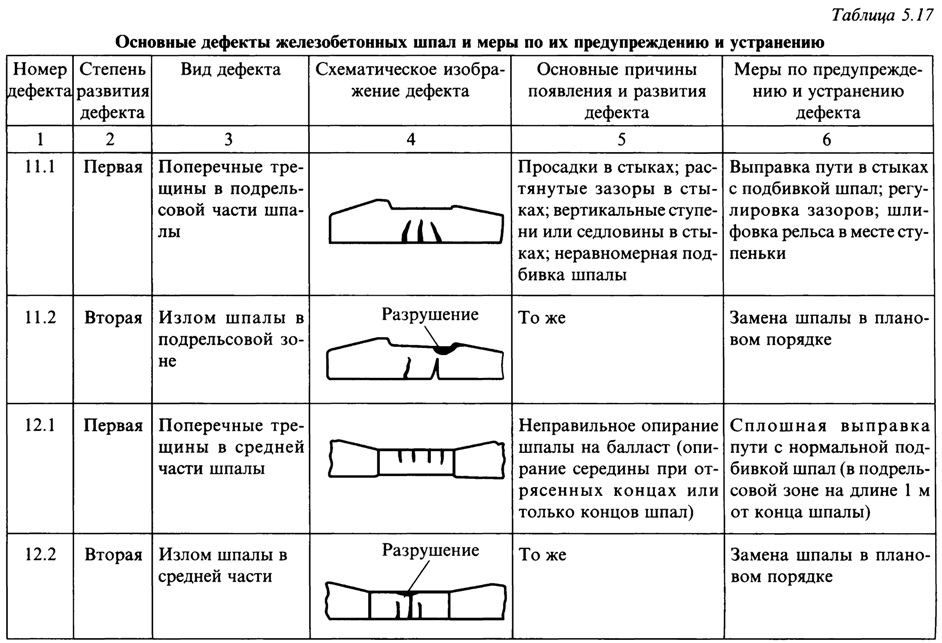

Ремонтирование железобетонных шпал подразумевает выявление и устранение дефектов и повреждений. Заделывают отколы, выбоины, раковины и трещины. Когда ремонтируется поломка, движение поездов не прекращается, рабочее место ограждают специальным сигнальным знаком. Проводится капитальный ремонт в междуремонтных сроках, где не требуется смена шпал, выполняется ремонт с помощью путевых машинных станций по подготовленным индивидуальным проектам и расчетам. Ремонт железобетонных опор подразделяется на:

  • капитальный;
  • средний;
  • подъемочный;
  • реконструкцию.

По типу верхнего монтажа: укладка на новый щебень или на старый щебень. Для усиления мощности и стойкости путей, в процессе проведения работ по ремонтированию поврежденной детали, используют подрельсовые основания различных конструкций.

Вернуться к оглавлению

Заключение

Использование железобетонных опор актуально во всем мире, спрос на такие изделия растет постоянно. Ведь опоры из железобетона, несмотря даже на их большой вес, имеют несравнимую прочность, надежность и долговечность.

А стоимость материалов и несложность изготовления изделий повышает популярность применения железобетонных шпал в мире строительства.

Железобетонные шпалы. История и современность

В поисках антисептика для железнодорожной шпалы

06 декабря 2013 г.

В концессионный период железнодорожного строительства в России (вторая половина XIX века) размеры деревянных шпал стали задавать техническими условиями, которые разрабатывали отдельно для каждой магистрали. Применяемая в России длина шпал при этом колебалась от 2,34 до 3,2 м.
Распиловку заготовок вели вручную. Стоимость конечного продукта сильно зависела от числа резов. Самыми дешевыми, простыми в изготовлении и популярными были пластинные шпалы. Круглую заготовку просто продольно распиливали пополам. Брусковые шпалы, опиленные по двум или четырем кантам, применялись реже, хотя и служили дольше.
В 1886 году был издан циркуляр, установивший шесть типоразмеров шпал, в котором основными признали брусковые. Пластинные разрешалось изготавливать только из дуба и лишь в крайнем случае – из древесины других пород.
Однако слабое развитие лесопильного производства мешало выполнять рекомендации Министерства путей сообщения. На деле частные дороги продолжали применять главным образом полулегальные пластины из сосны.
В 1900-м ведомство снова попыталось навести порядок в шпальном хозяйстве, отчасти узаконив сложившееся положение. При этом резко сокращалось количество годных для заготовки лесных пород: только сосна и дуб. Но на состоянии пути применение нового циркуляра особенно не сказалось. Пластинные шпалы гораздо быстрее брусковых повреждались и выходили из строя. Позже размеры шпал и требования к материалу неоднократно корректировались. В итоге пластинные, кроме дубовых, были-таки окончательно исключены из нормативов.
В начале ХХ века на железных дорогах России применяли деревянные шпалы 12 типоразмеров. Четырехгранные бруски заготавливались в основном для укладки на мостах и стрелочных переводах. Число шпал на километр пути было относительно невелико (от 1218 до 1500), но зато к ним предъявляли высокие требования. К примеру, до 1912 года еловые шпалы к укладке не допускали вообще, а позднее их разрешали применять только на станционных и подъездных путях.
Но из какого бы дерева ни производились эти элементы верхнего строения пути, у всех был недостаток – недолговечность. Пока дорог было мало, с этим еще как-то мирились. Но с 1880-х годов вырубка лесов в европейской части России стала массовой, что резко подняло цены на сырую древесину. Железно
дорожникам пришлось всерьез заняться решением проблемы продления срока службы шпал. Пионером в этой сфере стала Московско-Нижегородская магистраль, где впервые в России был создан специализированный шпалопропиточный завод.
Но далеко не везде применялся именно этот метод. Так, на Закаспийской дороге ради борьбы с термитами шпалы пропитывали нефтью. На Курско-Харьковско-Азовской магистрали вымачивали в соляном растворе залива Сиваш.
Интересно, что сейчас этот залив на западе Азовского моря, отделяющий Крым от материка, – курортная зона. А соли, использовавшиеся когда-то для пропит ки шпал, теперь считаются целебными.
В 1902 году на Екатерининской, Владикавказской, Московско-Виндавской и Московско-Казанской магистралях применили армирование цилиндрическими буковыми дюбелями. Правда, затраты на такое усиление шпал могли окупаться только при условии их использования в течение двух десятков лет. А это в условиях российского климата почти нереально.
С растрескиванием шпал боролись путем их обвязки и забивки различных скоб в торцы. А в 1910 году на XXVII Совещательном съезде инженеров службы пути была продемонстрирована деревянная шпала со сквозным металлическим нашпальником – полосой, к которой были присоединены фасонные упоры для рельсов. Такие мощные шпалы предлагалось укладывать через одну или две для укрепления дороги. Правда, эта идея не нашла массового применения.
Во время Первой мировой, а потом и Гражданской войны шпальное хозяйство оказалось в плачевном состоянии. Меняться ситуация стала только в 1920‑е годы, когда был утвержден новый ведомственный стандарт. За пять лет в путь было уложено около 80 млн новых шпал. При этом пропитка применялась гораздо чаще, чем до революции. К 1940 году именно обработанные шпалы составляли уже 74 % от общего количества на сети.
Чаще всего старые шпалы уничтожались, однако некоторые из них получали вторую жизнь. Например, журнал «Путеец» в 1936 году рассказывал: «На Никопольской дистанции пути Сталинской железной дороги по инициативе бывшего начальника дистанции тов. Фиалковского создана замечательная столовая для путейцев. Особенность ее в том, что построена она из старых шпал при дружном участии всего коллектива. На каждой дороге в нынешнем году идет большая смена шпал. Вместо того чтобы выпрашивать специальные средства на культурно-бытовые нужды, почему бы не последовать примеру путейцев Никопольской дистанции?»
Во время Первой мировой и Великой Отечественной войн деревянные шпалы также оказались весьма полезны родине. Их можно было относительно легко вывести из строя, что было весьма актуально при отступлении армий под натиском врага. Была создана даже специальная машина – путевой разрушитель, получивший название «Червяк», по фамилии военнослужащего, придумавшего это устройство. Путеразрушитель представлял собой огромную металлическую петлю из согнутых швеллеров, которая цеплялась к паровозу. Во время движения металлический крюк переламывал шпалы и деформировал рельсы, избавляя военных от необходимости взрывать полотно и тратить на это боеприпасы.
Там, где было возможно, путь старались сохранить. Рельсы, скрепления, стрелочные переводы и шпалы снимали, вывозили и использовали при строительстве новых линий, усилении и ремонте действующих магистралей.
Восстановление железных дорог началось задолго до завершения войны.
Масштабы работ были беспрецедентны. Так, только в 1943 году на освобожденной территории СССР было восстановлено 17,8 тыс. км главных путей, 2,1 тыс. км вторых путей и 1,7 тыс. км станционных путей. То есть всего – 21,6 тыс. км дорог.
Это больше, чем половина экватора.
Материалов катастрофически не хватало. Шпалы заготавливали не только специализированные предприятия, но и просто работники дороги, а также члены их семей. Так, в книге «Железнодорожники в Великой Отечественной войне» под редакцией Николая Конарева, возглавлявшего в 1980-х МПС СССР, расска зывается история о путеобходчике Петрозаводской дистанции пути Забайкальской дороги тов. Бянкине, который вместе с супругой лишь за одну военную зиму заготовил более 700 шпал.



К списку новостей

Код ТН ВЭД 4406910000. Шпалы деревянные для железнодорожных или трамвайных путей, прочие, хвойных пород. Товарная номенклатура внешнеэкономической деятельности ЕАЭС

Позиция ТН ВЭД
  • 44-46

    IX. Древесина и изделия из нее; древесный уголь; пробка и изделия из нее; изделия из соломы, альфы или из прочих материалов для плетения; корзиночные и другие плетеные изделия (Группы 44-46)

  • 44

    Древесина и изделия из нее; древесный уголь

  • 4406 . ..

    Шпалы деревянные для железнодорожных или трамвайных путей

  • 4406 9 ...

    прочие

  • 4406 91 000 0

    хвойных пород


Позиция ОКПД 2

Таможенные сборы - ИМПОРТ
Базовая ставка таможенной пошлины 10%
реш.54
Акциз Не облагается
НДС

Комплектующие для гражданских воздушных судов

Древесина и изделия из нее.. (НДС-авиазапчасти):

Федеральный закон 117-ФЗ от 05.08.2000 ГД РФ



0% - авиационные двигатели, запасные части и комплектующие изделия, предназначенные для строительства, ремонта и (или) модернизации на территории Российской Федерации гражданских воздушных судов, при условии представления в таможенный орган документа, подтверждающего целевое назначение ввозимого товара

20% - Прочие

Рассчитать контракт


Размеры шпалы деревянной железнодорожной - вес, длина, ширина, объем

Опоры при проектировании и строительстве подъездных путей также важны, как и сами рельсы. Поэтому прямо сейчас под прицелом нашего внимания шпала: размеры этой деревянной конструкции, ее Д / Ш / В, итоговая масса и другие свойства. Также рассмотрим действующие межгосударственные стандарты, варианты, допустимые отклонения, предъявляемые к ней требованиям и так далее, до общих моментов обслуживания.


Содержание
  1. Классификация по типам
  2. Длина и другие габаритные размеры шпалы деревянные ЖД
  3. Размеры ЖД шпалы деревянные по ГОСТу
  4. Переводные брусья
  5. Мостовые брусья
  6. Технические требования, предъявляемые к непропитанным шпалам размера и веса, к мостовым и переводным брусь
  7. Технические требования предъявляемые к шпалам деревянным пропитанным стандартным размером, к мостовым и переводным брусьям
  8. Обслуживание пути при использовании деревянным шпал

Шпалы восям опорами для рельсов.Главное назначение шпал - давление от рельсов на балласт, обеспечивающее постоянство ширины колеи и устойчивость рельсового пути.

Сфера их применения - укладываются для создания транспортных систем заводов, фабрик и других производителей, для актуален, например, подвоз сырья на вагонетках, а также при запуске и ремонте полотенце с небольшой грузонапряженностью.

От их качества, долговечности, состояния напрямую зависит эффективность и безопасность эксплуатации колеи.Технические характеристики просто соответствуют критериям, определяющим их геометрические и другие свойства. Ниже, в соответствующих разделах, мы подробно рассмотрим данные особенности.

Отдельно отметим, что такие рельсовые опоры сегодня не являются приоритетным решением, но все еще достаточно активно используются на линиях со сравнительно небольшой грузонапряженностью и / или с малой скоростью движения транспорта.

Классификация по типам

Все параметры рельсовой опоры должны отвечать требованиям актуальных межгосударственных стандартов и технических условий.Исходя из этого, рассматриваемый нами элемент основания ВСП может быть описан и подразделен сразу по нескольким свойствам.

При стандартной длине и ширине деревянные шпалы даже сегодня стабильно используются на путях следующих классов:

  • I-II - если они могут без деформаций выдерживать скорость движения транспортных средств, превышающую 100 км / ч и грузонапряженность более 5 000 000 т / км за год;

  • III-IV - под ними подразумеваются интенсивно функционирующие подъездные линии, а также ветки сортировки и приема-отправки;

  • Пути V класса, включая и малодеятельные, и для проведения маневрово-вывозных операций.

. Здесь также важна строгая стандартизация, поэтому сегодня проектируются выше варианты железных дорог, которые выстраиваются с активным использованием подходящих рельсовых опор. Типы и размеры ЖД шпалы подразделяют на:

  • Первый тип (1) - для основных путей (I-II класса пути).

  • Второй (2) - для участков подъезда и станционных (III-IV).

  • Третий (3) - для организации транспортных развязок предприятий и промышленных объектов (V).

Также есть классификация по типу сечения:

  • обрезные - сечение представляет собой правильный квадрат;

  • полуобрезные - в профиле отсутствует один угол;

  • необрезные - сняты противоположные (по отношению друг к другу) грани, что обычно актуально для бывших в употреблении элементов ВСП.

Длина и другие габаритные размеры шпалы деревянной ЖД

Они давно стандартизированы - для практических преимуществ рельсовых опор, в числе которых:

  • отличная обработка экологически чистого материала;

  • Сохранение высокой упругости при сравнительно малом весе;

  • серьезный запас устойчивости к перепадам температурного и сезонного смене циклов нагревания / охлаждения;

  • взаимодействие с балластной подушкой, не приводящее к разрушению ВСП;

  • деревянный шпала является диэлектриком.

Похожие новости

  • Железобетонная шпала ш3: вес, размер, длина, ширина - описание всех характеристик
  • Железнодорожные деревянные брусья для стрелочных переводов: назначение, ГОСТ, размеры, вес
  • Характеристики шпалы железобетонной Ш1: размеры, вес по ГОСТу
  • Шпала деревянная пропитанная тип 1, 2: срок службы, сколько весит, размер по ГОСТу
  • Виды и размеры железобетонной шпалы: вес, длина и ширина ЖБ опоры на железной дороге

Эти достоинства позволяют использовать их не только при укладке подъездных линий, но также в строительстве.Единственной проблемой является гниение: стыка с монтируемыми поверхными металлоконструкциями рано или поздно разрушаются, даже несмотря на обработку антисептиками.

Геометрия поперечных сечений приведена для рельсовых опор, влажность лесоматериала не превышает 22%. Так как требования к эксплуатации не слишком жесткие, допустимые некоторые отклонения от Д / Ш / В (обычно это ± 5 мм).


Размеры разных типов шпал


9226 9226 эти параметры актуальны для хвойных пород (для массивов ели, пихты, сосны, лиственницы) и березы с уровнем ох до 22%.В случае данного показателя норму, необходимо применять припуски на усушку, согласно ГОСТам 6782.1-75 и 6782.2-75. Причем поперечные сечения рельсов опор также подчиняются заявленным требованиям, и здесь мы подходим к отдельному подвиду элементов строения пути, используемому на ненапряженных и малодеятельных линиях и в качестве подъездных колей на различных фабриках и заводах.

Толщина и высота шпалы деревянной увеличиваются с улучшением класса, что говорит о четко выстроенной градации сфер применения.При этом допуски по ширине нижней пласти являются одинаковыми - от 5 до 20 мм, что дает возможность унификации и выстраивании переходов на колее.

Геометрические особенности сведены в таблицу 1 выше), поэтому нам остается еще раз взглянуть на них и сделать краткие выводы:

  • Подъем пропиленных боковин увеличивается с улучшением класса - если у 3-го она составляет 105 мм, то у 1 -го - уже 150 мм, что помогает обеспечить должную прочность рельсовой опоры.

  • Толщина и толщина также подчиняются этому закону, что несколько утяжеляет конечное изделие, но зато положительным образом сказывается на стойкости к нагрузкам.

  • Длина ЖД-шпалы не меняется с повышением типа, оставаясь 2750 мм, и такая унификация упрощает процесс стыковки полотен разного назначения.

Размеры ЖД шпалы деревянной по ГОСТу

Все рассматриваемые габариты регламентированы межгосударственным стандартом ГОСТ 78-2004, утвержденным для всех стран таможенного сообщества.В он вступил с 2006 года и обуславливает использование конструкций всех 3 описанных выше вариантов сечения, всех пяти классов пути - для укладки или восстановления широких и узких полотен железной дороги, кроме того, для возведения различных зданий и сооружений.

Геометрия и состояние рельсовых опор так же должны соответствовать ГОСТам, чтобы сохранялись все эксплуатационные преимущества и вообще возможность безопасной их эксплуатации. Чтобы продлить срок службы элементов ВСП, их покрывают антисептиками.

Выполняют эту операцию в автоклавах для защиты от губительного действия, грибка, плесени, жуков-короедов и подобных им насекомых-вредителей. Причем качество пропитки соответствует ГОСТу 20022.5-93. Рекомендуемая глубина проникновения средства зависит от породы лесоматериала.

Механическая обработка (если она важна) рекламируется.

Переводные брусья

Переводные брусья - это поперечные перекладины на железнодорожном пути в местах установки стрелочных переводов.Брусья для переводов укладываются на верхний балластный след полотна.

Готовые элементы ВСП такого вида должны соответствовать ГОСТу 8816-70.

Ниже представлен эскиз с поперечным сечением брусьев для стрелочных переводов и таблица с размерами

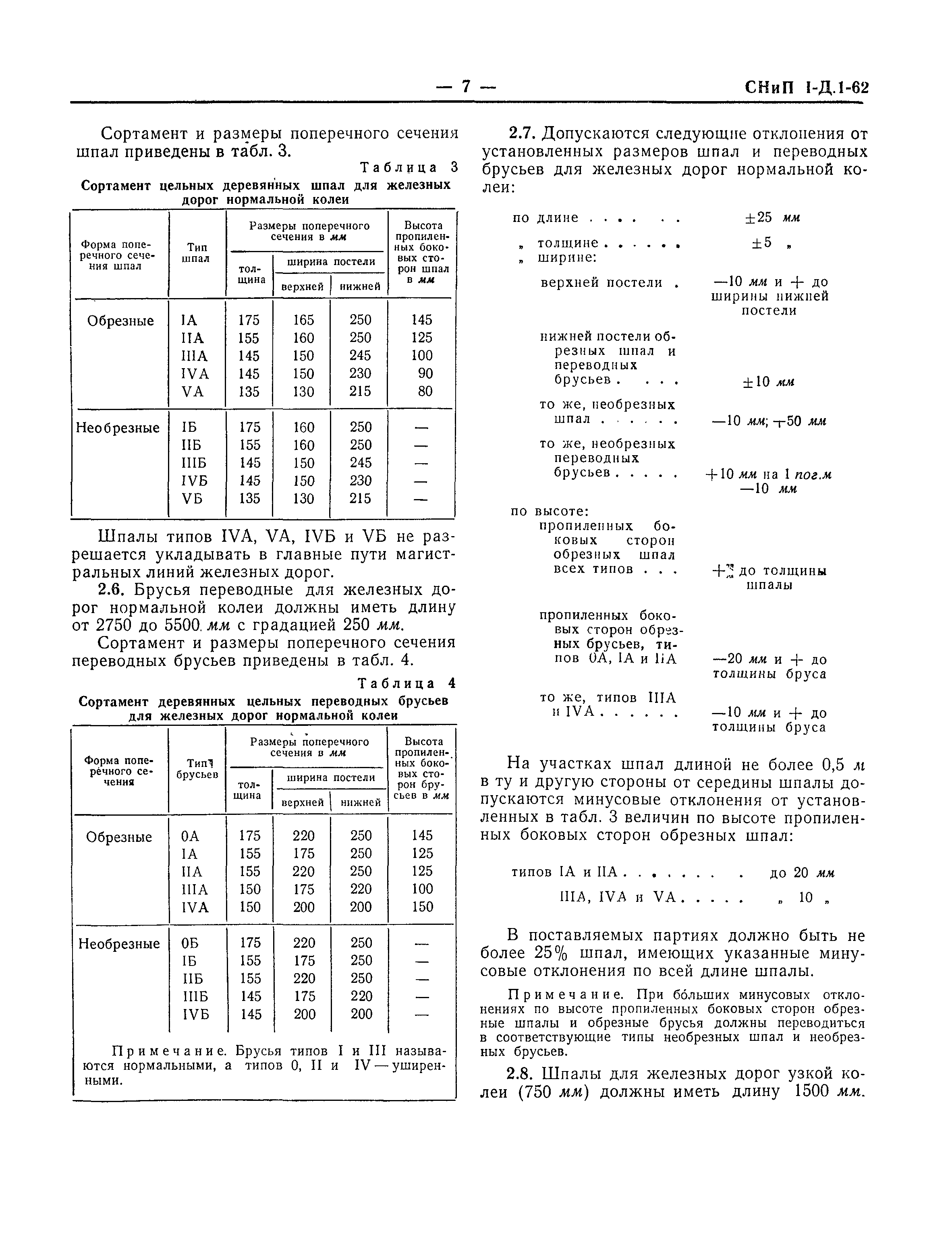

Разновидность Толщина h Высота пропиленных боковых сторон h2 Ширина Длина
Длина
Верхней b '
I 180 ± 5150 180 210 250 ± 5 2750 ± 20
II 160 ± 3 195 230 ± 5 2750 ± 20
III 150 ± 5 105 140 190 250 ± 5 2750 ± 20
Тип Толщина h, мм Высота пропила, h2, мм Размер по стороне без пропила, b2, мм Ширина верхней пластины, b, мм Значение нижней пласти, b1, мм
Нормальная, мм Широкая, мм Уширенная, мм
1 180 ± 5 150 300 - 200-10 220-10 260-5; +20
2 160 ± 5 130280 175-10 - 220-10250-5; +20
3 160 ± 5 130 260 175-10 200-10- 230-5; +20

По геометрии профиля и роли они повторяют классификацию обычных рельсовых опор древесины, то есть могут быть обрезными и необрезными, как на главных, так и на запасных или подъездных путях, на точках приемоотправки и сортировки.Требования, предъявляемые к уровню влаж лесоматериала те же - до 22%, иначе - припуск на просушку.

Внимание, если мы рассматриваем переводной брус, важно знать ее проект как различные проекты стрелочных переводов монтируются на соответствующий комплекту брусьев, допустимую длину. Составляет она от 3 до 6,5 м (а не 2,75 м). Шаг - каждые 0,25 м. Поставляются такие изделия комплектации, в количестве, регламентированном проектами.

Переводные брусья - это не менее важный элемент полотна, по отношению к которому также выдвигается целый ряд требований.Есть два ключевых фактора:

  • Соответствие назначению:

    • от I до II класса должны на ветках с достаточно скоростным транспортом (от 100 км / ч), и высокой грузонапряженностью;

    • III-IV - на подъездных, приемочных, сортировочных, станционных линийх;

    • В - на малодеятельных полотнах и на базе производственных предприятий.

  • Нормальная влажность - до все тех же 22%, уже многократно упомянутых.Да, здесь показатель тоже может быть завышен, тогда решением, опять же, становятся припуски на сушку, учитываемые в зависимости от породы по ГОСТ 6782.1-75 (для березы) или по 6782.2-75 - для хвойных лесоматериалов.

Мостовые брусья

Эти составные части колеи также подчиняются строгим требованиям ГОСТов. И ключевая норма, которой они должны соответствовать - это исключительно прямоугольная форма сечения, одно причем из двух:

  • 220 х 240 мм;

  • или 220 х 260 мм.

Также возможны варианты 220 х 280 и 240 х 300 мм, но они уже изготавливаются в индивидуальном порядке и только с согласия.

Предельные отклонения меняются в зависимости от исполнения: в первом случае они есть по толщине (до -2 мм), во втором их вообще нет, зато есть по ширине (до -3 мм). Максимально возможный уровень без усушки составляет уже 20%, припуски уже свои - выбирать их нужно по ГОСТ 6782.1-75.

Длина мостовых брусьев обычного сечения - 3,25 м.Чем больше расстояние между осями продольных балок или ферм моста (до 2,5 м), тем большим должно быть поперечное сечение мостовых брусьев (до 24х30 см) и их длина (до 4,20 м).

Технические требования предъявляются к непропитанным шпалам деревянным стандартным размером и весом, к мостовым и переводным брусьям

  • выпуск из хвойных пород (массив ели, пихты, лиственницы или сосны), в том числе из березы;

  • нормы допустимых отклонений от правил регламентированы ГОСТами 2140-81 и 78-2004, а также 8816-70 и 28450-90;

  • выполнять глубокую наколку согласно ТУ 13-06-23-1-87, хотя ее можно вообще не осуществлять при предварительном одобрении покупателя;

  • на один из торцов готового изделия в обязательном порядке наносится маркировка - стойкой краской, представляющая собой клеймо завода-производителя.

Технические требования, предъявляемые к шпалам деревянным пропитанным стандартным размером, к мостовым и переводным брусьям

  • покрывать их защитными обязанностями изготовитель - в соответствии с ГОСТ 20022.5-93;

  • укладка без предварительной обработки в данном недопустима;

  • при сверлении отверстий в уже защищенном антисептиком лесоматериале места под шурупы и костыли тоже нужно смазать теми же составами;

  • другие механические операции с рельсовой опорой необходимо осуществлять до пропитки.

  • Для мостовых брусьев глубина пропитки должна отвечать нормам ГОСТа 20022-5.93 и зависит от породы:

    • для сосны и кедра она обязана на 85% от ширины железнодорожной шпалы стандартного размера;

    • для лиственницы, пихты, сосны - до 5 мм по заболони и от 2 мм - по обнаженному ядровому слою;

    • для наколотых шпал - от 50-60 мм.

При этом глубину проникновения в состав лесоматериалов проверяют с помощью пустотелого бура, сверля им в месте без трещин, сучков и подобных им неоднородностей структур.Также проходят пробы на расстояние - в 0,8 - 0,9 м от торца и еще в 60 мм от нижней пласти.

Дополнительные характеристики, экономическое обоснование, транспортировка

Схожесть в стандартных задачах, выполняемых элементами ВСП. Разница же - еще в нескольких показателей (кроме Д / Ш / В), а именно:

  • масса - опоры из хвойной породы весят 80-85 кг, ЖБИ - в среднем 270 кг;

  • стоимость - первые обходятся в разы дешевле второй;

  • срок службы - до 20 лет.

При транспортировке все опорные элементы ВСП должны быть рассортированы: сосновые или кедровые обязаны быть в одной группе, березовые и лиственные - поставляться в отдельном порядке.

Обслуживание пути при использовании деревянных шпал

Даже обработанные антисептиками шпальные основания выход из строя, и понять, что их нужно восстанавливать, можно по следующим признакам:

  • под подкладкой начала образовываться или появились выколы;

  • зазоры в костыльных отверстиях стали больше 3 мм;

  • начали гнить торцы;

  • замечены поперечные изломы.

В любом случае необходимо демонтировать поврежденные элементы, сдать их организацию, ответить за утилизацию, перед приемкой новых шпал проверить результат их установки, что есть убедиться в том, что:

  • отсутствует плесень;

  • растрескавшиеся концы укреплены винтами или скобами;

  • технологические отверстия правильно подготовлены (просверленные под костыли, шурупы)

  • трещины гидроизолированы, обработаны защитными составами, их меньше предельно допустимых.

Обращайтесь в «ПромПутьСнабжение», если хотите купить объем пропитанных шпал - поставим их партией нужного размера, а также предложим другие опорные и рельсовые элементы для строительства железных дорог. Здесь вы можете узнать информацию по всем видам шпал.


Также смотрите видео о размерных характеристиках

_________________

Шпалы: размеры, тип, вес | Брус, доска, шпалы, лес

Приходилось ли вам пользоваться железнодорожным транспортом? Наверное, каждый человек если не ездил, то уж точно огромный транспортный состав, движущийся по уходящему в даль рельсовым нитям.Сохранять геометрию железнодорожного полотна, которое производит специальные опорные секции, которые перенимают на себя все давление, оказываемое составом во время движения. Эти опоры называются шпалами. Их изготавливают как из натуральной древесины твердых пород и хвойных пород, так и из железа и бетона. Заметим, что в настоящее время мировая сеть железнодорожных путей на 80% их укладки деревянных шпальных секций.

Хотя натуральная древесина во многих случаях считается прочным и долговечным сырьем, но для шпальных служб средний срок службы исчисляется 15-20 летми (в зависимости от нагрузки железнодорожного полотна, срок годности древесины рассматривается от 10 до 25 лет).

Производят данный тип продукции, согласно установленной размерной и типовой шкале, также сортируют по назначению. Если посмотреть на фото шпалы , то с первого взгляда и не понять, насколько это массивная пилопродукция. Средний вес шпалы - 80-85 кг. Общепринятая длина - размер шпалы деревянные - 2,75, 2,8 и 3 метра. Ширина, толщина, форма сечения имеют также стандартные размеры. Все показатели рассчитаны согласно ГОСТам.

Имеют шпалы размеры в соответствии с типом (единица измерения - мм):

Тип I: толщина - 180; высота - 150; ширина - 180-210 (верх) 250 (низ).

Тип II: толщина - 160; высота - 130; ширина - 150-195 (верх) 230 (низ).

Тип III: толщина - 150; высота - 105; ширина - 140-190 (верх) 230 (низ).

Длина здесь рассматривается стандартная - 2,75 м. Допускается минимальная погрешность в толщине (на 5 мм), в ширине нижней пласти (в 5 мм) и в длине (не более 20 мм).

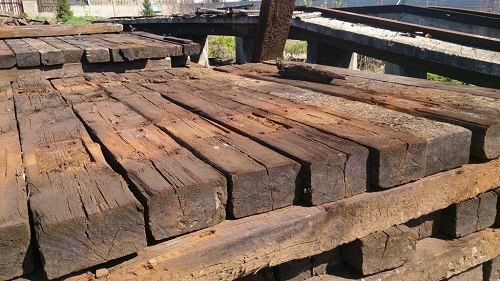

По форме сечения шпальные брусья: обрезные, полуобрезные и необрезные.

Допустимая внутренняя влажность древесины согласно ГОСТам - не больше 22%.

Все железнодорожные пути делятся на пять классов. Их классифицируют по грузотоннажности, суточной проходимости, допустимой скорости движения, назначению (пассажирские, грузовые). В зависимости от классов используются те или иные шпальные опорные секции. Чем выше эксплуатационные требования железнодорожного полотна, тем надежнее нужна опора. Для 1-3 классов железнодорожных путей предназначены I-II тип. III тип может помещений для укладки любых путей 5 класса.

Железобетонные шпалы.История и современность

В поисках антисептика для железнодорожной шпалы

06 декабря 2013 г.

В концессионный период железнодорожного строительства в России (вторая половина XIX века) размеры деревянных шпал стали задавать техническими условиями, которые осуществляют отдельно для каждой магистрали. Применяемая в России длина шпал при этом колебалась от 2,34 до 3,2 м.
Распиловку заготовок вели вручную. Стоимость конечного продукта сильно зависела от числа резов.Самыми дешевыми, простыми в изготовлении и популярными были пластинные шпалы. Круглую заготовку просто продольно распиливали пополам. Брусковые шпалы, опиленные по двум или четырем кантам, применялись реже, хотя и служили дольше.
В 1886 году был издан циркуляр, установивший шесть типоразмеров шпал, в котором использовали признали брусковые. Пластинные разрешалось изготавливать только из дуба и лишь в крайнем случае - из древесины других пород.
Однако слабое развитие лесопильного производства мешало выполнять рекомендации Министерства путей сообщения.На деле, как правило, полулегальные пластины из сосны.
В 1900-м ведомство снова попытка навести порядок в шпальном хозяйстве, отчасти узаконив сложившееся положение. При этом резко сокращалось количество годных для заготовки лесных пород: сосна и дуб. Но на состоянии пути применения нового циркуляра особенно не сказалось. Пластинные шпалы намного быстрее брусковых повреждались и выходили из строя. Позже размеры шпал и требования к материалу неоднократно корректировались.В итоге пластинные, кроме дубовых, были-таки окончательно исключены из нормативов.
В начале ХХ века на железных дорогах России применяли деревянные шпалы 12 типоразмеров. Четырехгранные бруски заготавливались в основном для укладки на мостах и ​​стрелочных переводов. Число шпал на километр пути было относительно невелико (от 1218 до 1500), но зато к ним предъявляли высокие требования. К примеру, до 1912 года еловые шпалы к укладке не допускаются вообще, а их разрешали применять только на станционных и подъездных путях.
Но из какого бы дерева ни производились эти элементы верхнего строения пути, у всех был недостаток - недолговечность. Пока дорог было мало, с этим еще как-то мирились. Но с 1880-х годов вырубка лесов в европейской части России стала массовым, что резко подняло цены на сырую древесину. Железно
дорожникам пришлось всерьез заняться решением проблемы продления срока службы шпал. Пионером в этой сфере стала Московско-Нижегородская магистраль, где впервые в России был создан специализированный шпалопропиточный завод.
Но далеко не везде применяется именно этот метод. Так, на Закаспийской дороге ради борьбы с термитами шпалы пропитывали нефтью. На Курско-Харьковско-Азовской магистрали вымачивали в соляном растворе залива Сиваш.
Интересно, что сейчас этот залив на западе Азовского моря, отделяющий Крым от материка, - курортная зона. А соли, использовавшиеся когда-то для пропит ки шпал, теперь считаются целебными.
В 1902 году на Екатерининской, Владикавказской, Московско-Виндавской и Московско-Казанской магистралях применили цилиндрические буковыми дюбелями.Правда, затраты на такое усиление могли окупаться только при условии их использования в течение двух десятков лет. А это в условиях российского климата почти нереально.
С растрескиванием шпал боролись путем их обвязки и различных скоб в торцы. А в 1910 году на XXVII Совещательном съезде инженеров пути была применена деревянная шпала со сквозным металлическим нашпальником - полосой, к которой были присоединены фасонные упоры для рельсов. Такие мощные шпалы предлагалось укладывать через одну или две для укрепления дороги.Правда, эта идея не нашла массового применения.
Во время Первой мировой войны, а и Гражданской войны шпальное хозяйство оказалось в плачевном состоянии. Меняться ситуация стала только в 1920 ‑ е годы, когда был утвержден новый ведомственный стандарт. За пять лет в путь было уложено около 80 млн новых шпал. При этом пропитка применялась гораздо чаще, чем до революции. К 1940 году именно обработанные шпалы составляли уже 74% от количества общего в сети.
Чаще всего старые шпалы уничтожались, однако некоторые из них вторую жизнь.Например, журнал «Путеец» в 1936 году рассказ: «На Никопольской дистанции пути Сталинской железной дороги по инициативе бывшего начальника дистанции тов. Фиалковского создана замечательная столовая для путейцев. Особенность ее в том, что построена она из старых шпал при дружном участии всего коллектива. На каждой дороге в нынешнем году идет большая смена шпал. Вместо того, чтобы выпрашивать специальные средства на культурно-бытовые нужды, почему бы не последовать примеру путейцев Никопольской дистанции? »
Во время Первой мировой и Великой Отечественной войн деревянные шпалы оказались весьма полезны родине.Их можно было относительно легко вывести из строя, что было весьма актуально при отступлении армий под натиском врага. Была создана даже специальная машина - путевой разрушитель, получивший название «Червяк», по фамилии военнослужащего, придумавшего это устройство. Путеразрушитель представляет собой огромную металлическую петлю из согнутых швеллеров, которая цеплялась к паровозу. Во время движения металлический крюк переламывал шпалы и деформировал рельсы, освобождая военные от необходимости взрывать полотно и тратить на это боеприпасы.
Там, где было возможно, путь старались сохранить. Рельсы, скрепления, стрелочные переводы и шпалы снимали, вывозили и использовали при строительстве линий, усилении и ремонте действующих магистралей.
Восстановление железных дорог началось задолго до завершения войны.
Масштабы работ были беспрецедентны. Так, только в 1943 году на освобожденной территории СССР было восстановлено 17,8 тыс. Руб. км главных путей, 2,1 тыс. км второго путей и 1,7 тыс. км станционных путей.То есть всего - 21,6 тыс. Руб. км дорог.
Это больше, чем половина экватора.
Материалов катастрофически не хватало. Шпалы заготавливают не только специализированные предприятия, но и просто работники дороги, а также их члены семей. Так, в книге «Железнодорожники в Великой Отечественной войне» под редакцией Николая Конарева, мирового лидера в 1980-х МПС СССР, расска зывается история о путеобходчике Петрозаводской дистанции пути Забайкальской дороги тов. Бянкине, который вместе с супругой лишь за одну военную зиму заготовил более 700 шпал.

К списку новостей

Шпалы деревянные - Железнодорожное оборудование, запчасти, узлы и техника

Общество с ограниченной ответственностью «Феррумпром» поставляет шпалы железобетонные, шпалы стальные и шпалы деревянные .

Шпалы деревянные обладают неоспоримым преимуществом перед шпалами железобетонными:

-упругость,

-шпалы деревянные не чувствительны к перепадам температур.

-высокие диэлектрические свойства древесины,

Срок эксплуатации деревянный шпал невелик, из-за свойств древесины к гниению особенно в местах крепления рельсов и шпал, поэтому наши шпалы деревянные пропитанные специальными антисептиками предотвращающими гниение древесины.


№ п / п Наименование Норм. док-т на тех. требования Размер Ед. изм.
1

Шпала деревянная пропитанная, I тип

ГОСТ 78-2004, ГОСТ 9463-88, ГОСТ 20022.5-93 2750х250х180 штука
2

Шпала деревянная пропитанная, II тип

ГОСТ 78-2004, ГОСТ 9463-88, ГОСТ 20022.5-93 2750х230х160 штука
3

Шпала непропитанная, I, II тип

ГОСТ 78-2004
штука
4

Брус переводной пропитанный под давлением А4 (68 шт.), 12,55 мз

ГОСТ 8816-2003
комплект
5

Брус переводной пропитанный под давлением Б2 (63 шт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
