Размеры уаз 3303 – 330301, 330302, 33036, 330365, 330394, технические характеристики, бортовой, самосвал, размер кузова, новый, цена, грузоподъемность, отзывы владельцев, расход топлива на 100 км, габариты, электросхема, схема электропроводки, ТТХ, своими руками, Головастик, длина

габариты, размеры кузова, доступные двигатели и комплектации

Кузов
Высота2355 мм
Колёсная база2550 мм
Грузоподъёмность1225 кг
Полная масса3070 кг
Снаряженная масса1845 кг
Ширина2100 мм
Длина4474 мм
Количество мест2
Дорожный просвет220 мм
Двигатель
Диаметр цилиндра92 мм
Количество клапанов на цилиндр2
Количество цилиндров4
Ход поршня92 мм
Расположение цилиндровРядный
Тип двигателяБензиновый
Обороты максимального крутящего момента2500 об/мин
Максимальный крутящий момент156 Н*м
Обороты максимальной мощностидо 4 000 об/мин
Мощность двигателя72 л.с.
Объем двигателя2445 см3
Тип впускаКарбюратор
Трансмиссия и управление
Тип КППМеханика
Количество передач4
ПриводПолный
Эксплуатационные показатели
Расход топлива на шоссе на 100 км 15.4 л
Объём топливного бака50 л
Максимальная скорость110 км/ч
Марка топливаАИ-80
Запас ходадо 320 км
Подвеска и тормоза
Передняя подвескаЗависимая, Мост
Задняя подвескаЗависимая, Рессорная
Передние тормозаБарабанные
Задние тормозаБарабанные

wikidrive.ru

УАЗ 3303 — технические характеристики

Колёсная формула 4×4
Количество мест 2
Габаритные размеры, мм 4460x1940x2070
Дорожный просвет 220
Масса снаряженного а/м, кг 1650кг
Полная масса, кг 2650кг
Грузоподъемность, кг 1000 кг (2чел+850кг)
Максимальная скорость, км/ч (при полной массе)
110км/ч
Контрольный расход топлива при скорости 90 км/ч, 16,5(15,5)л/100км
Двигатель УМЗ 4178.10 (4218.10) ЗМЗ 4021.10 (4104.10)
Применяемое топливо Бензин А-76
Рабочий объем, л. 2,445(2,89)л
Мощность, л.с., нетто по ГОСТ 14846 76(84)/74(85}
Максимальный крутящий момент, Н.м(кгс.м). 159,8(16,3) (189(19,3)) при 2200 — 2500 об/мин /155,0(15,8)(186(19,0)) при 2500 об/мин
Коробка передач механическая 4-ступенчатая
Раздаточная коробка двухходовая, двухступенчатая
Главная передача передача коническая, со спиральными зубьями зубчатых колес,передаточное отношение 4,625
Тормозная система гидравлическая, двух контурна я, с вакуумным усилителем, барабанная
Колеса штампованные, размер 1521-380 (61-15)
Шины 215/90-15С, 215/90R15С, 225/75R16, 225R16С

polymex.narod.ru

Изготовление металлического кузова для УАЗ 3303

Задача: изготовить металлический кузов УАЗ 3303

0:87

1:592

Ход работ по изготовлению металлического кузова для УАЗ 3303

1:706

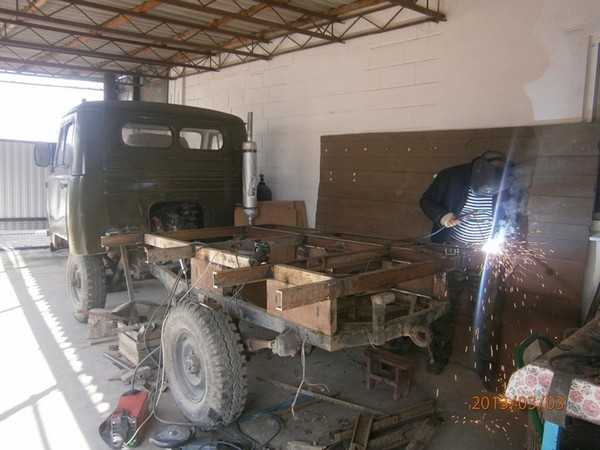

Разобрал деревянный кунг со списанной походки ГАЗ-52. Остов был деревянный, обшитый жестью, а вот рама была из швеллера 8-ки.

1:942

размеры платформы будущего кузова: 233х168

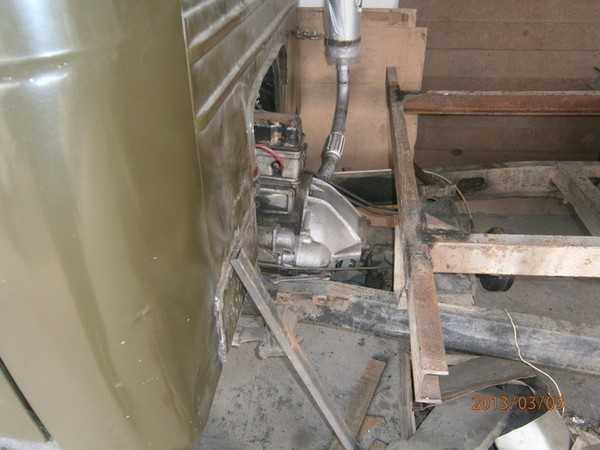

Стыки швеллера зарезал болгаркой:

1:1083

2:1588

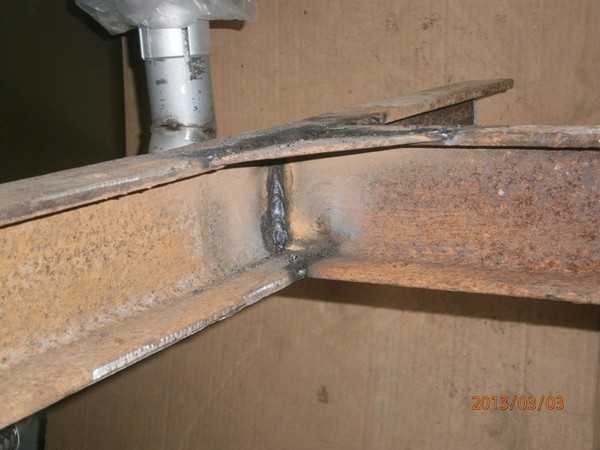

сразу замечу, что рама УАЗки по ширине неодинаковая, расширяется от фаркопа к раздатке на 1 см. (собирать лучше на раме!)

далее сборка конструкции и сварочные работы:

2:1892

3:2397

4:504

5:1009

6:1514

на проставки под платформу порезал швеллер 20-ку и усилил швеллером 8-й

6:1645

7:2150

проставки будут крепиться вот так:

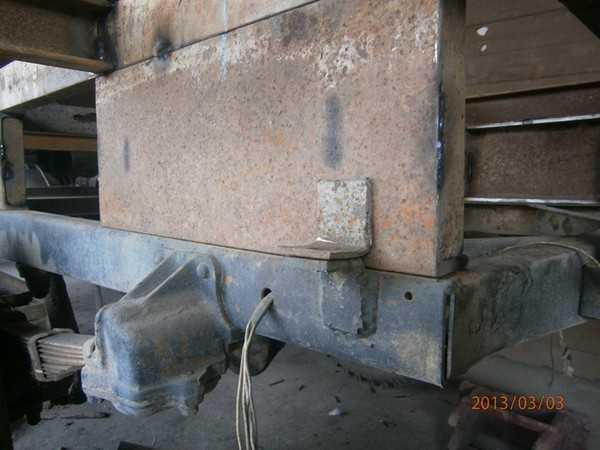

7:66

8:571

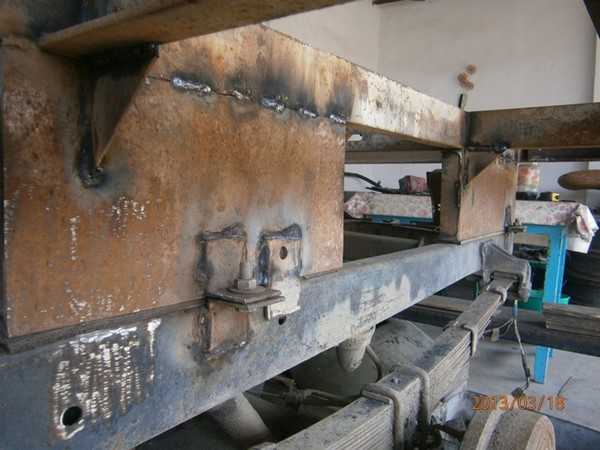

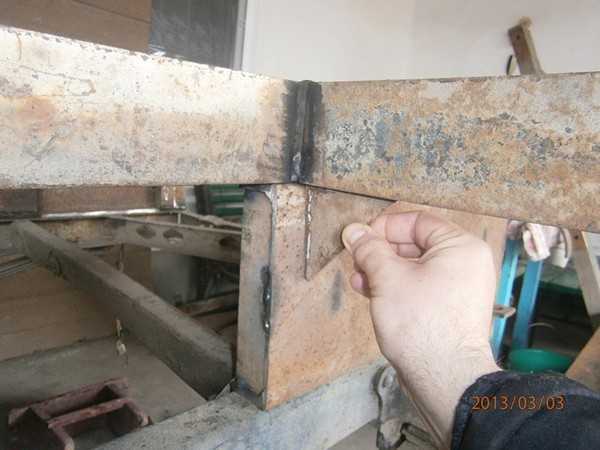

усилил коротыши ребром жёсткости:

8:637

9:1142

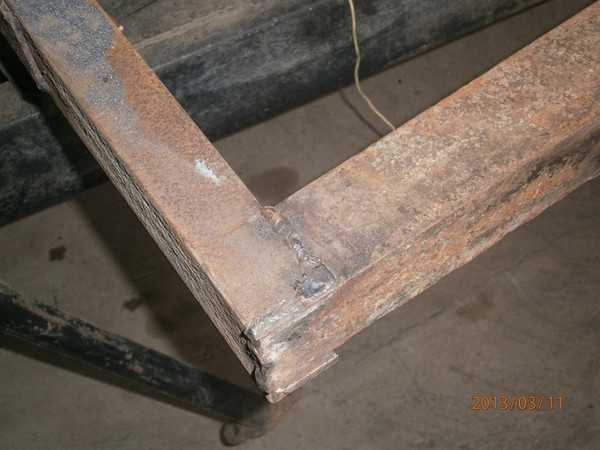

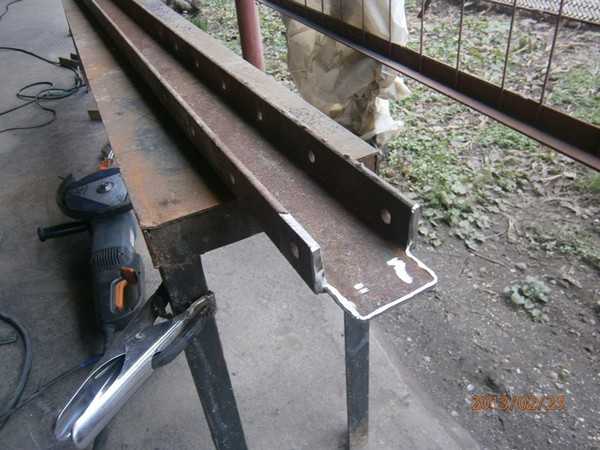

на края кинул уголок 5.5 см, зарезал в местах стыка со швеллером:

9:1260

10:1765

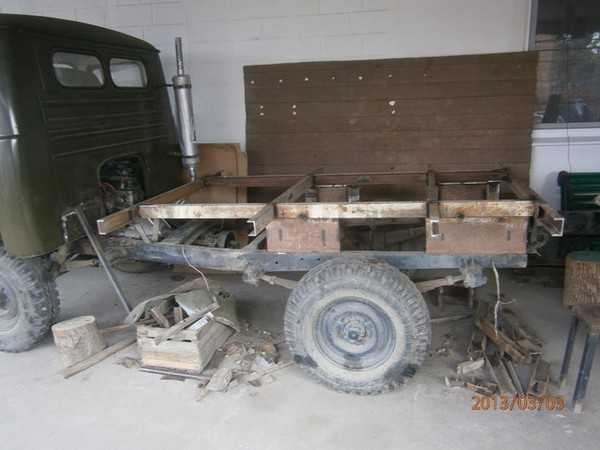

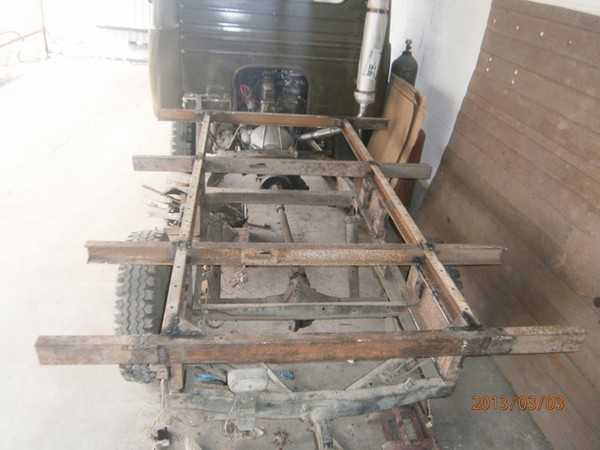

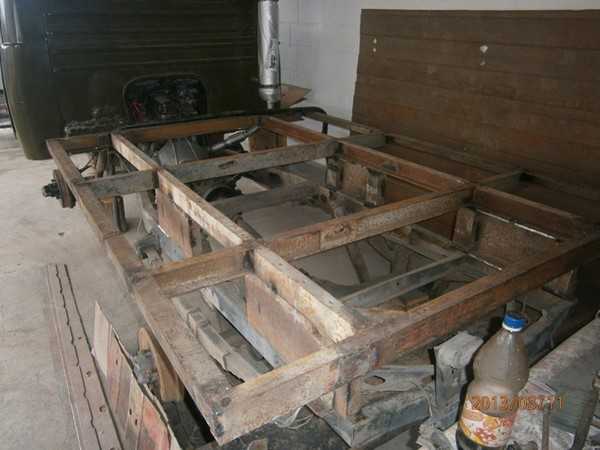

в итоге первый этап закончен и получилась вот такая конструкция:

10:1887

11:2392

12:504

Далее планирую борта высотой 50 см из профиля 40х25х2 мм.

12:605

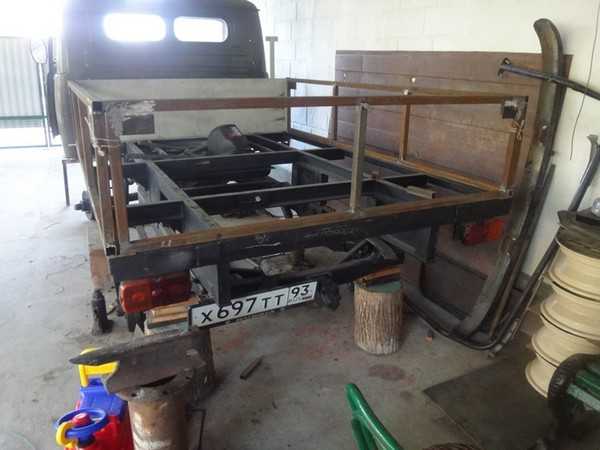

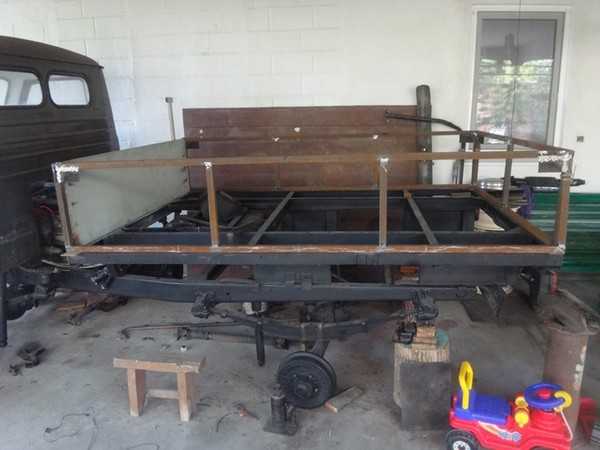

Вот что получилось:

12:644

13:1149

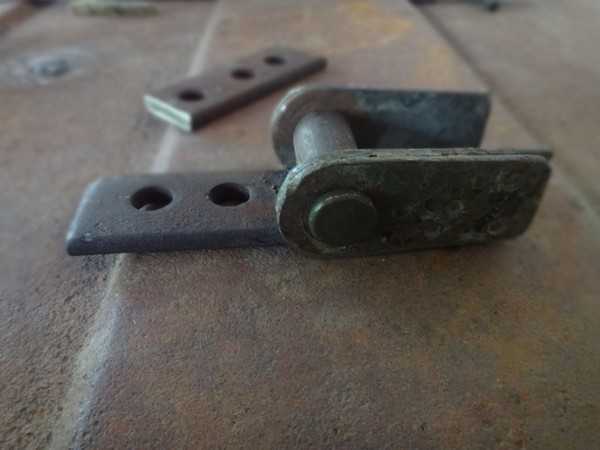

нарезал уголок, просверлил сверлом на 14 и приварил

13:1245

14:1750

так же приварил с двух сторон ограничители бокового смещения

14:1866

теперь будет удобно при ремонте коробки и раздатки сдвигать назад кузов 🙂

14:2005

15:504

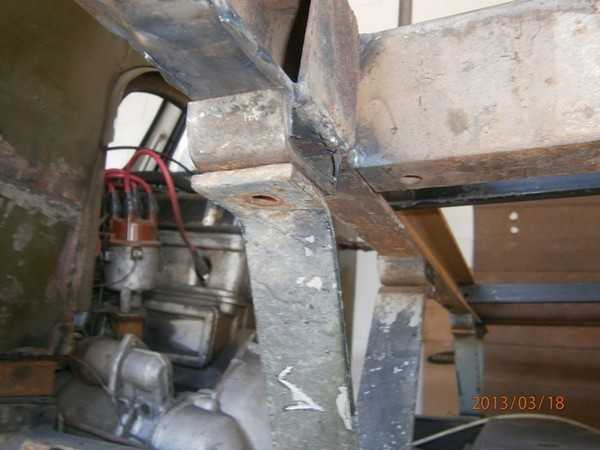

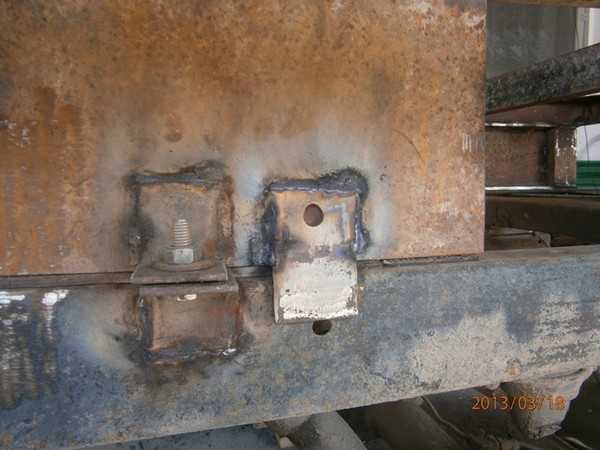

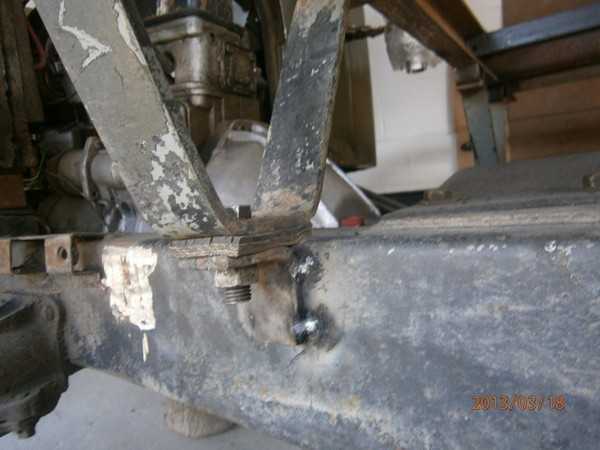

переварил передние крепления к раме

15:574

16:1079

из швеллера 6-ки нарезал крепления для рамы, подгонял индивидуально

16:1206

осталось передние крепления приварить и усилить

16:1299

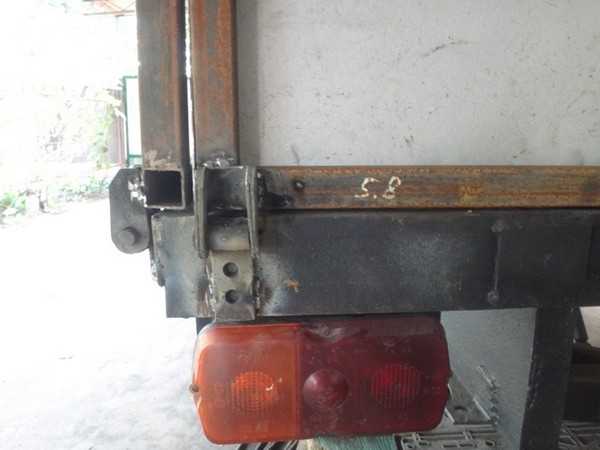

Борта собирал из профильной трубы 3х3х0.2, так как не планирую возить тяжести сверх рекомендованного заводом. Размеры бортов выбрал 162.5х44 передний и задний и 232х44 — боковые (планировал высоту 42 но ошибся на 2 см) пусть будет 44 см.

16:1714

17:2219

18:504

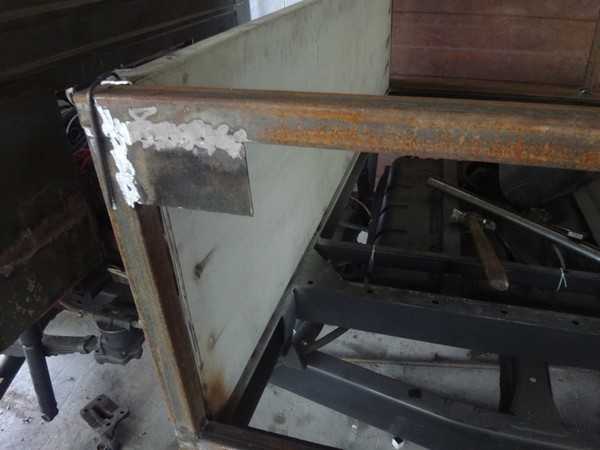

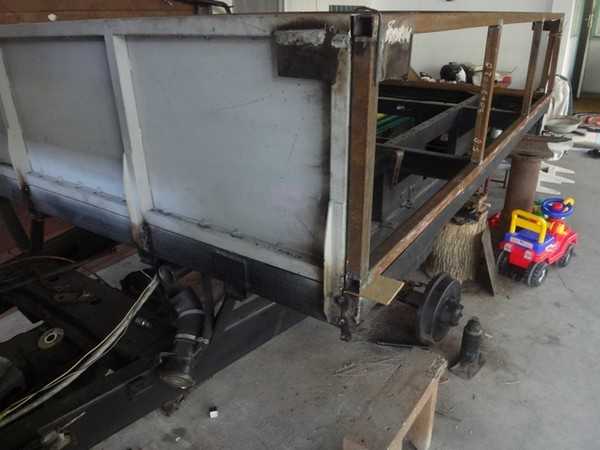

Пришлось переделать передний раннее собранный борт и укоротить его длину так как оставил замки с деревянных бортов. (у заводского металлического кузова УАЗки передний борт на всю длинну из-за другой конструкции замков).

18:911

19:1416

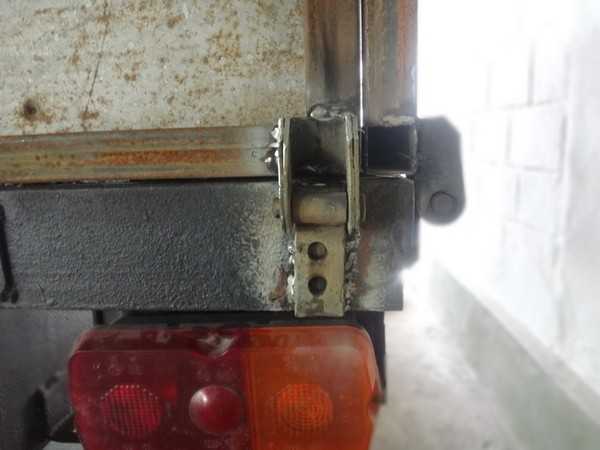

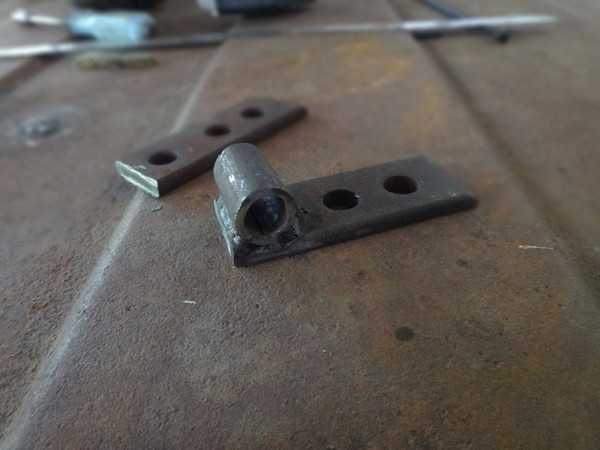

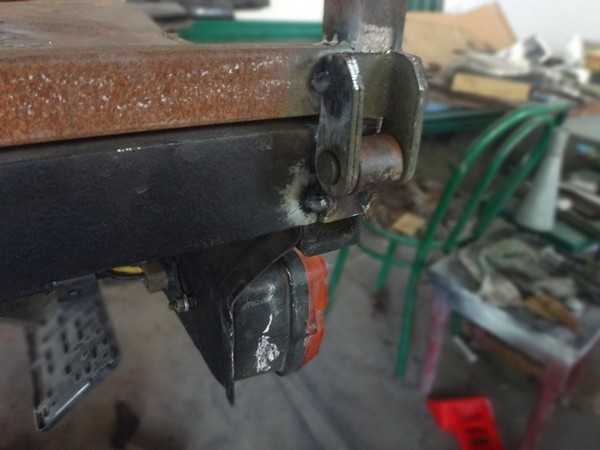

Вырезал площадки под замки из 3.5 мм металлического листа.

19:1524

20:2029

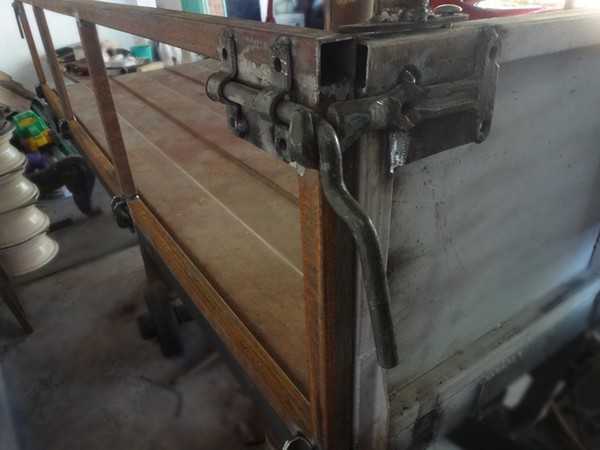

Далее вышла заминка и раздумья как эти самые замки установить? Не узнав ничего полезного про установку замков из инета, закреплял их прихватками и смотрел что получается. Вышло неплохо (теперь никак не решу: намертво приварить или всё таки болтами?

20:456

21:961

После подсчётов по финансам во сколько выльются расходы на покупку навесов в хозмаге и раздумывая над темой: как после ГПС или щебня будут закрываться борта при малых зазорах (недавно привезли отсев на ВАЗке 2104 с кузовом, быстро выгрузили лопатами и долго выметали частички гравия из щелей между бортами и днищем, ну никак не хотели закрыватся. Принял очередное бесповоротное решение: порезал и приварил родные навесы с деревянного кузова.

21:1770

22:2275

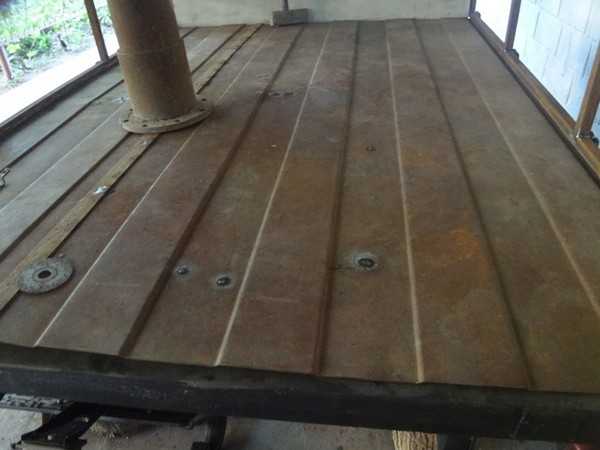

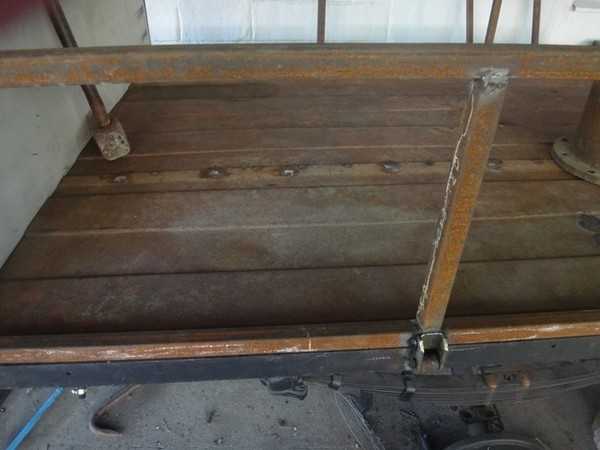

Установил боковые борта, примерил и обрезал лишнее от старого днища колхозной ПТСки с расчётом нахлёста бортов

22:207

23:712

24:1217

25:1722

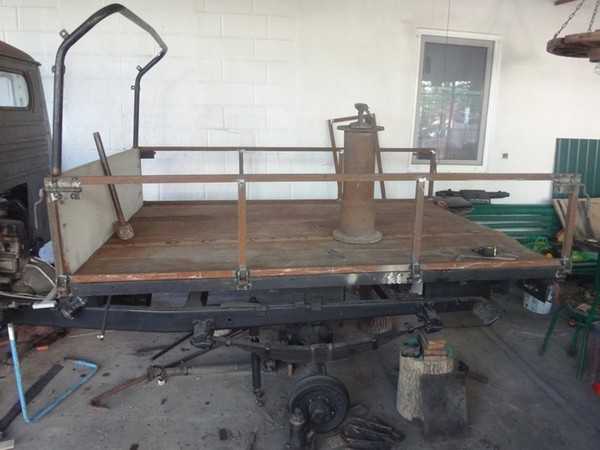

задний борт ещё не крепил, остановка из-за адского пекла днём +34-36 градусов в тени и духота. Синоптики обещают дожди на выходные, посмотрим)
Пока всё, скоро выходные, продолжим конструирование )) может и быстрее было бы с постройкой, да только часто срезать и переделывать приходится, получается как в ателье: постоянная примерка на клиенте.

25:2344

принял решение сделать навесы из подручных материалов. Взял трубу три четверти, отрезал 3 см, разрезав вдоль, уменьшил радиус, приварил к отрезанному от бокового навеса части металла, сварил до кучи и осмотрев изделие остался доволен:

25:430

26:935

27:1440

порезал по размерам оцинкованный лист металла 0.2 мм из домашних запасов (когда-то была накрыта веранда дома) и примерил на струбцинах. И как всегда на данном этапе впал в раздумье: приварить металл к каркасу, как передний борт или приклепать?, пока не определился. (плюсы клепок — разборной вариант, сварка — трудноразборной). Собрал всё до кучи.
На данном этапе борт стал принимать долгожданные законченные формы (уже и не надеялся что такое время настанет

27:2276

28:504

29:1009

30:1514

31:2019

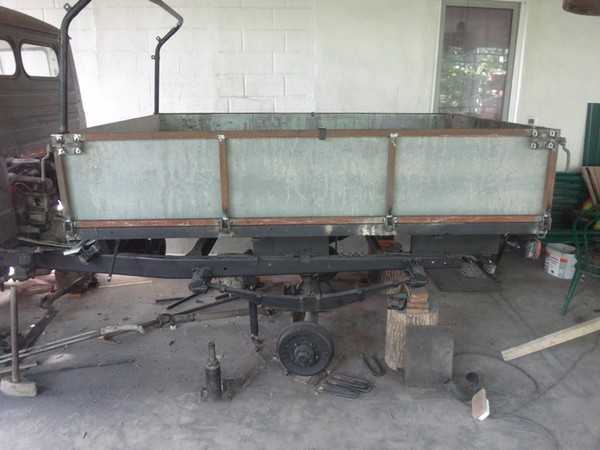

Результат: работы по изготовлению металлического кузова для УАЗ 3303 выполнены

31:147

https://www.drive2.ru/l/843055/

31:182

следующая статья:

Антикоррозийная обработка днища кабины УАЗ 3303

Задача: произвести антикоррозийную обработку днища кабины для УАЗ 3303
Печально, но фактом является резкое похолодание

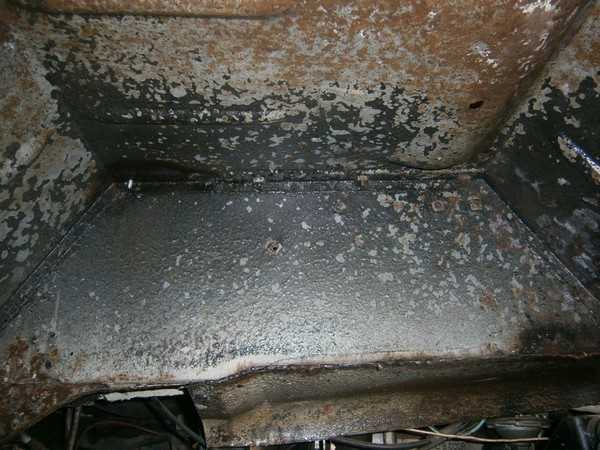

32:1031 40236
