Тройники 1 и 2 исполнения: основные различия
- 1 исполнение
- 2 исполнение
- Разница в применении
Стальной тройник представляет собой деталь трубопровода, которая подключает к основной трубопроводной линии новую трубу того же или меньшего диаметра. Сечение зависит от типа изделия, который бывает равнопроходным и переходным. Соединение трубных участков происходит под прямым углом методом сварки. Сваривание предотвращает разгерметизацию системы, исключает течь рабочей среды при эксплуатации.
При строительстве магистральных, технологических и промысловых трубопроводов, транспортирующих продукты под высоким давлением используют бесшовные детали, которые отличаются от сварных аналогов повышенной прочностью.
ГОСТ 17376-2001 регламентирует сферу применения, конструкцию и размеры бесшовных приварных тройников общего назначения. Стандарт устанавливает два исполнения трубодеталей. Чем они различаются? Давайте разберемся в этой статье.
Тройники 1 исполнения
Металлические элементы первого исполнения соответствуют нормам международного стандарта ИСО 3419-81. Согласно метрической системе размеры указаны в миллиметрах, но представлены дробными значениями, что соответствует типоразмерам в дюймах ‒ неметрической единице измерения, используемой в США, Канаде и Великобритании.
Фитинги изготавливают из стали TS10, Р9, Е24-1 и других марок, выбранных по ISO. Допускается производство деталей из материала, физические и технологические свойства которого не уступают зарубежным аналогам.
Пример условного обозначения равнопроходного тройника 1 исп. диаметром 48,3 мм и толщиной стенки 3,6 мм из стали TS9:
Тройник 1-48,3х3,6-TS9 ГОСТ 17376.
Тройники 2 исполнения
Фитинги второго исполнения производят из стали российских марок, например, ст.20, ст.10, 09г2с, 12х18н10т, 15гс и других углеродистых и низколегированных материалов. Наружный диаметр и условный проход элементов соответствуют общепризнанным в России и странах СНГ техническим условиям и государственным стандартам. Размеры указаны в мм.
Расшифровка обозначения переходной бесшовной детали 2 исп. диаметрами 273 и 219 мм с толщинами стенок 7 и 6 мм из стали 20:
Тройник 273х7-219х6 ст.20 ГОСТ 17376-01.
Разница в применении
Главное отличие между исполнениями заключается в размерности:
- 1ое ‒ можно использовать при прокладке трубопроводов за рубежом;
- 2ое ‒ больше подходит для строительства отечественных трубопроводных систем.
Детали также различаются марками стали. При выборе материалов ориентируются на условия эксплуатации: параметры рабочих сред, климат, возможные перепады температур, давление в системе.
Фитинги имеют различия в маркировке. В первом случае указывают единицу (исполнение), во втором ‒ нет, но дополнительно может быть добавлена буква «П», обозначающая возможность применения в трубопроводах, подконтрольных органам надзора.
Детали трубопровода — Тройники | НГКО Клевер
Тройники штампованные ГОСТ 17376-2001 предназначены для устройства ответвления трубопровода. Изготавливаются на условное давление до 16 Мпа (160 кг/см2) и предназначены для газо- и нефтепроводов, транспортирующих некоррозионно-активные и малоагрессивные среды.
Материал для тройников исполнения 2: сталь марок 10, 20, 09Г2С, 10Г2, 15ГС, 16ГС, 17ГС и др. согласно ГОСТ 17380, либо иные стандарты или технические условия (в том числе зарубежные), если установленные в них требования не ниже, чем в упомянутых стандартах.
Метод изготовления: штамповка.
Температурный режим эксплуатации до -600С.
Продукция по ВТ 200 включительно может поставляться с оцинкованным покрытием.
Сортамент тройников включает в себя:
- Тройники штампованные из углеродистой и низколегированной стали
- по ГОСТ 17376-2001, исп. 1, Рр до 16 МПа включительно.
- Тройники штампованные исполнения 2, с геометрией по ГОСТ 17376-2001, РN до 32 МПа включительно.
- Тройники штампованные стальные повышенной коррозионной стойкости и хладостойкости Рр до 32 МПа включительно
- Размеры и отклонения соответствуют ГОСТ 17376-2001 и ГОСТ 17380-2001.
- Толщина стенки от 2,0 до 36,0 мм.
- Предельные отклонения размеров по ГОСТ 17380-2001.
- Диаметр магистрали тройника — от 20 до 426 мм.
- Рабочее давление — до 32 МПа включительно.
- Тип тройника — равнопроходной и переходной.
- Материал изготовления:
- Сталь: 20А, 20ФА, 09ГСФ, 09СФА, 06ХФ, 08ХМФЧА, 13ХФА, 15ХФА, 15ХМФА, 20ХФ, 20ХФА.
- Класс прочности:
- Класс прочности изделий: от К34 до К60.
- Размеры и отклонения соответствуют ГОСТ 17376-2001 и ГОСТ 17380-2001.
- Тройники штампованные из нержавеющей стали РN до 16 МПа включительно
- Размеры и отклонения соответствуют ГОСТ 17376-2001 и 17380-2001.
- Толщина стенки от 2,0 до 36,0 мм.
- Диаметр магистрали тройника — от 20 до 426 мм.
- Номинальное давление — до 16 МПа.
- Тип тройника — равнопроходной и переходной.
- Материал изготовления: Сталь: 08Х18Н10Т, 08Х18Н12Т, 12Х18Н10Т, 12Х18Н12Т, 08Х17Н15ММ3Т, 10Х17Н13М2Т, 08Х22Н6Т, 15Х5М, 15Х5ВФ, 15Х5, 12Х1МФ, 15ХМ, 15Х1М1Ф, 12Х2МФСР, 10Х14Г14Н4Т, 08Х21Н6М2Т.
- Тройники штампованные переходные РN до 32 МПа включительно.
- Тройники штампосварные (ТШС), в т.ч. с решетками (ТШСР) Рр до 10 МПа включительно.
- Толщина стенки от 6,0 до 40,0 мм.
- Предельные отклонения размеров по ТУ 1469-002-82932963-2012.
- Диаметр магистрали тройника — от 530 до 1420 мм.
- Рабочее давление — до 10 МПа.
- Тип штампосварного тройника — равнопроходный и переходный.
- Обозначение тройника — ТШС — тройник штампосварной; ТШСР — тройник штампосварной с решеткой.
- Материал изготовления: Сталь: класс прочности К34-К60.
- Толщина стенки от 6,0 до 40,0 мм.
- Предельные отклонения размеров по ТУ 1469-006-82932963-2016.
- Диаметр магистрали тройника — от 530 до 1420 мм.
- Рабочее давление — до 10 МПа.
- Тип сварного тройника — равнопроходный и переходный.
- Обозначение тройника — ТСН — тройник сварной с усиливающими накладками; ТСНР — тройник сварной с усиливающими накладками и решетками.
- Материал изготовления: Сталь, класс прочности К34-К60.

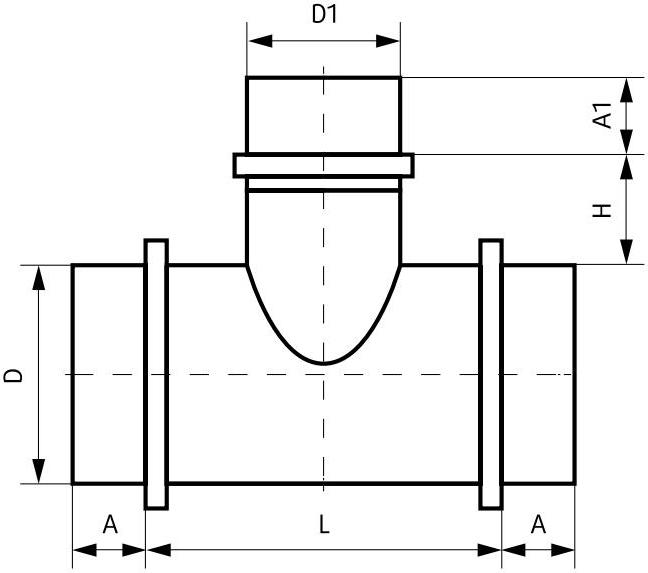

Обозначения:
DN — условный проход;
D — наружный диаметр торцов равнопроходных тройников; больший наружный диаметр торцов переходных тройников;
D1 — меньший наружный диаметр торцов переходных тройников;
Т — толщина стенки деталей на торцах диаметра D;
Т1 — толщина стенки деталей на торцах диаметра D1;
F — размер между плоскостью торца магистрали и центром торца ответвления тройников;
Н — размер между плоскостью торца ответвления и центрами торцов магистрали тройников;
r — радиус наружной поверхности тройников в зоне сопряжения магистрали и ответвления в плоскости, проходящей через центры торцов;
Примеры условных обозначений:
- тройника исполнения 2, D=159,0 мм, Т=8,0 мм, из стали марки 20: Тройник 159х8 ГОСТ 17376-2001
- тройника исполнения 2, D=89,0 мм, Т=5,0 мм из стали марки 09Г2С: Тройник 89х5-09Г2С ГОСТ 17376-2001
- тройника исполнения 2, D=89,0 мм, Т=5,0 мм из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора: Тройник П 89х5-09Г2С ГОСТ 17376-2001
Технические характеристики
Тройники равнопроходные и переходные исполнения 1
DN | D, мм | T, мм | D1, мм | T1, мм | F, мм | H, мм |
---|---|---|---|---|---|---|
15 | 21,3 | 2,0 3,2 4,0 | 21,3 | 2,0 3,2 4,0 | 25 | 25 |
20 | 26,9 | 2,0 3,2 4,0 | 2,0 3,2 4,0 | 29 | 29 | |
2,0 3,2 4,0 | 26,9 | 2,0 3,2 4,0 | ||||
25 | 33,7 | 2,0 3,2 4,5 | 21,3 | 2,0 3,2 4,0 | 38 | 38 |
2,0 3,2 4,5 | 26,9 | 2,0 3,2 4,0 | ||||
2,0 3,2 4,5 | 33,7 | 2,3 3,2 4,5 | ||||
32 | 42,4 | 2,6 3,6 5,0 | 21,3 | 2,0 3,2 4,0 | 48 | 48 |
2,6 3,6 5,0 | 26,9 | 2,0 3,2 4,0 | ||||
2,6 3,6 5,0 | 33,7 | 2,3 3,2 4,0 | ||||
2,6 3,6 5,0 | 42,4 | 2,6 3,6 5,0 | ||||
40 | 48,3 | 2,6 3,6 5,0 | 26,9 | 2,0 3,2 4,0 | 57 | 57 |
2,6 3,6 5,0 | 33,7 | 2,3 3,2 4,0 | ||||
2,6 3,6 5,0 | 42,4 | 2,6 3,6 5,0 | ||||
2,6 3,6 5,0 | 48,3 | 2,6 3,6 5,0 | ||||
50 | 60,3 | 2,9 4,0 5,6 | 33,7 | 2,9 4,0 5,6 | 64 | 51 |
2,9 4,0 5,6 | 42,4 | 2,6 3,6 4,0 | 57 | |||
2,9 4,0 5,6 | 48,3 | 2,6 3,6 5,0 | 60 | |||
2,9 4,0 5,6 | 60,3 | 2,3 3,2 4,5 | 64 |
Тройники равнопроходные и переходные исполнения 2
DN | D, мм | T, мм | D1, мм | T1, мм | F, мм | H, мм | R, не менее |
---|---|---|---|---|---|---|---|
15 | 20 | 2,0 3,0 4,0 | – | 2,0 3,0 4,0 | 25 | 15 | 3 |
20 | 25 | 2,0 3,0 4,0 | 20 | 2,0 3,0 4,0 | 29 | 20 | |
2,0 3,0 4,0 | – | 2,0 3,0 4,0 | |||||
25 | 32 | 2,0 3,0 4,0 | 20 | 2,0 3,0 4,0 | 38 | 25 | |
2,0 3,0 4,0 | 25 | 2,0 3,0 4,0 | |||||
2,0 3,0 4,0 | – | 2,0 3,0 4,0 | |||||
32 | 38 | 2,0 3,0 4,0 | 20 | 2,0 3,0 4,0 | 32 | 32 | 4 |
2,0 3,0 4,0 | 25 | 2,0 3,0 4,0 | |||||
2,0 3,0 4,0 | 32 | 2,0 3,0 4,0 | |||||
2,0 3,0 4,0 | – | – | |||||
40 | 45 | 2,5 4,0 5,0 | – | – | 40 | 40 | 5 |
50 | 57 | 3,0 4,0 5,0 | 45 | 2,5 3,0 4,0 | 50 | 45 | |
3,0 4,0 5,0 | – | – | |||||
65 | 76 | 3,5 6,0 7,0 | 45 | 2,5 4,0 5,0 | 65 | 60 | |
3,5 6,0 7,0 | 57 | 3,0 5,0 5,5 | |||||
3,5 6,0 7,0 | – | – | |||||
80 | 89 | 3,5 6,0 8,0 | 57 | 3,0 4,0 5,5 | 80 | 70 | |
3,5 6,0 8,0 | 76 | 3,0 4,0 5,5 | |||||
3,5 6,0 8,0 | – | 3,5 6,0 7,0 | |||||
100 | 108 | 4,0 6,0 8,0 9,0 | 76 | 3,5 5,0 6,0 7,0 | 100 | 80 | |
4,0 6,0 8,0 9,0 | 89 | 4,0 6,0 8,0 8,0 | |||||
4,0 6,0 8,0 9,0 | – | 4,0 6,0 8,0 9,0 | |||||
100 | 114 | 4,0 5,0 6,0 9,0 | 3,5 5,0 6,0 7,0 | 100 | 90 | ||
4,0 5,0 6,0 9,0 | 4,0 5,0 6,0 8,0 | ||||||
4,0 5,0 6,0 9,0 | – | 4,0 5,0 6,0 9,0 | |||||
150 | 159 | 4,5 6,0 8,0 10,0 12,0 | 108 | 4,0 5,0 6,0 9,0 10,0 | 130 | 110 | 8 |
4,5 6,0 8,0 10,0 12,0 | 114 | 4,0 5,0 6,0 9,0 10,0 | |||||
4,5 6,0 8,0 10,0 12,0 | – | 4,0 5,0 6,0 9,0 10,0 | |||||
200 | 219 | 6,0 8,0 10,0 12,0 16,0 | 159 | 6,0 6,0 8,0 11,0 12,0 | 160 | 140 | 10 |
6,0 8,0 10,0 12,0 | – | 6,0 6,0 8,0 11,0 12,0 | |||||
250 | 273 | 7,0 10,0 12,0 16,0 18,0 | 159 | 4,5 6,0 8,0 11,0 12,0 | 190 | 175 | 12 |
7,0 10,0 12,0 16,0 18,0 | 219 | 6,0 8,0 10,0 12,0 16,0 | |||||
7,0 10,0 12,0 16,0 18,0 | – | 6,0 8,0 10,0 12,0 16,0 | |||||
300 | 325 | 8,0 10,0 12,0 16,0 22,0 | 219 | 6,0 8,0 10,0 12,0 16,0 | 220 | 200 | 15 |
8,0 10,0 12,0 16,0 22,0 | 273 | 7,0 10,0 12,0 16,0 18,0 | |||||
8,0 10,0 12,0 16,0 22,0 | – | 7,0 10,0 12,0 16,0 18,0 | |||||
350 | 377 | 10,0 12,0 16,0 20,0 | 273 | 7,0 10,0 12,0 16,0 | 240 | 225 | |
10,0 12,0 16,0 20,0 | 325 | 8,0 10,0 16,0 18,0 | |||||
10,0 12,0 16,0 20,0 | – | 8,0 10,0 16,0 18,0 | |||||
400 | 426 | 10,0 12,0 16,0 18,0 | 325 | 8,0 10,0 16,0 18,0 | 270 | 250 | 18 |
10,0 12,0 16,0 18,0 | 377 | 10,0 12,0 16,0 18,0 | |||||
10,0 12,0 16,0 18,0 | – | 10,0 12,0 16,0 18,0 |
Тройники переходные
DN | D, мм | T, мм | D1, мм | T1, мм | F, мм | H, мм |
---|---|---|---|---|---|---|
500 | 530 | 30 | 34+426 | По согласованию с заказчиком | ||
600 | 630 | 30 | 34+426 | |||
700 | 720 | 30 | 34+530 | |||
800 | 820 | 30 | 34+530 | |||
900 | 920 | 30 | 34+530 | |||
1000 | 1020 | 30 | 34+530 | |||
1200 | 1220 | 30 | 34+530 |
Mid-Statyes: фитинг из углеродистой стали
О нас | Свяжитесь с нами | Места
Сохранение целостности и обслуживания, развитие с помощью технологий.
Сертификат ISO 9001:2008.
- Линейная карта
- Трубопровод
- Привод MTG
- Стим Средний Запад
- ВМ День открытых дверей
Предоставление столика Weldbend Corporation
Стандарт
409030 9 10 00 4 0 0 0 12,931 *0 1,2-январь | 0,84 | 0,622 | 0,109 | 1 | 1 | 4031 | 0,35. | |
4 марта | 1,05 | 0,824 | 0,113 | 1,12 | 1,12 | 40 | 0,5 | |
1 | 1,32 | 1,049 | 0,133 | 1,5 | 1,5 | 10 | 40 | |
1 1/4 | 1,66 | 1,38 | 0,14 | 1,88 | 3 1,80 | |||
1 1/2 | 1,9 | 1,61 | 0,145 | 2,25 | 2,25 | 40 | 1,9 | |
2 | 2,38 | 2,067 | 0,154 | 2,5 | 2,5 3 9 | 40 | ||
2 1/2 | 2,88 | 2,469 | 0,203 | 3 | 3 5 | 40 | ||
3 | 3,5 | 3,068 | 0,216 | 3,38 | 3,38 | 30 40 | ||
3 1/2 | 4 | 3,548 | 0,226 | 3,75 | 3,75 | |||
4 | 4,5 | 4,026 | 0,237 | 4,12 | 4,12 | 10 9030 40 | ||
5 | 5,56 | 5,047 | 0,258 | 4,88 | 4,88 | 4,88 | 4 | |
6 | 6,62 | 6,065 | 0,28 | 5,62 | 5,62 | 40 | 33,1 | |
8 | 8,62 | 7,981 | 0,322 | 7 | 7 | 40 | ||
10 | 10,75 | 10,02 | 0,365 | 8,5 | 8,5 | 4 | ||
12 | 12,75 | 12 | 0,375 | 10 | 10 | * | 136 | |
14 | 14 | 13,25 | 0,375 | 11 | 11 | 3 10 9023 | ||
16 | 16 | 15,25 | 0,375 | 12 | 12 | 3 12 9003 | ||
18 | 18 | 17,25 | 0,375 | 13,5 | 13,5 | * | 272 | |
20 | 20 | 19,25 | 0,375 | 15 | 15 | 3 3 3 900 | ||
24 | 24 | 23,25 | 0,375 | 17 | 17 | 310 900 | ||
30 | 30 | 29,24 | 0,38 | 22 | 22 | * | 835 | |
36 | 36 | 35,24 | 0,38 | 26,5 | 26,5 | * | ||
42 | 42 | 41,24 | 0,38 | 30 | 28 | 31 | ||
48 | 48 | 47,24 | 0,38 | 35 | 33 | * | 31 | 31 |
Extra Strong
8090301 3,0 3 3,750 3 1 409030 3 10 10 *1 3 *55 2,30030 2,300302-январь | 0,84 | 0,546 | 0,147 | 1 | 1 | 80 | 0,37 | |
4 марта | 1,05 | 0,742 | 0,154 | 1,12 | 3 3 3 0 | |||
1 | 1,315 | 0,957 | 0,179 | 1,5 | 1,5 | 80 | ||
1 1/4 | 1,66 | 1,278 | 0,191 | 1,88 | 1,3090 1,30 1,090 1,88 109031 80031 | |||
1 1/2 | 1,9 | 1,5 | 0,2 | 2,25 | 2,25 | 80 | ||
2 | 2,375 | 1,939 | 0,218 | 2,5 | 2,5 | 10 | 30 80 | |
2 1/2 | 2,875 | 2,323 | 0,276 | 3 | 3 | 80 | 6,5 | |
3 | 3,5 | 2,9 | 0,3 | 3,38 | 3,38 | 3 810 | 3 810 | |
3 1/2 | 4 | 3,364 | 0,318 | 3,75 | 3,75 | |||
4 | 4,5 | 3,826 | 0,337 | 4,12 | 4,12 | 80 | 16,2 | |
5 | 5,563 | 4,813 | 0,375 | 4,88 | 4,80 | 3 6 6 129030 3 | ||
6 | 6,625 | 5,761 | 0,432 | 5,62 | 5,62 | |||
8 | 8,625 | 7,625 | 0,5 | 7 | 7 | 80 | 76,2 | |
10 | 10,75 | 9,75 | 0,5 | 8,5 | 8,5 | 30 60 | ||
12 | 12,75 | 11,75 | 0,5 | 10 | 10 | |||
14 | 14 | 13 | 0,5 | 11 | 11 | * | 237 | |
16 | 16 | 15 | 0,5 | 12 | 12 | 40 | 804 | |
18 | 18 | 17 | 0,5 | 13,5 | 13,5 | 3 * | 31 | |
20 | 20 | 19 | 0,5 | 15 | 15 | 30 | 40034 | |
24 | 24 | 23 | 0,5 | 17 | 17 | * | 625 | |
30 | 30 | 29 | 0,5 | 22 | 22 | * | ||
36 | 36 | 35 | 0,5 | 26,5 | 26,5 | * | 31 | |
42 | 42 | 41 | 0,5 | 30 | 28 | * | 1 788 | |
48 | 48 | 47 | 0,5 | 35 | 33 | * | ||
, прямые тройники, сварка встык, ASME B16.

NPS | Н.Д. Д | От середины до конца C | От середины до конца M |
1/2 | 21,3 | 25 | 25 |
3/4 | 26,7 | 29 | 29 |
1 | 33,4 | 38 | 38 |
1,1/4 | 42,2 | 48 | 48 |
1,1/2 | 48,3 | 57 | 57 |
2 | 60,3 | 64 | 64 |
2,1/2 | 73 | 76 | 76 |
3 | 88,9 | 86 | 86 |
3,1/2 | 101,6 | 95 | 95 |
4 | 114,3 | 105 | 105 |
5 | 141,3 | 124 | 124 |
6 | 168,3 | 143 | 143 |
8 | 219,1 | 178 | 178 |
10 | 273 | 216 | 216 |
12 | 323,8 | 254 | 254 |
14 | 355,6 | 279 | 279 |
16 | 406.![]() | 305 | 305 |
18 | 457 | 343 | 343 |
20 | 508 | 381 | 381 |
22 | 559 | 419 | 419 |
24 | 610 | 432 | 432 |
26 | 660 | 495 | 495 |
28 | 711 | 521 | 521 |
30 | 762 | 559 | 559 |
32 | 813 | 597 | 597 |
34 | 864 | 635 | 635 |
36 | 914 | 673 | 673 |
38 | 965 | 711 | 711 |
40 | 1016 | 749 | 749 |
42 | 1067 | 762 | 711 |
44 | 1118 | 813 | 762 |
46 | 1168 | 851 | 800 |
48 | 1219 | 889 | 838 |
Размеры указаны в миллиметрах, если не указано иное.
Толщина стенки (t) должна быть указана заказчиком.
Размер выпускного отверстия (M) для NPS 26 и больше рекомендуется, но не обязателен.
Допуски на размеры Прямые тройники ASME B16.9
Номинальный размер трубы | 1/2 от до 2,1/2 | 3 от до 3,1/2 | 4 | 5 до 8 | 10 до 18 | 20 до 24 | 26 до 30 | 32 до 48 |
Внешний диаметр в скосе (D) | +1,6 -0,8 | 1,6 | 1,6 | +2,4 -1,6 | +4 -3,2 | +6,4 -4,8 | +6,4 -4,8 | +6,4 -4,8 |
Внутренний диаметр на конце | 0,8 | 1,6 | 1,6 | 1,6 | 3,2 | 4,8 | +6,4 -4,8 | +6,4 -4,8 |
От центра до конца (C/M) | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 5 |
Толщина стенки (т) | Не менее 87,5% номинальной толщины стенки |
Допуски на размеры указаны в миллиметрах, если не указано иное, и равны ±, если не указано иное.
