Основные размеры шпилек (Выдержка из ОСТ 20001-38)
Таблица №12 | ||||||||||||||
Номинальный диаметр резьбы в мм | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | |
Глубина t1 завинчивания | t1= 1,35d (тип I) | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 38 | 42 | 50 |
t1= 1d (тип II) | — | — | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | |
Фаскаcконуса шпильки в мм | 1 | 1 | 1,5 | 1,8 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | |
Проточка f для метрической резьбы с крупным шагом в мм | 2 | 2 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 8 | 8 | |
Диаметр шплинтового отверстия в мм | 1,5 | 2 | 2,5 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 |
Назад в статью: Крепежные детали на чертеже.
www.viktoriastar.ru
Размер — шпилька — Большая Энциклопедия Нефти и Газа, статья, страница 2
Размер — шпилька
Cтраница 2
Стержень этого приспособления обточен на конус и имеет сквозное отверстие, равное по диаметру размеру шпильки
. На стержне нарезана сквозная спираль, благодаря чему витки хвостовой части разжимаются. [16]Разработать чертеж соединения деталей шпилькой по заданному варианту, приняв 82 0 8D0, a Si выбрать в соответствии с размером шпильки. [17]
Фланцы для каждого условного прохода и давления имеют строго определенный наружный диаметр, диаметр центровой окружности для отверстий, диаметр отверстий и размеры шпилек или болтов. [18]
Условное обозначение шпильки включает: наименование, диаметр резьбы, шаг резьбы ( для мелких шагов), длину шпильки и номер стандарта, которому соответствуют конструкция и размеры шпильки. [19]
Шпильки имеют резьбу, их ввертывают в тело свариваемой детали. Размеры шпилек обычно зависят от толщины свариваемых деталей. Практикой установлены следующие рекомендации: диаметр шпилек 0 3 — 0 4 толщины деталей, но не более 12 мм; глубина ввертывания шпилек 1 5 диаметра их, но не более половины толщины свариваемых деталей; высота выступающей части 0 75 — 1 2 диаметра шпильки. Шпильки располагают в шахматном порядке на скошенных кромках деталей и в один ряд на поверхности детали с каждой стороны стыка, причем расстояние между ними должно быть равно 4 — 6 диаметрам шпильки. [20]
При неисправности бобышки заменяются новыми или ремонтируются проточкой уплотнительной поверхности и заменой неисправных шпилек. Размеры шпилек берутся по ГОСТу, Однако их диаметр не может быть меньшим 16 мм по условиям прочности на скручивание при завинчивании гаек и условиям работы реакционных аппаратов. Шпильки ввертывают во фланцы и бобышки на глубину, равную не менее номинального диаметра шпильки. [21]
Шпильки имеют резьбу, их ввертывают в тело свариваемой детали.
Размеры шпилек обычно зависят от толщины свариваемых деталей. [22]Задача 2.28. Со стальной шпильки свинчивается гайка. Размеры шпильки и гайки, а также система координат показаны на рисунке. Задан также шаг h резьбы. [23]
Шпильки ( рис. 3.6, в) могут иметь ввинчиваемые концы нормальной и повышенной точности с длиной их от d до 2 5 d, где d — диаметр шпильки. Конструкция и размеры шпилек стандартизованы. [24]
На рис. 2 — 29 показана стяжка стержня шпилькой диаметром 12 мм. При этом размере шпильки изоляционная трубка имеет диаметр 14 / 18 мм, а отверстие в пластинах стержня 20 мм. [26]
Прессование производится на фрикционном, гидравлическом, пневматическом или эксцентриковом прессах. Однако она требует повышенной точности
На размеры ярмовых шпилек и брусьев соответствующее влияние оказывают размеры магнитопровода, вес выемной части, сила стяжки обмоток и усилия короткого замыкания. Поэтому помещенные ниже справочные данные ( зависимость размеров шпилек и брусьев от мощности трансформатора) могут служить только для грубой ориентировки. [30]
Страницы: 1 2 3
www.ngpedia.ru
Шпилька (деталь) — Википедия
Материал из Википедии — свободной энциклопедии
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 15 марта 2017; проверки требуют 4 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 15 марта 2017; проверки требуют 4 правки.Эта статья или раздел описывает ситуацию применительно лишь к одному региону, возможно, нарушая при этом правило о взвешенности изложения. Вы можете помочь Википедии, добавив информацию для других стран и регионов. |
Шпилька — крепёжное изделие в виде стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия.
Конструкция и размеры шпилек стандартизированы (ГОСТ 22032-76*, ГОСТ 22033-76*, ГОСТ 22034-76*, ГОСТ 22035-76*, ГОСТ 22036-76*, ГОСТ 22037-76*, ГОСТ 22038-76*, ГОСТ 22039-76*, ГОСТ 22040-76*, ГОСТ 22041-76*, ГОСТ 22042-76*, ГОСТ 22043-76*, DIN 525, DIN 835, DIN 939, DIN 940, DIN 975, DIN 976). Шпилька предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы от 2 до 52 мм с различным сочетанием крупных и мелких шагов, длиной до 2 м.
Механические свойства шпилек
ru.wikipedia.org
Шпилька (деталь) Википедия
Эта статья или раздел описывает ситуацию применительно лишь к одному региону, возможно, нарушая при этом правило о взвешенности изложения. Вы можете помочь Википедии, добавив информацию для других стран и регионов. |
Шпилька — крепёжное изделие в виде стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия.
Описание
Конструкция и размеры шпилек стандартизированы (ГОСТ 22032-76*, ГОСТ 22033-76*, ГОСТ 22034-76*, ГОСТ 22035-76*, ГОСТ 22036-76*, ГОСТ 22037-76*, ГОСТ 22038-76*, ГОСТ 22039-76*, ГОСТ 22040-76*, ГОСТ 22041-76*, ГОСТ 22042-76*, ГОСТ 22043-76*, DIN 525, DIN 835, DIN 939, DIN 940, DIN 975, DIN 976
). Шпилька предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы от 2 до 52 мм с различным сочетанием крупных и мелких шагов, длиной до 2 м.Механические свойства шпилек, болтов и крепёжных винтов из углеродистых нелегированных и легированных сталей по ГОСТ 1759.4-87 [1] (ISO 898/1-78) при комнатной температуре характеризуют 11 классов прочности: 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9. Первое число, умноженное на 100, определяет номинальное временное сопротивление в Н/мм², второе число (отделённое точкой от первого), умноженное на 10, — отношение предела текучести к временному сопротивлению в процентах. Произведение чисел, умноженное на 10, определяет номинальный предел текучести в Н/мм².
Как правило, шпильки производятся на станках-автоматах из автоматной стали.
Типовые размеры шпилек
Размеры шпилек строго стандартизированы нормативными документами. Наиболее часто применяются шпильки: стандартные (DIN 975) и шпильки штанги (ГОСТ 22032-76).
Согласно ГОСТ 22032-76 шпильки производятся с диаметром резьбы от М2 до М48 при длине стержня до 300 мм. Размеры некоторых типовых образцов следующие:
- Диаметр d = 3 мм, длина L от 16 до 160 мм, шаг резьбы 0.5 мм;
- Диаметр d = 4 мм, длина L от 18 до 160 мм, шаг резьбы 0.7 мм;
- Диаметр d = 5 мм, длина L от 20 до 160 мм, шаг резьбы 0.8 мм;
- Диаметр d = 6 мм, длина L от 25 до 160 мм, шаг резьбы 1 мм[1].
См. также
Примечания
Литература
- ГОСТ 27017-86 Изделия крепёжные. Термины и определения.
wikiredia.ru
Размер — шпилька — Большая Энциклопедия Нефти и Газа, статья, страница 1
Размер — шпилька
Cтраница 1
Размер шпилек устанавливается в зависимости от толщины изоляции. Длина привариваемой части шпильки должна быть не менее 15 мм. Шпилька загибается для приварки к изолируемой поверхности под прямым углом. [1]
Размеры шпильки: на наиб 8 0 8 мм; dHap наим 8 — 0 200 7 80 мм; dcp Hau ( сг-7 350 0 090 7 440 мм; dcp наим 7.350 0 050 7 400 мм; d Hf наиб — 6 701 0.090 6 — 791 мм 4вн — наим не регламентируется. [2]
Размер шпилек устанавливается в зависимости от толщины изоляции. Длина привариваемой части шпильки должна быть не менее 15 мм. Шпилька загибается для приварки к изолируемой поверхности под прямым углом. [3]
Размер шпилек — длина 40 — 45 мм, диаметр 2 — 2 5 мм; — размер пластинок ромбической формы — длина 30 мм, ширина 15 мм, толщина — 1 5 — 1 75 мм. [4]
Какой размер шпильки определяет ее длину. [5]
Соотношение размеров шпильки и изображение шпилечного соединения приведены на рис. 51, а. [6]
Ниже приведены рекомендуемые размеры шпилек и фасок в мм. [7]
Данные для подсчета размеров шпильки и гнезда — под шпильку берут по рве. [9]
В табл. 11.30 приведены размеры шпилек в зависимости от рабочего давления и проходного сечения фланцев. [11]
Стандартом определены типы, конструкции и размеры шпилек, гаек, шайб и резьбовых гнезд и даны технические условия. [13]
В табл. 6 — 4 приведены размеры шпилек для фланцевых соединений корпуса с крышкой. [15]
Страницы: 1 2 3
www.ngpedia.ru
Соединение деталей шпилькой
В соединение деталей шпилькой входят шпилька, гайка, шайба.

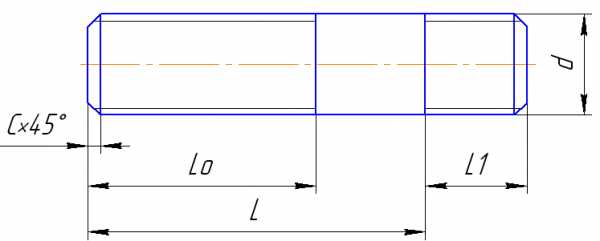

Шпилька – стандартное изделие, представляющее собой цилиндрический стержень, имеющий на одном конце (посадочном) резьбу для ввинчивания в одну из соединяемых деталей, а на другом (стяжном) – резьбу для навинчивания гайки.
Форма и размеры шпилек общего применения приведены в ГОСТ 22032 – 76 – ГОСТ 22043 – 76.
Шпильки выпускают с метрической резьбой номинальной и повышенной точности с различной или одинаковой длиной ввинчиваемых концов.
Длина L1 ввинчиваемого резьбового (посадочного) конца шпильки зависит от ее диаметра и материала детали, в отверстие которой завинчивается шпилька, вторым концом она входит в отверстие другой детали без резьбы.
Данные о размерах глубины ввинчивания шпильки L1 в базовую деталь в зависимости от материала детали приведены в табл. 6. Более мягкий материал базовой детали предполагает выбор шпильки с большим размером ввинчиваемого конца.
Таблица 6
Размеры ввинчиваемого конца шпильки в зависимости от материала детали
Длина ввинчиваемого конца (L1) | ГОСТ | Область применения |
d | 22032 – 76 | Сталь, бронза, латунь |
1,2d | 22034 – 76 | Чугун серый |
1,6d | 22036 – 76 | Чугун ковкий |
2,0d | 22038 – 76 | Легкие сплавы |
2,5d | 22040 – 76 |
Параметры шпилек с ввинчиваемым концом равным диаметру резьбы шпильки (нормальной точности) по ГОСТ 22032 – 76 приведены в табл. 7. Данные по связи длины шпильки с номинальным диаметром и длиной резьбового конца сведены в табл. 8.
При выполнении соединения деталей с помощью шпилек посадочный конец шпильки ввинчивается в глухое отверстие одной из деталей; на стяжной конец надевается присоединяемая деталь, затем шайба и навинчивается гайка, которая и прижимает детали одну к другой.
Конструктивное и упрощенное изображение шпилечного соединения представлено на рис. 6.
Длина шпильки L (без ввинчиваемого конца) рассчитывается по формуле
L = Ф + m + s+ a + c, (2)
где Ф – толщина соединяемой детали;
m – высота гайки;
s – толщина шайбы;
а – запас резьбы;
c – фаска резьбы;
а + с = 0,3d.
После определения расчетной длины шпильки подбирается по ГОСТу ближайшее стандартное значение Lст в зависимости от диаметра шпильки d (табл. 8).

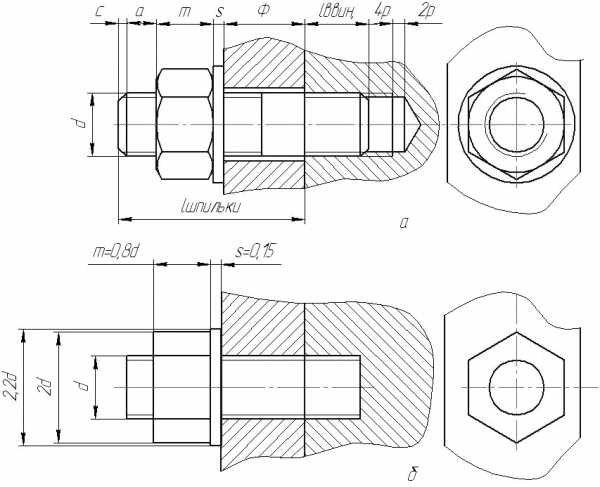

Рис. 6. Действительное (а) и упрощенное (б) изображение соединений деталей шпилькой
Упрощенное изображение соединения деталей шпилькой вычерчивают по относительным размерам с учетом требований ГОСТ 2.315 – 68. В упрощенном изображении шпилечного соединения конец глухого отверстия детали не показывают.
Пример расчета шпилечного соединения
Для присоединения детали (фланца) толщиной 20 мм (Ф) к базовой детали с помощью шпильки (ГОСТ 22032 – 76 – табл. 7), гайки (ГОСТ 5915 – 70) и шайбы (ГОСТ 11371 – 78) необходимо рассчитать длину шпильки и подобрать стандартную шпильку по ГОСТ 22032 – 76 (табл. 8). Задан параметр резъбы шпильки и гайки М14.
В соответствии с известным номинальным диаметром шпильки, гайки (14 мм), высота гайки, взятая из таблицы 4, составляет 10мм, толщина шайбы – 2,5 мм (табл. 5).
Подсчет длины шпильки по формуле (2) приведен ниже:
L = 20 + 11 +2,5 + 0,3х14 = 3771 мм
Для рассчитанной длины шпильки (37,7 мм) из табл. 8 в первой колонке выбирается ее длина ближайшая к расчетной. В данном примере длина шпильки в соответствии с ГОСТ 22032 – 76 составляет 38 мм.
Шпилечное соединение можно записать следующим образом:
Шпилька М14х38.58 ГОСТ 22032 – 76
Гайка М14.5 ГОСТ 5915 – 70
Шайба 14.01 ГОСТ 11371 – 78
Таблица 7
Шпильки с ввинчиваемым концом L= 1,0 d
(нормальной точности) по ГОСТ 22032 – 76
Длина шпильки Размеры, мм. | ||||||||||||||
Номинальный диаметр резьбы | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | |
Шаг Р | Крупный | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | ||||
Мелкий | 1 | 1,25 | 1,5 | 2 | 3 | |||||||||
Диаметр стержня d | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | |
Длина ввинчиваемого резьбового конца L | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | |
Размер фаски «С» не менее | для крупного шага резьбы | 1 | 1,5 | 2 | 2,5 | 3 | ||||||||
для мелкого шага резьбы | 1 | 1,5 | 2 | 2,5 | ||||||||||
Пример условного обозначения шпильки с резьбой М14, мелким шагом 1,5мм, длиной 70мм, классом прочности 5.8: Шпилька
М14 |
Таблица 8
Размеры шпилек, мм
Длина L | Номинальный диаметр резьбы d | ||||||||||||
6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | |
Длина резьбового конца Lo | |||||||||||||
16 | x | x | x | ||||||||||
18 | x | x | x | ||||||||||
20 | x | x | x | ||||||||||
22 | 18 | x | x | ||||||||||
25 | 18 | x | x | x | x | ||||||||
28 | 18 | 22 | x | x | x | ||||||||
30 | 18 | 22 | x | x | x | ||||||||
32 | 18 | 22 | x | x | x | ||||||||
35 | 18 | 22 | 26 | x | x | ||||||||
38 | 18 | 22 | 26 | 30 | x | x | x | ||||||
40 | 18 | 22 | 26 | 30 | x | x | x | x | |||||
42 | 18 | 22 | 26 | 30 | 34 | x | x | x | |||||
45 | 18 | 22 | 26 | 30 | 34 | x | x | x | x | X | |||
48 | 18 | 22 | 26 | 30 | 34 | 38 | x | x | x | X | |||
50 | 18 | 22 | 26 | 30 | 34 | 38 | x | x | x | X | |||
55 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | x | x | X | x | ||
60 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | x | X | x | x | |
65 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | Х | х | х | |
70 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | х | х | х |
75 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | х | х |
80 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | х | х |
85 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | х |
90 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | х |
95 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 |
100 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 |
105 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 |
110 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 |
115 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 |
120 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 |
130 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 |
140 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 84 |
150 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 84 |
160 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 84 |
170 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 84 |
Знаком «x» отмечены шпильки с Lo=L-0,5d. |
