Размеры шпалы деревянной: Размеры деревянной железнодорожной шпалы: длина, вес, объем

Содержание

Размеры шпалы деревянной железнодорожной — вес, длина, ширина, объем

В процессе строительства железной дороги необходимы две главные составляющие: рельсы и шпалы, выступающие опорой для них. В большинстве случаев используются элементы из дерева (сосны, березы, пихты), отличающиеся по размерам, весу, длине и другим техническим характеристикам.

Деревянные шпалы имеют как свои преимущества, так и недостатки. Деревянные опоры подвержены гниению, особенно в местах соприкосновения с рельсами. Однако преимуществ у таких шпал гораздо больше:

простота в обработке материала;
упругость при небольшом весе;
хорошее взаимодействие с основанием;
устойчивость к температурным перепадам.

Благодаря этим преимуществам, пропитанные шпалы применяются без каких-либо ограничений. В результате хорошего сочетания с основанием, они используются не только в процессе укладки железнодорожных путей, но и в строительстве. Их вес и прочность позволяют выдерживать большую нагрузку.

Классификация по типам

Все параметры рельсовой опоры должны отвечать требованиям актуальных межгосударственных стандартов и технических условий. Исходя из этого, рассматриваемый нами элемент основания ВСП может быть описан и подразделен сразу по нескольким свойствам.

При стандартной длине и ширине деревянные шпалы даже сегодня стабильно используются на путях следующих классах:

I-II – если они могут без деформаций выдерживать скорость движения транспортных средств, превышающую 100 км/ч и грузонапряженность более 5 000 000 т/км за год;
III-IV – под ними подразумеваются интенсивно функционирующие подъездные линии, а также ветки сортировки и приема-отправки;
Пути V класса, включая и малодеятельные, и для проведения маневрово-вывозных операций.

Здесь также важна строгая стандартизация, поэтому указанные выше варианты железных дорог сегодня проектируются и выстраиваются с активным использованием подходящих рельсовых опор. Типы и размеры ЖД шпалы подразделяют на:

Первый тип (1) – для основных путей (I-II класса пути).
Второй (2) – для участков подъезда и станционных (III-IV).
Третий (3) – для организации транспортных развязок предприятий и промышленных объектов (V).

Также есть классификация по типу сечения:

обрезные – сечение представляет собой правильный квадрат;
полуобрезные – в профиле отсутствует один угол;
необрезные – сняты противоположные (по отношению друг к другу) грани, что обычно актуально для бывших в употреблении элементов ВСП.

Виды деревянных шпал. Почему дерево продолжает оставаться лучшим материалом для производства шпал?

Шпалы – это горизонтальные опоры, которые позволяют располагать рельсы на одинаковом расстоянии друг от друга. Между тем, сохранение означенного расстояния критически важно.

Сегодня шпалы производятся из различных материалов:

дерево;
металл;
пластик и т. д.

Нужно отметить, что несмотря на значительное развитие промышленности, шпалы из дерева продолжают оставаться наиболее предпочтительными в использовании. Ведь они обладают всеми необходимыми техническими параметрами и стоит максимально доступно.

Можно разделить деревянные шпалы на следующие классы: обрезные, полуобрезные, необрезные.

Среди минусов использования деревянных шпал можно отметить лишь один. Они загнивают в местах сочленения с рельсами. Однако существует простой способ избежать этой проблемы – применение антисептических растворов.

В России подобной древесиной считается сосна. Дело в том, что это наиболее распространённая древесина, а значит максимально дешёвая. В западных странах для производства шпал могут так же использоваться кедр, клён и даже эвкалипт.

Главное свойство, которым должны обладать шпалы из дерева – пластичность. При проходе поезда по рельсами, они должны удерживать последние на одинаковом расстоянии друг от друга.

Однако в случае использования жёсткого металла вместо дерева, в нём будет возникать вибрация (злокачественная). Дерево же без проблем гасит вибрацию. Точнее она проходит через него, но не оказывается негативного влияния.

Единственное, на что следует обращать внимание – это локальное подгнивание дерева. Если означенное произошло, настоятельно рекомендуется осуществить замену шпалы на новую.

Меньше всего гниёт необрезные шпалы. Однако они значительно сложнее в монтаже. Не получится в течение десяти минут произвести их замену. Между тем, в Европе активно внедряются пластиковые шпалы. Они долговечнее деревянных, но и значительно дороже.

Несмотря на это в долгосрочной перспективе (десятки лет) они оказываются более практичными.

В видео будет продемонстрировано, как делаются шпалы сегодня:

Длина и другие габаритные размеры шпалы деревянной ЖД

Они давно стандартизированы – для обеспечения практических преимуществ рельсовых опор, в числе которых:

отличная обрабатываемость экологически чистого материала;
сохранение высокой упругости при сравнительно малом весе;
серьезный запас устойчивости к перепадам температур и сезонной смене циклов нагревания/охлаждения;
взаимодействие с балластной подушкой, не приводящее к разрушению ВСП;
деревянная шпала является диэлектриком.

Можно ли строить из обработанных шпал?

Такой стройматериал привлекает крайней дешевизной, поэтому многие умельцы задаются вопросом – стоит ли его использовать для возведения бытовых или жилых сооружений. Первое, что вызывает сомнения – это запах креозота (подобная пропитка встречается наиболее часто), который стремятся замаскировать подручными средствами. Но нельзя забывать о опасности для здоровья, что несут в себе подобные соединения. Поэтому лучше воздержаться от такой экономии даже при строительстве гаража или подсобных помещений.

Креозот, элемсепт, ЖТК – это ключевые вариации соединений, используемых для придания шпалам долговечности и устойчивости к разрушительному воздействию природной среды. Их используют при прокладке железных дорог, так как в подобных условиях они соответствуют государственным нормативам безопасности и оправдывают потенциальные риски за счет достойных эксплуатационных свойств.

Размеры ЖД шпалы деревянной по ГОСТу

Все рассматриваемые габариты регламентированы межгосударственным стандартом ГОСТ 78-2004, утвержденным для всех стран таможенного союза. В силу он вступил с 2006 года и обуславливает использование конструкций всех 3 описанных выше вариантов сечения, всех пяти классов пути – для укладки или восстановления широких и узких полотен железной дороги и, кроме того, для возведения различных зданий и сооружений.

Геометрия и состояние рельсовых опор так же должно соответствовать ГОСТам, чтобы сохранялись все эксплуатационные преимущества и вообще возможность безопасной их эксплуатации. Чтобы продлить срок службы элементов ВСП, их покрывают антисептиками.

Выполняют эту операцию в автоклавах для защиты от губительного действия влажности, грибка, плесени, жуков-короедов и подобных им насекомых-вредителей. Причем качество пропитки должно соответствовать ГОСТу 20022.5-93. Рекомендуемая глубина проникновения средства зависит от породы лесоматериала.

Механическая обработка (если она важна) проводится предварительно.

Чем пропитывают шпалы: виды составов, их плюсы и минусы, вред для здоровья

Выяснение того, чем пропитывают шпалы, целесообразно в разных ситуациях, например, когда хочется использовать такую древесину в строительстве или приходится подолгу находиться в непосредственной близости к железнодорожным путям.

Себестоимость деревянных заготовок, используемых при прокладке железной дороги, очень мала, но эта дешевая древесина обладает недостаточным эксплуатационным ресурсом. Сюда стоит добавить чрезвычайно агрессивные условия применения: постоянную вибрацию, контакт с атмосферными проявлениями и почвой, высокое давление.

Качество и характеристики готовых шпал регулируются ГОСТ 78-2004. Чтобы срок службы изделий соответствовал данным нормативам, их пропитывают специальными составами, существенно увеличивающими потенциал древесины. Подобные химические «коктейли» надежно защищают волокнистую структуру продукции от разрушительного воздействия влаги и физического износа.

Железнодорожные шпалы эксплуатируются в неблагоприятных условиях

Кроме креозота, классического примера защитной смеси для данной отрасли, химическая промышленность предлагает воспользоваться преимуществами относительно новых наименований – элемсепта и ЖТК.

Креозот – классическая пропитка для железнодорожных шпал

Этим составом обрабатывают деревянные заготовки уже более 50-ти лет, ядовитую жидкость добывают из древесного и каменного угля посредством дистилляции дегтя.

В состав креозота входят такие опасные компоненты, как фенольные эфиры и фенол.

Шпалы, пропитанные подобной смесью, обретают характерный черный оттенок с заметными примесями коричневого, присутствует сильный запах, напоминающий дизельное топливо. Несмотря на то, что соединение токсично, уровень «сомнительных» примесей позволяет использовать его при прокладке железнодорожных путей (если оценивать только в рамках государственных нормативов).

Причиной широкого распространения этого решения является эксплуатационная оправданность – пропитка действительно предотвращает преждевременное разрушение древесины, обладает дешевой себестоимостью и всесторонне продуманной в течение нескольких десятилетий технологией нанесения.

Железнодорожная шпала, пропитанная креозотом

Представляет собой бессолевую разновидность антисептика, в его состав входят концентрированные оксиды хрома, мышьяка, меди. Шпалы пропитывают этим средством, предварительно разведенным водой, по особой методике, чередующей воздействие вакуумом и давлением. В результате заготовки обретают зеленоватый оттенок. Вещество малотоксично, не имеет специфического запаха.

Вещество изготавливается в виде порошка, для пропитки древесины разведенной субстанцией необходимы автоклавы. Вся процедура сводится к трем ключевым этапам:

В результате активный состав проникает как минимум в 2-миллиметровый слой древесины. Преимущество решения – высокое качество пропитки.

Термоконденсационная жидкость представляет собой один из результатов нефтепроизводства, рецептура его изготовления и состав защищены патентным правом. Светлая древесина, пропитанная ЖТК, обретает коричневатый оттенок, лиственница и аналогичные ей породы становятся темно-коричневыми. Вещество не пахнет и не выделяет токсичных соединений.

В отличие от креозота, субстанция не создает риска развития у человека онкологических заболеваний, с помощью термоконденсационной жидкости можно добиться более эстетичного образа заготовок. Пропитка не образует уплотнений и сгустков, поверхность шпал не становится липкой. Использование ЖТК и креозота создает практически одинаковый по длительности эксплуатационный ресурс древесины, но первое решение гораздо безопаснее.

Шпалы, обработанные термоконденсационной жидкостью

Переводные брусья

Переводные брусья – это поперечные перекладины на железнодорожном пути в местах установки стрелочных переводов. Брусья для переводов укладываются на верхний балластный слой железнодорожного полотна.

Готовые элементы ВСП такого вида должны соответствовать ГОСТу 8816-70.

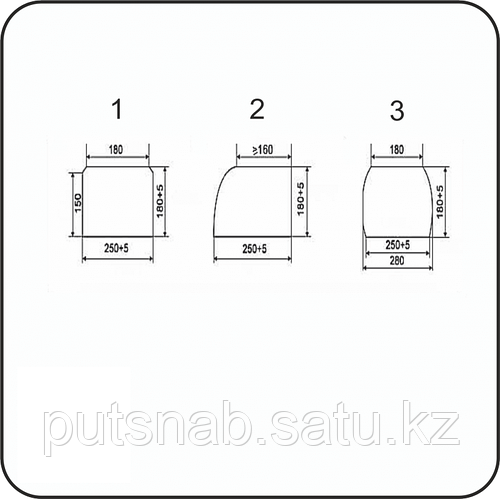

Ниже представлен эскиз с поперечным сечение брусьев для стрелочных переводов и таблица с размерами

Тип	Толщина h, мм	Высота пропила, h2, мм	Размер по стороне без пропила, b2, мм	Ширина верхней пластины, b, мм			Значение нижней пласти, b1, мм
Тип	Толщина h, мм	Высота пропила, h2, мм	Размер по стороне без пропила, b2, мм	Нормальная, мм	Широкая, мм	Уширенная, мм	Значение нижней пласти, b1, мм
1	180 ± 5	150	300	–	200-10	220-10	260-5; +20
2	160 ± 5	130	280	175-10	–	220-10	250-5; +20
3	160 ± 5	130	260	175-10	200-10	–	230-5; +20

По геометрии профиля и роли они повторяют классификацию обычных рельсовых опор из древесины, то есть могут быть обрезными и необрезными, использоваться как на главных, так и на запасных или подъездных путях, на точках приемоотправки и сортировки. Требования, предъявляемые к уровню влажности лесоматериала те же – до 22%, иначе – припуск на просушку.
Внимание, если мы рассматриваем переводной брус, важно знать ее проект так как различные проекты стрелочных переводов монтируются на соответствующий комплекту брусьев, имеющих разнообразные длины. Составляет она от 3 до 6,5 м (а не 2,75 м). Шаг – каждые 0,25 м. Поставляются такие изделия комплектами, в количестве, регламентированном проектами.

Переводные брусья – это не менее важный элемент полотна, по отношению к которому также выдвигается целый ряд требований. Есть два ключевых фактора:

Нормальная влажность – до все тех же 22%, уже многократно упомянутых. Да, здесь показатель тоже может быть завышен, тогда решением, опять же, становятся припуски на сушку, определяемые в зависимости от породы по ГОСТ 6782.1-75 (для березы) или по 6782.2-75 – для хвойных лесоматериалов.

Вес железнодорожных шпал

С точки зрения технических характеристик и эксплуатационных свойств деревянной шпальной решетки важен не вес, а плотность опоры. Именно удельный вес пропитанной шпалы характеризует ее прочность, упругость и сопротивляемость высоким динамичным нагрузкам при проезде по железнодорожному полотну состава поезда. Однако при единых стандартных размерах типовой шпальной продукции из дерева плотность изделия можно перевести в более привычную физическую величину – массу.

Стандартная деревянная пропитанная железнодорожная шпала из хвойных пород древесины весит приблизительно:

I тип – 85 кг;

II тип – 80 кг.

Один кубометр деревянных шпал приблизительно весит 650-700 кг.

Для сравнения – железобетонный аналог весит 270 кг. Троекратное увеличение массы – это в три раза дороже транспортировка и необходимость в более массивном балластном основании под ЖД полотном, способное выдержать не только движение поездов, но и саму шпально-рельсовую решетку. При этом срок службы деревянной шпальной рельсовой опоры достигает 20 лет.

Мостовые брусья

Эти составные части колеи также подчиняются строгим требованиям ГОСТов. И ключевая норма, которой они должны соответствовать, – это исключительно прямоугольная форма сечения, причем одного из двух:

220 х 240 мм;
или 220 х 260 мм.

Также возможны варианты 220 х 280 и 240 х 300 мм, но они уже изготавливаются в индивидуальном порядке и только с согласия заказчика.

Предельные отклонения меняются в зависимости от исполнения: в первом случае они есть по толщине (до -2 мм), во втором их вообще нет, зато есть по ширине (до -3 мм). Максимально возможный уровень влажности без усушки составляет уже 20%, припуски уже свои – выбирать их нужно по ГОСТ 6782.1-75.

Длина мостовых брусьев обычного сечения – 3,25 м. Чем больше расстояние между осями продольных балок или ферм моста (до 2,5 м), тем большим должно быть поперечное сечение мостовых брусьев (до 24х30 см) и их длина (до 4,20 м).

Технические требования к форме и габаритам шпал

Любые отклонения от технического регламента государственного стандарта по форме поперечного сечения и габаритным размерам свыше предельно допустимых значений недопустимы и могут повлечь за собой аварийную ситуацию непосредственно во время эксплуатации железнодорожного полотна.

Противолежащие стороны шпального деревянного бруса должны быть строго параллельными друг к другу. Нижняя опорная пласть должна быть параллельна верхней поверхности, на которую крепятся рельсы. Боковые стороны должны быть исключительно взаимно параллельными и перпендикулярными плоскости железнодорожного рельсового полотна.

Торцы деревянных пропитанных и непропитанных шпал не могут быть скошенными под углом. Поверхности торцевых срезов должны быть строго перпендикулярны продольной оси шпального бруса.

Предельные отклонения по углам наклона боковых вертикальных, опорных горизонтальных и торцевых поверхностей регламентированы стандартом. Допустимые скосы пропилов на торцах деревянных шпал относительно продольной оси не могут быть больше 20 мм по ширине и толщине.

Техническим регламентом стандарта предусмотрены и припуски по габаритным размерам:

Ø по толщине – ±5 мм;

Ø по ширине нижней пласти – ± 5 мм;

Ø по длине – ±20 мм.

Технический регламент ГОСТа 78-2004 не допускает наличие сучков и ребристой закомелистости – резкого увеличения размеров поперечного сечения деревянной шпалы. Все выступы, волнообразные поверхности и прочие неровности должны быть срезаны, а боковые, опорные и торцевые грани – выровнены до взаимно перпендикулярного состояния.

Стандарт не допускает наличие запилов и зарубов на верхней пласти деревянной железнодорожной шпалы, на которую укладывают подрельсовые подкладки для установки рельсового полотна. На остальных поверхностях стандартного шпального бруса не должно быть запилов и зарубов глубже 20 мм и шире 40 мм.

Форма поперечного сечения деревянных железнодорожных шпал различных типов изображена в технических требованиях ГОСТа 78-2004. Отличия в профилях допускаются лишь по форме граней и углов шпального бруса. Это могут быть скругленные боковые стороны или одна из них, закругленные или скошенные углы близ верхней пласти.

Стандарт не допускает трапециевидную форму поперечного сечения, боковые стороны должны быть исключительно параллельными друг к другу и перпендикулярными к горизонтальным поверхностям.

ГОСТ 8993-75 Шпалы деревянные для железных дорог узкой колеи. Технические условия / ЖД / 8993 75

Поддержать проект

Скачать базу одним архивом

Скачать обновления

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШПАЛЫ ДЕРЕВЯННЫЕ ДЛЯ ЖЕЛЕЗНЫХ ДОРОГ
УЗКОЙ КОЛЕИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 8993-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШПАЛЫ ДЕРЕВЯННЫЕ ДЛЯ ЖЕЛЕЗНЫХ ДОРОГ УЗКОЙ КОЛЕИ

Технические условия

Wooden sleepers for narrow-gauge railways.
Specifications

ГОСТ
8993-75^*

Взамен
ГОСТ 8993-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 11 сентября 1975 г. № 2382 срок введения установлен

с 01.07.76

Постановлением Госстандарта СССР от 25.04.86 № 1068 срок действия продлен

до 01.01.92

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на непропитанные деревянные шпалы для железных дорог шириной колеи 600, 750 и 900 мм.

1.1. По форме поперечного сечения шпалы подразделяют на два вида — обрезные и необрезные (см. чертеж).

Виды шпал

Обрезные (А) Необрезные (Б)

b - ширина верхней пласти; b₁ — ширина нижней пласти; b₂ — ширина шпалы по непропиленным сторонам; s — толщина шпалы; h — высота пропиленной части боковой стороны

1. 2. В зависимости от размеров поперечного сечения для каждого вида устанавливается три типа шпал: I, II, III.

1.3. Размеры поперечных сечений шпал должны соответствовать указанным в табл. 1.

Таблица 1

мм

Типы и виды шпал	Толщина, s	Ширина по измерениям			Высота пропиленной части боковых сторон, h
Типы и виды шпал	Толщина, s	b	b₁	b₂	Высота пропиленной части боковых сторон, h
IA	140	140	230	—	80
IIА	130	110	210	—	75
IIIА	120	100	190	—	65
IБ	140	140	230	240	—
IIБ	130	110	210	220	—
IIIБ	120	100	190	200	—

1. 4. Размеры поперечных сечений установлены для шпал с влажностью древесины не более 22 %. При большей влажности шпалы из древесины хвойных пород должны быть изготовлены с припуском на усушку по ГОСТ 6782.1-75, а шпалы из древесины лиственных пород — по ГОСТ 6782.2-75.

1.5. Длина шпал, мм, должна быть:

для колеи 600 мм — 1200

для колеи 750 мм — 1500

для колеи 900 мм — 1700

1.6. Предельные отклонения по размерам шпал всех типов, мм, не должны быть более:

по длине……………………………………… ±25

по толщине…………………………………. ±5

по ширине верхней пласти………….. от минус 10 и плюс до ширины нижней пласти

по ширине нижней пласти:

обрезных шпал……………………………. от -5 до +10

необрезных шпал………………………… от -5 до +50

1.6.1. Предельные отклонения по высоте пропиленной части боковых сторон обрезных шпал всех типов даются только в плюсовую сторону до толщины шпалы.

Обрезные шпалы, имеющие минусовые отклонения по высоте пропиленной части боковых сторон, переводят в соответствующие типы необрезных шпал.

2.1. Шпалы должны быть изготовлены из древесины сосны, ели, пихты, лиственницы, березы.

(Измененная редакция, Изм. № 1, 2).

2.2. Влажность древесины шпал не нормируется.

2.3. Качество древесины шпал должно соответствовать нормам, указанным в табл. 2.

Таблица 2

Пороки древесины и обработки по ГОСТ 2140-81	Нормы
1. Сучки
а) здоровые	Не допускаются в местах укладки подкладок размером более 40 мм, а на остальных поверхностях — более 80 мм
б) загнившие, гнилые и табачные	Не допускаются в местах укладки подкладок, а на остальных поверхностях — более 30 мм
2. Гниль ядровая, мягкая заболонная, наружная трухлявая	Не допускаются
3. Грибные ядровые пятна (полосы)	Не допускаются размером более 15 % соответствующей площади торцов, пластей и боковых сторон
4. Побурение и заболонная твердая гниль	Не допускаются в местах укладки подкладок, а на остальных поверхностях допускаются в виде отдельных пятен размером не более 30 мм
5. Ложное ядро	Допускается без выхода на верхнюю пласть размером не более 1/2 площади торца, а на боковых сторонах — размером не более 2/3 толщины шпалы, считая от нижней пласти
6. Червоточина	Допускается некрупная поверхностная и неглубокая
7. Трещины
а) метиковые	Допускаются без выхода на верхнюю пласть протяжением по торцу не более 1/2 соответственно толщины или ширины шпалы
б) отлупные	Не допускаются с выходом на верхнюю пласть и боковые стороны, а также с выходом на нижнюю пласть против места расположения подкладок
в) морозные	Допускаются без гребней глубиной не более 50 мм. Наличие таких трещин одновременно в одном сечении с двух сторон не допускается
г) усушки	Допускаются односторонние длиной каждая не более 400 мм, торцовые сквозные — длиной не более 50 мм
8. Наклон волокон	Не допускается более 110 %
9. Прорость	Не допускается в местах укладки подкладок, а на остальных поверхностях — шириной более 50 мм и длиной более 200 мм
10. Заруб и запил	Не допускаются в местах укладки подкладок, а на остальных поверхностях - глубиной более 20 мм
11. Кривизна
а) простая	Не допускается более 3 % от длины шпалы
б) сложная	Не допускается размером более половины нормы простой кривизны

Примечания:

1. Пороки древесины по ГОСТ 2140-81, не указанные в табл. 2, допускаются.

2. (Исключено, Изм. № 2).

(Измененная редакция, Изм. № 2).

2.4. Непараллельность пластей, а в обрезных шпалах и боковых сторон дается в пределах норм отклонений по толщине и ширине шпалы, предусмотренных п. 1.6.

2.5. Неперпендикулярность торцов к продольной оси шпалы не допускается более 20 мм по толщине и ширине шпалы.

2.6. Непропиленные поверхности шпал (обрезных и необрезных) должны быть очищены от коры и луба. Сучки и ребристая закомелистость должны быть срезаны вровень с поверхностью шпал; при этом срез может быть плоским.

(Измененная редакция, Изм. № 2).

2.7. Шпалы до укладки на путь должны быть пропитаны антисептиками. Качество пропитки шпал антисептиками — по ГОСТ 20022.5-75.

(Измененная редакция, Изм. № 1).

2.8. Шпалы должны поставляться рассортированными по типам и породам.

2.9. Поставка шпал в количественных соотношениях по типам, размерам и породам должна производиться по спецификации потребителя.

3.1. Шпалы принимают партиями. Партией считается количество шпал, оформленное одним документом в качестве, содержащим:

наименование предприятия-изготовителя, местонахождение и товарный знак;

тип, вид, длину шпал и породу древесины;

количество шпал в партии;

обозначение стандарта.

(Измененная редакция, Изм. № 2).

3.2. Приемку шпал по качеству и размерам осуществляют отбором выборки в количестве 3 % от партии. При обнаружении в выборке хотя бы одной шпалы, не соответствующей требованиям настоящего стандарта, осуществляют сплошной контроль всей партии шпал.

3.3. Приемку шпал по количеству осуществляют пересчетом в штуках.

4.1. Размеры шпал проверяют металлической рулеткой по ГОСТ 7502-80. Допускается проверять размеры поперечного сечения шпал металлической линейкой по ГОСТ 427-75.

(Измененная редакция, Изм. № 1).

4.2. Ширину пластей шпал измеряют в самом узком месте на участке длиной 200 мм, отстоящем на расстоянии 250 мм от вершинного торца шпалы.

4.3. Определение и измерение пороков и дефектов обработки древесины — по ГОСТ 2140-81.

Сучки измеряют по расстоянию между касательными и контуру сучка, проведенными параллельно продольной оси шпалы.

4.4. Определение влажности древесины шпал — по ГОСТ 16588-79.

5.1. На торец каждой шпалы должна быть нанесена маркировка с указанием типа, вида, длины, породы древесины и условного знака предприятия-изготовителя. Маркировка должна быть четкой и производиться отбойным клеймением или стойкой краской.

5.2. Шпалы должны быть уложены в пакеты. Формирование, упаковывание и маркирование пакетов и блок-пакетов шпал — по ГОСТ 19041-85.

Транспортная маркировка пакетов — по ГОСТ 14192-77.

5.3. Транспортирование шпал производят всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте каждого вида.

5.2; 5.3 (Измененная редакция, Изм. № 2).

5.4. (Исключен, Изм. № 2).

5.5. Шпалы хранят в штабелях на складах, очищенных от щепы, коры, опилок, травы и мусора.

5.5.1. Каждый штабель шпал должен быть уложен на фундамент, который устраивают из переносных железобетонных, бетонных или деревянных опор (балок). Высота фундамента должна быть не менее 400 мм. В местах с большим количеством осадков фундамент должен быть высотой 750 мм. Фундаменты каждого штабеля должны быть прочными и находиться на одном горизонтальном уровне. Деревянные элементы фундамента должны быть пропитаны антисептиками.

5.5.2. При хранении шпал на складах свыше 10 сут каждый горизонтальный ряд шпал в штабеле должен быть отделен от другого прокладками из здоровой окоренной древесины.

(Измененная редакция, Изм. № 2).

5.5.3. В горизонтальных рядах между шпалами должны быть промежутки шириной от 20 до 40 мм.

5. 6. Штабели должны быть устойчивы. Высота штабелей должна быть не более 12 м.

СОДЕРЖАНИЕ

1. Типы и размеры.. 1

2. Технические требования. 2

3. Правила приемки. 4

4. Методы контроля. 4

5. Маркировка, транспортирование и хранение. 4

Наша продукция — ООО «Капитал»

Наша продукция

Шпала пропитанная I тип

ШПАЛЫ
ПРОПИТАННЫЕ
I ТИП

Деревянные шпалы I типа являются самыми прочными из всех. Это следует из их сферы применения — их используют для прокладки основных железнодорожных путей. Они испытывают большую нагрузку, а потому размеры шпалы деревянной жд 1 типа отличаются в сторону ширины и толщины от других. Длина у всех без исключения шпал, используемых на российских железных дорогах, одинакова — 275 сантиметров плюс минус 2 см. Поэтому цена данного типа шпал выше, чем стоимость прочих.

Шпала пропитанная II тип

ШПАЛЫ
ПРОПИТАННЫЕ
II ТИП

Деревянная шпала типа II используется в более спокойных условиях — она монтируется на станциях и подъездных путях. Она тоньше, чем шпала 1 типа, хотя имеет такую же длину и изготавливается из того же самого материала, точно так же предварительно просушенного и пропитанного специальными составами. Главное отличие заключается в том, какой размер шпалы железнодорожной деревянной в плане ширины, высоты и толщины допустим в случае изготовления шпал типа 2.

Шпала метрополитен

ШПАЛЫ
МЕТРОПОЛИТЕН

В метрополитене на закрытых участках пути применяются брусковые шпалы из соснового дерева I и II типов, пропитанные креозотом. На открытых участках линий применяются железобетонные шпалы. Длина шпал 270 см, поперечное сечение — 16×25 сантиметров. На стрелочных переводах метро, применяются брусья длиной от 270 до 675 см. На станциях применяются так называемые «шпальные коротыши» длиной 90—100 см, для создания жёлоба безопасности.

Брус для стрелочных переводов

БРУС
ДЛЯ СТРЕЛОЧНЫХ ПЕРЕВОДОВ

При достойной сборке и регулярном обслуживании стрелочный перевод на деревянных брусьях отличается достаточной упругостью и прочностью, отличным сцеплением с щебеночной подушкой и фиксацией с рельсами, простотой формы. В организации он обходится не так дорого, как железобетонный.

Евровагонка

Отделочный материал финишной облицовки поверхностей, выполненный в виде обшивочной доски с профилированной конструкцией. Эта разновидность вагонки выполнена из древесины ели, поэтому отличается плотной структурой, экологичностью и теплоизоляцией. Выпускается в виде деревнной доски с гладкой и ровной поверхностью с мелкими узлами.

Имитация бруса

Имитация бруса — это облицовочный материал в виде деревянных панелей, похожих на вагонку, но более широких и толстых. Для скрепления соседних досок в процессе монтажа используется система паз-шип. Обшивка дома имитацией бруса может использоваться для облицовки стен из самых разных материалов, как внешних так и внутренних.

Доска пола

Профильный элемент напольного покрытия, используемый для финишной отделки помещений. Изготовлен из натурального материала — древесины, которая отличается экологической безопасностью, прочной структурой, природной воздухопроницаемостью и стойкостью к деформации. Изделие представляет собой массив с гладкой поверхностью. Дерево отличается естественным внешним видом с мелкими узлами.

Блок-хаус

Материал для финишной отделки. Применяется как для декоративного оформления, так и для дополнительного утепления помещений. Этот вид облицовки изготовлен из ели, которая отличается экологичной безопасностью, устойчивостью к деформации, теплоемкостью и теплоизоляцией, воздухопроницаемостью. Выпускается в виде деревянной доски.

Брусок строганный

Брусок строганный из массива сосны используется в строительной сфере для возведения жилых домов, ремонта кровли, создания каркасов, изготовления корпусной мебели. Представляет собой пиломатериал из хвойной древесины с мелкими узлами. Брусок прост в обработке, не деформируется под воздействием погодных условий и перепадов температур.

Доска строганная сухая

Доска строганная сухая — обработанная со всех сторон ( в том числе с торцов) обрезная доска, прошедшая камерную сушку.
Обрезная доска проходит длительный процесс камерной сушки, затем пропускается через четырехсторонний либо фрезерный станок. За счет тщательной сушки камерным способом повышется устойчивость изделия к внешним воздействиям, такая доска не усохнет в процессе эусплуатации постройки.

Оцилиндрованное бревно

Оцилиндрованное бревно — фрезерованное бревно, которое прошло механическую обработку на специальном оборудовании и имеет одинаковый диаметр по всей длине. В зависимости от вида применяемого станка бревну может придаваться специальный профиль.

Щепа производится из экологически чистых лиственных пород древесины. Более 20 лет наша компания успешно занимается производством и продажей щепы в промышленных масштабах.

Пеллеты

Пеллеты — это современный вид экологичного топлива, который позволяет автоматизоровать процесс горения. Чаще всего используется в автоматических твердотопливных котлах.

Деревянные железнодорожные шпалы | 200 мм x 100 мм (8×4″)

Описание
Дополнительная информация
Часто задаваемые вопросы

Описание

Деревянные железнодорожные шпалы 8×4 | 200 мм x 100 мм – видео о продукте

Железнодорожные шпалы – отличный способ создать границы и бордюры на открытом воздухе, но универсальность этого продукта не ограничивается этим. Эти железнодорожные шпалы также можно использовать для изготовления собственной садовой мебели или набора деревянных ступеней для вашего сада, их также можно размещать вертикально или складывать друг на друга, чтобы получить еще больше возможностей. Помимо эстетических и дизайнерских целей, использование железнодорожных шпал в качестве окантовки клумб может служить эффективным способом защиты корней растений от непогоды и способствовать их регулярному росту. Эти шпалы из хвойной древесины поставляются предварительно обработанными и готовыми к установке, а зеленый оттенок придает материалу еще более естественный вид.

Наши деревянные железнодорожные шпалы доступны в двух размерах и двух стандартных длинах, но мы можем обрезать эти шпалы в соответствии с вашими конкретными потребностями и упаковать столько, сколько вам нужно:

Размеры:

200 мм x 100 мм (8×4)
250 мм x 125 мм (10×5)

Стандартная длина:

1,2 метра (4 фута)
2,4 метра (8 футов)

Дополнительная информация

Вес	30000 г
Размеры	Н/Д
Длина	1,2 метра (4 фута), 2,4 метра (8 футов)
Тип древесины	Железнодорожные шпалы
Размер спального места	8×4 дюйма
Размер древесины	8×4 дюйма

Сколько реек нужно для забора?

Энди Брэндон2021-10-20T14:36:57+00:002 Для стоек забора высотой 1,65 м, 1,8 и 2,1 м требуются поперечные направляющие. Для столбов забора длиной 2,4 м требуется 3 ребра, а для каждых 300 мм забора требуется 4 доски с перьями.

На что укладывать шпалы?

Энди Брэндон2021-10-20T14:37:06+00:00Любая поверхность хороша, если она плоская и гладкая.

Можно ли использовать железнодорожные шпалы в помещении?

Энди Брэндон2021-10-20T14:37:10+00:00Нет, никогда не используйте железнодорожные шпалы в помещении или там, где вы готовите или принимаете пищу.

Какая древесина используется для железнодорожных шпал?

Andy Brandon2021-10-20T14:37:16+00:00Древесина, используемая для железнодорожных шпал, обычно представляет собой хвойные породы, такие как сосна или ель.

Должны ли вы выстилать кровати для спальных мест?

Энди Брэндон2021-10-20T14:37:20+00:00Да, большинство специалистов рекомендуют подстилать дно кровати.

Как предотвратить гниение шпал в земле?

Энди Брэндон2021-10-20T14:37:26+00:00Чтобы шпалы не гнили, можно использовать стандартное средство для защиты древесины.

Нужен ли шпалам фундамент?

Энди Брэндон2021-10-20T14:37:30+00:00Самое главное, чтобы шпалы находились на ровной и твердой поверхности, большинство людей будут делать это на бетонном фундаменте.

Можно ли укладывать шпалы на землю?

Энди Брэндон2021-10-20T14:37:34+00:00Да, вы можете положить их прямо на землю.

Как соединить железнодорожные шпалы между собой?

Энди Брэндон2021-10-20T14:37:38+00:00Для соединения железнодорожных шпал между собой можно использовать металлические пластины и угловые скобы внутри конструкции.

Сколько служат железнодорожные шпалы?

Энди Брэндон2021-10-20T14:37:46+00:00Железнодорожные шпалы могут прослужить 8-10 лет благодаря обработке давлением.
