DIN 976. Шпильки размерные нарезанные. Размеры резьбовых шпилек.
DIN 976 — шпилька резьбовая размерная с полной резьбой. Отличие шпильки DIN 976 от шпильки DIN 975 — первая имеет длину от 25 до 500 миллиметров, а также исполнения длиной 1, 2 и 3 метра.
Шпильки DIN 976 используются для стягивания или соединения деталей и элементов конструкций в строительстве и промышленности совместно с гайками.
Рекомендуется использовать размерные шпильки DIN 976, если размеры шпилек заранее точно определены. Если есть сомнения, лучше взять шпильку длиной один или два метра и самостоятельно нарезать на месте выполнения работ.
Шпилька DIN 976 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.
Ниже приведены основные размеры и характеристики шпилек DIN 976.
L* | d | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
M6 | М8 | М10 | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 | М56 | |
Шаг резьбы | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 |
25 | + | + | + | + | ||||||||
30 | + | + | + | + | + | |||||||
35 | + | + | + | + | + | |||||||
40 | + | + | + | + | + | + | ||||||
45 | + | + | + | + | + | + | + | |||||
50 | + | + | + | + | + | + | + | |||||
55 | + | + | + | + | + | + | + | |||||
60 | + | + | + | + | + | + | + | + | ||||
65 | + | + | + | + | + | + | + | + | ||||
70 | + | + | + | + | + | + | + | + | + | |||
75 | + | + | + | + | + | + | + | + | + | |||
80 | + | + | + | + | + | + | + | + | + | |||
90 | + | + | + | + | + | + | + | + | + | + | ||
100 | + | + | + | + | + | + | + | + | + | + | + | |
110 | + | + | + | + | + | + | + | + | + | + | + | |
120 | + | + | + | + | + | + | + | + | + | + | + | + |
130 | + | + | + | + | + | + | + | + | + | + | + | + |
140 | + | + | + | + | + | + | + | + | + | + | + | + |
150 | + | + | + | + | + | + | + | + | + | + | + | + |
160 | + | + | + | + | + | + | + | + | + | + | + | + |
170 | + | + | + | + | + | + | + | + | + | + | + | |
180 | + | + | + | + | + | + | + | + | + | + | + | + |
190 | + | + | + | + | + | + | + | + | + | + | + | + |
200 | + | + | + | + | + | + | + | + | + | + | + | + |
300 | + | + | + | + | + | + | + | + | ||||
400 | + | + | + | + | + | + | + | |||||
500 | + | + | + | + | + | |||||||
1000 | + | + | + | + | + | + | + | + | + | + | + | + |
2000 | + | + | + | + | + | + | + | + | + | + | + | + |
3000 | + | + | + | + | + | + | + | + | + | + | + | + |
Ниже, вы можете перейти в разделы метрического или нержавеющего крепежа, чтобы посмотреть доступные резьбовые шпильки. Стоит учитывать, что мы поставляем шпильки по стандарту DIN 975 длиной 1 и 2 метра.
Из углеродистой стали
Резьбовые шпильки из углеродистой стали различных классов прочности.
перейти в раздел
Из нержавеющей стали
Шпильки из нержавеющей стали А2 и А4.
перейти в раздел
Виды и типы резьбовых шпилек — все о их применении
Содержание:
- Особенности конструкции резьбовых шпилек
- Материалы изготовления резьбовых шпилек
- Виды шпилек резьбовых
- Шпильки для деталей с гладкими отверстиями
- Шпильки с ввинчиваемым концом
- Фланцевые шпильки
- Приварные шпильки
- Закладные шпильки (фундаментные болты)
- Резьбовые шпильки (DIN 975)
Резьбовая шпилька широко используется для крепления различных металлоконструкций, гарантирует высокую надежность и прочность соединения.
Шпильки выпускаются в соответствии с ГОСТ 22042, ГОСТ 22032, DIN 972, DIN 976 и другим стандартам, регламентирующим конструкционные параметры, геометрические размеры и материал изготовления.
Особенности конструкции резьбовых шпилек
Шпилька — стальной резьбовой пруток без оголовка на конце. Это позволяет стягивать различные детали между собой, накручивая гайки с обоих концов, вкручивать шпильки в резьбовые отверстия. Резьба может быть нанесена как на все тело изделия, так и на ее часть. Существует несколько типов конструкций резьбовых шпилек, различающихся по диаметру и исполнению.
Для каждого вида шпилек имеется три класса точности. Диаметр изделий может составлять от 6 до 48 мм. Длина регламентируется ГОСТ или требованиями заказчика.
Материалы изготовления резьбовых шпилек
В зависимости от условий эксплуатации и типа изделий шпильки могут изготавливаться из углеродистой, легированной и нержавеющей стали. Шпильки с ввинчиваемым концом и метизы, предназначенные для стяжки изделий с гладкими отверстиями, производятся из 20Х13, 14Х17Н2, 30ХМА и т. п.
Шпильки, применяемые с деталями из стали или титанового сплава, изготавливаются из 09Г2С. При работе с фланцевыми соединениями стоит выбирать шпильки из стали 35, 40Х или 09Г2С. Подробнее материалы изложены в соответствующих ГОСТ на изготовление шпилек разных конструкций.
Виды шпилек резьбовых
Резьбовые шпильки могут иметь разную конструкцию. Но в большинстве типов применяется два стандарта:
- Диаметр гладкой части равен диаметру резьбовой.
- Диаметр гладкой части меньше резьбовой.
Шпильки для деталей с гладкими отверстиями
Этот тип изделий регламентируется ГОСТ 22042. Размер шпильки зависит от ее диаметра — параметры занесены в соответствующую таблицу. В ее верхней строке указывается диаметр резьбы. Если он занесен в скобки, то это — нежелательный размер, но не запрещенный.
Диаметр изделий составляет от 6 до 48 мм, шаг резьбы — крупный или мелкий, длина — до 500 мм. Шпильки этой конструкции изготавливаются из углеродистой, легированной стали или бронзы. Применяются в строительстве, для бытовых нужд.

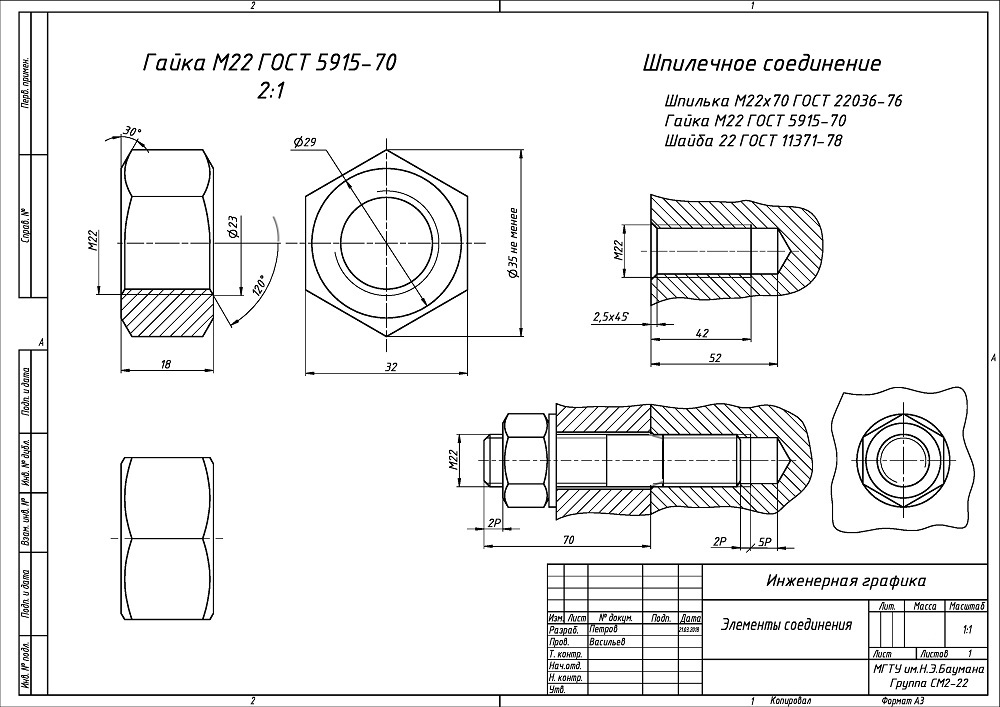

Шпильки с ввинчиваемым концом
Шпильки с ввинчиваемым концом изготавливаются в соответствии с требованиями ГОСТ 22032, ГОСТ 22038, ГОСТ 22034. Они могут иметь резьбу как по всей части, так и на отдельном конце прутка, отличаться по длине и диаметру.
По ГОСТ 22038 выпускаются шпильки для деталей из легких сплавов, по ГОСТ 22034 — метизы, предназначенные для ввинчивания в бронзовые и стальные изделия. Наиболее распространенный стандарт — ГОСТ 22032, в котором указываются параметры стальных шпилек, вкручиваемых в металлические, латунные и титановые заготовки.
Эти изделия могут иметь крупный и мелкий шаг резьбы с разных сторон, диаметр от 3 до 48 мм.
Фланцевые шпильки
Фланцевые шпильки — специальный тип метизов, предназначенный для соединения трубопроводов (газовых, турбинных, паровых), работающих при температуре до 650 °С. Их параметры занесены в ГОСТ 9066. Выделяют пять типов изделий:
- С равным диаметром резьбы и гладкой части.
- Диаметр резьбовой части больше гладкой.
- С наличием четырехгранного выступа и осевого отверстия.
- С осевым отверстием по длине и выступом цилиндрической формы.
- С отверстием по всей длине, диаметром резьбы больше, чем на гладкой части.
Приварные шпильки
Приварные шпильки предназначены для приварки к стальным изделиям. Они выпускаются по ГОСТ Р 55738 в трех исполнениях: для газовой сварки, дуговой сварки и контактной сварки.
Закладные шпильки (фундаментные болты)
Закладные шпильки применяются для монтажа изделий к бетонным и монолитным основаниям. Они отличаются изогнутой формой и фиксируются в монолит на этапе его создания. Параметры изделий указываются в ГОСТ 24379.
Резьбовые шпильки (DIN 975)
Резьбовые шпильки, указанные в стандарте DIN 975, отличаются наличием резьбы по всей длине изделия. Их применяют для потолочных креплений вентиляции, воздуховодов и т. п. В качестве материала выступает углеродистая, нержавеющая сталь. Шпильки выпускаются длиной в 1 или 2 м, диаметр — М4-М36.
Применения резьбовых шпилек
Шпильки резьбовые используются в различных областях производства, строительства.
Основное направление:
- Ремонтно-строительные работы.
- Монтаж оборудования, станков, крупногабаритных механизмов.
- Создание металлоконструкций.
- Монтаж систем вентиляции, воздуховодов и т. п.
- Сборка каркасов, различных строений и стендов.
Их применяют в машиностроении, для фиксации крупногабаритного оборудования и станков. В машиностроении и строительстве наиболее часто используют шпильки с ввинчиваемым концом, благодаря их конструктивным особенностям — один конец ввинчивается, а второй — затягивается гайкой.
Шпильки применяют для фиксации трубопроводных систем, вентиляции, отопления и т. п. Они используются для стягивания фланцевых соединений трубопроводов, расположенных на улице. Специальные шпильки предназначены для магистральных систем, работающих при высокой температуре до 650 °С.
На шпильки часто устанавливаются билборды. Для этого применяют закладные изделия, которые монтируют в бетон. К ним крепят станицу щита.
Как выбрать резьбовую шпильку?
Все шпильки рассчитаны на работу с конкретной нагрузкой. И их несущая способность напрямую зависит от их конструктива, материала, размера и т. п.
Несущая способность резьбовой шпильки, выдерживающей нагрузку в плоскости, зависит от глубины ее ввинчивания. На грузоподъемность также оказывает влияние шаг резьбы.
При перпендикулярно направленной нагрузке несущая способность шпилек определяется сопротивлением материала на изгиб и срез. На этот параметр влияет материал и диаметр прутка, при этом длина резьбовой части особого значения не имеет.
При подборе материала для шпильки следует учитывать параметры окружающей среды и воздействия на шпильку. Стоит помнить и о том, что контакт разнородных материалов приводит к возникновению электрохимической коррозии.
Шпильки с полной резьбой — крепежные детали Boltport
- Главная
- Продукты
- Шпильки
- Шпильки с полной резьбой
Шпильки с полной резьбой
Шпильки с полной резьбой подразумевают стержни с гладкой резьбой и полным охватом резьбы корпуса. Шпильки с полной резьбой используются с 2 обычными или тяжелыми шестигранными гайками. Шпильки с полной резьбой бывают со скошенными и не скошенными концами. Шпильки со скошенной кромкой используются для болтового соединения фланцев, где длина зацепления считается от первой до последней резьбы и рассчитывается в соответствии с ANSI/ASME B16.5 или другими соответствующими стандартами фланцев. Плоские шпильки без фаски часто используются для общего болтового соединения и вырезаются из больших резьбовых стержней для простоты. Размеры шпилек с полной резьбой определяются как в метрических, так и в британских единицах с унифицированным национальным крупным шагом (UNC), мелким шагом (UNF), фиксированным шагом (UN) и изометрическим профилем резьбы. Они производятся для всех категорий материалов и спецификаций ASTM.
Просмотрите страницу для получения информации о процессе производства шпилек с полной резьбой, методе формирования, доступных размерах, подтипах, типах резьбы, стандартах метрических и британских размеров, таблицах веса, значениях крутящего момента, категориях материалов, классах и спецификациях ASTM.
Свойства шпилек с полной резьбой
Формование | Горячая и холодная ковка |
Метрический размер | от М10 до М100 |
Имперский размер | от 3/8 до 8 дюймов |
Резьба | UNC, UNF, ISO, BSW и ACME. |
Стандарты | АСМЭ, БС, ДИН, ИСО, УНИ, ДИН-ЭН |
Подтипы | 1. Шпильки с полной резьбой Шпильки с полной резьбой 2. Шпильки с частичной резьбой и полной резьбой 3. Шпильки с метрической резьбой 4. Шпильки с полной резьбой, дюймовые размеры |
Стандарты шпилек с полной резьбой
ASME B18.2.1 | от 3/8 дюйма до 3 дюймов |
БС 1769 | от ½ до 2 дюймов |
АСМЭ Б18. 2.3.6М | от М12 до М36 |
АСМЭ Б18.2.3.7М | от М16 до М36 |
DIN 6914 | от М12 до М36 |
ИСО 7412 | от М12 до М36 |
УНИ 5712 | от М12 до М36 |
DIN-EN 14399-4 | от М12 до М36 |
Материал шпильки с полной резьбой
- Углеродистая сталь
- Легированная сталь
- Нержавеющая сталь
- Дуплексная нержавеющая сталь
- Алюминий
- Титан
- Медь
- Супердуплексная сталь
- Никель
- Тантал
- Цирконий
- Инконель
- Монель
- Хастеллой
- Инколой
- Нимоник
- Молибден
- Медь Никель
- Нейзильбер
- Бериллиевая медь
- Латунь
- Алюминий Бронза
- Кремниевая бронза
- Фосфорная бронза
- Марганцевая бронза
- Оловянная бронза
- Никель Алюминий Бронза
- Кремний Алюминий Бронза
- Стеллит
- Васпаллой
- Мараджинг
- Инструментальная сталь
Технические характеристики шпильки с полной резьбой
