Как сделать плуг для мотоблока своими руками

Правильная обработка земли является ключом к успешному и богатому урожаю. Даже если это небольшой дачный участок или огород в частном доме.

Перекопать сравнительно большую площадь лопатой задача очень сложная. К тому же сейчас продаётся специальная компактная техника для подобных работ. Ярким примером выступает мотоблок. И к нему можно приобрести плуг.

Именно плугом выполняется вспахивание земли для последующей посадки картофеля, кукурузы, зерновых и многого другого.

При этом многие справедливо решаются на изготовления самодельного плуга. Сделать его не так сложно. Зато элемент будет полностью соответствовать предъявляемым требованиям.

Содержание

1. Преимущества самодельного устройства
2. Разновидности
3. Сборка своими руками
4. Чертёж и составные элементы
5. Сборка рамы
6. Фиксация плужной стойки
7. Сцепка
8. Рабочие элементы плуга
9. Финишная сборка

Преимущества самодельного устройства

Если сам мотоблок вряд ли можно собрать самостоятельно, то с плугом ситуация совершенно другая.

Основное преимущество сделанного своими руками плуга для мотоблока заключается в его соответствии предъявляемым требованиям. Это касается характеристик лемеха и отвала.

Самодельная конструкция способна обеспечить:

• нужный угол отвала;
• качество вспашки;
• глубину вхождения в грунт;
• необходимую охватываемую площадь;
• высокую эффективность работы.

Ещё это возможность сделать конструкцию, которая не будет перегружать двигатель мотоблока, не вызовет пробуксовки, но одновременно с этим обеспечит высокую производительность.

Важным условием создания хорошего плуга является применение качественных материалов.

Разновидности

Чтобы собрать самодельный плуг, нужно предварительно определиться с подходящим типом конструкции.

На выбор предлагается сразу несколько вариантов:

• Однокорпусный. Первый вариант подойдёт для работы на мягком грунте. Конструктивно однокорпусные устройства включают в себя только один лемех (нож). Плюс в том, что он легко собирается, а его масса получается небольшой.
• Двухкорпусный. Он адаптирован к работе на любых видах почвы. Единственное требование — это отсутствие камней. Подобный плуг эффективен при создании борозд, окучивании и уборке сорняков. Для него желательно иметь мотоблок мощностью около 5 лошадиных сил.
• Отвальный. Тут нож располагается под определённым углом. Это позволяет не просто переворачивать пласты земли, но и рыхлить грунт. Актуально использовать на участках с эрозией почвы, где не часто наблюдаются осадки.
• Безотвальный. Этот плуг часто используется для работы на небольших земельных участках. Бывают безотвальные плуги, оставляющие борозду, и не делающие её. Второй вариант подходит, когда нужна обработка грунта в свал.
• Реверсивный. Он же оборотный плуг. Применяется на трудновозделываемой почве. Собрать его своими руками очень сложно.
• Роторный. Во многом этот плуг напоминает культиватор. Состоит из нескольких лемехов специальной изогнутой формы. Монтируются на общую ось, которая движется при запуске мотоблока, а потом переворачивает грунт. Обрабатывает участок земли глубиной до 300 мм. Это очень популярное решение для дачников при обработке территории, сада и уборки травы.

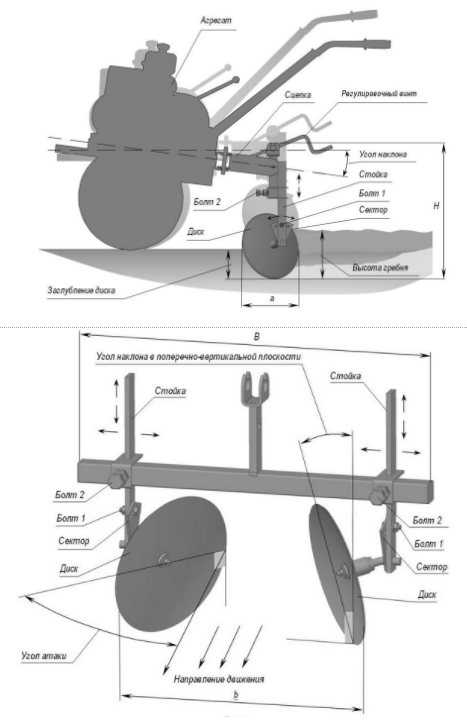

• Дисковый. Применяется такой плуг для окучивания и обработки влажного грунта. Имеет довольно небольшую глубину обработки.

Необходимо заранее определиться с выбором и приступить к сборке наиболее подходящей конструкции плуга под мотоблок.

Выбирая тип и конструкцию плуга, обязательно учитывайте показатели мощности мотоблока и площадь обрабатываемой земли на участке.

Хорошим решением будет посмотреть доступные в продаже варианты плугом, проконсультироваться со специалистами и, исходя из их рекомендаций, выбрать соответствующий чертёж для создания собственного навесного оборудования под мотоблок.

Сборка своими руками

Теперь непосредственно к вопросу о том, как можно сделать плуг для своего мотоблока своими руками.

Это пошаговая работа, где важно тщательно подходить к каждому из этапов.

Определиться с характеристиками и размерами плуга для своего мотоблока нужно заранее. В качестве примера будет рассмотрен однокорпусный плуг с лемехом и отвалом. Это наиболее популярная конструкция.

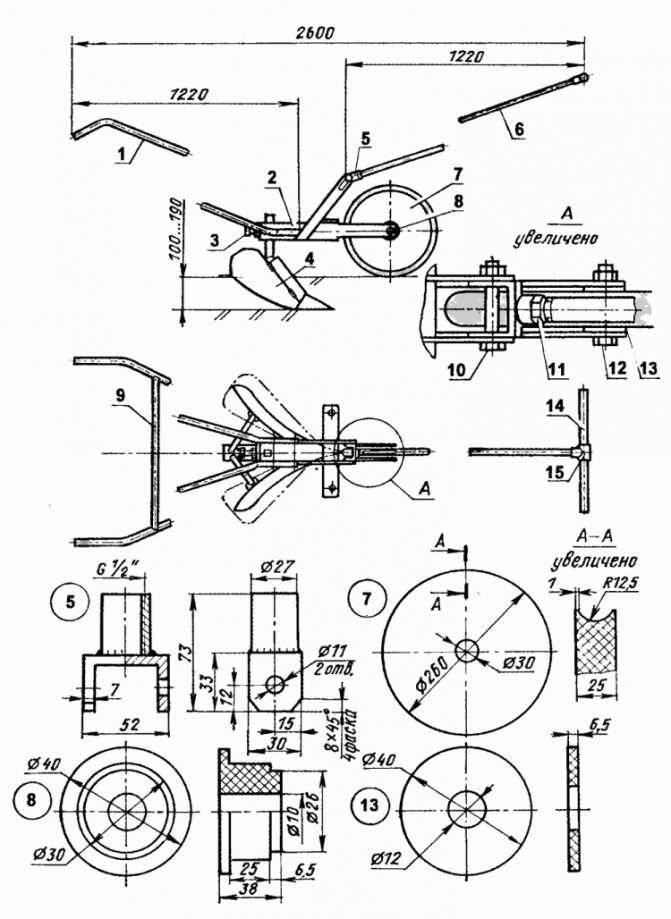

Чертёж и составные элементы

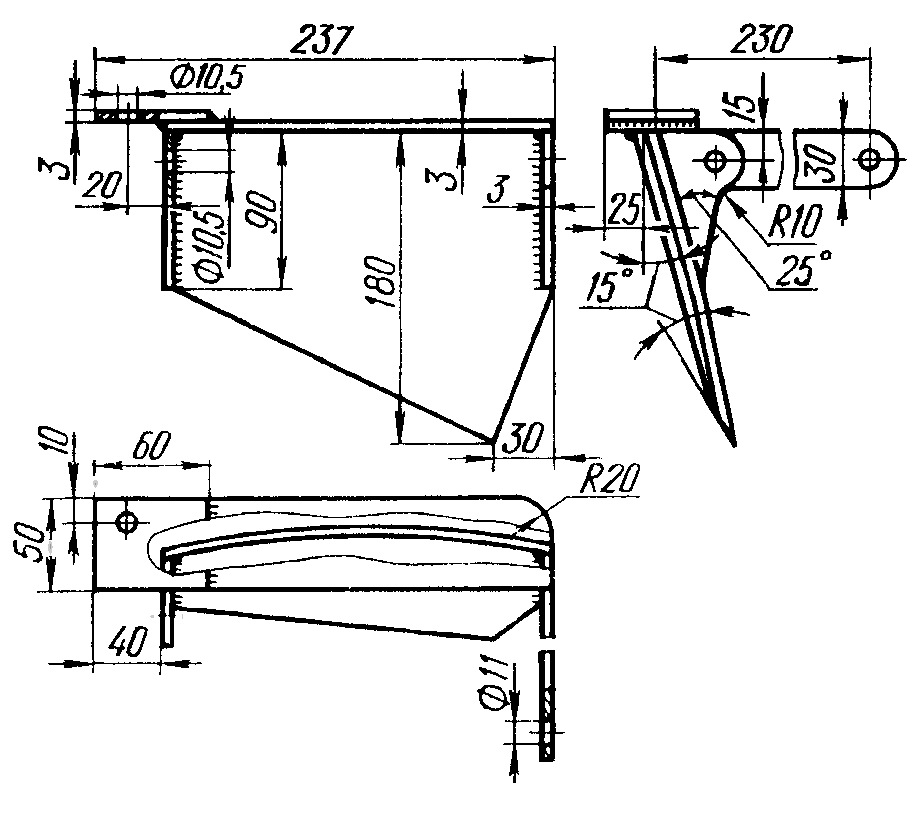

Найти различные чертежи, с помощью которых можно собрать самодельный плуг для уже имеющегося мотоблока. Есть вариант начертить всё с нуля. Хотя тут уже нужны определённые навыки и опыт.

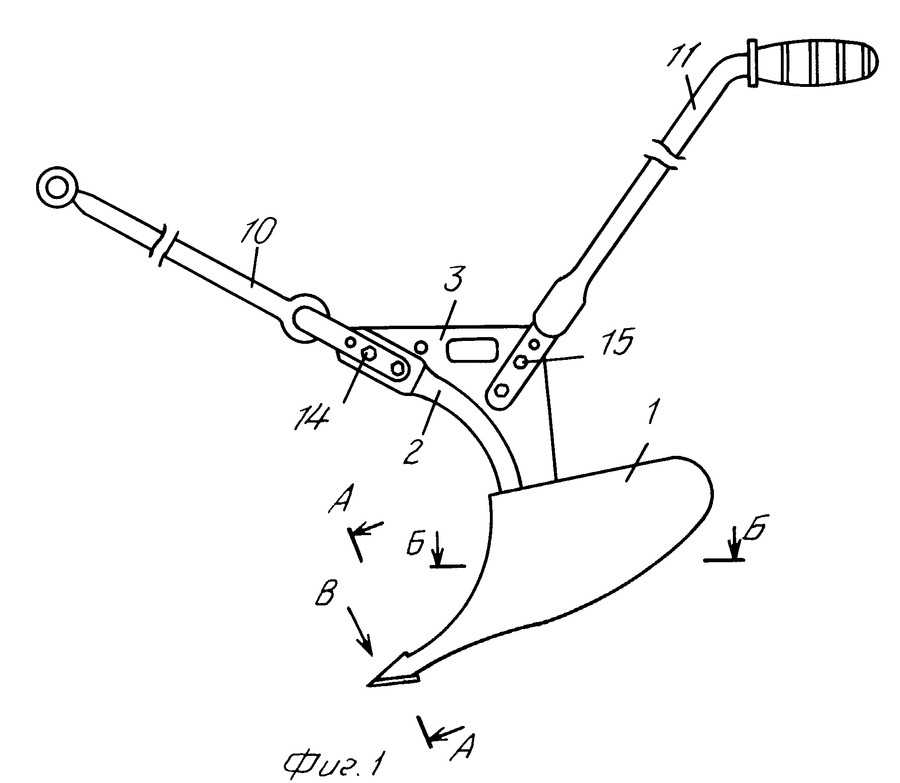

Конструктивно рассматриваемый вариант навесного оборудования состоит из:

• плуга;
• рамы;
• ручки;
• дышла;
• колеса;
• перемычки между рукоятками;
• оси;
• крепёжной вилки шарнира к раме;
• ручки дышла;
• тройника и пр.

Также здесь потребуются крепёжные винты, втулки, контргайки, дистанционные шайбы и прочие элементы.

Чтобы удачно и самому сделать полноценный плуг для работы мотоблока, необходимо чётко придерживаться плана, соблюдать инструкции и отталкиваться от параметров выбранного чертежа.

Допуская мелкие неточности, многие думают, что в этом нет ничего страшного. Якобы на результате это никак не отразится. Но каким же оказывается их разочарование, когда конструкция вовсе не соответствует ожиданиям. Плуг плохо выполняет свою работу, мотоблок перегружается, и происходят разного рода иные неприятности.

Если не хочется рисковать, всегда можно купить для своей техники типа Нева уже готовый плуг на мотоблок. Но если вы уверены в собственных силах, тогда приступайте к работе.

Сборка рамы

Решившись собрать плуг своими руками, навесив его потом на мотоблок Нева или технику другого бренда, старайтесь действовать последовательно.

На первом этапе собирается рама. Для её изготовления лучше взять прочную трубу из металла. Ориентируйтесь на сечение около 52х40 мм. Толщина стенок трубы должна быть не меньше 7 мм. Иначе конструкция получится недостаточно прочной.

• Для изготовления вилки срезаются широкие стенки от рамы, которые располагаются друг напротив друга.
• Сделав замеры рамы, на ней отмечается середина. Сюда будут установлена поперечная траверса.
• Здесь же привариваются стойки-проушины. Они нужны для крепления дышла.
• В передней части изготовленной рамы, где начинается вилка, нужно оставить отверстие. Оно наглухо заваривается. Это исключит вероятность попадания туда грунта во время работы.

Условный первый этап проведения работ можно считать завершённым.

Фиксация плужной стойки

Чтобы качественно сделать и собрать самодельный плуг для мотоблока, нельзя забывать о соблюдении техники безопасности, а также придерживаться параметров выбранного чертежа. Поскольку предстоит работа с металлом, сварочным оборудованием, стоит подумать заранее о средствах защиты.

Следующим шагом будет крепление стойки мотоблочного плуга. Здесь необходимо:

• в широкой части трубы для работы с обеих сторон высверлить отверстия;
• либо их можно вырезать соответствующими инструментами;
• размер отверстий должен составлять 31х16 мм.;
• в узких стенках рамы делаются сквозные отверстия диаметром 10,2 мм.;
• последние отверстия нужны для того, чтобы закрепить болтами М12 рукоятки;
• рукоятки делаются отдельно, и используется труба диаметром 1/2 дюйма;
• либо берётся обычная водопроводная труба, расплющивается с двух сторон с помощью кувалды;
• полученные плоскости просверливаются сверлом на 10,2 мм., после чего болтами крепятся к раме;
• чтобы придать полученной конструкции больше жёсткости, можно между ручками сварочным аппаратом приварить поперечную планку.

Этап не самый простой. Но справиться с ним самостоятельно можно.

Сцепка

Также огромное значение имеет сцепка плуга. Сцепка выступает ключевым элементом конструкции, поскольку обеспечивает надёжную фиксацию навесного оборудования к мотоблоку.

Самым популярным вариантом сцепки называют П-образные крепления, выполненные на основе швеллера. Его крепят под рулём мотоблока.

Создавая сцепку, потребуется высверлить крепёжные отверстия для кронштейна и штыря фиксации. Кронштейн крепления к технике может располагаться сверху или снизу. Главное, чтобы он никак не мешал при процедуре навешивания плуга.

Рабочие элементы плуга

В случае с выбранным вариантом однокорпусной конструкции ключевыми компонентами устройства будут справедливо выступать отвал и нож, то есть лемех.

Для их изготовления рекомендуется применять только высокопрочную листовую сталь. Толщина листов должна составлять около 3-5 мм.

Первым делается лемех. Для него прекрасно подойдёт старый диск от циркулярной пилы. Это обусловлено тем, что циркулярки изготавливаются из стали высокопрочных сортов. Для заточки режущей кромки ножа диск отбивается с помощью наковальни. Затем затачивается. Чтобы заточка была правильной и острой, можно доверить это дело профильным специалистам. Услуга недорогая, зато результат себя оправдывает в полной мере.

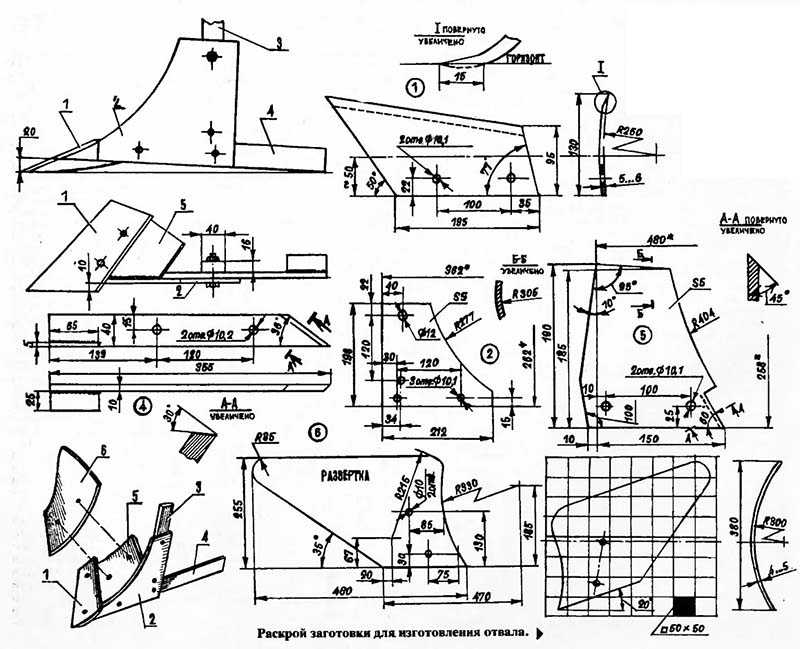

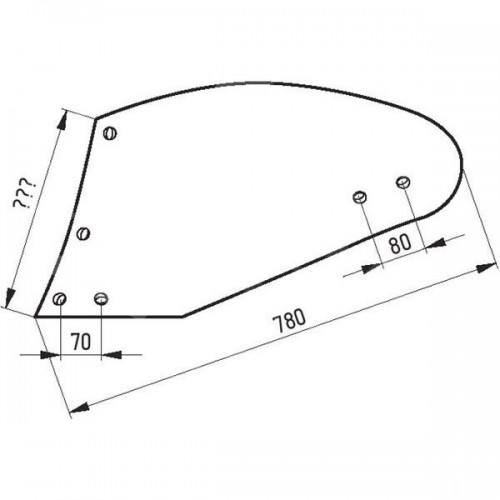

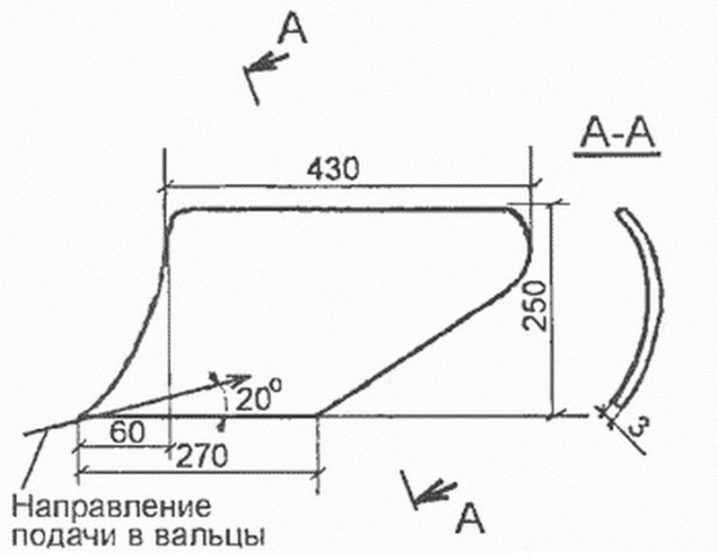

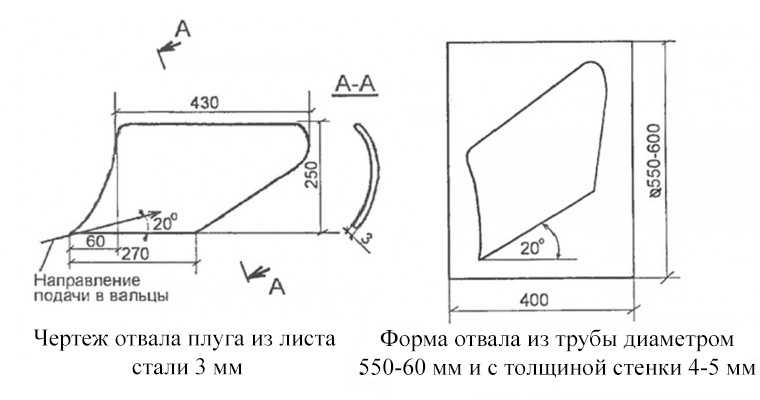

На следующем этапе делается уже отвал. Для его изготовления часто используют металлические трубы диаметром около 50-60 см. с толщиной стенок 5 мм.

Сначала из плотного картона создаётся шаблон. Его нужно приложить к металлической заготовке, обвести по контуру маркером или мелом. Затем вырезается элемент, и доводится окончательно до нужных размеров. Тут незаменимыми помощниками мастера станет болгарка, молоток и наждачка по металлу.

Финишная сборка

Это уже завершающий этап, в рамках которого проводится окончательная сборка конструкции и её тщательная проверка.

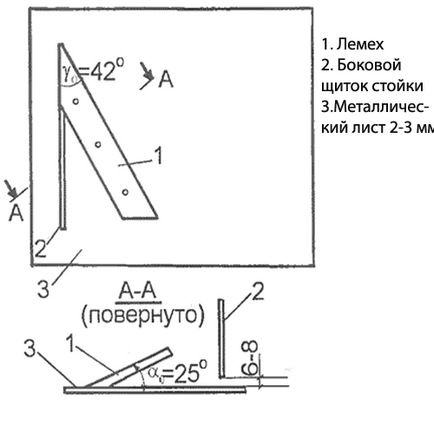

Бывалые специалисты советуют вооружиться листовым металлом размером около 50х50 см., а также сварочным аппаратом.

На этот лист металла, придерживаясь необходимых и заданных чертежами углов, прихватывается сваркой подготовленный плуг. Фиксировать нужно в точках расположения лемеха и бокового щитка.

Если будут обнаружены какие-то недоработки, вооружитесь молотком, и доведите конструкцию до нужного состояния. После чего прихватить сваркой лист к задней части ножа плуга.

Если всё оказалось правильно и соответствует чертежам, можно начинать процедуру финишной сборки. От листа металла конструкция отделается. Тут поможет болгарка, либо же молоток с зубилом.

Все сварные швы тщательно зачищаются. Лемех и отвал детально шлифуются с помощью наждачной бумаги.

Когда конструкция практически собрана, её рекомендуется покрыть грунтовкой по металлу, а затем обработать 2 слоями краски. Это особенно важно сделать в тех местах, где имеется сварное соединение. Это обеспечит конструкции привлекательный внешний вид. Но всё же главное в покраске и грунтовке это обеспечение защиты от коррозии. Так металл дольше прослужит, а потому ещё не скоро придётся задумываться об изготовлении или покупке нового плуга под свой мотоблок.

Самостоятельное изготовление плугов под мотоблоки явление довольно распространённое. Существует множество схем и готовых чертежей, которые значительно упрощают выполнение работ.

Причём многие образцы универсальные. Часть из них адаптированы под конкретные модели мотоблоков с теми или иными техническими и эксплуатационными характеристиками. Мастерам удалось усовершенствовать и заводские версии плугом, что делает вспахивание с их помощью более быстрым и эффективным, не затрачивая при этом много сил и времени.

Но это всё равно ответственная работа. Если допустить ошибку, плуг не сможет выполнять свои функции и задачи. Он усложнит работу в саду и огороде, заставит перегружать двигатель мотоблока или вовсе не сможет выполнить элементарные задачи на участке.

Покупать готовый вариант или делать плуг самому, это уже личное решение каждого. Везде есть свои преимущества и недостатки.

Вы когда-то делали плуг своими руками для работы с мотоблоком? Каким оказался результат? Были ли допущены ошибки, либо самодельный плуг оказался ещё лучше заводского? Какие советы можете дать новичкам?

Ждём ваших ответов, историй и рекомендаций. Подписывайтесь, комментируйте и задавайте актуальные вопросы!

Как сделать плуг своими руками по чертежам

Плуг конный, тракторный или для мотоблока – незаменимая вещь в приусадебном хозяйстве. Плуг пашет землю, переворачивая верхний слой почвы, что уменьшает количество сорных трав, делает грунт более мягким и податливым. Плуг можно не только купить, но и изготовить самостоятельно. Для этого, помимо инструментов и материалов, нужно иметь представление об устройстве плуга и его геометрии.

Содержание

• 1 Устройство плуга
• 2 Самодельный плуг
• 3 Плуг односторонний
• 4 Двухкорпусный плуг
• 5 Сборка и монтаж плуга

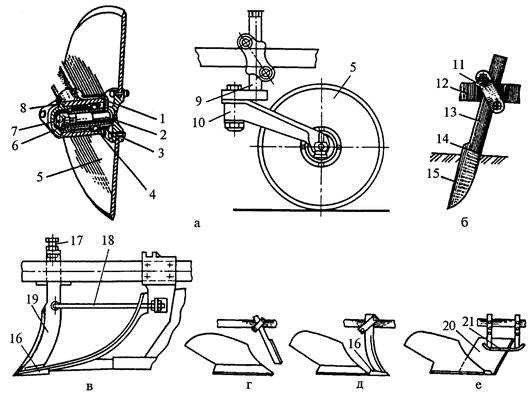

Устройство плуга

Правильно сделать плуг можно только тогда, когда есть представление о процессе пахоты, а также о предназначении каждой из деталей плуга.

При пахоте клин плуга врезается в грунт под определенным углом, зависящим от мягкости и влажности почвы. Клин отделяет пласт, приподнимает и сжимает его, одновременно разделяя пласт на несколько частей. От угла вхождения зависит то, на сколько частей будет расколот пласт земли: чем больше угол – тем больше раскол. Но если угол вхождения больше сорока пяти градусов, то грунт перестает скользить по рабочей поверхности пахотного приспособления, и начинает накапливаться перед ним, затрудняя дальнейшую работу. Вертикальный плуг, то есть с более острым ведущим углом, отделяет почву от края пахотной борозды, и сжимает его горизонтально. Плуг с горизонтальным ведущим углом работает иначе: он отклоняет и переворачивает пласт грунта.

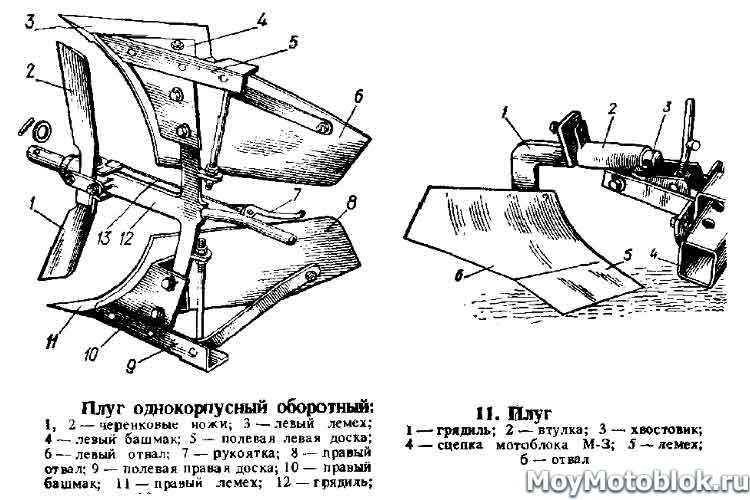

Обычный рабочий плуг состоит из:

• Лемеха, который подрезает почву,
• Отвала,
• Ножа,
• Полевой доски,
• Стойки,
• Предплужника.

Дополнительно плуг можно оснастить:

• Более прочной металлической рамой,
• Колесами,
• Механизмом, корректирующим работу плуга относительно трактора,
• Гидромеханизмами,
• Пневматической гидросистемой.

Отвал может иметь несколько видов рабочей поверхности:

• Винтовую,
• Цилиндрическую,
• Цилиндроидальную.

Цилиндрическая отлично измельчает грунт, но пласт образует плохо. Это не всегда удобно. Цилиндрическую рабочую поверхность обычно используют для работы с мягкой почвой. Наиболее же удобна и практична в работе цилиндроидальная поверхность, которая и хорошо крошит, и переворачивает грунт, а также справляется и с сухой землей, и с влажной.

Самодельный плуг

Чтобы в домашних условиях сделать плуг своими руками, необходимо иметь:

• Вальцы,
• Болгарку,
• Газовый резак,
• Крепежные детали,
• Измерительный инструмент,
• Молоток,
• Сварочный аппарат,
• Ножницы для резки металла.

Перед началом работ, рекомендуется составить чертеж или схему, или же найти готовый вариант в интернете. Это позволит наглядно представить ход работ, расположение всех деталей и крепежей.

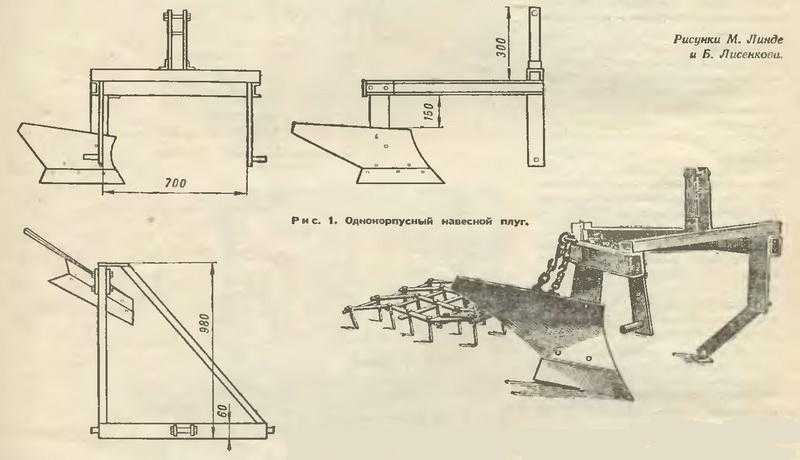

Плуг односторонний

Наиболее простой для изготовления вариант. Одностороннее устройство можно сделать как цельным, в виде единого корпуса, так и разборным. Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить диском от циркулярной плиты. Отвал обычно делают двумя способами. Первый из них требует использования отреза трубы, толщиной около пяти миллиметров и диаметром в пятьдесят сантиметров.

Из отреза вырезают заготовку, и с помощью угловой машинки для шлифования доводят до нужных размеров. Второй способ изготовления отвала предусматривает наличие стального листа, толщиной в четыре миллиметра, или баллона с той же толщиной стенки, но сечением около 50 см. При помощи сварочного аппарата или ножниц по металлу вырезается форма, и выгибается в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

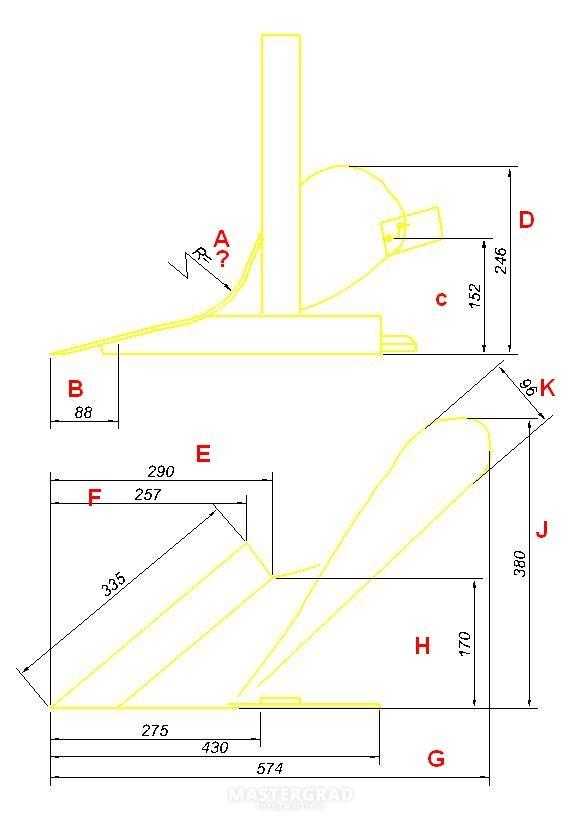

Любые чертежи предусматривают шесть составляющих элементов:

• Металлический диск или лемех,
• Основа,
• Пластина распорная,
• Щиток боковой,
• Отрез трубы для щитка,
• Полевая рабочая доска.

Устанавливается лемех обычно при помощи листа из металла и нескольких клиньев, скошенных под углом в двадцать пять градусов. Крепят путем двухточечной сварки, и ею же соединяют стойку и щиток боковой. Желательно сделать щиток выше нижнего краешка лемеха на сантиметр, края же щитка должны перекрывать краешек лезвия на пять или шесть миллиметров.

Лемех с отвалом скрепляют сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. На боковую стойку крепят сваренные лемех и отвал, а саму стойку приваривают сначала к основанию, а затем к пластине распорной. В завершении углы лемеха приваривают к основанию. Все следы от сварки и швы зачищаются, а отвал с лемехом шлифуются.

Двухкорпусный плуг

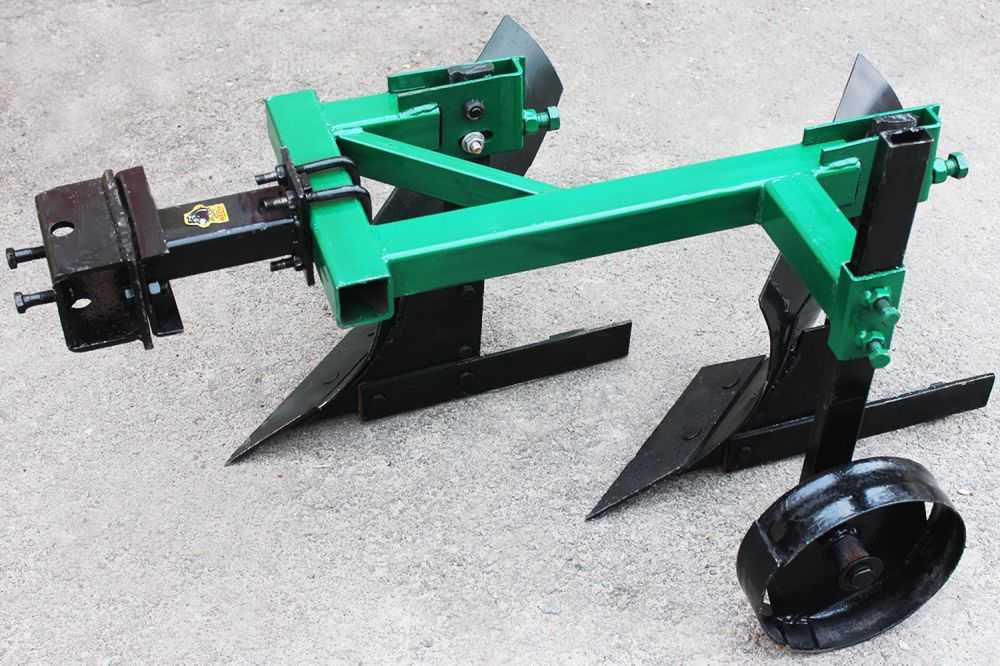

Данный вид более эффективен для пахоты больших участков земли. Для изготовления необходима прочная стальная рама, сделанная из круглого или прямоугольного профиля, толщиной не менее двух миллиметров. Размер рамы зависит от количества необходимых рабочих деталей и управляющего элемента. В рабочем корпусе лемех обязательно располагают снизу, поскольку его роль – передвигать к отвалу пласт земли. Отвал же переворачивает почву, разрезает и сдвигает, образуя борозду.

Стойка необходима для крепления к раме рабочих инструментов и удержания ножа. В ней делают несколько регулируемых отверстий, которые позволят менять глубину пахоты. Обычно стойку сваривают из металлической пластины, толщиной не менее сантиметра, а к раме крепят при помощи болтов.

Рама со всеми рабочими инструментами крепится к мини-трактору или мотоблоку самодельным дышлом или сцепным устройством. Дышло обязательно должно иметь ручку, и иметь прямую или V-образную форму. Второй вариант формы более эффективен, поскольку делает плуг намного устойчивее. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Крепятся они к раме при помощи регулируемого кронштейна.

Сборка и монтаж плуга

Чтобы собрать плуг своими руками, нужно придерживаться одного очень важного правила: все детали устройства привариваются сначала точечной сваркой, и лишь когда все детали на своих местах и скреплены верно – окончательной. Качество изготовления проверить легко – для этого отвал с лемехом нужно снять, а сам плуг поставить на столе. Плотно прижав плуг, проверяют совпадение поверхности стола с горизонтальной поверхностью полозка. Если отклонений нет – все сделано правильно.

Также определить хорошую сборку можно по следующим признакам:

• Острый край лемеха расположен на два сантиметра ниже полозка,
• Лемех с отвалом не выступают за вертикальный край полозка больше, чем на сантиметр,
• Между полозком и отвалом нет никакого зазора.

Монтируют самодельное устройство на мотоблок рядом с участком для пахоты. Начинают с установки стальных колес – они препятствуют буксованию мотоблока в почве. Следующий шаг: крепят плуг, но не заворачивают все крепежные гайки полностью. С их помощью будет происходить регулировка аппарата, которую начинают на специальной подставке. Высота подставки должна быть равно глубине пахоты. После монтажа и проверки крепления всех узлов плуг ставят на землю.

Испытание качества работы проводят на пахоте в три борозды.

Этого достаточно для измерения глубины и проверки переворачиваемых пластов. Если борозды наезжают одна на другую, или расстояние между ними более десять сантиметров, необходимо еще раз отрегулировать все составляющие.
