ГОСТ пиломатериалов хвойных пород
Опубликовано admin Дек 23, 2015 в Блог | Комментарии к записи ГОСТ пиломатериалов из хвойных пород отключены
Для строительных работ и производства мебели в нашей стране используется прочная и качественная древесина хвойных пород деревьев. Выбор древесного материала и технические требования к пиломатериалам для строительства и производства мебели регламентируются государственными стандартами. На резонансные и авиационные пиломатериалы из древесины действуют другие нормы и правила.
Размеры и сорта пиломатериалов
Все хвойные пиломатериалы ГОСТ подразделяет не только на типоразмеры, доски и бруски определенного сечения и длины, но и на различные сорта. Отборными считаются пиломатериалы, имеющие влажность менее 22%. Более сырые заготовки для производственных нужд относятся к низким сортам древесины и нуждаются в предварительной просушке.
Для объективной оценки качества ГОСТ пиломатериалов хвойных пород рекомендует проводить замеры по худшей стороне доски или бруса.
Все пиломатериалы хвойных пород ГОСТ 8486 86 маркирует не только по породам или размерам, но и по наличию различных пороков. Существуют специальные таблицы в которых строго оговорены такие расхождения по качеству, как:
- сучки;
- сквозные и выходящие на торец трещины;
- разнообразные пороки древесины;
- заражение грибком;
- червоточины;
- механические пороки.
Древесина хвойных пород размеры в природе может иметь совершенно разные, но все они приводятся путем механической обработки к единому образцу. Согласно ГОСТ 24454 80 пиломатериалы хвойных пород могут иметь незначительные отклонения в длине, ширине и непаралелльность сторон.
Экспортная продукция
Этим же государственным документом регулируются и размеры поперечных сечений пиломатериалов различного назначения.
На внутренний рынок допускаются изделия из древесины с некоторыми отклонениями от стандартов. На экспорт же идут изделия полностью соответствующие ГОСТ 24454.
Экспортная продукция выпускается в строгом соответствии с ГОСТ 26002 83. Отправка товарной древесины происходит через порты Дальнего Востока, Белого моря, Санкт-Петербурга и Игарки.
Выбрать и купить пиломатериалы хвойных пород по ГОСТу 8486 86 нужно, если присутствуют жесткие требования к качеству пиломатериала. Это не так сложно, как может показаться на первый взгляд: такой товар всегда доступен и постоянно присутствует в продаже. Основной проблемой при покупке пиломатериалов является большой разброс цен на практически идентичную по качеству продукцию.
Разброс цен на пиломатериалы
Конечно, ГОСТ 8486 86 пиломатериалы хвойных пород, размеры и влажность регулирует, но в условиях современности каждый производитель устанавливает собственные цены на готовую продукцию и каждый хозяйственник пытается найти товар по низкой стоимости и тем самым сократить свои финансовые затраты.
Для сокращения затрат при строительстве часто приобретается не менее популярны строительный материал из древесины изготовленный с минимальной обработкой. Это оцилиндрованные бревна, необрезные доски. Из них строятся традиционные срубы всевозможных видов. Строение из бревна получается намного дешевле, чем из обрезного хвойного пиломатериала ГОСТ, на который довольно строг и не позволяет намного отходить от установленного образца.
Строения из древесины имеют отличные технические и эксплуатационные характеристики, благотворно влияют на здоровье человека и поддерживают его жизненные силы. Отличная теплопроводность дерева позволяет создать в возведенном доме особый микроклимат и подходящую для жизни человека влажность. В таких строениях зимой хорошо сохраняется тепло, а летом щадящая прохлада, они долговечны и прочны.
3. Пиломатериалы хвойных пород (по ГОСТ 24454) [Срок введения в действие — 1 декабря 1997 года | ПРАВИЛА БЕЗОПАСНОСТИ МОРСКОЙ ПЕРЕВОЗКИ ЛЕСНЫХ ГРУЗОВ] — последняя редакция
3.
Пиломатериалы хвойных пород (по ГОСТ 24454)
3.1. Номинальные размеры толщины и ширины, мм:
Таблица П.3.2
┌────────┬───────────────────────────────────────────────────────┐ │Толщина │ Ширина │ ├────────┼───────────────────────────────────────────────────────┤ │ 16 │ 75 100 125 150 - - - - - │ │ 19 │ 75 100 125 150 175 - - - - │ │ 22 │ 75 100 125 150 175 200 225 - - │ │ 25 │ 75 100 125 150 175 200 225 250 275 │ │ 32 │ 75 100 125 150 175 200 225 250 275 │ │ 40 │ 75 100 125 150 175 200 225 250 275 │ │ 44 │ 75 100 125 150 175 200 225 250 275 │ │ 50 │ 75 100 125 150 175 200 225 250 275 │ │ 60 │ 75 100 125 150 175 200 225 250 275 │ │ 75 │ 75 100 125 150 175 200 225 250 275 │ │ 100 │ - 100 125 150 175 200 225 250 275 │ │ 125 │ - - 125 150 175 200 225 250 - │ │ 150 │ - - - 150 175 200 225 250 - │ │ 175 │ - - - - 175 200 225 250 - │ │ 200 │ - - - - - 200 225 250 - │ │ 250 │ - - - - - - - 250 - │ └────────┴───────────────────────────────────────────────────────┘
3.
2. Размеры других поперечных сечений:
для экспорта - 63 x 160; 90 x 90 x 125; 50 x 300;
63 x 300; 75 x 300; 100 x 300 мм;
для платформ грузовых автомобилей - 40 x 180; 70 x 150 мм;
для брусьев нефтяных вышек - 400 x 400; 360 x 360;
200 x 400; 180 x 350;
150 x 300; 300 x 300 мм;
для мостовых брусьев — 200 x 240; 220 x 260 мм;
для авто и вагоностроения — ширина 110 и 130 мм.
3.3. Номинальные размеры длин пиломатериалов:
для внутреннего рынка и экспорта — от 1,0 до 6,5 м с градацией 0,25 м;
для изготовления тары — от 0,5 м с градацией 0,1 м;
для мостовых брусьев — 3,25 м;
для экспорта — от 0,9 до 6,3 с градацией 0,3 м.
Сортамент пиломатериалов: размеры, вес, допустимая влажность
Сортамент пиломатериалов представляет собой главные потребительские характеристики деловой древесины. Учитывая все более возрастающий интерес населения России к строительству собственного загородного жилья из профилированного, оцилиндрованного бревна, становится понятным ежегодное увеличение их потребления.
Большинство застройщиков хотят построить теплые, уютные дома из дерева. Для этого миллионы людей пристально изучают все преимущества, недостатки этого доступного, эффективного материала.
Что регулирует ГОСТ на пиломатериалы
По ГОСТ 24454-80, для всех пиломатериалов установлена четкая классификация пород. Они подразделяются по габаритам, массе, допустимым значениям влажности. Весь лес, то есть деловая древесина, используется строительной сферой как бревно либо пиломатериал. Круглое бревно может использоваться необработанным.
ГОСТ на размеры пиломатериалов
Однако чаще всего его распускают на рейки, вагонку, различные другие детали, чтобы потом изготавливать столярку, полуфабрикаты:
- шпунтованные изделия;
- дверных наличников;
- плинтусов;
- галтелей;
- дверных коробок;
- оконных блоков;
- балконных рам;
- бруса различного сортамента.
Каждый из параметров для перечисленных изделий регламентирует ГОСТ.
Основные технические характеристики – толщина, длина, ширина, масса, допустимая влажность. Если первые три параметра регулируются наладкой деревообрабатывающего оборудования, то регулирование влажности, веса необходимо осуществлять длительной сушкой леса в специальных газовых сушильных камерах. Значительные различия в сортамент пиломатериалов вносит вид заготовок.
Пиломатериалы из хвойных пород
ГОСТ 8486-86 регламентирует ряд изделий из хвойных пород дерева – сосны, ели.
Брус различного сечения, доска обрезная. Самый популярный строительный материал при возведении жилых, промышленных зданий, сооружений. Дерево 3-го сорта используются в опалубке, черновых работах, ограждениях, защите котлованов от сползания грунта. 2-й сорт пиломатериалов идет на изготовление крыш, каркасов, более ответственных конструкций.
Виды обрезной доски
Половая доска. Исходя из названия, изделия данной группы применяются при обустройстве полов в различных помещениях.
Имитация дерева. Используется при наружной обшивке зданий. Косая фаска, выполненная на торцах, позволяет плотно стыковать элементы. Они напоминают структуру профилированного бруса.
Блок-хаус. Современная интерпретация обшивки. При наружной отделке здания создается впечатление бревенчатой структуры дома.
Вагонка. Популярная при внутренней обшивке бань, саун, дач, балконов, гаражей, беседок. Можно отделывать стены, потолки помещений.
Клееный, строганый брус. Удобный конструкционный, монтажный материал высокого качества. Каждый сорт брусьев служит для конкретных строительных целей: обустройства оград, стеллажей, ворот, садовых интерьеров, теплиц, оранжерей.
Ромбус или планкен. Обработанный четырехсторонний отделочный материал. На ребрах выполнены остроугольные скосы, закруглены по радиусу края углов. Ромбусы используют при фасадной отделке, обшивке стен помещений, декоративных оград, в ландшафтном дизайне.
Доска для террас. Строганые изделия, у которых поверхность выполнена гладкой либо рифленой. На обратной стороне выполняются компенсационные канавки, чтобы уменьшить деформации при изменении температуры, влажности.
Древесные плиты. Строительный материал, получаемый прессованием опилок, стружки хвойных пород дерева. Чтобы получить качественный материал, в структуре древесных плит при изготовлении используются клеящие вещества.
Размеры в миллиметрах
Обрезная, половая доска, вагонка.
Ширина от 64 до 275. Толщина от 16 до 75. Длина от 1000 до 6000. Градация 250.
Брус. Ширина от 40 до 275. Толщина от 40 до 275. Длина от 1000 до 6000. Градация 250.
Номинальный размер обрезных пиломатериалов
Пиломатериалы, сделанные из лиственных пород
ГОСТ 2695-83 устанавливает нормативные требования по данной категории древесины. Основные характеристики, которые регламентируют лиственные разновидности этого стандарта: обрезные, односторонние обрезные, необрезные.
Размеры, устанавливаемые для материалов: длина, толщина, ширина, градация. Допускаемые отклонения по размерам: по длине от –25 до +50, по толщине до 32 ±1, свыше 32 ±2, по ширине до 100 ±2, свыше 100 ±3.
Стандартом устанавливаются ограничения характеристик древесины по параметрам:
Лиственные породы древесины
- шероховатость;
- качество пропила;
- углы наклона пропила;
- качество сердцевины;
- плотность древесины.
Контролю подвергается количество сучков на единицу площади бревна, трещин, угол наклона волокон, наличие грибков, плесени, трухлявой гнили, внешний вид, цвет, структура древесины. Важен возраст дерева, регион вырубки. Учитываются повреждения древесными жуками, короедами. Анализу подвергается каждый вид заготовок при естественной влажности материала.
Особенности сортамента
Сортамент представляет все разнообразие характеристик древесины. Учитывая все номенклатурные требования сортамента, дерево подразделяется на следующие строительные элементы:
Виды досок
- Пластины – две равные части распиленного пополам бревна.
- Четвертины – четыре равные части осуществляемого распила бревен.
- Брусок – элемент, в котором ширина не превышает двух значений толщины.
- Шпала – изделие с большой шириной, толщиной, короткое по длине.
- Горбыль – боковая часть бревна, где одна сторона плоская, вторая полукруглая.
Из древесины получают широкое разнообразие различных изделий.
Все они регламентируются ведомственными ГОСТами. Статья показывает основные направления для выбора сортамента, необходимого при строительстве частных домов, загородных коттеджей, дач, гаражей, других зданий. Подробные характеристики пиломатериалов можно найти в специальных таблицах.
Видео: Как выбрать пиломатериалы
ГОСТ 24454-80 (Пиломатериалы хвойных пород
ГОСТ 24454-80
Группа К21
ОКП 53 3100
Дата введения 1981-01-01
1.
РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10 ноября 1980 г. N 5731
3. Стандарт соответствует СТ СЭВ 1264-78, СТ СЭВ 1265-78, СТ СЭВ 1147-78, СТ СЭВ 1266-78
4. ВЗАМЕН ГОСТ 8486-66, разд.1 в части размеров
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 6564-84 | 8 |

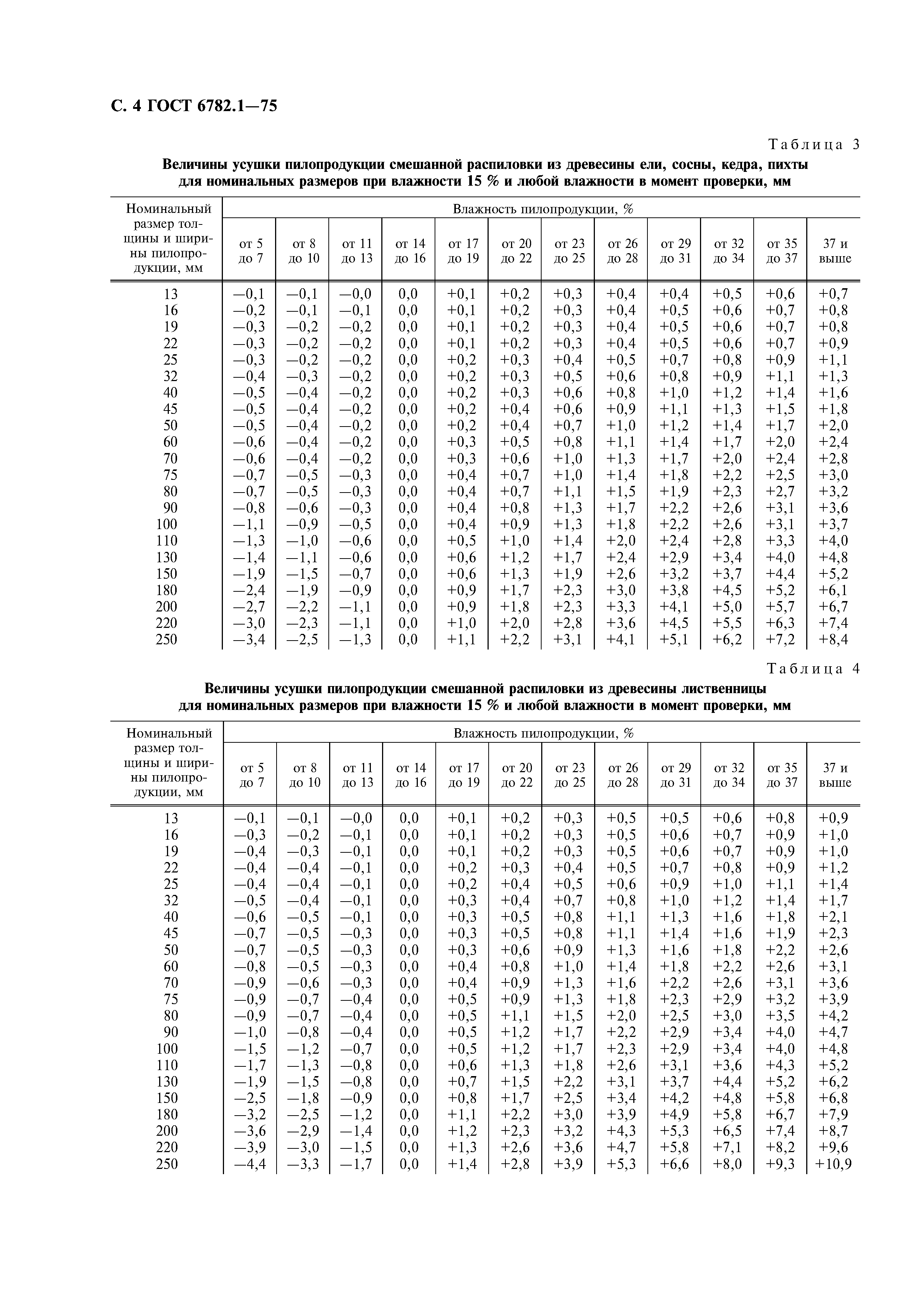

ГОСТ 6782.1-75 | 5 |
ГОСТ 18288-87 | 1 |
ГОСТ 26002-83 | 7а |
6.
Ограничение срока действия снято по протоколу N 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)
7. ИЗДАНИЕ (сентябрь 2007 г.) с Изменениями N 1, 2, утвержденными в декабре 1986 г., ноябре 1987 г. (ИУС 2-87, 2-88)
1. Настоящий стандарт распространяется на обрезные и необрезные пиломатериалы хвойных пород и устанавливает требования к размерам пиломатериалов, используемых для нужд народного хозяйства и экспорта.
Стандарт не распространяется на резонансные и авиационные пиломатериалы, а также пиломатериалы хвойных пород черноморской сортировки.
Стандарт полностью соответствует СТ СЭВ 1264-78, СТ СЭВ 1265-78, СТ СЭВ 1147-78, СТ СЭВ 1266-78 и учитывает ИСО 3179-74 и ИСО 738-81.
Термины и определения пиломатериалов — по ГОСТ 18288.
(Измененная редакция, Изм. N 1).
2. Номинальные размеры толщины и ширины обрезных пиломатериалов с параллельными кромками и толщины необрезных и обрезных пиломатериалов с непараллельными кромками должны соответствовать указанным в таблице.
Номинальные размеры толщины и ширины
мм
Толщина | Ширина | ||||||||
16 | 75 | 100 | 125 | 150 | — | — | — | — | — |
19 | 75 | 100 | 125 | 150 | 175 | — | — | — | |
22 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | — | — |
25 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
32 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
40 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
44 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
60 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
75 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
100 | — | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
125 | — | — | 125 | 150 | 175 | 200 | 225 | 250 | — |
150 | — | — | — | 150 | 175 | 200 | 225 | 250 | — |
175 | — | — | — | — | 175 | 200 | 225 | 250 | — |
200 | — | — | — | — | — | 200 | 225 | 250 | — |
250 | — | — | — | — | — | — | — | 250 | — |
Примечание.
По требованию потребителя допускается изготовлять пиломатериалы с размерами, не указанными в таблице.
3. Ширина узкой пласти, измеренная в любом месте длины необрезных пиломатериалов, должна быть для толщин:
от 16 до 50 мм | не менее 50 мм; | |||
от 60 до 100 мм | не менее 60 мм; | |||
от 125 до 300 мм | не менее 0,6 толщины. | |||
Ширина пласти обрезных пиломатериалов с непараллельными кромками в узком конце должна быть для толщин :
от 16 до 50 мм | не менее 50 мм; | ||||
от 60 до 100 мм | не менее 60 мм; | ||||
от 125 до 300 мм | не менее 0,7 толщины. | ||||
(Измененная редакция, Изм. N 1).
4. Пиломатериалы должны также изготовляться со следующими размерами поперечных сечений:
для экспорта — 63х160; 90х90; 90х125; 50х300; 63х300; 75х300; 100х300 мм. По согласованию с потребителем пиломатериалы указанных поперечных сечений могут изготовляться для внутреннего рынка;
для платформ грузовых автомобилей — 40х180; 70х150 мм;
для брусьев нефтяных вышек — 400х400; 360х360; 200х400; 180х350; 150х300; 300х300;
для мостовых брусьев — 200х240; 220х260 мм;
для авто- и вагоностроения — шириной 110 и 130 мм.
5. Номинальные размеры пиломатериалов по толщине и ширине установлены для древесины влажностью 20%. При влажности древесины более или менее 20% фактические размеры толщины и ширины должны быть более или менее номинальных размеров на соответствующую величину усушки по ГОСТ 6782.1.
6.
Номинальные размеры длины пиломатериалов устанавливают:
для внутреннего рынка и экспорта — от 1,0 до 6,5 м с градацией 0,25 м;
для изготовления тары — от 0,5 м с градацией 0,1 м;
для мостовых брусьев — 3,25 м;
для экспорта — от 0,9 до 6,3 м с градацией 0,3 м.
7. Предельные отклонения от номинальных размеров пиломатериалов устанавливают, мм:
по длине | +50 и -25 |
по толщине:
при размерах до 32 мм включ. | ±1,0; | |||
от 40 до 100 мм включ. | ±2,0; | |||
более 100 мм | ±3,0; | |||
по ширине для обрезных пиломатериалов:
при размерах до 100 мм включ. | ±2,0; | |||
более 100 мм | ±3,0. | |||
Для пиломатериалов длиной менее 1,5 м предельные отклонения по длине не устанавливают.
7а. По согласованию с потребителем для внутреннего рынка допускаются пиломатериалы с градацией по длине 0,3 м и предельными отклонениями по толщине и ширине по ГОСТ 26002.
(Введен дополнительно, Изм. N 2).
8. Измерение размеров пиломатериалов — по ГОСТ 6564.
(Введен дополнительно, Изм. N 1).
Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
Пиломатериалы. Технические условия:
Сб. ГОСТов . — М.: Стандартинформ, 2007
Пиломатериалы ГОСТ 8486 86 и другие — ООО «Профи лес»
Если до 2011 г. производители пиломатериалов обязаны были соблюдать ГОСТ 8486 86 и другие Государственные стандарты, теперь ситуация изменилась.
В силу разных причин частные предприятия стали разрабатывать свои технические условия (ТУ). Поэтому на строительном рынке страны есть изделия, соответствующие требованиям для производства по ГОСту, и товары, произведенные по ТУ. Потребителю предоставляется выбор.
Разберем кратко основные ГОСТы. Для более подробного ознакомления их можно скачать внизу статьи.
Пиломатериалы основные ГОСТы
Здесь стоит отметить, что некоторые ГОСТы потеряли актуальность, потому что принимались в середины прошлого столетия. Есть и совершенно обратная картина. На российском рынке имеются евровагонки, половые шпунты, блок хаусы и прочие современные пиломатериалы, а ГОСТов на них нет!
Поэтому российским производителям приходится учитывать заграничные стандарты (к примеру, DIN) стандарты.
Итак. Перейдем к актуальным документам.
18288-87. Этот Госстандарт напоминает словарик, в котором даются понятия, которые касаются современных пиломатериалов. Прочитав документ, можно узнать, чем обрезная доска отличается от строганной или брус от бруска, что такое ребро кромка и прочее.
2140-81. Название ГОСТа — «Видимые пороки древесины». Читатель найдет минусы отдельных участков пиломатериалов. Все пороки древесины, имеющиеся на данный момент, и механические её повреждения, подробно описаны в правовом документе.
Пиломатериалы ГОСТ 8486 86. Отсюда можно узнать, что есть 5 сортов пилопродукции, как происходит разделение и указывается с помощью таблиц, какие пороки присущи конкретному сорту.
24454-80. Это базовый ГОСТ под наименованием «Пиломатериалы хвойных пород. Размеры.» Здесь указаны типовые размеры, распространяемые на соответствующую обрезную/необрезную продукцию, а также допустимые отклонения.
2695 83. Аналогичный ГОСТ, только для лиственной пилопродукции. В документе указано, что изделия могут быть трех сортов, исходя из пороков.
3808.1 80. Если хотите знать, как правильно сушить пиломатериалы и хранить их, надо прочесть этот документ. Это важно, потому что, неправильное складирование сведет на нет характеристики древесины.
16588 91.
Показатель влажности изделия играет большую роль. Если влажные пиломатериалы разрешается использовать для установки несущих конструкций и обустройства уличных сооружений, то для отделки помещений требуется сухое дерево (влажность до 18%). В ГОСТе рассказывается о трех способах измерения этого показателя.
20022.2 80. У пиломатериалов, кроме плюсов, есть и недостатки. Древесина может поражаться грибками, подвергаться нападению насекомых, она горит. Госстандарт подробно рассказывает о способах защиты и с помощью таблиц показываются стойкость к гниению конкретных пород древесины.
20022.6 93. ГОСТ рассказывает, как с помощью разных пропиток можно защитить древесину. В документе приведены общие требования к антипиренам/антисептикам.
3916.1 96. ГОСТ регламентирует производство фанеры. Он устанавливает её размеры, указывает на предельные отклонения от нормы и разделяет материал по водостойкости, классу эмиссии, степени обработки поверхности.
8242 88. Здесь регламентируется изготовление разных профильных изделий. Потому что, плинтусы, наличники, поручни, половые доски и подоконники часто используются в строительно-ремонтных работах.
Однако в документе вы не встретите норм по производству евровагонки, имитации бруса и прочих современных стройматериалов. Потому что, ГОСТ был принят в далеком 1989 г. В то время в СССР не имели понятия о таких изделиях.
Ниже приведен перечень государственных стандартов (ГОСТ), касающихся производства, обработки, хранения пиломатериалов ценных пород дерева. Все материалы вы можете скачать с нашего сайта нажав на номер ГОСТа. Документы выложены в фотмате PDF.
ГОСТ 2140-81 — Видимые пороки древесины. Классификация, термины, определения.
ГОСТ 2695-83 — Пиломатериалы лиственных пород. Технические условия.
ГОСТ 5306-83 -Пиломатериалы и заготовки. Таблицы объемов.
ГОСТ 6564-84 — Пиломатериалы и заготовки. Правила приемки, методы контроля, маркировка и транспортирование.
ГОСТ 6782.2-75 — Пилопродукция из древесины лиственных пород. Величина усушки.
ГОСТ 7016-82 — Изделия из древесины и древесных материалов. Параметры шероховатости поверхности.
ГОСТ 7307-75 — Детали из древесины и древесных материалов. Припуски на механическую обработку.
ГОСТ 15612-85 — Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности.
ГОСТ 16369-96 — Пакеты транспортные лесоматериалов. Размеры.
ГОСТ 16588-91 — Пилопродукция и деревянные детали. Методы определения влажности.
ГОСТ 18288-87 — Производство лесопильное. Термины и определения.
ГОСТ 19041-85 — Транспортные пакеты и блок-пакеты пилопродукции. Пакетирование, маркировка, транспортирование и хранение.
ГОСТ 26214-84 — Изделия из древесины и древесных материалов. Погрешности, допускаемые при измерении линейных размеров.
ГОСТ 24454-80 Пиломатериалы хвойных пород. Размеры
ГОСТ 3808.1-80 Пиломатериалы хвойных пород. Атмосферная сушка и хранение
ГОСТ 20022.2-80 Защита древесины. Классификация
ГОСТ 20022.6-93 Защита древесины. Способы пропитки
Рекомендуемые товары
Гост 24454 пиломатериалы хвойных пород технические условия. Размеры
Дата введения01.01-81
1. Настоящий стандарт распространяется на обрезные и необрезные пиломатериалы хвойных пород и устанавливает требования к размерам пиломатериалов, используемых для нужд народного хозяйства и экспорта.
Стандарт не распространяется на резонансные и авиационные пиломатериалы, а также пиломатериалы хвойных пород черноморской сортировки.
Стандарт полностью соответствует СТ СЭВ 1264-78, СТ СЭВ 1265-78, СТ СЭВ 1147-78, СТ СЭВ 1266-78 и учитывает ИСО 3179-74 и ИСО 738-81.
Термины и определения пиломатериалов — по ГОСТ 18288;
2. Номинальные размеры толщины и ширины обрезных пиломате-риалов с параллельными кромками и толщины необрезных и обрезных пиломатериалов с непараллельными кромками должны соответствовать указанным в таблице.
Номинальные размеры толщины и ширины
мм
Толщи-на | Ширина | ||||||||
Примечание. По требованию потребителя допускается изготовлять пиломатериалы с размерами, не указанными в таблице.
3. Ширина узкой пласти, измеренная в любом месте длины необрезных пиломатериалов, должна быть:
для толщин от 125 до 300 мм не менее 0,6 толщины
Ширина пласти обрезных пиломатериалов с непараллельными кромками в узком конце должна быть:
для толщин от 16 до 50 мм не менее 50 мм
для толщин от 60 до 100 мм не менее 60 мм
для толщин от 125 до 300 мм не менее 0,7 толщины
(Измененная редакция, Изм. № 1).
Пиломатериалы должны также изготовляться со следующими размерами поперечных сечений:
Для экспорта — 63х160; 90х90; 90х125; 50х300; 63х300; 75х300; 100х300 мм. По согласованию с потребителем пиломатериалы указанных поперечных сечений могут изготовляться для внутреннего рынка:
для платформ грузовых автомобилей — 40х180; 70х150 мм;
для брусьев нефтяных вышек — 400х400; 360х360; 200х400; 180х350; 150х300; 300х300 мм;
для мостовых брусьев — 200х240; 220х260;
для авто- и вагоностроения — шириной 110 и 130 мм.
5. Номинальные размеры пиломатериалов по толщине и ширине установлены для древесины влажностью 20 %. При влажности древесины более или менее 20 % фактическое размеры толщины и ширины должны быть более или менее номинальных размеров на соответствующую величину усушки по ГОСТ 6782.
6. Номинальные размеры длины пиломатериалов устанавливают:
для внутреннего рынка и экспорта — от 1,0 до 6,5 м с градацией 0,25 м; для изготовления тары — от 0,5 м с градацией 0,1 м;
для мостовых брусьев — 3,25 м;
для экспорта — от 0,9 до 6,3 с градацией 0,3 м.
7. Предельные отклонения от номинальных размеров пиломате-ри-а-лов устанавливают:
по длине, мм + 50 и -25
по толщине, мм:
при размерах до 32 мм включ. ± 1,0
от 40 до 100 мм включ. ±2,0
более 100 мм ±3,0
по ширине для обрезных пиломатериалов, мм:
при размерах до 100 мм включ. ±2,0
более 100 мм ±3,0
Для пиломатериалов длиной менее 1,5 м предельные отклонения по длине не устанавливают.
7а. По согласованию с потребителем для внутреннего рынка допус-ка-ются пиломатериалы с градацией по длине 0,3 м и предельными отклонениями по толщине и ширине по ГОСТ 26002.
(Введен дополнительно, Изм. № 2).
8. Измерение размеров пиломатериалов — по ГОСТ 6564.
(Введен дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР
РАЗРАБОТЧИКИ
П. Ф. Куроптев, канд. техн. наук; Г. М. Васькова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10 ноября 1980 г. № 5731
3. Стандарт соответствует СТ СЭВ 1264-78, СТ СЭВ 1265-78, СТ СЭВ 1147-78, СТ СЭВ 1266-78
4. Взамен ГОСТ 8486-66, разд. 1 в части размеров 6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)
7. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, утвержденными в декабре 1986 г., ноябре 1987 г. (ИУС 2-87, 2-88)
Все документы, представленные в каталоге, не являются их официальным изданием и предназначены исключительно для ознакомительных целей.
Дата введения 01.01-81
1. Настоящий стандарт распространяется на обрезные и необрезные пиломатериалы хвойных пород и устанавливает требования к размерам пиломатериалов, используемых для нужд народного хозяйства и экспорта.
Стандарт не распространяется на резонансные и авиационные пиломатериалы, а также пиломатериалы хвойных пород черноморской сортировки.
Стандарт полностью соответствует СТ СЭВ 1264-78, СТ СЭВ 1265-78, СТ СЭВ 1147-78, СТ СЭВ 1266-78 и учитывает ИСО 3179-74 и ИСО 738-81.
Термины и определения пиломатериалов — по ГОСТ 18288;
2. Номинальные размеры толщины и ширины обрезных пиломатериалов с параллельными кромками и толщины необрезных и обрезных пиломатериалов с непараллельными кромками должны соответствовать указанным в таблице.
Номинальные размеры толщины и ширины
Толщина | Ширина | ||||||||
Примечание . По требованию потребителя допускается изготовлять пиломатериалы с размерами, не указанными в таблице.
3. Ширина узкой пласти, измеренная в любом месте длины необрезных пиломатериалов, должна быть:
для толщин от 125 до 300 ммне менее 0,6 толщины
Ширина пласти обрезных пиломатериалов с непараллельными кромками в узком конце должна быть:
для толщин от 16 до 50 ммне менее 50 мм
для толщин от 60 до 100 ммне менее 60 мм
для толщин от 125 до 300 ммне менее 0,7 толщины
(Измененная редакция, Изм. № 1).
Пиломатериалы должны также изготовляться со следующими размерами поперечных сечений:
Для экспорта — 63х160; 90х90; 90х125; 50х300; 63х300; 75х300; 100х300 мм. По согласованию с потребителем пиломатериалы указанных поперечных сечений могут изготовляться для внутреннего рынка:
для платформ грузовых автомобилей — 40х180; 70х150 мм;
для брусьев нефтяных вышек — 400х400; 360х360; 200х400; 180х350; 150х300; 300х300 мм;
для мостовых брусьев — 200х240; 220х260;
для авто- и вагоностроения — шириной 110 и 130 мм.
5. Номинальные размеры пиломатериалов по толщине и ширине установлены для древесины влажностью 20 %. При влажности древесины более или менее 20 % фактическое размеры толщины и ширины должны быть более или менее номинальных размеров на соответствующую величину усушки по ГОСТ 6782.
6. Номинальные размеры длины пиломатериалов устанавливают:
для внутреннего рынка и экспорта — от 1,0 до 6,5 м с градацией 0,25 м; для изготовления тары — от 0,5 м с градацией 0,1 м;
для мостовых брусьев — 3,25 м;
для экспорта — от 0,9 до 6,3 с градацией 0,3 м.
7. Предельные отклонения от номинальных размеров пиломатериалов устанавливают:
по длине, мм+ 50 и -25
по толщине, мм:
при размерах до 32 мм включ.± 1,0
от 40 до 100 мм включ.± 2,0
более 100 мм± 3,0
по ширине для обрезных пиломатериалов, мм:
при размерах до 100 мм включ.± 2,0
более 100 мм± 3,0
Для пиломатериалов длиной менее 1,5 м предельные отклонения по длине не устанавливают.
7а. По согласованию с потребителем для внутреннего рынка допускаются пиломатериалы с градацией по длине 0,3 м и предельными отклонениями по толщине и ширине по ГОСТ 26002.
(Введен дополнительно, Изм. № 2).
8. Измерение размеров пиломатериалов — по ГОСТ 6564.
(Введен дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР
РАЗРАБОТЧИКИ
П. Ф. Куроптев, канд. техн. наук; Г. М. Васькова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10 ноября 1980 г. № 5731
3. Стандарт соответствует СТ СЭВ 1264-78, СТ СЭВ 1265-78, СТ СЭВ 1147-78, СТ СЭВ 1266-78
4. Взамен ГОСТ 8486-66, разд. 1 в части размеров
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Номер пункта | |
ГОСТ 6564-84 | |
ГОСТ 6782.1-75 | |
ГОСТ 18288-87 | |
ГОСТ 26002-83 |
6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)
7. Переиздание с Изменениями № 1, 2, утвержденными в декабре 1986 г., ноябре 1987 г. (ИУС 2-87, 2-88)
Дата введения 01.01-81
1. Настоящий стандарт распространяется на обрезные и необрезные пиломатериалы хвойных пород и устанавливает требования к размерам пиломатериалов, используемых для нужд народного хозяйства и экспорта.
Стандарт не распространяется на резонансные и авиационные пиломатериалы, а также пиломатериалы хвойных пород черноморской сортировки.
Стандарт полностью соответствует СТ СЭВ 1264-78, СТ СЭВ 1265-78, СТ СЭВ 1147-78, СТ СЭВ 1266-78 и учитывает ИСО 3179-74 и ИСО 738-81.
Термины и определения пиломатериалов — по ГОСТ 18288;
2. Номинальные размеры толщины и ширины обрезных пиломате-риалов с параллельными кромками и толщины необрезных и обрезных пиломатериалов с непараллельными кромками должны соответствовать указанным в таблице.
Номинальные размеры толщины и ширины
Примечание. По требованию потребителя допускается изготовлять пиломатериалы с размерами, не указанными в таблице.
3. Ширина узкой пласти, измеренная в любом месте длины необрезных пиломатериалов, должна быть:
для толщин от 125 до 300 мм не менее 0,6 толщины
Ширина пласти обрезных пиломатериалов с непараллельными кромками в узком конце должна быть:
для толщин от 16 до 50 мм не менее 50 мм
для толщин от 60 до 100 мм не менее 60 мм
для толщин от 125 до 300 мм не менее 0,7 толщины
(Измененная редакция, Изм. № 1).
Пиломатериалы должны также изготовляться со следующими размерами поперечных сечений:
Для экспорта — 63х160; 90х90; 90х125; 50х300; 63х300; 75х300; 100х300 мм. По согласованию с потребителем пиломатериалы указанных поперечных сечений могут изготовляться для внутреннего рынка:
для платформ грузовых автомобилей — 40х180; 70х150 мм;
для брусьев нефтяных вышек — 400х400; 360х360; 200х400; 180х350; 150х300; 300х300 мм;
для мостовых брусьев — 200х240; 220х260;
для авто- и вагоностроения — шириной 110 и 130 мм.
5. Номинальные размеры пиломатериалов по толщине и ширине установлены для древесины влажностью 20 %. При влажности древесины более или менее 20 % фактическое размеры толщины и ширины должны быть более или менее номинальных размеров на соответствующую величину усушки по ГОСТ 6782.
6. Номинальные размеры длины пиломатериалов устанавливают:
для внутреннего рынка и экспорта — от 1,0 до 6,5 м с градацией 0,25 м; для изготовления тары — от 0,5 м с градацией 0,1 м;
для мостовых брусьев — 3,25 м;
для экспорта — от 0,9 до 6,3 с градацией 0,3 м.
7. Предельные отклонения от номинальных размеров пиломате-ри-а-лов устанавливают:
по длине, мм + 50 и -25
по толщине, мм:
при размерах до 32 мм включ. ± 1,0
от 40 до 100 мм включ. ±2,0
более 100 мм ±3,0
по ширине для обрезных пиломатериалов, мм:
при размерах до 100 мм включ. ±2,0
более 100 мм ±3,0
Для пиломатериалов длиной менее 1,5 м предельные отклонения по длине не устанавливают.
7а. По согласованию с потребителем для внутреннего рынка допус-ка-ются пиломатериалы с градацией по длине 0,3 м и предельными отклонениями по толщине и ширине по ГОСТ 26002.
(Введен дополнительно, Изм. № 2).
8. Измерение размеров пиломатериалов — по ГОСТ 6564.
(Введен дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1 . РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР
РАЗРАБОТЧИКИ
П. Ф. Куроптев, канд. техн. наук; Г. М. Васькова
2 . УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10 ноября 1980 г. № 5731
3 . Стандарт соответствует СТ СЭВ 1264-78, СТ СЭВ 1265-78, СТ СЭВ 1147-78, СТ СЭВ 1266-78
4 . Взамен ГОСТ 8486-66, разд. 1 в части размеров
5 . ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУ-МЕНТЫ
6 . Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)
7 . Переиздание с Изменениями № 1, 2, утвержденными в декабре 1986 г., ноябре 1987 г. (ИУС 2-87, 2-88)
|
Сорт |
1 | 2 | 3 | 4 |
|
Сучки здоровые, сросшиеся и частично сросшиеся |
допускаются размером до 10 мм |
допускаются без ограничений |
допускаются без ограничений |
допускаются без ограничений |
|
Сучки здоровые несросшиеся |
допускаются размером до 10 мм |
допускаются размером до 20 мм |
допускаются без ограничений
|
допускаются без ограничений
|
|
Сучки здоровые с трещинами |
допускаются размером до 10 мм |
допускаются размером до 20 мм |
допускаются размером до 40 мм |
допускаются без ограничений |
|
Сучки выпадающие |
допускаются размером до 10 мм |
допускаются размером до 10 мм |
допускаются до 10 мм |
допускаются до 40 мм
|
|
Сучки гнилые, табачные |
не допускаются |
не допускаются |
не допускаются |
допускаются до 40 мм |
|
Трещины |
допускаются несквозные |
допускаются несквозные |
допускаются несквозные |
допускаются сквозные не |
|
Смоляные кармашки |
допускаются площадью до |
допускаются площадью до |
допускаются без ограничений |
допускаются без ограничений |
|
Сердцевина |
допускаются длиной до 1/3 длины |
допускаются длиной до 1/3 длины |
допускаются без ограничений |
допускаются без ограничений |
|
Засмолки |
допускаются легко засмоленные |
допускаются легко засмоленные |
допускаются без ограничений |
допускаются без ограничений |
|
Заболонь |
допускается до 20 % |
допускается до 20 % |
допускаются до 30% |
допускаются без ограничений |
|
Обзол тупой |
допускаются на нелицевой |
допускаются на нелицевой |
допускаются на нелицевой |
допускаются на нелицевой |
|
Обзол острый |
не допускается |
не допускается |
не допускается |
не допускается |
|
Гниль |
не допускается |
не допускается |
не допускается |
не допускается |
|
Синева, грибные окраски |
допускается на нелицевой стороне |
допускается на нелицевой стороне |
допускается на нелицевой стороне |
допускается длиной до 35% |
|
Червоточина |
не допускается |
не допускается |
не допускается |
допускается |
|
Выхваты |
не допускается |
не допускается |
не допускается |
не допускается |
|
Вырывы, вмятины, задиры |
допускаются глубиной до 0,5 мм |
допускаются глубиной до 0,5 мм |
допускаются глубиной до 1 мм |
допускаются |
|
Непрофрезевка |
допускается на нелицевой |
допускается на нелицевой |
допускается на нелицевой |
допускается на нелицевой |
|
Гребешок |
не допускается |
не допускается |
не допускается |
не допускается |
|
Обжиг древесины |
не допускается |
не допускается |
допускается |
допускается |
Стандартные размеры: толщина, ширина и длина
Размеры означают номинальные размеры при влажности пиломатериалов 20%.
Чаще всего длина варьируется от 2,7 м до 5,4 м с шагом 300 мм. Другая длина и модули согласовываются отдельно. Под толщиной и шириной подразумеваются номинальные размеры бруса при влажности 20%.
Стандартные размеры пиломатериалов, пиломатериалов с размерами и круглых строганых пиломатериалов приведены в следующих таблицах:
НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ РАЗМЕРЫ ПОПЕРЕЧНОЙ ПИЛЫ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
ТОЛЩИНА (мм) | ШИРИНА (мм) | ||||||||
50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | |
19 1) | X | O | O | ||||||
22 2) | JH X | JH X | X | X | X | O | O | ||
25 1) | O | O | X | O | O | O | O | O | |
32 | O | X | O | O | O | O | O | ||
38 | X | X | O | O | O | O | |||
44 2) | O | O | O | O | O | O | O | ||
50 | JH X | X | X | X | X | X | O | ||
63 | O | O | O | O | O | O | |||
75 | JH O | O | O | O | O | X | X | ||
100 | X | O | O | O | O | O | |||
125 | X | ||||||||
150 | X | ||||||||
1) обычно сосна 2) обычно ель JH = обычно делается путем последующей раскалывания, при этом ширина на 2 мм меньше номинального размера x = стандартный размер o = редко производимый размер | |||||||||
НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ РАЗМЕРЫ ПОПЕРЕЧНОЙ ПИЛЫ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ТОЛЩИНА (мм) | ШИРИНА (мм) | ||||||||||||
48 | 66 | 73 | 95 | 98 | 120 | 123 | 145 | 148 | 173 | 198 | 223 | 248 | |
20 1) | X | X | X | ||||||||||
42 | X | O | O | O | O | O | O | O | |||||
48 | X | X | X | X | X | X | X | X | O | ||||
1) мелкопиленная поверхность x = стандартный размер o = редко производимый размер | |||||||||||||
НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ РАЗМЕРЫ ПОПЕРЕЧНОЙ ПИЛЫ ДЛЯ ПИЛЫ ПО КРУГЛОМУ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
ТОЛЩИНА (мм) | ШИРИНА (мм) | ||||||||||
15 | 21 | 28 | 33 | 45 | 70 | 95 | 120 | 145 | 170 | 195 | |
8 | X | X | X | X | X | ||||||
12 | X | X | X | X | |||||||
15 1) | X | X | X | X | X | X | X | O | |||
18 2) | X | O | X | X | X | O | O | ||||
211) | X | X | X | X | X | X | X | X | |||
28 | X | X | X | O | O | ||||||
33 | O | X | X | X | X | O | O | ||||
45 | X | X | X | X | X | X | O | X | |||
70 | X | O | O | ||||||||
1) обычно сосна 2) обычно ель x = стандартный размер o = редко производимый размер | |||||||||||
Габаритные размеры пиломатериалов: номинальные vs.Фактический
Размерный пиломатериал разрезается на определенную длину, ширину и глубину. Однако существует разница между номинальным размером (то, что называется пиломатериал) и фактическим размером. В приведенных ниже таблицах представлены как номинальные, так и фактические размеры многих стандартных размеров пиломатериалов в Северной Америке.
Размеры пиломатериалов хвойных пород
Пиломатериалы хвойных пород обычно используются для обрамления стен и полов. В Соединенных Штатах в отношении пиломатериалов хвойных пород действует Американский стандарт на пиломатериалы хвойных пород Национального института стандартов (PS 20).
Североамериканские стандартные пиломатериалы
| Номинальный размер (дюймы) | Фактический размер (дюймы) | Фактический размер (мм) |
|---|---|---|
| 1 х 2 | 3/4 х 1 1/2 | 19 х 38 |
| 1 х 3 | 3/4 х 2 1/2 | 19 х 64 |
| 1 х 4 | 3/4 x 3 1/2 | 19 х 89 |
| 1 х 6 | 3/4 x 5 1/2 | 19 х 140 |
| 1 х 8 | 3/4 x 7 1/4 | 19 х 184 |
| 1 х 10 | 3/4 x 9 1/4 | 19 х 235 |
| 1 х 12 | 3/4 x 11 1/4 | 19 х 286 |
Североамериканский стандарт, двухпалубный пиломатериал
| Номинальный размер (дюймы) | Фактический размер (дюймы) | Фактический размер (мм) |
|---|---|---|
| 2 х 2 | 1 1/2 x 1 1/2 | 38 х 38 |
| 2 x 3 | 1 1/2 x 2 1/2 | 38 х 64 |
| 2 х 4 | 1 1/2 x 3 1/2 | 38 х 89 |
| 2 х 6 | 1 1/2 x 5 1/2 | 38 х 140 |
| 2 х 8 | 1 1/2 x 7 1/4 | 38 х 184 |
| 2 х 10 | 1 1/2 x 9 1/4 | 38 х 235 |
| 2 х 12 | 1 1/2 x 11 1/4 | 38 х 286 |
Североамериканский стандарт 3-х сек. Пиломатериалов
| Номинальный размер (дюймы) | Фактический размер (дюймы) | Фактический размер (мм) |
|---|---|---|
| 3 x 3 | 2 1/2 x 2 1/2 | 64 х 64 |
| 3 х 4 | 2 1/2 x 3 1/2 | 64 х 89 |
| 3 х 6 | 2 1/2 x 5 1/2 | 64 х 140 |
| 3 х 8 | 2 1/2 x 7 1/4 | 64 х 184 |
| 3 х 10 | 2 1/2 x 9 1/4 | 64 х 235 |
| 3 х 12 | 2 1/2 x 11 1/4 | 64 х 286 |
Североамериканский стандарт пиломатериалов для 4-х видов
| Номинальный размер (дюймы) | Фактический размер (дюймы) | Фактический размер (мм) |
|---|---|---|
| 4 х 4 | 3 1/2 x 3 1/2 | 89 х 89 |
| 4 х 6 | 3 1/2 x 5 1/2 | 89 х 140 |
| 4 х 8 | 3 1/2 x 7 1/4 | 89 х 184 |
| 4 х 10 | 3 1/2 x 9 1/4 | 89 х 235 |
| 4 х 12 | 3 1/2 x 11 1/4 | 89 х 286 |
Североамериканский стандарт пиломатериалов 6
| Номинальный размер (дюймы) | Фактический размер (дюймы) | Фактический размер (мм) |
|---|---|---|
| 6 х 6 | 5 1/2 x 5 1/2 | 140 х 140 |
Североамериканский стандарт пиломатериалов 8
| Номинальный размер (дюймы) | Фактический размер (дюймы) | Фактический размер (мм) |
|---|---|---|
| 8 х 8 | 7 1/4 x 7 1/4 | 184 х 184 |
Пиломатериалы хвойных пород, длина
Пиломатериалы хвойных пород имеют несколько стандартных длин, указанных в таблице ниже.
| Длина в футах | Длина в дюймах | Длина в метрах |
|---|---|---|
| 6 футов | 72 дюйма | 1.829 метров |
| 8 футов | 96 дюймов | 2,438 метра |
| 10 футов | 120 дюймов | 3,048 метра |
| 12 футов | 144 дюйма | 3.658 метров |
| 14 футов | 168 дюймов | 4,267 метра |
| 16 футов | 192 дюйма | 4.877 метров |
| 18 футов | 216 дюймов | 5,486 метра |
| 20 футов | 240 дюймов | 6.096 метров |
| 22 фута | 264 дюйма | 6.706 метров |
| 24 фута | 288 дюймов | 7.315 метров |
Размеры пиломатериалов твердых пород
Пиломатериалы лиственных пород калибруются в зависимости от того, сколько сторон покрыто поверхностью. Поверхность относится к процессу отделки, при котором пиломатериал сглаживается и удаляются все следы от пилы.
В Северной Америке пиломатериалы из твердых пород древесины обычно указываются по четвертной системе, где доска определяется по ее толщине в четверти дюйма.Например, обрезка из твердой древесины, толщина которой в итоге составляет чуть более 1 дюйма (с двух сторон поверхности), называется доской с пятью четвертями (5/4).
Ширина доски из твердых пород дерева может быть разной. В большинстве случаев доски из твердой древесины бывают произвольной ширины, чтобы плотник разорвал их до нужного размера. Однако в некоторых случаях, например, в хозяйственных магазинах с большими ящиками, доски имеют размерную ширину, аналогичную ширине мягкой древесины. Желательно проконсультироваться с вашим подрядчиком или поставщиком пиломатериалов перед окончательной доработкой деталей проекта, чтобы вы не удивились тому, что вы получите.
| Номинальный размер | Грубый размер | Фактический размер: 1 сторона с поверхностью | Фактический размер: 2 стороны поверхности |
|---|---|---|---|
| – | 1/2 дюйма | 3/8 дюйма (9,5 мм) | 5/16 дюйма (7,9 мм) |
| – | 5/8 дюйма | 1/2 дюйма (13 мм) | 7/16 дюйма (11 мм) |
| – | 3/4 дюйма | 5/8 дюйма (16 мм) | 9/16 дюйма (14 мм) |
| 4/4 дюйма | 1 дюйм | 7/8 дюйма (22 мм) | 13/16 дюйма (21 мм) |
| 5/4 дюйма | 1 1/4 дюйма | 1 1/8 дюйма (29 мм) | 1 1/16 дюйма (27 мм) |
| 6/4 дюйма | 1 1/2 дюйма | 1 3/8 дюйма (35 мм) | 1 5/16 дюйма (33 мм) |
| 8/4 дюйма | 2 дюйма | 1 13/16 дюйма (46 мм) | 1 3/4 дюйма (44 мм) |
| 12/4 дюйма | 3 дюйма | 2 13/16 дюйма (71 мм) | 2 3/4 дюйма (70 мм) |
| 16/4 дюйма | 4 дюйма | 3 13/16 дюйма (97 мм) | 3 3/4 дюйма (95 мм) |
Клееный брус Размеры
Следующая таблица взята из публикации Американского института деревянного строительства «Стандартные технические условия на конструкционный клееный брус лиственных пород» .
ANSI / AITC A190.1-1992 позволяет клееную древесину любой ширины и глубины. Стандартная ширина указана в вышеприведенной публикации, но при необходимости может быть изменена. Доступен широкий диапазон глубин, многие из которых не могут перечислить здесь, поэтому, пожалуйста, свяжитесь с вашим местным производителем для получения дополнительной информации об их предложениях — обычно глубины начинаются от 6 дюймов и доходят до 30 дюймов и более. Конечно, длина подбирается для каждой работы.
| Номинальная ширина | Фактическая готовая ширина |
|---|---|
| 3 « | 2 1/2 « |
| 4 « | 3 1/8 дюйма или 3 1/2 дюйма |
| 6 « | 5 1/8 дюйма или 5 1/2 дюйма |
| 8 « | 6 3/4 « |
| 10 « | 8 3/4 дюйма |
| 12 « | 10 3/4 дюйма |
| 14 « | 12 1/4 « |
| 16 « | 14 1/4 « |
Цельнопиленая тяжелая древесина — Канадский совет по древесине
Цельнопиленные тяжелые деревянные балки преимущественно используются в качестве основных конструктивных элементов при строительстве столбов и балок.Термин «тяжелая древесина» используется для описания массивных пиломатериалов, которые имеют наименьший размер поперечного сечения 140 мм (5-1 / 2 дюйма) или более. Древесина больших размеров обеспечивает повышенную огнестойкость по сравнению с объемной древесиной и может использоваться для удовлетворения требований к конструкции из тяжелой древесины, изложенных в Части 3 Национального строительного кодекса Канады.
Пиломатериалы производятся в соответствии с CSA O141 Пиломатериалы хвойных пород и сортируются в соответствии со Стандартными правилами классификации канадских пиломатериалов NLGA.
Есть две категории пиломатериалов; прямоугольные «Балки и стрингеры» и квадратные «Столбы и бревна». Балки и стрингеры, больший размер которых превышает меньший размер более чем на 51 мм (2 дюйма), обычно используются в качестве изгибаемых элементов, тогда как стойки и бревна, больший размер которых превышает меньший размер на 51 мм (2 дюйма) или меньше. , обычно используются как столбцы.
Пиломатериалы имеют размер от 140 до 394 мм (от 5-1 / 2 до 15-1 / 2 дюйма). Наиболее распространенные размеры варьируются от 140 x 140 мм (5-1 / 2 x 5-1 / 2 дюйма) до 292 x 495 мм (11-1 / 2 x 19-1 / 2 дюйма) при длине от 5 до 9 м. (От 16 до 30 футов).Размеры до 394 x 394 мм (15-1 / 2 x 15-1 / 2 дюйма) обычно доступны из Западной Канады в комбинациях пород Дугласская пихта-лиственница и Подол-пихта. Пиломатериалы из комбинаций ель-сосна-пихта (S-P-F) и северных пород доступны только меньшего размера. Можно приобрести пиломатериалы длиной до 9,1 м (30 футов), но наличие пиломатериалов большого размера и длины всегда следует согласовывать с поставщиками перед указанием. Таблица доступных размеров древесины приведена ниже.
Обе категории деревянных балок, балки и стрингеры, а также стойки и бревна, содержат три класса напряжений: выберите Structural, No.1 и 2, а также два класса без напряжений (Standard и Utility). Классам напряжений присваиваются расчетные значения для использования в качестве элементов конструкции. Маркам без напряжений не присвоены расчетные значения.
№ 1 или № 2 — наиболее распространенные марки, указанные для конструкционных целей. № 1 может содержать различное количество Select Structural в зависимости от производителя. В отличие от пиломатериалов канадских размеров, существует разница между расчетными значениями для классов №1 и №2 для пиломатериалов. Выберите «Структурный», если требуется высочайшее качество внешнего вида и прочности.
Классам Standard и Utility не присвоены проектные значения. Древесина этих сортов разрешена для использования в конкретных приложениях строительных норм, где высокая прочность не важна, например, в блокировке или коротких связях.
Поперечная распиловка может повлиять на сорт древесины в категории «Балки и стрингеры», поскольку допустимый размер сучка варьируется по длине куска (на концах допускается сучок большего размера, чем посередине). При поперечной резке пиломатериалы должны быть подвергнуты повторной классификации.
Древесина обычно не маркируется (маркируется штампом), и для подтверждения этой марки можно получить сертификат завода.
Большой размер древесины делает сушку в печи непрактичной из-за напряжений при сушке, которые могут возникнуть из-за разного содержания влаги внутри и снаружи древесины. По этой причине пиломатериалы обычно обрабатываются в зеленый цвет (содержание влаги выше 19 процентов), а содержание влаги в пиломатериалах при доставке будет зависеть от количества воздуха, прошедшего сушку.
Как и размерная древесина, древесина начинает давать усадку, когда ее влажность падает ниже примерно 28 процентов. Древесина, выставленная на открытом воздухе, обычно дает усадку от 1,8 до 2,6 процента по ширине и толщине, в зависимости от породы. Древесина, используемая в закрытых помещениях, где воздух часто более сухой, испытывает большую усадку — от 2,4 до 3,0 процента по ширине и толщине. Изменение длины в любом случае незначительно. При проектировании и строительстве следует учитывать ожидаемую усадку.При проектировании соединений следует также учитывать усадку.
Незначительные трещины на поверхности древесины обычны как во влажных, так и в сухих условиях эксплуатации. Эти проверки поверхности были учтены при определении проектной прочности. Проверки в столбцах не имеют структурного значения, если проверка не перерастет в сквозное разделение, которое разделит столбец.
Для получения дополнительной информации см. Следующие ресурсы:
Гильдия лесорубов
Международная ассоциация строителей бревен
BC Ассоциация производителей бревен и деревянных конструкций
Руководство для начинающих по размерам древесины (номинальные и фактические)
Размеры дерева сбивают с толку! Почему 2 × 4 не 2 на 4 дюйма? Я рассказываю, почему реальные размеры древесины различаются, чтобы вы могли понять, что и как покупать.
Номинальные и фактические размеры древесиныДеревообработка иногда может сбивать с толку. Специально для начинающих мастеров по дереву. Нужно выучить так много чисел и терминов. Я понимаю, что легко потеряться. Сегодня мы узнаем, почему 2 × 4 — это не 2 на 4 дюйма, и я поделюсь полезными советами о размерах древесины.
Связано: Руководство по деревообработке для начинающих
Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта.Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами. Использование этих ссылок бесплатно. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.
Прежде чем мы перейдем к , чтобы понять размеры древесины , обязательно нажмите кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень , наполненный полезными хитростями с отверстиями в кармане , экономия места идей для мастерских , умные Советы своими руками и многое другое!
Что означают цифры в размерах древесины?
Мы часто видим, что планы деревообработки требуют доски типа 2x4x8 (произносится как два на четыре на восемь или просто два на четыре).
Давайте подробнее рассмотрим 2 × 4 × 8 и разберем, что означает каждое число. Первое число (2) относится к толщине платы в дюймах. Второе число (4) относится к шириной платы в дюймах. Третье число (8) относится к длине доски в футах.
Итак, это первое, что сбивает с толку при понимании размеров древесины. Толщина и ширина доски измеряются в дюймах, а длина — в футах
.Но это еще не все.Если мы измерим 2 × 4 × 8, мы увидим, что на самом деле он имеет размеры 1–1½ дюйма × 3–1½ дюйма × 8 футов. Это сбивает с толку. Почему 2 × 4 не 2 на 4 дюйма? Чтобы ответить на этот вопрос, нам нужно посмотреть на разницу между пиломатериалами номинального размера и размерными пиломатериалами .
Вернуться к содержанию
Что такое номинальная древесина?
Номинальный пиломатериал необделанных досок. Размеры номинального пиломатериала — это размер доски , до он был гладко строган до своих окончательных размеров.
После распиловки дерева бревно фрезеруется или черново распиливается до нужной толщины и ширины. Поверхность штатного пиломатериала имеет следы пилы, на ощупь она шероховатая.
В прошлом номинальный размер 2 × 4 должен был быть грубо обрезан до размера 2 на 4 дюйма. Затем пиломатериалу дали высохнуть на воздухе. По мере высыхания древесина становится меньше. Он больше всего сжимается по ширине.
Когда древесина высохла, с помощью строгального станка выровняли доску со всех четырех сторон. Рубанок имеет вращающуюся режущую головку.Режущая головка вращается и удаляет часть дерева. Это удалит следы от пилы и сгладит доску.
Между процессами сушки и строгания доска 2 × 4 имела конечный размер 1–1 / 2 на 3–1 / 2 дюйма.
Современные технологии и сушка в печи (а не воздушная сушка) позволили резать современные номинальные пиломатериалы размером менее 2 на 4 дюйма, но окончательный размер доски по-прежнему составляет 1-½ дюйма на 3-½ дюйма. То же самое и с досками других размеров. Фактический размер досок, таких как 1×3, 1×4, 1×6 и т. Д., меньше их номинальных размеров.
Обычные пиломатериалы или необработанные пиломатериалы доступны на лесопилках. Мы можем фрезеровать необработанные пиломатериалы до конечных размеров с помощью строгального станка и фуганка. Или, чаще, домашние мастера покупают габаритные пиломатериалы, которые уже обработаны до стандартных размеров.
Вернуться к содержанию
Что такое габаритные пиломатериалы?
Доска обрезная — это древесина строганная. Следы от пилы были удалены, и доска стала гладкой.Размерный пиломатериал нарезается на стандартных толщин и ширины.
Размерная доска — это фактический размер доски , но номинальный размер — это размер, который мы видим напечатанным или маркированным на дереве. Другими словами, мы покупаем доску номинального размера 2 × 4, но размерный или фактический размер составляет 1–1½ дюйма на 3–½ дюйма.
Габаритные пиломатериалы — это древесина, которую мы обычно покупаем для наших домашних хозяйственных проектов в крупных магазинах товаров для дома.
Вернуться к содержанию
Почему номинальные и фактические размеры отличаются?
Теперь мы лучше понимаем разницу между номинальными и габаритными пиломатериалами.
Номинальный пиломатериал необработанный досок. Номинальный размер 2 × 4 — это грубая распиловка примерно до 2 на 4 дюйма.
Габаритный пиломатериал — готовые доски. Доска номинального размера 2 × 4 была строгана до конечного размера 1 — ½ дюйма на 3 — ½ дюйма. Готовые доски — это фактического размера и дерева, из которого мы строим наши проекты своими руками.
Номинальный размер является стандартом для маркировки габаритных пиломатериалов , а не фактическим размером готовой доски.
Вернуться к содержанию
Мягкая древесина и лиственная древесина
Размеры древесины еще больше сбивают с толку, когда мы сравниваем мягкую и твердую древесину.
Что такое хвойные породы?American Hardwoods ™ определяет мягкую древесину как «конусообразные» деревья, у которых иглы, а не листья. Хвойные породы дерева, с которыми мы обычно работаем, — это сосна и кедр.
Хвойные породы мягкие. Они легко мнутся. Многие мягкие породы дерева действительно будут вмятины, если мы будем вдавливать в них ногти.
Что такое древесина твердых пород?American Hardwoods ™ определяет древесину лиственных пород как «лиственные деревья с широкими листьями, которые дают плоды или орехи и обычно переходят в состояние покоя зимой». Обычно мы работаем с твердыми породами древесины дуба, клена и тополя.
Как и следовало ожидать, древесина твердых пород намного тверже, чем древесина мягких пород. Их нелегко помять. Было бы трудно оставить вмятину на поверхности, если бы мы попытались вонзить ногти в твердую древесину.
Вернуться к содержанию
Пиломатериалы хвойных пород
Хвойные породы продаются в габаритных размерах или стандартных , но имеют номинальные размеры, такие как 1 × 4 или 2 × 4.Обычно они продаются шт. или линейной опорой.
Вот несколько обычных габаритных досок, которые мы часто видим на чертежах деревообработки.
1x Размеры дерева| НОМИНАЛЬНЫЙ РАЗМЕР (ДЮЙМЫ) | ФАКТИЧЕСКИЙ РАЗМЕР (ДЮЙМЫ ) | ФАКТИЧЕСКИЙ РАЗМЕР (МЕТРИЧЕСКИЙ × 900) |
| 19 × 38 мм | ||
| 1 × 3 | 3/4 ″ × 2-1 / 2 ″ | 19 × 64 мм |
| 1 × 4 | 3/4 ″ × 3-1 / 2 ″ | 19 × 89 мм |
| 1 × 5 | 3/4 ″ × 4-1 / 2 ″ | 19 × 114 мм |
| 1 × 6 | 3/4 ″ × 5-1 / 2 ″ | 19 × 140 мм |
| 1 × 8 | 3/4 ″ × 7-1 / 4 ″ | 19 × 184 мм |
| 1 × 10 | 3/4 ″ × 9-1 / 4 ″ | 19 × 235 мм |
| 1 × 12 | 3/4 ″ × 11-1 / 4 ″ | 19 × 286 мм |
| НОМИНАЛЬНЫЙ РАЗМЕР (ДЮЙМЫ) | ФАКТИЧЕСКИЙ РАЗМЕР (ДЮЙМЫ ) | ФАКТИЧЕСКИЙ РАЗМЕР (МЕТРИЧЕСКИЙ) |
| 2 × 2 900 / 2 ″ × 1-1 / 2 ″ | 38 × 38 мм | |
| 2 × 3 | 1-1 / 2 ″ × 2-1 / 2 ″ | 38 × 64 мм |
| 2 × 4 | 1-1 / 2 ″ × 3-1 / 2 ″ | 38 × 89 мм |
| 2 × 6 | 1-1 / 2 ″ × 5-1 / 2 ″ | 38 × 140 мм |
| 2 × 8 | 1-1 / 2 ″ × 7-1 / 4 ″ | 38 × 184 мм |
| 2 × 10 | 1-1 / 2 ″ × 9-1 / 4 ″ | 38 × 235 мм |
| 2 × 12 | 1-1 / 2 ″ × 11-1 / 4 ″ | 38 × 286 мм |
Вернуться к содержанию
Пиломатериалы твердых пород
Лиственные породы продаются иначе, чем хвойные.Размеры твердой древесины в зависимости от того, сколько сторон было обработано или отполировано. Доска из твердой древесины может иметь одностороннюю (S1S) или двухстороннюю (S2S) поверхность.
Древесина лиственных пород обычно продается на опоре для доски , а не на штучной или линейной опоре, как древесина мягких пород. Ноги доски — это измерение, основанное на объеме.
Один фут доски равен 144 кубическим дюймам дерева. Доска толщиной 1 дюйм, шириной 12 дюймов и длиной 12 дюймов (1 × 12 × 12) равна 144 кубическим дюймам или 1 футу доски.
Лиственных пород также обычно продается поквартально. Каждая четверть равна ¼ дюйма толщины. Другими словами, доска 4/4 (произносится как четыре четверти) имеет толщину около 1 дюйма. Доска 4/4, покрытая с одной стороны (S1S), будет иметь толщину около 7/8 ″. Доска 4/4, покрытая с двух сторон (S2S), будет иметь толщину около 13/16 дюйма.
Лиственные породы обычно продаются произвольной ширины, но они также могут продаваться и со стандартной шириной, как мягкие породы. Мой местный лесной склад продает обычные лиственные породы, такие как дуб, клен и красное дерево, с размерной шириной, как хвойные породы, но они продают экзотические лиственные породы с произвольной шириной.
| РАЗМЕР ЧЕТВЕРТИ (ДЮЙМЫ) | НОМИНАЛЬНЫЙ РАЗМЕР (ДЮЙМЫ) | ФАКТИЧЕСКИЙ РАЗМЕР S1S | ФАКТИЧЕСКИЙ РАЗМЕР — | 1/2 ″ | 3/8 ″ (10 мм) | 5/16 ″ (8 мм) |
| — | 5/8 ″ | 1/2 ″ (13 мм) | 7/16 ″ (11 мм) | |||
| — | 3/4 ″ | 5/8 ″ (16 мм) | 9/16 ″ (14 мм) | |||
| 4/4 | 1 ″ | 7/8 ″ (22 мм) | 13/16 ″ (21 мм) | |||
| 5/4 | 1-1 / 4 ″ | 1-1 / 8 ″ (29 мм) | 1 -1/16 ″ (27 мм) | |||
| 6/4 | 1-1 / 2 ″ | 1-3 / 8 ″ (35 мм) | 1-5 / 16 ″ (33 мм) | |||
| 8/4 | 2 ″ | 1-13 / 16 ″ (46 мм) | 1-3 / 4 ″ (44 мм) | |||
| 12/4 | 3 ″ | 2-13 / 16 ″ (71 мм) | 2-3 / 4 ″ (70 мм) | |||
| 16/4 | 4 ″ | 3–13 / 16 ″ (97 мм) | 3–3 / 4 ″ (95 мм) |
Вернуться к содержанию
Толщина фанеры
Обычный размер фанерных листов составляет 4 фута на 8 футов и 2 фута на 4 фута, но доступны и другие размеры.Большая часть фанеры также имеет номинальную и фактическую толщину. Обычная номинальная толщина фанеры составляет ⅛ дюйма, ¼ дюйма, ½ дюйма и дюйма.
Шлифовка или сглаживание фанерного листа в процессе производства позволяет удалить около 1/32 дюйма материала. Это означает, что кусок фанеры толщиной ¼ дюйма на самом деле будет иметь толщину около 7/32 дюйма.
Вернуться к содержанию
Последние мысли
Размеры дерева могут сбивать с толку.Сегодня мы узнали, почему номинальные и фактические размеры дерева различаются и почему 2 × 4 — это не 2 на 4 дюйма. Номинальный пиломатериал — это необработанные доски. Габаритный пиломатериал — это готовые доски. Номинальные размеры являются стандартом для измерения размерных пиломатериалов.
Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны, и я тоже! Спасибо — Скотт
Понимание фактического vs.Номинальные размеры пиломатериалов
Если вы новичок в покупке пиломатериалов из хвойных и твердых пород древесины для поделок или работ по благоустройству дома, первое, что вы заметите, это то, что размеры, по которым продается древесина (так называемые номинальные размеры ), не совпадают с фактические измерения. Кусок сосны 1 x 4, например, на самом деле имеет толщину 3/4 дюйма и ширину 3 1/2 дюйма, в то время как каркасный стержень 2 x 4 фактически имеет толщину около 1 1/2 дюйма и ширину 3 1/2 дюйма.
Чтобы еще больше запутать ситуацию, стандарты калибровки древесины лиственных пород отличаются от стандартов древесины хвойных пород, и древесина твердых пород обычно продается в единицах объема, известных как подошва доски, а не в единицах размера доски. Все это может сбить с толку, когда вы покупаете пиломатериалы для выполнения проекта с точными размерами.
Номинальные и фактические размеры размерной древесины
Термин «размерная древесина» используется с породами древесины хвойных пород (например, сосна или пихта), которые используются в строительстве для изготовления каркасов и других столярных работ.Причины, по которым номинальный размер этого пиломатериала (так называемый пиломатериал) больше фактических размеров, связаны с исторической практикой в лесной промышленности.
Первоначально доска 2 x 4 была вырезана как грубая зеленая доска размером ровно 2 x 4 дюйма, но к тому времени, когда доски были высушены и строганы, доски стали меньше, приближаясь к теперь стандартным размерам 2 x 4 1. Размер 1/2 x 3 1/2 дюйма. В современных методах обработки пиломатериалов размер досок уже не равен 2 x 4 дюйма при первой резке, но современные методы сушки и строгания по-прежнему оставляют доску толщиной 1 1/2 дюйма и шириной 3 1/2 дюйма.Старый стандарт называния этой доски 2 x 4 все еще остается, даже несмотря на то, что в сегодняшней практике деревообработки доска никогда не была размером 2 x 4 дюйма.
Фактические и номинальные размеры для стандартных размеров пиломатериалов:
| Номинальный размер | Фактический размер |
|---|---|
| 1 х 2 | 3/4 x 1 1/2 дюйма (19 x 38 мм) |
| 1 х 3 | 3/4 x 2 1/2 дюйма (19 x 64 мм) |
| 1 х 4 | 3/4 x 3 1/2 дюйма (19 x 89 мм) |
| 1 х 5 | 3/4 x 4 1/2 дюйма (19 x 114 мм) |
| 1 х 6 | 3/4 x 5 1/2 дюйма (19 x 140 мм) |
| 1 х 8 | 3/4 x 7 1/4 дюйма (19 x 184 мм) |
| 1 х 10 | 3/4 x 9 1/4 дюйма (19 x 235 мм) |
| 1 х 12 | 3/4 x 11 1/4 дюйма (19 x 286 мм) |
| 2 х 2 | 1 1/2 x 1 1/2 дюйма (38 x 38 мм) |
| 2 x 3 | 1 1/2 x 2 1/2 дюйма (38 x 64 мм) |
| 2 х 4 | 1 1/2 x 3 1/2 дюйма (38 x 89 мм) |
| 2 х 6 | 1 1/2 x 5 1/2 дюйма (38 x 140 мм) |
| 2 х 8 | 1 1/2 x 7 1/4 дюйма (38 x 184 мм) |
| 2 х 10 | 1 1/2 x 9 1/4 дюйма (38 x 235 мм) |
| 2 х 12 | 1 1/2 x 11 1/4 дюйма (38 x 286 мм) |
| 4 х 4 | 3 1/2 x 3 1/2 дюйма (89 x 89 мм) |
| 4 х 6 | 3 1/2 x 5 1/2 дюйма (89 x 140 мм) |
| 6 х 6 | 5 1/2 x 5 12 дюймов (140 x 140 мм) |
Усадка более выражена в поперечном направлении (поперек волокон), чем в продольном (относительно волокон), поэтому доска, продаваемая как 8 футов 2 x 4, обычно очень близка к полным 8 футам в длину.
Калибровка древесины твердых пород
Стандарты размеров, используемые для пиломатериалов из твердых пород древесины (таких как дуб, клен, береза и красное дерево), используемых в прекрасной мебели и мебели, немного запутаны. Используются не только разные эталоны, но и размер зависит от того, с одной стороны (S1S) или с двух сторон (S2S) используется заготовка.
| Номинальная толщина | S1S | S2S |
|---|---|---|
| 1/2 дюйма | 3/8 дюйма (9.5 мм) | 5/16 дюйма (7,9 мм) |
| 5/8 дюйма | 1/2 дюйма (13 мм) | 7/16 дюйма (11 мм) |
| 3/4 дюйма | 5/8 дюйма (16 мм) | 9/16 дюйма (14 мм) |
| 1 (4/4) дюйма | 7/8 дюйма (22 мм) | 13/16 дюйма (21 мм) |
| 1 1/4 (5/4) дюйма | 1 1/8 дюйма (29 мм) | 1 1/6 дюйма (27 мм) |
| 1 1/2 (6/4) дюйма | 1 3/8 дюйма (35 мм) | 1 5/16 дюйма (33 мм) |
| 2 (8/4) дюйма | 1 13/16 дюйма (46 мм) | 1 3/4 дюйма (44 мм) |
| 3 (12/4) дюйма | 2 13/16 дюйма (71 мм) | 2 3/4 дюйма (70 мм) |
| 4 (16/4) дюйма | 3 13/16 дюйма (97 мм) | 3 3/4 дюйма (95 мм) |
Древесина лиственных пород редко продается в стандартных размерах, как древесина хвойных пород.Вместо этого поставщики обычно продают древесину лиственных пород в единицах объема, известных как дощатый фут . Один фут доски равен 144 кубическим дюймам дерева. Другими словами, доска толщиной 1 дюйм, шириной и длиной 12 дюймов содержит один дощатый фут пиломатериалов из твердой древесины.
Кроме того, древесина лиственных пород может быть продана в кв. . Каждая четверть относится к толщине 1/4 дюйма, что означает, что доска 5/4 имеет толщину примерно 1 1/4 дюйма. Если для вашего проекта требуется кусок толщиной ровно 1 дюйм, вы захотите приобрести доску 5/4 и фрезеровать ее до нужного размера с помощью фуганка / строгального станка.
Фанера
Фанера обычно продается в виде листов размером 4 x 8 футов. Чаще всего номинальная толщина фанеры составляет 1/2 дюйма и 3/4 дюйма, но, опять же, фактические размеры немного отличаются. Лист фанеры толщиной 1/2 дюйма действительно имеет толщину 15/32 дюйма, а лист толщиной 3/4 дюйма — 23/32 дюйма.
Фанера классифицируется таким образом, чтобы каждая поверхность была оценена по шкале A, B, C или D, где A соответствует самой гладкой шлифованной поверхности. Например, фанера AA имеет мебельную отделку с обеих сторон, в то время как фанера BC будет иметь класс B с одной стороны и C — с другой.
Габаритные размеры пиломатериалов для строительства и реконструкции
Габаритный брус — структурный элемент, отвечающий почти за каждый тип строящегося сегодня жилого дома. Габаритные пиломатериалы являются двигателем домостроительной промышленности США с оборотом почти 200 миллиардов долларов, и почти все полагаются на габаритные пиломатериалы.
Но как работают размерные пиломатериалы и почему размерные пиломатериалы так важны в нашей повседневной жизни?
Что такое габаритные пиломатериалы?
Габаритные пиломатериалы — это пиломатериалы, обрезанные по заранее определенным стандартным размерам.Габаритные размеры пиломатериалов относятся к глубине и ширине, а не к длине.
Размерные пиломатериалы распиливаются, строгаются, а иногда и подвергаются дальнейшей шлифовке, чтобы сразу же подготовить их для многих применений. Габаритные пиломатериалы являются наиболее распространенным типом пиломатериалов, используемых для строительства, потому что их последовательные размеры позволяют строителям использовать их взаимозаменяемо по всему дому.
Стандартизация также означает, что строители или домашние мастера по всей стране используют пиломатериалы одинакового размера.Два на четыре с фактическим размером 1 1/2 дюйма на 3 1/2 дюйма в одном штате будет точно таким же, как два на четыре по всей стране. Современный дом был бы невозможен без габаритного бруса.
Основы габаритных пиломатериалов
- Пиломатериалы, обрезанные до стандартной ширины и глубины, но не до длины.
- Пиломатериалы типовых размеров: два на четыре и четыре на четыре.
- Листовой прокат не считается габаритным пиломатериалом.
- Номинальные и фактические размеры отличаются, за исключением некоторых старых домов.
- Номинальный размер — это название пиломатериала: например, два на четыре.
- Фактический размер — это размер: 1 1/2 дюйма на 3 1/2 дюйма, например
Габаритные пиломатериалы и современное здание
Термин «размерная древесина» стал популярным в начале 20-го века, чтобы отличать пиломатериалы, обрезанные до заданных размеров, от других видов древесины, таких как шнуровая древесина для каминов. В течение этого периода строительная промышленность стремилась контролировать расходы и минимизировать отходы путем разработки стандартных размеров и сортов строительной древесины.Однако наиболее значительным был быстрый переход от стоечно-балочного стиля каркаса дома к более эффективному стилю каркаса из воздушных шаров.
Для среднего мастера самые длинные и тонкие пиломатериалы, которые будут использоваться для строительства, считаются размерными пиломатериалами. Другие типы пиломатериалов, такие как фанера и другие листовые материалы, имеют предписанные стандартные размеры, но не называются размерными пиломатериалами.
При покупке строительных материалов редко бывает необходимо использовать термин размерный пиломатериал.Все пиломатериалы, которые вы купите в Home Depot, Lowe’s или в других магазинах товаров для дома или хозяйственных товаров, уже будут обрезаны до заранее определенных размеров.
Номинальный размер по сравнению с фактическим размером Габаритные пиломатериалы
Все габаритные пиломатериалы имеют как номинальные, так и фактические размеры. Самый известный вид размерной древесины — это брус два на четыре. Из-за толщины пильного полотна и дополнительных процессов фрезерования получаемый продукт размером два на четыре не имеет размера 2 на 4 дюйма. Вместо этого это 1 1/2 дюйма на 3 1/2 дюйма.
Подсказка
Одно практическое правило для быстрого расчета фактической ширины пиломатериалов: вычтите 1/2 дюйма из номинальной ширины для всех досок, за исключением досок с номинальной шириной в 1 дюйм. Для плат номиналом 1 дюйм вычтите 1/4 дюйма.
Иногда бывает сложно запомнить разницу между номинальными и фактическими размерами. Даже опытные плотники или мастера могут с трудом запомнить истинную ширину полотна два на десять. Как правило большого пальца:
Номинальный размер пиломатериалов
Номинал — это розыгрыш и простой способ запомнить его.Номинальный означает имя или, в этом смысле, существующий только в названии.
Итак, размер два на четыре, который в физическом, реальном смысле составляет 1 1/2 дюйма на 3 1/2 дюйма, составляет всего по названию 2 дюйма на 4 дюйма. По сути, мы говорим, что применили к доске определенный псевдоним, но этот псевдоним неточно описывает физический смысл доски.
Фактические размеры пиломатериалов
Фактический размер такой же реальный и реальный, как если бы вы использовали рулетку или линейку для измерения размеров приклада.Фактический размер от 1/4 дюйма до 3/4 дюйма меньше номинального размера.
Стандартные размеры пиломатериалов
Хвойные породы дерева, такие как пихта Дугласа, ель или Подол (смесь пихты западного и амабилис) , используемые для каркаса зданий, имеют следующие номинальные и фактические размеры. Эти размеры не относятся к доскам из клееного шпона, древесине твердых пород или половицам.
| Размерные пиломатериалы: номинальный размер по сравнению сФактический размер | |
|---|---|
| Номинальный размер | Фактический размер |
| Два на четыре или 2 x 4 | 1 1/2 дюйма x 3 1/2 дюйма |
| Два на шесть или 2 x 6 | 1 1/2 дюйма x 5 1/2 дюйма |
| Два на восемь или 2 x 8 | 1 1/2 дюйма x 7 1/4 дюйма |
| Два на десять или 2 x 10 | 1 1/2 дюйма x 9 1/4 дюйма |
| По одному или 1 x 2 | 3/4 дюйма x 1 1/2 дюйма |
| По очереди или 1 x 3 | 3/4 дюйма x 2 1/2 дюйма |
| По очереди или 1 x 4 | 3/4 дюйма x 3 1/2 дюйма |
Размерная длина пиломатериалов
Применительно к термину размерные пиломатериалы размеры относятся только к ширине и глубине.Таким образом, размерная доска размером два на четыре может иметь длину, например, 12 футов, но эта длина не учитывается в размерах. Длина рассматривается отдельно.
Длины обычно указываются последним числом. Типичное размерное обозначение пиломатериалов может быть таким: «2 дюйма x 4 дюйма x 8 футов».
Это может сбивать с толку, потому что это смесь номинальных и фактических размеров. Первые два числа (2 дюйма и 4 дюйма) — это номинальная ширина и глубина пиломатериала. Как указывалось ранее, их фактические размеры составляют 1 1/2 дюйма и 3 1/2 дюйма.
Тем не менее, длина размерного запаса всегда выражается как фактических размеров . Итак, фактическая длина доски в этом примере составляет 8 футов. Если взять это «2 дюйма x 4 дюйма x 8 футов». Доска домой, его размеры будут составлять 1 1/2 дюйма на 3 1/2 дюйма на 8 футов.
Когда номинальные и фактические размеры совпадают
В редких случаях номинальные и фактические размеры совпадают. Любой, кто сносит особенно старый дом, возможно, уже сталкивался с этим раньше.
Фактические габаритные размеры с годами изменились.Это может вызвать недоумение для мастера по удалению стены в доме, построенном до середины 20 века. Например, многие старые дома имеют номинальные размеры два на четыре, которые на самом деле составляют 2 дюйма на 4 дюйма. Такой инвентарь сложно повторно использовать для других целей в доме.
Ярким примером этой трудности являются стены, построенные с использованием нынешних номинальных стоек два на четыре, которые на самом деле имеют размер 1 1/2 на 3 1/2 дюйма. Ремонт или объединение этой стенной системы со старыми стенами два на четыре, которые на самом деле составляют 2 дюйма на 4 дюйма, приведет к тому, что части стены выступят на дополнительные полдюйма.
EN 336 и стандартные размеры для Великобритании
Национальное приложение Великобритании к EN336 должно быть восстановлено. Список общедоступных размеров (см. Ниже) все еще актуален? Присылайте любые комментарии на [email protected] до 15 апреля.
В 2013 году был обновлен европейский стандарт EN336. Были внесены изменения, которые изменили верхний и нижний пределы ширины и толщины для пиломатериалов, пиломатериалов с квадратными кромками.
- Верхний предел размера в 300 мм был удален, что позволило увеличить поперечное сечение (и допустимые отклонения были добавлены для больших размеров)
- Нижний предел размера с 22 мм был изменен на 6 мм, что позволило уменьшить поперечное сечение (небольшая толщина предназначена для ламинированных изделий)
Это стандарт, на который ссылается EN14081-1 в области применения, поэтому теперь допускается классификация прочности до размеров до 6 мм (но не обязательно на практике).Допустимое уменьшение размеров после классификации (без необходимости повторной классификации) было изменено в EN14081-1: 2016, так что дальнейшее уменьшение не допускается для этих недавно разрешенных малых размеров:
- Не более 5 мм для размеров более или равных 22 мм и до 100 мм
- Не более 10 мм для размеров более 100 мм
… в противном случае толщина 6 мм могла бы быть уменьшена до толщины 1 мм и сохранить сорт — что, очевидно, не годится… особенно с учетом того, что оставшаяся толщина в 1 мм может быть уменьшена до нуля благодаря классу допуска, так как указано в EN336.
Как и прежде, в EN336 есть два класса допуска. В них указывается допустимое отклонение от заданного размера.
«Целевой размер» — это размер, от которого должны быть связаны отклонения (которые в идеале равны нулю). Контрольная влажность 20%.
Отклонение — это разница между фактическим размером и соответствующим заданным размером с учетом фактического содержания влаги.
Изменения размеров из-за содержания влаги также изменились в обновлении EN336.Теперь существуют разные суммы для твердых и мягких пород древесины. Тополь относится к хвойным породам, и, вероятно, есть и другие лиственные породы, которые в этом отношении больше похожи на хвойные. Эта возможность отражена в тексте «если нет доказательств противного». Изменения размеров из-за содержания влаги:
- Хвойные породы и тополь:
- Увеличение толщины и ширины на 0,25% на каждые 1,0% влажности выше 20%, до 30% влажности
- Уменьшение толщины и ширины на 0.25% на каждые 1,0% влажности ниже 20%
- Лиственных пород:
- Увеличение толщины и ширины на 0,35% на каждые 1,0% влажности выше 20%, до 30% влажности
- Уменьшение толщины и ширины на 0,35% на каждые 1,0% влажности ниже 20%
(Ширина и толщина изменяются в зависимости от содержания влаги из-за радиальной и тангенциальной усадки и набухания древесины. Более подробную информацию по этой теме см. В главе 4 Справочника Министерства сельского хозяйства США по древесине)
Существует два класса допусков, указанных в EN336.Они называются просто классом допуска 1 и классом допуска 2. Возможно, нелогично, что именно класс допуска 2 является наиболее близким к целевому размеру. Нижний предел (-) и верхний предел (+) устанавливаются после корректировки на содержание влаги (цель указывается при эталонном значении 20%).
Размер поперечного сечения | Класс допуска 1 | Класс допуска 2 до 100 мм | -1,0 мм и +3,0 мм | -1,0 мм и +1,0 мм от 100 мм до 300 мм | -2,0 мм и +4.0 мм | -1,5 мм и +1,5 мм более 300 мм | -3,0 мм и +5,0 мм | -2,0 мм и +2,0 мм (BS 5534: 2014 планки | -3,0 мм и +5,0 мм | -2,0 мм и +2,0 мм)
Средняя толщина и ширина должны (для обоих классов допуска) быть не меньше заданного размера (с поправкой на содержание влаги). (Размеры измеряются в соответствии с EN1309-1. Это включает не менее трех измерений и выполнение наименьшего из этих измерений для каждого из значений ширины и толщины)
Классы допуска относятся к ширине и толщине.Для длины требуется просто, чтобы фактическая длина была не короче целевой длины. (Если возникает проблема с использованием слишком длинных пиломатериалов, в договоре купли-продажи может быть указан верхний предел).
Термин «целевой размер» предпочтительнее обычных терминов, таких как «базовый размер», «номинальный размер» и «регуляризованный размер», которые имеют очень неопределенное значение. Целевой размер — это тот, который используется в проектных расчетах, и, следовательно, размер, требуемый от поставщика (т.е. указанный в контрактных документах).
Все это было ранее объяснено в Национальном приложении Великобритании к EN336 (см. Версию 2003 г.), но это случайно исчезло, когда был опубликован EN336: 2013. Это Национальное приложение будет восстановлено. Основная полезная функция заключалась в том, чтобы составить список общедоступных размеров в Великобритании.
Обычно доступные длины (в метрах) были перечислены как:
2,40 3,00 3,30 3,60 3,90 4,20 4,50 4,80 5,10 5,40
Размеры бывают трех типов, в зависимости от того, какие (если есть) грани обрабатываются для достижения допуска более высокого класса допуска (TC2):
| пиленая | обработка по ширине | обрабатывается по ширине и толщине Толщина | TC1 | TC1 | TC2 Ширина | TC1 | TC2 | TC2
Если грань обрабатывается с классом допуска 2, целевой размер обычно на 3 или 5 мм меньше, чем был бы, если бы он был с классом допуска 1 (разница удаляется во время обработки).Размеры до 100 мм обычно имеют разницу в 3 мм, а размеры более 100 мм обычно имеют разницу в 5 мм.
Обратите внимание, что при указании древесины вы должны указать, какой класс точности вы хотите. Несмотря на то, что класс допуска 1 обычно получается при распиловке, а класс 2 — при строгании, слова «строганный» или «распиленный» не являются автоматическим соответствием класса допуска.
Стандартные размеры были перечислены следующим образом:
| Ширина (мм) [TC1] | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Толщина (мм) [TC1] | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 300 |
| 22 | Я | ||||||||
| 38 | Я | Я | Я | Я | Я | ||||
| 47 | Я | Я | Я | Я | Я | Я | Я | Я | Я |
| 63 | Я | Я | Я | Я | |||||
| 75 | Я | Я | Я | Я | Я | Я | Я | ||
| 100 | Я | Я | Я | Я | Я | Я | |||
| 150 | Я | Я | |||||||
| 300 | Я | ||||||||
| Ширина (мм) [TC2] | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Толщина (мм) [TC1] | 72 | 97 | 120 | 145 | 170 | 195 | 220 | 245 | 295 |
| 22 | Я | ||||||||
| 38 | Я | Я | Я | Я | Я | ||||
| 47 | Я | Я | Я | Я | Я | Я | Я | Я | Я |
| 63 | Я | Я | Я | Я | |||||
| 75 | Я | Я | Я | Я | Я | Я | Я | ||
| 100 | Я | Я | Я | Я | Я | Я | |||
| 150 | Я | Я | |||||||
| 300 | |||||||||
| Ширина (мм) [TC2] | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Толщина (мм) [TC2] | 72 | 97 | 120 | 145 | 170 | 195 | 220 | 245 | 295 |
| 35 | Я | Я | Я | Я | Я | ||||
| 44 | Я | Я | Я | Я | Я | Я | Я | Я | |
| 60 | Я | Я | Я | Я | |||||
| 72 | Я | Я | Я | Я | Я | Я | Я | ||
| 97 | Я | Я | Я | Я | Я | Я | |||
| 145 | Я | Я | |||||||
| 300 | |||||||||
Кроме того, существуют размеры CLS / ALS (канадские и американские размеры пиломатериалов).
