Размеры гаек гост – ГОСТ 5918-73 Гайки шестигранные прорезные и корончатые класса точности В. Конструкция и размеры (с Изменениями N 1, 2, 3, 4, 5, с Поправкой), ГОСТ от 23 января 1973 года №5918-73

ГОСТ 5927-70* «Гайки шестигранные класса точности А. Конструкция и размеры»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ
КЛАССА ТОЧНОСТИ А

Конструкция и размеры

Hexagon nuts, product grade A.
Construction and dimensions

ГОСТ
5927-70

(СТ СЭВ 3680-82)

Дата введения 01.01.72

в части размера «под ключ» S = 13 мм                                                                                                                                         01.01.73

1. Настоящий стандарт распространяется на шестигранные гайки класса точности А с диаметром резьбы от 1 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 3680-82.

(Измененная редакция, Изм. № 4).

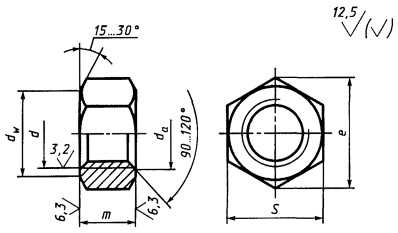

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 3, 4, 6, 7).

3. Резьба - по ГОСТ 24705.

(Измененная редакция, Изм. № 2, 4, 5).

3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.

3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.

3а, 3б. (Введены дополнительно, Изм. № 5).

4. Допускается по соглашению между изготовителем и потребителем изготавливать гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.

(Измененная редакция, Изм. № 2, 5).

5. Технические требования - по ГОСТ 1759.0.

6. (Исключен, Изм. № 2).

7. Масса гаек указана в приложении 1.

8. (Исключен, Изм. № 4).


мм

Номинальный диаметр резьбы d

(1)

(1,4)

1,6

2

2,5

3

(3,5)

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

0,25

0,30

0,35

0,40

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

-

1

1,25

1,5

2

3

Размер «под ключ» S

3,2

4

5

5,5

6

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности е, не менее

3,4

4,3

5,5

6

6,6

7,7

8,8

11,1

14,4

17,8

20,0

23,4

26,8

30,1

33,5

37,7

40,0

45,6

51,3

61,3

72,6

83,9

dа

не менее

1,0

1,4

1,6

2,0

2,5

3

3,5

4,0

5,0

6,0

8,0

10

12

14

16

18

20

22

24

27

30

36

42

48

не более

1,15

1,61

1,84

2,30

2,9

3,45

4,00

4,60

5,75

6,75

8,75

10,8

13,0

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

38,9

45,40

51,80

dw, не менее

2,90

3,60

4,50

5,00

5,40

6,30

7,20

9,00

11,7

14,6

16,6

19,6

22,5

25,3

28,2

31,7

33,6

38,4

43,1

51,5

61,0

70,5

Высота т

1,0

1,3

1,6

2,0

2,4

2,8

3,2

4,7

5,2

6,8

8,4

10,8

12,8

14,8

16,4

18,0

19,8

21,5

23,6

25,6

31,0

34,0

38,0

Примечания:

1. Размеры гаек, заключенные в скобки, применять не рекомендуется.

2. Допускается изготавливать гайки с размерами, указанными в приложении 2.

3. Допускается изготавливать гайки с номинальной высотой т не менее 0,8d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5.


Пример условного обозначения гайки с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:

Гайка М12-6Н.5 (S18) ГОСТ 5927-70

То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:

Гайка М12-6Н.6.А (S18) ГОСТ 5927-70

То же, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка М12´1,25-6Н.12.40Х.016 ГОСТ 5927-70

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных гаек с крупным шагом резьбы

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

1

0,062

5

1,440

20

71,44

1,4

0,057

6

2,573

22

103,15

1,6

0,074

8

5,548

24

122,87

2

0,141

10

10,220

27

175,28

2,5

0,272

12

15,670

30

242,54

3

0,377

14

25,33

36

416,78

3,6

0,497

16

37,61

42

623,88

4

0,800

18

53,27

48

956,20

Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 3, 6).

ПРИЛОЖЕНИЕ 2

Справочное

Размеры в мм

Номинальный диаметр резьбы d

10

12

14

22

Размер «под ключ» S

17

19

22

32

Диаметр описанной окружности е, не менее

18,9

21,1

24,5

35,7

dw, не менее

15,6

17,4

20,6

30,0

Теоретическая масса 1000 шт. гаек с крупным шагом резьбы, кг »

12,06

18,40

28,91

85,67

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178

3. Стандарт полностью соответствует СТ СЭВ 3680-82

4. ВЗАМЕН ГОСТ 5927-62

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

7. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)



files.stroyinf.ru

ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкции и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ
КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Hexagon nuts , product grade B .
Construction and dimensions

ГОСТ
5915-70*

(СТ СЭВ 3683-82)

Взамен
ГОСТ 5915-62

Постановлением Государственного комитета стандартов , мер и измерительных приборов при Совете Министров СССР 18 февраля 1970 г. № 178 срок введения установлен

с 01.07.72

в части размера «под ключ» S = 16, 18, 21, 34 мм

с 01.01.91

1 . Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1 , 6 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 3683-82.

(Измененная редакция , Изм. № 4).

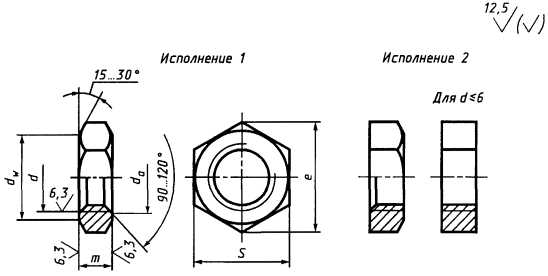

2 . Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.


Номинальный размер резьбы d

1 ,6

2

2 ,5

3

(3 ,5)

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

0 ,35

0 ,40

0 ,45

0 ,50

0 ,60

0 ,70

0 ,80

1

1 ,25

1 ,5

1 ,75

2

2 ,5

3

3 ,5

4

4 ,5

5

мелкий

-

1

1 ,25

1 ,5

2

3

Размер «под ключ» S

3 ,2

4 ,0

5 ,0

5 ,5

6

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности е , не менее

3 ,3

4 ,2

5 ,3

5 ,9

6 ,4

7 ,5

8 ,6

10 ,9

14 ,2

17 ,6

19 ,9

22 ,8

26 ,2

29 ,6

33 ,0

37 ,3

39 ,6

45 ,2

50 ,9

60 ,8

71 ,3

82 ,6

d a

не менее

1 ,6

2

2 ,5

3

3 ,5

4

5

6

8

10

12

14

15

18

20

22

24

27

30

36

42

48

не более

1 ,84

2 ,30

2 ,9

3 ,45

4 ,00

4 ,60

5 ,75

6 ,75

8 ,75

10 ,8

13 ,0

15 ,1

17 ,3

19 ,4

21 ,6

23 ,8

25 ,9

29 ,2

32 ,4

38 ,9

45 ,4

51 ,8

d w , не менее

2 ,9

3 ,6

4 ,5

5 ,0

5 ,4

6 ,3

7 ,2

9 ,0

11 ,7

14 ,5

16 ,5

19 ,2

22 ,0

24 ,8

27 ,7

31 ,4

33 ,2

38 ,0

42 ,7

51 ,1

59 ,9

69 ,4

h w

не более

0 ,2

0 ,3

0 ,4

0 ,5

0 ,6

0 ,8

не менее

0 ,10

0 ,15

0 ,20

0 ,25

Высота m

1 ,3

1 ,6

2 ,0

2 ,4

2 ,8

3 ,2

4 ,7

5 ,2

6 ,8

8 ,4

10 ,8

12 ,8

14 ,8

16 ,4

18

19 ,8

21 ,5

23 ,6

25 ,6

31

34

38

Примечания. 1. Размеры гаек , заключенные в скобки , применять не рекомендуется.

2. Допускается изготавливать гайки с размерами , указанными в приложении 2 .

(Измененная редакция, Изм. № 6).

3. Допускается изготовление гаек с номинальной высотой m не менее 0 ,8 d и предельными отклонениями по ГОСТ 1759.1-82 при условии соблюдения требований ГОСТ 1759.5-87 .

(Измененная редакция, Изм. № 6).

3 . Резьба по ГОСТ 24705-81 .

(Измененная редакция , Изм. № 2 , 4).

3 а. Не установленные настоящим стандартом допуски размеров , отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1-82 .

3 б. Допустимые дефекты поверхностей гаек и методы контроля - по ГОСТ 1759.3-83 .

3 а , 3б. (Введены дополнительно , Изм. № 5).

4 . (Исключен , Изм. № 5).

5 . Технические требования - по ГОСТ 1759.0-87 .

(Измененная редакция, Изм. № 6).

6 . (Исключен , Изм. № 2).

7 . Масса гаек указана в приложении 1 .

8 . (Исключен , Изм. № 4).

Пример условного обозначения гайки исполнения 1 , диаметром резьбы d = 12 мм , с размером «под ключ» S = 18 мм , с крупным шагом резьбы с полем допуска 6Н , класса прочности 5 , без покрытия :

Гайка М12-.5 ( S 18 ) ГОСТ 5915-70

То же , исполнения 2 , с размером «под ключ» S = 19 мм , с мелким шагом резьбы с полем допуска 6Н , класса прочности 12 , из стали марки 40Х , с покрытием 01 толщиной 6 мкм :

Гайка 2М12 ´ 1 , 25 -.12.40Х.016 ГОСТ 5915-70

(Измененная редакция , Изм. № 2 , 3 , 4 , 5, 7).

Справочное

Номинальный диаметр резьбы d , мм

Теоретическая масса 1000 шт. гаек , кг »

1 ,6

0 ,074

2

0 ,141

2 ,5

0 ,272

3

0 ,377

3 ,5

0 ,497

4

0 ,800

5

1 ,440

6

2 ,573

8

5 ,548

10

10 ,220

12

15 ,670

14

25 ,330

16

37 ,610

18

53 ,270

20

71 ,440

22

103 ,150

24

122 ,870

27

175 ,280

30

242 ,540

36

416 ,780

42

623 ,880

48

956 ,200

Для определения массы гаек из других материалов величины массы , указанные в таблице , следует умножить на коэффициенты : 0 , 356 - для алюминиевого сплава , 1 , 080 - для латуни.

ПРИЛОЖЕНИЕ 1 . (Измененная редакция, Изм. № 6).

Справочное

Размеры в мм

Номинальный диаметр резьбы d

10

12

14

22

Размер «под ключ» S

17

19

22

32

Диаметр описанной окружности е , не менее

18 ,7

20 ,9

23 ,9

35 ,0

d w , не менее

15 ,5

17 ,2

20 ,1

29 ,5

Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы , кг »

12 ,06

18 ,40

28 ,91

85 ,67

ПРИЛОЖЕНИЕ 2 . (Введено дополнительно, Изм. № 6; Измененная редакция, Изм. № 7).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 . РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук

2 . УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178

3 . Стандарт полностью соответствует СТ СЭВ 3683-82

4 . ВЗАМЕН ГОСТ 5915-62

5 . ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

5

ГОСТ 1759.5-87

2

ГОСТ 1759.1 -87

2 , 3а

ГОСТ 24705-81

3

ГОСТ 1759.3 -87

6 . Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

7 . ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)

* Переиздание (август 1985 г.) и Изменениями 2 , 3 , 4 , 5 , утвержденными в феврале 1974 г. , марте 1981 г. , июне 1983 г. , мае 1985 г. (ИУС 3-74 , 6-81 , 11-83 , 8-85). Внесено изм. 6 и 7 (ИУС 6-89, ИУС 9-95).

Похожие документы

znaytovar.ru

Гайка ГОСТ 5927-70, М1 - М48

Гайка ГОСТ 5927-70, шестигранная класса точности А, размер резьбы от М1 до М48, поле допуска 6Н. Гайки ГОСТ 5927-70 используются для соединения и крепления деталей, конструкций в машиностроении и строительстве совместно с болтами и шайбами соответствующих размеров.

Материалы:

  • Сталь: 4, 5, 6, 8, 10, 12 (класс прочности для гаек)
  • Сталь с покрытием: гальваническая оцинковка, термодиффузионное цинкование, гальваническое никелирование, хромирование, воронение
  • Нержавеющая сталь: А1-А5, А2/А4-70, А2/А4-80
  • Цветные металлы, сплавы: латунь, алюминий.
Таблица размеров и весов шестигранных гаек ГОСТ 5927-70 от М1 по М10
d М1* М1.4* M1.6 M2 M2.5 M3 М3.5* M4 М5 M6 М8 M10
P крупный 0,25 0,30 0,35 0,40 0,45 0,5 0,6 0,7 0,8 1 1,25 1,5
мелкий - 1 1,25
da не менее 1,0 1,4 1,6 2 2,5 3 3,5 4,0 5,0 6,0 8,0 10
не более 1,15 1,61 1,84 2,30 2,9 3,45 4,00 4,60 5,75 6,75 8,75 10,8
m 1,0 1,3 1,6 2,0 2,4 2,8 3,2 4,7 5,2 6,8 8,4
e 3,4 4,3 5,5 6 6,6 7,7 8,8 11,1 14,4 17,8
dw 2,9 3,6 4,5 5 5,4 6,3 7,2 9 11,7 14,6
S 3,2 4 5 5,5 6 7 8 10 13 16
N 0,062 0,057 0,074 0,141 0,272 0,377 0,497 0,800 1,440 2,573 5,548 10,22



Таблица размеров и весов шестигранных гаек ГОСТ 5927-70 от М12 по М48
d M12 М14* M16 М18* M20 М22* M24 М27* M30 M36 М42 М48
P крупный 1,75 2 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5
мелкий 1,25 1,5 1,5 1,5 1,5 1,5 2 2 2 3 3 3
da не менее 12 14 16 18 20 22 24 27 30 36 42 48
не более 13 15,1 17,3 19,4 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8
m 10,8 12,8 14,8 16,4 18 19,8 21,5 23,6 25,6 31 34 38
e 20,0 23,4 26,8 30,1 33,5 37,7 40,0 45,6 51,3 61,3 72,6 83,9
dw 16,6 19,6 22,5 25,3 28,2 31,7 33,6 38,4 43,1 51,5 61,0 70,5
S 18 21 24 27 30 34 36 41 46 55 65 75
N 15,67 25,33 37,61 53,27 71,44 103,15 122,87 175,28 242,54 416,78 623,88 956,20



По ГОСТ 5927-70 допускается изготавливать гайки с изменёнными размерами
d M10 M12 М14* М22*
P крупный 1,5 1,75 2 2,5
мелкий 1,25 1,25 1,5 1,5
da не менее 10 12 14 22
не более 10,8 13 15,1 23,8
m 8,4 10,8 12,8 19,8
e 18,9 21,1 24,5 35,7
dw 15,6 17,4 20,6 30,0
S 17 19 22 32
N 12,06 18,40 28,91  85,67

* Размеры гаек применять не рекомендуется.

Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
da - внутренний диаметр, мм
m - высота гайки. Допускается изготавливать гайки с высотой не менее 0,8d.
e - диаметр описанной окружности, не менее
dw - наружный диаметр, не менее
S - размер под ключ
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг

Для вычисления веса гаек из латуни значения из таблицы умножить на 1,080; для алюминиевого сплава - на 0,356.

По договорённости между производителем и покупателем разрешается изготавливать гайки с мелким шагом резьбы М36х2, М42х2, М48х2.

Аналоги ГОСТ 5927-70:

ГОСТ 5915-70 - гайки шестигранные класса точности В с диаметром резьбы от 1,6 до 48 мм.
ГОСТ 15526-70 - гайки шестигранные класса точности С с диаметром резьбы от 5 до 48 мм.
DIN 934 - гайки шестигранные с диаметром резьбы от 1 до 110 мм. Сравнение стандартов DIN 934 и ГОСТ 5927-70.
DIN 555 - гайки шестигранные с диаметром резьбы от 5 до 64 мм.
ISO 4032 - гайки шестигранные класса точности А, В с диаметром резьбы от 1,6 до 60 мм.
ISO 4033 - гайки шестигранные высокопрочные высокие класса точности А, В с диаметром резьбы от 5 до 36 мм.
ISO 8673 - гайки шестигранные класса точности А, В с диаметром мелкой резьбы от 1 до 52 мм.
ISO 8674 - гайки шестигранные высокие класса точности А, В с диаметром мелкой резьбы от 1 до 52 мм.

Вы можете заказать и купить гайки ГОСТ 5927-70 с размером резьбы от М1 до М48 по оптовым ценам.

tdm-neva.ru

Гайка ГОСТ 5915-70, гайки класса точности В производства КМЗ Сибмаш

   Гайка ГОСТ 5915-70 изготавливается на КМЗ Сибмаш для любых классов прочности - 5, 6, 8, 10, 12 из любых марок стали, например, 35, 35Х, 40Х, 09Г2С, 20X13 и др. Изделия соответствуют всем нормам производства и изготовливается по имеющимся сертифткатам. Данные гайки - наиболее массово выпускаемые и используемые во всех областях промышленности и народного хозяйства. Подходят для выполнения большинства задач, отличаются превосходными техническими характеристиками и долгим сроком службы.

Класс точности: В
Поле допуска резьбы:

Посмотреть госстандарт gost_5915-70.pdf


Гайки ГОСТ 5915-70 - описание и применение

   Гайка ГОСТ 5915-70 – это популярное крепежное изделие с центральным отверстием с метрической резьбой, которое может применяется в основном только совместно со шпилькой, болтом или винтом. Как правило, гайки изготавливаются шестигранной формы, но есть стандарты предусматривающие выпуск гаек четырехгранной формы, круглой формы, в форме крюка (рым-гайки), в форме "барашка", а так же другими внешними элементами. Минимальная высота гайки определяется числом витков резьбы, которое способно обеспечить достаточную надежность и прочность скрепления деталей. Необходимо нарезать не менее шести витков. Для одного резьбового соединения гайку по ГОСТу 5915-70 допускается изготовливать из менее прочного материала, чем болт или шпилька, так как при превышении нарузки, поломку проще найти и просто заменить поврежденную гайку с сорваной резьбой. В таком случае не произойдет повреждения, например, болта или поверхности самой детали. Гайка ГОСТ 5915-70 покрывается следующими типами покрытий:  оксидирование, хромирование, фосфатирование, цинкование, кадмирование. В целях предотвращения самопроизвольного отвинчивания на гайку 5915 устанавливают устройства, препятствующие самоотвинчиванию или же просто навинчивают еще одну подобную же гайку.

   Пример условного обозначения:

Гайка 2М12 х 1,25-6H. 12.40Х.016 ГОСТ 5915-70

   Гайка исполнения  2 с диаметром резьбы M12, с мелким шагом резьбы 1,25 мм, с полем допуска 6Н, 12 класса прочности, изготовленная из стали марки 40Х, с покрытием тип 01, толщиной 6 мкм, выполненная в соответсвии с техническими нормами и требованиями.

Конструкция и размеры для гайки с ГОСТом 5915-70



Основные геометрические параметры для гаек ГОСТ 5915-70

Номинальный диаметр резьбы d, мм

1,6

2

2,5

3

(3,5)

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы, мм

крупный

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

















1

1,25

1,5

2

3

Размер "под ключ" S, мм

3,2

4

5

5,5

6

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности e, не менее, мм

3,3

4,2

5,3

5,9

6,4

7,5

8,6

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

60,8

71,3

82,6

hw

Не более

0,2

0,3

0,4

0,5

0,6

0,8

Не менее













































Высота m, мм

1,3

1,6

2,0

2,4

2,8

3,2

4,7

5,2

6,8

8,4

10,8

12,8

14,8

16,4

18

19,8

21,5

23,6

25,6

31

34

38

Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг

0,07

0,14

0,27

0,38

0,5

0,8

1,41

2,57

5,55

10,22

15,67

25,33

37,61

53,27

71,44

103,15

122,87

175,28

242,54

416,78

623,88

956,2



   Размеры гаек, заключенные в скобки, применять не рекомендуется.

   Купить гайки ГОСТ 5915-70 метизного завода Сибмаш по отличной цене, можно позвонив нашим менеджерам по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или отправить свой запрос через форму для обратной связи.

                                                                                                                                               Гайка ГОСТ 5927-70 >

www.kmzsibmash.ru

ГОСТ 5916-70 Гайки шестигранные низкие класса точности В. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ
КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Hexagon lock-nuts, product grade В .
Construction and dimensions

ГОСТ
5916-70

(СТ СЭВ 3685-82)

Дата введения 01.01.72

в части размера «под ключ» S = 13 мм                                                                   01.01.73

1. Настоящий стандарт распространяется на шестигранные низкие гайки класса точности В с диаметром резьбы от 1 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 3685-82.

(Измененная редакция, Изм. № 4).

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 2-7).

3. Резьба - по ГОСТ 24705 .

(Измененная редакция, Изм. № 2, 4).

3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1 .

3б. Допустимые дефекты поверхностей гаек и методы контроля - по ГОСТ 1759.3.

3а, 3б. (Введены дополнительно, Изм. № 5).

4. (Исключен, Изм. № 5).

5. Технические требования - по ГОСТ 1759.0 .

6. (Исключен, Изм. № 2).

7. Масса гаек указана в приложении 1.

8. (Исключен, Изм. № 4).

мм

Номинальный диаметр резьбы d

(1)

(1,4)

1,6

2

2,5

3

(3,5)

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

-

1

1,25

1,5

2

3

Размер «под ключ» S

3,2

4

5

5,5

6

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности е, не менее

3,3

4,2

5,3

5,9

6,4

7,5

8,6

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

60,8

71,3

82,6

d а

не менее

1,0

1,4

1,6

2

2,5

3,0

3,5

4,0

5,0

6,0

8,0

10

12

14

16

18

20

22

24

27

30

36

42

48

не более

1,15

1,61

1,84

2,30

2,9

3,45

4,00

4,60

5,75

6,75

8,75

10,8

13,0

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

38,9

45,4

51,8

dw , не менее

2,9

3,6

4,5

5,0

5,4

6,3

7,2

9,0

11,7

14,5

16,5

19,2

22,0

24,8

27,7

31,4

33,2

38,0

42,7

51,1

59,9

69,4

Высота т

( h 14 для d £ 12; h 15 для М12 < d £ М18; h 16 для d > M 18)

0,8

1,0

1,2

1,6

1,8

2,0

2,2

2,7

3,2

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0

13,5

15,0

18,0

21,0

24,0

Примечания :

1. Размеры гаек, заключенные в скобки, применять не рекомендуется.

2. Предельные отклонения высоты гаек M 1-М6, изготавливаемых вырубкой, - по соответствующим стандартам на материал.

3. Допускается изготавливать гайки с размерами, указанными в приложении 2.

Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, без покрытия:

Гайка М12-6Н.04 ( S 18) ГОСТ 5916-70

То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка 2М12 ´ 1,25-6Н.05.40Х.016 ГОСТ 5916-70

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных гаек (исполнение 1) с крупным шагом резьбы

Номинальный диаметр резьбы d , мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d , мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d , мм

Теоретическая масса 1000 шт. гаек, кг »

1

0,037

5

0,656

20

35,53

1,4

0,038

6

1,254

22

50,01

1,6

0,057

8

2,667

24

59,79

2

0,074

10

5,020

27

88,06

2,5

0,163

12

6,840

30

127,15

3

0,218

14

11,67

36

216,99

3,5

0,276

16

17,68

42

360,63

4

0,431

18

25,98

48

558,12

Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 3, 4, 6).

ПРИЛОЖЕНИЕ 2

Справочное

Размеры в мм

Номинальный диаметр резьбы d

10

12

14

22

Размер «под ключ» S

17

19

22

32

Диаметр описанной окружности е, не менее

18,7

20,9

23,9

35,0

dw , не менее

15,5

17,2

20,1

29,5

Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг »

6,110

8,304

13,66

40,43

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178

3. Стандарт полностью соответствует СТ СЭВ 3685-82

4. ВЗАМЕН ГОСТ 5916-62

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

5

ГОСТ 1759.3-83

3 б

ГОСТ 1759.1-82

3 а

ГОСТ 24705-81

3

6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

7. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)

Еще документы скачать бесплатно

www.gosthelp.ru

ГОСТ 15521-70 Гайки шестигранные с уменьшенным размером "под ключ" класса точности В. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ
С УМЕНЬШЕННЫМ РАЗМЕРОМ «ПОД КЛЮЧ» КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Hexagon nuts with reduced width across
flats, product grade В .
Construction and dimensions

ГОСТ
15521-70

Дата введения 01.01.72

1. Настоящий стандарт распространяется на шестигранные гайки с уменьшенным размером «под ключ» класса точности В с диаметром резьбы от 8 до 48 мм.

(Измененная редакция, Изм. № 4).

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 2-7).

3. Резьба - по ГОСТ 24705 .

(Измененная редакция, Изм. № 2, 4).

3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1 .

3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.

3а, 3б. (Введены дополнительно, Изм. № 5).

4. (Исключен, Изм. № 5).

5. Технические требования - по ГОСТ 1759.0 .

6. (Исключен, Изм. № 2).

7. Масса гаек указана в приложении 1.

8. (Исключен, Изм. № 4).

мм

Номинальный диаметр резьбы d

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

1

1,25

1,5

2

3

Размер под «ключ» S

12

14

17

19

22

24

27

30

32

36

41

50

60

70

Диаметр описанной окружности е, не менее

13,1

15,3

18,7

20,9

23,9

26,2

29,6

33,0

35,0

39,6

45,2

55,4

66,4

76,9

da

не менее

8,0

10

12

14

16

18

20

22

24

27

30

36

42

48

не более

8,75

10,8

13,0

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

38,9

45,4

51,8

dw, не менее

10,6

12,5

15,5

17,2

20,1

22,0

24,8

27,7

29,5

33,2

38,0

46,6

55,9

65,4

Высота т

6,5

8,0

10

11

13

15

16

18

19

22

24

29

34

38

Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения гайки с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:

Гайка М12-6Н.5 ГОСТ 15521-70

То же, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка М12 ´ 1,25-6Н.12.40Х.016 ГОСТ 15521-70

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных гаек с крупным шагом резьбы

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

8

4,070

18

31,980

30

151,400

10

6,256

20

43,330

36

277,300

12

10,350

22

60,480

42

502,250

14

15,100

24

71,170

48

764,500

16

24,020

27

102,500

Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 6, 7).

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 7).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

5

ГОСТ 1759.3-83

ГОСТ 1759.1-82

ГОСТ 24705-81

3

5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)

Еще документы скачать бесплатно

www.gosthelp.ru

ГОСТ 5927-70 Гайки шестигранные класса точности А. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ
КЛАССА ТОЧНОСТИ А

Конструкция и размеры

Hexagon nuts , product grade A .
Construction and dimensions

ГОСТ
5927-70

(СТ СЭВ 3680-82)

Дата введения 01.01.72

в части размера «под ключ» S = 13 мм                                                                                                                                          01.01.73

1. Настоящий стандарт распространяется на шестигранные гайки класса точности А с диаметром резьбы от 1 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 3680-82.

(Измененная редакция, Изм. № 4).

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице .

(Измененная редакция, Изм. № 3, 4, 6, 7).

3. Резьба - по ГОСТ 24705 .

(Измененная редакция, Изм. № 2, 4, 5).

3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1 .

3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.

3а, 3б. (Введены дополнительно, Изм. № 5).

4. Допускается по соглашению между изготовителем и потребителем изготавливать гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.

(Измененная редакция, Изм. № 2, 5).

5. Технические требования - по ГОСТ 1759.0 .

6. (Исключен, Изм. № 2).

7. Масса гаек указана в приложении 1.

8. (Исключен, Изм. № 4).

мм

Номинальный диаметр резьбы d

(1)

(1,4)

1,6

2

2,5

3

(3,5)

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

0,25

0,30

0,35

0,40

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

-

1

1,25

1,5

2

3

Размер «под ключ» S

3,2

4

5

5,5

6

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности е, не менее

3,4

4,3

5,5

6

6,6

7,7

8,8

11,1

14,4

17,8

20,0

23,4

26,8

30,1

33,5

37,7

40,0

45,6

51,3

61,3

72,6

83,9

dа

не менее

1,0

1,4

1,6

2,0

2,5

3

3,5

4,0

5,0

6,0

8,0

10

12

14

16

18

20

22

24

27

30

36

42

48

не более

1,15

1,61

1,84

2,30

2,9

3,45

4,00

4,60

5,75

6,75

8,75

10,8

13,0

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

38,9

45,40

51,80

dw, не менее

2,90

3,60

4,50

5,00

5,40

6,30

7,20

9,00

11,7

14,6

16,6

19,6

22,5

25,3

28,2

31,7

33,6

38,4

43,1

51,5

61,0

70,5

Высота т

1,0

1,3

1,6

2,0

2,4

2,8

3,2

4,7

5,2

6,8

8,4

10,8

12,8

14,8

16,4

18,0

19,8

21,5

23,6

25,6

31,0

34,0

38,0

Примечания:

1. Размеры гаек, заключенные в скобки, применять не рекомендуется.

2. Допускается изготавливать гайки с размерами, указанными в приложении 2.

3. Допускается изготавливать гайки с номинальной высотой т не менее 0,8 d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5.

Пример условного обозначения гайки с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:

Гайка М12-6Н.5 ( S 18) ГОСТ 5927-70

То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:

Гайка М12-6Н.6.А ( S 18) ГОСТ 5927-70

То же, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка М12 ´ 1,25-6Н.12.40Х.016 ГОСТ 5927-70

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных гаек с крупным шагом резьбы

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

1

0,062

5

1,440

20

71,44

1,4

0,057

6

2,573

22

103,15

1,6

0,074

8

5,548

24

122,87

2

0,141

10

10,220

27

175,28

2,5

0,272

12

15,670

30

242,54

3

0,377

14

25,33

36

416,78

3,6

0,497

16

37,61

42

623,88

4

0,800

18

53,27

48

956,20

Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 3, 6).

ПРИЛОЖЕНИЕ 2

Справочное

Размеры в мм

Номинальный диаметр резьбы d

10

12

14

22

Размер «под ключ» S

17

19

22

32

Диаметр описанной окружности е, не менее

18,9

21,1

24,5

35,7

dw, не менее

15,6

17,4

20,6

30,0

Теоретическая масса 1000 шт. гаек с крупным шагом резьбы, кг »

12,06

18,40

28,91

85,67

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178

3. Стандарт полностью соответствует СТ СЭВ 3680-82

4. ВЗАМЕН ГОСТ 5927-62

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

5

ГОСТ 1759.5-87

2

ГОСТ 1759.1-82

2, 3а

ГОСТ 24705-81

3

ГОСТ 1759.3-83

6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

7. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)

Еще документы скачать бесплатно

www.gosthelp.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
