Полное руководство по концевым фрезам — типы и применение

Концевые фрезы являются разновидностью фрез используемых на фрезерных станках и необходимы для обработки узких плоскостей, пазов, уступов и контурной обработки. Концевое фрезерование является одной из наиболее распространенных процедур в промышленной обработке. Этот процесс отличается от других операций наличием режущих зубьев по бокам и на конце фрезы, что является основным отличием от других фрез.

Фрезерный станок, выполняющий пазовое фрезерование

Однако, когда дело доходит до выбора подходящей концевой фрезы, это может оказаться непосильной задачей: HSS, твердый сплав, шаровидная фреза, фреза с хвостовиком bull-nose, клиновидная фреза, центральная кромка, канавки… Знаете ли вы, что означают все эти термины? В этой статье вы найдете полный обзор типов концевых фрез, областей их применения и руководство по выбору подходящей.

1. Разница между концевыми фрезами и сверлами

Люди, не знакомые с режущими инструментами, могут быть немного озадачены разницей между концевыми фрезами и сверлами.

Все довольно просто: основное различие становится понятным при более внимательном рассмотрении формы и геометрии сверл и их канавок.

Сверла предназначены для сверления непосредственно в материале и создания отверстий только в осевом направлении. Концевые фрезы могут врезаться в материал в боковом направлении и создавать пазы или профили. Некоторые типы концевых фрез могут резать во всех направлениях и позволяют выполнять профильное, трассирующее или торцевое фрезерование, врезание, контурирование, пазовое фрезерование, сверление и рассверливание.

2. Основные характеристики и терминология

Основная структура и терминология

На рисунке выше вы можете увидеть наиболее важные технические характеристики для четкого описания концевых фрез. Кроме того, мы можем классифицировать их по типу (например, шаровидные, квадратные и т.д.), количеству канавок, а также материалу и покрытию.

Типичное описание продукта может выглядеть следующим образом:

Типовая характеристика концевой фрезы

Все характеристики определяют, для каких целей подходит концевая фреза с точки зрения скорости, формы, тонкости обработки и общей производительности. Поэтому очень важно знать основы, прежде чем выбирать набор концевых фрез для своей работы. Далее мы расскажем вам о самых важных типах.

Набор концевых и других фрез

3. Типы и применение

Ниже мы собрали основные характеристики наиболее распространенных типов концевых фрез. Этот список не является исчерпывающим. Существуют более специализированные продукты для нестандартного применения.

Фрезы с шаровым наконечником

Концевые фрезы с шаровым наконечником имеют закругленный кончик. Они в основном используются для трехмерного фрезерования контурных поверхностей, округления канавок, прорезки карманов, неглубокого паза и других операций контурного фрезерования. Могут использоваться в качестве завершающей фрезы для некоторых «финишных штрихов».

Квадратный конец/плоский конец

Квадратные или плоские концевые фрезы являются наиболее часто используемым типом. Это высок универсальные фрезы для всех видов работ, таких как профилирование, пазование, боковое и торцевое фрезерование и т.

д. Плоские концевые фрезы обеспечивают идеальные угловые срезы под углом 90 градусов на вашей заготовке. В зависимости от заготовки они могут применяться как для черновой, так и для чистовой обработки.

Фреза рыбий хвост

Если у концевой фрезы один конец намного тоньше другого, то скорее всего это фреза типа «рыбий хвост». Благодаря тонкой форме фрезы эта конструкция может погружаться непосредственно в материал и создавать плоскую поверхность без раскалывания. Они также подходят для создания карманов, фрезерования и обработки контуров.

Фреза концевая радиусная бычий нос

Данный тип фрез очень похож на квадратные концевые фрезы с тем отличием, что концевые фрезы с бычьим носом имеют закругленные углы, которые помогают равномерно распределить силу резания. Отлично подходят для создания канавок с плоским дном и закругленными внутренними углами, имеют слегка закругленные углы, которые помогают равномерно распределять силу резания, что предотвращает повреждение лезвия и продлевает срок его службы.

Благодаря способности создавать канавки с плоским дном и слегка закругленными внутренними углами, чаще всего используются для фрезерования пресс-форм.

Черновые концевые фрезы

Черновые концевые фрезы, как следует из названия, быстро снимают большое количество материала заготовки, особенно на сложных этапах резания. Они обеспечивают быструю, грубую обработку при низкой вибрации, которая затем дорабатывается другой фрезой.

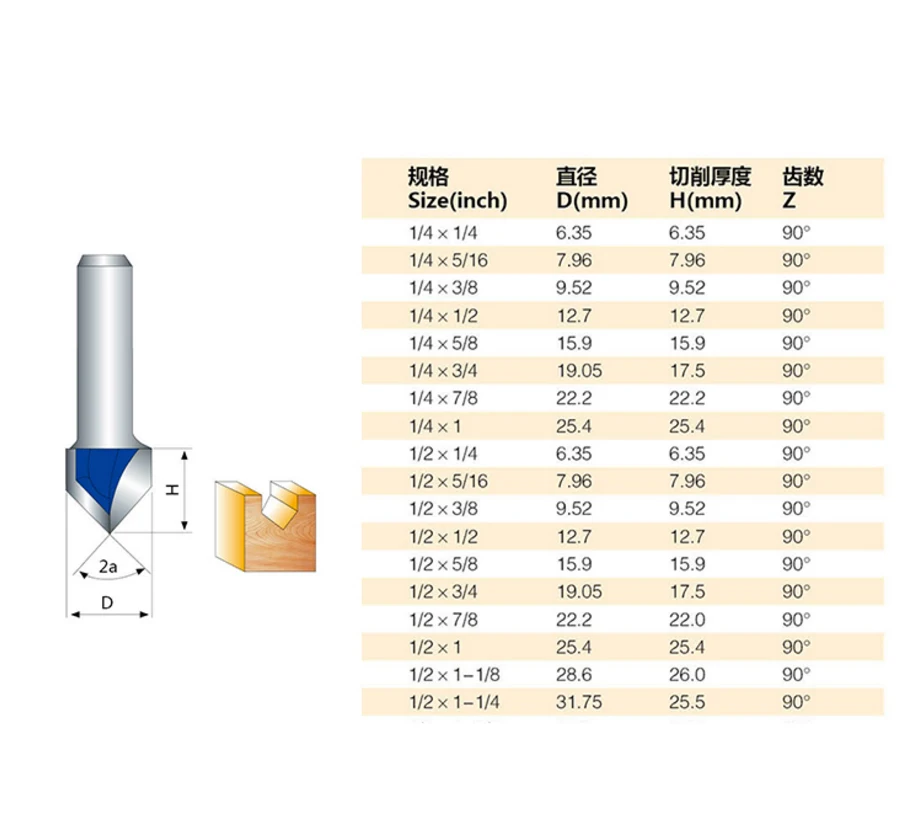

V-образная фреза

V-образные фрезы получили свое название благодаря своему внешнему виду создаваемому небольшими углами и наконечником. Эти специализированные концевые фрезы используются для гравировки, узких разрезов, линий и даже знаков. Существует два основных типа: V-образных фрез с углом 60 и 90 градусов.

Конические концевые фрезы

Эти центровочные резцы могут использоваться для врезания и предназначены они для обработки угловых пазов. Обычно они используются в литье под давлением и пресс-формах.

4.

Твердый сплав против быстрорежущей стали

HSS

Концевые фрезы из высокоскоростной стали (HSS — High Speed Steel) стоят дешевле твердосплавных фрез. Они подходят для обработки широкого спектра материалов, включая многие металлы. Их можно использовать в течение длительного времени до повторной заточки, так как они обладают хорошей износостойкостью. Фрезы из быстрорежущей стали являются наиболее подходящими для большинства стандартных операций. Однако общий срок службы инструмента короче, и вы получаете больше ограничений в плане скорости и производительности.

Твердый сплав

Вот что вы получите, заплатив за более дорогие твердосплавные концевые фрезы: повышенную жесткость, высокую теплостойкость и значительно более высокую скорость резания по сравнению с HSS. Это не только повышает производительность, но и позволяет резать более широкий спектр (более твердых) материалов. Твердосплавные концевые фрезы часто используются для чистовой обработки.

5. Как же выбрать правильную концевую фрезу?

Правда заключается в том, что не существует универсального решения.

Мы рекомендуем вам задать себе несколько важных вопросов, прежде чем принимать решение:

Какой материал вы собираетесь резать?
Насколько точные характеристики вы хотите получить в вашей заготовке?
Насколько глубоко вы будете резать?
Насколько важны подача, скорость и производительность резки?

и так далее.

Ответив на эти и другие вопросы, вы сможете лучше понять, какой тип концевой фрезы необходим для ваших задач. Итак, давайте подробнее рассмотрим наиболее важные аспекты, которые вам необходимо принять во внимание.

Материалы для резки

Сначала спросите себя, какие материалы вы хотите резать с помощью нового набора концевых фрез. Это значительно сузит круг «потенциальных кандидатов», поскольку некоторые типы концевых фрез специально изготавливаются для определенных металлов/материалов. Для цветных материалов, таких как алюминий, вам потребуются другие формы, материалы и размеры инструмента, чем, например, для стали.

Конечно, технически вы можете попытаться разрезать любой материал одной и той же концевой фрезой, но производительность резания и качество обработки заготовки будут варьироваться от превосходных до неприемлемых. Использование неправильной фрезы также довольно быстро приведет к поломке инструмента. Мы уверены, что вы хотели бы избежать этого.

Сколько зубьев должно быть у фрезы?

Зубья — это спиралевидные режущие кромки на конце фрезы. Концевые фрезы могут иметь до 12 зубьев, однако чаще всего встречается от двух до четырех. Все, что имеет более пяти зубьев, относится к концевым фрезам, используемым для очень тонкой обработки. Если вы хотите выполнить глубокую резку в таких материалах, как пластмасса или алюминий, то вам нужно меньше таких режущих зубьев. Для более твердых материалов нужны более прочные режущие инструменты с большим количеством канавок и гладкими (но не очень глубокими) резами.

Количество зубьев

Количество зубьев также влияет на скорость подачи фрезы, качество обработки поверхности заготовки и способность фрезы удалять стружку. Чем больше число зубьев у вашей концевой фрезы, тем большую скорость подачи вам придется использовать или уменьшить скорость вращения. Поэтому обязательно проверьте скоростные возможности вашей фрезы и вашего шпинделя, так как это напрямую влияет на тип концевой фрезы, которую вы можете использовать.

Размеры концевой фрезы

Помимо количества зубьев, есть еще несколько размеров и характеристик концевых фрез, на которые следует обратить внимание: диаметр фрезы, глубина реза и длина, а также профиль инструмента.

Инженерный чертеж и размеры

Диаметр фрезы

Диаметр фрезы определяет ширину паза, который вы можете создать с помощью вашей концевой фрезы. Он также влияет на объем удаления стружки при боковом фрезеровании. Поэтому перед покупкой и/или установкой фрезы для резки убедитесь, что выбрали концевую фрезу с соответствующим диаметром, чтобы получившаяся деталь соответствовала техническим требованиям.

Глубина резания и длина контакта

Требуемая наибольшая длина контакта определяет глубину реза, необходимую для вашей концевой фрезы. В идеале нужно выбирать длину, достаточную для предотвращения свеса и обеспечения жесткого и точного процесса резания. Простой прием заключается в том, чтобы умножить диаметр фрезы на пять. Если это число больше, чем требуемая глубина резания, можно рассмотреть вариант с выступом.

Угол спирали

Ваша фреза, вероятно, имеет угол спирали около 30 градусов. Если вы хотите уменьшить силу резания для минимизации тепловыделения и вибрации, вам необходимо использовать фрезы с большим углом спирали. Такие концевые фрезы также обеспечат лучшую чистоту поверхности. Однако вам придется пойти на некоторые компромиссы в отношении скорости подачи, с которой вы можете резать, и глубины резания.

Профиль инструмента

И наконец, рассмотрим профиль инструмента концевой фрезы. Квадратный, фреза рыбий хвост, с шаровым наконечником и т.д. служат для различных целей. Это просто напоминание, поскольку мы рассмотрели каждый тип выше.

Концевые фрезы с центровым отверстием и без

Концевые фрезы с центральным резцом могут погружаться в материал вертикально. Некоторые фрезы не могут этого делать, потому что у них нет режущей кромки посередине. Они могут выполнять резание только вниз под углом примерно 45 градусов. Пока все просто. Так почему же существуют конструкции с центральным резцом и без него?

Мы уже говорили о важности зубьев. Большинство концевых фрез с двумя и тремя зубьями относятся к фрезам без центрового отверстия. Четыре зубца иногда используются для фрез с центровым отверстием. Как это часто бывает, основное различие заключается в цене. Фрезы без отверстия в центре стоят дороже, и повторная заточка такой фрезы также обойдется вам дороже. Это цена, которую вы платите за большую гибкость погружения.

Фрезы с отверстием в центре затачиваются легче, а также лучше очищаются от стружки. Мы советуем вам использовать концевые фрезы без отверстия в ццентре, если вы можете себе это позволить. Но если вы практически никогда не используете длину фрезы на 100-процентов, вы можете просто выбрать фрезу с отверстием — вам просто нужен вход рампы в нижнюю часть реза для операций с карманами. Разница действительно сводится к тому, как вы будете резать.

При резании фрезой без отверстия в центре также имеется место для большего количества зубьев, что в среднем может позволить увеличить скорость подачи при сохранении той же нагрузки на стружку.

Нужна ли мне фреза с покрытием?

Стоит ли приобретать набор концевых фрез с покрытием или нет, зависит, опять же, от области применения. Фреза с покрытием может значительно повысить производительность резания. Вы можете установить более агрессивные параметры обработки, например, SFM (Surface Feet per Minute), поскольку твердость поверхности инструмента с покрытием намного выше. Обычно также улучшается удаление стружки и увеличивается срок службы инструмента. Наиболее распространенными покрытиями являются нитрид титана (TiN), карбонитрид титана (TiCN) и нитрид титана алюминия (AlTiN).

Фрезы с титановым покрытием

Фрезы по дереву — принципы строения, размеры хвостиков, различия по принципу, материалу и обработке материала фрезой по дереву

Для механической обработки поверхностей материалов разной степени твердости, получения заготовок необходимого размера и типа шероховатости применяют специализированное фрезерное оборудование. Фреза непосредственно выполняет обработку изделия и от ее качества и правильного выбора завысит общий результат рабочего процесса. Универсальность технологии позволяет применять различные типы фрез для производства необходимых заготовок, соединений и декора.

Принцип строения фрез

Материал изготовления фрез может быть разным, но основными частями изделия являются рабочая часть, которая имеет зубья, и хвостовик, необходимый для надежного крепления в шпинделе станка. Внешний вид модели зависит от конкретного применения и требуемой формы обрабатываемой заготовки. Шейка обеспечивает соединение хвостовика и рабочей области, а углубление между зубьями создано для размещения стружки, которая непрерывно образуется при работе. Металлические зубья располагаются на цилиндрической части и на боковине, а за передачу фрезе крутящегося момента отвечает шпоночный паз. Рабочие поверхности производят из прочных материалов: углеродистых и быстрорежущих сталей, твердых и минералокерамических сплавов.

Размеры хвостовиков фрез

Основные параметрами хвостовика являются:

длина, которая непосредственно зависит от дальнейшего применения фрезы и типа используемого оборудования;
диаметр должен соответствовать патрону фрезера и определяет ширину создаваемого паза, а также объем удаляемой стружки. Параметр может измеряться в дюймовом и метрическом стандарте и должен полностью совпадать с размером втулки, которая обжимает хвостовик. Наиболее распространенными являются размеры 6, 8, 12мм.

Важно: фрезы ¼ и ½ дюйма требуют дополнительного адаптера, в виде втулки переходника нужного размера, который будет осуществлять надежную фиксацию фрезы.

Различия по принципу строения режущей части

Сборные фрезы наиболее востребованы благодаря универсальности применения. Конструктивные особенности модели позволяют изготовить заготовку фрезы, а затем закрепить на ней режущие кромки непосредственно в нужных областях. Соединение осуществляется с применением по современной технологии пайки с использованием специализированных припойных материалов.
Модели со сменными лезвиями удобны при необходимости быстрого демонтажа. Режущая часть крепится при помощи винтовых соединений, а лезвия имеют двустороннюю заточку, что способствует сокращению времени на заточку и значительно увеличивает производительность труда.

Монолитные фрезы отличаются особенностями режущей кромки, которая сформирована отточенными выступами на болванке. Они надежны, но сложнее в процессе заточки и не допускают регулировку расположения зубьев при износе и их дальнейшее восстановление.
Наборные модели позволяют изменять форму обрабатываемой поверхности благодаря съемным режущим деталям, установку которых можно менять в определенной последовательности и совместить с чередованием разделительных муфт.

Различия по материалу и способу заточки режущей кромки

Характеристики материала, из которого изготовлена фреза, должны соответствовать виду обрабатываемой заготовки.

Быстрорежущая сталь, маркируется аббревиатурой HSS , оптимальна для обработки мягких пород дерева, при более твердых поверхностях они быстро выходят из рабочего режима.
Фрезы с твердосплавными напайками используют для древесины твердых пород, а также плотных композитных материалов. Обозначают оснастку аббревиатурой НМ, а при изготовлении используют прочный карбид вольфрама, который обладает высокой устойчивостью к перегревам и обеспечивают скользящую способность длительный срок эксплуатации.

По конфигурации режущей кромки различают следующие типы фрез:

вертикальное положение края лезвий в одной плоскости с осью вращения;

спиральная конфигурация, где рабочей частью является кромка фрезы на снизу доверху.

Заточка фрез производится на специальном оборудовании и зависит от протяженности режущего основания.

Технология заточки с помощью станка включает в себя затачивание каждого зубца и позволяет снять слой металла толщиной от 25-50мкм.
Специальные круги для заточки соответствуют материалу фрез и бывают электрокорундовые, эльборовые и алмазные. Для снижения силы трения дополнительно применяют охлаждающие смазки.

Типы фрез по способу обработки материала

Рекомендуемые товары

Ошибка получения цены товара «Компрессор АСО-ВК22/10 ПЭ»

В зависимости от назначения, технических и эксплуатационных характеристик и типа материала выпускаются большое количество типов фрез.

Концевые фрезы

Модели данного типа широко используется для образования канавок и сквозных пазов необходимого размера, изготавливаются из быстрорежущей и легированной стали. Конструктивно лезвия расположены на цилиндрической поверхности и бывают винтовыми или наклонными.

Остроконечные лезвия в таких фрезах располагаются на цилиндрической поверхности – ими осуществляется основная фрезеровка. На боковине в основном зачищается дно канавки. Лезвия в данных фрезах бывают винтовыми или наклонными. Концевые фрезы характеризуются высокой производительностью благодаря надежности и высокой скоростью обработки заготовок.

Пазовые фрезы

Конструкция изделия представляет собой стержень цилиндрической формы, режущие элементы расположены на торцевой области и оптимально создают нужную глубину паза, а боковые расширяют и выравниваю его. Модель универсальна для применения, благодаря возможности смещения фрезера в необходимом направлении. При этом быстро создаются разнообразные формы углублений, в том числе и прямоугольные, а также они широко применяются для создания шиповых соединений. Типы пазовых фрез включают в себя такие разновидности как Т и V-образные, «ласточкин хвост» и другие.

Кромочные фрезы

Изделия отличаются отсутствием лезвий на торцевой части, альтернативой тут является подшипник, который перемещается по обрабатываемой, ограничивая тем самым движение вглубь. Такой процесс позволяет максимально точно осуществить обработку краев заготовки. С помощью кромочной фрезы изготавливают сложные геометрические орнаменты, волнистые и дугообразные кромки. От типа применяемого подшипника зависит разнообразие возможностей выполняемой работы.

Комбинированные фрезы

Комбинированная фреза позволяет качественно выполнить сразу несколько операций за один проход. Совмещая паз с шипов под определенным углом можно значительно сократить время выполнения обработки поверхности, при этом не требуется дополнительного подгона и промера, так как все размеры лезвий уже точно выверены. Комбинированные фрезы рамочного типа позволяют располагать режущие лезвия в требуемом порядке. При этом для изменения конфигурации нет необходимости вынимать само основание, что делает процесс более удобным для оператора и повышает производительность

Фигирейные фрезы

Основной область применения фигирейных фрез является декоративная обработка различных материалов, наличие в конструкции подшипников специальной формы позволяет осуществлять работы с фигурными заготовками. Фрезы отличаются большим размером, что требует фрезеровочного оборудования значительной мощности. Горизонтальные модели применяют для частичной обработки филенки, а вертикальные позволяют создавать требуемое декоративное оформления нужных параметров.

Заключение

Фрезы являются универсальным приспособлением для обработки поверхностей различных типов. Разнообразие профилей, форм и типов режущих кромок позволяет создавать всевозможные изделия для различных областей производства. Оптимально подобранная фреза позволит быстро и качественно получить заготовку нужной формы, при этом сохранит все свои эксплуатационные и технические характеристики длительное время.

Специалисты Строймашсервис-Мск

Материал подготовили сотрудники smsm.ru, имеющие практический опыт работы более 25 лет со строительным оборудованием и инструментами как российского производства, так и иностранного.
