Стандарт ASME B16.5 распространяется на стальные фланцы с размером ДУ от 1/2 дюйма (15 мм) до 24 дюймов (600 мм) с классами давления по ANSI от 150 (20 кг/см2 или 2,0 МПа) до 2500 (420 кг/см2 или 42,0 МПа).

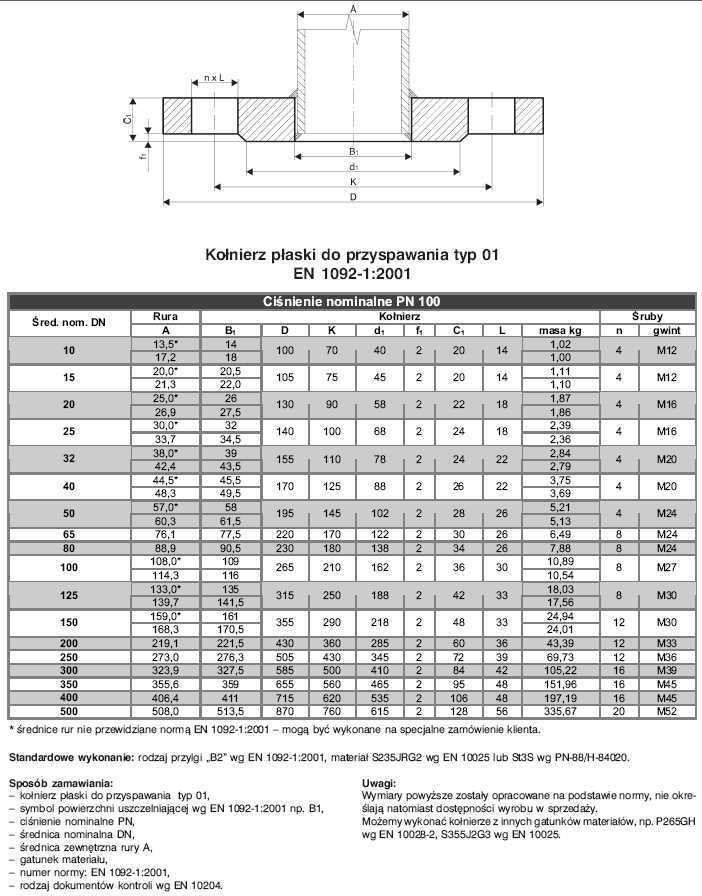

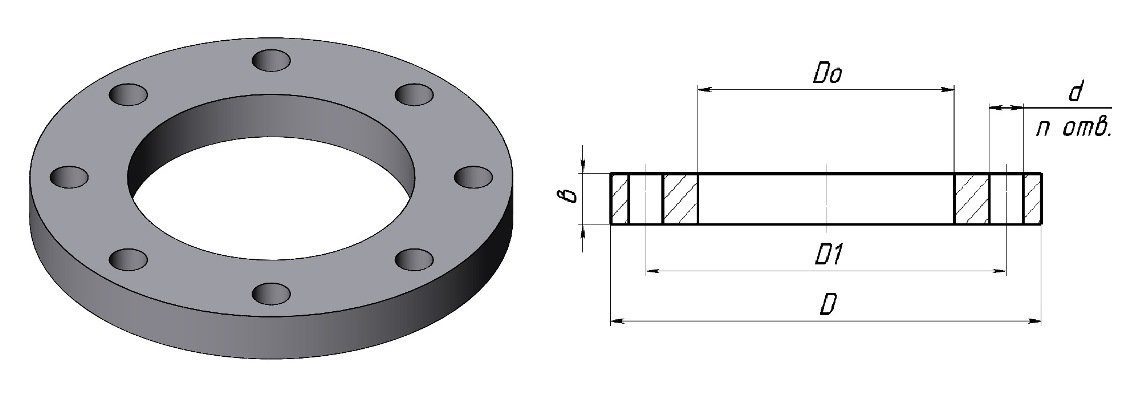

Размеры фланцев для ANSI 150

(DN) Диаметр номинальный ДУ (дюймы)	Класс ANSI 150
	(A) Диаметр фланца (дюймы)	Кол-во отверстий	Диаметр болтов (дюймы)	(d) Диаметр отверстий под болты (дюймы)	(D1) Окружность центров болтов(дюймы)
1/4	3-3/8	4	1/2	0. 62	2-1/4
1/2	3-1/2	4	1/2	0.62	2-3/8
3/4	3-7/8	4	1/2	0.62	2-3/4
1	4-1/4	4	1/2	0.62	3-1/8
1-1/4	4-5/8	4	1/2	0.62	3-1/2
1-1/2	5	4	1/2	0.62	3-7/8
2	6	4	5/8	0.75	4-3/4
2-1/2	7	4	5/8	0.75	5-1/2
3	7-1/2	4	5/8	0.75	6
3-1/2	8-1/2	8	5/8	0. 75	7
4	9	8	5/8	0.75	7-1/2
5	10	8	3/4	0.88	8-1/2
6	11	8	3/4	0.88	9-1/2
8	13-1/2	8	3/4	0.88	11-3/4
10	16	12	7/8	1	14-1/4
12	19	12	7/8	1	17
14	21	12	1	1.12	18-3/4
16	23-1/2	16	1	1.12	21-1/4
18	25	16	1-1/8	1. 25	22-3/4
20	27-1/2	20	1-1/8	1.25	25
24	32	20	1-1/4	1.38	29-1/2

Размеры фланцев для ANSI 300

(DN) Диаметр номинальный ДУ (дюймы)	Класс ANSI 300
	(A) Диаметр фланца (дюймы)	Кол-во отверстий	Диаметр болтов (дюймы)	(d) Диаметр отверстий под болты (дюймы)	(D1) Окружность центров болтов(дюймы)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0. 62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	3/4	0.88	7-1/4
4	10	8	3/4	0. 88	7-7/8
5	11	8	3/4	0.88	9-1/4
6	12-1/2	12	3/4	0.88	10-5/8
8	15	12	7/8	1	13
10	17-1/2	16	1	1.12	15-1/4
12	20-1/2	16	1-1/8	1.25	17-3/4
14	23	20	1-1/8	1.25	20-1/4
16	25-1/2	20	1-1/4	1.38	22-1/2
18	28	24	1-1/4	1.38	24-3/4
20	30-1/2	24	1-1/4	1. 38	27
24	36	24	1-1/2	1.62	32

Размеры фланцев для ANSI 400

(DN) Диаметр номинальный ДУ (дюймы)	Класс ANSI 400
	(A) Диаметр фланца (дюймы)	Кол-во отверстий	Диаметр болтов (дюймы)	(d) Диаметр отверстий под болты (дюймы)	(D1) Окружность центров болтов(дюймы)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0. 75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10	8	7/8	1	7-7/8
5	11	8	7/8	1	9-1/4
6	12-1/2	12	7/8	1	10-5/8
8	15	12	1	1. 12	13
10	17-1/2	16	1-1/8	1.25	15-1/4
12	20-1/2	16	1-1/4	1.38	17-3/4
14	23	20	1-1/4	1.38	20-1/4
16	25-1/2	20	1-3/8	1.5	22-1/2
18	28	24	1-3/8	1.5	24-3/4
20	30-1/2	24	1-1/2	1.62	27
24	36	24	1-3/4	1.88	32

Размеры фланцев для ANSI 600

(DN) Диаметр номинальный ДУ (дюймы)	Класс ANSI 600
	(A) Диаметр фланца (дюймы)	Кол-во отверстий	Диаметр болтов (дюймы)	(d) Диаметр отверстий под болты (дюймы)	(D1) Окружность центров болтов(дюймы)
1/4	3-3/8	4	1/2	0. 62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10-3/4	8	7/8	1	8-1/2
5	13	8	1	1. 12	10-1/2
6	14	12	1	1.12	11-1/2
8	16-1/2	12	1-1/8	1.25	13-3/4
10	20	16	1-1/4	1.38	17
12	22	20	1-1/4	1.38	19-1/4
14	23-3/4	20	1-3/8	1.5	20-3/4
16	27	20	1-1/2	1.62	23-3/4
18	29-1/4	20	1-5/8	1.75	25-3/4
20	32	24	1-5/8	1.75	28-1/2
24	37	24	1-7/8	2	33

Размеры фланцев для ANSI 900

(DN) Диаметр номинальный ДУ (дюймы)	Класс ANSI 900
	(A) Диаметр фланца (дюймы)	Кол-во отверстий	Диаметр болтов (дюймы)	(d) Диаметр отверстий под болты (дюймы)	(D1) Окружность центров болтов(дюймы)
1/2	4-3/4	4	3/4	0. 88	3-1/4
3/4	5-1/8	4	3/4	0.88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1.12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1.12	7-1/2
3	9-1/2	8	7/8	1	7-1/2
4	11-1/2	8	1-1/8	1.25	9-1/4
5	13-3/4	8	1-1/4	1. 38	11
6	15	12	1-1/8	1.25	12-1/2
8	18-1/2	12	1-3/8	1.5	15-1/2
10	21-1/2	16	1-3/8	1.5	18-1/2
12	24	20	1-3/8	1.5	21
14	25-1/4	20	1-1/2	1.62	22
16	27-3/4	20	1-5/8	1.75	24-1/2
18	31	20	1-7/8	2	27
20	33-3/4	20	2	2.12	29-1/2
24	41	20	2-1/2	2. 62	35-1/2

Размеры фланцев для ANSI 1500

(DN) Диаметр номинальный ДУ (дюймы)	Класс ANSI 1500
	(A) Диаметр фланца (дюймы)	Кол-во отверстий	Диаметр болтов (дюймы)	(d) Диаметр отверстий под болты (дюймы)	(D1) Окружность центров болтов(дюймы)
1/2	4-3/4	4	3/4	0.88	3-1/4
3/4	5-1/8	4	3/4	0.88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1. 12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1.12	7-1/2
3	10-1/2	8	1-1/8	1.25	8
4	12-1/4	8	1-1/4	1.38	9-1/2
5	14-3/4	8	1-1/2	1.62	11-1/2
6	15-1/2	12	1-3/8	1.5	12-1/2
8	19	12	1-5/8	1.75	15-1/2
10	23	12	1-7/8	2	19
12	26-1/2	16	2	2. 12	22-1/2
14	29-1/2	16	2-1/4	2.38	25
16	32-1/2	16	2-1/2	2.62	27-3/4
18	36	16	2-3/4	2.88	30-1/2
20	38-3/4	16	3	3.12	32-3/4
24	46	16	3-1/2	3.62	39

Размеры фланцев для ANSI 2500

(DN) Диаметр номинальный ДУ (дюймы)	Класс ANSI 2500
	(A) Диаметр фланца (дюймы)	Кол-во отверстий	Диаметр болтов (дюймы)	(d) Диаметр отверстий под болты (дюймы)	(D1) Окружность центров болтов(дюймы)
1/2	5-1/4	4	3/4	0. 88	3-1/2
3/4	5-1/2	4	3/4	0.88	3-3/4
1	6-1/4	4	7/8	1	4-1/4
1-1/4	7-1/4	4	1	1.12	5-1/8
1-1/2	8	4	1-1/8	1.25	5-3/4
2	9-1/4	8	1	1.12	6-3/4
2-1/2	10-1/2	8	1-1/8	1.25	7-3/4
3	12	8	1-1/4	1.38	9
4	14	8	1-1/2	1.62	10-3/4
5	16-1/2	8	1-3/4	1. 88	12-3/4
6	19	8	2	2.12	14-1/2
8	21-3/4	12	2	2.12	17-1/4
10	26-1/2	12	2-1/2	2.62	21-1/4
12	30	12	2-3/4	2.88	24-3/8



Свежие записи

Задвижки

22 сентября 2021

Основные спецификации материалов корпусов арматуры по ASTM стандартам

26 августа 2021

Типы фильтров для трубопроводов

19 августа 2021

Приварные бобышки (велдолеты), резьбовые бобышки (фредолеты), раструбные бобышки (соколеты) и их описание

16 августа 2021

Оборудование

• Трубопроводная арматура
• Технологические насосы

Сертифицировано

Контакты

Отправить Запрос

Все права защищены — ООО «АСТУТЕК» — 2021

✔ Габаритные размеры электродвигателей и фланцев

8 (495) 941-62-43 (Мск) 8 (812) 643-28-53 (Спб)

WhatsApp info@mirprivoda. ru

0 товаров 0 р.

Личный кабинет

ПродукцияИнформация по заказу

Фланцы электродвигателя

Ниже представлены присоединительные размеры фланцев и габаритные размеры трехфазных электродвигателей на лапах.

Варианты исполнения:

— Лапы IMB3
— Фланец IMВ5 (большой)
— Фланец IMВ14 (малый)
— Комби IMВ35 (лапы + фланец В5)
— Комби IMВ34 (лапы + фланец В14)





Малый фланец электродвигателя — «В14»







размер	d	Н	b	G	I	М	F	В	S	B	С	L
56	9	20	3	10,2	65	50	80	M5	2,5	110	100	195
63	11	23	4	12,5	75	60	90	M5	2,5	123	110	215
71	14	30	5	16	85	70	105	M6	2,5	138	117	255
80	19	40	6	21,5	100	80	120	M6	3	155	137	290
90	24	50	8	27	115	95	140	M8	3	176	145	335
100	28	60	8	31	130	110	160	M8	3,5	197	152	386
112	28	60	8	31	130	110	160	M8	3,5	220	180	395
132	38	80	10	41	165	130	200	M10	4	257	195	475

Большой фланец электродвигателя — «В5»



размер	d	Н	b	G	I	М	F	В	S	B	С	L
56	9	20	3	10,2	100	80	120	7	3	110	100	195
63	11	23	4	12,5	115	95	140	10	3	123	110	215
71	14	30	5	16	130	110	160	10	3,5	138	117	255
80	19	40	6	21,5	165	130	200	12	3,5	155	137	290
90	24	50	8	27	165	130	200	12	3,5	176	145	335
100	28	60	8	31	215	180	250	15	4	197	152	386
112	28	60	8	31	215	180	250	15	4	220	180	395
132	38	80	10	41	265	230	300	15	4	257	195	475

Лапы для электродвигателя — «В3»



размер	d	Н	b	G	R	BB	A	Т	—	B	С	L
56	9	20	3	10,2	36	71	90	56	156	110	100	195
63	11	23	4	12,5	40	80	100	63	173	123	110	215
71	14	30	5	16	45	90	112	71	188	138	117	255
80	19	40	6	21,5	50	100	125	80	217	155	137	290
90	24	50	8	27	56	100	140	90	235	176	145	335
100	28	60	8	31	63	140	160	100	252	197	152	386
112	28	60	8	31	70	140	190	112	292	220	180	395
132	38	80	10	41	89	178	216	132	325	257	195	475

класс 150 ANSI B16.

5 Кованые фланцы

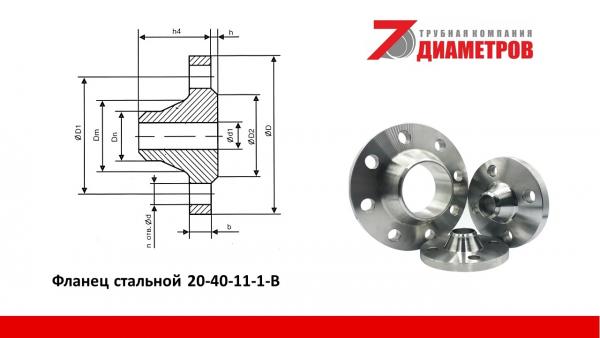

Фланец шва сварной шейки

Фланд с резьбовым фланцем

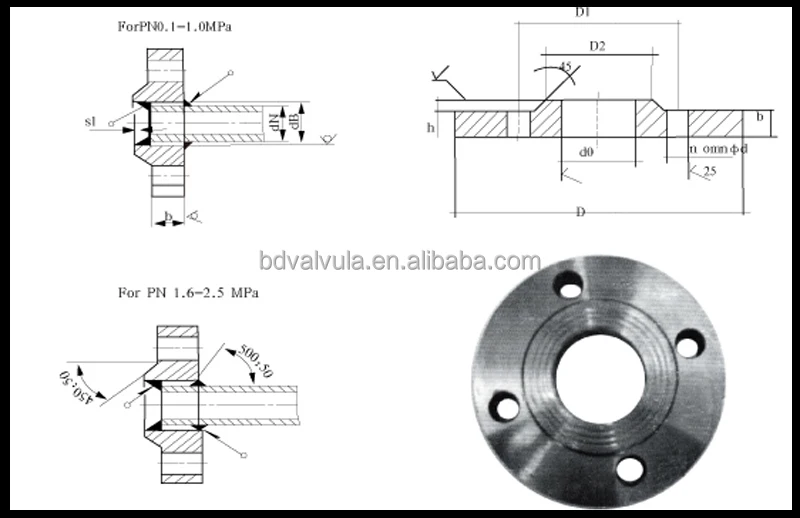

Скальон на фланец

Объединенный фланк

на месте, затем перейдите к нижней таблице для размеров)

Ном. Размер трубы	О	Т	Т Дж	Р	х	#/диаметр отверстий и	Диаметр круга болта	Б	Б 2 б	Б 3	Х	л	л 2	л 3 в	р	Д	Чт
½	3,50	0,38	0,44	1,38	1,19	4-0,62	2,38	0,88	0,62	0,90	0,84	0,56	1,81	0,62	0,12	0,38	0,62
¾	3,88	0,44	0,50	1,69	1,50	4-0,62	2,75	1,09	0,82	1. 11	1,05	0,56	2,00	0,62	0,12	0,44	0,62
1	4,25	0,50	0,56	2,00	1,94	4-0,62	3,12	1,36	1,05	1,38	1,32	0,62	2,12	0,69	0,12	0,50	0,69
1¼	4,62	0,56	0,62	2,50	2,31	4-0,62	3,50	1,70	1,38	1,72	1,66	0,75	2,19	0,81	0,19	0,56	0,81
1½	5,00	0,62	0,69	2,88	2,56	4-0,62	3,88	1,95	1,61	1,97	1,90	0,81	2,38	0,88	0,25	0,62	0,88
2	6,00	0,69	0,75	3,62	3,06	4-0,75	4,75	2,44	2,07	2,46	2,38	0,94	2,44	1,00	0,31	0,69	1,00
2½	7,00	0,81	0,88	4. 12	3,56	4-0,75	5,50	2,94	2,47	2,97	2,88	1,06	2,69	1,12	0,31	0,75	1,12
3	7,50	0,88	0,94	5,00	4,25	4-0,75	6,00	3,57	3,07	3,60	3,50	1,12	2,69	1,19	0,38	0,81	1,19
3½	8,50	0,88	0,94	5,50	4,81	8-0,75	7,00	4,07	3,55	4.10	4,00	1,19	2,75	1,25	0,38	0,88	1,25
4	9.00	0,88	0,94	6,19	5,31	8-0,75	7,50	4,57	4,03	4,60	4,50	1,25	2,94	1,31	0,44	0,94	1,31
5	10. 00	0,88	0,94	7,31	6,44	8-0,88	8,50	5,66	5,05	5,69	5,56	1,38	3,44	1,44	0,44	0,94	1,44
6	11.00	0,94	1,00	8,50	7,56	8-0,88	9,50	6,72	6,07	6,75	6,63	1,50	3,44	1,56	0,50	1,06	1,56
8	13,50	1,06	1,12	10,62	9,69	8-0,88	11,75	8,72	7,98	8,75	8,63	1,69	3,94	1,75	0,50	1,25	1,75
10	16.00	1,12	1,19	12,75	12. 00	12-1.00	14,25	10,88	10.02	10,92	10,75	1,88	3,94	1,94	0,50	1,31	1,94
12	19.00	1,19	1,25	15.00	14,38	12-1.00	17.00	12,88	12.00	12,92	12,75	2,12	4,44	2,19	0,50	1,56	2,19
14	21.00	1,31	1,38	16,25	15,75	12-1.12	18,75	14.14	13,25	14.18	14.00	2,19	4,94	3,12	0,50	1,63	2,25
16	23,50	1,38	1,44	18,50	18.00	16-1.12	21,25	16. 16	15,25	16,19	16.00	2,44	4,94	3,44	0,50	1,75	2,50
18	25.00	1,50	1,56	21.00	19,88	16-1,25	22,75	18,18	17,25	18.20	18.00	2,62	5,44	3,81	0,50	1,94	2,69
20	27,50	1,62	1,69	23.00	22.00	20-1,25	25.00	20.20	19,25	20,25	20.00	2,81	5,62	4,06	0,50	2,13	2,88
22	29,50	1,75	1,81	25,25	24,25	20-1,38	27,25	22,22	21,25	22,25	22. 00	3,07	5,82	4,25	0,50	2,38	3,13
24	32,00	1,81	1,88	27,25	26.12	20-1,38	29,50	24,25	23,25	24,25	24.00	3,19	5,94	4,38	0,50	2,50	3,25

Размеры указаны в дюймах.

(a)- Диаметр отверстия под болт на 1/8 дюйма больше диаметра болта.
(b) — Приведены стандартные размеры отверстия. См. таблицу отверстий для других толщин стенок.
(c) — этот размер обычно ассоциируется с «настоящими» соединениями внахлестку. Промышленным стандартом является проскальзывание по длине через ступицу.

Кованый фланец ANSI B16.5 Class 150 PDF (для печати).

Фланцы — ASME B16.47 серия A — класс 150

NPS	Внешний диаметр	Д	В (ВНФ)	Б (БЛФ)	Н	А
26	660,4	870	68,3	68,3	120,6	676
28	711,2	925	71,5	71,5	125,6	727
30	762	985	74,7	74,7	136,6	781
32	812,8	1060	81	81	144,6	832
34	863,6	1110	82,6	82,6	149,6	883
36	914,4	1170	90,5	90,5	157,6	933
38	965,2	1240	87,4	87,4	157,6	991
40	1016	1290	90,5	90,5	163,6	1041
42	1066,8	1345	96,9	96,9	171,6	1092
44	1117,6	1405	101,7	101,7	177,6	1143
46	1168,4	1455	103,2	103,2	185,6	1197
48	1219. 2	1510	108	108	192,6	1248
50	1270	1570	111,2	111,2	203,6	1302
52	1320,8	1625	115,9	115,9	209,6	1353
54	1371,6	1685	120,7	120,7	215,6	1403
56	1422,4	1745	123,9	123,9	228,6	1457
58	1473,2	1805	128,6	128,6	234,6	1508
60	1524	1855	131,8	131,8	239,6	1559

NPS	Г	К	Л	№ из Болты	Шпилька Диаметр x Д
26	749	806,4	34,9	24	1,1/4	222
28	800	863,6	34,9	28	1,1/4	228
30	857	914,4	34,9	28	1,1/4	234
32	914	977,9	41,3	28	1,1/2	266
34	965	1028,7	41,3	32	1,1/2	266
36	1022	1085,8	41,3	32	1,1/2	279
38	1073	1149,4	41,3	32	1,1/2	279
40	1124	1200. 2	41,3	36	1,1/2	279
42	1194	1257,3	41,3	36	1,1/2	292
44	1245	1314,4	41,3	40	1,1/2	304
46	1295	1365,2	41,3	40	1,1/2	304
48	1359	1422,4	41,3	44	1,1/2	317
50	1410	1479,6	47,6	44	1,3/4	336
52	1461	1536,7	47,6	44	1,3/4	349
54	1511	1593,8	47,6	44	1,3/4	355
56	1575	1651	47,6	48	1,3/4	361
58	1626	1708. 2	47,6	48	1,3/4	374
60	1676	1759	47,6	52	1,3/4	381

Обозначения..

• Наружный диаметр = диаметр сварного шва
• D = общий диаметр фланца
• B (WNF) = минимальная толщина фланца с приварной шейкой
• B (BLF) = минимальная толщина глухого фланца
• H = длина через ступицу
• A = диаметр основания ступицы
• G = внешний диаметр выступа
• K = диаметр окружности болта
• L = диаметр отверстий под болты

Общие примечания.

• Размеры указаны в миллиметрах, если не указано иное.
• Для размеров «B» и «H» щелкните ВАЖНО.
• Глухие фланцы Фланцы ASME B16.47 серии A (≥ NPS 26) представляют собой фланцы MSS SP-44.
  ASME включил спецификацию MSS-SP44 в B16.47 серии A и спецификацию API 605 в B16.
