Плуг своими руками: виды, чертежи, размеры, видео

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

: Самодельная раму для плуга на минитрактор

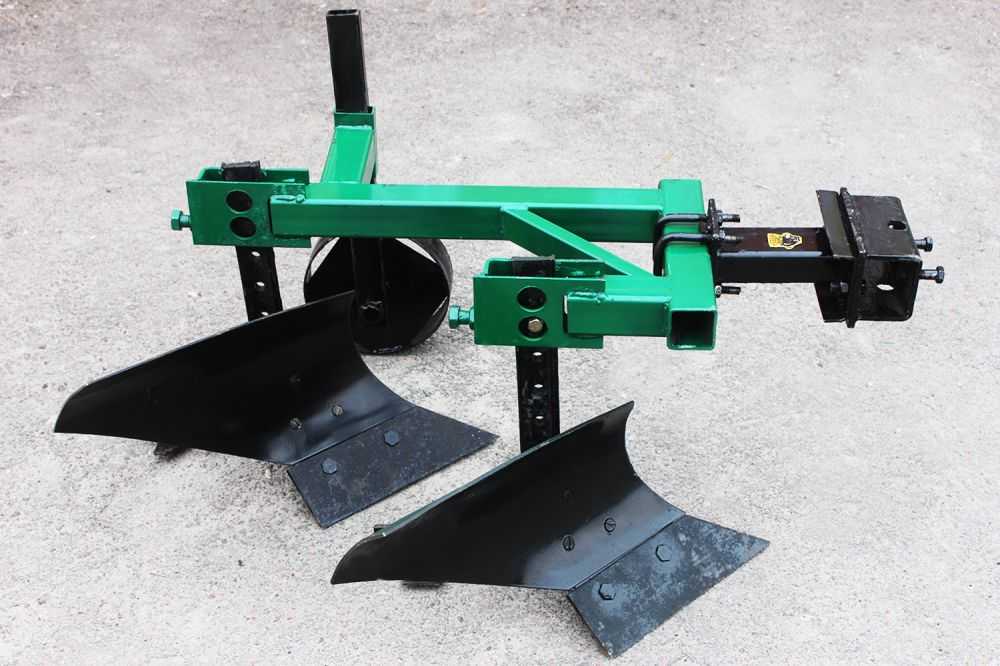

: Двухкорпусный самодельный плуг на минитрактор

: Установка опорного колеса

Содержание статьи

1 Виды и классификация плугов
2 Строение и виды плугов
- 2. 1 Корпуса
- 2.2 Отвал
- 2.3 Лемех
3 Чертежи
4 Видео-уроки по изготовлению плугов

Виды и классификация плугов

Есть несколько конструкций плугов:

лемешные;
дисковые;
ротационные;
комбинированные;
чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель.

Среди плугов специального назначения есть:

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.

Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

Планируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает. Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.

Отвал

Плужный отвал — одна из рабочих частей плуга (составляющая корпуса). Его работа — отрезать от стенки пласт почвы, крошить ее и переворачивать (оборачивать). То есть, во многом от качества отвала зависит насколько хорошо будет подготовлена почва. При самостоятельном изготовлении плуга это стоит помнить.

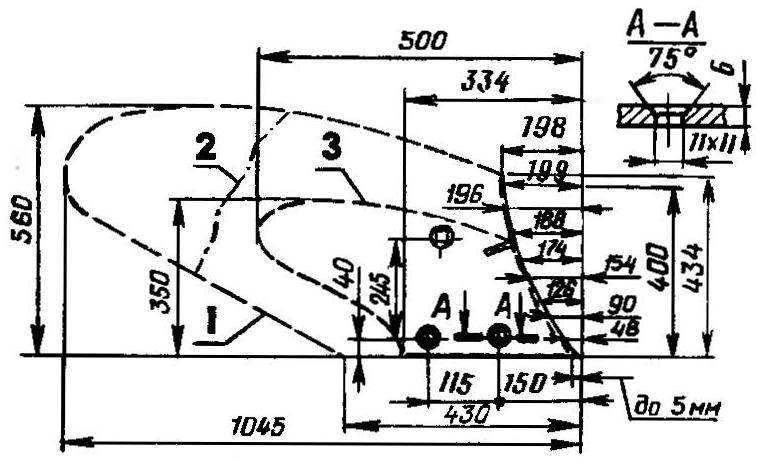

Форма и чертеж отвала из листовой стали толщиной 3 мм

Изготавливают отвал из листовой углеродистой стали или специальной трехслойной. Имеет он сложную изогнутую форму, от которой зависит степень измельчения почвы и ее оборот. Конструктивно различают в плужном отвале грудь и крыло (носик).

Грудь отвала отрезает от стенки борозды пласт почвы, дробит ее, начинает оборачивать срезанный пласт. Крыло отвала заканчивает оборот. Как видите, основную часть работы выполняет грудь, потому и изнашивается, в среднем, в два раза быстрее. Потому делают отвал состоящим из двух частей. В таком случае при сильном износе грудь отвала можно заменить. Еще один нюанс: на заводе для снижения трения пласта о поверхность, ее полируют.

Типы отвалов

Есть четыре основные формы отвала, каждая из которых придает определенные характеристике вспашке:

Культурный отвал. Хорошо крошит пласт и довольно полно оборачивает его. Применяется для вспашки больших площадей давно освоенных земель.
Цилиндрический. Хорошо крошит почву, но плохо оборачивает. В результате растительные остатки в этом случае равномерно перемешиваются с почвой. Используют подобный отвал на легких почвах.

Полувинтовые и винтовые. Оборачивают пласт полностью (растительные остатки укладываются корнями вверх), но очень плохо крошат. После вспашки плугом с таким отвалом, поле имеет ярко выраженные «волны». Перед посевом его необходимо дополнительно обработать — выровнять (бороны, фрезы и т.д.).

При выборе материалов, учтите, что и отвал и лемех должны иметь почти одинаковую толщину: допустимая величина «ступеньки» — 1 мм. Также очень небольшим может быть зазор на стыке лемеха и отвала — не более 0,5 мм.

Лемех

Чтобы изготовить плуг своими руками необходимо определиться с формой лемеха. Лемех — это част, подрезающая пласт земли, по нему также срезанный слой почвы поднимается и попадает на отвал. Для его изготовления используется высокопрочная закаленная сталь.

Располагают лемех следующим образом:

к дну борозды под углом 22-30°;

выбор угла наклона по отношению к плоскости борозды зависит от типа отвала:
- для культурного отвала — 40°;
- цилиндрического — 45°;
- винтового и полувинтового — 35°.

Такое расположение дает наименьшее сопротивление при продвижении, при этом лезвие хорошо подрезает корешки, разбивает комки земли, которые скользят по его поверхности.

Формы лемехов

Лемехи бывают разной формы (на фото выше). Делая плуг своими руками, их выбирают в зависимости от типа почвы и сложности изготовления:

Трапециевидный. Самый простой в изготовлении, хорош тем, что при его применении дно борозды получается ровным. Недостаток — быстрый износ и сложность при заглублении. Потому чаще всего трапециевидные лемехи используются на давно обрабатываемых землях. Чтобы компенсировать быстрый износ, на обратной стороне делают некоторый запас материала — магазин. При очередной его оттяжке часть запаса уходит.

Зубчатый и с выдвижным долотом. Эти типы лемехов используют на тяжелых почвах (глина, суглинки) и там, где много камней.
Долотообразный. Отличается наличием острого, выдвинутого вперед выступа-носика. Это выступ выдается в сторону поля на 5 мм и вниз на 10 мм. Подобный изгиб способствует тому, что плуг с таким лемехом лучше и быстрее заглубляется и идет ровнее. Для компенсации износа также делают «магазин» — запас длины. Применяют плуги с долотообразным лемехом на тяжелых почвах.

Из всех этих видов наиболее распространены долотообразные лемехи. Они более устойчивы в работе, с ними нет проблем при заглублении: плуг легко опускается на нужную глубину.

Размеры отвала из толстостенной трубы диаметром 50-60 мм (подойдет газовый баллон)

По мере износа, лемехи оттягивают- затачивают режущую кромку. Делают это регулярно, так как при тупом лезвии (ширина более 3 мм), сопротивление плуга возрастает в на 50%. Потому выгоднее вовремя осматривать и обслуживать оборудование.

Чертежи

Собираясь сделать плуг своими руками, необходимо иметь какой-то образец для подражания. Если есть старый плуг, можно сделать новые по его подобию. А если такого нет, пригодятся чертежи. Только учтите параметры своей техники, на которую будете его навешивать.

Плуг общего назначения на трактор (однокорпусный)

Детализация некоторых размеров.

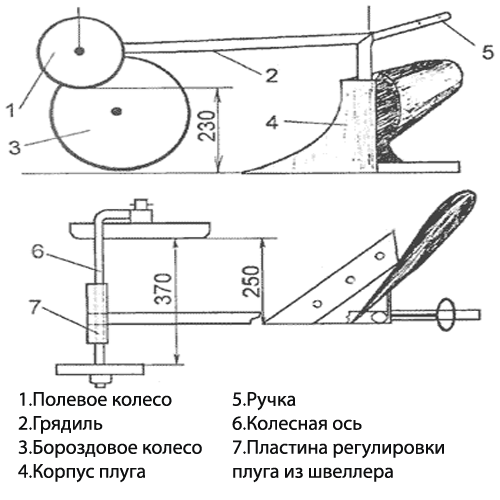

Сборочный чертеж однокорпусного плугаЧертеж плуга с размерами

Видео-уроки по изготовлению плугов

Плуг для мотоблока своими руками

Мотоблок — многофункциональная машина, помогающая фермерам решать самые разные сельскохозяйственные задачи: скашивание, посадка различных культур, перевозка грузов и т. д. Однако для каждого вида работ требуются специальные навесные приспособления. Например, для такой распространенной операции, как вспашка, необходим плуг. С его помощью удается обрабатывать даже тяжелые и целинные почвы. Готовое оборудование стоит довольно дорого, зато можно сделать плуг для мотоблока своими руками. Понадобится немного терпения, а еще материалы и инструменты, которые могут найтись в мастерской. Интересно, что, помимо сельского хозяйства, плуги также применяют для некоторых видов подводных работ, для укладки кабеля, а также при поиске нефти.

Виды плугов

Существуют разные виды вспашных устройств. С мотоблоками используются три основных вида:

Однокорпусный. Подходит для обработки легких почв, с тяжелыми не справляется. Имеет только один лемех.
Реверсный (оборотный). Имеет загнутый лемех, переворачивающий почву — в этом и состоит принцип работы. Отлично справляется с тяжелыми и целинными почвами, обычно используется с мотоблоками среднего и тяжелого класса.
Роторный оснащен несколькими режущими лопастями. Используется со средними и тяжелыми моделями, может заменить фрезу.

Таким образом, можно выбрать наиболее удобную модель для работы на конкретном типе почв. При покупке готового оборудования важно помнить, что, во-первых, необходимо проверить его совместимость с мотоблоком, а, во-вторых, ему может понадобиться универсальная сцепка для агрегатирования с техникой. В остальном работа мотоблоком с плугом достаточно проста и не требует специальной подготовки.

Плуг используется для обработки почвы

Также различают модели по способу агрегирования, то есть соединения с тягачом:

Прицепные — используются только с колесными средствами. Обеспечивают гладкую и равномерно обработанную почву, однако имеют большой угол поворота, что ограничивает сферу их применения.
Навесные работают от тракторной навески. Имеют небольшой вес, малый радиус поворота и простую конструкцию. Для работы с мотоблоком или мини-трактором используются только легкие модели.
Полунавесные работают как от навески, так и колес самого вспашного устройства. Они могут оснащаться большим количеством лемехов, однако имеют большой радиус разворота и сложны в обслуживании и ремонте.

Преимущества самодельных плугов

Готовые плуги для мотоблока предлагаются по цене от 1200—1500 р. Это вполне доступная сумма даже для мелкой фермы, учитывая, что оборудование прослужит много лет и сэкономит массу сил. Однако домашние умельцы по всей стране тратят время на то, чтобы изготовить вспашные устройства своими руками. Чем же самодельный плуг для мотоблока лучше покупного:

Экономия. На первый взгляд, самостоятельное изготовление устройства потребует столько времени, что проще и выгоднее купить готовый. Однако если учесть расходы на сцепку и доставку, готовое оборудование обойдется не так и дешево, а если под рукой есть все необходимые материалы и инструменты, сэкономить точно получится.
Совместимость. Самодельное оборудование — залог полной совместимости с мотоблоком. Не нужно подбирать модели, уточнять у поставщика, а при установке нет шансов обнаружить, что устройство все-таки не подходит, и нужно докупать еще детали.
Соответствие задачам. Никто лучше фермера не знает, как и чем нужно пахать его поле. В конструкции самодельного оборудования можно учесть все параметры: прочность материала, угол заточки и т. д., чтобы вспахать землю максимально быстро и качественно.
Ручная работа. Не секрет, что работа руками доставляет многим особое удовольствие, и если у домашнего мастера есть необходимые навыки и время, то лучше потратить их на оборудование, которым можно будет гордиться.

Порядок изготовления плуга

Для начала нужно определиться с видом модели, прикинуть размеры и приступить к поиску материалов и инструментов. Для режущей части лучше всего подходят диски циркулярных пил — они изготовлены из высокопрочной легированной стали 9ХС, прослужат долго и безотказно. Отработавшие свое диски можно достать на ближайшей лесопилке или попробовать купить с рук, а иногда и раздобыть в собственном сарае среди прочего металлолома. Можно использовать и менее прочную сталь, например, 45, которую следует закалить до твердости 55. Подойдет и также более распространенная сталь марки 3 или 5. Закалке она не поддается, однако можно отбить режущий край на наковальне, а потом наточить. Такой плуг тоже будет эффективным и прослужит долго. Правда, подходит этот способ только тем, кто умеет работать с металлом.

Плуги бывают нескольких разновидностей

Когда материалы найдены, нужно обязательно сделать чертеж плуга для мотоблока. На нем должны быть прорисованы все детали с указанием размеров. После этого рекомендуется склеить картонный макет, чтобы убедиться в правильности всех расчетов. Этот этап особенно важен для начинающих мастеров. Если это первый опыт — не стоит рисковать стальными заготовками, лучше потратить время на макет, но застраховать себя от ошибок.

Конструктивно плуг представляет собой набор деталей, обеспечивающих нарезание и перемещение почвенного пласта. В процессе вспашки почвенный слой крошится, переворачивается и укладывается на ранее перевернутый пласт. Основные детали:

Лемех. Его назначние — подрезать слой почвы и направить на отвал. На эту деталь падают основные нагрузки, поэтому она подвержена быстрому изнашиванию — проще говоря, затупляется, а на тяжелых почвах может и погнутся. Восстановить форму лемеха можно, нагрев и отбив кузнечным молотом. Поэтому его делают съемным — чтобы при необходимости можно было снять и отремонтировать или заточить.
Отвал обеспечивает перемещение и переворот почвенного слоя. Очень важно, чтобы он вплотную примыкал к лемеху, допустимый зазор — 1 мм. Это обеспечит ровный срез и аккуратный переворот.
Предплужник устанавливается, чтобы срезать верхний слой грунта (дерн). Работает на глубине до 12 см. Используется на целинных и задернелых почвах.
Нож вертикально разрезает почву и облегчает ее переворот. Также установка ножа обеспечивает более эффективное заделывание пожнивных остатков, стабилизирует ход плуга и выравнивает борозду.
Стойка — служит для крепления рабочих органов плуга.

Перед тем как выполнить чертеж, необходимо определиться с типом плуга. Способы их использования уже рассмотрены выше, далее необходимо обозначить различия в их сборке.

Однокорпусные

Однокорпусные устройства имеют самую простую конструкцию и являются наилучшим вариантом для домашнего мастера, особенно начинающего. Для изготовлении не требуется специальных инструментов и оборудования, а необходимые материалы наверняка найдутся в сарае или гараже.

Оборотные

Сделать самодельный оборотный плуг для мотоблока будет несколько сложнее. Его отличие от неповоротных моделей заключается в наличии особого ручного механизма на сцепке, который позволяет поворачивать лемех в обратную сторону в конце каждого ряда, при этом почва будет переворачиваться в правильную сторону. В то время как при использовании обычного плуга приходится переходить обратно к началу нового ряда. Применение поворотного механизма ускоряет пахоту и экономит силы.

Перед работой необходимо подготовить чертежи

Для того чтобы собрать вспашное устройство поворотного типа, потребуется изготовить три плоскости:

боковую вертикальную.
нижнюю горизонтальную;
переднюю отвальную.

Опытные мастера рекомендуют для начала выполнить макет из плотного картона. Нужно вырезать каждую деталь отдельно, а потом соединить их с соблюдением всех размеров и углов. Только после того, как картонная модель показала правильность расчетов, можно приступать к работе с металлическими заготовками.

Роторные

Вспашные устройства роторного типа сложнее и более трудоёмки в изготовлении, чем однокорпусный или оборотный. Принцип действия заключается в том, что несколько лемехов закрепляются на оси посредством валов, и ось сообщает им вращение во время работы. В результате воздействие оказывается сверху вниз, что особенно удобно для разбивания комьев земли, заделки удобрений и пожнивных остатков. Роторные модели ограниченно используется на каменистых грунтах, так как в этих условиях вращающиеся детали быстро ломаются, зато на мягких почвах показали себя превосходно.

Этот тип совершенно отличается от всех других типов плугов. Роторный плуг включает много изогнутых лемехов, установленных на одной оси. При вращении ось передает крутящий момент от вала мотоблока и переворачивает грунт. Это позволяет обрабатывает почву на глубину до 30 сантиметров, в том числе заросшую бурьяном и и заплетенную корнями при минимальных затратах физических сил.

Отвальные и безотвальные

Отвальные и безотвальные модели различаются наличием отвала. Безотвальные проще в изготовлении и отлично подходят для легких почв. Для отвальных потребуется изготовить, собственно, отвал. Необходимо помнить, что зазор между отвалом и лемехом не должен быть более 1 мм, в идеале они прилегают друг к другу вплотную.

Заготовку для отвала вырезают из стального листа 4 мм ножницами по металлу или газосваркой. После этого необходимо придать ей цилиндрическую форму. Идеально использовать для этой цели вальцы с последующей доработкой тяжелым молотком. Также можно использовать стальную трубу диаметром 600 мм. Срезы необходимо обработать наждаком.

Итак, вид плуга выбран, чертежи готовы, макет выполнен. Осталось посмотреть видеоролик, как сделать плуг, и можно приступать к работе.

Основные детали:

лемех;
винт М8 с потайной головкой;
гайка М8;
пластина основания;
отвал;
уголок 30 на 30 и 30 на 90 мм.

Для сборки корпуса потребуется стальной 3 мм лист размером 500 на 500 мм, сварочный аппарат и клинья с углом 25 градусов. Сначала к листу приваривается лемех, используя клинья. Затем с ним совмещают боковой щиток стойки с нахлестом 7 мм и слегка приваривают. После этого прикладывают отвал, обеспечивая минимальный зазор с лемехом.

Если все зазоры и углы соблюдены, то можно окончательно обварить конструкцию. Если нет — детали дорабатывают молотком. После сварки можно демонтировать вспомогательный лист, для этого используются зубило или болгарка. В заключение необходимо зачистить все швы, а поверхности обработать наждачной бумагой.

Как установить и отрегулировать плуг

Перед установкой плуга необходимо подготовить мотоблок: подвезти его к участку, на котором будет проходить испытание, и установить стальные грунтозацепы. После этого можно монтировать плуг. Установка производится на навесное устройство гайками. Важно не затягивать гайки полностью, оставляя возможность регулировки. Затем плуг крепят к серьге мотоблока двумя штырями. Установка окончена.

Регулировка плуга на мотоблоке осуществляется в следующем порядке:

Установить мотоблок на подставку высотой 20 см (или 25, если планируется обрабатывать мерзлый грунт).
Отпуская и закручиваю болты, установить угол наклона, чтобы пятка плуга располагалась горизонтально.
Снять мотоблок с подставки и и отрегулировать руль так, чтобы рычаги находились на уровне пояса.
Выполнить контрольную вспашку. Для этого необходимо провести три борозды, наблюдая за качеством отвала и глубиной среза. Расстояние между бороздами также следует замерить. Если оно больше 10 см, следует повторить регулировку.

В процессе использования плуг необходимо обслуживать — удалять грунт после работы, проверять надежность креплений и при необходимости затачивать лемех. В таком случае он прослужит долго и безотказно.

Заключение

Таким образом, изготовить и установить плуг несложно при наличии навыков и тщательной подготовки (чертежи и макеты). Имея инструменты и базовые умения работать с металлом, достаточно изучить инструкцию и посмотреть пару роликов, где рассказывается, как сделать для мотоблока плуг своими руками. Результатом станет оборудование, в качестве которого можно быть уверенным на все сто. При правильном обслуживании оно прослужит много лет и обеспечит много богатых урожаев.
