Плита ЦСП: характеристики, применение, размеры, вес
Цементно-стружечная плита – материал, изготавливаемый из двух компонентов: цемента и деревянной стружки с добавлением химических добавок и жидкого стекла. Объёмное содержание цемента 60%, стружки 28%, воды 8%, сульфата алюминия и жидкого стекла по 2%.
Технология изготовления во многом схожа с ДСП и МДФ и состоит из последовательных операций:
- Стружка перемешивается с жидким стеклом и химическими добавками;
- Добавляется вода и сухой цемент;
- Смесь заливается в формы и прессуется под давлением 30-40 атм;
- Полученная заготовка проходит термообработку;
- Торцы готовой плиты подвергаются механической обработке;
- Изделие выдерживается в естественных условиях хранения 10-14 дней до полного высыхания и полимеризации.
Плиты ЦСП, изготавливаемые производителями, должны соответствовать требованиям государственных стандартов.
Технические требования к плитам ЦСП
Плита ЦСП должна иметь прямые углы, а разность длин диагоналей не должна превышать 0, 2% от длины.
Нарушение плоскостности допускается на уровне не более 1, 0 мм, плотность готового изделия должна составлять 1100-1400 кг/м3, влажность не более 9%.
На плитах ЦСП недопустимо наличие сколов кромок и выкрашенных углов, пятен от масла и ржавчины, расслоений по толщине, посторонних и механических включений. Допустимая шероховатость нешлифованных плит не должна превышать 320 Rz, а шлифованных 80-100 Rz.
Размеры

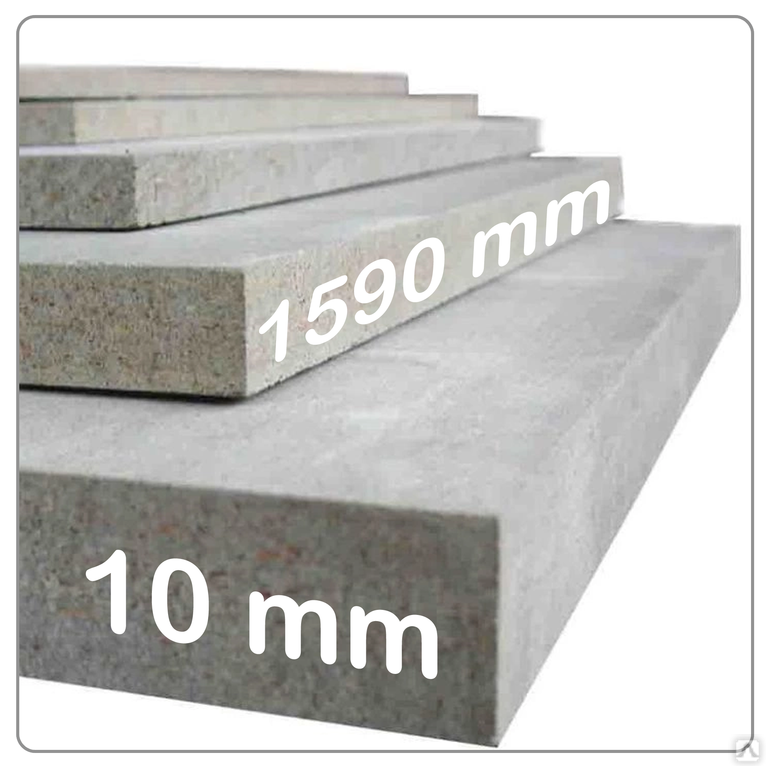

Плиты ЦСП выпускаются длиной 3200 и 3600 мм, шириной 1200 и 1250 мм. Параметров толщины четыре:
- 8-10 мм;
- 12-16 мм;
- 18-28 мм;
- 30-40 мм.
Для каждого размера устанавливаются свои значения предельных отклонений.
Изготовление плит нестандартных размеров допускается после согласования технических условий изготовителя с потребителем.
Условное обозначение и маркировка
Обозначение плиты ЦСП включает марку, линейные размеры, а также технические условия или стандарт, в соответствие с которым изготовлено изделие.
К примеру:
ЦСП 3600×1250×10 ГОСТ 26816-2016
Маркировка наносится на каждую изготовленную плиту ЦСП и содержит сведения о толщине, знак предприятия изготовителя, дату выпуска и стандарт, в соответствие с которым изделие произведено.
Где применяют плиту ЦСП
Цементно-стружечные плиты являются трудно сгораемыми материалами, они обладают повышенной биостойкостью, не поддаются воздействию влаги, грибка, гниению. Поэтому их активно используют в строительстве в качестве элементов подвесных потолков, обшивок, подоконных оснований, облицовки, стеновых панелей.
ЦСП применяют для строительства вентилируемых фасадов, для создания опалубки несъёмного типа, а также используют при возведении ограждений.
Отделка фасадов
Наиболее распространённое направление применения цементно-стружечных плит. Вентилируемых фасады, изготовленные из ЦСП, встречаются довольно часто. На каркас из брусков или металлического профиля укладываются плиты. Фиксация осуществляется открытым или скрытым способом.
Второй метод предпочтительнее, т.к. позволяет компенсировать температурные расширения. Преимущества – естественная вентиляция воздуха и полное удаление влаги, инея, росы с поверхности изделия. Плиты обладают достаточной прочностью и способны переносить высокие ветровые нагрузки.
Утепление стен
Плиты ЦСП используются совместно с распространёнными видами утеплителя: листами пенополистирола, минеральной ватой. ЦСП обладает низкой гигроскопичностью, поэтому применение мембранного полотна или гидро-пароизоляции необязательно. Это позволяет сэкономить денежные средства на строительство или ремонт объекта.
Отделка пола
Монтаж плит ЦСП производится как на лаги, так и на выровненное бетонное основание. Цементно-стружечная плита применяется для создания ровного чернового пола, на который производится укладка ламината, паркета, линолеума, керамической плитки, панелей из натурального дерева.
Так как на напольное покрытие действуют значительные нагрузки, то к толщине ЦСП предъявляются определённые требования.
При монтаже на бетонное основание толщина плиты должна составлять 24-26 мм, а при укладке на лаги 30-34 мм. Расстояние между лагами рассчитывается исходя из общей площади напольного покрытия. Но, считается, что на каждый квадратный метр ЦСП должна приходиться одна опора.
Также ЦСП используют при облицовке стен и потолков в частных домах. При ремонте квартир плиты используются реже.
Достоинства ЦСП
ЦСП считается экологически чистым материалом, не выделяющим вредных веществ в окружающее пространство. Плиты хорошо переносят отрицательные температуры, не трескаются и не расслаиваются, хорошие водоотталкивающие качества позволяют использовать изделия во влажных и особо влажных помещениях.
Плиты легко поддаются механической обработке, в т.ч. ручным инструментом. Они удобны в монтаже, обладают хорошими тепло- и звукоизоляционными показателями.
Недостатки ЦСП
- Высокая масса;
- Ограниченный срок службы.
Если стеновые панели из ЦСП эксплуатируются в уличных условиях, срок их службы не превышает 13-15 лет.
Крепление ЦСП (цементно-стружечной плиты)
Поделится:
Цементно-стружечная плита 2700×1250мм
Главная » ЦСП ТАМАК » Цементно-стружечная плита 2700×1250мм
от 1472
от 1720
от 1930
от 2280
от 2514
от 2757
от 2976
от 3188
ЦСП (Цементно-стружечная плита)
Абсолютно все материалы, которые используются при строительстве, отличаются между собой по самым разнообразным критериям и характеристикам.
Так, к примеру, сюда можно отнести их размеры и формы. К числу новинок в строительных материаллах относятся цементно-стружечные плиты. Особенность ЦСП плит заключается в том, что в их состав включена древесина (мелкая стружка), портландцемент, а также различные дополнительные добавки, такие как пластификаторы.
Роль такой добавки может играть сульфат алюминия, поскольку он необходим с целью снижения уровня концентрации влаги в итоговом изделии. Нами предлагается продажа ЦСП в большом ассортименте и почти с мгновенной доставкой к вам на строительный обьект.
Чаще всего в составе плит ЦСП преобладает цемент и обычно занимает примерно 65 процентов. Стружка не превышает 24 процентов, а вода, в свою очередь, около 8 процентов. Остальное занимают различные добавки.
Ошибочно отождествлять рассматриваемое изделие с древесно-стружечными плитами (ДСП). Да, в некотором плане они схожи, но вот технические характеристики цементно-стружечных плит отличаются технологией изготовления, а также соотношением составляющих его веществ. Мы предлагаем наиболее привлекательные цены на цсп плиты.
Такой фактор, как стоимость ЦСП плит, обуславливается способом их производства. Цена на ЦСП плиты в нашей компании самые выгодные относительно среднерыночных, мы можем позволить не работая в убыток держать их на достойном уровне.
В настоящее время ЦСП имеет достаточно широкое применение. Так, к примеру, она используется как для внутренней, так и для внешней отделки стен при установке каркасов. Такие плиты могут применяться как несъёмная опалубка.
Технические характеристики
ЦСП плита используется для:
- Процесса обустройства обрешётки;
- Из таких плит изготавливают некоторые составные части конструкций;
- Цементно стружечная плита для пола;
- Также широко используется применение ЦСП плиты при обустройстве построек, выполненных из древесины.
Применение плит ЦСП
Цементно-стружечные плиты смогут обеспечить наиболее длительный срок службы конструкции при организации грамотной установки. Отличительная особенность заключается в повышенной прочности на растяжение и сжатие, что является преимуществом при использовании цементно стружечной плиты для пола. Цена ЦСП плиты не самая высокая в сравнении со сходными материаллами, что является одним из преимуществ таких изделий.
Благодаря отличным прочностным качествам этому становится возможным использование изделий с целью укрепления каркаса. Кроме того, такие изделия обладают отличными тепло- и звукоизоляционными характеристиками. Нередко используется в роли утеплителя, в качестве одного из дополнительных слоёв. Различаются также и стоимости ЦСП. Если Вам нужна ЦСП плита то Вы можете купить ее в нашей компании.
Сюда можно отнести качество исходных материалов, их соотношения. Также на стоимость влияют и размеры плиты. Такие изделия представлены в самых разнообразных размерах. В представленном ассортименте вы найдёте именно такой, какой вам нужен.
Оценочная плата CR-150-R6 CSP — Cremat Inc
Знакомство с CR-150-R6:
Ниже приведена схема оценочной платы CR-150-R6 и расположение некоторых важных компонентов. Далее следует подробная инструкция по сборке.
Механический чертеж платы здесь.
3D-модель платы CR-150-R6 (FreeCAD и .STEP) находится здесь.
Обзор схемы
Схема CR-150-R6 показана ниже.
Для простоты части схемы, относящиеся к источнику питания, опущены. Полную версию схемы в формате PDF см. здесь.
CR-150-R6 имеет восемь незанятых позиций на плате, что позволяет пользователю настроить его для конкретного типа детектора. В частности, R1, C1, R2, C2, R3, C3, R4 и C4 остаются незаполненными. Некоторые из этих позиций останутся незанятыми после сборки. Кроме того, установленные на плате разъемы BNC оставлены для установки пользователем на плате.
Как собрать CR-150-R6
Сборка оценочной платы CR-150-R6 зависит от типа используемого детектора.
Ниже приведены описания четырех различных конфигураций в зависимости от детектора и напряжения смещения.
Конфигурация 1 : для штыревых фотодиодов, детекторов CZT/CdTe, APD, детекторов поверхностного барьера (или PIP) и газовых детекторов. Напряжение смещения менее 500В. Установка в корпус CR-150-BOX-R6. Подробная инструкция по сборке в картинках здесь.
Конфигурация 2 : для детекторов CZT/CdTe, APD, детекторов поверхностного барьера (или PIP) и газовых детекторов.
Напряжение смещения от 500В до 2кВ. Установка в корпус CR-150-BOX-R6-HV. Подробная инструкция по сборке в картинках здесь.
Конфигурация 3 : для детекторов SiPM. Установка в корпус CR-150-BOX-R6. Подробная инструкция по сборке в картинках здесь.
Конфигурация 4 : для цилиндра Фарадея, канальных электронных умножителей или фотоумножителей. Установка в корпус CR-150-BOX-NoBias. Подробная инструкция по сборке в картинках здесь.
Конфигурация 1: Для штыревых фотодиодов, CZT-детекторов, APD, детекторов с поверхностным барьером (или PIP) и газовых детекторов. Напряжения смещения менее 500 В
Для детекторов с единичным коэффициентом усиления, таких как штыревые фотодиоды, детекторы CZT и детекторы с поверхностным барьером, мы рекомендуем использовать модуль CR-110 CSP. Для APD и газовых детекторов также можно использовать CR-110, однако, если эти детекторы используются с высоким коэффициентом усиления, генерируя сигналы более 0,1 пикокулон, мы рекомендуем использовать CR-111, чтобы избежать насыщения.
Конфигурация 1 похожа на Конфигурацию 2, за исключением того, что разъем BNC используется в положении «bias in» в конфигурации 1. Если напряжение смещения детектора превышает 500 В (максимальное номинальное напряжение для разъемов BNC), мы рекомендуем использовать конфигурацию 2, в котором вместо этого используется разъем высокого напряжения в положении «смещение».
Плату CR-150-R6 можно собрать, используя следующие значения:
R1 : оставить открытым. Если ток утечки детектора превышает примерно 10 нА, см. обсуждение ниже.
C1 : конденсатор 0,01 мкФ 2 кВ (оранжевого цвета)
R2 : оставлен открытым. Если ток утечки детектора превышает примерно 10 нА, см. обсуждение ниже
C2 : конденсатор 1 пФ (синий цвет)
R3 : оставлен открытым
C3 : конденсатор 0,01 мкФ 2 кВ (оранжевый цвет)
R4 : левый открытый
C4 : левый открытый
R11 : В этом положении установлена ферритовая втулка.
Однако, если требуется защита входа, замените ее резистором на 220 Ом.
Подробная пошаговая инструкция по сборке представлена здесь.
Если постоянный ток утечки детектора превысит примерно 10 нА, рассмотрите возможность применения шунтирующих резисторов R1 и R2 вместо того, чтобы оставлять их разомкнутыми. Примечание. Эти шунтирующие резисторы не входят в комплект поставки CR-150-R6 . В CR-150-R6 уже установлены резистор фильтра 10 МОм и резистор смещения 200 МОм. Как часть конструкции со связью по переменному току, ток утечки детектора (постоянный или «темновой» ток детектора) протекает через эти резисторы и, соответственно, вызывает падение напряжения. Если ток утечки детектора велик (>10 нА), падение напряжения на этих резисторах может стать значительным (2 В на резисторе смещения при 10 нА). Поскольку эти резисторы включены последовательно с детектором, эти падения напряжения эффективно вычитаются из напряжения на детекторе. Таким образом, фактическое напряжение на детекторе может быть значительно меньше, чем напряжение смещения, подаваемое на цепь через J1 («смещение входа»). Результатом является неопределенность фактического напряжения смещения детектора, которую некоторые пользователи сочли бы неприемлемой. Чтобы смягчить эту проблему, мы можем применить шунтирующие резисторы к резистору фильтра смещения (9).0023 R1 ) и резистор смещения ( R2 ), что снижает их действующее значение и уменьшает эти падения напряжения. Выбор слишком малых шунтирующих резисторов R1 и R2 также может стать проблемой, поскольку эти резисторы являются источником теплового шума.
Мы предлагаем использовать приведенную ниже таблицу для определения приемлемых значений шунтирующих резисторов (шунтирующие резисторы не включены):
Конфигурация 2: для штыревых фотодиодов, CZT-детекторов, APD, детекторов с поверхностным барьером (или PIP) и газовых детекторов.
детекторы. Напряжение смещения от 500 В до 2 кВДля детекторов с единичным коэффициентом усиления, таких как детекторы CZT и детекторы поверхностного барьера, мы рекомендуем использовать модуль CR-110 CSP. Для APD и газовых детекторов также можно использовать CR-110, однако, если эти детекторы используются с высоким коэффициентом усиления, генерируя сигналы более 0,1 пикокулон, мы рекомендуем использовать CR-111, чтобы избежать насыщения.
Конфигурация 2 похожа на Конфигурацию 1, за исключением того, что в конфигурации 2 в положении «смещение входа» используется разъем высокого напряжения. Если напряжение смещения детектора меньше 500 В (максимальное номинальное напряжение для разъемов BNC), рекомендуется использовать конфигурацию 1, в которой вместо этого используется разъем BNC в положении «смещение внутрь».
Плату CR-150-R6 можно собрать, используя следующие значения:
R1 : оставить открытым. Если ток утечки детектора превышает примерно 10 нА, см. обсуждение ниже.
C1 : конденсатор 0,01 мкФ 2 кВ (оранжевого цвета)
R2 : оставлен открытым. Если ток утечки детектора превышает примерно 10 нА, см. обсуждение ниже
C2 : конденсатор 1 пФ (синий цвет)
R3 : оставлен открытым
C3 : конденсатор 0,01 мкФ 2 кВ (оранжевый цвет)
R4 : левый открытый
C4 : левый открытый
R11 : В этом положении установлена ферритовая втулка. Однако, если требуется защита входа, замените ее резистором на 220 Ом.
Подробная пошаговая инструкция по сборке представлена здесь.
Если постоянный ток утечки детектора превысит примерно 10 нА, рассмотрите возможность применения шунтирующих резисторов R1 и R2 вместо того, чтобы оставлять их разомкнутыми. Примечание. Эти шунтирующие резисторы не входят в комплект поставки CR-150-R6 . В CR-150-R6 уже установлены резистор фильтра 10 МОм и резистор смещения 200 МОм. Как часть конструкции со связью по переменному току, ток утечки детектора (постоянный или «темновой» ток детектора) протекает через эти резисторы и, соответственно, вызывает падение напряжения. Если ток утечки детектора велик (>10 нА), падение напряжения на этих резисторах может стать значительным (2 В на резисторе смещения при 10 нА). Поскольку эти резисторы включены последовательно с детектором, эти падения напряжения эффективно вычитаются из напряжения на детекторе. Таким образом, фактическое напряжение на детекторе может быть значительно меньше, чем напряжение смещения, подаваемое на цепь через J1 («смещение входа»). Результатом является неопределенность фактического напряжения смещения детектора, которую некоторые пользователи сочли бы неприемлемой. Чтобы смягчить эту проблему, мы можем применить шунтирующие резисторы к резистору фильтра смещения (9).0023 R1 ) и резистор смещения ( R2 ), что снижает их действующее значение и уменьшает эти падения напряжения. Выбор слишком малых шунтирующих резисторов R1 и R2 также может стать проблемой, поскольку эти резисторы являются источником теплового шума.
Мы предлагаем использовать приведенную ниже таблицу для определения приемлемых значений шунтирующих резисторов (шунтирующие резисторы не включены):
Конфигурация 3: для детекторов SiPM
Для детекторов SiPM мы рекомендуем использовать модуль CR-113 CSP с CR Плата -150-R6. Для настройки платы CR-150-R6 для детекторов SiPM мы рекомендуем использовать следующие значения:
R1 : 100 -ом резистор
C1 : 1UF 100 В керамический конденсатор (желтый, больше)
R2 : 10K OHM Резистор
C2 : 10pf Capacitor (Yellow Maller)
3 : 10p.
C3 : керамический конденсатор 1 мкФ 100 В (желтый, большего размера)
R4 : оставить открытым
C4 : оставить открытым
Подробная пошаговая инструкция по сборке представлена здесь.
Конфигурация 4: Для цилиндра Фарадея, канальных электронных умножителей или фотоумножителей
Для этих типов извещателей мы рекомендуем использовать модуль CSP CR-113 с платой CR-150-R6. Для настройки платы CR-150-R6 мы рекомендуем использовать следующие значения:
R1 : оставлен открытым
C1 : 1 мкФ 100 В керамический конденсатор (желтый, больший)
R2 : оставлен открытым
2
R3 : резистор 1 МОм
C3 : оставлен разомкнутым
R4 : оставлен разомкнутым
C4 : оставить открытым
Подробная пошаговая инструкция по сборке представлена здесь.
