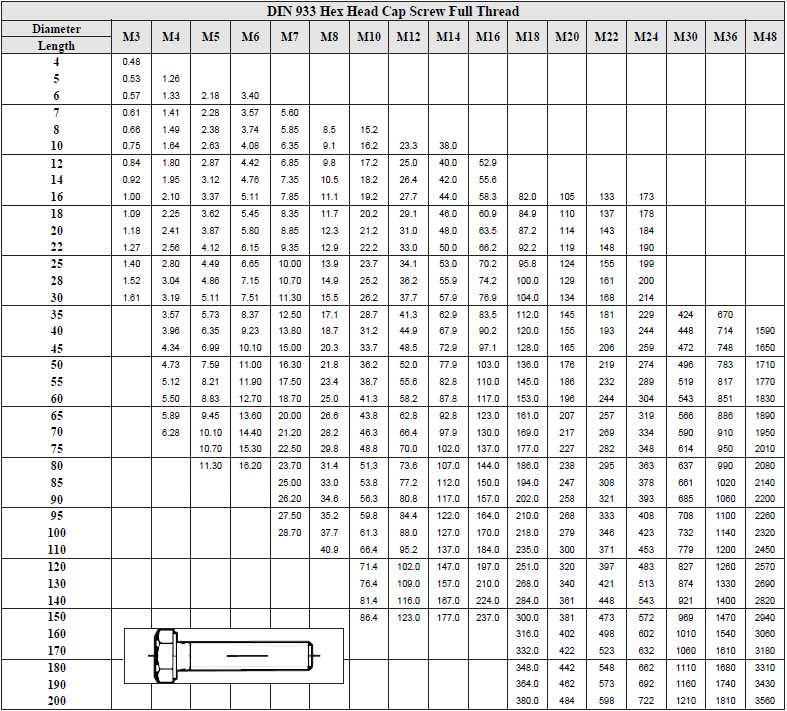

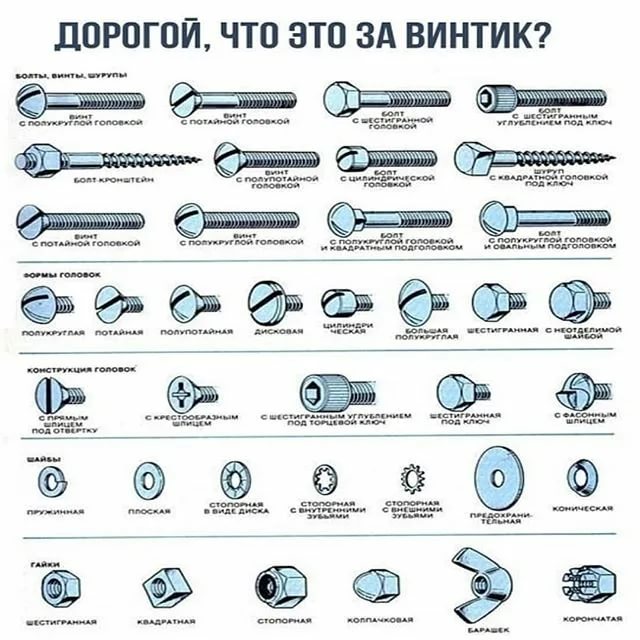

Размеры болтов и гаек таблица: Как определить размер гайки или болта

Таблица размеров болтов с внутренним шестигранником DIN 912

Метизная продукция Статьи Таблица размеров болтов с внутренним шестигранником

Таблица размеров болтов с внутренним шестигранником DIN 912 Компания «Тандем»

DIN 912 — это болт, имеющий внутренний шестигранник, а также головку цилиндрической формы.

На шпильке данного болта можно увидеть неполную резьбу.

Она может быть как крупной, так и мелкой. Применяют этот болт для того, чтобы соединять разнообразные элементы конструкции в машиностроении, при изготовлении приборов и в других промышленных отраслях. Используется болт DIN 912 с гайками и шайбами, имеющими подходящие размеры. При изготовлении таких болтов используют углеродистую сталь, латунь, а также некоторые виды нержавеющей стали.

Материалы, используемые для изготовления болта:

• Сталь 8,8, 10,9, 12,9. Класс прочности данной стали должны быть подходящим для винтов.
• Сталь с нанесённым на неё покрытием, это может быть гальваническое никелирование или гальваническая оцинковка.
• Латунь.
• Нержавеющая сталь разных видов.



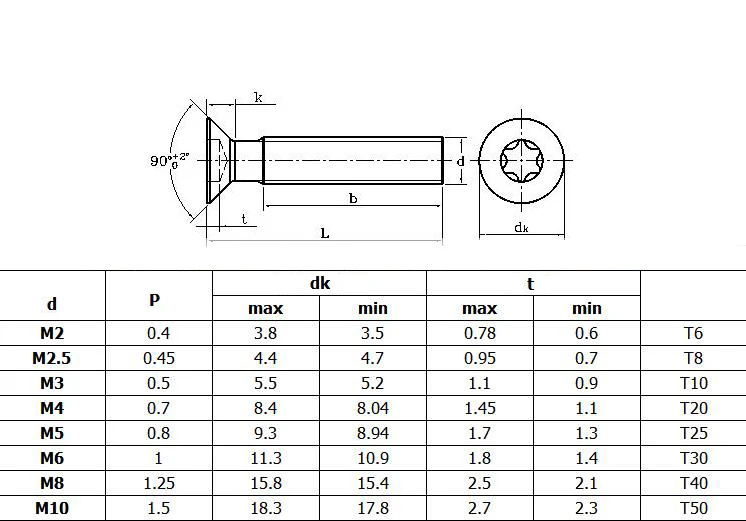

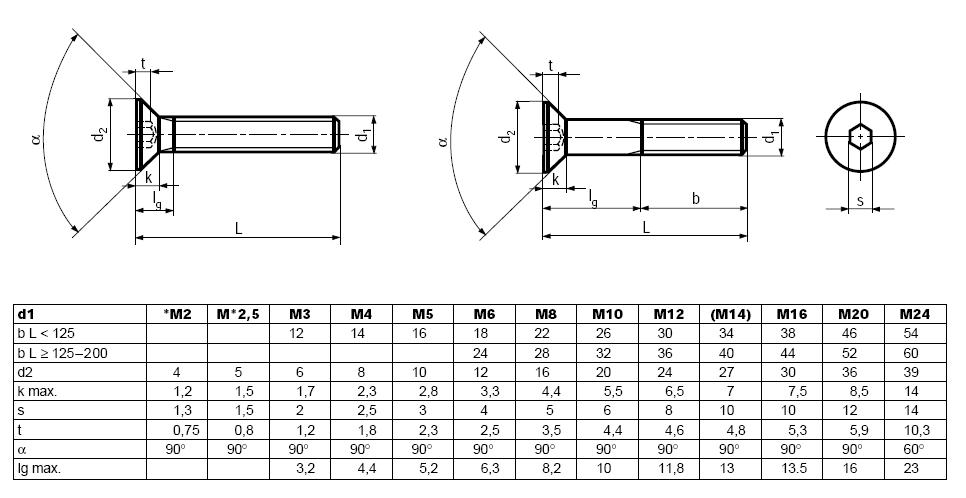

Размеры болтов с внутренним шестигранником (крупная и мелкая резьба)

d		M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	М14	М16	М18	М20	М24	М30	М36	M42	M48	M56	M64
P		0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	3	3,5	4	4,5	5	5,5	6
b		15	16	17	18	20	22	24	28	32	36	40	44	48	52	60	72	84	96	108	124	140
dk		3	3,8	4,5	5. 5	7	8.5	10	13	16	18	21	24	27	30	36	45	54	63	72	84	96
k		1,6	2	2,5	3	4	5	6	8	10	12	14	16	18	20	24	30	36	42	48	56	64
s		1,5	1,5	2	2.5	3	4	5	6	8	10	12	14	14	17	19	22	27	32	36	41	46
L	мин.	2,5	3	4	4	5	5	6	8	10	14	20	16	20	20	30	35	50	70	80	120	120
	макс.	16	20	25	60	120	220	300	300	340	400	320	600	600	600	600	800	980	980	700	600	500



Размеры болтов с внутренним шестигранником (мелкая резьба)

d		M8	M10	M12	М14	М16	М18	М20	М24	М30	М36	M42	M48	M56	M64
P		1	1	1,25	1,5	1,5	1,5	1,5	2	2	3	3	3	4	4
			1,25	1,5				2
b		28	32	36	40	44	48	52	60	72	84	96	108	124	140
dk		13	16	18	21	24	27	30	36	45	54	63	72	84	96
k		8	10	12	14	16	18	20	24	30	36	42	48	56	64
s		6	8	10	12	14	14	17	19	22	27	32	36	41	46
L	мин.	12	20	20	25	25	30	30	40	45	55	60	70	80	90
	макс.	80	100	120	140	160	200	200	200	200	200	300	300	300	300



Расшифровка обозначений:

d — диаметр резьбы
P — шаг резьбы

b — длина резьбовой части болта
dk — диаметр головки
k — высота головки болта

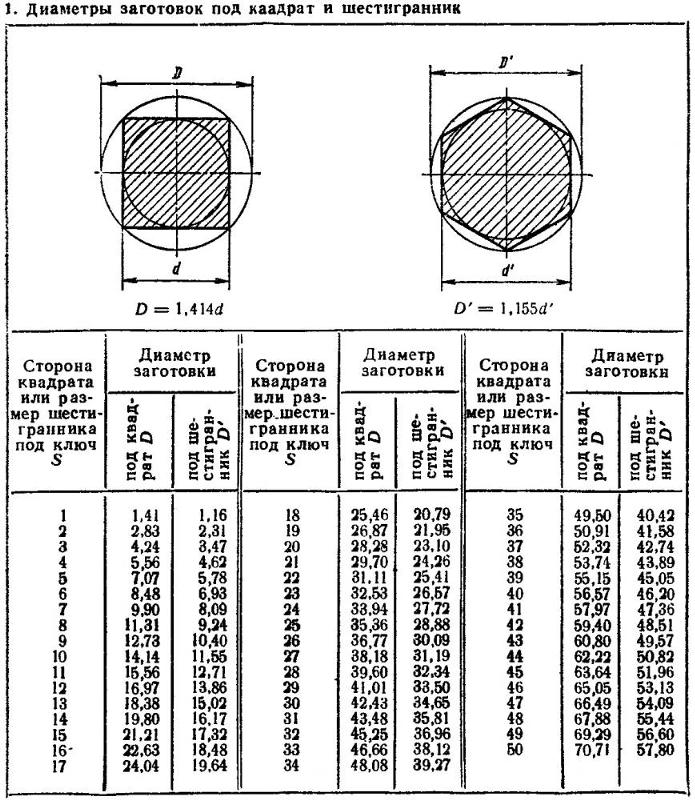

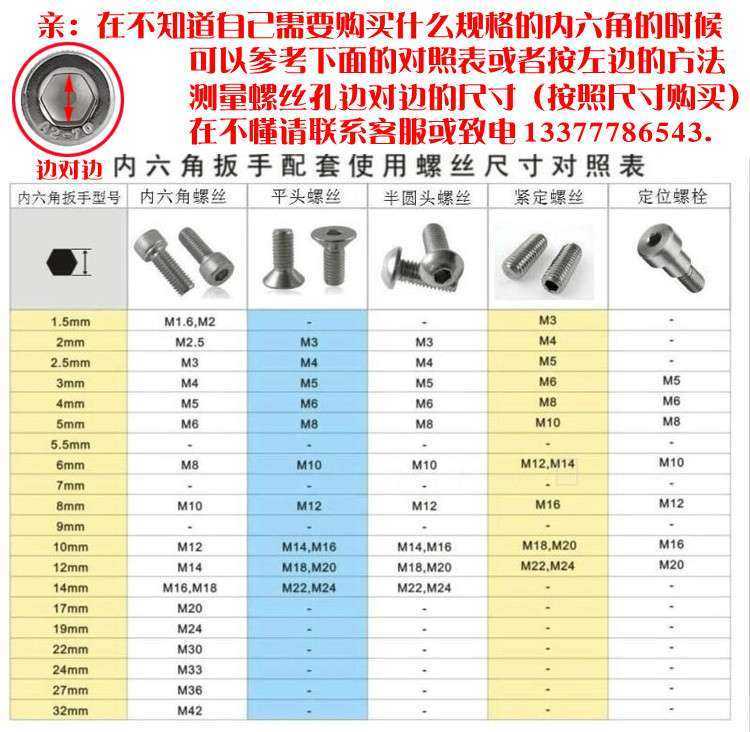

s — размер внутреннего шестигранника под ключ
L — общая длина болта



Дата публикации: 10.03.2022

➨ Таблица для расчетов размера и количества крепежа фланцев — Armashop.

ua

7 июля 2021

В таблице приводятся данные по крепежу для одного фланца. Но обычно во фланцевых соединениях участвуют два фланца.

Например, для монтажа фланцевой задвижки на трубопровод количество отверстий из таблицы необходимо умножить на два. И потом рассчитать необходимое количество шпилек /болтов для фланцевого соединения арматуры.

Согласно ГОСТам фланцы стальные плоские приварные имеют давление Ру от 0,1 до 2,5 МПа (от 1 до 25 атм), а воротниковые приварные встык — Ру 0,1 до 20,0 МПа (от 1 до 200 атм).



Ду, мм	Ру, атм.	Фланцы воротниковые по ГОСТ 12821-01		Фланцы плоские по ГОСТ 12820-01
		Количество отверстий во фланце	Шпилька ГОСТ 9066-75	Количество отверстий во фланце	Способ крепления
					Шпилька ГОСТ 9066-75	Болт ГОСТ 7798-70
			1 шпилька 2 гайки		1 шпилька 2 гайки	1 болт 1 гайка
15	6	4	M10x60	4	M10x60	M10x40
	10	4	M12x65	4	M12x65	M12x50
	16	4	M12x70	4	M12x65	M12x50
	25	4	M12x75	4	M12x65	M12x50
	40	4	M12x75
	63	4	M12x80
	160	4	M12x80
20	6	4	M10x60	4	M10x60	M10x40
	10	4	M12x70	4	M12x70	M12x50
	16	4	M12x70	4	M12x70	M12x50
	25	4	M12x75	4	M12x70	M12x50
	40	4	M12x75
	63	4	M16x90
	160	4	M16x100
25	6	4	M10x65	4	M10x60	M10x40
	10	4	M12x70	4	M12x70	M12x50
	16	4	M12x70	4	M12x70	M12x50
	25	4	M12x75	4	M12x70	M12x50
	40	4	M12x75
	63	4	M16x100
	160	4	M16x100
32	6	4	M12x70	4	M12x70	M12x50
	10	4	M16x80	4	M16x90	M16x60
	16	4	M16x80	4	M16x90	M16x60
	25	4	M16x90	4	M16x90	M16x60
	40	4	M16x90
	63	4	M20x110
	160	4	M20x110
40	6	4	M12x70	4	M12x70	M12x50
	10	4	M16x80	4	M16x90	M16x60
	16	4	M16x80	4	M16x90	M16x60
	25	4	M16x90	4	M16x90	M16x80
	40	4	M16x90
	63	4	M20x110
	160	4	M20x120
50	6	4	M12x70	4	M12x70	M12x50
	10	4	M16x80	4	M16x90	M16x60
	16	4	M16x80	4	M16x90	M16x80
	25	4	M16x90	4	M16x90	M16x80
	40	4	M16x90
	63	4	M20x110
	100	4	M24x120
	160	4	M24x130
65	6	4	M12x70	4	M12x70	M12x50
	10	4	M16x90	4	M16x90	M16x60
	16	4	M1бx90	4	M16x90	M16x80
	25	8	M16x100	8	M16x90	M16x80
	40	8	M16x100
	63	8	M20x120
80	6	4	M16x80	4	M16x90	M16x60
	10	4	M16x90	4	M16x90	M16x60
	16	4	M16x90	4	M16x90	M16x80
	25	8	M16x100	8	M16x100	M16x80
	40	8	M16x100
	63	8	M20x120
100	6	4	M16x80	4	M16x90	M16x60
	10	8	M16x90	8	M16x90	M16x80
	16	8	M16x100	8	M16x100	M16x80
	25	8	M20x110	8	M20x110	M20x90
	40	8	M20x110
	63	8	M24x130
	100	8	M27x150
	160	8	M27x160
	200	8	M36x230
125	6	8	M16x90	8	M16x90	M16x60
	10	8	M16x100	8	M16x90	M16x80
	16	8	M16x100	8	M16x100	M16x80
	25	8	M24x120	8	M24x140	M24x100
	40	8	M24x130
	63	8	M27x150
150	6	8	M16x90	8	M16x90	M16x60
	10	8	M20x110	8	M20x110	M20x90
	16	8	M20x110	8	M20x110	M20x90
	25	8	M24x130	8	M24x140	M24x100
	40	8	M24x130
	63	8	MЗ0x1б0
	100	12	M30x180
	160	12	M30x180
200	6	8	M16x90	8	M16x90	M16x80
	10	8	M20x110	8	M20x110	M20x90
	16	12	M20x110	12	M20x110	M20x90
	25	12	M24x130	12	M24x140	M24x100
	40	12	M27x150
	63	12	M30x170
	100	12	M36x200
	160	12	M36x220
250	6	12	M16x90	12	M16x90	M16x80
	10	12	M20x110	12	M20x110	M20x90
	16	12	M24x120	12	M24x140	M24x100
	25	12	M27x140	12	M27x150	M27x110
	40	12	M30x160
	63	12	M36x190
	160	12	M36x230
З00	10	12	M20x120	12	M20x110	M20x90
	16	12	M24x130	12	M24x140	M24x100
	25	16	M27x150	16	M27x150	M27x110
	40	16	M30x180
	63	16	M36x200
	100	16	M42x250
	160	16	M42x270
350	6	12	M20x100	12	M20x110	M20x90
	10	16	M20x120	16	M20x110	M20x90
	16	16	M24x130	16	M24x140	M24x100
	25	16	M30x160	16	M30x180	M30x130
	40	16	M30x190
	63	16	M36x220
400	6	16	M20x100	16	M20x110	M20x90
	10	16	M24x120	16	M24x140	M24x100
	16	16	M27x150	16	M27x150	M27x110
	25	16	M30x170	16	M30x180	M30x130
	40	16	M36x210
	63	16	M42x240
	100	16	M48x290
500	6	16	M20x100	16	M20x100	M20x90
	10	20	M24x130	20	M24x140	M24x100
	16	20	M30x170	20	M30x180	M30x130
	25	20	M36x190	20	M36x200	M36x150
	40	20	M42x230
	63	20	M48x280
600	6	20	M24x120	20	M24x140	M24x100
	10	20	M27x130	20	M27x150	M27x110
	16	20	M36x190	20	M36x200	M36x150
	25	20	M36x200	20	M36x200	M36x150
	40	20	M48x250
	63	20	M52x280
700	6	24	M24x110	24	M24x140	M24x100
	10	24	M27x140	24	M27x150	M27x110
	16	24	M36x190	24	M36x200	M36x150
	25	24	M42x220
800	6	24	M27x120	24	M27x150	M27x110
	10	24	M30x150	24	M30x180	M30x130
	16	24	M36x190	24	M36x200	M36x150
	25	24	M42x230
1000	6	28	M27x120	28	M27x150	M27x110
	10	28	M30x140	28	M30x180	M30x130
	16	28	M42x210
	25	28	M52x250
1200	10	32	M36x200
	16	32	M48x250
	25	32	M52x250

Подобрать болты, шпильки, гайки и шайбы можно на нашем сайте в разделе «Метизы». Цены в разделе указаны за штуку и за кг.

☛ Перейти в «Метизы»



Поделиться

Твитнуть

Pinterest

Telegram

Viber

Поделится

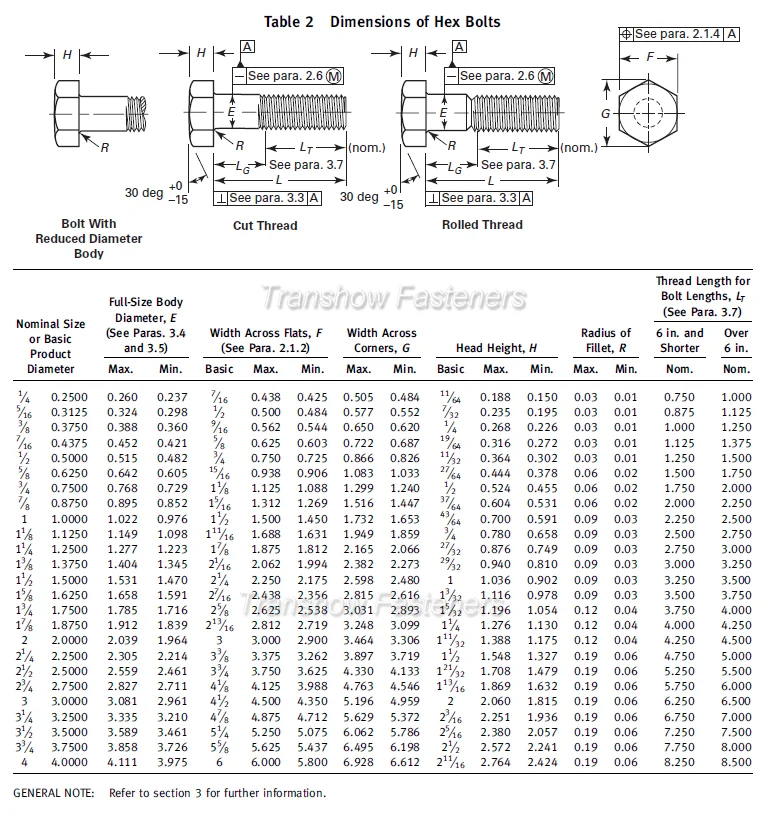

Руководство по размерам и размерам крепежа

Понимание размеров стандартных размеров

Размер Размер относится к диаметру винтов, болтов и штифтов, а также к внутреннему диаметру гаек и шайб. Вы можете искать свой продукт по диаметру, выбрав измерение в раскрывающемся списке «Размер». Другие измерения размеров, такие как винты, болты, длина штифта, наружные диаметры гаек и шайб и т. д., отображаются в самом результате поиска.

A. Детали, требующие согласования с сопрягаемым элементом

Например: Винты или болты, которые просверливают гайки, шайбы

Те детали, которые требуют согласования с сопрягаемым элементом — винты или болты с гайками или шайбами ​​— имеют диаметры, выраженные в фактических дюймах или их долях, за которыми следует число витков резьбы на дюйм.

Винты и болты, сопрягаемые с гайкой, а также сами гайки обозначаются как таковые. Шайбы нет.

Важно отметить, что при согласовании шайбы с винтом или болтом диаметр вала винта или болт должен соответствовать внутреннему диаметру шайбы. Например, болт -16 должен сочетаться с шайбой. Внутренний диаметр ? шайба, на самом деле, будет немного больше, чем ? тем самым давая возможность шайбе поместиться вокруг болта. Следовательно, при заказе шайбы для использования, отличного от сопоставления ее с винтом или болтом, следует определить фактическую внутреннюю диаметр стиральной машины перед размещением заказа.

Примеры:

1. Дробь, за которой следует дефис, за которым следует число:

Дробь — это диаметр вала в долях дюйма. Число, следующее за дефисом, — это число витков резьбы на дюйм , то есть количество витков резьбы на самом валу на дюйм длины вала.

1/4-20: диаметр вала одна четверть дюйма, 20 витков резьбы на дюйм

3/4-16: диаметр вала три четверти дюйма, 16 витков резьбы на дюйм

2. Для деталей размером 1 дюйм и более:

Число 1 или число больше единицы, или число один или число больше единицы, за которым следует дробь, затем дефис, затем дробь или целое число:

Число 1 или число больше единицы, или число один или число больше единицы, за которым следует дробь, — это диаметр вала. Число после дефиса означает количество витков на дюйм ; то есть количество витков резьбы на самом валу на дюйм длины вала. То же, что и для более мелких деталей.

1-12: диаметр вала один дюйм, 12 витков резьбы на дюйм

2-1/4-4-1/2: диаметр вала два с половиной дюйма, четыре с половиной витка резьбы на дюйм

Примечание. Диаметры некоторых крепежных винтов меньшего размера (хотя они могут иметь сопрягаемую часть) обозначены в отраслевой системе цифровых размеров, описанной ниже. См. раздел C ниже для уточнения.

B. Детали, не требующие сопряжения с сопрягаемым элементом

Те детали, которые не требуют сопоставления с сопрягаемым элементом — винты или болты, которые просто вкручиваются в поверхность или проходят сквозь нее — часто обозначаются отраслевыми числовыми размерами, которым предшествует знак #. Они не показывают число витков на дюйм. Эти отраслевые числовые размеры варьируются от № 0 до № 15, где № 0 — самый маленький, а № 15 — самый большой.

Эти числовые размеры представляют собой диаметры валов (и внутренние диаметры некоторых шайб), которые были стандартизированы несколько лет назад Американским обществом инженеров-механиков (ASME), Американским обществом испытаний и материалов (ASTM) и другими организациями по стандартизации. Эти размеры были стандартизированы на основе размеров, уже широко используемых на рынке.

1. Примеры:

Отраслевой числовой размер, которому предшествует знак #:

#6: размер A № 6 (шурупы для листового металла, шурупы Teks, шурупы для гипсокартона, шурупы для ДСП, шурупы для дерева, шурупы с U-образным приводом)

#8: размер A номер 8 (шурупы для листового металла, шурупы Teks, шурупы для гипсокартона, шурупы для ДСП, шурупы для дерева, шурупы с U-образным приводом)

#14: размер A 14 (шурупы для листового металла, шурупы Teks, шурупы для дерева)

2. Основные основные диаметры промышленных шурупов Числовое обозначение размера:

(в дюймах)

№0: 0,0600 или 3/50 дюйма
№1: 0,0730 или 73/1000 дюйма
№2: 0,0860 или 43/500 дюйма
№3: 0,0990 или 99/1000 дюйма
№4: 0,1120 или 14/125 дюйма
#5: 0,1250 или 1/8 дюйма
#6: 0,1380 или 69/500 в
#7: 0,151 или 77/512
#8: 0,1640 или 41/250 в
#9: 0,1770 или 11/64 в
#10: 0,1900 или 19/103 в

3 #12: 0,2160 или 27/125 дюйма

#14: 0,2500 или 1/4 дюйма
#15: 0,3120 или 5/16 дюйма
#16: 0,3750 или 3/8 дюйма

Цифровые номиналы крупнее #16 встречаются редко.

Диаметры

основаны на серии ASME с крупной резьбой (UNC/UNRC) и серии ASME с мелкой резьбой (UNF/UNRF)

.

C. Диаметры крепежных винтов, выраженные в отраслевой числовой системе размеров

Диаметры меньших крепежных винтов обозначаются теми же основными основными диаметрами, что и промышленные винты с числовым обозначением размера, указанными в разделе B. 2. выше, но также с числом витков резьбы на дюйм. Далее следует список в дюймах:

2-56: диаметр 0,0860 или 43/500; 56 витков на дюйм
4-40: диаметр 0,1120 или 14/125; 40 витков на дюйм
5-40: 0,1250 или 1/8 диаметра; 40 витков на дюйм
6-32: диаметр 0,1380 или 69/500; 32 нити на дюйм
8-32: 0,1640 или 41/250 в диаметре; 32 витка на дюйм
10-32: диаметр 0,1900 или 19/100; 32 витка на дюйм
10-24: диаметр 0,1900 или 19/100; 24 витка на дюйм
12-24: диаметр 0,2160 или 27/125; 24 витка резьбы на дюйм

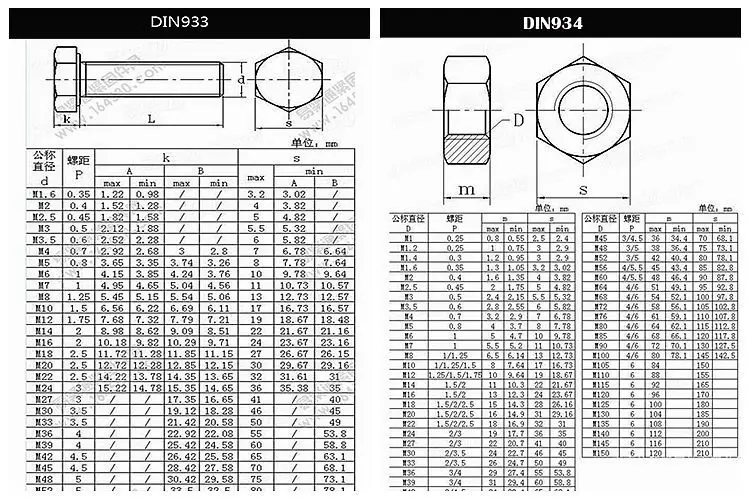

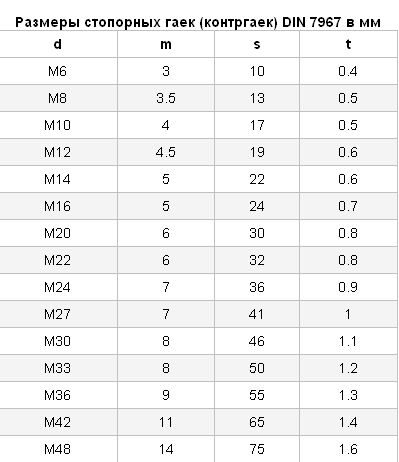

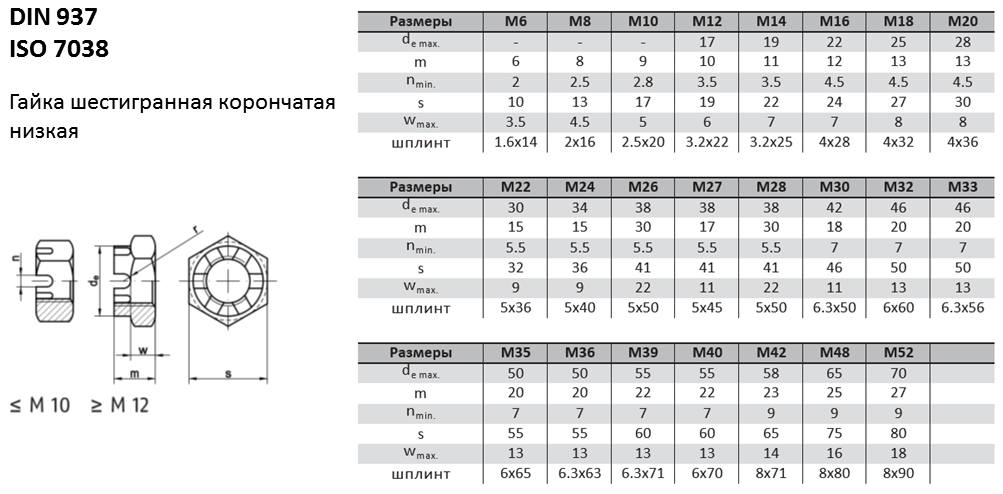

Метрическая шестигранная гайка Размеры Таблица размеров

Таблица размеров метрических гаек в соответствии с ISO 4032.

Размеры гайки M3:

Шаг: 0,5 мм, s _макс. : 5,50 мм, s _мин. : 5,32 мм, e _мин. : 6,01 мм, м _макс. : 2,40 мм, m _мин.

Размеры гайки M4:

Шаг: 0,70 мм, s _макс. : 7,00 мм, s _мин. : 6,78 мм, e _мин. : 7,66 мм, m _макс. : 3,2 мм, m _мин.

Гайка M5 Размеры:

Шаг: 0,80 мм, s _макс. : 8,00 мм, s _мин. : 7,78 мм, e _мин. : 8,79 мм, m _макс. : 4,7 мм, m _мин.

Размеры гайки M6:

Шаг: 1,00 мм, s _макс : 10,00 мм, s _мин : 9,78 мм, e _мин : 11,05 мм, m _макс : 5,2 мм, m
4 мин 904,115 мм

Размеры гайки M8:

Шаг: 1,25 мм, s _макс. : 13,00 мм, s _мин. : 12,73 мм, e _мин. : 14,38 мм, m _макс. : 6,8 мм, m _мин.

Гайка M10 Размеры:

Шаг: 1,50 мм, s _макс. : 16,00 мм, s _мин. : 15,73 мм, e _мин. :17,77 мм, m _макс. : 8,40 мм, m _мин.

Гайка M12 Размеры:

Шаг: 1,75 мм, s _макс. : 18,00 мм, s _мин. : 17,73 мм, e _мин. : 20,03 мм, м _макс.

Гайка M16 Размеры:

Шаг: 2,0 мм, s _max : 24,00 мм, s _min : 23,67 мм, e _min : 26,75 мм, m _max : 14,8 мм, m _min : 900,16 мм

Гайка M20 Размеры:

Шаг: 2,5 мм s _max : 30,00 мм, s _min : 29,16 мм, e _min : 32,95 мм, m _max : 18,0 мм, m _min : 9006 мм

Гайка M24 Размеры:

Шаг: 3 мм, s _max : 36 мм, s _min : 35 мм, e _min : 39,55 мм, m _max : 21,5 мм, m _min : 20,2 мм

Размер гайки	Тема Шаг	с		е	м
		Ширина Через Квартиры		Ширина Через Углы	Высота из Гайка
		Макс.	мин.	мин.	Макс.	мин.
М1.6	0,35	3.20	3.02	3.41	1,30	1.05
М2	0,4	4.00	3,82	4.32	1,60	1,35
М2. 5	0,45	5.00	4,82	5.45	2,00	1,75
М3	0,5	5.50	5.32	6.01	2.40	2.15
М3.5*	0,6	6.00	5.82	6,58	2,80	2,55
М4	0,7	7. 00	6,78	7,66	3.2	2,9
М5	0,8	8.00	7,78	8,79	4,7	4.4
М6	1	10.00	9,78	11.05	5.2	4.9
М8	1,25	13. 00	12.73	14.38	6,80	6.44
М10	1,5	16.00	15.73	17,77	8.40	8.04
М12	1,75	18.00	17.73	20.03	10.80	10.37
М14*	2	21. 00	20.67	23.36	12,8	12.1
М16	2	24.00	23,67	26.75	14,8	14.1
М18*	2,5	27.00	26.16	29.56	15,8	15.1
М20	2,5	30. 00	29.16	32,95	18,0	16,9
М22*	2,5	34	33	37,29	19,4	18.1
М24	3	36	35	39.55	21,5	20.2
М27*	3	41	40	45. 2	23,8	22,5
М30	3,5	46	45	50.85	25,6	24,3
М33*	3,5	50	49	55.37	28,7	27,4
М36	4	55,0	53,8	60,79	31. 0	29,4
М39*	4	60,0	58,8	66.44	33,4	31,8
М42	4,5	65,0	63.1	71,3	34,0	32,4
М45*	4,5	70,0	68.1	76. 95	36,0	34,4
М48	5	75,0	73.1	82,6	38,0	36,4
М52*	5	80,0	78.1	88.25	42,0	40,4
М56	5.5	85,0	82,8	93,56	45,0	43. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий *
