Размеры баллона кислородного – Кислородные баллоны размеры и массы. Устройство кислородного баллона. Вентиль на кислородный баллон. Техника безопасности при работе с кислородным баллоном

Основные сведения о кислородных и ацетиленовых баллонах и газогенераторах

Газообразный кислород хранят и транспортируют в стальных стандартных баллонах, находящихся под давлением 150 кгс/см2.

Баллон состоит из цилиндрического корпуса с выпуклым днищем, верхней сферической частью с горловиной и кольцом; в горловину ввинчивают вентиль, имеющий диаметр 3/4" с правой резьбой. Для придания баллону устойчивости на нижнюю часть корпуса надевается башмак. На горловину баллона напрессовано кольцо с резьбой, на которую навинчивается защитный колпак. Баллоны следует хранить вертикально, предохраняя от ударов и нагревания.

Наиболее распространены баллоны емкостью 40 л, имеющие диаметр корпуса 219 мм, высоту 1390 мм и толщину стенки 8 мм. Вес баллона 67 кг. Такой баллон при давлении 150 кгс/см2 вмещает 6000 л (40X150), или 6 м3 кислорода.

Ацетилен при давлении свыше 1,5 кгс/см2 становится взрывчатым, и для безопасности транспортирования и хранения его используют баллоны, наполненные пористой массой (активированным углем).

Ацетилен теряет свои взрывчатые свойства, находясь в мелких порах массы и будучи залитым ацетоном.

В 1 л ацетона при нормальном давлении и температуре растворяется 23 л ацетилена; с повышением давления растворимость ацетилена увеличивается почти прямо пропорционально давлению.

Баллоны наполняют ацетиленом под давлением 19 кгс/см2. Баллон емкостью 40 л при давлении 19 кгс/см2 имеет вентиль диаметром 1/2" с левой резьбой и вмещает 4-5 м3 ацетилена.

Количество ацетилена в баллоне определяется по формуле:

где: V - емкость баллона, л,

Р - давление газа в баллоне, кгс/см2.

Для хранения ацетилена применяют баллоны диаметром 219 мм с толщиной стенки 7 мм, емкостью 40 и 50 л, высотой 1390 и 1700 мм, весом 52 и 64 кг.

На баллоне для ацетилена должны быть выбиты: наименование или марка завода-изготовителя, номер, вес, кг, дата изготовления и срок испытания, рабочее давление, кгс/см2, пробное гидравлическое давление, кгс/см2, емкость, л, клеймо ОТК завода (круглой формы, диаметром 10 мм), дата проверки пористой массы, клеймо завода-наполнителя, клеймо ОТК о проверке пористой массы (квадрат и вписанные в него буквы Пм).

Баллон с ацетиленом окрашивают в белый цвет, надпись «Ацетилен» должна быть красного цвета.

Пористую массу следует испытывать ежегодно, а баллоны - раз в пять лет при давлении 35 кгс/см2.

Отбор ацетилена из баллонов перед сдачей их на наполнительную станцию зависит от температуры наружного воздуха.

На кислородном баллоне должны быть выбиты: марка завода-изготовите­ля, вес, кг, емкость л, рабочее давление, кгс/см2, дата изготовления и срок испытания, клеймо ОТКзавода, пробное гидравлическое давление, кгс/см2, номер баллона.

Кислородный баллон окрашивают в голубой цвет. Надпись «Кислород» делают черной краской. Баллон испытывается под давлением 225 кгс/см2 через каждые 5 лет.

Баллоны выбраковывают при наличии потери в весе 20% или если объем (емкость) баллона увеличивается на 3%, при наличии трещин, плен, вмятин, отдулин, раковин и рисок (глубиной более 10% от номинальной толщины стенки),надрывов, выщерблений, износов резьбы горловины, а также при отсутствии паспортных данных.

При работе необходимо оставлять минимальное остаточное давление 0,5 кгс/см2 с тем, чтобы завод-наполнитель знал содержимое баллона и чтобы в баллон не попадали влага и пыль.

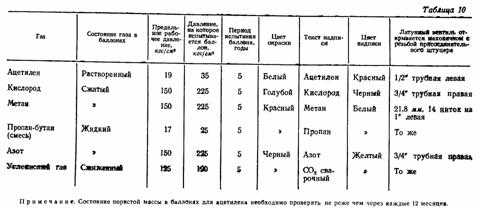

Данные о баллонах для газов, используемых при газовой сварке и резке, приведены в табл. 10.

Настроительстве применяются различные по конструкции газогенераторы (ГВР-1,25; ГВН-1,25 и др.).

hydrotechnics.ru

Кислородный баллон - Большая Энциклопедия Нефти и Газа, статья, страница 1

Кислородный баллон

Cтраница 1

Кислородные баллоны окрашивают в голубой цвет с надписью Кислород, сделанной черной краской поперек баллона.  [1]

Кислородные баллоны, находящиеся в эксплуатации, проверяют не реже 1 раза в 5 лет.  [3]

Кислородные баллоны, как наполненные, так и порожние, должны транспортироваться в помещениях для баллонов и в наполнительном отделении на специальных тележках.  [4]

Кислородные баллоны имеют емкость 40 л, рабочее давление 150 ат. Количество кислорода, перевозимого в баллоне, 6 м3, окраска баллона - синяя.  [5]

Кислородные баллоны при газовой резке на ремонтируемых участках размещаются вне действия высоких температур.  [6]

Кислородные баллоны окрашиваются снаружи в синий цвет и имеют надпись черной краской - кислород. Верхняя сферическая часть баллона не окрашивается, так как на ней выбивают паспортные данные и клеймо инспекции Гос-гортехнадзора ( Государственный комитет Совета Министров СССР по надзору за безопасным ведением работ в промышленности и горному надзору) о результатах очередных осмотров и испытаний баллона. Баллон для ацетилена представляет собой цилиндрический сосуд, по форме мало отличающийся от кислородного баллона. Внутренняя полость такого баллона заполнена пористой массой, для которой используются инфузорная земля ( кизельгур, диатомит), активированный уголь и др., пропитанные ацетоном. Пористая масса, образуя узкие ( капиллярные) каналы, в которых находится ацетилен, резко снижает взрывоопасность газа, в связи с чем в этих условиях давление можно повысить до 2 - 2 5 МПа ( 20 - 25 кгс / см2) без опасности взрыва. Ацетон как растворитель способствует увеличению количества ацетилена, нагнетаемого в баллон.  [8]

Кислородные баллоны рассчитываются на рабочее давление 150 ат и испытываются на 225 ат.  [9]

Кислородные баллоны окрашиваются снаружи в синий цвет и имеют надпись черной краской - Кислород. Верхняя сферическая часть баллона не окрашивается, так как на ней выбиваются его паспортные данные и клеймо инспекции Госгортех-надзора о результатах очередных осмотров и испытаний баллона.  [11]

Кислородный баллон, содержащий 16 л кислорода под давлением в 10 ат, сообщается с пустым сосудом. После чего устанавливается давление в 4 ат.  [12]

Кислородные баллоны окрашивают в голубой цвет и делают на них надпись Кислород черной краской.  [13]

Кислородные баллоны окрашивают в светлоголубой цвет, азотные - в черный с коричневой полосой вверху.  [15]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Газовый баллон и его размеры, 50л и 27л, размеры бытовых и тороидальных

Газовые баллоны, как и кислородные, выпускаются различных размеров, и владелец выбирает наиболее удобный для себя объем. Ведь с их помощью проводятся работы с металлом: сварка или резка, кислородные применяются в медицине для реанимации пациентов или их лечении от кислородного голодания, а также используются для собственного применения в домашних условиях, с помощью газовых емкостей можно отапливать дом или подогревать воду – способов использования множество.

Стандартные размеры газового баллона 50л

50-литровый газовый баллон – размеры его стандартны. Высота
составляет 96, а ширина в диаметре 29.9 см. Толщина стальной стенки составляет 3 мм, а вес – 22 кг. Для баллонов подобного объема рабочее давление составляет до 1,6 МПа (кг/см2). Хорошо подходит для транспортировки газа, его хранения, и для работ в объемном производстве.

Газовый баллон 40 литров и его размеры

40 литровые газовые баллоны имеют такой же диаметр, как и 50 литровые, а вот высота у них разная, и может достигать 146 см. Его также применяют для хранения, транспортировки и объемных работ. Рабочее давление в 40 литровых баллонах может различаться, и составлять кроме 1,6 МПа (кг/см2), еще и 1,47 МПа (кг/см2).

Размеры газового баллона 27 литров

Газовые емкости объемом 27 литров считаются удобными и применяются в быту. Высота емкости составляет 59 см при диаметре 29,9 см, что удобно для расположения на кухне, в случае подведения газового баллона к плите. Рабочее давление газа в 27 литровом баллоне, как и в 50 литровом, составляет 1,6 МПа (кг/см2), что стандартно для всех бытовых газовых сосудов. Вес пустого баллона в 14,5 кг не станет преградой для его перемещения, но важно помнить, что пустой баллон лучше сразу отдать на заправку, чем хранить его в домашних условиях.

Размеры бытовых газовых баллонов

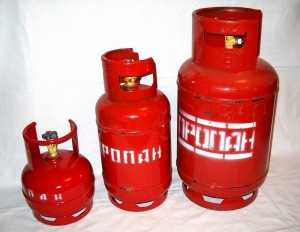

Бытовые газовые баллоны различаются по объемной вместимости газа и могут быть: 2, 12, 27 и 50 литров. Диаметр 5 и 12 литровых баллонов составляет 22.2 см. Высота различается и зависит от емкости: 5 литровые — 28,5 см, а 12 литровые – 48,5 см. А раз газовый баллон размеры разные имеет, то масса пустой емкости будет различная. 5л сосуд имеет вес в 4 кг, а 12 л – в 6 кг. Такие маленькие емкости очень удобны для дачников. Им нет необходимости топить дом круглый год, а на сезон для приготовления пищи это вполне подходящие объемы.

Размеры газовых баллонов для автомобилей

Одно из требований к автомобильному газовому баллону изначально было, его компактность и что бы он мог с легкостью помещаться в багажник. Разработчики учли это требование, и как результат, выдали газовые емкости для автомобилей длиной от 66,5 до 121,5 см, а в диаметре – 35,6 см. Литраж автомобильных газовых сосудов составляет от 50 до 100 литров, что позволяет ездить без заправки не один день.

Размеры тороидальных газовых баллонов – новинки на нашем рынке

На Украинском рынке существуют так же и тороидальные газовые баллоны, которые используются для оснащения автомобилей, и по своей форме очень хорошо помещаются в отсек для запасного колеса, экономя место в багажнике автомобиля. Их емкость составляет от 40 до 42 литров, а размеры в среднем 60х20 см.

Размеры новых газовых баллонов 40 литров которые продает наша компания
  • диаметр цилиндра, мм 232;
  • емкость, л 40;
  • высота, мм 1350.
