Плуг 2-корпусный, навесной Л-101
Характеристики
ДВИГАТЕЛЬ | |
| Класс | 0,6 |
РАЗМЕРЫ И МАССА | |
| Производительность, не более га/час | 0,16 |
| Ширина захвата, м | 50 ± 10% |
| Глубина обработки, см | до 20 |
| Масса навесного оборудования, кг | 100 |
| Длина / ширина / высота, мм | 1500 /835 /1010 |
| Рабочая скорость, км/ч | 5,0 |
Видео
Плуг своими руками для минитрактора из подручных материалов
Большинство сельскохозяйственных работ достаточно сложны для ручной обработки. Поэтому для небольших землевладений использование техники просто незаменимо, а в особенности минитрактора. Они и экономичные в эксплуатации и маневренные, что позволяет их использовать наиболее эффективно. Но к сожалению все необходимое навесное оборудование на него стоит немалых денег, и не каждый землевладелец может позволить себе такие приобретения.
Выйти из данной ситуации поможет самодельный плуг для минитрактора.
Содержание
Преимущества самостоятельного изготовления и сборки
Плюсы, от самостоятельной сборки плуга:
- Геометрические размеры лемеха и отвала будут полностью совпадать с требованиями к возделыванию конкретного вида почвы под определенную культуру. К ним относятся: угол отвала, глубина и качество обработки, производительность труда, площадь захвата.
- С учетом мощности трактора можно рассчитать плуг, который бы обладал наибольшим КПД, то есть не вызывал перегрузок двигателя и не буксовал, но при этом обладал максимальным захватом.
- Используются только качественные материалы известного состава, что позволит существенно увеличить срок службы плуга.
- Конструктивно можно предусмотреть установку различных насадок, существенно расширяющих функциональность. В результате станет возможной вспашка, культивация и боронование.
Сцепка для мотоблока своими руками чертежи, размеры (видео, цена).
Рекомендуем почитать статью про трактора российского производства.
Геометрические особенности плуга
Важную роль при изготовлении самодельного плуга для минитрактора являются размеры и форма режущей части. От этого зависит эффективность углубления в почву агрегата и объем переворачиваемой земли. При вспашке он не должен выходить наружу или, наоборот, зарываться в грунт, а также уходить вбок.
Конструктивно важными являются два основных параметра: угол кромки, входящей в землю и угол, определяющий величину изгиба лопасти.
Угол кромки влияет на легкость вхождения плуга в почву и удержание заданного уровня. Он обычно составляет до 40º. При слишком острых углах он будет стремиться выскользнуть наружу, а при больших углах не сможет справляться с прикладываемой нагрузкой, и земля будет застревать. Изгиб лопасти влияет на переворачиваемый слой, то есть угол отвала. Чем больше лопасть по размерам, тем больший объем земли за один раз обрабатывается. Однако при этом существенно возрастает нагрузка на трактор. Поэтому углы наклона выбирают от 25º до 130º.
Рабочей частью плуга самодельного является лемех, который воспринимает основную нагрузку и изготавливается из прочной толстой стали. По форме он может быть цилиндрический, полуцилиндрический и винтовой. Угол изгиба совпадает с углом наклона лопасти. К нему предусматривается крепление держателя.
Какую конструкцию выбрать?
Самой востребованной конструкцией самодельного плуга является цилиндрическая.
Она подходит для большинства видов почв и обрабатывает их примерно с одинаковым качеством: хорошо размельчает куски грунта, но в пласт проникает неглубоко. Применяют в основном для непаханых земель в качестве первичной обработки. При изготовлении они наиболее просты, так как имеют простую форму и не так требовательны к геометрии, как в случае лемешного типа.
Полувинтовая форма рабочей части служит для переворачивания земли без разрыхления. Позволяют глубоко проникать в грунт самых сложных почв. Изготавливать такой плуг своими руками для постоянного использования невыгодно.
Более прочной и надежной конструкцией обладают лемешные плуги. Они способны обрабатывать землю режущей частью и откидывать её двумя лопастями в стороны. За счет этого достигается высокий уровень разрыхления и глубина обработки. Изготовить самостоятельно его сложно, так как необходимо соблюсти сложную геометрию.

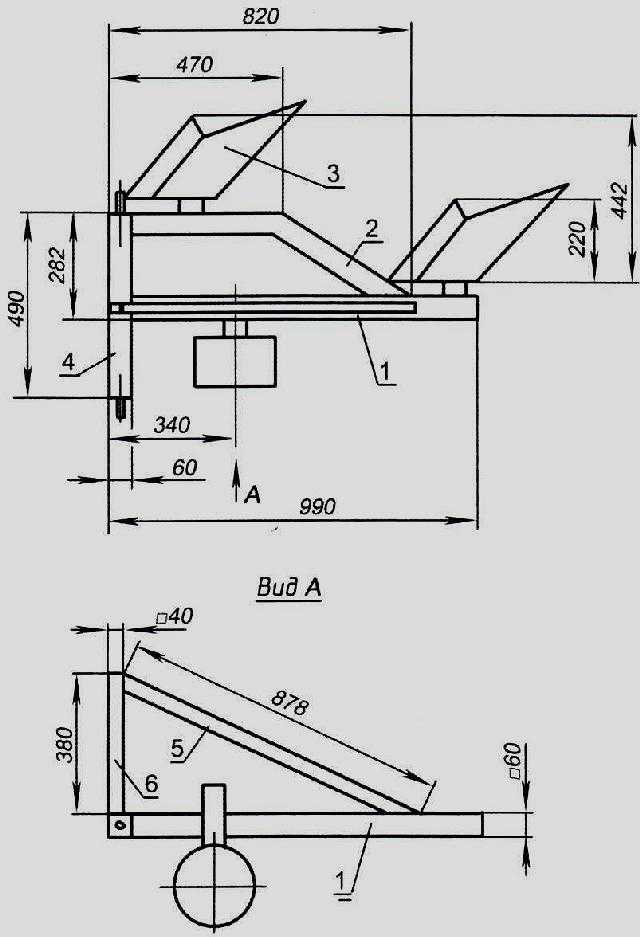

Создаем чертеж плуга
Прежде чем приступать к поиску необходимых материалов следует выполнить чертеж плуга для минитрактора требуемой конструкции.
При этом следует ориентироваться на простоту изготовления, минимального количества деталей и максимальной функциональности. В большинстве случаев вполне достаточно однокорпусной конструкции для выполнения определенных задач за несколько проходов. Он представляет собой металлическую трубу с прямоугольным сечением, с одной стороны которой крепится рабочая режущая часть, а с другой — колесо и крепеж к трактору.

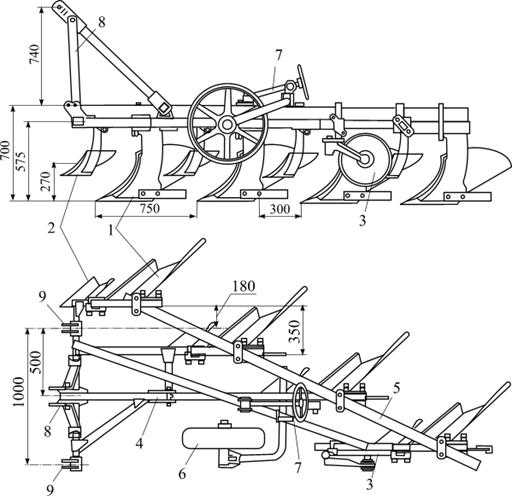

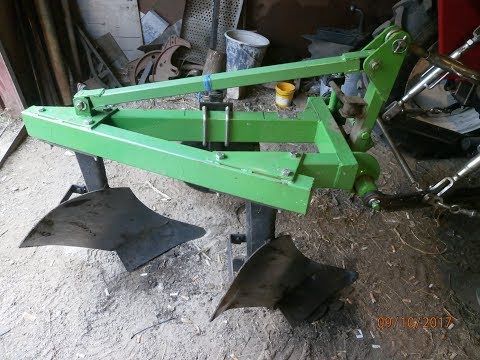

Для обработки больших площадей понадобится самодельный двухкорпусный плуг для минитрактора. Он представляет собой несколько рам, оборудованных различными инструментами, жестко соединенных между собой, но при этом разборные. Они могут выполнять сразу две функции, например, вспахивание и боронование.
После выполнения чертежа производится деталировка и создание списка закупки стройматериалов. Для изготовления плуга выполняется выкройка с целью определения площади требуемого стального листа.
Снегоход из мотоблока своими руками: видео, схема и этапы сборки.
картофелекопалка своими руками: описание, характеристики, размеры, чертежи.
В этой статье можно узнать, какая на минитрактор Avant 200 серии цена.
Приступаем к изготовлению плуга
Плуг своими руками для минитрактора следует изготавливать из легированных сталей, чтобы обеспечить достаточную прочность конструкции, снизить хрупкость и повысить устойчивость к излому. Форма отвала изготавливается исходя из наличия необходимого инструмента и оборудования. Достичь высокой точности можно только на листогибочных станках.
В условиях обычной мастерской придется пользоваться обычными тисками и наковальней. Сначала по готовой выкройке вырезают лист металла толщиной от 3 мм, а затем выполняют его поэтапное загибание. Делают это максимально точно, так как от этого будет зависеть качество обработки грунта. Чтобы существенно упростить задачу можно взять готовый кусок трубы или баллона, вырезать по шаблону необходимый кусок, а потом загнуть.
Нижнюю часть отвала и режущую следует усилить металлической лентой толщиной 5 мм, чтобы увеличить прочность отвала.
Её крепят на потайные заклепки или приваривают, а затем зачищают поверхность и затачивают. С обратной стороны приваривают держатель длиной не менее 40 см. В нем можно предусмотреть несколько отверстий под крепление, чтобы возделывать почву на различной глубине.
Корпус изготавливают из прочной стальной трубы с прямоугольным сечением и толщиной не менее 3 мм. Длина корпуса выбирается от 0.5 м до 1 м, в зависимости от количества навесного оборудования. На одном конце трубы устанавливают фланец, которым будет зацепляться каркас к трактору. С противоположной стороны устанавливают рабочую часть плуга на болты.
Для тяжелой конструкции плуга необходимо предусмотреть установку направляющего колеса со стороны режущих лопастей и вспомогательного с другой. Диаметр большего должен составлять не менее 200 мм, а меньшего в 2 раза меньше. Их расположение относительно осевой линии должно быть таким, чтобы обеспечить равновесие конструкции в рабочем режиме и снизить нагрузку на трактор. Большое ставится по ширине отвала, а маленькое на половину этого расстояния с противоположной стороны.
Надеемся наша статья помогла Вам понять как самостоятельно изготовить такое навесное приспособление для своего мини-трактора, как плуг.
| Ширина отвала | Ширина бордюра* | 98 дюймов (249 см) | 98 дюймов (249 см) | 98 дюймов (249 см) | 110 дюймов (279 см) | 110 дюймов (279 см) | 110 дюймов (279 см) | 120 дюймов (305 см) |
|---|---|---|---|---|---|---|---|
| Ширина отвала (V-положение) | Ширина бордюра* | 88 дюймов (224 см) | 88 дюймов (224 см) | 88 дюймов (224 см) | 99 дюймов (251 см) | 99 дюймов (251 см) | 99 дюймов (251 см) | 107 дюймов (272 см) |
| Совок для ширины лезвия | Ширина бордюра* | 81 дюйм (206 см) | 81 дюйм (206 см) | 81 дюйм (206 см) | 92 дюйма (234 см) | 92 дюйма (234 см) | 92 дюйма (234 см) | 102 дюйма (259 см) |
| Ширина вспашки под углом 30° | 85 дюймов (216 см) | 85 дюймов (216 см) | 85 дюймов (216 см) | 95 дюймов (241 см) | 95 дюймов (241 см) | 95 дюймов (241 см) | 104 дюйма (264 см) |
| Высота отвала | 30 дюймов (76 см) по центру, 37 ½ дюйма (95 см) по краям | 30 дюймов (76 см) в центре, 37 ½ дюйма (95 см) в конце | 30 дюймов (76 см) по центру, 37 ½ дюйма (95 см) по краям | 30 дюймов (76 см) по центру, 38 ½ дюйма (98 см) по краям | 30 дюймов (76 см) по центру, 38 ½ дюйма (98 см) по краям | 30 дюймов (76 см) по центру, 38 ½ дюйма (98 см) по краям | 35 дюймов (88 см) в центре, 45 дюймов (114 см) в конце |
| Толщина лезвия | 12 калибра 304 нержавеющая сталь | ⅜» (1 см) Поли | Сталь 11-го калибра | ⅜» (1 см) Поли | Сталь 11-го калибра | Сталь 11-го калибра | |
| Угол основания | ½» x 6″ (1 см x 15 см) | ½» x 6″ (1 см x 15 см) | ½» x 6″ (1 см x 15 см) | ½» x 6″ (1 см x 15 см) | ½» x 6″ (1 см x 15 см) | ½» x 6″ (1 см x 15 см) | ½» x 6″ (1 см x 15 см) |
| Ребра жесткости | 6 вертикальных, 2 диагональных | 6 вертикальных, 2 диагональных | 6 вертикальных, 2 диагональных | 8 вертикальных, 2 диагональных | 8 вертикальных, 2 диагональных | 8 вертикальных, 2 диагональных | 8 вертикальных, 2 диагональных |
| Башмак плуга | Дополнительно | Дополнительно | Дополнительно | Дополнительно | Дополнительно | Дополнительно | |
| Пружины отключения (отвал) | 4 пружины растяжения | 4 пружины растяжения | 4 пружины растяжения | 4 пружины растяжения | 4 пружины растяжения | 4 пружины растяжения | 4 Пружины растяжения |
| Пружины отключения | 3 Пружины кручения (на половину лопасти) | 3 Пружины кручения (на половину лопасти) | 3 Пружины кручения (на половину лопасти) | 3 Пружины кручения (на половину лопасти) | 3 Торсионные пружины (на половину лопасти) | 3 Пружины кручения (на половину лопасти) | 3 Пружины кручения (на половину лопасти) |
| Подъемный цилиндр | 2 дюйма x 1 ⅛ дюйма x 10 дюймов (5 см x 3 см x 25 см) | 2 дюйма x 1 ⅛ дюйма x 10 дюймов (5 см x 3 см x 25 см) | 2 дюйма x 1 ⅛ дюйма x 10 дюймов (5 см x 3 см x 25 см) | 2 ¼» x 1 ⅛» x 12″ (6 см x 3 см x 31 см) | 2 дюйма x 1 ⅛ дюйма x 10 дюймов (5 см x 3 см x 25 см) | 2 дюйма x 1 ⅛ дюйма x 10 дюймов (5 см x 3 см x 25 см) | 2 ¼» x 1 ⅛» x 12″ (6 см x 3 см x 31 см) |
| Система крепления | СмартХитч 2 | СмартХитч 2 | СмартХитч 2 | СмартХитч 2 | СмартХитч 2 | СмартХитч 2 | SmartHitch 2 |
| Вес | 920 фунтов (417 кг) Сталь | 878 фунтов (398 кг) Сталь | 868 фунтов (394 кг) Сталь | 977 фунтов (433 кг) Сталь | 935 фунтов (424 кг) Сталь | 925 фунтов (420 кг) Сталь | 1205 фунтов (546,58 кг) |
| Освещение | SL3 СВЕТОДИОД с технологией Ice Shield | SL3 СВЕТОДИОД с технологией Ice Shield | SL3 СВЕТОДИОД с технологией Ice Shield | SL3 СВЕТОДИОД с технологией Ice Shield | SL3 СВЕТОДИОД с технологией Ice Shield | SL3 СВЕТОДИОД с технологией Ice Shield | SL3 СВЕТОДИОД с технологией Ice Shield |
| Угловые цилиндры | 1 ½» x 10″ (4 см x 25 см) | 1 ½» x 10″ (4 см x 25 см) | 1 ½» x 10″ (4 см x 25 см) | 1 ½» x 10″ (4 см x 25 см) | 1 ½» x 10″ (4 см x 25 см) | 1 ½» x 10″ (4 см x 25 см) | 2 x 10 дюймов (5 см x 25 см) |
