Как определить размер гайки?
Гайка – это разновидность крепежной детали, которая используется для резьбовых соединений. Ключевым отличием гайки считается наличие резьбы. Ее применяют в паре с другими деталями для получения болтового соединения. Самыми популярными в строительстве и ремонтных работах считаются шестигранные конфигурации. Их разрабатывают под форму гаечного ключа. Также в продаже встречаются и другие варианты гаек – квадратного отверстия, с насечкой, круглые и другие.
Все гайки отличаются не только размерами под ключ, но и прочностью. Наиболее простой и надежный способ узнать техническую информацию об изделии – проверить маркировку гайки. Она может обозначать ГОСТ или другие международные стандарты, которые выступают основными при производстве деталей. По высоте гайки отличаются, особо высокие, высокие и нормальные.

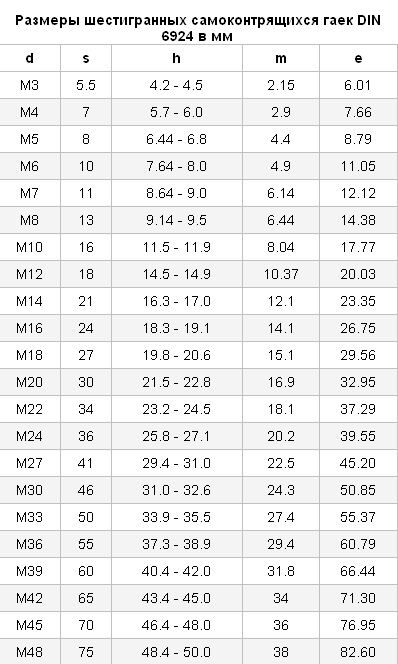

Размер гайки и основные виды гаек
Выделяют несколько основных разновидностей гаек:
- Шестигранная или плоская гайка: универсальная деталь общего назначения.
- Контргайка: используется в целях усиленной безопасности, когда гайка не должна ослабевать из-за
вибрации или других постоянных нагрузок.
- Коническая гайка: используется для центрирования объектов.
- Пазовая или корончатая гайка: используется вместе со шплинтом на предметах, которые поворачиваются или скручиваются.
- Колпачковая гайка: используется для придания законченного вида путем закрытия конца резьбы.
- Барашковая гайка: используется при ручной затяжке соединения.
Как измерить гайку: советы профессионалов
Поскольку большинство гаек конструктивно предусматривают наличие метрической резьбы, для их измерения нужно будет больше времени и манипуляций. Специалисты при измерении размера гайки советуют брать во внимание болт или винт, с которыми у гайки будет резьбовое соединение. Этот вариант поможет достичь максимальной точности. Такое измерение позволит узнать внутренний диаметр изделия.
При правильном определении диаметра гайки учитывается проходимость изделия. То есть, одна часть детали должна прочно соприкасаться с гайкой, а вторая не должна. Для определения стандарта гайки по таблице ГОСТ, важно определить высоту гайки. Чтобы замерить шаг резьбы, нужен резьбомер. С его помощью удастся просчитать количество витков на нужном промежутке.
Разновидности гаечных ключей: как определить подходящий
Есть несколько видов и размеров гаечных ключей, которые подходят под конкретные гайки. Рассмотрим наиболее востребованные:
- Открытый. У гаечных ключей с открытым зевом оба конца открыты. Зазоры имеют U-образную форму разного размера. Эти ключи подходят для закручивания гаек в труднодоступных местах.
- Коробчатый. Противоположный вариант открытых моделей, поскольку у них оба конца замкнуты. На концах есть петли. В отличие от гаечных ключей с открытым зевом, кромки накидных ключей не закругляются.
- Комбинированный ключ имеет характеристики обоих гаечных ключей с открытым зевом и накидных ключей. Он имеет открытый конец с одной стороны и замкнутый с другой Этот инструмент удобен тем, что вы можете закрутить гайки на болт, используя торцевой конец, а затем разъединить их открытым концом. Исходя из этого, размеры с обеих сторон не отличаются.
- Разводной ключ – это гаечный ключ с открытым зевом. Рабочая сторона только одна. Вы можете отрегулировать ее по размеру гайки. Разводной ключ имеет подвижную нижнюю часть для установки гаечного ключа под гайки и болты. Такой ключ не подойдет для работы в узких промежутках.
- Торцевой ключ полностью надевается на гайку или болт. Используется с помощью специальной ручки. Для этого в конструкции есть встроенный шарнир.

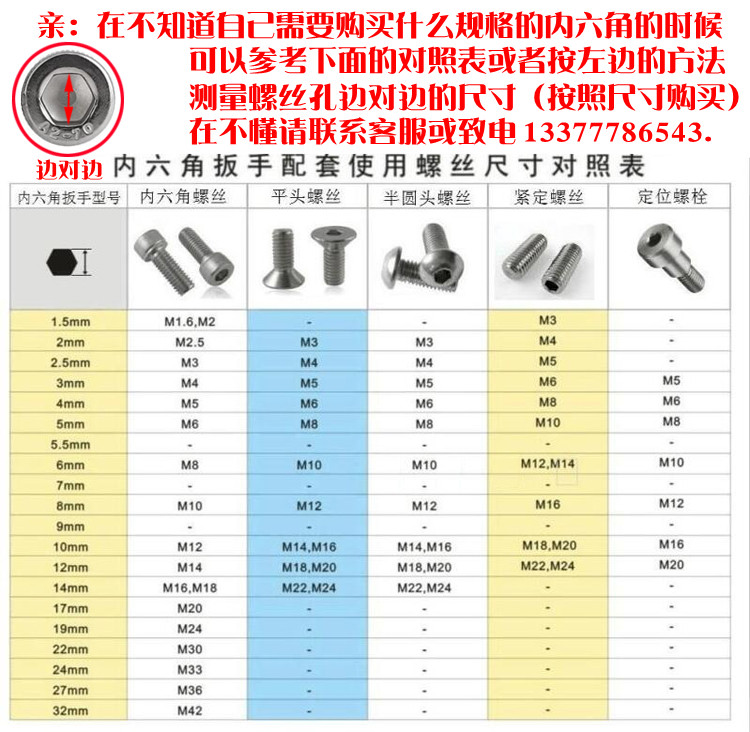

- Шестигранный ключ. Конец ключа для болтов может быть Т-образной или L-образной формы. По своему принципу работу он напоминает отвертку. Легкий и удобный в применении инструмент востребован при закручивании гаек, болтов.
- Трещотка. Наилучший инструмент для функциональной работы в ограниченном пространстве. Подобно торцевым ключам, она сочетает в себе металлическую ручку с храповым механизмом, который устанавливается на головку. После одного поворота снимается ручка и устанавливается заново.
- Гаечный ключ со спицами — это гаечный ключ с открытым зевом. Он используется для установки определенной силы натяжения на спицы колеса. Поэтому у них должны быть маленькие ручки, чтобы поместиться в небольшом пространстве между спицами.
- Пневматический ударный ключ работает от электричества или сжатого воздуха. Этот тип торцевого ключа обеспечивает высокий крутящий момент для процесса затяжки или отвинчивания.
Он имеет открытый конец с одной стороны и замкнутый с другой Этот инструмент удобен тем, что вы можете закрутить гайки на болт, используя торцевой конец, а затем разъединить их открытым концом. Исходя из этого, размеры с обеих сторон не отличаются.
Подобно торцевым ключам, она сочетает в себе металлическую ручку с храповым механизмом, который устанавливается на головку. После одного поворота снимается ручка и устанавливается заново.Гаечный ключ подбирается по размеру болта или гайки. Если приходится работать с гайками нестандартных размеров, придется заказывать индивидуальные гайки по чертежам под конкретный размер резьбы. При этом изделия должны соответствовать ГОСТ.
КЛЮЧ «НА СКОЛЬКО»? | МОДЕЛИСТ-КОНСТРУКТОР
Даже человеку, далекому от техники, нередко приходится отвинчивать-завинчивать винты, болты, гайки (метизы — так сокращенно часто называют эти металлические изделия) предназначенным для этого инструментом — гаечными ключами.
На каждом ключе нанесен размер его рабочей части, попросту — зева. Но соответствующая ему величина — размер под ключ, — обозначаемая в технических справочниках буквой S (расстояние между противоположными параллельными гранями на гайке, головке болта или винта), не указана ни на одной крепежной детали. Нет, как правило, этих данных и в прилагаемых к какой-либо технике инструкциях по эксплуатации и ремонту даже в обозначениях и на чертежах, хотя другой информации о крепежных деталях в них предостаточно: указывается и размер резьбы, и ее шаг, иногда длина и даже вид термической обработки, нередко и момент затяжки. Но в основном эти данные — конструктивные, и нужны они для изготовления деталей. При регулировочных же, ремонтных или сборочных работах вышеперечисленные параметры резьб, кроме последних, оказываются невостребованными. Для механика гораздо важнее знать, с каким размером зева нужен ключ для головки того или другого винта или болта и гайки (или, как говорят профессионалы, — «ключ на сколько»).
Когда гайка или головка болта находится на виду и в легкодоступном месте, то определить, «на сколько» потребуется ключ, не составит труда — поднаторевший технарь распознает это на взгляд, а малоопытный может «вычислить» с помощью штангенциркуля или путем подбора ключей: с двух-трех раз это обычно сделать удается.
Если же крепежная деталь находится в труднодоступном месте, да еще «за глазами» (что бывает очень часто), то определять размер головки метиза «под ключ» приходится на ощупь, когда даже профессионал может легко ошибиться. Беды не случится, если мастер попытается работать ключом поменьше — тот попросту не налезет на головку. Если же ключ окажется велик, то «срезать» им ребра головки, как говорится, пара пустяков. Кроме того, что деталь будет непоправимо испорчена, — потом отвинчивание крепежа даже специальным инструментом составит немалую проблему.
Стандартный болт (винт).
Для определения размера «под ключ» «за глаза» имеет смысл обратиться к информации о резьбе крепежной детали, указанной в инструкции.

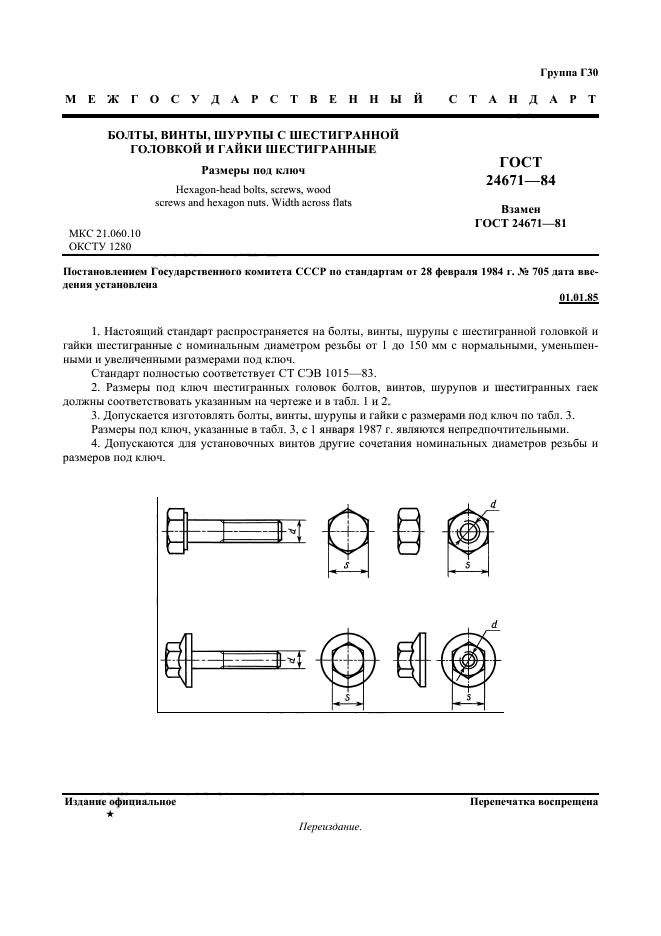

Ведь по ГОСТу каждой резьбе соответствуют два близких размера головки крепежной детали «под ключ»: основной и уменьшенный, причем разница в их значениях небольшая. В среднем же — размер «под ключ» примерно в 1,5 раза больше наружного диаметра резьбы (см. таблицу 1) и на него уже можно ориентироваться. И хотя уменьшенный размер под ключ назначается конструкторами реже, чем основной, пробовать отворачивать крепеж «за глаза» надо по вышеуказанным причинам все же меньшим ключом: если он не налез, тогда смело можно работать ключом, соответствующим основному размеру — он не сорвется (конечно, при условии, что крепеж не заржавел). Ключи обычно тоже выполнены по этому же принципу: на одном его конце зев (открытый — у рожковых, закрытый — у торцовых и кольцевых ключей) соответствует основному размеру головки крепежной детали, на другом — уменьшенному. Из этого ряда выпадают лишь комбинированные ключи, у которых на обоих концах зев одного размера, только один открытый, а другой закрытый (круговой), да ключи разводные.
Таблица 1. Соответствие размеров крепежной детали «под ключ» ее номинальному диаметру метрической резьбы
Двойной рожковый ключ.
Двойной кольцевой (накидной) изогнутый ключ.
Двойной торцовый изогнутый ключ.
При работе с крепежными деталями для их сохранности инструмент имеет важнейшее значение, поэтому пользоваться следует только исправными ключами: зев у них не должен быть расширенным, а губки смятыми. Ключи с такими дефектами надо изымать из рабочего комплекта. К тому же с виду похожие инструменты значительно разнятся по качеству металла, профилю губок. Последнее условие напрямую влияет на распределение усилий на грани и ребра метизов.
Крепежные детали рассчитаны на определенный момент затяжки при сборке изделия. Однако зачастую усилия при разборке, особенно «прикипевших» или приржавевших резьбовых соединений многократно его превышают.
В этих случаях лучше использовать соответствующие торцовые или кольцевые (профессионалы их называют накидными) ключи, а не рожковые. Тем более нельзя использовать разводной ключ, так же как и при откручивании небольших (меньше S10) гаек, болтов и винтов.
Двойной торцовый трубчатый ключ.
Комбинированный (рожковый и накидной) ключ.
Комбинированный трубный ключ.
Если ребра крепежной детали сильно повреждены коррозией или по какой-то причине оказались «закатанными», для того, чтобы все же отвернуть ее, надо сточить грани под ключ на «номер» меньше. Затем, пропитав резьбовое соединение специальной жидкостью (или, в крайнем случае, керосином) для размягчения ржавчины и выждав время, снова попытаться отвинтить деталь. Еще один способ (но не последний) отвернуть болт или винт с поврежденной головкой — сделать шлиц между противоположными гранями под сильную отвертку и попробовать выкрутить крепеж этим инструментом.
И наконец — использовать для этого трубный ключ. Кстати, в номенклатуре последних есть сейчас и такие, которые не повреждают грани и ребра крепежных деталей даже при больших моментах откручивания. Для небольших гаек можно использовать специальные плоскогубцы.
Плоскогубцы для малых гаек.
Когда наладкой и ремонтом одной и той же техники (например, личный автомобиль) приходится заниматься регулярно, то будет полезным составить таблицу размеров под ключ крепежных деталей основных регулируемых узлов, посвятив этому специальное время или по мере обращения к регулировке того или иного механизма или агрегата.
Обычные головки ключей:
Головки ключей с динамическими профилями:
а — торцовые; б — накидные.
Усилия на грани и ребра крепежных резьбовых деталей от торцовых (а) и накидных (б) ключей с разными внутренними профилями:
I — сосредоточенные; II — распределенные.
В таблице 2 указаны размеры под ключ основных и регулировочных резьбовых соединений для автомобиля ВАЗ-2105.
Таблица 2. Некоторые крепежные детали и их размеры «под ключ» в автомобилях ВАЗ
Поскольку речь зашла об автомобилях, то стоит отметить, что на особом счету в инструментальном комплекте «Жигулей» (да и других машин) так называемые «баллонный» «на 19» и «свечной» «на 21» ключи.
Первый выполнен достаточно своеобразно и выделяется из всего набора ключей. Его узнает даже тот, кто мало знаком с техникой: он колпачковый, с загнутой рукояткой-рычагом, конец которой выполнен в форме жала отвертки. Когда-то с помощью этого ключа снимали хромированные колпаки колес, которые на современные машины уже не ставят. Будет целесообразно его немного заточить и таким образом заиметь в комплекте сильную отвертку. Кроме откручивания-закручивания колесных болтов, этим ключом можно пользоваться и при работе с другими соответствующими крепежными деталями.
При необходимости колесные болты можно отвернуть и обычным (накидным и даже рожковым) ключом «на 19».
Второй — «свечной» ключ по виду похож на подобные торцовые трубчатые ключи с таким же диаметральным отверстием под вороток. В нем даже сохранено соотношение 1,5 диаметра отворачиваемой резьбы (14 мм) к расстоянию между противоположными гранями ключа (21 мм). Если опять обратиться к таблице 2, то станет понятно, что ключ нестандартный, а специальный и другого ключа с таким же размером в комплекте нет. Резьба же на свече хотя и стандартная (14×1,25), но относится к числу нерекомендуемых.
И еще об одном ключе — обычном рожковом «на 10». Этот ключ, как и огнетушитель, лучше всегда держать «под руками» — так как им отворачиваются гайки аккумуляторных клемм. Ведь при необходимости, например, при коротком замыкании в электрической цепи или (что сейчас тоже стало актуальным) для выключения ни с того ни с сего сработавшей сигнализации (если брелка она не «слушается»), это надо сделать очень быстро.
Следует отметить, что в автомобильном инструментальном комплекте имеются ключи далеко не под все размеры крепежных деталей. Поэтому, когда надо лезть под машину (на яме или эстакаде), не лишним будет проверить, все ли необходимые инструменты прихвачены с собой, иначе придется вылезать из-под нее ни с чем. То же самое надо сделать, собираясь разобрать для ремонта или профилактики какой-то узел или агрегат. К тому же очень часто для разборки узлов без повреждений требуются какие-то универсальные и даже специальные приспособления. Не будь всего этого, разборка может оказаться невозможной или даже напрасной.
Один примечательный момент: крепежные детали с размером «под ключ» «на 13» появились в нашей стране вместе с автомобилем «Жигули», прототипом которого, как известно, был итальянский ФИАТ-124. С их появлением утратили позиции метизы с размерами «под ключ» «на 12» и «на 14».
А. ПОЛЯНСКИЙ
Таблица размеров гаечных ключей— с правильной установкой
Существует несколько типов гаечных ключей, каждый из которых предназначен для своего назначения.
Ключи бывают разных форм и размеров.
Некоторые гаечные ключи разработаны специально для автомобилей, тогда как другие предназначены для обычного бытового использования.
К счастью, поскольку вы не рассматриваете различные размеры храпового привода, правильный размер ключа, который вы должны использовать, определить немного проще.
Наборы гаечных ключей будут иметь несколько разных размеров, поэтому вам не обязательно покупать дополнительные гаечные ключи, которых нет в вашем наборе инструментов.
Сегодня мы рассмотрим размеры гаечного ключа и то, как вы работаете со всеми этими цифрами и буквами.
Содержание
- Каковы ключ размером
- Размеры гаечных ключей в порядке . Существует два разных метода определения размеров ключей — стандартный метод (SAE) и метрический размер. В наборах ключей все они будут расположены в порядке от наименьшего размера к наибольшему.
Гайки и болты SAE и метрические необходимо использовать с ключами соответствующих размеров.
Например, гайку SAE необходимо использовать с гаечным ключом SAE, чтобы обеспечить правильную посадку.
Точно так же метрический болт следует использовать с метрическим ключом.
В качестве альтернативы можно использовать таблицу размеров гаечного ключа для преобразования размеров SAE в метрические размеры и наоборот.
Это означает, что вы сможете использовать SAE и метрические ключи взаимозаменяемо с большинством типов гаек и болтов.
Размеры ключей в заказеСтандартные размеры в Америке: 5/8, 19/32, 9/16, 1/2, 7/16, 3/8, 11/32, 5/16, 9/32, 1/4, 7/32, 3/16, 5/32 и 1/8. Они расположены от самого маленького ключа до самого большого, и вы сможете купить эти ключи по отдельности или в наборах.
Таблица размеров ключей Ниже приведена таблица размеров ключей как для SAE, так и для метрических размеров. Вы можете использовать это для преобразования размеров гаечного ключа из одного способа измерения в другой.
Диаметр болта — это еще один термин, обозначающий расстояние между двумя зубцами гаечного ключа. Этот диаметр будет таким же, как у гайки или болта, с которыми его можно использовать. Используйте это, чтобы выяснить, с какой гайкой и болтом можно использовать ключ.
5 mm
Не забудьте добавить эту страницу в закладки и возвращаться к ней в любое время, когда вам понадобится переоборудовать ваши гаечные ключи, розетки или другие инструменты.
И для наших международных читателей, у вас, вероятно, есть больше метрических ключей. В любом случае, наша таблица преобразования гаечных ключей предоставит вам наиболее подходящий стандартный или метрический гаечный ключ для данного размера болта. В отличие от винтов, гайки и болты менее склонны к зачистке при креплении с помощью заменяющего ключа. Таким образом, снижается риск при использовании метрического ключа или эквивалента SAE. Кроме того, вы можете сэкономить время и деньги, не отрываясь от работы, чтобы купить еще один ключ. При этом, как правило, безопаснее и эффективнее использовать ключи SAE с размерами болтов SAE и метрические ключи на метрическом оборудовании.
Скорее всего, вы сможете использовать ключи двух размеров (1 SAE и 1 MM).
