Размер кузова газ 3307 самосвал: Размеры кузова GAZ 3307 — Таблицы размеров

технические характеристики, устройство, фото и видео

Самосвал ГАЗ-3307 – неприхотливая и надежная самоходная машина четвертого поколения семейства «Газонов». Так слегка шутливо называют шоферы грузовики марки ГАЗ с оленем на логотипе, выпуск которых начался в шестидесятые годы прошлого века.

Содержание

• 1 Самосвал ГАЗ-3307
  • 1.1 Назначение
  • 1.2 Особенности
• 2 Устройство
  • 2.1 Кузов
  • 2.2 Двигатель
  • 2.3 Рулевое управление
  • 2.4 Тормоза
  • 2.5 Электрика
• 3 Технические характеристики

Самосвал ГАЗ-3307

«Родителями» грузового автомобиля ГАЗ-3307, на базе которого и создан данный самосвал, являются конструкторы Горьковского автомобильного завода. Машина пришла на замену модели ГАЗ-53, к девяностым годам изрядно устаревшей. Потребовалось улучшить технические параметры и обновить дизайн.

Первый образец нового самосвала сошел с конвейера в 1989 году, а уже к концу этого года наладили серийное производство. Позже этот агрегат несколько потеснила модель ГАЗ-3309 с дизельным мотором. Но в 2008 году ГАЗ-3307, получивший новый карбюраторный двигатель усиленной мощности, вновь стал выпускаться (вплоть до 2012 года).

Назначение

Газ—3307 дизель  предназначен для перевозки и быстрой разгрузки всевозможных сыпучих веществ. Особенно удобно его использовать в сельском хозяйстве, так как он неплохо преодолевает грунтовые дороги, перевозя зерно, картофель, свеклу, сено и прочие дары полей. Пока были еще живы колхозы, такие самосвалы являлись непременным атрибутом каждого машинного двора.

Впрочем, и сегодня ГАЗ-3307 успешно используют фермеры. Годятся подобные машины и для перевозки различных строительных материалов – например, щебня, песка, гравия, керамзита.

Фото самосвала ГАЗ-3307

Особенности

Шасси и карбюраторный узел автомобиль получил от своего предшественника – ГАЗ-53. Его основные черты:

• Мощный мотор, позволяющий двигаться с неплохой скоростью (до 90 километров в час). Для быстрого прогрева двигателя в холодную пору внедрен предпусковой подогреватель.
• Ведущий задний мост и трехходовая коробка передач механического типа (вперед передач имеется четыре, а назад – одна).
• Просторная кабина на два места с панорамным стеклом большой обзорности, отоплением и вентиляционной системой. Удобное мягкое сиденье регулируется, окна открываются механически.

Увеличенный дорожный просвет, позволяет легко переезжать вброд небольшие речки и не увязать в грязи в непогоду.

• Самосвал стал обладать большей грузоподъемностью — она увеличилась до 4,5 тонн.
• Большой бак для горючего – 105 литров.

Устройство

Кузов

Опрокидывается металлический кузов гидравлическим путем, а электропневматический механизм управляет данным процессом. Кузовная платформа снабжена тремя откидывающимися бортами. Закрывать их нужно вручную, а для управления платформой служат рычаги в кабине.

В зависимости от конструкции данные самосвалы могут разгружаться двумя способами. В первом случае платформа откидывается назад, наклоняясь на 50 градусов. Второй вариант удобнее, он предполагает разгрузку в три стороны (назад, влево и вправо). Наклон платформы вбок достигает 45 градусов.

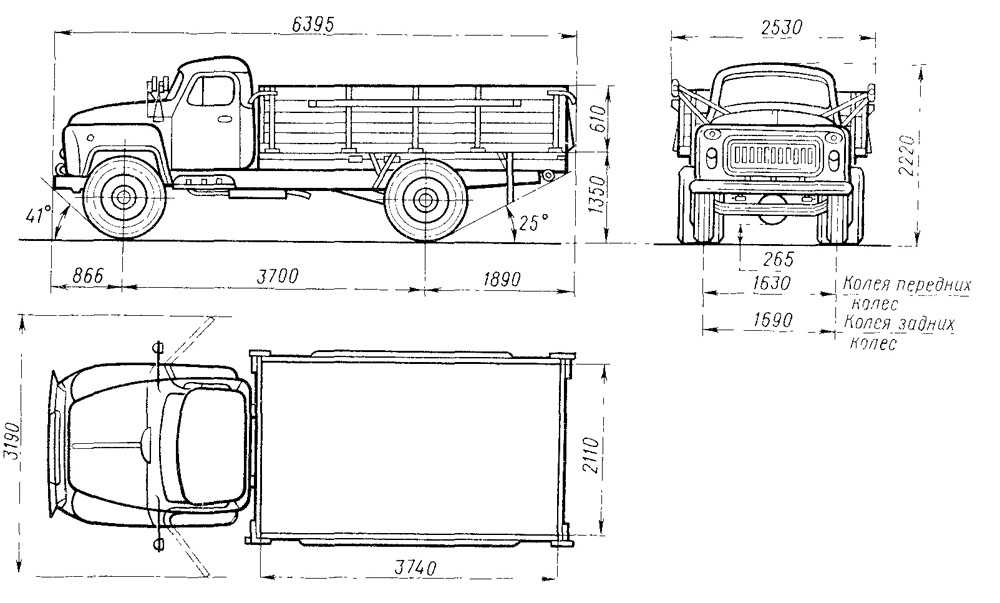

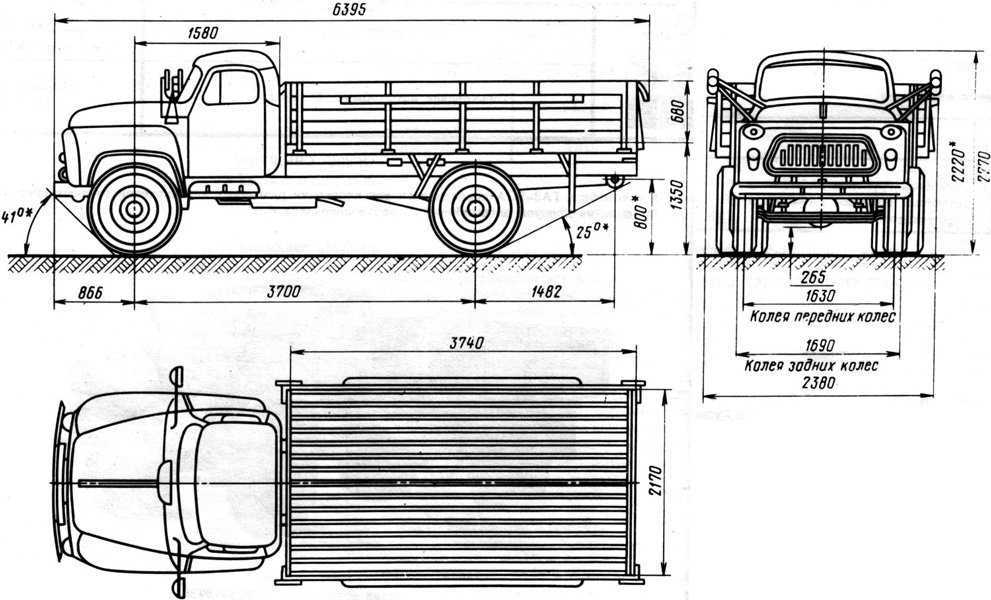

Габаритные размеры самосвала ГАЗ-3307

Двигатель

Мощный четырехтактный мотор с восемью цилиндрами, расположенными в виде буквы «V», работает на бензине. Пригодны марки АИ-80 или АИ-76. Если использовалось горючее с более высоким октановым числом, то систему зажигания (она здесь бесконтактная) надо было предварительно подрегулировать. Имеется предпусковой подогреватель.

Система охлаждения у мотора жидкостного типа, а отработанные газы проходят для очистки через рециркуляционное устройство. Имеется клапанный механизм OHV, расположенный в верхней части двигателя. У алюминиевых головок блока цилиндров входные каналы винтовой формы, а камеры сгорания – высокотурбулентные. Смазка идет двумя способами: с помощью разбрызгивания и под давлением.

Рулевое управление

У этой машины руль управляется только механическим путем – гидроусилителя у него не имеется. Рулевая колонка трехшарнирного типа присоединена с помощью четырех болтов к кронштейну, на котором находятся тормозные педали и педали сцепления. Для поворота вала руля служат два подшипника. Обе трубчатые рулевые тяги закреплены на шарнирах, которые не регулируются.

Передача червячного типа состоит из глобоидного червяка и ролика с тремя гребнями. Они соединены таким образом, что при движении машины по прямой свободный поворот руля невозможен.

Если же необходимо повернуть вправо или влево, то возникает угол свободного поворота (его максимальное значение составляет 30 градусов). Самосвал движется в нужном направлении, при этом отсутствует виляние у передних колес.

Тормоза

У машины имеется три системы тормозов:

1. Рабочая система воздействует на все колодочные механизмы колес агрегата (на каждую ось по отдельности). В каждом из двух контуров у нее стоит гидровакуумный усилитель, а также питающий вакуумный баллон с клапаном. Движение поршней общего тормозного цилиндра осуществляется путем нажатия на тормозные педали. В результате в гидроприводе создается избыточное давление, что вызывает срабатывание барабанных тормозов.
2. Запасная система служит в качестве резерва. Она представляет собой отдельный контур рабочей системы.
3. Стояночная система работает только с задними колесами машины. Она нужна при удерживании машины на уклоне, а также во время стоянки. Ее привод – механический, тросовый. Включается рычагом.

Электрика

Однопроводная электрическая система с генератором переменного тока, выпрямителем и транзисторным регулятором напряжения выдает 12 В. Также имеется аккумуляторная батарея емкостью 75 А·ч, которая через выключатель связана с корпусом агрегата. Электроэнергия питает фары, передние и задние фонари, предпусковой подогреватель, стартер, стеклоочиститель, зажигание.

Технические характеристики

Технические характеристики автосамосвала ГАЗ-3307:

Характеристики	Показатели	Ед. измерения
Тип двигателя	ЗМЗ-511.10
Скорость движения (максимум)	90	км/ч
Грузоподъемность	4,5	т
Мощность двигателя (номинальная)	92	кВт
Частота вращения	3200	об/мин
Число цилиндров двигателя	8	шт.
Диаметр цилиндра	9,2	см
Ход поршня	8	см
Рабочий объем	4,25	л
Объем бака для горючего	105	л
Расход горючего на 100 км (скорость 60 км/ч)	19,6	л
Расход горючего на 100 км (скорость 80 км/ч)	26,4	л
Размер передней колеи	1,7	м
Размер задней колеи	1,56	м
Колесная база	3,77	м
Просвет под задним мостом	0,265	м
Просвет под передней балкой	0,347	м
Тормозной путь (скорость 60 км/ч)	36,7	м
Вес (полный)	7,85	т
Вес (снаряженный)	3,2	т
Ширина	2,33	м
Высота по кабине	2,35	м
Длина	6,33	м
Тип кузова	разгружаемый на 3 стороны
Размеры кузова внутри (длина, высота, ширина)	3,52х0,52х2,28	м
Объем кузова (борта стандартные)	5	м3
Объем кузова (борта надставлные)	10	м3
Площадь днища кузова	8	м2

Поделиться:

Понравилась статья? Ставьте лайки, делитесь с друзьями и следите за обновлениями в В Контакте, Одноклассниках, Facebook, Google Plus, Twitter,

Подписывайтесь на обновления по E-mail:

Или подписывайтесь на обновление по E-mail:

Самосвал ГАЗ-3307 — подробные технические характеристики

оглавление

• Немного истории
• Подробнее о технических параметрах автосамосвала ГАЗ 3307
• Коробка передач
• Тормозной комплекс
• Карбюратор
• Мотор

Российский автомобиль ГАЗ-3307 самосвал относится к четвёртому поколению среднетонажных машин, которые были выпущены Горьковским автомобильным заводом. Бортовой вариант сошел с конвейера в 1989 году. Позже, в 1994 году предприятие перешло на производство новой модели 3309, в которой был предусмотрен дизельный мотор.

Автомобиль ГАЗ-3307

Немного истории

Руководство Горьковского предприятия, первым на территории бывшего Союза в середине 80-х годов прошлого столетия осознали, что российский автопром, он назывался тогда советский, нужно срочно модернизировать и подводить под мировые стандарты. В спешном порядке усовершенствовались автомобили третьего поколения. Всем было ясно, что нужно срочно запускать машину с новыми техническими данными. Вследствие этого появился новый ГАЗ-3307 дизель самосвал. Производители поняли, что основные технические узлы и компоненты машины морально устарели, требовалось не только улучшить действующий ряд моделей, но и создать машину совершенно с иными техническими характеристиками.

В конце 1989 года удалось выпустить первый автомобиль ГАЗ САЗ-3307 самосвал, который имел мотор производства ЗМЗ, а колёсная формула соответствовала схеме 4 х 2. Грузоподъёмность машины была 4,5 тонны, транспортное средство предназначалось для передвижения по дорогам с твёрдым покрытием.

Подробнее о технических параметрах автосамосвала ГАЗ 3307

Визуально машину можно узнать по специфической конструкции кабины, рассчитанной на 2 места – водитель и пассажир. Для водителя система управления техникой является достаточно понятной. Кабина имеет ряд параметров:

• Двери имеют мягкую привлекательную обивку.
• Сиденья регулируются.
• Имеется система вентиляции и охлаждения.
• Приборная панель интуитивно понятная и не доставляет дискомфорта во время эксплуатации машины.

Дополнительным плюсом техники является откидной борт в 3 положениях.

В таблице приведены подробные технические характеристики ГАЗ-3307 самосвал:

Параметр	Данные
Типовой двигатель	ЗМЗ-511.10
Максимальная скорость	90 км\час
Грузоподъёмность	4,5 тонны
Мощность машины	92 кВт
Частота вращения	3200 об/мин
Количество цилиндров	8 единиц
Диаметр цилиндра	9,2 см
Параметр хода поршня	8 см
Рабочий объем двигателя	4,2 литра
Заправка бака для ГСМ	105 литров
Расход топлива на 100 км, скорость 60 км\час	19,6 литра
Расход топлива на 100 км, скорость 80 км\час	26,6 литра
Габариты ГАЗ 3307 самосвал по длине	6330 мм
Высота машины	2350 мм
Ширина самосвала	2330 мм
Колёсная база	3770 мм
Тормозной путь при скорости 60 км\час	36,7 метров
Тип кузовного исполнения	Разгрузка на 3 стороны
Внутренний размер кузова (ДхВхШ)	3520х520х2280 мм
Объем внутренний для стандарта	5 м3
Объем кузова с дополнительным оборудованием	10 м3
Размерная площадь днища кузова	8 м2
Просвет для заднего моста	265 мм
Просвет для переднего моста	347 мм

Машина имеет рессорный вариант подвески для колёс, причём для передних включены рессорные амортизаторы гидравлического типа. Для рулевого управления можно охарактеризовать принцип управления по системе «винт – шариковая гайка». Такая версия позволяет значительно снизить напряжение руля, при этом в техкомплект входит усилитель руля. Если для машины в качестве топлива используется газ, то максимальный расход составит 240 г/лс/ч.

Автомобиль ГАЗ-3307

Стоимость машины зависит от некоторых принципиальных параметров. Они оказывают существенное влияние на окончательную цену авто, учитывается:

• Наличие базовой и вспомогательной комплектации.
• Модификационная линейка самосвала.
• Возможный пробег машины.

Коробка передач

Достаточно простая схема работы коробки передач, включающая 4-х ступенчатую вариацию исполнения с зависимыми подвесками. В совокупности представляют собой комплектацию валов и шестерней. Качественная конструкция сцепления позволяет оперативно переключать скоростной режим машины.

В корпусе имеется как первичный, так и вторичный компонент конструкции вала, причём основная функция 1 вала взаимодействует с маховиком, а 2 вал взаимодействует с системой управления за вращением колёс.

Для того чтобы включить 1 или 2 скорость, используют стандартный рычаг переключателя, а для 3-й и 4-й применяют муфту.

Тормозной комплекс

В данном узле машины имеется полноценный гидропривод и тормозной комплекс. В его состав входят 2 полноценных варианта контура тормозов. Причём один контур всегда выполняет роль запасного. Каждый технологический контур имеет вакуумный баллон, в котором предусмотрен запорный клапан и усилитель гидровакуумного типа.

Автономное и независимое питание контуров осуществляется за счёт баллонов вакуумного вида. Количество вакуума внутри баллона регулируется специальными датчиками, которые подают оперативный сигнал в виде светового индикатора. Если вакуум имеет меньший параметр мощности, автоматически загорается красная лампочка.

Карбюратор

Это важный узел любого автомобиля. На самосвале ГАЗ-3307 внедрён карбюратор серии К-135. Важной характеристикой карбюратора является инерционный фильтр с элементами воздушно-капельного принципа действия. За счёт этого узла обеспечиваются основные технические данные устройства и работа машины. Фактическая топливная смесь внутри карбюратора появляется за счёт эффективного смешивания воздуха с бензином. На качественную пропорцию состава влияет параметр диаметра жиклёров и диффузоров. Карбюратор имеет две камеры и два типа дроссела. Регулировка обеспечивается при помощи винтового механизма, который регулирует подачу и настройку топливно-воздушной массы.

Мотор

В качестве мотора используется серийная разработка ЗМЗ-511.10, являющаяся 4-тактным вариантом, имеющая 8-ми цилиндровое исполнение. Параметр степени сжатия составляет 7,6 литров, а общий рабочий объем мотора 4,67 литра. Немаловажным параметром качества эксплуатации машины является выбор соответствующего типа топлива.

Смазку необходимо осуществлять серийными типами М-8В или М-6/10В. Если на улице низкотемпературный режим, то используется АСЗп-6. При температуре до -25 С для карбюраторной части желательна смазка ТАП-15. Серийный ряд ТАП-10 лучше всего подойдёт для интервала -20 С..-30 С. Для особо низкотемпературных режимов лучше всего использовать ТСп-15К, причём в разбавленном варианте с дизелем. Для амортизационных компонентов применяют серию ГСМ — АЖ-12Т.

Общая рекомендация! В любой период года заливайте в картер масло типа ТСп-14гип. Если температура на улице ниже, чем -30С, то подойдёт Сз-9гип.

Автомобиль ГАЗ-3307

Заключение

Популярность самосвала ГАЗ-3307 можно сравнить разве что с КАМАЗ, который пользуется повышенным спросом. Одним из плюсов, в сравнении с КАМАЗом, является невысокая стоимость машины. Аренда самосвала ГАЗ-3307 обойдётся гораздо дешевле. У КАМАЗа есть особенность. Машина предназначается для больших производственных задач, в то время как ГАЗ используется в народном хозяйстве. Автосамосвал стал незаменимым помощником в сельском хозяйстве и в строительной сфере. Ремонтопригодность весомый плюс ГАЗ. Практически в каждом регионе страны можно найти сертифицированную станцию техобслуживания, которая выполнит любой ремонт в соответствии с критериями завода производителя из Нижнего Новгорода (Горький). Дополнительным положительным моментом является и то, что, несмотря на почти 30 летнюю историю, автомобиль до настоящего времени не снят с производства.

Видео-обзор авто ГАЗ-3307

Марина

Дата публикации:

Январь 10, 2018

Рейтинг статьи:

Загрузка…

Понравилась статья?

Да (2)

Нет (0)

Поделиться статьей

---

похожие статьи

Terex 33-07 Спецификации и технические данные (1987-1994)

Примечание. Все перечисленные данные проверяются экспертами команды LECTURA Specs. Однако могут возникнуть неполные данные и ошибки. Свяжитесь с нашей командой с любым предложением об изменении.

• Масса 32,5 т
• Стандартные шины 21.00-35
• Емкость отвала 26 м³
• Чистая нагрузка 40 т
• Производитель двигателя. гроссмейстер
• Тип двигателя 12 В 71 т.
  р.
• Мощность двигателя 357 кВт

Дополнительные технические данные , такие как: рулевое управление, транспортная длина, транспортная ширина, транспортная высота, скорость движения, внешний радиус поворота, высота загрузки, размеры ДхШхВ, рабочий объем, обороты при максимальном крутящем моменте, макс. крутящий момент, нет. цилиндров…

Подробнее

Самосвалы ГАЗ-3307: устройство и технические характеристики

Отечественные самосвалы ГАЗ-3307 относятся к четвертому семейству среднетоннажных грузовиков Горьковского автомобильного завода. Бортовая версия была запущена в 1989. Через пять лет автомобиль был усовершенствован, оснащен дизельным двигателем и получил индекс 3309. Кузов рассматриваемой модели представляет собой деревянную платформу с тремя складывающимися бортами. Предусмотрена установка навесных скамеек, арок и навеса. Двухместная кабина расположена за силовой установкой, имеет улучшенный обзор, вместительность и шумоизоляцию, по сравнению с предшественниками.

Устройство

Самосвалы ГАЗ-3307 оснащены барабанной тормозной системой, диаметр передней и задней крышки 38 сантиметров, их ширина 8 и 10 см соответственно. В отстойном режиме дополнительно используется трансмиссионный барабанный тормоз с рабочим диаметром 22 сантиметра и шириной вкладыша 6 см. Привод агрегата механический, в качестве запасного элемента может быть использован любой контур блока.
Рулевое управление грузовика — червячная передача с передаточным числом 21,3 и каток с тремя гребнями. Относительно электрооборудования:

• рабочее напряжение — 12В;
• Аккумулятор — 6СТ-75;
• регулятор напряжения — Г250-Г2;
• Стартер — 230-А1;
• Катушка зажигания — Б-114 с выключателем ТК-102А.

Кроме того, в него входят распределители, свечи зажигания и проводка.

Силовой агрегат

Автомобиль ГАЗ-3307 грузоподъемностью 4,5 тонны оснащен двигателем ЗМЗ-5321-10 (карбюраторного типа). Бензиновый четырехтактный двигатель имеет восемь цилиндров с высокой выходной мощностью. Топливная система имеет жидкостное охлаждение и рециркуляцию выхлопных газов.

Блок цилиндров изготовлен из алюминиевого сплава,есть дополнительный клапанный блок OHV. Класс соответствия нормам силового агрегата эквивалентен «Евро 3». Предельная частота вращения мотора составляет три тысячи четыреста оборотов в минуту. При таких параметрах мощность автомобиля составляет 124 лошадиные силы, а объем – пять литров. Расход топлива находится на уровне 240 г/л. с/ч. Допустимое топливо – бензин АИ 76 или 92.

Размеры

9Самосвалы ГАЗ-3307 0020 имеют следующие параметры:

• длина/ширина/высота — 6,3/2,3/2,35 метра;
• базовое колесо — 3,77 метра;
• Клиренс в районе заднего моста 26,5 сантиметров;
• колея (перед/зад) — 1,7/1,56 м;
• основание грузового отсека по длине 3,5 метра;
• Ширина/высота платформы 2,17/0,51 м;
• индекс грузоподъемности — 4500 кг;
• снаряженная/полная масса — 3,2/7,1 тонны.

На большинстве модификаций применены гидроцилиндр подъема кузова, пятиступенчатая синхронизированная коробка передач механического типа и рессорная конструкция подвески.

Эксплуатация

Двигатель ГАЗ-3307 позволяет развивать предельную скорость более девяноста километров в час. Время разгона до 80 км/ч составляет чуть более 60 секунд. Средний расход топлива находится в пределах 19-25 литров на сто километров. Минимальная преодолеваемость составляет 25 градусов. Топливный бак вмещает 105 литров бензина.

Грузовик широко используется в строительстве, аграрной, коммунальной сфере. Основное применение:

• перевозка песка и других сыпучих грузов;
• перевозка строительных материалов и сельскохозяйственной продукции;
• удаление бытовых и промышленных отходов;
• Использование автомобиля для перевозки спецбригад и грузов.

Рабочее место водителя также подверглось модернизации. ГАЗ-3307 оснащался двухместной просторной кабиной, в которой предусмотрена система отопления и вентиляции. Навесная формула 4*2 и двигатель ЗМЗ отлично справляются с передвижением по дорогам с твердым покрытием. Простота в эксплуатации и ремонте вкупе с доступной ценой и хорошими характеристиками – основные аспекты, повлиявшие на популярность автомобиля в различных сферах бизнеса.

Особенности

Самосвалы ГАЗ-3307 имеют ряд явных недостатков при наличии объективных достоинств. К отрицательным сторонам можно отнести следующие:

• Чувствительная подвеска делает движение по бездорожью практически невозможным;
• начинает быстро течь сальник на коленчатом валу;
• силовая установка не экономична;
• некоторые элементы преждевременно выходят из строя.

При этом гидроцилиндр подъема кузова и ряд других удачных конструктивных решений сделали грузовик одним из самых оптимальных вариантов для своего времени. Модернизированная версия автомобиля начала сходить с конвейера в 2008 году. Рабочий двухконтурный тормозной агрегат снабжался гидравлическим приводом для облегчения торможения, но гидроусилитель руля в базовой комплектации не предусматривался.

Типы моторных масел и жидкостей, рекомендуемые к применению

Чтобы двигатель ГАЗ-3307 отработал ресурс без дополнительного вмешательства, рекомендуется использовать масла категории М6/8/10В или АСЗП-6 (для условий сильного мороза ). Коробка передач хорошо работает со смазкой типа ТС-10-15, вполне подходящей и для рулевого механизма.

Амортизаторы желательно обслуживать шпинделями или жидкостями АЖ-12Т. Тормозная система переваривает рекомендованную производителем подвеску под названием «Томь». Современные масла и жидкости также могут быть пригодны для использования после консультации со специалистами. Для охлаждения чаще всего рекомендуется хладагент тосол А-40 в разбавленном виде или чистый аналог под индексом А-65. Благодаря отопителю водитель и пассажиры будут чувствовать себя в салоне комфортно даже в особо юном возрасте.

Стоимость автомобиля и отзывы потребителей

В зависимости от состояния автомобиля и года его выпуска цена рассматриваемого грузовика составляет от шестидесяти тысяч до полумиллиона рублей. Судя по отзывам пользователей, автомобиль достаточно популярен. Больше всего потребители ценят грузоподъемность, внешний вид и комфортабельность салона.

Потребители отмечают, что автомобиль легок, прост в обслуживании и эксплуатации, «питается» бензином с октановым числом от 76 до 92 (с внесением некоторых конструктивных улучшений). Не последнюю роль в популярности авто сыграла приемлемая цена и доступность запчастей. Самосвалы до сих пор используются в частном бизнесе и различных отраслях народного хозяйства. К отрицательным моментам владельцы относят плохую проходимость, неустойчивость некоторых агрегатов и излишнюю «прожорливость» автомобиля.

Заключение

Отечественный автомобиль ГАЗ-3307 грузоподъемностью более четырех тонн зарекомендовал себя как агрегат, используемый для перевозки различных сыпучих грузов. Не боится морозов, в основном эксплуатируется на твердом покрытии, имеет хорошие технические показатели.

Судя по отзывам пользователей и реакции специалистов, рассматриваемый грузовик имеет некоторые недостатки. Однако они перекликаются с простотой эксплуатации, неприхотливостью и доступной ценой. Лишнее подтверждение популярности ГАЗ-3307 — его серийное производство на протяжении нескольких десятков лет. Каждая последующая модификация имеет ряд доработок и доработок.
