Размер фланцев стальных: Таблицы размеров фланцев стальных плоских, вес и исполнения фланцев

Содержание

Характеристики и размеры фланцев | www.elecmet52.ru

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=10

Ду	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800	1000	1200
Межосевое расстояние	60	65	75	85	100	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725	950	1380	1160
Внешний диаметр	90	95	105	115	135	145	160	180	195	215	245	280	335	390	440	500	565	615	670	780	1010	1220	1455
Кол-во отверстий/ Номинальный диаметр болтов или шпилек	4 отверстия под М 12				4 отверстия под М 16					8 под М 16		8 под М 20		12 под М 20		16 под М 20	16 под М 24	20 под М 24		20 под М 27	24 под М 30	28 под М 30	32 под М 36
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр	15	19	26	33	39	46	59	78	91	110	135	154	222	273	325	377	426	480	530	630	820	1020	1222
Толщина фланца	10		12		14	15		17		19	21			23	24		26		28	31	37	43	51

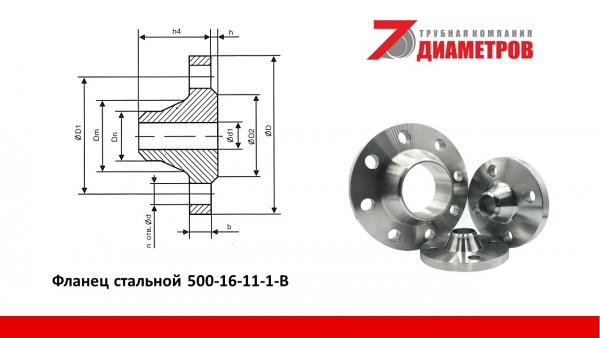

Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр	8	12	18	25	31	38	49	66	78	96	121	146	202	254	303	351	398	450	501	602	792	992	1192
Толщина фланца	10		12		13			15		17	19			21	22				24		27	29	33

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=16

Ду	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800	1000	1200
Межосевое расстояние	60	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770	950	1170	1390
Внешний диаметр	90	95	105	115	135	145	160	180	195	215	245	280	335	405	450	520	580	640	710	840	1020	1255	1485
Кол-во отверстий/ Номинальный диаметр болтов или шпилек	4 отверстия под М 12				4 отверстия под М 16					8 под М 16		8 под М 20	8 под М 24	12 под М 24		16 под М 24	16 под М 27	20 под М 27	20 под М 30	20 под М 36	24 под М 36	28 под М 42	32 под М 48
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр	15	19	26	33	39	46	59	78	91	110	135	154	222	273	325	377	426	480	530	630	820	1020	1222
Толщина фланца	12		14	16		17	19	21		23	25		27	28		30	34	38	44	45	49	58	71
Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр	8	12	18	25	31	38	49	66	78	96	121	146	202	254	303	351	398	450	501	602	792	992	1192
Толщина фланца	12				13			15	17		19		21	23	24	28	32	34	38	41	45	49	51

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=25

Ду	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800	1000	1200
Межосевое расстояние	60	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	660	770	990	1210	1420
Внешний диаметр	90	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730	810	1075	1315	1525
Кол-во отверстий/ Номинальный диаметр болтов или шпилек	4 отверстия под М 12				4 отверстия под М 16			8 под М 16		8 под М 20	8 под М 24		12 под М 27		16 под М 27	16 под М 30		20 под М 30	20 под М 36		24 под М 42	28 под М 52	32 под М 52
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр	15	19	26	33	39	46	59	78	91	110	135	154	222	273	325	377	426	480	530	630	820	—	—
Толщина фланца	14		16		18	19	21		23	25	27		29	31	32	38	40	44	48	49	63	—	—
Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр	8	12	18	25	31	38	49	66	78	96	121	146	202	254	303	351	398	450	501	602	792	992	1192
Толщина фланца	14				16		17	19		21	23	25	27	29	32	36	40	42	44	49	55	59	62

Фланец стальной плоский

Фланец стальной плоский предназначен для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1 кгс/см² до 25 кгс/см²) и температуру среды от -40°С до +300°С.

Фланцы имеют уплотнительные поверхности исполнениями 1, 2, 3. Допускается изготовление фланцев с уплотнительной поверхностью исполнения 4, 5, 8 и 9.

Фланцы стальные плоские по ГОСТ 12820-80 имеют присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80.

Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80

Диаметр условный	Диаметр наружный	Диаметр по болтовым отверстиям D0, мм	Диаметр внутренний	Толщина фланца	Диаметр болтовых отверстий d0, мм	Количество отверстий	Масса,
Dy, мм	D, мм		dв, мм	b, мм		n, шт.	кг.
Dy, мм	D, мм		dв, мм	b, мм		n, шт.	кг.
PN = 0,6 МПа (6 кгс/см²)
15	80	55	19	10	11	4	0,33
20	90	65	26	12	11	4	0,53
25	100	75	33	12	11	4	0,64
32	120	90	39	13	14	4	1,01
40	130	100	46	13	14	4	1,21
50	140	110	59	13	14	4	1,33
65	160	130	78	13	14	4	1,63
80	185	150	91	15	18	4	2,44
100	205	170	110	15	18	4	2,85
125	235	200	135	17	18	8	3,88
150	260	225	161	17	18	8	4,39
200	315	280	222	19	18	8	5,89
250	370	335	273	20	18	12	7,67
300	435	395	325	20	22	12	10,28
350	485	445	377	22	22	12	12,58
400	535	495	426	24	22	16	15,2
500	640	600	530	25	22	16	19,72
600	755	705	630	25	26	20	26,24
800	975	920	820	27	30	24	46,14
1000	1175	1120	1020	31	30	28	64,36
1200	1400	1340	1220	34	33	32	99,03
PN = 1,0 МПа (10 кгс/см²)
15	95	65	19	10	14	4	0,51
20	105	75	26	12	14	4	0,74
25	115	85	33	12	14	4	0,89
32	135	100	39	14	18	4	1,4
40	145	110	46	15	18	4	1,71
50	160	125	59	15	18	4	2,06
65	180	145	78	17	18	4	2,8
80	195	160	91	17	18	4	3,19
100	215	180	110	19	18	8	3,96
125	245	210	135	21	18	8	5,4
150	280	240	161	21	22	8	6,62
200	335	295	222	21	22	8	8,05
250	390	350	273	23	22	12	10,65
300	440	400	325	24	22	12	12,9
350	500	460	377	24	22	16	15,85
400	565	515	426	26	26	16	21,56
500	670	620	530	28	26	20	27,7
600	780	725	630	31	30	20	39,4
800	1010	950	820	37	33	24	79,16
1000	1220	1160	1020	43	33	28	118,43
1200	1455	1380	1220	51	39	32	197,44
PN = 1,6 МПа (16 кгс/см²)
15	95	65	19	12	14	4	0,61
20	105	75	26	14	14	4	0,86
25	115	85	33	16	14	4	1,17
32	135	100	39	16	18	4	1,58
40	145	110	46	17	18	4	1,96
50	160	125	59	19	18	4	2,58
65	180	145	78	21	18	4	3,42
80	195	160	91	21	18	4	3,71
100	215	180	110	23	18	8	4,73
125	245	210	135	25	18	8	6,38
150	280	240	161	25	22	8	7,81
200	335	295	222	27	22	12	10,1
250	405	355	273	28	26	12	14,49
300	460	410	325	28	26	12	17,78
350	520	470	377	30	26	16	22,88
400	580	525	426	34	30	16	31
500	710	650	530	44	33	20	57,01
600	840	770	630	45	39	20	80,03
800	1 020	950	820	49	39	24	104,41
1000	1255	1170	1020	58	45	28	179,37
1200	1485	1390	1220	71	52	32	297,78
PN = 2,5 МПа (25 кгс/см²)
15	95	65	19	14	14	4	0,7
20	105	75	26	16	14	4	0,98
25	115	85	33	16	14	4	1,17
32	135	100	39	18	18	4	1,77
40	145	110	46	19	18	4	2,18
50	160	125	59	21	18	4	2,71
65	180	145	78	21	18	8	3,22
80	195	160	91	23	18	8	4,06
100	230	190	110	25	22	8	5,92
125	270	220	135	27	26	8	8,26
150	300	250	161	27	26	8	10,12
200	360	310	222	29	26	12	13,34
250	425	370	273	31	30	12	18,9
300	485	430	325	32	30	16	23,95
350	550	490	377	38	33	16	34,35
400	610	550	426	40	33	16	44,62
500	730	660	530	48	39	20	67,3
600	840	770	630	49	39	20	90,87
800	1075	990	820	63	45	24	181,43

Пример условного обозначения фланца плоского приварного Ду 50 мм на Ру 1,0 МПа (10 кг/см²) исполнения 1:

Фланец 1-50-10 ГОСТ 12820-80.

Купить фланцы плоские стальные

Звоните прямо сейчас:

8 /495/ 640-85-05

8 /925/ 277-60-70

9.00-17.00 (пятница — до 16.00)

armavent@bk.ru

140060, Московская обл, Люберцы г, Октябрьский рп, Ленина ул, дом № 47, павильон 2-041, этаж 2

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой

Фланцы

— ASME/ANSI B16.5 Фланцы и размеры болтов

Размеры фланцев определяются размером трубы и классом давления, необходимыми для применения. Фланцы стандартизированы в соответствии с публикациями таких организаций, как ASME, MSS, API и других.

ASME/ANSI B16.5 Предоставляет

Шея сварки
Slip-On
Socket Weld

. — в классах от 150 до 2500. Обратите внимание, что рейтинги указаны пошагово с такой терминологией, как 9.0023 ASME класс xxx или API xxxx .

В общем случае необходимо указать размер (толщину) присоединяемой трубы, когда она приваривается к фланцу встык. Толщина стенки не влияет на сварные и резьбовые соединения с раструбом, и для них требуется только наружный диаметр.

Размеры стальных труб — Спецификация 40
Размеры стальных труб — Спецификация 80

9005 90055555. 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005

Номинальный размер трубы NPS (дюймы)	Класс 150
Номинальный размер трубы NPS (дюймы)	Диаметр фланца (дюймы)	№ из Болта	Диаметр (дюймы)	5045 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005 9005
5	STER 900SELES 9001S	.	Bolt Circle (inches)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-1/2	4	1/2	0. 62	2-3/8
3/4	3-7/8	4	1/2	0.62	2-3/4
1	4-1/4	4	1/2	0.62	3-1/8
1-1/4	4- 5/8	4	1/2	0,62	3-1/2
1-1/2	5	4	1/2	0.62	3-7/8
2	6	4	5/8	0.75	4-3/4
2-1/2	7	4	5/8	0.75	5-1/2
3	7-1/2	4	5/8	0.75	6
3-1/2	8-1/2	8	5/8	0.75	7
4	9	8	5/8	0. 75	7-1/2
5	10	8	3/4	0.88	8-1/2
6	11	8	3/4	0.88	9-1/2
8	13 -1/2	8	3/4	0.88	11-3/4
10	16	12	7/8	1	14-1/4
12	19	12	7/8	1	17
14	21	12	1	1.12	18-3/4
16	23-1/2	16	1	1,12	21-1/4
18	25	16	1-1/8	1.25	22-3/4
20	27-1/2	20	1-1/8	1. 25	25
24	32	20	1-1/4	1.38	29-1/2

1 дюйм = 25,4 мм

Nominal Pipe Size NPS (inches)	Class 300
Nominal Pipe Size NPS (inches)	Diameter of Flange (inches)	No. of Bolts	Diameter of Bolts (inches )	Diameter of Bolt Holes (inches)	Bolt Circle (inches)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0. 75	3-1/4
1	4-7/8	4	5/8	0,75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5 -7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	3/4	0.88	7-1/4
4	10	8	3/4	0.88	7-7/8
5	11	8	3/4	0. 88	9-1/4
6	12- 1/2	12	3/4	0,88	10-5/8
8	15	12	7/8	1	13
10	17-1/2	16	1	1.12	15-1/4
12	20-1/2	16	1-1/8	1.25	17-3/4
14	23	20	1-1/8	1,25	20-1/4
16	25-1/2	20	1-1/4	1.38	22-1/2
18	28	24	1-1/4	1.38	24-3/4
20	30-1/2	24	1-1/4	1.38	27
24	36	24	1-1/2	1,62	32

Nominal Pipe Size NPS (inches)	Class 400
Nominal Pipe Size NPS (inches)	Diameter of Flange (inches)	No. of Bolts	Diameter of Bolts (inches)	Diameter of Bolt Holes (inches)	Bolt Circle (inches)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/ 8	4	5/8	0,75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0. 75	5
2-1/2	7-1/2	8	3/4	0,88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10	8	7/8	1	7-7/8
5	11	8	7/8	1	9-1/4
6	12-1/2	12	7/8	1	10-5/8
8	15	12	1	1.12	13
10	17-1/2	16	1-1/8	1.25	15-1/4
12	20-1/2	16	1-1/4	1. 38	17-3/4
14	23	20	1-1/4	1.38	20-1/4
16	25-1/2	20	1-3/8	1.5	22-1/2
18	28	24	1-3/8	1.5	24-3/4
20	30-1/2	24	1-1/2	1.62	27
24	36	24	1-3/4	1.88	32

6-1-1-1-1-8 6-1-1-1-1-1-1-8 6-8 6. 6-1-1-8 6..

Nominal Pipe Size NPS (inches)	Class 600
Nominal Pipe Size NPS (inches)	Diameter of Flange (inches)	No. Болты	Диаметр Болты (дюймы)	Диаметр Отверстия под болты (дюймы)	Болт Окружность 0045
1/4	3-3/8	4	1/2	0. 62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0,75	3-1/2
1-1/4	5-1/4	4	5/8	0,75	3-7/8
1-1/2
1-1/2
4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2- 1/2	7-1/2	8	3/4	0,88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10-3/4	8	7/8	1	8-1/2
5	13	8	1	1,12	10-1/2
6	14	12	1	1. 12	11-1/2
8	16-1/2	12	1-1/8	1.25	13-3/ 4
10	20	16	1-1/4	1.38	17
12	22	20	1-1/4	1.38	19- 1/4
14	23-3/4	20	1-3/8	1.5	20-3/4
16	27	20	1-1/2	1.62	23 -3/4
18	29-1/4	20	1-5/8	1.75	25-3/4
20	32	24	1 -5/8	1,75	28-1/2
24	37	24	1-7/8	2	33

Nominal Pipe Size NPS (inches)	Class 900
Nominal Pipe Size NPS (inches)	Diameter of Flange (inches)	No. of Bolts	Diameter of Bolts (inches)	Diameter of Bolt Holes (inches)	Bolt Circle (inches)
1/2	4-3/4	4	3/4	0.88	3-1/4
3/4	5-1/8	4	3/4	0.88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1.12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1. 12	7-1/2
3	9-1/2	8	7/8	1	7-1/2
4	11-1/2	8	1-1/8	1.25	9-1/4
5	13-3/ 4	8	1-1/4	1.38	11
6	15	12	1-1/8	1.25	12-1/2
8	18-1/2	12	1-3/8	1,5	15-1/2
10	21-1/2	16	1-3/8	1.5	18-1/2
12	24	20	1-3/8	1.5	21
14	25-1/4	20	1-1/2	1.62	22
16	27-3 /4	20	1-5/8	1,75	24-1/2
18	31	20	1-7/8	2	27
20	33-3/4	20	2	2. 12	29-1/2
24	41	20	2-1/2	2.62	35-1/2

Nominal Pipe Size NPS (дюймы)	Class 1500
Nominal Pipe Size NPS (дюймы)	Diameter of Flange (inches)	No. of Bolts	Diameter of Bolts (inches)	Diameter of Bolt Holes (inches )	Bolt Circle (inches)
1/2	4-3/4	4	3/4	0.88	3-1/4
3/4	5-1/8	4	3/4	0.88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1,12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1. 12	7-1/2
3	10-1/2	8	1-1/8	1.25	8
4	12-1/4	8	1-1/4	1,38	9-1/2
5	14-3/4	8	1-1/2	1.62	11-1/2
6	15-1/2	12	1-3/8	1.5	12-1 /2
8	19	12	1-5/8	1.75	15-1/2
10	23	12	1-7/8	2	19
12	26-1/2	16	2	2.12	22-1/2
14	29-1/2	16	2-1/4	2.38	25
16	32-1/2	16	2-1/2	2. 62	27-3/4
18	36	16	2-3/4	2.88	30- 1/2
20	38-3/4	16	3	3.12	32-3/4
24	46	16	3-1/2	3.62	39

333 3333333333333333333333333333333333333333333333333333333333333333333333333393333 3 10082 5-1/8 10082 8

Nominal Размер трубы NPS (дюймы)	Класс 2500
Nominal Размер трубы NPS (дюймы)	Диаметр Фланцевой0024	Diameter of Bolt Holes (inches)	Bolt Circle (inches)
1/2	5-1/4	4	3/4	0.88	3-1/2
3/4	5-1/2	4	3/4	0.88	3-3/4
1	6- 1/4	4	7/8	1	4-1/4
1-1/4	7-1/4	4	1	1,12	5-1/8
10083 3
4	1-1/8	1. 25	5-3/4
2	9-1/4	8	1	1.12	6-3/4
2-1/2	10-1/2	8	1-1/8	1,25	7-3/4
3	12	8	1-1/4	1.38	9
4	14	8	1-1/2	1.62	10-3/4
5	16-1/2	8	1-3/4	1.88	12-3/4
6	19	8	2	2.12	14-1/2
8	21-3/4	12	2	2.12	17-1/4
10	26-1/2	12	2-1/2	2.62	21-1/4
12	30	12	2-3/4	2. 88	24-3/8

Insert flanges to your Модель Sketchup с помощью Engineering ToolBox Sketchup Extension

Фланцы для стальных труб для водопроводных систем

Стандарт ANSI/AWWA C207-01 Фланцы для стальных труб для гидротехнических сооружений – распространяется на вставные фланцы.

B-Ring Flanges — Pressure Rating

86 psi

Steel Pipe Flanges for Waterworks Services AWWA C207-94 Class B
Pipe Size (inches)	Outside Diameter (дюймы)	Внутренний диаметр (Slip on Bore) (inches)	Number of Bolt Holes	Bolt Hole Diameter (inches)	Bolt Circle (inches)	Thickness (inches)
4	9	4.57	8	3/4	7-1/2	5/8
5	10	5. 66	8	7/8	8-1/2	5/8
6	11	6.72	8	7/8	9-1/2	11/16
8	13-1/2	8.72	8	7/8	11-3/4	11/16
10	16	10.88	12	1	14-1 /4	16/11
12	19	12.88	12	1	17	11/16
14	21	14.19	12	1-1/8	18-3/4	11 /16
16	23-1/2	16.19	16	1-1/8	21-1/4	11/16
18	25	18.19	16	1-1/4	22-3/4	11/16
20	27-1/2	20. 19	20	1-1/4	25	11/16
22	29-1/2	22.19	20	1-3/8	27-1/4	3/4
24	32	24.19	20	1-3 /8	29-1/2	3/4
26	34-1/4	—	24	1-3/8	31-3/4	13/16
28	36-1/2	—	28	1-3/8	34	7/8
30	38-3/4	—	28	1-3/8	36	7/8
32	41-3/4	—	28	1-5/8	38-1/2	15/16
34	43-3/4	—	32	1-5/8	40-1/2	15/16
36	46	—	32	1-5/8	42-3/4	1
38	48-3/4	—	32	1 -5/8	45-1/4	1
40	50-3/4	—	36	1-5/8	47-1/4	1
42	53	—	36	1-5/8	49-1/ 2	1-1/8
44	55-1/4	—	40	1-5/8	51-3/4	1-1/8
46	57-1/4	—	40	1-5/8	53-3/4	1-1/8
48	59-1/2	—	44	1-5/8	56	1-1/4
50	61 -3/4	—	44	1-7/8	58-1/4	1-1/4
52	64	—	44	1-7 /8	60-1/2	1-1/4
54	66-1/4	—	44	1-7/8	62-3/4	1-3/8
60	73	—	52	1-7/8	69-1/4	1-1/2
66	80	—	52	1-7/8	76	1-5/8
72	86-1/2	—	60	1-7/8	82-1/2	1-3/4
78	93	—	64	2-1/8	89	2
84	99-3/4	—	64	2-1/8	95-1/2	2
90	106-1/2	—	68	2-3/8	102	2- 1/4
96	113-1/4	—	68	2-3/8	108-1/2	2-1/4
102	120	—	72	2-5/8	114-1 /2	2-1/2
108	126-3/4	—	72	2-5/8	120-3/4	2-111433	.
114	133-1/2	—	76	2-7/8	126-3/4	2-3/4
120	140-1/4	—	76	2-7/8	132-3/4	2-3/4
126	147	—	80	3-1/8	139-1/4	3
132	153-3/4	—	80	3-1 /8	145-3/4	3
138	160-1/2	—	84	3-3/8	152	3-1/4
144	167-1/4	—	84	3-3/8	158-1/4	3-1/4

1 в = 25,4 мм

D Количко Фланцы для систем водоснабжения AWWA C207-94, класс D

Размер трубы
(дюймы)
Внешний диаметр
(дюймы) .

(дюймы) Круг болта
(дюймы) .0083 3/4 7-1/2 5/8 5 10 5.66 8 7/8 8-1/2 5/8 6 11 6.72 8 7/8 9-1/2 11/16 8 13-1/2 8.72 8 7 /8 11-3/4 11/16 10 16 10.88 12 1 14-1/4 11/16 12 19 12.88 12 1 17 13/ 16 14 21 14.19 12 1-1/8 18-3/4 15/16 16 23-1/2 16.19 16 1-1/8 21-1/4 1 18 25 18.

19 16 1-1/4 22-3/4 1-1/ 16 20 27-1/2 20.19 20 1-1/4 25 1-1/8 22 29-1/2 22.19 20 1-3/8 27-1/4 1-3/16 24 32 24.19 20 1-3/8 29-1/2 1-1/4 26 34-1/4 — 24 1-3/8 31-3/4 1-5/16 28 36-1/2 — 28 1-3/8 34 1-5/16 30 38-3/4 — 28 1-3/8 36 1-3/8 32 41-3/4 — 28 1-5/8 38-1/ 2 1-1/2 34 43-3/4 — 32 1-5/8 40-1/2 1-1/2 36 46 — 32 1-5/8 42-3/4 1-5/8 38 48-3/4 — 32 1-5/8 45-1/4 1-5/8 40 50-3/4 — 36 1-5/8 47-1/4 1-5/8 42 53 — 36 1-5/8 49-1/2 1-3/4 44 55-1/4 — 40 1-5/8 51-3/4 1-3/4 46 57-1/4 — 40 1-5/8 53-3/4 1-3/4 48 59-1/2 — 44 1-5/8 56 1-7/8 50 61-3/4 — 44 1-7/8 58-1/4 2 52 64 — 44 1-7/8 60-1/2 2 54 66-1/4 — 44 1-7/8 62-3/4 2-1/8 60 73 — 52 1-7/8 69-1/4 2 -1/4 66 80 — 52 1-7/8 76 2-1/2 72 86-1/2 — 60 1-7/8 82-1/2 2-5/8 78 93 — 64 2-1/8 89 2-3/4 84 99-3/4 — 64 2-1/8 95-1/2 2-7/8 90 106-1/2 — 68 2-3/8 102 3 96 113-1/4 — 68 2- 3/8 108-1/2 3-1/4 102 120— 72 2-5/8 114-1/2 3-5/8 114-1/2 3-5/8 114-1/2 3-5/ /4 108 126-3/4 — 72 2-5/8 120-3/4 3-3/8 114 133-1/2 — 76 2-7/8 126-3 /4 3-1/2 120 140-1/4 — 76 2-7/8 132-3/4 3-1/2 126 147 — 80 3-1/8 139-1/4 3-3/4 132 153-3/4 — 80 3-1/8 145-3/4 3-7/8 138 160-1/2 — 84 3-3/8 152 4 144 167-1/4 — 84 3-3/8 158-1/ 4 4-1/8

Фланцы с E-образным кольцом — номинальное давление

275 psi

1 (inches)

8181818181818181818181818181818181818181818181818181818181818181818181818 2 2

Steel Pipe Flanges for Waterworks Services AWWA C207-94 Class E
Pipe Size (inches)	Outside Diameter (inches)	Inside Diameter (Накидное отверстие) (дюймы)	Количество отверстий под болты	Диаметр отверстий под болты (дюймы)	Окружность болтов (дюймы) 05 Толщина
4	9	4. 57	8	3/4	7-1/2	1-1/8
5	10	5.66	8	7/8	8-1/2	1-3/16
6	11	6.72	8	7/8	9-1/2	1-5/16
8	13-1/2	8.72	8	7/8	11-3/4	1-1/2
10	16	10.88	12	1	14-1/4	1-9/16
12	19	12.88	12	1	17	1-3/4
14	21	14.19	12	1-1/8	18-3/4	1-7/8
16	23-1/2	16.19	16	1-1/8	21-1/4	2
18	25	18. 19	16	1-1/4	22-3/4	2-1/8
20	27-1/2	20.19	20	1-1/4	25	2-3/8
22	29-1/2	22.19	20	1-3/8	27-1/4	2-1/2
24	32	24.19	20	1-3/8	29-1/2	2-5/8
26	34-1/4	—	24	1-3/8	31-3/3 24	1-3/8	31-3/3/310083 4	2-3/4
28	36-1/2	—	28	1-3/8	34	2-3/4
30	38-3/4	—	28	1-3/8	36	2-7/ 8
32	41-3/4	—	28	1-5/8	38-1/2	3
34	43-3/4	—	32	1-5/8	40-1/2	3
36	46	—	32	1-5/8	42-3/4	3-1/8
38	48-3/4	—	32	1-5/8	45-1/4	3-1/8
40	50-3/4	—	36	1-5/8	47-1683	1-5/8	47-15-1 /-15-15. 4	3-1/4
42	53	—	36	1-5/8	49-1/2	3-3/8
44	55-1/4	—	40	1-5/8	51-3/4	3- 3/8
46	57-1/4	—	40	1-5/8	53-3/4	3-7/16
48	59 -1/2	—	44	1-5/8	56	3-1/2
50	61-3/4	—	44	1-7/8	58-1/4	3-1/2
52	64	—	44	1-7/8	60-1/2	3-5/8
54	66-1/4	—	44	1-7/8	62-3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/	1-7/8	. 4	3-3/4
60	73	—	52	1-7/8	69-1/4	3-7/8
66	80	—	52	1-7/8	76	4-1/4
72	86-1/2	—	60	1-7/8	82-1/2	4-3/8
78	93	—	64	2-1/8	89	4-3/4
84	99-3/4	—	64	2-1/8	95-1/2	4-3/4
90	106-1/2	—	68	2-3/8	102	5-1/8
96	113-1/4	—	68	2-3/8
			.	5-1/8
102	120	—	72	2-5/8	114-1/2	5-1/2
108	126-3/4	—	72	2-5/8	120-3/4	5- 1/2
114	133-1/2	—	76	2-7/8	126-3/4	5-7/8
120	140 -1/4	—	76	2-7/8	132-3/4	5-7/8
126	147	—	80	3-1/8	139-1/4	6-1/4
132	153-3/4	—	80	3-1/8	145-3/4	6-1/4
138	160-1/2	—	84	3-3/8					6-3/4
144	167-1/4	—	84	3-3/8	158-1/4	6-3/4

F-коля Услуги по водяным трудам AWWA C207-94 Class F

Размер трубы
(дюймы)
Внешний диаметр
(дюймы) Внутренний диаметр
(Slip On Bore) внутренний диаметр
(Slip On Bore) .

болтовых отверстий Bolt Hole Diameter
(inches) Bolt Circle
(inches) Thickness
(inches) 4 10 4.57 8 7/ 8 7-7/8 1.13 5 11 5.66 8 7/8 9-1/4 1.21 6 12-1 /2 6.72 12 7/8 10-5/8 1.31 8 15 8.72 12 1 13 1.31 10 17-1/2 10.88 16 1-1/8 15-1/4 1.50 12 20-1/2 12.88 16 1 -1/4 17-3/4 1.63 14 23 14.

19 20 1-1/4 20-1/4 1.94 16 25-1/2 16.19 20 1-3/8 22-1/2 2.14 18 28 18.19 24 1-3/8 24-3/4 2.25 20 30-1/2 20.19 24 1-3/8 27 2.33 22 33 22.19 24 1-3/8 29-1/4 2.50 24 36 24.19 24 1-5/8 32 2.69 26 38-1/4 26.25 28 1-7 /8 34-1/2 3.00 28 40-3/4 28.25 28 1-7/8 37 3.

13 30 43 30.25 28 1-7/8 39-1/4 3.15 32 45-1/4 32.25 28 1-7/8 41-1/2 3.25 34 47-1/2 34.25 28 1-7/8 43-1/2 3.38 36 50 36.25 32 2-1/8 46 3.46 38 52-1/4 38.25 32 2-1/8 48 3.50 40 54-1/4 54.25 36 2-1/8 50-1/4 3.63 42 57 42.25 36 2-1/8 52-3/4 3.81 44 59-1/4 44.
