Разгонщик фланцев гидравлический — Завод промышленного оборудования

Гидравлический разгонщик фланцев предназначен для работы с нефтепроводом и газопроводом. Гидравлический разгонщик применяется также для раздвижения фланцев но в тех случаях когда механическому разгонщику не достаточно усилий для проведения каких-либо ремонтных или монтажных работ при наличии фланцевых соединений.

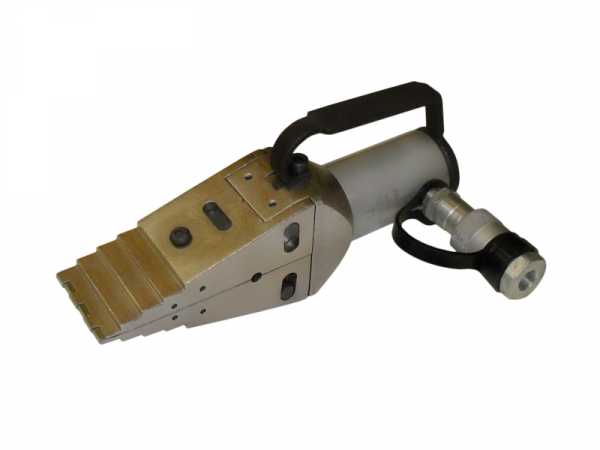

Разгонщик фланцев гидравлический РФГ-14



 Является минимальной комплектацией для модернизации стандартного комплекта разгонщика фланцев РФГ-14С и содержит клин гидравлический, предохранительную опору и клиновые накладки.



Технические характеристики:

Модель

Усилие, тс

Минимальный зазор для доступа, мм

Максимальная величина раскрытия, мм

Масса, кг

РФГ-14

14

6

70

9

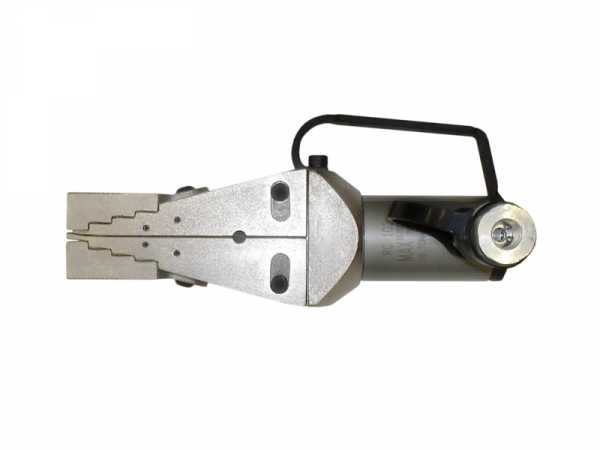

Разгонщик фланцев гидравлический РФГ-14С

 Это стандартная комплектация разгонщика полностью готового к работе. Гидравлический разгонщик обеспечивает высокую степень разжима фланца за счет встроенного в него гидравлического цилиндра и состоит из насоса гидравлического, рукава высокого давления, предохранительной опоры, клина гидравлического и двух накладок клиновых.

Приводимые ниже описания процедур полностью совпадают как для минимальной, так и для стандартной комплектации поставки фланцевых разгонщиков. В состав минимального комплекта поставки инструмента не входят гидравлический насос и соединительный шланг. Эти элементы пользователь дожжен предоставить самостоятельно.

Для разведения фланцев рекомендуется использовать разгонщики попарно, располагая их на противоположных сторонах фланцевого соединения. В этом случае качайте оба насоса поочередно для предотвращения перекоса фланцев.

Технические характеристики:

Модель

Усилие, тс

Минимальный зазор для доступа, мм

Максимальная величина раскрытия, мм

Масса, кг

РФГ-14С

14

6

70

14

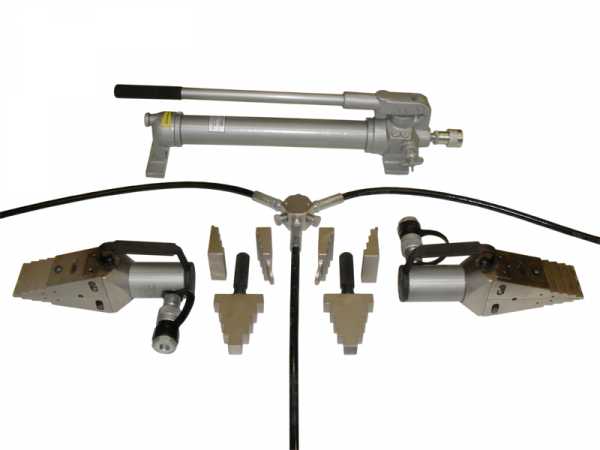

Разгонщик фланцев гидравлический РФГ-14М

Представляет собой максимальный комплект для разгонки фланцев. Разгонщик фланцев гидравлический РФГ-14М обеспечивает максимально возможную быстроту и удвоенную силу разгона за счет наличия в комплектации двух гидравлических клинов, насоса с рукавами, распределительного блока, двух предохранительных опор и четырех клиновых накладок.

В этом случае также рекомендуется использовать для разведения фланцев оба расширителя одновременно, устанавливая их с противоположных сторон фланцевого соединения. Распределительный блок обеспечивает одинаковое давление в обоих расширителях, но все-таки рекомендуется внимательно следить за ходом процесса расширения и своевременно предотвращать возможные перекосы фланцев.

Гидравлический насос необходимо устанавливать на ровной поверхности. Расширители желательно устанавливать с противоположных сторон фланцевого соединения. Начните   процесс разведения фланцев, поднимая давление в гидравлической системе с помощью насоса. возникновении   признаков   перекоса. Если возникает перекос разводимого фланца, то можно попробовать исправить ситуацию, изменив места установки расширителей на фланцевом соединении. После разведения фланцев на нужное расстояние зафиксируйте их положение, вставив между ними распорные ступенчатые клинья, и перенесите всю нагрузку на них, аккуратно понизив давление в гидравлической системе (откройте для этого возвратный клапан на насосе). После этого расширители можно использовать для дальнейшего разведения фланцев, вставив их на уроне другой ступени клина.

Технические характеристики:

Модель

Усилие, тс

Минимальный зазор для доступа, мм

Максимальная величина раскрытия, мм

Масса, кг

РФГ-14М

28

6

70

21

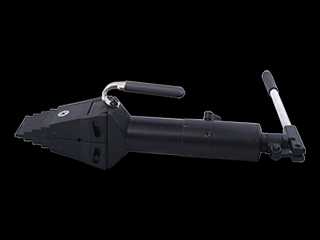

Разгонщик фланцев автономный РФА-15M

Оснащен встроенным насосом сочетающим в себе силу гидравлического инструмента и компактности. Идеально подходит для выполнения работ с фланцами на высоте, где не представляется возможным работать разгонщиками оснащенными гидравлическими насосами. Автономный разгонщик фланцев РФА-15М – компактен, удобен, легок и прост в эксплуатации.



Технические характеристики:

Модель

Усилие, тс

Минимальный зазор для доступа, мм

Максимальная величина раскрытия, мм

Масса, кг

РФА-15М

15

6

70

10



УЗНАТЬ ЦЕНУ И КУПИТЬ РАЗГОНЩИК ФЛАНЦЕВ ГИДРАВЛИЧЕСКИЙ МОЖНО ПЕРЕЙДЯ ПО ССЫЛКЕ



К оборудованию выдается руководство по эксплуатации (с подробной инструкция по применению) и паспорт изделия. Технические характеристики серийных изделий и их внешний вид могут незначительно отличаться в зависимости от текущих модификаций. В случае если точность характеристик для Вас особо принципиальна – обратите на это внимание консультирующего Вас специалиста в момент оформления заказа на производство.

zavodpro.ru

Разгонщик фланцев — Завод промышленного оборудования

Разгонщик позволяют отказаться от устаревших методов разгонки фланцевых соединений при замене уплотнительных прокладок, установке заглушек, замене вентилей, клапанов на магистральных нефте- и газопроводах, теплоцентралях, сантехсистемах. Любой разгонщик, в указанной ниже линейке, оснащен клиньями, обеспечивающими эффективное и безопасное раздвижение фланцев. Разгонщик работают в любом пространственном положении. Разгонщик модели РФВ применяется при работах которые не требуют больших усилий поскольку он механический.



Технические характеристики механического и гидравлического разгонщика:

Модель

Усилие, тс

Величина разгонки

(1-й клин / 2-й клин)

Масса, кг

Рекомендуемый насос

РФВ250

1,5

до 15 / —

2

РФ05800

5

до 10 / 18-35

4,5

НРГ7010

РФ101600

10

до 27 / 25-50

9

РФА1600

12

14

встроенный



УЗНАТЬ ЦЕНУ И КУПИТЬ РАЗГОНЩИК МОЖНО ПЕРЕЙДЯ ПО ССЫЛКЕ



ЕСЛИ ВЫ НЕ НАШЛИ ПОДХОДЯЩИЙ ПО ХАРАКТЕРИСТИКАМ РАЗГОНЩИК ВОЗМОЖНО ВАС ЗАИНТЕРЕСУЕТ НАША АНАЛОГИЧНАЯ ПРОДУКЦИЯ.



Разгонщик фланцев клиновой



К изделию прилагается подробная инструкция по применению. Технические параметры серийных изделий и их внешний вид могут незначительно отличаться в зависимости от текущих модификаций данных изделий. В случае если точность каких-либо характеристик для Вас принципиальна – обратите на это внимание консультирующего Вас инженера в момент согласования заказа

zavodpro.ru

Разгонщики фланцевых соединений рычажные, гидравлические и механические

Разгонщик снабжен клиновыми ступенчатыми рычагами, выполняющими силовое воздействие на разделяемые фланцы; рычаги раздвигаются клином посредством гидравлического привода с пружинным возвратом поршня, или механического привода.

Равномерное, параллельное перемещение рычагов исключает повреждение фланцев; каждый шаг разгонки выполняется под полной нагрузкой.

Минимальный начальный зазор между фланцами, 6 мм.

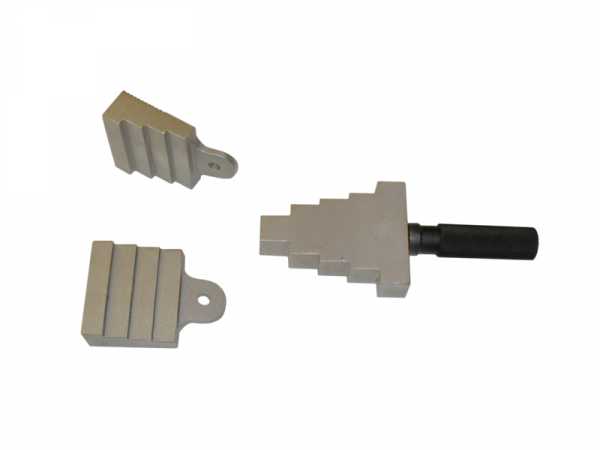

В комплекте блок безопасности и опоры ступенчатые (2 шт) для увеличения величины разгонки, два винта крепежа опор ступенчатых. Модели РФК877М и РФК1481ГВ поставляются в стальном кейсе, модель РФК1081ГА в картонной коробке.

Модель РФК1481ГК, -в комплекте поставки: рычажный разгонщик, блок безопасности, опоры ступенчатые (2 шт), насос ручной НРГ-7004, манометр с адаптером, рукав РВДИ2000К (длина 2м), два винта, кейс из фанеры.

Рекомендуется совместное применение двух рычажных разгонщиков, расположенных под углом 180° относительно друг друга, что позволяет добиться равномерного разделения фланцевого соединения. Два разгонщика используются одновременно в сочетании с ручным насосом, краном двухходовым и рукавами высокого давления.

Примечание.После разъема фланцев на требуемую величину, или на максимальное расстояние разгонки для используемой ступени, установите в зазор блок безопасности. При необходимости дальнейшей разгонки фланцев ввести рычаги в зазор с использованием следующих ступеней.

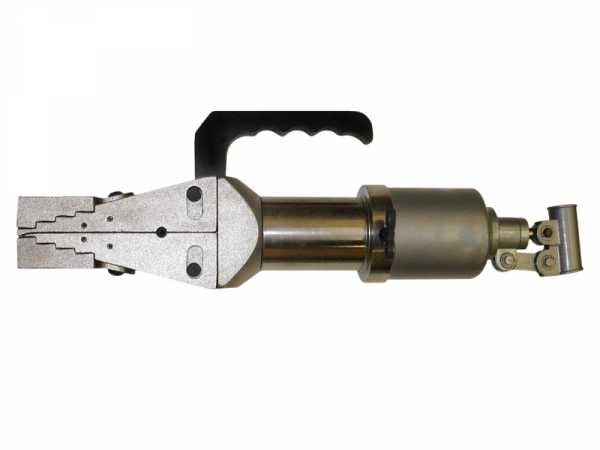

Разгонщик фланцевых соединений рычажный, гидравлический, автономный, РФК1081ГА

  • Встроенный ручной насос обеспечивает автономность применения.
  • Простая и безопасная гидравлическая система.

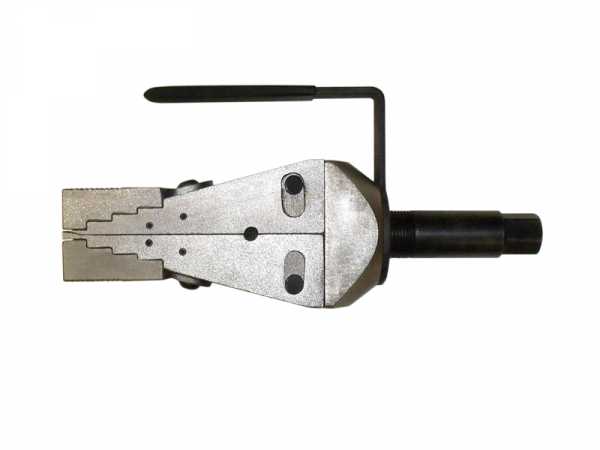

Разгонщик фланцевых соединений рычажный, гидравлический с внешним приводом, РФК1481ГВ

  • Приводом служит внешний гидравлический ручной насос.
  • Оснащен полумуфтой быстроразъемного соединения, резьба наружная К3/8ʺ (3/8NPT).

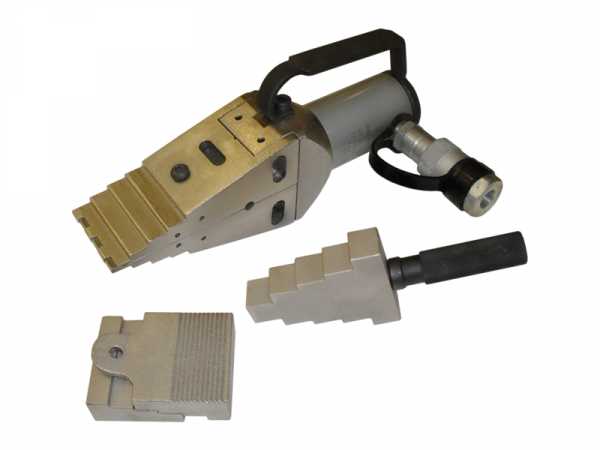

Разгонщик фланцевых соединений рычажный, гидравлический с внешним приводом, РФК1481ГК

В комплекте поставки рычажный разгонщик, блок безопасности, опоры ступенчатые (2 шт), насос ручной НРГ-7004, манометр с адаптером, рукав РВДИ2000К (длина 2м), два винта, кейс из фанеры.

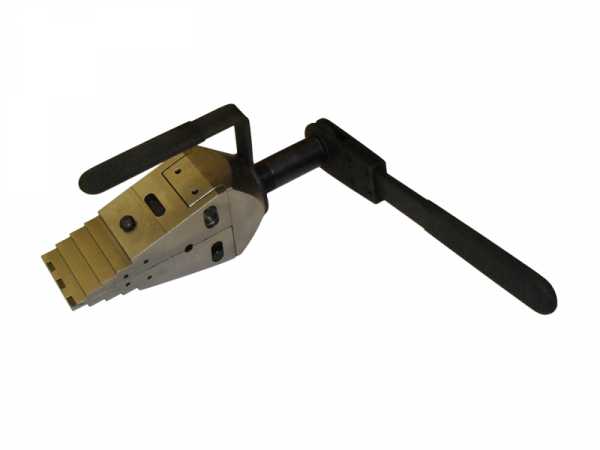

Разгонщик фланцевых соединений рычажный, механический, РФК877М

  • Механический привод обеспечивает автономность применения.
  • Простая и надежная механическая система раскрытия рычагов.

www.enerprom.ru

Разгонщик фланцев

Разгонщик фланцев

Разгонщик фланцев

Инструмент предназначен для разгонки фланцевых соединений при замене уплотнительных прокладок, установке заглушек, замене вентилей и клапанов на магистральных нефтепроводах, газопроводах, теплоцентралях, сантехсистемах и системах отопления. Разгонщик фланцев упрощает процесс раздвижки трубопроводных и других фланцевых соединений. Все детали выполнены из высококачественного материала.

Применение

Вставьте разгонщик в болтовое отверстие фланца, а прикрепленную цепочкой разжимную пластину — в зазор между фланцами под нажимной болт. Затем поверните нажимной болт вручную так, чтобы он уперся в разжимную пластину.

После фиксации разгонщика продолжайте завинчивать нажимной болт с помощью ключа до тех пор, пока фланцы не будут разжаты до той степени, которая необходима для замены уплотнения, вставки межфланцевого диска и т.д.

Для извлечения разгонщика необходимо вывичивать нажимной болт до тех пор, пока Вы не сможете вынуть разжимную пластину. После этого удалите разгонщик из резьбового отверстия, предварительно ударив молотком по нажимному болту.

В особо сложных случаях Вы можете использовать два или несколько разгонщиков, устанавливая их в противоположные или расположенные крест-накрест болтовые отверстия. При использовнии двух разгонщиков второй вставляется в соответствующее (противоположное) отверстие ответного фланца так, чтобы оба нажимных болта надавливали на одну разжимную пластину. Такой способ позволяет прикладывать большие усилия, не повреждая разжимную пластину.

Поскольку толщина разжимной пластины обусловлена размерами фланцевого зазора и не может быть увеличена, при необходимости создания больших усилий для разжима, нагрузку следует распределить, воздействуя на пластину с двух сторон!

Перед использованием рекомендуется смазать резьбу и угол пластины.

Внимание! Во избежание травм не допускать попадания пальцев рук работающего между фланцев!

Материалы для скачивания:

alki-ural.com

Разгонщики фланцев — производство и поставка промышленного гидравлического оборудования

Инструмент предназначен для разгонки фланцевых соединений при замене уплотнительных прокладок, установке заглушек, вентилей и клапанов на магистральных нефтепроводах, газопроводах, теплоцентралях, системах водоснабжения и канализации.

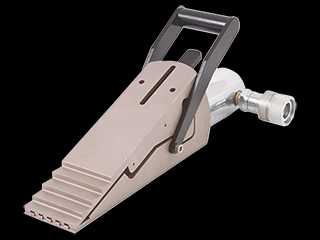

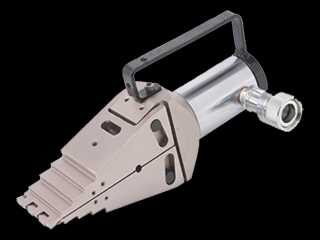

Гидравлический клиновидный разжим 4POWER серии FH

— Цилиндр одностороннего действия с возвратной пружиной

— Уникальная конструкция не позволят инструменту сгибаться и соскальзывать
— Разжимное усилие 15 тонн при давлении 700 бар
— Каждая ступенька работает под полной нагрузкой
— Идеально подходят для разгонки фланцевых соединений
— Минимальный зазор для доступа 6 мм
— Ширина разжатия для доступа к рабочей зоне 82 мм
— Нанесена шкала для ясной визуализации степени раздвижения

Подробнее…

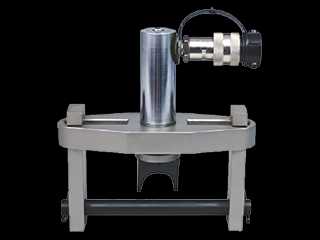

Гидравлический разгонщик фланцев 4POWER серии FS

— Легкая эргономичная конструкция обеспечивает простоту в использовании
— Цилиндр одностороннего действия с возвратной пружиной
— Специальное покрытие исключает искрообразования
— Минимально требуемый зазор для доступа 3 мм
— Усилие при разжатии от 5 до 10 тонн
— Настраиваемая ширина захвата от 70 до 216 мм
— Максимальное рабочее давление: 10 000 psi / 700 бар

— Испытаны с превышением промышленных стандартов

Подробнее…

Гидравлический клиновидный разжим 4POWER серии FHP

— Плавное параллельное движение без трения предотвращает риск повреждений
— Уникальная конструкция не позволят инструменту сгибаться и соскальзывать
— Максимальное разжимное усилие 15 тонн
— Каждая ступенька работает под полной нагрузкой
— Идеально подходят для разгонки фланцевых соединений
— Минимальный зазор для доступа 6 мм
— Ширина разжатия для доступа к рабочей зоне 82 мм
— Нанесена шкала для ясной визуализации степени раздвижения

Подробнее…

Механический клиновидный разжим 4POWER серии FSM

— Уникальная конструкция не позволят инструменту сгибаться и соскальзывать
— Плавное параллельное движение без трения предотвращает риск повреждений

— Максимальное разжимное усилие 9 тонн
— Каждая ступенька работает под полной нагрузкой
— Идеально подходят для разгонки фланцевых соединений
— Минимальный зазор для доступа 6 мм
— Ширина разжатия для доступа к рабочей зоне 82 мм
— Нанесена шкала для ясной визуализации степени раздвижения

Подробнее…

Механический клиновидный разжим 4POWER серии RFM

— Уникальная конструкция не позволят инструменту сгибаться и соскальзывать
— Плавное параллельное движение без трения предотвращает риск повреждений
— Максимальное разжимное усилие 14 тонн
— Каждая ступенька работает под полной нагрузкой
— Идеально подходят для разгонки фланцевых соединений
— Минимальный зазор для доступа 6 мм
— Ширина разжатия для доступа к рабочей зоне 94 мм
— Нанесена шкала для ясной визуализации степени раздвижения

Подробнее…

Гидравлический подъёмный клин 4POWER серии HVW

— Цилиндр одностороннего действия с возвратной пружиной
— Уникальная конструкция не позволят инструменту сгибаться и соскальзывать
— Подъемное усилие 16 тонн при давлении 700 бар
— Каждая ступенька работает под полной нагрузкой
— Идеально подходят для подъёма и подхвата тяжёлых грузов
— Минимальный зазор для подхвата составляет 10 мм
— Максимальная высота подъёма 81.5 мм
— Используется во всех отраслях промышленности

Подробнее…

4power.by

Разгонщик фланцев механический — Завод промышленного оборудования

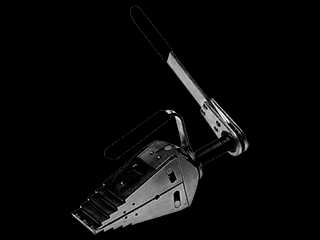

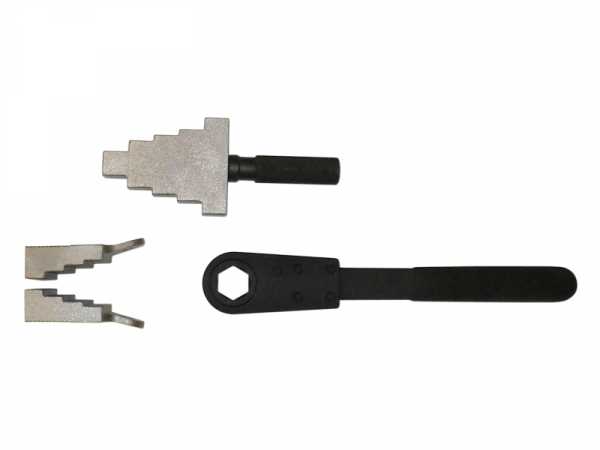

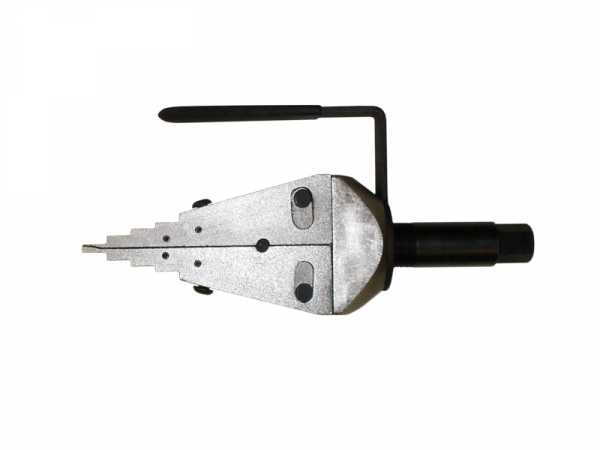

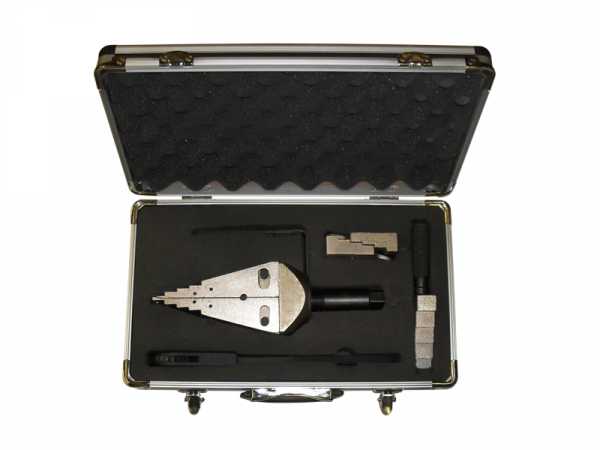

Разгонщик фланцев механический РФМ-9

Профессиональный разгонщик фланцев механический РФМ-9 используется в нефте-газовой отрасли. Разгонщик может использоваться в случаях в вода в эксплуатацию и строительстве где используются фланцевые соединения. В большинстве случаях его используют для раздвижения фланцевых соединений во время ремонта, технического обслуживания и эксплуатации трубопроводов. Механический фланцевый разгонщик РФМ-9 имеет следующую комплектацию: клин механический ступенчатый распорный, ключ-трещетка, опора предохранительная, две ступенчатые опоры. Рукоятка облегчает работу с фланцами.

Принцип использования и установки разгонщика фланцев механического заключается в следующем:

Вставьте клин до упора в зазор между фланцами, выбрав его нужную ступеньку. Наденьте на вал ключ (трещотка должна быть обращена к инструменту) и поворачивайте вал с помощью ключа. Во избежание перекоса фланцев рекомендуется использовать механический фланцевый инструмент попарно, располагая их с противоположных сторон фланцевого соединения. При этом также рекомендуется во избежание перекосов поворачивать ключи на обоих инструментах поочередно. После раздвигания фланцев на нужное, максимальное, расстояние зафиксируйте их положение, вставив между ними предохранительную опору (ступенчатый распорный клин) и постепенно перенеся всю нагрузку на него, поворачивая для этого ключ (ключи). После этого оборудование можно вновь использовать для дальнейшего разведения этих фланцев, используя для этого уже другую ступеньку клина.



Технические характеристики:

Модель

Усилие, тс

Минимальный зазор для доступа, мм

Максимальная величина раскрытия, мм

Масса, кг

РФМ-9

9

6

70

7



УЗНАТЬ ЦЕНУ И КУПИТЬ РАЗГОНЩИК ФЛАНЦЕВ МЕХАНИЧЕСКИЙ МОЖНО ПЕРЕЙДЯ ПО ССЫЛКЕ



К оборудованию выдается руководство по эксплуатации (с подробной инструкция по применению) и паспорт изделия. Технические характеристики серийных изделий и их внешний вид могут незначительно отличаться в зависимости от текущих модификаций. В случае если точность характеристик для Вас особо принципиальна – обратите на это внимание консультирующего Вас специалиста в момент оформления заказа на производство.
