Разделка проводов и кабелей бытовой сети: секреты электрика

При работе под напряжением на вторичном оборудовании подстанции 330 кВ я попал в жуткую историю, когда медная жила кабеля действующих токовый цепей толщиной 2,5 мм кв обломилась, а напарник был на улице.

Мне пришлось прижимать ее рукой к клеммнику панели, стоя на цыпочках. Разрывать схему нельзя: на ней сразу появится высоковольтное напряжение — это аварийная ситуация.

Стоял более получаса с поднятой затекшей рукой и кричал, пока не появилась помощь. А причина банальна проста: разделка проводов и кабелей при монтаже выполнена неправильно.


Содержание статьи

Как обеспечить безопасность проводки при монтаже

Устройство жилы провода или кабеля банально простое: металлическая проволока довольно точного профиля и сечения из меди или алюминия покрыта слоем изоляции пластического материала.

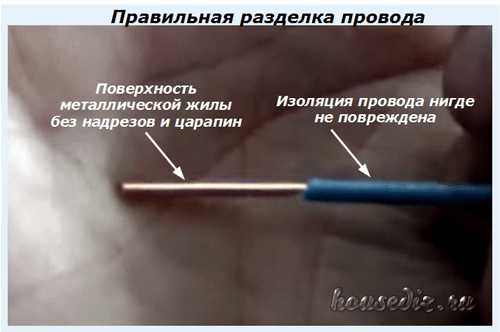

Диэлектрический слой защищает схему от пробоя напряжения, а токоведущий проводник обеспечивает передачу электроэнергии определенной мощности.

Если при монтаже или во время эксплуатации нарушить толщину изоляционной оболочки, то через этот дефект сразу возникнут токи утечек. Их величина будет зависеть от приложенной разности потенциалов и создавшегося электрического сопротивления диэлектрического слоя.

Толщина металлической жилы рассчитана на протекание номинальной величины тока. Когда она уменьшается порезом, даже мельчайшей царапинкой, то ее пропускная способность снижается уже при номинальной нагрузке. Сразу будет создаваться повышенный нагрев, который станет разрушать изоляцию.

Вторая опасность создания царапины на металле —это понижение его механических свойств. Особо опасно это для алюминия, хотя медь тоже резко снижает свою прочность, быстрее ломается. Это-то я и прочувствовал на своей шкуре, когда прижимал оторванный провод к клеммнику и ждал помощи.

Прибежавший напарник поставил шунт в действующую токовую цепь. После этого мы заменили дефектный провод.

Работая с проводкой любым инструментом необходимо исключить повреждение изоляции, сохранить целостность поверхности металлической жилы. Любая мелкая царапина может стать причиной серьезной аварии, пожара или пропадания напряжения.

Чем опасен острый нож: как им работать

В арсенале инструментов домашнего электрика всегда есть набор ножей.

Они могут выполнять различный спектр всевозможных операций. Поэтому, как правило, имеют профессиональную заточку лезвия, отличаются острой режущей кромкой.

Эта острота важна для многих операций, но при зачистке электропроводки, снятии изоляции она может сыграть отрицательную роль. Стоит выбрать неправильное положение ножа, как металлическая жила получит царапину или прорез.

Как направлять лезвие

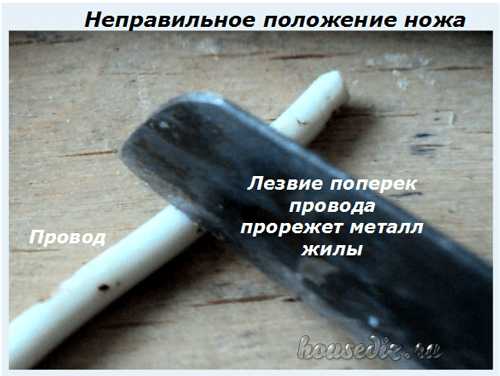

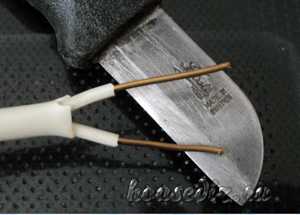

Клинок ножа нельзя располагать так, чтобы он режущей кромкой соприкасался с металлом провода. Такого контакта следует избегать.

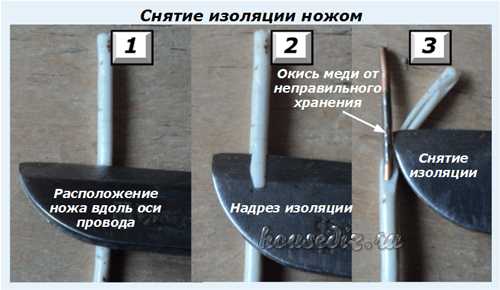

Работа выполняется в три этапа:

  1. ориентация лезвия;
  2. надрез изоляции;
  3. снятие диэлектрического слоя.

На правом снимке фотографии показан еще один дефект провода — окись меди, выявленная из-за неправильного хранения. С такими жилами лучше не работать, но, в крайнем случае подобные места следует очищать от коррозии.

Мне понравилось, насколько доступно автор видеоролика Рафис Фахрутдинов объяснил приемы снятия изоляции с провода.

Обязательно учтите это в своей работе.

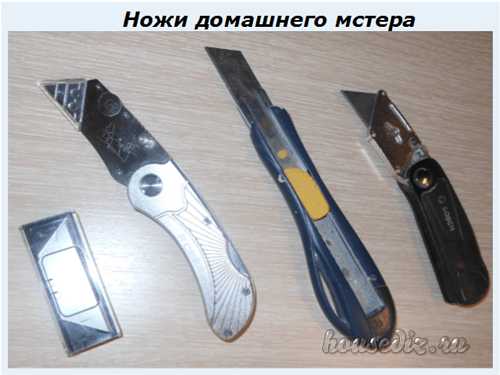

Большой популярностью у домашних мастеров пользуется канцелярский нож со сменяемым лезвием. Его острота опасна при разделке диэлектрического слоя: им легко повредить металлическую жилу, а заметить это сложно.

Почему нож электрика обеспечивает безопасность

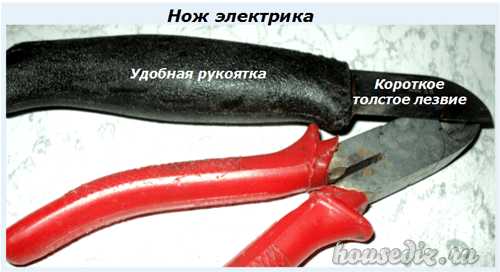

Если рассмотреть любой профессиональный инструмент, то в глаза бросается:

  • удобная рукоятка из не скользящей пластмассы, хорошо удерживаемая рукой;
  • короткое, но толстое лезвие с широким углом подвода.

Сделано это специально. Таким ножом удобно работать даже под напряжением: им сложно подрезать металлическую жилу, но удобно снимать изоляцию с провода, разделывать кабель.

Встречал случаи, когда «мастера» считали, что такая заточка неправильная, изменяли угол подвода и режущую кромку на наждачном круге, чем портили нож электрика.

Специальный инструмент

Разделка проводов и кабелей, содержащих наружную оболочку, может значительно облегчаться специализированными приспособлениями. За последние годы набрал популярность нож с пяткой на конце лезвия.

Он работает в три этапа:

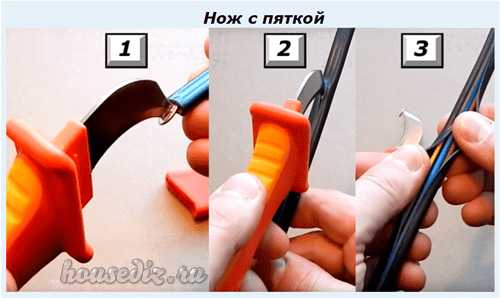

  1. Пятачка заводится с конца провода под его оболочку с опорой на изоляцию жил.
  2. Клинок усилием руки ведется вдоль кабеля до места разреза.
  3. Разделанная изоляция раздвигается для освобождения проводов.

Это позволяет надежно, безопасно снимать верхний диэлектрический слой защиты.


Опасные способы снятия изоляции

Среди электриков постоянно ведутся споры о том, каким инструментом удобно работать, быстро и безопасно разделывать провода и кабели. Люди часто пользуются тем, что есть под рукой.

Пассатижи

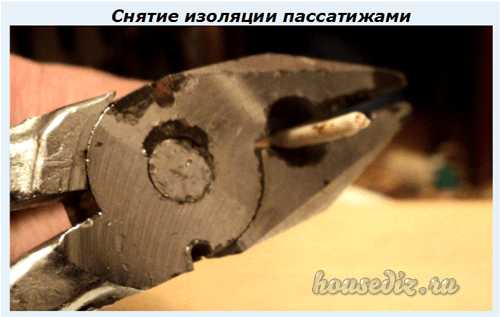

Этот инструмент всегда есть в ящике или кармане электрика. Провод вставляют между режущими лезвиями, чуть сдвигают их и проворачивают жилу по кругу.

В опытных руках изоляция подрезается до уровня металлической жилы. Затем ее просто сдвигают на конец провода.

Основной недостаток метода

Усилие срезания изоляции регулируется сознанием человека. Оно зависит от его опыта, практических навыков и ряда случайных факторов. Поэтому металлический проводник может быть поврежден, а дефект — не заметен.

Бокорезы

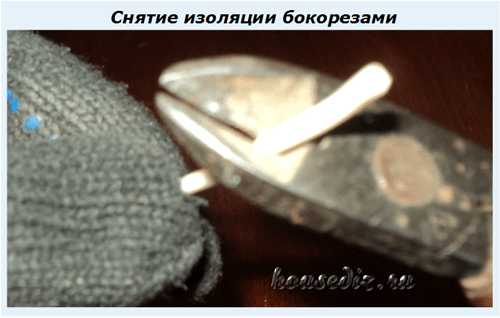

Принцип работы тот же, что и у пассатижей. Безопасность технологии определяется только человеческим фактором, носит случайный характер.

Профессиональные инструменты разделки проводов и кабелей

Качество снятия изоляции и сохранения целостности металлической жиды волновало электриков всегда. Для этого создавались различные инструменты и приспособления.

Раритетное оборудование

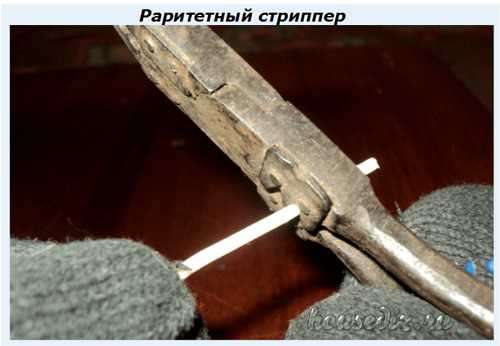

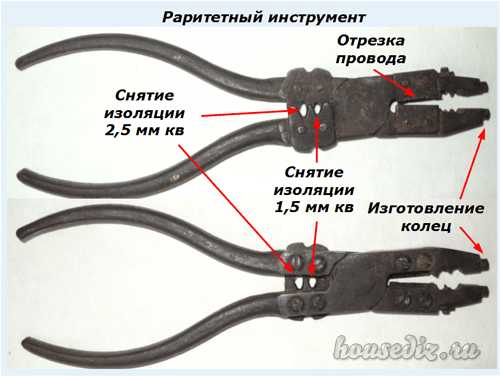

В девяностых годах прошлого века мне достался вот такой инструмент.

Дату изготовления определить не получилось. Его металл местами уже был покрыт следами коррозии, но на техническом состоянии это никак не сказывалось. Гнезда снятия изоляции с проводов из алюминия или меди сечением 1,5 и 2,5 мм кв работали отлично, а встроенный нож надежно перерезал металлическую жилу.

Окончаниями наконечников очень удобно крутить кольца под винтовой зажим 4 мм.

Я иногда до сих пор пользуюсь им, когда требуется разделка проводов и кабелей для бытовой сети.

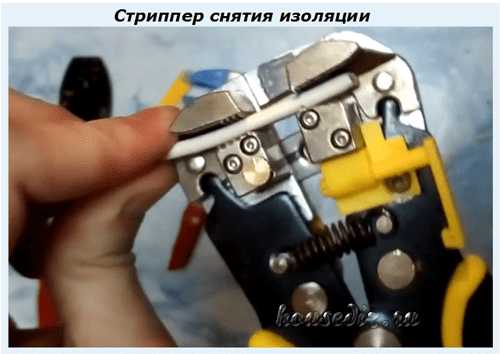

Современные стрипперы

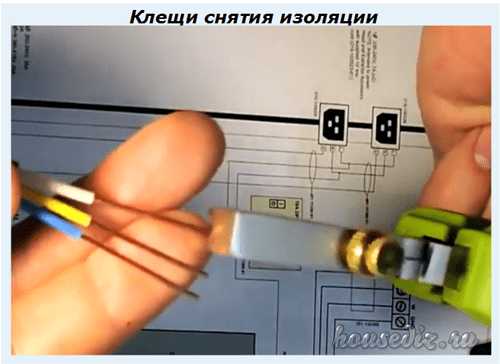

Сейчас в продаже и даже в интернет магазинах Китая можно приобрести различные ручные приспособления безопасного снятия изоляции. Среди них есть простые клещи с регулированием глубины прореза.

А также стрипперы более сложной конструкции различных производителей.

Выбирать можно из широкого ассортимента для выполнения конкретных задач.

Автор видеоролика Мг.Борисыч делает анализ своего инструмента для снятия изоляции. Рекомендую посмотреть.

Современные стрипперы и инструмент снятия изоляции с проводов значительно облегчают работу электрика. Но, даже пользуясь ими, можно допустить неисправность. Поэтому к

работе следует относиться внимательно, периодически проверять конечный результат.

Настоящий мастер может работать любым инструментом потому, что он хорошо представляет все технологические процессы, понимает, какие ошибки нельзя допускать. Ибо они приведут к аварийной ситуации.

Если у вас еще остались вопросы по рассматриваемой теме, то задавайте их в комментариях. Я обязательно отвечу.

Полезные товары

housediz.ru

Разделка кабеля

Укладку кабеля трудно назвать простой работой. Кабель необходимо подавать равномерно, без перегибов («барашков») и изломов с соблюдением целого ряда технологических норм (минимальных радиусов изгиба, максимального тягового усилия, отсутствия деформаций на скручивание и т. п.). Нарушение этих норм грозит снижением частотных свойств или повреждением кабеля.

Но вслед за укладкой наступает пора еще более ответственных операций. Цена ошибки при резке кабеля, разделке, зачистке и монтаже кабельных окончаний (расшивке на кросс или монтаже соединителей) еще выше - кабель можно повредить так, что его придется укладывать заново.

Именно поэтому во время проработки трасс недалеко от окончаний кабельной линии необходимо предусмотреть места для размещения резервного запаса. А во время укладки нужно не только создать такой запас, но и оставить достаточные для оконцовки кабеля отрезки на его концах. При определении длины отрезков следует рассчитать технологические запасы на разделку кабеля и на монтаж соединителя или кросса (и то и другое в зависимости от их типа и рекомендаций производителя). Поскольку и те и другие монтируются в каких-либо конструкциях, то нужен также запас на размещения кабеля внутри них (блока розеток, кроссового шкафа, коммутационной панели и т. п.) с учетом соответствующих способов крепления и внутренних органайзеров. Так как точное расположение конструкции относительно места вывода кабеля обычно заранее неизвестно, то требуется запас для покрытия допуска на монтаж конструкции.

Кроме того, необходимый страховой запас следует предусмотреть на случай возможного повреждения кабеля при оконцовке (обычно он кратен сумме технологических запасов). И чем меньше опыт монтажника - тем больше должен быть страховой запас.

Вероятность повреждения кабеля зависит и от используемого инструмента. Можно сказать, что итоговое качество оконцовки кабельных линий в равной мере зависит не только от аккуратности и опыта монтажника, но и степени «профессиональности» инструмента. А он определяется уровнем его специализации (точное, качественное и быстрое выполнение отдельных операций требует применения специального инструмента), а также долговечностью рабочих поверхностей (при их износе качество операций снижается).

В каталогах инструментов всегда можно найти несколько видов схожих по своим функциям инструментов, предназначенных для выполнения одних и тех же операций, но значительно отличающихся ценой. В нижнем ценовом диапазоне находится инструмент с малым сроком службы. Такой инструмент, как правило, используется для мелких ремонтных работ в офисе или дома. В жертву низкой цене приносятся эргономика, простота выполнения операций и производительность труда. Инструмент этого класса имеет упрощенную конструкцию с использованием недорогих материалов (особенно рабочих органов). В верхнем же ценовом диапазоне представлен высокопроизводительный автоматизированный инструмент, приобретение которого несомненно окупится, если объем работ достаточно велик. А где-то посредине всего спектра цен можно найти эргономичный и надежный инструмент с большим сроком службы. Приведенная ниже информация поможет сделать правильный выбор тем, кто занимается монтажом кабелей с металлическими жилами любого типа.

Первое, с чем приходится сталкиваться, - резка кабеля. Рез считается качественным, если он не нарушает структуру кабеля, не деформирует (не расплющивает) его внешнее покрытие, не создает заусенцев на жилах. Такой рез можно выполнить только кабелерезом. Специально профилированные лезвия захватывают кабель и предотвращают его выдавливание при резке. Профиль лезвий и угол их заточки зависят от размера и типа кабеля. Специальные модели имеются для резки кабелей из витых пар, коаксиальных, силовых, бронированных кабелей и кабелей со стальными несущими элементами. Особенно внимательным нужно быть с последними, так как попытка использовать кабелерез, не рассчитанный на работу по стали, лишь выведет его из строя.

Следует отметить, что резка оптического кабеля, особенно усиленного стальным тросом, и кабелей в металлической оболочке (например, в гофре) требует применения соответствующих кабелерезов. Как правило, они имеют отдельную сменную накладку на кончике одного из лезвий. При резке самонесущих кабелей с боковым расположением троса он должен выкусываться специальным инструментом до работы с остальной частью кабеля.)

В зависимости от внешнего диаметра и вида жил кабеля кабелерез может быть простым (одноходовым) или с храповиком (многоходовым). Поскольку у последнего резка выполняется за несколько нажатий, он может иметь упорный башмак на одной из рукояток. Для телефонных кабелей с большим числом пар (свыше 500) или электрических с жилами большого сечения применяются кабелерезы с электрическим и ручным гидравлическим приводом.

Следующая операция - разделка кабеля - заключается в снятии всех слоев изоляции в нужном порядке и на нужную длину. Чем больше слоев изоляции, тем сложнее разделывать кабель. Добавляют трудностей металлическая или полимерная броня, гидрофобное наполнение, несущие элементы (тросы или волокно).Поэтому, чтобы правильно выполнить работу, нужно четко представлять внутреннюю структуру и последовательность разделки данного кабеля. Поскольку слои разделываются снаружи внутрь, верхние необходимо разделывать на большую длину, чем нижние («елочкой»). Лучше всего воспользоваться шаблоном, рекомендованным производителем кабеля или соединителей, для которых такая разделка производится. Невыполнение этого требования может затруднить монтаж соединителя или снизить качество заделки в него кабеля, что вызовет проблемы в процессе эксплуатации, так как кабель будет «висеть» на одних жилах.

При выборе инструмента для разделки нужно обязательно учитывать направления резов, которые он может выполнять. Если при поперечном направлении возможный вариант один, то вдоль кабеля рез может быть прямым продольным или спиральным. Выбор зависит от наличия и расположения металлической брони, а также типа изоляции. Если жесткую и плотную полимерную изоляцию легко резать в любом направлении, то мягкую и свободную (loose type) - только по прямой вдоль кабеля. В противном случае она проворачивается, и нож повреждает жилы. Поперечную обрезку свободной изоляции лучше всего выполнять после продольного реза и отделения ее от кабеля.

Поскольку верхние слои изоляции кабеля плотно прилегают к жилам, то наиболее часто случается повреждение жил при резке верхних слоев изоляции. Гарантированно защищает от такой неприятности применение ножей с регулируемой глубиной реза и их точная настройка под данный вид изоляции. А единственно возможный способ идеальной настройки - предварительная практика на отрезке кабеля, с которым предстоит работать. Из сказанного ясно, что для быстрой и качественной разделки кабеля с несколькими слоями изоляции может потребоваться несколько одинаковых, но заранее настроенных по-разному ножей.

В случаях, когда требуется удалить изоляцию не на конце кабеля, а в промежуточной точке, технология разделки оказывается иной. Здесь надо быть особенно внимательным - если при обработке окончания кабеля испорченную часть можно отрезать и начать все сначала, то при разделке средней части такого шанса нет. Поэтому нужно помнить, что для этой работы годится не всякий инструмент.

Снятие внешней полимерной изоляции с тонких (до четырех пар) кабелей Категории 3, 5 или выше осуществляется с помощью комбинированного инструмента – стриппера. А вот для более толстых кабелей комбинированного инструмента нет - они разделываются с помощью специальных ножей.

Самый простой из них - кабельный нож (ручной плужковый нож) с защитной площадкой на кончике лезвия, предотвращающей подрезку жил кабеля. Это единственный нож, который обеспечивает качественную разделку кабелей с мягкой свободной полимерной изоляцией. Однако он достаточно универсален, так как может применяться и для разделки кабелей с жесткой полимерной изоляцией. Его основное достоинство - произвольное направление реза.


Другой тип ножей (ножи с поворотным лезвием) предназначен только для такого типа внешней изоляции. Несмотря на кажущуюся разницу, они построены одинаково - захват для кабеля (иногда подпружиненный) и лезвие с винтом регулировки глубины, с возможностью поворота на 900 для продольного и поперечного реза, а также, у некоторых ножей, на 450 для получения спирального реза.



Особую проблему создает разделка кабелей (чаще всего оптических) в жесткой полимерной изоляции с металлической гофрой или броней из проволоки. Для первого типа существуют специальные разновидности упомянутых выше ножей. Основное их отличие - упрочненная конструкция и лезвие из высококачественной стали. Плужковый нож имеет привод с храповиком и упор для регулировки глубины погружения лезвия. У ножа с поворотным лезвием имеются две мощные рукоятки и захват кабеля, фиксируемый рычагом. Такая конструкция позволяет резать гофру вместе с двумя слоями полимерной изоляции за один проход инструмента без риска повредить жилы кабеля. Разделка кабелей с броней из проволоки выполняется за несколько проходов. Верхнюю полимерную изоляцию удобнее снимать ножом с поворотным лезвием, выставив глубину реза так, чтобы нож не касался проволок брони. Затем кусачками для стали поочередно выкусывается вся проволока брони. Оставшаяся полимерная изоляция снимается любым удобным способом.
Тема разделки кабеля в «тяжелой» броне была бы не полна без упоминания еще о нескольких инструментах. Свинцовую оболочку кабелей проще всего резать с помощью двух видов специальных ножей: тяжелых или легких (последние применяются вместе с молотком). Броня из стальной ленты удаляется ножницами электрика с зазубренными лезвиями из закаленной стали, предотвращающими выдавливание материала при резке. Их, как и кабельные ножницы, применяют и для обрезки волокон кевлара, но удобнее и качественнее эта работа выполняется ножницами с керамическими лезвиями.

Разделка коаксиального кабеля может проводиться в несколько этапов, как ранее описывалось. Но профессиональный инструмент позволяет подготовить коаксиальный кабель за одну операцию. Кабель достаточно поместить в кассету, сделать один полный оборот вокруг него и снять подрезанную часть изоляции и экрана. Для получения нужного профиля зачищаемого кабеля в кассету устанавливается необходимое число сменных лезвий, каждое из которых настраивается на требуемую глубину реза. Более того, большие объемы работ по разделке коаксиальных кабелей могут выполняться автоматическим инструментом с электроприводом.
