Разделка кабеля

Укладку кабеля трудно назвать простой работой. Кабель необходимо подавать равномерно, без перегибов («барашков») и изломов с соблюдением целого ряда технологических норм (минимальных радиусов изгиба, максимального тягового усилия, отсутствия деформаций на скручивание и т. п.). Нарушение этих норм грозит снижением частотных свойств или повреждением кабеля.

Но вслед за укладкой наступает пора еще более ответственных операций. Цена ошибки при резке кабеля, разделке, зачистке и монтаже кабельных окончаний (расшивке на кросс или монтаже соединителей) еще выше — кабель можно повредить так, что его придется укладывать заново.

Именно поэтому во время проработки трасс недалеко от окончаний кабельной линии необходимо предусмотреть места для размещения резервного запаса. А во время укладки нужно не только создать такой запас, но и оставить достаточные для оконцовки кабеля отрезки на его концах. При определении длины отрезков следует рассчитать технологические запасы на разделку кабеля и на монтаж соединителя или кросса (и то и другое в зависимости от их типа и рекомендаций производителя). Поскольку и те и другие монтируются в каких-либо конструкциях, то нужен также запас на размещения кабеля внутри них (блока розеток, кроссового шкафа, коммутационной панели и т. п.) с учетом соответствующих способов крепления и внутренних органайзеров. Так как точное расположение конструкции относительно места вывода кабеля обычно заранее неизвестно, то требуется запас для покрытия допуска на монтаж конструкции.

Кроме того, необходимый страховой запас следует предусмотреть на случай возможного повреждения кабеля при оконцовке (обычно он кратен сумме технологических запасов). И чем меньше опыт монтажника — тем больше должен быть страховой запас.

Вероятность повреждения кабеля зависит и от используемого инструмента. Можно сказать, что итоговое качество оконцовки кабельных линий в равной мере зависит не только от аккуратности и опыта монтажника, но и степени «профессиональности» инструмента. А он определяется уровнем его специализации (точное, качественное и быстрое выполнение отдельных операций требует применения специального инструмента), а также долговечностью рабочих поверхностей (при их износе качество операций снижается).

В каталогах инструментов всегда можно найти несколько видов схожих по своим функциям инструментов, предназначенных для выполнения одних и тех же операций, но значительно отличающихся ценой. В нижнем ценовом диапазоне находится инструмент с малым сроком службы. Такой инструмент, как правило, используется для мелких ремонтных работ в офисе или дома. В жертву низкой цене приносятся эргономика, простота выполнения операций и производительность труда. Инструмент этого класса имеет упрощенную конструкцию с использованием недорогих материалов (особенно рабочих органов). В верхнем же ценовом диапазоне представлен высокопроизводительный автоматизированный инструмент, приобретение которого несомненно окупится, если объем работ достаточно велик. А где-то посредине всего спектра цен можно найти эргономичный и надежный инструмент с большим сроком службы. Приведенная ниже информация поможет сделать правильный выбор тем, кто занимается монтажом кабелей с металлическими жилами любого типа.

Первое, с чем приходится сталкиваться, — резка кабеля. Рез считается качественным, если он не нарушает структуру кабеля, не деформирует (не расплющивает) его внешнее покрытие, не создает заусенцев на жилах. Такой рез можно выполнить только кабелерезом. Специально профилированные лезвия захватывают кабель и предотвращают его выдавливание при резке. Профиль лезвий и угол их заточки зависят от размера и типа кабеля. Специальные модели имеются для резки кабелей из витых пар, коаксиальных, силовых, бронированных кабелей и кабелей со стальными несущими элементами. Особенно внимательным нужно быть с последними, так как попытка использовать кабелерез, не рассчитанный на работу по стали, лишь выведет его из строя.

Следует отметить, что резка оптического кабеля, особенно усиленного стальным тросом, и кабелей в металлической оболочке (например, в гофре) требует применения соответствующих кабелерезов. Как правило, они имеют отдельную сменную накладку на кончике одного из лезвий. При резке самонесущих кабелей с боковым расположением троса он должен выкусываться специальным инструментом до работы с остальной частью кабеля.)

В зависимости от внешнего диаметра и вида жил кабеля кабелерез может быть простым (одноходовым) или с храповиком (многоходовым). Поскольку у последнего резка выполняется за несколько нажатий, он может иметь упорный башмак на одной из рукояток. Для телефонных кабелей с большим числом пар (свыше 500) или электрических с жилами большого сечения применяются кабелерезы с электрическим и ручным гидравлическим приводом.

Следующая операция — разделка кабеля — заключается в снятии всех слоев изоляции в нужном порядке и на нужную длину. Чем больше слоев изоляции, тем сложнее разделывать кабель. Добавляют трудностей металлическая или полимерная броня, гидрофобное наполнение, несущие элементы (тросы или волокно).Поэтому, чтобы правильно выполнить работу, нужно четко представлять внутреннюю структуру и последовательность разделки данного кабеля. Поскольку слои разделываются снаружи внутрь, верхние необходимо разделывать на большую длину, чем нижние («елочкой»). Лучше всего воспользоваться шаблоном, рекомендованным производителем кабеля или соединителей, для которых такая разделка производится. Невыполнение этого требования может затруднить монтаж соединителя или снизить качество заделки в него кабеля, что вызовет проблемы в процессе эксплуатации, так как кабель будет «висеть» на одних жилах.

При выборе инструмента для разделки нужно обязательно учитывать направления резов, которые он может выполнять. Если при поперечном направлении возможный вариант один, то вдоль кабеля рез может быть прямым продольным или спиральным. Выбор зависит от наличия и расположения металлической брони, а также типа изоляции. Если жесткую и плотную полимерную изоляцию легко резать в любом направлении, то мягкую и свободную (loose type) — только по прямой вдоль кабеля. В противном случае она проворачивается, и нож повреждает жилы. Поперечную обрезку свободной изоляции лучше всего выполнять после продольного реза и отделения ее от кабеля.

Поскольку верхние слои изоляции кабеля плотно прилегают к жилам, то наиболее часто случается повреждение жил при резке верхних слоев изоляции. Гарантированно защищает от такой неприятности применение ножей с регулируемой глубиной реза и их точная настройка под данный вид изоляции. А единственно возможный способ идеальной настройки — предварительная практика на отрезке кабеля, с которым предстоит работать. Из сказанного ясно, что для быстрой и качественной разделки кабеля с несколькими слоями изоляции может потребоваться несколько одинаковых, но заранее настроенных по-разному ножей.

В случаях, когда требуется удалить изоляцию не на конце кабеля, а в промежуточной точке, технология разделки оказывается иной. Здесь надо быть особенно внимательным — если при обработке окончания кабеля испорченную часть можно отрезать и начать все сначала, то при разделке средней части такого шанса нет. Поэтому нужно помнить, что для этой работы годится не всякий инструмент.

Снятие внешней полимерной изоляции с тонких (до четырех пар) кабелей Категории 3, 5 или выше осуществляется с помощью комбинированного инструмента – стриппера. А вот для более толстых кабелей комбинированного инструмента нет — они разделываются с помощью специальных ножей.

Самый простой из них — кабельный нож (ручной плужковый нож) с защитной площадкой на кончике лезвия, предотвращающей подрезку жил кабеля. Это единственный нож, который обеспечивает качественную разделку кабелей с мягкой свободной полимерной изоляцией. Однако он достаточно универсален, так как может применяться и для разделки кабелей с жесткой полимерной изоляцией. Его основное достоинство — произвольное направление реза.

Другой тип ножей (ножи с поворотным лезвием) предназначен только для такого типа внешней изоляции. Несмотря на кажущуюся разницу, они построены одинаково — захват для кабеля (иногда подпружиненный) и лезвие с винтом регулировки глубины, с возможностью поворота на 900 для продольного и поперечного реза, а также, у некоторых ножей, на 450 для получения спирального реза.



Особую проблему создает разделка кабелей (чаще всего оптических) в жесткой полимерной изоляции с металлической гофрой или броней из проволоки. Для первого типа существуют специальные разновидности упомянутых выше ножей. Основное их отличие — упрочненная конструкция и лезвие из высококачественной стали. Плужковый нож имеет привод с храповиком и упор для регулировки глубины погружения лезвия. У ножа с поворотным лезвием имеются две мощные рукоятки и захват кабеля, фиксируемый рычагом.

Такая конструкция позволяет резать гофру вместе с двумя слоями полимерной изоляции за один проход инструмента без риска повредить жилы кабеля. Разделка кабелей с броней из проволоки выполняется за несколько проходов. Верхнюю полимерную изоляцию удобнее снимать ножом с поворотным лезвием, выставив глубину реза так, чтобы нож не касался проволок брони. Затем кусачками для стали поочередно выкусывается вся проволока брони. Оставшаяся полимерная изоляция снимается любым удобным способом.
Тема разделки кабеля в «тяжелой» броне была бы не полна без упоминания еще о нескольких инструментах. Свинцовую оболочку кабелей проще всего резать с помощью двух видов специальных ножей: тяжелых или легких (последние применяются вместе с молотком). Броня из стальной ленты удаляется ножницами электрика с зазубренными лезвиями из закаленной стали, предотвращающими выдавливание материала при резке. Их, как и кабельные ножницы, применяют и для обрезки волокон кевлара, но удобнее и качественнее эта работа выполняется ножницами с керамическими лезвиями.

Разделка коаксиального кабеля может проводиться в несколько этапов, как ранее описывалось. Но профессиональный инструмент позволяет подготовить коаксиальный кабель за одну операцию. Кабель достаточно поместить в кассету, сделать один полный оборот вокруг него и снять подрезанную часть изоляции и экрана. Для получения нужного профиля зачищаемого кабеля в кассету устанавливается необходимое число сменных лезвий, каждое из которых настраивается на требуемую глубину реза. Более того, большие объемы работ по разделке коаксиальных кабелей могут выполняться автоматическим инструментом с электроприводом.

См. также:



Технология разделки концов кабелей

Разделку концов кабелей производят до монтажа муфт и заделок. Она заключается в последовательном ступенчатом удалении на определенной длине защитных покровов, брони, оболочки, экрана и изоляции кабеля. Размеры разделки определяют по технической документации в зависимости от конструкции кабеля и монтируемой на нем муфты (заделки), напряжения кабеля и сечения его жил.

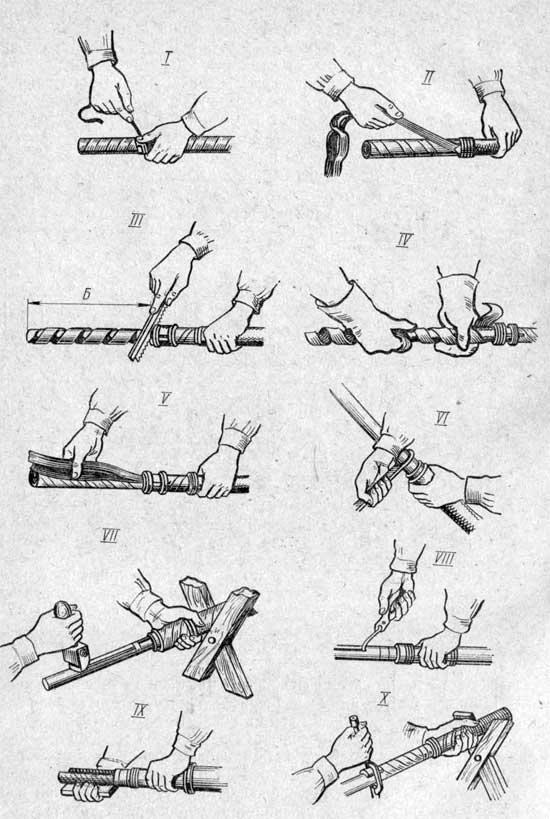

Технология резки концов кабелей, наложения бандажей и удаления покровов:
a — резка конца кабеля ножницами НС; 6 — подмотка из смоляной ленты; в — наложение проволочного бандажа; г — надрезание брони; д, е — удаление брони, пряжи, подушки и кабельной бумаги

Приступая к разделке конца кабеля, проверяют отсутствие влаги в бумажной изоляции и жилах. При необходимости удаляют имеющуюся влажную изоляцию, лишнюю длину концов, участки под герметизирующими колпачками и концевыми кабельными захватами, а также проходящие через щеки барабанов. Дефектные места кабеля отрезают секторными ножницами НС.
Разделку кабеля начинают с определения мест установки бандажей, которые рассчитывают по формуле: А — Б + О + 77+ И+ Г. На конце кабеля отмеряют расстояние А (рис. а) и распрямляют этот участок. Далее подматывают смоляную ленту (см. рис. 6) и накладывают бандаж из двух-трех вариантов стальной оцинкованной проволоки вручную или с помощью специального приспособления (клетневки). Концы проволоки захватывают плоскогубцами, скручивают и пригибают вдоль кабеля.

Разделка концов трехжильного кабеля:
а — с поясной бумажной изоляцией; б — с пластмассовой изоляцией; 1 — наружный покров; 2 — броня; 3 — оболочка; 4 — поясная изоляция; 5— изоляция жилы; 6 — жила кабеля; 7— бандаж; А, Б, И, О, П, Гн Ш— размеры разделки

Наружный кабельный покров разматывают до установленного бандажа и не срезают, а оставляют его для защиты ступени брони от коррозии после монтажа муфты.
На броню кабеля на расстоянии Б (50—70 мм) от первого проволочного бандажа накладывают второй бандаж. При монтаже чугунных соединительных и ответвительных муфт и концевых заделок в стальных воронках участок брони используют для уплотнения их горловин, поэтому размер Б увеличивают до 100—160 мм. По внешней кромке второго бандажа бронерезкой или ножовкой надрезают верхнюю и нижнюю ленты брони (не более половины их толщины), затем броню разматывают (см. рис. 7.19, г, д), обламывают и снимают.
Далее удаляют подушку. Для этого кабельную бумагу и битумный состав подогревают огнем пропановой горелки или паяльной лампы. Оболочку кабеля очищают салфеткой, смоченной в подогретом до 35—40° С трансформаторном масле.
Для удаления оболочки на расстоянии 50—70 мм от среза брони делают кольцевые надрезы. В чугунных муфтах и концевых стальных воронках участок оболочки используют только для присоединения заземляющего проводника, поэтому указанное расстояние уменьшают до 20—25 мм.
При разметке свинцовых оболочек кольцевые надрезы на половину глубины выполняют монтерским или специальным ножом с ограничителем глубины резания. От второго кольцевого надреза на расстоянии 10 мм один от другого полоску оболочки между двумя надрезами захватывают плоскогубцами и удаляют. Оставшуюся часть оболочки раздвигают и отламывают у второго кольцевого надреза. Между первым и вторым кольцевыми надрезами оболочка временно остается. Она предохраняет изоляцию от повреждения при изгибе жил.

Операции по удалению оболочек кабеля:
а — разметка; 6, в — круговые надрезы свинцовой оболочки; г — круговые надрезы алюминиевой оболочки; д, е — продольные надрезы свинцовых оболочек; ж — надрез алюминиевой оболочки по винтовой линии; з, м — надрезы пластмассовых оболочек; и, к — снятие свинцовых оболочек; л — снятие алюминиевых оболочек; 11 — удаление гофрированной алюминиевой оболочки

У кабелей с алюминиевой оболочкой надрезы выполняют стальным ножом НКА-1М с режущим диском. От второго кольцевого надреза делают винтовой надрез. Удаление гофрированной алюминиевой оболочки производят после ее надрезания на расстоянии 10—15 мм у выступа гофр. Далее жилы кабеля освобождают от поясной изоляции и постепенно выгибают по шаблону. Затем подготовляют место для присоединения заземления.

Прикрепление проволочными бандажами проводника заземления к металлической оболочке (а) и припайка к ней (б):
1,3 — бандаж у торцов оболочки и наружного покрова; 2, 4 бандаж для припайки проводника заземления

Для присоединения жил кабелей к контактным выводам электротехнических устройств их оконцовывают наконечниками, закрепляемыми на жилах опрессованием, сваркой или пайкой. Оконцевание однопроволочных жил кроме того может быть выполнено формированием наконечника из конца жйлы. Соединение жил кабелей в муфтах выполняют в соединительных и ответвительных гильзах опрессованием, сваркой или пайкой.
Технология соединения алюминиевых жил опрессованием показана на рис. 7.23, а — з.
Концы алюминиевых секторных жил перед опрессованием скругляют: многопроволочные — универсальными плоскогубцами, однопроволочные и комбинированные — специальным инструментом ИСК или КС, а также инструментом, входящим в набор НИСО.
При опрессовании наконечник или гильзу надевают на жилу (жила должна входить в трубчатую часть наконечника до упора, а в гильзе торцы жил должны упираться друг в друга в середине ее), устанавливают в механизм для опрессования, предварительно отводя пуансон.

Технология соединения алюминиевых жил опрессованием:
а — зачистка внутренней поверхности гильзы; б — смазка внутренней поверхности гильзы; в — концы жил со снятой изоляцией; г — зачистка концов жил; д — смазка жил кварцевовазели- новой пастой; е — надевание гильзы на жилы; ж — опрессование жилы; з — измерение остаточной толщины в месте опрессования

Операции соединения и ответвления непосредственным сплавлением припоем обработанных концов жил показаны на рис. а. В формы (гильзы) 2 жилы 1 вводят так, чтобы их стык находился в середине формы (для жил со срезанными под углом 55° концами зазор между торцами оставляют около 2 мм). Разъемные формы скрепляют бандажами или замками, а зазоры между жилой и формой уплотняют асбестовым шнуром 7. Для более полной заливки припоем формы располагают в горизонтальном положении, на жилы надевают защитные экраны 5. При соединении жил сечением 120—240 мм² дополнительно устанавливают охладители.

Технология соединения многопроволочных алюминиевых жил пайкой:
а — сплавление припоем; б — способом полива

Форму (гильзу) нагревают пламенем горелки 5. Одновременно вводят в пламя палочку припоя 4, расплав 6 которого перемешивают мешалкой 8 до полного заполнения формы и удаления шлаков. После этого нагрев прекращают. Легким постукиванием по форме уплотняют припой.
Тигель И (рис. 7.24, б), при пайке поливом из ковшика 9 предварительно расплавленным припоем, устанавливают на некотором расстоянии, чтобы исключить дополнительный нагрев изоляции жил. Между тигелем и местом пайки размещают лоток 10, по которому будут стекать излишки (лоток не должен касаться изоляции жил).
Технология изолирования мест соединения и оконцевания жил кабелей бумажными роликами и рулонами показана на рис. а — е. После соединения жил бумажную изоляцию промывают разогретым до 120—130° С пропиточным составом. Затем снимают с изоляции жил верхние расцветочные ленты: изоляцию разделывают ступенями на участке длиной 16 мм — для кабелей напряжением 6 кВ и 24 мм — для кабелей на 10 кВ. Ширина каждой ступени составляет 8 мм, на каждой ступени обрывают восемь лент бумажной изоляции.
Далее изоляцию кабеля повторно промывают разогретым до 120—130° С пропиточным составом.

Технология изолирования мест соединения кабеля и оконцевания;
а — промывание гильз и бумажной изоляции разогретым составом МП; б — ступенчатая разделка бумажной изоляции в месте соединения жил; в — положение ролика и ленты при намотке; г — положение ролика и ленты в начале намотки второго слоя; наложение рулонной подмотки; е — комбинированная изоляция, выполненная бумажными роликами и рулонами; I — положение ролика и ленты при повороте; 2— ступени разделки заводской изоляции жил; 3 — слой подмотанной изоляции; 5 — подмотка бумажными роликами с шириной ленты соответственно 5 и 10 мм; б — подмотка бумажными роликами; 7 — соединительная гильза

Восстановление изоляции оголенных участков жил выполняют роликами шириной 5 мм (подмотку делают до внешней поверхности соединительной гильзы или заводской изоляции в зависимости от того, что имеет меньший диаметр). Дальнейшее изолирование осуществляют роликами шириной 10 мм. Периодически в процессе подмотки изолируемые жилы прошпаривают разогретым до 120— 130° С пропиточным составом МП. Дальнейшее изолирование выполняют цилиндрическими рулонами шириной до 300 мм в зависимости от марки муфты.

Разделка разных видов кабеля

Разделка разных видов кабеля

Кабели, используемые на сегодняшний день в инженерно-коммуникационных системах, различаются по многим показателям, среди которых важную роль играет материал, из которого изготовлена изоляция кабельной жилы. Именно поэтому такой процесс, как разделка кабеля, во многом будет зависеть от того, какой тип защиты имеет данный кабель.

Кабель из сшитого полиэтилена

Кабель, изоляция которого изготовлена из сшитого полиэтилена, является сложной по своему составу конструкцией. Разделка кабеля из сшитого полиэтилена может быть осуществлена только при помощи специального оборудования. Выбор станков данного типа довольно широк, однако профессионалы рекомендуют для разделки кабеля из сшитого полиэтилена использовать съемники. За счет того, что кабель такого типа имеет многослойную конструкцию, стоит использовать два различных съемника, один из которых разделывает внешний слой изоляции, а другой служит для разделки изоляции полупроводникового типа.

Кабель с пластмассовой изоляцией

Специальный стриппер для разделки ПВХ-кабеля сначала удаляет верхний слой провода, выполняющий защитную функцию, затем удаляет броню. Кроме того, такой тип станка аккуратно и качественно снимает металлические экраны и экраны полупроводников. Ленты экрана при разделке ПВХ-кабеля сматываются в рулон.

Бронированный кабель

Процедура разделки бронированного кабеля включает в себя снятие всех слоев изоляции в заданном порядке и на заданную глубину. Данный процесс становится тем сложнее, чем больше слоев имеет кабель.  Используя специальные инструменты и оборудование для разделки бронированного кабеля, стоит учитывать возможное направление разрезов. Разрез поперек кабеля может быть выполнен только одним способом, но вот продольный разрез имеет два варианта: вдоль кабеля и по спирали. Какой из этих двух типов резов использовать, будет зависеть от наличия в структуре кабеля брони, а также от материала, из которого броня выполнена.

Разделка кабеля с броней имеет некоторые особенности.  Так, например, чтобы исключить повреждение жилы, стоит использовать ножи с функцией регуляции глубины надреза. Кроме того, чем больше ножей используется, тем быстрее и качественнее будет происходить процесс разделки.

Разделка силового кабеля

Технически процесс удаления изоляции может быть осуществлен самыми различными методами, инструментами и оборудованием. Если производство имеет небольшие объемы, то может быть использовано ручное оборудование, которое стоит очень приемлемо, но при этом удобно в применении. А вот предприятиям, которые занимаются разделкой кабелей на постоянной основе и больших количествах, стоит купить станок для разделки кабеля. Конечно, стоимость такого станка довольно высокая, намного выше, чем у ручного инструмента, однако и эффективность его работы несравнима. В этом случае такое понятие, как разделка силового кабеля, обретает иной смысл. Речь идет о процессе укладки кабеля с заделкой его концов при выполнении электромонтажных работ. Сюда же входит процесс опрессовки и установка муфт. Существует несколько вариантов станков, способных осуществлять разделку силового кабеля на определенном его участке.

Такое оборудование характеризуется, такими показателями, как:

• Глубина прореза изоляционного слоя;
• Диаметр кабеля;
• Возможность осуществлять продольный и поперечный разрез;
• Способность удалять изоляцию с внутренних жил и т.д.
