Гидравлические сепараторы обычно используются для классификации по размеру частиц и гравитационного обогащения минералов и угля. К сожалению, эффективность этих процессов может быть довольно низкой из-за плохой конструкции оборудования и различий в консистенции сырья. Чтобы помочь решить эти проблемы, была предпринята отраслевая программа исследований и разработок для разработки нового поколения гидравлических сепараторов, которые являются более эффективными и менее затратными в эксплуатации и обслуживании. Эти устройства, которые коммерчески называются сепаратором CrossFlow и сепаратором HydroFloat, могут повысить производительность (эффективность разделения и производительность) и снизить эксплуатационные расходы (потребление энергии, воды и реагентов). На этапе I этого проекта лабораторные и опытно-промышленные установки были оценены на различных промышленных объектах как в угольной, так и в горнодобывающей промышленности. Основываясь на многообещающих результатах, полученных на этапе I, полномасштабные прототипы были приобретены и установлены крупным производителем фосфатов в США и крупной угольной компанией в восточной части США. Данные испытаний, полученные на этих площадках, показывают, что за счет применения этих высокоэффективных сепараторов можно добиться значительного повышения производительности.

Авторов:

Латтрелл, Г. Х.; Хонакер, Р. К.; Браттон, Р.К.; Вестерфилд, ТЦ; Кохмюнх, Дж. Н.

Дата публикации:

30.06.2006

Исследовательская организация:

Политехнический институт Вирджинии/Санкт-Университет

Организация-спонсор:

USDOE

Идентификатор ОСТИ:

907775

Номер контракта Министерства энергетики:

ФК26-03НТ41789

Тип ресурса:

Технический отчет

Страна публикации:

США

Язык:

Английский

Тема:

01 УГОЛЬ, ЛИГНИТ И ТОРФ; КЛАССИФИКАЦИЯ; КАМЕННЫЙ УГОЛЬ; ДИЗАЙН; ЭФФЕКТИВНОСТЬ; ГИДРАВЛИКА; ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ; РАЗМЕР ЧАСТИЦЫ; ПРОИЗВОДИТЕЛЬНОСТЬ; ФОСФАТЫ; ТЕСТИРОВАНИЕ; ВОДА

Форматы цитирования

• MLA
• АПА
• Чикаго
• БибТекс

Латтрелл, Г. Х., Хонакер, Р. К., Браттон, Р. К., Вестерфилд, Т. С., и Кохмюнч, Дж. Н. Внутризаводские испытания высокоэффективных гидравлических сепараторов . США: Н. П., 2006. Веб. дои: 10.2172/907775.

Копировать в буфер обмена

Латтрелл, Г. Х., Хонакер, Р. К., Браттон, Р. К., Вестерфилд, Т. С., и Кохмюнч, Дж. Н. Заводские испытания высокоэффективных гидравлических сепараторов . Соединенные Штаты. https://doi.org/10.2172/907775

Копировать в буфер обмена

Латтрелл, Г. Х., Хонакер, Р. К., Браттон, Р. К., Вестерфилд, Т. С., и Кохмюнч, Дж. Н. 2006. «Заводские испытания высокоэффективных гидравлических сепараторов». Соединенные Штаты. https://doi.org/10.2172/907775. https://www.osti.gov/servlets/purl/907775.

Копировать в буфер обмена

@статья{osti_907775,
title = {Заводские испытания высокоэффективных гидравлических сепараторов},
автор = {Латтрелл, Г. Х. и Хонакер, Р. К., и Браттон, Р. К., и Вестерфилд, Т. С., и Кохмюнч, Дж. Н.},
abstractNote = {Гидравлические сепараторы обычно используются для классификации по размеру частиц и гравитационного обогащения минералов и угля. К сожалению, эффективность этих процессов может быть довольно низкой из-за плохой конструкции оборудования и различий в консистенции сырья. Чтобы помочь решить эти проблемы, была предпринята отраслевая программа исследований и разработок для разработки нового поколения гидравлических сепараторов, которые являются более эффективными и менее затратными в эксплуатации и обслуживании. Эти устройства, которые коммерчески называются сепаратором CrossFlow и сепаратором HydroFloat, могут повысить производительность (эффективность разделения и производительность) и снизить эксплуатационные расходы (потребление энергии, воды и реагентов). На этапе I этого проекта лабораторные и опытно-промышленные установки были оценены на различных промышленных объектах как в угольной, так и в горнодобывающей промышленности. Основываясь на многообещающих результатах, полученных на этапе I, полномасштабные прототипы были приобретены и установлены крупным производителем фосфатов в США и крупной угольной компанией в восточной части США. Данные испытаний, полученные на этих объектах, показывают, что за счет применения этих высокоэффективных сепараторов можно добиться значительного повышения производительности.},
дои = {10.2172/907775},
URL-адрес = {https://www.osti.gov/biblio/907775}, журнал = {},
номер =,
объем = ,
место = {США},
год = {2006},
месяц = ​​{6}
}

Копировать в буфер обмена

Посмотреть технический отчет (0,66 МБ)

https://doi.org/10.2172/907775

Экспорт метаданных

Сохранить в моей библиотеке

Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.

Аналогичных записей в сборниках OSTI.GOV:

• Аналогичные записи

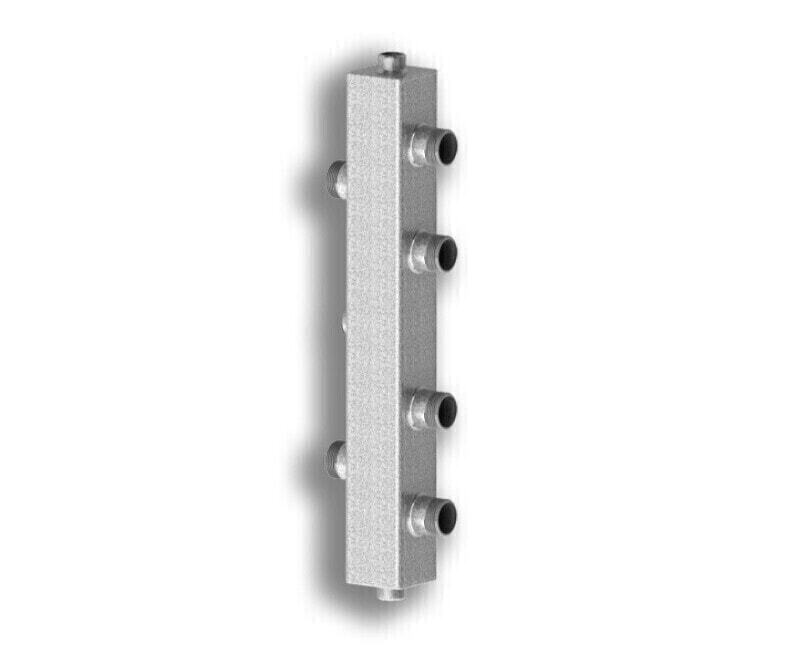

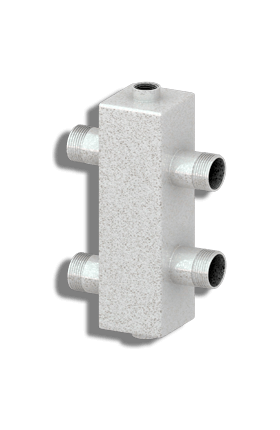

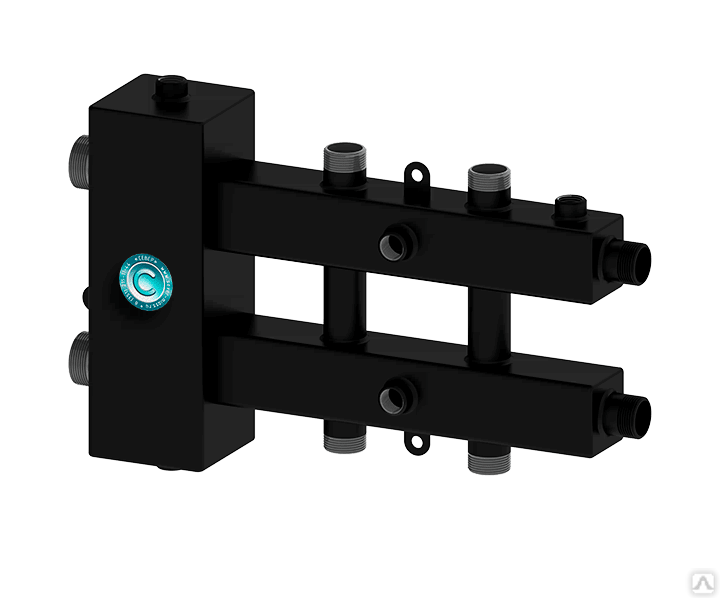

Гидравлический сепаратор Calefactio CB125 CalBalance / коллектор с малыми потерями

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Скидка -48,00 $

Calefactio

Поделитесь этим продуктом

Описание:

Сепараторы используются для изоляции первичных контуров (котлов) от вторичных контуров (применения/теплопередачи) как для расхода, так и для потери заряда. Размер сепараторов должен определяться максимальным потоком на входе. Используемая информация должна быть самой высокой, независимо от того, поступает ли она из первичной или вторичной цепи.

Технические характеристики:

• Оснащен автоматическим воздухоотводчиком Calvent (#CV050)
• Отделение воздуха и грязи
• Предлагается со сливным клапаном
• Корпус из оцинкованной стали
• Поставляется с настенным кронштейном
• Максимальное рабочее давление 150 psi
• Максимальная рабочая температура 100°C
• Адаптированные жидкости: растворы воды и гликоля с концентрацией 50 %
Факультативная формованная изоляция из полиуретана для минимизации теплопотерь

Преимущества:

• Порт для термометра ½” FNPT
• Устраняет необходимость установки автоматического воздухоотводчика и сепаратора воздуха и грязи
• Простота установки
• Простота обслуживания
• Минимальное потребление энергии, поскольку насосы будут работать только в необходимых зонах

Литература по продукту:

• Calefactio CalBalance NPT Литература
• Инструкции Calefactio CalBalance NPT

Литература для подачи:

• Calefactio CalBalance NPT Данные для подачи

Ваша платежная информация защищена. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Country

United StatesCanada—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиГондурасГонконг САРГ ungaryIcelandIndiaIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

У нас есть 30-дневная политика возврата, что означает, что у вас есть 30 дней после получения товара, чтобы запросить возврат.

Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеным или неиспользованным, с бирками и в оригинальной упаковке. Вам также понадобится чек или подтверждение покупки.

Чтобы начать возврат, вы можете связаться с нами по адресу [email protected]. Если ваш возврат будет принят, мы вышлем вам этикетку для обратной отправки, а также инструкции о том, как и куда отправить вашу посылку. Товары, отправленные обратно к нам без предварительного запроса на возврат, не будут приняты.

Вы всегда можете связаться с нами по любому вопросу возврата по адресу: [email protected].

Повреждения и проблемы
Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.

Исключения / товары, не подлежащие возврату
Некоторые типы товаров не подлежат возврату, например, скоропортящиеся товары и нестандартные товары (например, специальные заказы или персонализированные товары). Мы также не принимаем к возврату опасные материалы, легковоспламеняющиеся жидкости или газы. Пожалуйста, свяжитесь с нами, если у вас есть вопросы или опасения по поводу вашего конкретного товара.

К сожалению, мы не принимаем возврат товаров со скидкой или подарочных карт.

Обмен
Самый быстрый способ убедиться, что вы получите то, что хотите, — это вернуть товар, который у вас есть, и после того, как возврат будет принят, совершить отдельную покупку нового товара.

Возврат
Мы сообщим вам, как только получим и проверим ваш возврат, и сообщим, был ли одобрен возврат или нет. В случае одобрения вам будет автоматически возвращен ваш первоначальный способ оплаты. Пожалуйста, помните, что вашему банку или компании-эмитенту кредитной карты может потребоваться некоторое время для обработки и отправки возврата.

ЛЮБИМОЕ ЧИТАТЕЛЯ ИЗ АРХИВА HPAC: Широкий мир гидравлической сепарации

Десять лет назад термин «гидравлическая сепарация» был совсем новым в лексиконе, используемом на североамериканском рынке гидравлики. В то время обсуждаемой и применяемой современной темой были первичные/вторичные трубопроводы. Идея заключалась в том, что несколько нагрузок, каждая из которых обслуживается собственным вторичным контуром и связанным с ним циркуляционным насосом, могут быть подключены к общему первичному контуру со своим собственным циркуляционным насосом. «Магия» близко расположенных тройников — это то, что предотвратило влияние скорости потока в одном из этих контуров на скорость потока в других.

По сути, это и есть гидравлическое разделение: способность двух или более циркуляционных насосов в одной системе трубопроводов работать одновременно, не мешая друг другу.

Правильно спроектированный и установленный первичный/вторичный трубопровод может обеспечить гидравлическое разделение между всеми циркуляционными насосами. Однако первичный/вторичный трубопровод — не единственный способ достижения гидравлического разделения, как показано на рис. 1 .

Рис. 1 Методы гидравлического разделения

Думайте о гидравлическом разделении как о «широкой теме», тогда как первичный/вторичный трубопровод — это одна из нескольких подтем. В этой статье будет показано несколько других способов достижения тех же желаемых результатов, которые дает классическая первичная/вторичная обвязка, способами, которые часто упрощают систему и снижают стоимость ее установки.

ХОРОШИЕ И ПЛОХИЕ КОЛЛЕКТОРЫ

Перед подробным описанием других методов гидравлического разделения важно понять роль коллекторов в гидравлической системе. «Идеальный» коллектор в любой гидравлической системе просто разделил бы входящий в него поток на подсоединенные к нему ответвления с нулевыми потерями напора. Сферический коллектор, показанный на Рисунок 2 был бы очень близким приближением к этой идеальной концепции.

Представьте себе трубы, выходящие из этого сферического коллектора во всех направлениях, как медный баскетбольный мяч с трубками, выходящими по всей его поверхности. Вода была бы очень «довольна» протеканием через такой коллектор, но представьте, как это будет выглядеть в типичном механическом помещении. Короче говоря, это будет выглядеть ужасно. Он займет много места и его будет очень сложно установить стандартными методами. Итог: мы не создаем такие заголовки. Не потому, что они не работали, а по другим практическим и эстетическим причинам.

Рисунок 2 Сферический коллектор

Вместо этого мы аппроксимируем благоприятную механику жидкости, предлагаемую медным баскетбольным коллектором, со стандартным оборудованием, которое хорошо выглядит и аккуратно размещается в механическом помещении, как показано на Рисунок 3 .

Рис. 3 Реальность механического цеха

Мне нравится называть эти заголовки «короткими/толстыми». Проще говоря, чем короче головка и больше ее диаметр, тем ближе она приближается к медной баскетбольной головке. Помните, что цель состоит в том, чтобы разделить поток на ответвления с минимально возможной потерей напора.

Итак, вот что может легко запомнить каждый проектировщик гидравлических систем: Короткие/толстые коллекторы – это хорошо, а длинные/тонкие коллекторы – это плохо. Всегда хорошо, чтобы коллекторы в ваших системах были как можно короче и использовались трубы такого размера, чтобы поддерживать скорость потока, когда все ответвления, снабжаемые коллектором, работают со скоростью не выше двух футов в секунду. Рис. 4 представляет собой таблицу, в которой перечислены скорости потока, соответствующие скорости потока два фута в секунду для медной трубы типа M.

ЗА КОЛЛЕКТОРАМИ

Короткие/толстые коллекторы обеспечивают гидравлическое разделение между подключенными к ним циркуляционными насосами. Эти циркуляторы могут быть разных размеров. Некоторые из них могут быть циркуляционными насосами с регулируемой скоростью, в то время как другие работают с фиксированными скоростями. Гидравлическое разделение происходит потому, что потери напора (и, следовательно, перепад давления) по длине коллекторов очень малы.

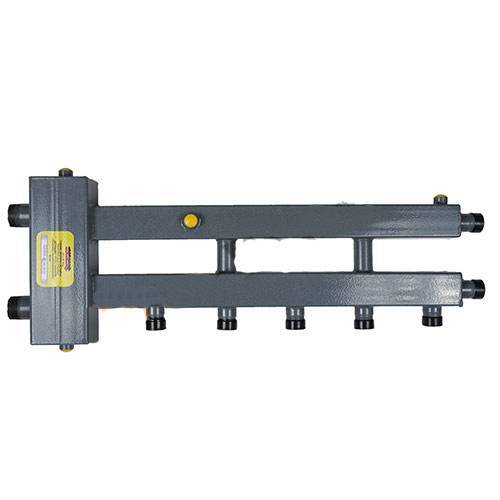

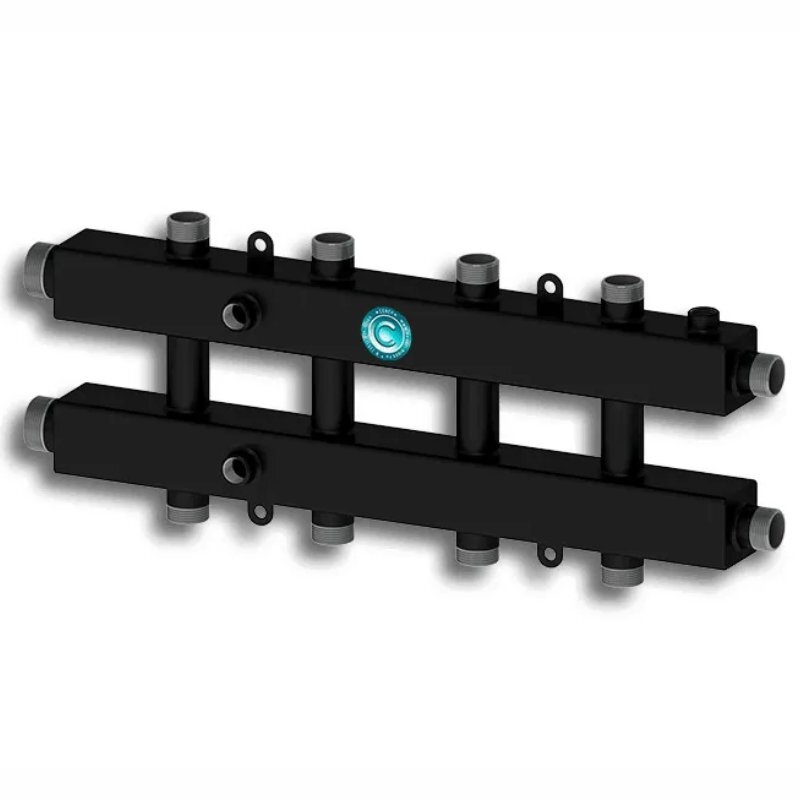

Для поддержания гидравлического разделения, обеспечиваемого короткими/толстыми коллекторами, важно, чтобы коллекторы соединялись с узлом трубопровода, который сам по себе обеспечивает очень низкую потерю напора. Одной из таких схем является простое подключение коллекторов к источнику тепла с низким сопротивлением потоку, такому как чугунный котел или водяной источник тепла резервуарного типа, как показано на рис. 9.0503 Рисунок 5 .

Оба этих источника тепла создают очень небольшие потери напора. В сочетании с короткими/толстыми коллекторами сборка «общего трубопровода», обведенная пунктирными линиями, создает очень небольшие потери напора, даже когда работают все циркуляционные насосы. Отсутствие каких-либо значительных потерь напора в общем трубопроводе — это то, что не позволяет циркуляционным насосам «чувствовать» присутствие друг друга в системе. Если циркуляторы не могут «чувствовать» друг друга, они не могут мешать друг другу.

Трубопровод в Рисунок 5 также обеспечивает одинаковую температуру подаваемой воды для каждой нагрузки, обслуживаемой коллектором. Это не относится к традиционным первичным/вторичным трубопроводам, где все наборы близко расположенных тройников расположены последовательно вдоль общего первичного контура. Последнее расположение создает снижение температуры подаваемой воды в нижних контурах. Кроме того, степень этого падения температуры непостоянна. Это зависит от того, какие вторичные цепи работают в любой момент времени.

Если источник тепла, который вы хотите использовать, имеет более высокое сопротивление потоку, как это обычно создается теплообменниками змеевикового типа в компактных котлах Mod/Con или коаксиальными теплообменниками в тепловых насосах вода-вода, вы можете объединить коллекторы в этот источник тепла, как показано на рис. 6 .

Пара близко расположенных тройников гидравлически отделяет циркуляционный насос котла от циркуляционных насосов на коллекторе. Таким образом, общий трубопровод в пределах пунктирных линий (т. е. общий трубопровод) имеет низкую потерю напора. Вуаля: гидравлическое разделение всех циркуляционных насосов в системе.

Если вашей системе требуется дополнительная тепловая масса для стабилизации источника тепла с малой массой в соответствии с потенциальными потребностями системы распределения с высокой степенью зонирования, то пусть буферный резервуар (трубопровод, как показано на рис. 7 , и работает в сочетании с короткие/толстые жатки) обеспечивают гидравлическое разделение.

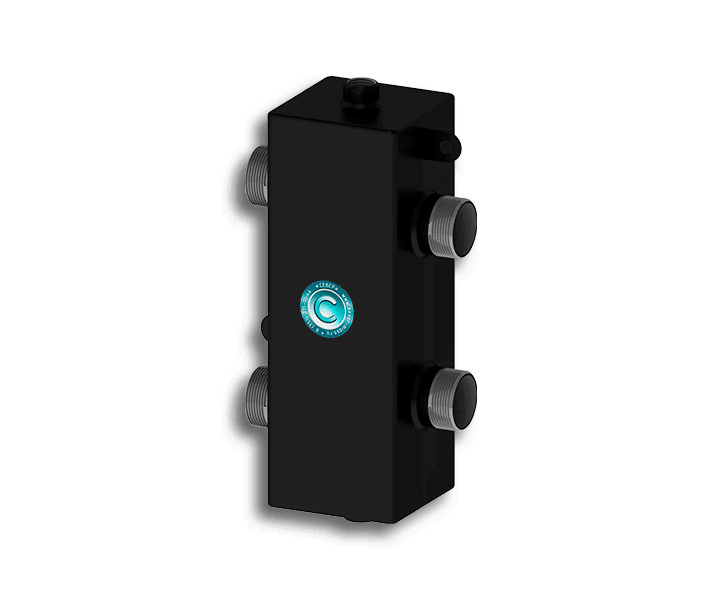

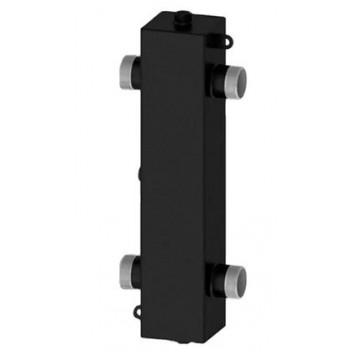

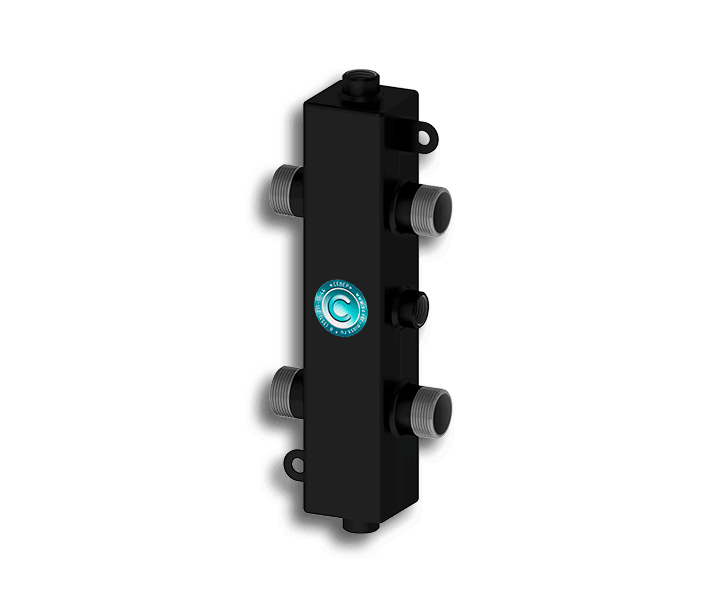

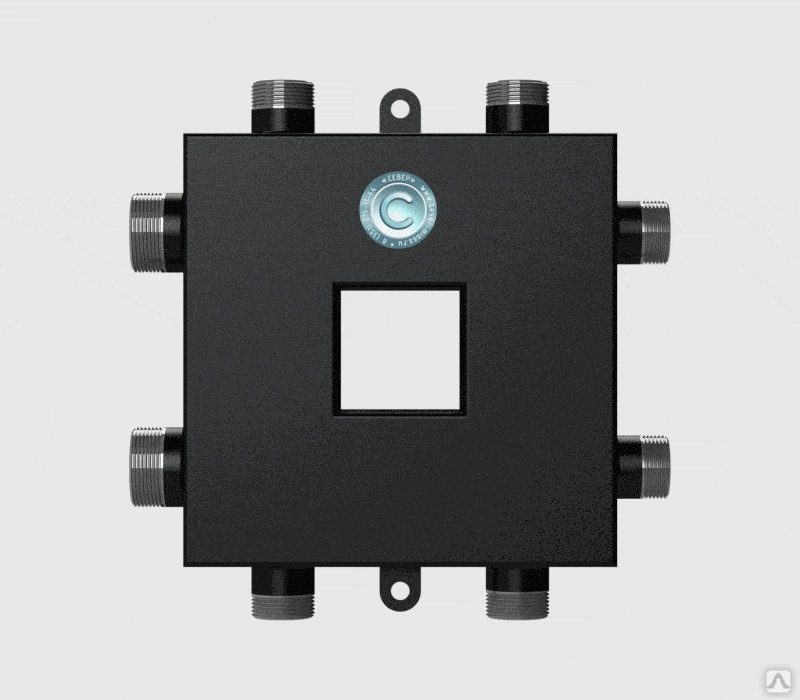

Наконец, можно использовать компонент под названием «гидравлический сепаратор», чтобы обеспечить, как вы уже догадались, гидравлическое разделение. Трубопровод показан на Рис. 8 .

Наряду с гидравлическим разделением многие гидравлические сепараторы теперь содержат внутренние экраны, называемые коалесцирующими средами. Эти вставки улучшают способность гидравлического сепаратора отделять микропузырьки воздуха, проходящего через верхнюю часть сепаратора. Использование гидравлического сепаратора с коалесцирующей средой устраняет необходимость использования в системе отдельного высокоэффективного сепаратора воздуха.

Вторая коалесцирующая среда, встроенная в нижнюю часть гидравлического сепаратора, повышает его способность улавливать частицы грязи, которые могут перемещаться вместе с потоком, возвращающимся из распределительной системы. При многократном проходе некоторые коалесцирующие среды могут отделять частицы грязи размером до пяти микрон. Они выпадают из активного пути потока и попадают в нижнюю часть сепаратора. Периодическое открытие клапана на дне гидравлического сепаратора может смыть эту грязь.

FOURSOME

Вот и все: четыре метода достижения очень желательной характеристики гидравлической системы, называемой гидравлическим разделением. Обратите внимание, что все эти методы обеспечивают одинаковую температуру подаваемой воды для нагрузок и что ни один из них не требует специального циркуляционного насоса первичного контура. В этом отношении показанные методы, на мой взгляд, являются значительным улучшением по сравнению с традиционным первичным/вторичным трубопроводом. Интегрируйте их в свои проекты, где это уместно. <>

John Siegenthaler
