Разбрасыватель органических удобрений: описание, функции

Важным агротехническим мероприятием является удобрение почвы органическими веществами на полях, выпасных лугах, в полосах лесонасаждений. В домашнем хозяйстве на небольшом участке можно справиться вручную. А вот для внесение подкормок в крупных масштабах применяется разбрасыватель органических удобрений. О принципе работы, марках машин читайте в статье.

Органические удобрения твердой консистенции

К этой категории питательных веществ для почвы относится перегной, компост, торф, навоз, озерный ил, зеленая масса. Такие удобрения обладают всеми свойствами, которые присущими твердым телам. Они относятся к основному виду удобрений и пользуются большой популярностью. Заготавливают их впрок. В результате длительного хранения они слеживаются. Перед внесением в почву их измельчают, просеивают, а потом еще и перемешивают. Структура удобрения должна быть однородной, мелко комковатой.

Существует такое понятие, как агротехнические сроки сельскохозяйственных работ. Так вот, согласно заданному времени (для каждой климатической зоны оно свое) вносятся органические удобрения. Для этого используется разбрасыватель твердых органических удобрений. Это универсальный прицеп. Его грузоподъемность составляет от четырех до десяти тонн.

Как вносятся твердые удобрения?

Процесс осуществляется по трем технологиям:

  • Прямоточной – когда одной машиной удобрения и транспортируются, и вносятся.
  • Перевалочной – когда твердые удобрения складывают в кучи прямо на поле. А с наступлением сезона их разбрасывают.
  • Двухфазной – навоз сначала укладывается на кучи, расположенные в определенном порядке согласно заданным нормам внесения удобрения, а потом разбрасывается по полю.

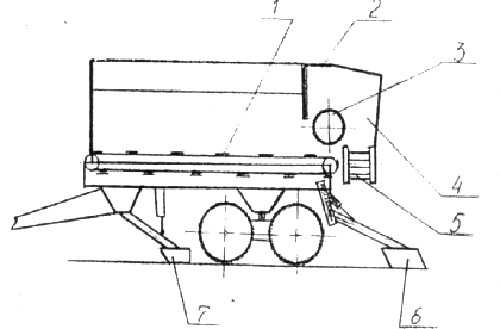

Разбрасыватель удобрений РОУ-6

Этой машиной перевозится и разбрасывается торф, перегной, компост. Разбрасыватель органических удобрений РОУ-6 – это прицеп с двумя осями. На его раме устанавливается кузов, борта которого надставлены для увеличения высоты.

Дно кузова оснащено питающим транспортером, в составе которого имеются четыре грузовые цепи, сваренные попарно, каждая из которых обладает натяжным устройством. К цепям крепятся металлические скребки с одинаковыми промежутками между ними. РОУ-6 – разбрасыватель органических удобрений для минитрактора, от которого он работает.

Какими способами вносятся удобрения?

От питательной среды почвы зависит урожайность огородных и садовых культур, декоративность цветущих растений. Удобрения вносятся в почву разными способами:

  • Основным, когда подкормки разбрасываются по поверхности земли, а потом заделываются в нее. Если участок небольшой, можно обойтись без привлечения техники. А если он используется для масштабного выращивания на нем сельскохозяйственных культур, применяется разбрасыватель органических удобрений. Он предназначен для внесения навоза, компоста и торфа.

  • Предпосевным способом, который применяется перед посадкой лесных культур. Молодые растения, получив дополнительное питание, быстрее приживутся, окрепнут и пойдут в рост.
  • Подкормкой растений хорошо усвояемыми удобрениями. Таким способом вносят не только органические, но и минеральные удобрения в сухом и жидком состоянии.

Органические удобрения жидкой консистенции

К ним относятся удобрения, растворенные жидкостью. Их главная особенность – текучесть и способность быстро впитываться в почву. Они вносятся с использованием разных методов: разливаются по поверхности участка земли или заделываются внутрь почвы. Осуществляется внесение органических удобрений разбрасывателем или дождевальной установкой.

Как вносятся жидкие удобрения?

Это осуществляется с помощью техники, к которой относится и разбрасыватель удобрений. При включении насоса жидкость начинает поступать в разливное устройство. Из отверстия задвижки она выходит с большой силой, ударяется о щиток и распределяется, как из пульверизатора, по полю.

Доза вносимых удобрений регулируется специальными задвижками, на которых имеются отверстия разного диаметра: от шестидесяти до ста десяти миллиметров. В зависимости от скорости агрегата подбирается отверстие нужного диаметра. Чтобы разбросать 40-60 тонн жидких удобрений на один гектар площади поля, задвижками не пользуются.

Разбрасыватель удобрений МЖТ-Ф-11

Его используют, когда необходимо осуществить разлив удобрений на поверхности участка. Разбрасыватель имеет простую конструкцию: цистерну, насос, работающий на основе центробежной силы, вакуумную установку, рукав, трубопровод, устройство для переключения и разлива жидкости, предохранительные клапаны.

Разбрасыватель жидких органических удобрений имеет цистерну с двумя люками, крышки которых герметично закрываются. Уровень заполнения емкости определяется по поплавковому уровнемеру. Жидкое удобрение из цистерны перекачивается центробежным насосом в трубопровод, откуда с помощью разливочного устройства распределяется по полю.

Разбрасыватель органических удобрений МЖТ-Ф-11 может самостоятельно загружаться жидкими удобрениями, хранящимися в навозохранилище. Для этого заслонка перекрывает разливочное устройство. Штанга, оснащенная рукавом, опускается в навозохранилище. Только после этого вакуумная установка включается. Навозная жижа через рукав поступает в цистерну. Когда она наполнится, клапан поднимается до упора, перекрывает отверстие, и подача удобрения в цистерну прекращается. По окончании работы вакуумная установка отключается.

Удобрение при транспортировке к полю еще раз хорошо перемешивается, благодаря чему жидкость не расслаивается, и не образуется осадок. Это достигается за счет циркуляции жидкой массы по кругу: из насоса в цистерну и обратно.

Агрегат АВВ-Ф-2,8

С его помощью вносятся органические удобрения внутрь почвы. В состав входит разбрасыватель органических удобрений МЖТ-Ф-11. У него имеется два кронштейна. С их помощью навешивается специальное приспособление, задачей которого является внесение удобрения внутрь почвы. Разливочное устройство в агрегате заменено на распределительное. Поступающую жидкость распределитель направляет к подкормочным трубкам. Жидкое удобрение равномерно поступает вглубь почвы.

Зачем вносят удобрения в почву?

Это нужно для увеличения количества гумуса в почве. Гумус продолжительное время оказывает на почву благотворное влияние, так как вещества в составе органики, используемой для подкормок, минерализуются медленно.

Органические удобрения нужно применять комплексно для сохранения баланса полезных веществ. Лучшими являются куриный помет, коровий навоз, торф, опилки. Не следует забывать и о минеральных добавках. Органические питательные вещества повышают плодородие почвы и улучшают ее структуру.

fb.ru

Машины для внесения удобрений. Классификация машин, способы внесения удобрений

В промышленных масштабах внести туки вручную практически невозможно. Поэтому были разработаны машины для внесения удобрений. Одни из них предназначены для подкормки почвы органикой, другие же используются как средство механизации, способное облегчить внесение минеральных удобрений. Оборудование должно обеспечивать соблюдение агротехнических требований к проведению этого сельскохозяйственного приема.

Агротехнические требования к процессу внесения

Машины для внесения удобрений должны обеспечивать равномерный процесс при диаметре гранул синтетических туков до 5 мм, причем их число с таковым менее 1 мм не должно превышать 1 %. Те из них, которые относятся к минеральным, не должны иметь повышенную влажность (допускается в пределах 1,5-15%). Доза вносимых удобрений должна колебаться, поскольку разные культуры и разные почвы требуют различных норм. Она должна составлять от 50 до 1000 кг/га.

Туковые сеялки должны распределять удобрения более равномерно, чем разбрасыватели. Отклонения в этом показателе для первых не должны превышать 15%, а для вторых — 25%.

С помощью машин для внесения органических удобрений бывает необходимо вносить до 100 т/га навоза или компоста, а также жидких форм в виде навозной жижи и иных туков. Неравномерность их распределения по длине совпадает с таковой при внесении минеральных удобрений туковыми сеялками, а по ширине — с разбрасывателями.

Глубина заделки при использовании машин для подпочвенного внесения удобрений не должна отклоняться от заданной более чем на 15%. Временной промежуток между разбрасыванием и заделкой должен быть минимальным при применении органических туков (не более 2 часов). В случае же использования их минеральных разновидностей этот интервал увеличивается до 12 часов.

При внесении не допускаются необработанные полосы, в связи с чем смежные проходы перекрываются.

Классификация машин для внесения удобрений

Всю технику, предназначенную для осуществления рассматриваемого вида операций, подразделяют по назначению на осуществляющую такие действия:

  • подготовка удобрений к разбрасыванию;
  • их транспортировка;
  • внесение туков.

По виду вносимых удобрений техника подразделяется на:

В зависимости от технологии внесения, выделяют следующую сельскохозяйственную технику для выполнения этих видов работ:

  1. Машины для внесения жидких удобрений.
  2. Таковые по отношению к пылевидным тукам.
  3. Жиже- и навозоразбрасыватели.
  4. Авиационные и центробежные машины.
  5. Сеялки с туковысевающими аппаратами.

Классификация машин для внесения удобрений предусматривает их деление на навесные и прицепные по способу агрегатирования.

Внесение минеральных туков

Оно может осуществляться по прямоточной (склад — поле) и перегрузочной (с вклиниванием между ними погрузочно-транспортного средства) схемам. Машины для внесения минеральных удобрений подразделяются на таковые для твердых и жидких туков. Первые из них вносятся по описанным выше схемам. Помимо прицепных и навесных агрегатов, существуют самоходные их разновидности, например, ЭСВМ-7, в котором имеется комплект сменных агрегатов, с помощью которых можно вносить как твердые, так и жидкие удобрения.

При внесении жидких туков к оговоренным выше двум схемам добавляется третья — перевалочная. Изначальные технологии усложняются тем, что в процесс вклиниваются машины для внесения удобрений, находящиеся перед «полем».

Жидкие минеральные туки вносят с помощью машин марок семейства ПЖУ, ОП-2000, аммиак — с помощью таковых семейства АБА, а его водный раствор — ПОМ-630. Последний и ОП-2000 представляют собой машины для внесения удобрений и химической защиты растений.

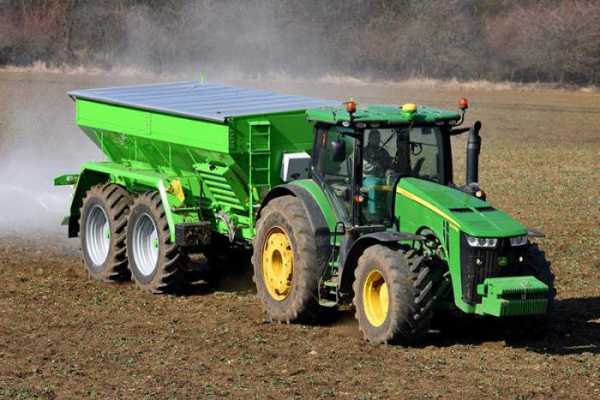

Разбрасыватели твердых туков, производимых промышленностью

Они бывают повышенной вместимости, которые используются при необходимости применения увеличенных норм удобрений, для работы в садах, на небольших участках, в условиях горной местности.

Туковая сеялка РТТ-4,2А используется для внесения порошкообразных и гранулированных форм. Ее применяют в овощеводстве, удобрении лугов, подкормке зерновых культур.

Ниже рассмотрено устройство машин для внесения удобрений на ее примере.

Под туковым ящиком расположены высевающие аппараты. Тарелка располагается частично под дном, а частично — сзади ящика. Она приводится в движение зубчатым венцом. Над ней расположены сбрасыватели, чистик и направитель удобрений.

Через отверстия, расположенные в дне тукового ящика, удобрение попадает на тарелки, сбрасыватели его помещают на щиты. Последние способствуют распределению подкормки по почве.

Необходимая норма устанавливается перестановкой шестерен в передачах и изменением между заслонками и тарелками зазоров. Перед высевом в поле осуществляют проверку дозы в стационарных условиях, подкладывая под туковысевающие аппараты брезент. Регулировку осуществляют по таблице, которая обычно прикрепляется к сельскохозяйственной машине.

Тарелки устанавливаются таким образом, чтобы между ними и дном ящика оставался зазор в 2-3 мм, не позволяющий тукам выпадать, для предупреждения износа трущихся деталей.

Эта сеялка способна высевать до 1100 кг удобрений на 1 га. При этом на мощные тракторы их можно агрегатировать по 3-5 машин, каждая из которых имеет туковый ящик вместимостью 7000 кг.

Еще одной машиной для внесения минеральных удобрений несколько иной конструкции является НРУ-0,5. У нее бесперебойный процесс осуществляется с помощью активных сводоразрушителей. В дозирующем устройстве имеется две заслонки. Между ними и дном бункера расположена высевная планка, которая при помощи колебательных движений выталкивает удобрение через щели. Туки попадают на разбрасывающие диски, которые вращаются в разных направлениях. Они являются последним звеном в цепочке внесения удобрений. Над бункером установлена металлическая сетка для улавливания крупных комков. Норма высева регулируется динамикой амплитуды колебания планки и размера щелей.

Ширина рассева составляет до 11 м, вместимость — 400 л.

Еще одной машиной для внесения твердых минеральных удобрений является разбрасыватель с иным методом внесения – 1-РМГ-4.

Его кузов опирается на ходовое подрессорное устройство. По полу первого перемещается транспортер. На задней стенке расположен дозатор с заслонкой.

У этого разбрасывателя имеется тукоделитель, с помощью которого поток удобрений разделяется на две части, после чего они поступают на разбрасывающие диски, вращающиеся в противоположных направлениях. Рассеивать можно до 5 т/га. Данный показатель изменяется регулированием высоты дозирующей заслонки и скоростью движения транспортера. Прутки, входящие в состав последнего, должны плотно прилегать к кузову, провисая под ним с другой стороны на 1 см.

Ширина полосы разброса составляет от 6 до 14 м.

Для транспортирования и внесения удобрений используется машина РУМ-8 и ее модификации. Она представляет собой полуприцеп, в котором находится транспортер с разбрасывателями. Также в кузове находится разравниватель.

С помощью транспортера удобрения подаются к дозатору, имеющему заслонку. Аналогично другим машинам, туки от дозатора идут к туконаправителю и дискам, вращающимся по направлению друг к другу.

Ширина разбрасывания составляет 10-20 м. Контроль за удобрениями осуществляется с помощью смотрового окна.

Существуют и другие машины для внесения твердых удобрений. Их устройство и принцип действия во многом совпадает с рассмотренными марками.

Оборудование для измельчения туков

Имеются и такие агрегаты, помимо машин для внесения минеральных удобрений и для подготовки их к этому процессу. Их используют, если необходимо измельчить слежавшиеся туки. Для этого применяется машину ИСУ-4, с помощью которой удобрения дробятся и просеиваются. На днище бункера размещен рабочий орган, на котором закреплены решета, ножи, фреза и выгрузные скребки. Над ротором монтируется пылезащитный тент.

Большие глыбы удобрений разбиваются фрезой. После полного измельчения удобрения представляют собой кусочки диаметром не более 5-7 мм, которые просыпаются через отверстия решет.

Измельченные туки сгребаются вручную с днища и подаются к ротору, выбрасывающему их в бурт. Те включения, которые не поддаются дроблению, выгружают самостоятельно через окно бункера.

Помимо рассмотренных выше, используются следующие марки машин для внесения минеральных удобрений:

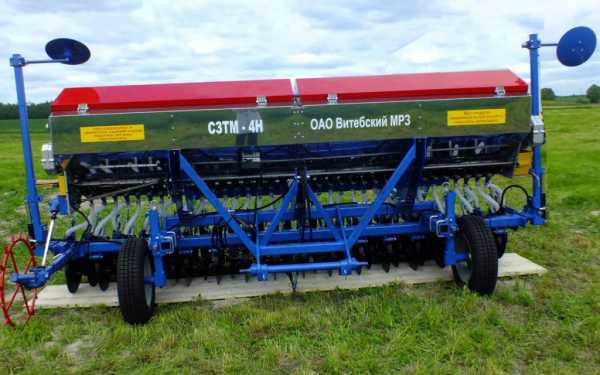

  • сеялка СЗТМ-4Н;
  • автомобильный разбрасыватель КСА-3;
  • центробежный разбрасыватель РМС-6;
  • МХА-7;
  • СТТ-10;
  • МВУ-8Б.

Применение жидких минеральных удобрений

Аммиачная вода имеет меньшую стоимость единицы действующего вещества по сравнению с аммиачной селитрой — одной из наиболее распространенных форм твердых минеральных туков. Это обусловлено тем, что при ее производстве не используются некоторые технологические операции. Кроме этого, работы по внесению этого тука могут быть совмещены с такими технологическими приемами, как глубокое рыхление или культивация.

Аммиачная вода и жидкий аммиак должны вноситься с помощью специальных машин для внесения жидких минеральных удобрений.

Их транспортировку осуществляют с помощью емкостей для перевозки жидкостей, например, кассеты 4500х2, имеющую вместимость 9000 л. При этом она устанавливается в кузов обычного автомобиля.

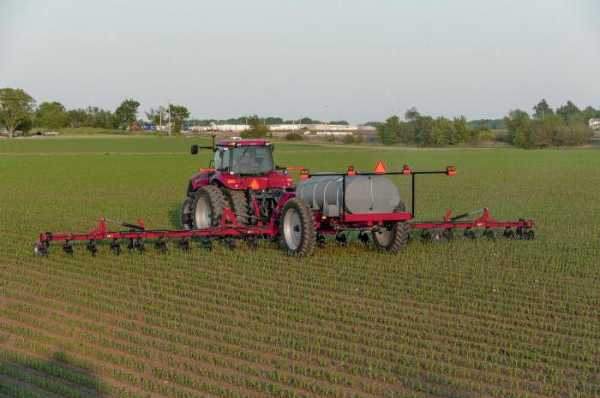

Внесение жидких минеральных удобрений можно производить прицепными подкормщиками ПЖУ-2000 или ПЖУ-4500. Они агрегатируются с чизельными плугами, глубокорыхлителями и культиваторами.

Дозирование жидких минеральных туков осуществляется изменением давления рабочего раствора или подбором калиброванного жиклера. В таких агрегатах расположены напорные, всасывающие фильтры, дополнительные фильтры для каждой секции, гидромешалки.

С помощью применяемых чизельных плугов и культиваторов можно осуществлять равномерную заделку жидких минеральных удобрений на необходимую глубину, приче, она может составлять до 30 см, что позволяет осуществлять доставку азота под корневую систему растений.

Помимо этих агрегатов, с такой же целью может применяться машина АВА-8, которая также позволяет их заделывать в почву, но имеет меньшую глубину обработки — до 12 см.

Первые рассмотренные агрегаты являются современными и недоступными для большинства хозяйств, не относящихся к крупным. Также для этих целей может использоваться машина АБА-0,5. Во время движения по полю поршень дозатора совершает поступательно-возвратные движения, в результате чего аммиак через расходный вентиль из цистерны поступает в дозатор, откуда выталкивается в распределитель. Оттуда он поступает в трубки рабочих органов, после чего заделывается на глубину до 14 см. Дозирование аммиака здесь осуществляется по установленному объему, плотности потока и давлению. Повышению производительности агрегата способствует паровозвратный способ заправки в газовой обвязке с компрессором, но он ухудшает условия труда персонала и способствует загазованности воздуха. Поэтому ее выполняют вне населенного пункта, на краю поля.

Подобные агрегаты имеют такие рабочие органы, которые могут выходить из строя при работе. Обычно «выпадают» из процесса один-два таких органов, в этом случае остальные равномерно сдвигаются. Рассчитывается ширина захвата и регулируется доза внесения.

Существуют машины для внесения жидких удобрений не только минеральных, но и органических, которые будут рассмотрены ниже.

Сельскохозяйственная техника для внесения органических туков

Она включает в себя два класса оборудования:

  1. Машины для внесения жидких органических удобрений.
  2. Агрегаты для твердых.

В них вместимость кузова обычно выше по сравнению с таковой у аналогичных разбрасывателей минеральных удобрений. Это связано с тем, что органика применяется в гораздо больших дозах.

Разбрасыватели навоза и компостов работают по аналогичной технологической схеме: к разбрасывающему устройству туки подаются транспортером, там измельчаются и разбрасываются.

Твердая органика вносится по такой технологии:

  • прямоточной, включающей два компонента: ферма и поле;
  • перевалочной, включающей в себя те же два компонента, между которыми вклинивается бурт;
  • двухфазной.

Первая из них применяется в том случае, если используются для транспортировки и внесения одни и те же машины. Вторая применяется для формирования буртов по краю поля в свободное время, разбрасывая их при возникновении необходимости. Двухфазная технология предполагает укладывание навоза в определенные кучи в некотором порядке исходя из нормы внесения, после чего их распределяют валкователем-разбрасывателем по полю.

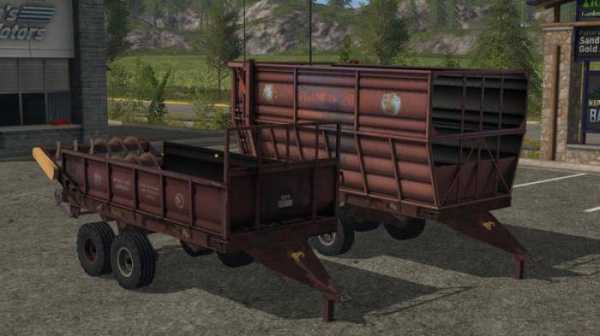

Техника для внесения твердой органики

Так же, как и для минеральных туков, существует большое количество рассматриваемого оборудования для их разновидностей, получаемых из природного сырья. Ниже рассмотрены машины для внесения твердых органических удобрений.

С помощью РОУ-5 производят разбрасывание компостов, торфа, навоза. Может применяться в качестве самозагружающегося транспортного прицепа при снятии разбрасывающего устройства и монтирования на его месте заднего борта.

Состоит из разбрасывающего и измельчающего барабанов. Последний установлен внизу. Он перебрасывает поступающее удобрение через себя, рыхлит и измельчает его. Разбрасывающий барабан подхватывает поступающую массу, распределяя ее по полю.

Доза применения органики регулируется скоростью движения транспортера.

Грузоподъемность агрегата составляет 5 т, ширина разбрасывания — до 6 м.

Помимо него, имеется другая машина для внесения органических удобрений — ПРТ-10. Здесь транспортер имеет две ветви, между которыми располагается треугольный делитель.

Доза вносимого удобрения регулируется подбором необходимых звездочек в приводе последнего.

Грузоподъемность машины составляет 10 т, ширина захвата — 5-6 м.

Машина РУН-15Б используется для распределения органики из куч, которые были сформированы на поле в шахматном порядке. На переднюю навеску трактора устанавливают валкообразователь, а на заднюю — разбрасыватель. Опора первого осуществляется на катки, которые могут регулироваться по высоте. С его помощью формируется непрерывный поток удобрений. В конце сходящихся боковин расположено дозирующее окно, через которое осуществляется проход массы. Его ширину и высоту можно регулировать для обеспечения формирования из следующей кучи равномерного валка.

Над окном находится толкатель, разрушающий крупные комья и выталкивающий органику. По полю удобрение распределяется роторами, имеющими по четыре лопасти.

На 1 га агрегат может разбросать от 15 до 60 т органики.

Помимо этого, поверхностное разбрасывание может осуществляться с помощью одноосного полуприцепа 1-ПТУ-4. С его помощью производят транспортировку и распределение твердой органики. На кузове имеется разбрасывающее устройство.

Подача удобрений осуществляется цепочно-планчатым транспортером. Ширина захвата составляет до 6 м. Разброс осуществляется двумя шнековыми барабанами. Измельчающим из них является нижний. С его помощью органика перебрасывается через него, разрыхляется и измельчается. Верхний барабан способствует распределению удобрений по полю. Они вращаются в одном направлении, однако с разными скоростями.

Доза внесения определяется поступательной скоростью агрегата и скоростью транспортера. На борту машины размещается таблица с указанием примерных норм.

Грузоподъемность агрегата составляет 4 т, ширина разбрасывания — до 6 м.

Агрегаты для внесения органики в борозды

Для внутрипочвенного внесения твердой органики в грядки может применяться машина МЛГ-1. На дне ее кузова установлен цепочно-планчатый транспортер, бункер и выравниватель массы. В нижней части бункера имеется ленточный транспортер, окучник, бороздоделатель, измельчающий барабан.

Во время движения по полю с помощью бороздоделателя на поверхности почвы нарезают борозды. Органика транспортером подается к измельчающему барабану. Равномерность подачи обеспечивает выравниватель массы. С помощью измельчающего барабана органика подается на ленточный транспортер, откуда затем попадает в борозду. Последняя заделывается почвой с помощью окучника.

Доза внесения регулируется величиной опускания выравнивателя и скоростью цепочно-планчатого транспортера. Глубина борозды устанавливается соответствующей настройкой бороздоделателя.

Этот агрегат является представителем машин для внутрипочвенного внесения жидких органических удобрений. Помимо этой марки, для таких целей может использоваться агрегат АВВ-Ф-2,8.

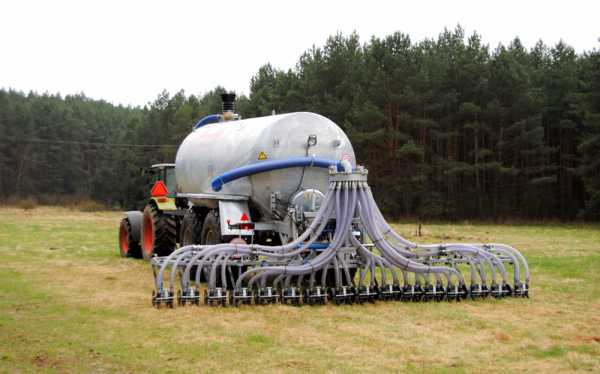

Машины для внесения жидких органических удобрений

Их применяют по прямоточной технологии с помощью цистерн-разбрасывателей.

Жижеразбрасыватель РЖТ-8 используется не только для внесения жидких органических удобрений, но также и для тушения пожаров, и мойки машин.

В цистерне имеется люк, через который она заполняется. В машине находится самозагружающее вакуумное, распределительное и напорно-переключающее устройства, заборная штанга.

Самозагрузка осуществляется с помощью вакуума, создаваемого двумя насосами. Цистерна со всасывающим окном соединяется трубопроводом. Вакуум-насосы от попадания жидкости предохраняет патрубок с двумя полыми шарами, расположенными один под другим. Перекрывает отверстие отсасывающего трубопровода всплывающий верхний шар.

Напорно-переключающее устройство состоит из заслонки, рукава и центробежного насоса. С помощью последнего осуществляется подача удобрения с влажностью не менее 85 %. В цистерне имеется перегородка, которая гасит удары жидкости.

Последняя может направляться на выливание через насадок или в цистерну для перемешивания по рукаву.

Доза вносимого удобрения составляет от 10 до 40 т/га, которую регулируют сменой насадок, а также изменением рабочей скорости машины (8,5-11 км/ч).

По поверхности поля удобрения распределяются с помощью щитка, который регулирует ширину захвата агрегата. При 27-градусном угле она составляет 8-10 м. Ее динамика пропорционально изменяет последнюю.

Для тушения пожаров или осуществления мойки машин к распределительному патрубку присоединяют рукав, предварительно сняв насадок.

Емкость цистерны составляет 8000 л.

Таково устройство машин для внесения жидких удобрений, рассмотренное на примере РЖТ-8.

Аналогичное строение имеют агрегаты РЖТ-4 и 16, а также агрегаты серии МЖТ, ПЖТ. Они могут оснащаться приспособлениями для внутрипочвенного внесения жидкой органики.

Жижеразбрасыватель РЖУ-3,6, помимо того, что используется как машина для внесения жидких органических удобрений, может применяться для тушения пожаров, мойки машин, а также для заправки опрыскивателей пестицидами.

Цистерна монтируется на шасси ГАЗ-53. На переднем днище ее и автомобиля монтируется напорно-вакуумная магистраль, в состав которой входит вакуумный насос, гидромотор, редуктор, масляный бак. Масло в гидроцилиндры и гидромотор подается шестеренчатым насосом. С гидромотором соединен редуктор, который включает лопастную мешалку в цистерне и вакуум-насос.

Помимо загрузочной горловины, на бочке имеется предохранительное устройство. После ее заполнения, поплавок всплывает, и с помощью его штока выключается зажигание.

С целью внесения органики или заполнения цистерны в ней создают избыточное давление или вакуум.

Внесение осуществляется с помощью затвора и щитка-отражателя. Доза применения регулируется жиклерами, вкладываемыми в цилиндрическую часть затвора, имеющими разные отверстия. Струя, выходящая из него, ударяется об отражатель и преобразуется в жидкостный веер, ширина которого регулируется динамикой угла наклона отражателя.

Ширина полосы захвата составляет до 8 м, емкость цистерны — 3,4 кубометра.

В заключение

Машины для внесения удобрений предназначены для замены человеческого ручного труда при осуществлении этой операции. По отношению к минеральным удобрениям используются разбрасыватели и сеялки с туковысевающими аппаратами. Также применяют агрегаты для внесения подкормок в жидкой форме. Они считаются более эффективными по сравнению с твердыми. Органические удобрения могут разбрасываться одновременно одной машиной, осуществляющей транспортировку, или подбираться разбрасывателями из заранее сформированных куч. Существует много марок машин, которые характеризуются сходным устройством и принципом действия по сравнению с описанными.

fb.ru

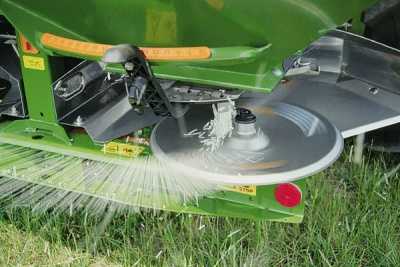

Разбрасыватель для минеральных и органических удобрений

Современные машины для внесения минеральных и органических удобрений получили широкое применение, их главное особенность – это высокая точность разбрасывания подкормки. Такие устройства используются давно, особенно для высевания, даже по границам поля удобрение будет разбросано равномерно.

Чтобы сельское хозяйство получало прибыль, ему необходимо проводить оптимизацию, в том числе и заниматься удобрением почвы, чтобы в будущем, получить хороший урожай. А это прямая дорога к высокой прибыли, поэтому для того, чтобы повысить плодородность почвы применяют минеральные и органические удобрения.

Разбрасыватели позволяют соблюдать точную дозировку подкормки грунта, а также равномерно ее распределять на поверхности земли.

Главные преимущества машин для внесения сырья заключаются в следующем:

  • Эффективная и удобная система подачи сырья.
  • Некоторые модели предусматривают автоматический контроль внесения удобрения.
  • Работа выполняется качественно и эффективно, даже при минимальных затратах.
  • Машины легкие в управлении и простые в использовании.

Но самое главное преимущество разбрасывателя минеральных удобрений в том, что машина оснащается официальной двухшнековой конструкцией, благодаря которой используются все полезные качества органики с максимальным эффектом.

Оборудование позволяет уменьшить затраты на покупку минеральных веществ, это объясняется тем, что они используются максимально по инструкции. Разбрасывать навоз можно по всей ширине или по краям, а также в период поздней обработки. Сегодня производители предлагают огромный выбор таких машин, позволяющих правильно и эффективно использовать удобрения для обработки земли. Все устройства обладают индивидуальными принципами работы, они предназначены для различных целей, а также различаются плотностью и характеристиками используемого сырья.

Чтобы вносить в почву навоз и компост применяются специальные машины, для минеральных удобрений используют не только разбрасыватели, но и туковые сеялки. Перед посевом землю удобряют комбинированными машинами или сажалками, для подкормки между рядами работают на культиваторах. Для разливания по полю жидкого раствора используют соответствующие разбрасыватели, а для жидких минеральных удобрений подходят универсальные навесные подкормщики опрыскиватели. Некоторые минеральные вещества при хранении сбиваются и слеживаются, но специальные машины легко разбивают удобрения и измельчают их, чтобы легче было рассеивать по полю во время посева, посадки или в процессе подкормки.

Туковая машина для рассеивания навоза работает полосами, в ней предусмотрен специальный ящик, в котором есть специальные отверстия, закрытые тарелками, что вращаются. Над каждой тарелкой установлены сбрасыватели, они вращаются во время работы.

Кузовной разбрасыватель перемещает и вносит не только минеральное сырье, но и известь. Специальное устройство контролирует дозировку подкормки при помощи заслонки, а диски разбрасывают сырье. Если в день удобрения погода будет ветряной, устанавливают специальное защитное средство, тент, который защищает от неравномерного разбрасывания.

Жидкими минеральными удобрениями землю обрабатывают специализированными машинами, которые еще и заделывают почву, такие работы проводятся во время подкормки или перед посевом культур.

Чтобы разбрасывать твердые органические подкормки, например, компост торф, используют разбрасыватели с кузовом, которые также применяют для перевозки сельскохозяйственных культур. При помощи такого кузова удобрения не только вносятся, но и измельчаются.

Навесные машины разбрасывают по полю существующие кучи удобрений в шахматном порядке, работа происходит, таким образом, машина передвигается вдоль каждого ряда, и из каждой кучи образует валку, а разбрасывает их уже ротор с четырьмя лопастями.

Машины для жидких удобрений транспортируют, перемешивают и распределяют сырье на поверхности земли.

Классификация машин для обработки почвы

На сегодняшний день различают следующие машины, которые помогают обрабатывать почву удобрениями, это оборудования, которые могут работать отдельно или с минеральными, или с органическими удобрениями.

Это функциональное назначение, машины, которые не только вносят, но и транспортируют органику.

По технике разбрасывания есть авиационные и центробежные устройства, техника для применения жидких удобрений или для безводного аммиака, для внесения мелкого вещества или навоза.

По мобильности различают стационарные или мобильные устройства, которые, в свою очередь, разделяются на самоходные и несамоходные разбрасыватели.

Навесная

Это необходимое оборудование, которое, как правило, прикрепляют на садовый трактор, машина выполняет работу легко и быстро, после обработки качество газона увеличивается в разы. Благодаря такому устройству удобрения разбрасываются на расстоянии до 3,5 метров по всему полю, учитывая модель машины, вместительность ее достигает до 75 кг навоза, управлять и регулировать работу на таком оборудовании очень легко.

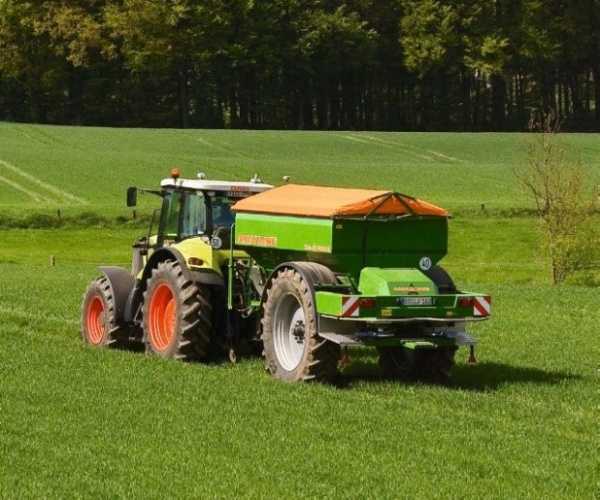

Прицепная

Подобный разбрасыватель имеет вид прицепа, поэтому его можно крепить не только к тракторам, но и к другим машинам. Большинство отечественных прицепных машин не способны выполнить свои обязанности в полной мере, не столь продуктивные, поэтому агротехническим требованиям они не соответствуют, только нарушения по разбрасыванию удобрений может достигать 25%. О том, что органика распределялась неравномерно можно определить непрофессиональным глазом, достаточно посмотреть на поля, где полосы грунта различаются по цвету. И это легко объяснить, тому причиной является неоптимизированная система распределения сырья или использование ржавых материалов. Кроме того, может быть, что не были выполнены работы по регулировке дозы используемого удобрения.

Есть существенный недостаток у такой техники – это отсутствие таблиц для настройки. Все эти особенности и минусы приводят к тому, что удобрение, в первую очередь распределяется неравномерно по всему земельному участку.

Разбрасыватель удобрений РУМ 5

Машина используется для внесения минеральных удобрений, это ее основное предназначение, кроме этого, с ее помощью можно подкармливать зерновые культуры, которые создаются с использованием современной технологии. Оборудование предусматривает штанговое устройство, благодаря которому обеспечивается равномерное распределение удобрений, при этом, в работе захватывается земля по всей ширине.

Устройство состоит из кузова, туконаправителя, правой и левой штанги, пневматической системы, ходовых колес и приводного механизма. Кузов, выполненный в виде сварной конструкции, предусматривает прутковой транспортер, сетку для защиты, заслонку, которая выполняет работы по дозировке и оснащена перемещающим механизмом, а также специальный тент из брезента.

С помощью передвигающейся заслонки можно не только вносить, но и изменять количество удобрений, среди технических характеристик можно отметить большую вместительность кузова, до 5 тонн, ширина захвата достигает 12 м, а рабочая скорость оборудования составляет 10 км/ч. Что касается производительной мощности, то она составляет 7 га/ч.

Полезные рекомендации для выбора машины

Чтобы правильно подобрать машину для разбрасывания подкормки, специалисты рекомендуют опираться на полезные рекомендации:

  • Определиться с конструкцией самого оборудования.
  • Следует учесть высоту разбрасывателя, по отношению к поверхности земли, как правило, такой показатель следует брать из специальной таблицы. Если есть существенные или небольшие отклонения, то необходимо исправить этот нюанс.
  • Важно обратить внимание на режим скорости, устройство должно быть исправным, чтобы любые погрешности на поворотах были полностью исключены. Такой параметр сказывается на равномерности удобрения почвы, если он будет с нарушениями, то и неточная обработка оставит последствия.
  • Между проходами машины должно быть расстояние строго по установленным нормам, нормально настроенное оборудование в будущем позволит определять отклонения глазами.
  • Разбрасыватель выбирают из расчета того, какое удобрение будет использоваться для обработки почвы. Как правило, лучше всего, проконсультироваться со специалистом, который поможет выбрать необходимую модель устройства, что будет подходить используемым подкормкам.
  • Есть и такой фактор, который определяется земельным участком. Если местность неровная, тогда следует или выровнять грунт или выбирать модель разбрасывателя более мощный.
  • Очень важно, чтобы машина не обладала многочисленными функциональными возможностями, лучше она будет выполнять мало процессов, но качественно и эффективно.
  • Функциональность машины для разбрасывания удобрений должна соответствовать требованиям своего обладателя.

Остается только добавить, что себестоимость любой сельскохозяйственной культуры определяется ее качеством, а именно, ее плодов, поэтому, чтобы получить хорошую продукцию, землю и растения следует удобрять. Для таких работ лучше выбирать технику, что будет работать не один год, поэтому прежде чем купить, следует изучить рынок техники, сопоставить цены и проанализировать все данные.

Дополнительно о машинах для внесения удобрения в почву можно посмотреть на видео

zhenomaniya.ru

Машины для внесения жидких органических удобрений

Жидкие органические удобрения вносят
поверхностно или внутрипочвенно
цистернами-разбрасывателями, а также
дождевальными установками на поля,
расположенные вблизи ферм.

Машина МЖТ-10
предназначена для
разлива органических удобрений по
поверхности поля. Ее агрегатируют с
трактором Т-150К. Машина состоит из
цистерны объемом 10,4м3,
центробежного насоса,
вакуумной установки,
заправочного рукава,
смонтированного на
поворотной штанге,
напорного трубопровода,
переключающего и разливочного устройства,
предохранительных вакуумного и
жидкостного клапанов
и гидросистемы.

Цистерна снабжена верхним
и нижним люками с крышками и поплавковым
уровнемером. Вакуумная
установка служитдля
образования разрежения в цистерне при
заправке. Она состоит из двух насосов
ротационного типа. Всасывающий коллектор
насосов трубопроводом соединен с
корпусом предохранительного клапана,
внутри которого размещено
два полых шара.

Центробежный насос, приводимый
в действие от ВОМ трактора, перекачивает
жидкость из цистерны в напорный
трубопровод. Он состоит из корпуса и
рабочего колеса с лопастями. Насос
крепят к фланцу патрубка цистерны.

Переключающее устройство
служит для настройки машины на выполнение
различных операций. Оно включает в себя
верхнюю заслонку,
расположенную с внутренней
стороны резервуара, нижнюю заслонку,
гидроцилиндр,
рычаг и тягу,
смонтированные на
патрубке. Последний
соединяет напорный трубопровод
с внутренней полостью
цистерны.

Разливочное устройство
служит для дозировки и распределения
жидкого удобрения по поверхности поля.
Оно состоит из патрубка,
задвижки и распределительного
щитка, наклон
которого можно изменять.

Машина может выполнять три операции:
самозагрузку жидких органических
удобрений из навозохранилища, перемешивание
их во время транспортировки и внесение
на поля.

Внесение удобрений: включают в работу
центробежный насос, который подает
жидкость по трубопроводу в патрубок
разливного устройства. При этом заслонку
закрывают, а заслонку открывают. Выходя
через отверстие в задвижке с большой
скоростью, жидкость ударяется в щиток
и веером распределяется по поверхности
поля.

Дозу внесения удобрений
регулируют, заменяя задвижки, изменяя
скорость движения агрегата или переставляя
распределительный щиток. Машину
комплектуют задвижками с отверстиями
диаметром 60, 90 и 110мм. Для внесения
40…60т удобрений на 1 га работают без
задвижек. Размер отверстия задвижки и
рабочую скорость агрегата выбирают по
таблице.

Агрегат АВВ-Ф-2,8
предназначен для внутрипочвенного
внесения жидких органических удобрений
и органо-минеральных смесей влажностью
не менее 92 % на
лугах, пастбищах, а также на стерневых
полях.

Агрегат состоит из машины
МЖТ-10 и навешенного на нее приспособления
для внутрипочвенного внесения удобрений.
Приспособление состоит из рамы четырех
секций, закрепленных
на раме с помощью параллелограммной
подвески, распределительного устройства
гидроцилиндра. На
секциях размещены дисковый нож
плоскорежущая лапа с подкормочной
трубкой и прикатывающий каток.

Насос подает жидкие
органические удобрения по напорному
трубопроводу к распределительному
устройству, которое направляет их по
гибким рукавам к подкормочным трубкам,
закрепленным на лапах.
Нож разрезает верхний задернелый слой
почвы, облегчая ход лапы в заглубленном
положении. Лапа лезвиями поднимает
пласт и заделывает под него жидкие
удобрения. Идущий следом каток уплотняет
почву.

Глубину заделки удобрений в почву
регулируют, переставляя катки и сжимая
нажимные пружины. Дозу внесения в
пределах от 50 до 100 т на 1 га регулируют,
заменяя дозирующие шайбы и изменяя
скорость движения.

АВВ-Ф-2,8 агрегатируют с тракторами
Т-150К. Ширина его захвата 2,8 м, рабочая
скорость до 6 км/ч.

Машины для
внесения твердых органических удобрений

Твердые органические удобрения (навоз,
торф, компосты) вносят на поверхность
поля, а затем заделывают плугами в
пахотный слой почвы. Для равномерного
распределения по поверхности поля навоз
вносят в полуперепревшем или перепревшем
состоянии. Слежавшийся навоз при погрузке
в машины измельчают и перемешивают,
придавая ему однородное мелкокомковатое
строение.

Машина РОУ-6
представляет собой
двухосный полуприцеп, на раме которого
установлен металлический кузов с
надставными бортами.
По дну кузова движется
цепочно-планчатый питающий транспортер.
Разбрасывающее устройство
машины состоит из двух шнековых барабанов:
измельчающего и
разбрасывающего, оси
которых расположены горизонтально.
Устройство установлено на месте заднего
борта кузова и приводится в действие
от ВОМ трактора. РОУ-6 оборудована также
тормозной системой и системой
электрооборудования, обеспечивающими
безопасность работы. Питающий транспортер
состоит
из четырех сварных грузовых цепей,
объединенных попарно в две ветви. Каждая
ветвь оборудована самостоятельным
натяжным устройством. К цепям с равными
промежутками прикреплены хомутами
металлические скребки. При включении
ВОМ корпус кривошипа вместе с диском
вращается, через шатун приводится в
колебательное движение коромысло,
на котором закреплена
собачка, прижимаемая к храповому колесу
пружиной. Храповое колесо закреплено
на ведущем валу транспортера. Когда
шатун совершает холостое движение,
собачка скользит по зубцам храпового
колеса. При рабочем движении собачка
упирается в зубец храпового колеса,
поворачивая тем самым вал транспортера.

Доза внесения удобрений
зависит от скоростей движения транспортера
и агрегата. Для изменения скорости
транспортера поворачивают диск
относительно корпуса.
При этом изменяют эксцентриситет пальца
кривошипа, ход шатуна и размах коромысла.
Положение диска и
скорость движения агрегата для заданной
дозы выбирают по таблицам, составленным
для органических удобрений объемной
массой 0,8 т/м3.
Если объемная масса, скорость движения
и ширина разбрасывания не соответствуют
табличным значениям, то по формуле
рассчитывают табличную дозу внесения
и по ней регулируют разбрасыватель.

Грузоподъемность машины
6т, ширина разбрасывания 6…7м, доза
внесения 15,..45 т/га, рабочая скорость до
12 км/ч.

Машина ПРТ-7Шснабжена разбрасывающим
устройством с вертикальным расположением
оси вращения четырех барабанов. Привод
транспортера гидравлический с механизмом
реверса для изменения направления его
движения. Дозу внесения удобрений 20, 40
и 60 т/га регулируют, переставляя звездочки
привода, транспортера или изменяя
скорость агрегата. Ширина разбрасывания
6…8 м, рабочая скорость до 12 км/ч.

Разбрасыватель РУН-15Браспределяет
органические удобрения из куч, размещенных
на поле рядами в шахматном порядке.
РУН-15Б навешивают на гусеничные тракторы
тягового класса. На механизм передней
навески трактора монтируют валкообразователь,
задней навески — разбрасыватель.
Валкообразователь и разбрасыватель
переводят в рабочее и транспортное
положение гидроцилиндрами.

Разбрасыватель состоит из
рамы, опирающейся на колеса, двух
лопастных роторов,
делителя и механизма
привода роторов от ВОМ трактора. Частоту
вращения роторов регулируют, заменяя
звездочки на валах, а высоту расположения
их над поверхностью поля — с помощью
опорных катков.

При движении агрегата вдоль
ряда куч валкообразователь захватывает
и перемещает их перед собой. Наконечник
толкателя периодически входит в
дозирующее окно, разрушает заторы и
проталкивает в него удобрения, которые
вытягиваются в непрерывный валок под
трактором. Делитель разбрасывателя
разрезает валок на две части. Лемехи
поднимают их и подводят к роторам.
Лопасти роторов захватывают, измельчают
и швыряют удобрения в обе стороны. Дозу
внесения регулируют, изменяя расстояние
между кучами в рядке и их массу.

studfiles.net

РАЗБРАСЫВАТЕЛЬ ОРГАНИЧЕСКИХ УДОБРЕНИЙ

Разбрасыватель органических удобрений — машина, предназначенная для разбрасывания компостов, торфокрошки и других органических удобрений.

Различают прицепы-разбрасыватели, разбрасыватели удобрений из куч, разбрасыватели жидких удобрений.

Прицеп-разбрасыватель ПТУ-3,5 состоит из рамы с ходовыми колесами, кузова с питающим транспортером, разбрасывающего устройства и механизма привода. Сварная рама имеет прицепное устройство, к нему шарнирно крепится опорная стойка, которая на стоянках используется как третья точка опоры, так как прицепы одноосные. После соединения прицепа с трактором стойка поднимается и фиксируется. Кузов разбрасывателя цельнометаллический. Боковые борта на петлях, могут открываться и в наклонном положении закрепляться. Для того чтобы удобрения не выбрасывались в сторону трактора, передний борт наращивается съемным задним бортом. Транспортер состоит из четырех сварных калиброванных цепей с металлическими планками, он монтируется на дне бункера. Цепи транспортера объединяются попарно. Каждая из двух ветвей имеет свое натяжное устройство, состоящее из вала, перемещающегося натяжными болтами, на котором свободно вращаются ведомые ролики цепей. Цепи разборные, они состоят из отдельных участков по девять звеньев, которые соединяются специальными звеньями, к ним пайками крепятся штампованные металлические планки. Каждая ветвь имеет по двадцать три планки. Ведущий вал со звездочками для всех цепей общий.

Разбрасывающее устройство состоит из двух барабанов. Нижний барабан со шпорообразной поверхностью — измельчающий, он установлен в кузове; верхний шнекообразный барабан — разбрасывающий, он вынесен за пределы кузова прицепа. Такая конструкция барабанов полностью исключает заклинивание между ними твердых предметов, хорошо измельчает длинносоломистые включения навоза и обеспечивает их разбрасывание на ширину до 5 м. Рабочие органы прицепа-разбрасывателя приводятся в действие от вала отбора мощности трактора. Движение передается карданным валом через продольный вал с предохранительной муфтой на конический двухступенчатый редуктор, установленный на балках рамы. От него один вал цепной передачей вращает нижний барабан, а от него цепью в действие приводится верхний барабан. Другой вал редуктора сообщает движение храповому механизму привода питающего транспортера, он дает возможность регулирования скорости движения транспортера, изменения нормы внесения удобрений. На валу редуктора жестко посажен кривошип, в его пазу установлен палец шатуна. Устанавливая его на разном расстоянии от вала, можно менять радиус кривошипа. На ведущем валу транспортера на шпонке посажено храповое колесо. С двух его сторон на вал надеты две щеки, они связаны осью, на которой посажены ведущая собачка и шатун. Зуб собачки под действием пружины прижат к зубчатой поверхности храпового колеса. При смещении шатуна щеки совершают колебание, поворачиваются на определенный угол. Собачка, зацепленная с храповым колесом, поворачивает его и заодно вал транспортера на точно такой же угол. При обратном движении щек собачка проскакивает по храповому колесу, удерживаемому от перемещения второй собачкой. Чем больше радиус кривошипа, тем больше ход у питающего транспортера и тем больше удобрений сможет разбросать машина. Ее можно переоборудовать для внесения минеральных удобрений и извести с помощью съемного приспособления с резиновым кольцевым метателем. Промышленностью выпускаются большегрузные прицепы-разбрасыватели с грузоподъемностью 10-16 Т. : ПРТ-10 и РПБ-16.

Разбрасыватель РУН-15 состоит из валкообразователя, активного рабочего органа, роторного разбрасывателя, механизма подъема валкообразователя и системы передач. Валкообразователь состоит из двух боковых и задней стенок (подобно бульдозерной навеске) и навешивается спереди трактора. При работе боковые стенки опираются на катки. В задней стенке есть дозирующее окно, его размер и, соответственно, форму валка можно изменять специальными заслонками. В дозирующее окно удобрение направляет активный рабочий орган, состоящий из двуплечего рычага, на одном конце которого находится толкатель, а на другой действует гидроцилиндр с золотниковым приводом. Толкатель разбивает крупные комья удобрений, способствуя формированию непрерывного валка.

Сзади трактора навешивается роторный разбрасыватель, который состоит из двух роторов и двух опорных катков. Роторы приводятся во вращение от вала отбора мощности трактора через карданный вал, одноступенчатый редуктор и две цепные передачи, они разбрасывают валок удобрений по обеим сторонам трактора. Разбрасыватель имеет рабочую ширину до 20 м. Его можно применять и для растаскивания удобрений из буртов в кучи. Дозирующее окно закрывают заслонками, а разбрасывающее устройство поднимают — таким способом машина переоборудуется в бульдозер.

Заправщик- жижеразбрасыватель вакуумный ЗЖВ-1,8 предназначается для откачки из жижесборников навозной жижи и ее транспортировки в поле с последующим разбрасыванием по поверхности почвы. Жижеразбрасыватель состоит из одноосного шасси на пневматических колесах, цистерны, заборного шланга, напорно-вакуумной системы, эжектора, затвора, разливочного лотка, воздушной мешалки и уровнемера.

Цистерна емкостью 1,8 м3 выполнена из стали. Внутренняя ее поверхность покрыта антикоррозийной эмалью, спереди есть смотровое окно, сверху располагается горловина, сзади установлен двухсекционный затвор с двумя рычагами для заборного шланга и разливочного лотка. Заборный шланг армированный, гофрированный из прорезиненной ткани длиной 4 м, его диаметр 7,5 см. Разливочное устройство снабжено патрубком со сменными жиклерами, что позволяет регулировать норму внесения жидкости. Разлив можно прекратить из кабины трактора с помощью троса. К горловине цистерны приварен патрубок напорно-воздушной системы, он соединяется трубопроводом с эжектором, установленным на выпускной трубе трактора. Цистерна заполняется 7— 10 мин, для этого необходимо закрыть кран разливочного устройства, открыть кран заборного шланга, опустить шланг в жижесборник, на эжекторе закрыть заслонку и увеличить частоту вращения вала двигателя трактора. Выпускные газы по патрубку попадут в сужающийся канал (диффузор), где их скорость станет еще больше. В колене создается вакуум, он по нагнетательно-вакуумной магистрали будет передаваться в цистерну, которая начнет заполняться жижей. Контролировать уровень заполнения можно через смотровое окно и по уровнемеру поплавкового типа. После заполнения цистерны затвор шланга закрывают и открывают заслонку эжектора. Во время разлива жидкости затвор разливочного устройства открывают, заслонки на эжекторе закрывают. Газы пойдут в колено и по напорно-вакуумной магистрали в цистерну, в которой в результате возникнет избыточное давление. Для перемешивания жидкости в цистерне имеется воздушная мешалка, выполненная в виде согнутой под углом 90° трубы с двенадцатью отверстиями, расположенными в два ряда. Нижний конец трубы заглушен, верхний выходит из цистерны, в нерабочем состоянии он закрыт пробкой. Во время перевозки жижи пробку открывают, эжектором создают в цистерне вакуум, воздух входит в отверстия мешалки, попадает в цистерну и перемешивает жидкость. Данная машина также может быть использована для приготовления компосгов с навозной жижей и транспортирования различных химикатов, заправки ими машин.

Заправшик-жижеразбрасыватель ЗУ-3,6 по устройству, принципу работы и назначению аналогичен предыдущим. Отличие заключается в том, что заправочной штангой, состоящей из стояка, трубы, рукавов, механизма поворота и двух гидроцилиндров, управляет тракторист из кабины. Он опускает ее в жижесборник, оперируя рычагами, после заправки устанавливает ее на машину. В горловине цистерны имеется предохранительный клапан. Колеса снабжены колодочными тормозами.

Разбрасыватель жидких удобрений РЖУ-3,6 устанавливается на шасси машины ГАЗ-53 А. Кроме предохранительного клапана, на крышке горловины цистерны имеется предохранительное устройство для автоматической остановки двигателя автомашины, если цистерна уже заполнена. Насос приводит в действие гидродвигатель. Напорно-вакуумная магистраль состоит из ротационно-вакуумного насоса и системы воздухопроводов с кранами, благодаря которым можно создавать вакуум для заправки или избыточное давление для разлива жижи. В цистерне — лопастная мешалка.

Разбрасыватели жидкого навоза РЖТ-4 и РЖТ-8 используются для транспортировки, перемешивания и сплошного поверхностного распределения жижи, для заправки машин различными рабочими жидкостями, для приготовления компостов, мойки машин и тушения пожаров. Это цистерны-полуприцепы, передней частью опирающиеся на гидрокрюк трактора, а задней — на пневматические колеса. Отличие от ранее рассмотренных агрегатов в том, что на них установлены два насоса: вакуум-насос для заправки и подающий центробежный насос для разлива удобрений. Оба насоса приводятся в действие от вала отбора мощности трактора через переключающую муфту. В цистернах устанавливается струйная гидромешалка, которая работает от центробежного насоса.

enciklopediya-tehniki.ru

виды, настройка, использование :: SYL.ru

Несомненно, появление техники в сельскохозяйственных процессах значительно упрощает многие виды деятельности. Использование машин позволяет сэкономить время, а порой, и средства. Современная промышленность выпускает различные разбрасыватели удобрений, которые стоит рассмотреть подробнее.

Целесообразность применения

Во время культивирования любой сельскохозяйственной продукции внесение удобрений является важным, но очень трудоемким процессом. Без регулярных подкормок не удастся получить хороший урожай.

Большие площади удобрять еще сложнее, это отнимает много времени и сил. Для облегчения задачи созданы специальные разбрасыватели удобрений. Их назначение – минимизировать участие человека в этом изнуряющем виде трудовой деятельности. Этим сложным агрегатам удается брать на себя основную массу работы, облегчая жизнь фермерам.

Разновидности

Разбрасыватели удобрений классифицируются по нескольким параметрам. Прежде всего – по типу добавляемых в почву элементов. То есть они могут предназначаться для внесения минеральных или органических компонентов.

Машины для удобрения подразделяются по своим функциям. Они могут помогать:

  • перемешивать;
  • мельчить;
  • транспортировать удобрения.

Разбрасыватели удобрений вносят в почву подкормки в таких формах:

  • пылеобразные;
  • в гранулах;
  • навозные составы;
  • жидкие растворы.

В зависимости от особенностей крепления подобные машины бывают:

  1. Самоходными. Такая техника работает автономно, не требует подсоединения к прочим машинам.
  2. Прицепные – их крепят к трактору.
  3. Полуприцепные машины. Они могут крепиться к машинам или работать самостоятельно.
  4. Навесные. Вешаются к другим сельскохозяйственным машинам.

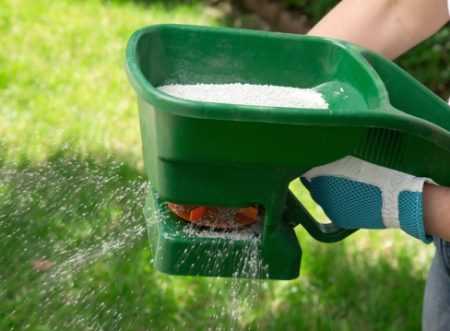

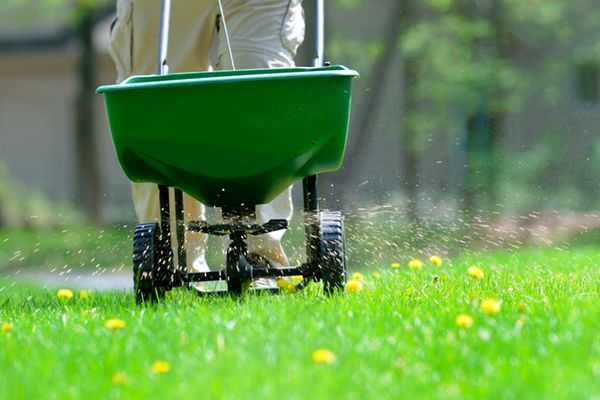

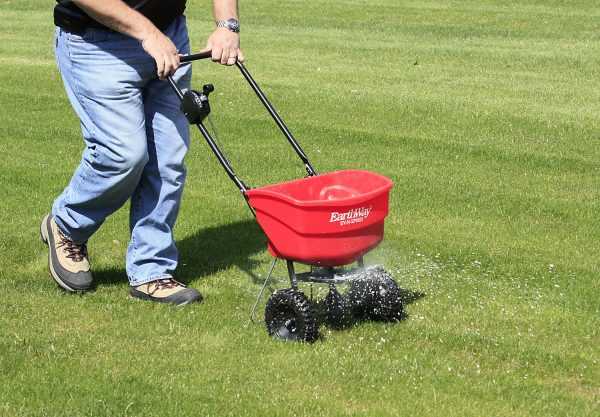

  5. Ручного типа. Такие разбрасыватели подходят для небольших участков.

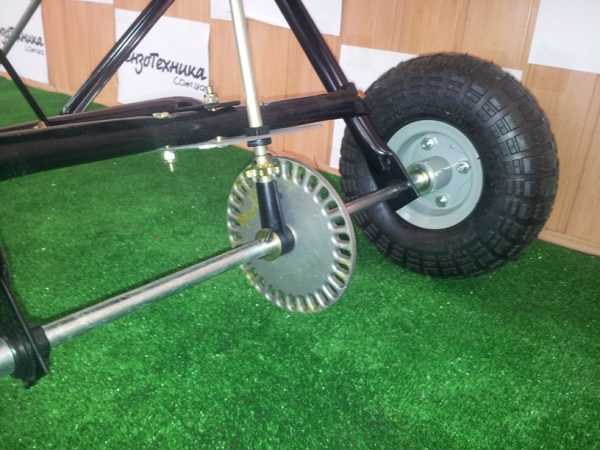

Разбрасыватели удобрений ручного типа часто фермеры изготавливают самостоятельно. В их основе – телега или тачка. А работает техника по центробежному, пневматическому или маятниковому типу.

Достоинства и недостатки

У любой техники есть свои плюсы и минусы. К достоинствам подобных агрегатов можно отнести:

  • быстрый темп доставки питательных составов;
  • способность обработать обширные территории;
  • экономия времени при внесении удобрений;
  • равномерное покрытие участка питательными смесями больших объемов;
  • внесение составов только во время движения агрегата;
  • в некоторых моделях есть функция регулировки вносимых удобрений;
  • возможность использовать и для других сельскохозяйственных целей – например, для разбрасывания семян.

К недостаткам относят высокую стоимость агрегатов. Фермеры, в чьем распоряжении небольшие участки, предпочитают создавать разбрасыватели своими руками.

Для обработки больших площадей стоит приобрести профессиональное оборудование в специализированном магазине. Разнообразие моделей позволяет выбрать вариант, необходимый для обработки конкретной территории. Стоимость такой техники окупится за несколько лет.

Рассмотрим наиболее популярных производителей.

Rauch

Эта немецкая компания производит разбрасыватели прицепные и самоходные. Они отличаются легкостью в применении и надежностью в эксплуатации.

Производитель использует только высококачественные ресурсы для производства своей техники. Агрегаты отличаются бесперебойной работой, позволяют точно вносить необходимые дозировки удобрений, что предотвращает передозировки при использовании подкормок.

Kuhn

Это французская компания, предлагающая разные модели разбрасывателей. Среди них: Easypread, Protwin Slinger, Prospread. Все модели снабжены функцией для бокового и заднего разбрасывания питательных смесей.

Преимуществами этой французской техники специалисты считают равномерность внесения составов и точность в дозировании.

Производитель разрабатывает поощрительные меры для своих постоянных клиентов. Если правила эксплуатации техники не нарушаются, сроки сервисного обслуживания увеличиваются. В некоторых образцах имеется гидравлический поршень-толкатель, отсутствуют лишние элементы вроде цепей.

Bogballe

Датский производитель, предлагающий простые и удобные агрегаты. Во всех устройствах минимальное количество регулировок. Оператор может одной рукояткой установить нужные параметры.

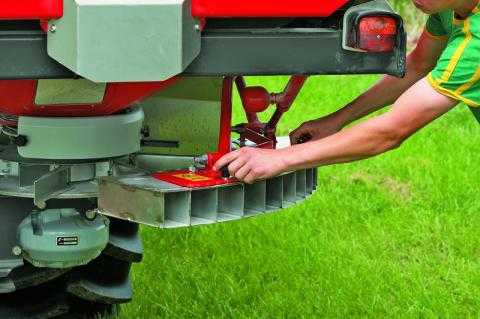

Диски агрегата вращаются по направлению друг к другу, поэтому поле обрабатывается удобрениями равномерно. У лопаток устройства оригинальная форма.

С помощью агрегатов этой фирмы питательные вещества можно вносить и по центру, и по краям поля. Фильтрующие сетки не позволяют раскидываться крупным питательным кускам.

Güstrower

Производитель из Германии, выпускающий модели разбрасывателей с рабочей плоскостью значительной ширины. Она может достигать 40 метров. В моделях присутствует функция регулировки разбрасывателя удобрений по вносимым составам. Позволяют применять различные удобрения:

  • рассыпчатые;
  • компостные;
  • жидкие;
  • перегной;
  • в виде комочков;
  • птичий помет.

Техника этой фирмы может работать на участках с выросшими растениями, поскольку траектория полета рассыпаемых веществ довольно высока.

В разбрасывателях присутствует бортовой компьютер, позволяющий выполнить настройку разбрасывателя удобрений, а также система гидравлики.

Unia

Польская фирма, выпускающая агрегаты RSW для внесения различных типов подкормок. Бренд хорошо себя зарекомендовал на российских почвах.

Грузоподъемность агрегатов – от 5,5 до 10 тонн. У некоторых моделей есть колеса достаточной ширины, позволяющие работать на скользкой почве. Благодаря ситу бункер с питательными смесями защищен от посторонних предметов. Диски изготавливаются из высококачественной стали. Ограничитель обеспечивает точность внесения составов.

Amazone

Очень популярная техника в России. Компания имеет 140-летний стаж работы.

Рабочая ширина агрегатов – от 10 до 52 метров. Объем рабочих емкостей – от 1000 до 4200 литров. Все разбрасыватели довольно просты по своему устройству. Они центробежного типа, имеют бункеры для вытяжки без швов и углов, что помогает удобрениям быстро скользить и упрощает процесс очистки техники.

В некоторых моделях есть возможность взвешивания смесей и расчета оптимального количества для конкретной территории. Бортовой компьютер позволяет сделать работу комфортной. Вся техника изготавливается из металлов, устойчивых к коррозии. Особая техника нанесения краски делает верхнее покрытие чрезвычайно устойчивым к любым воздействиям.

Большое количество дилеров облегчает поиск запчастей к технике этой фирмы.

Рассмотрим также конкретные модели агрегатов, применяемых на российских полях.

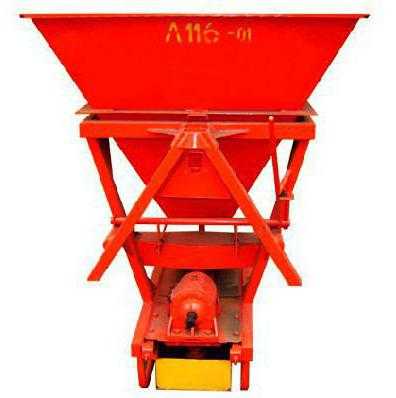

Л-116

Это разбрасыватель минеральных удобрений, применяемый для распределения твердых, а также сыпучих смесей. Конструкция выполнена таким образом, что устройство захватывает площадь шириной 20-24 метра. За час прибор может обработать от 8 до 16 гектар площади.

Л-116 используют для высевания сидератов. Его прицепляют к тракторам от 0,6 класса и более.

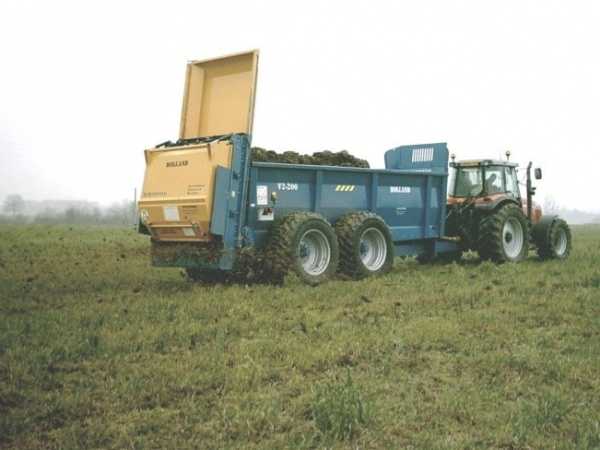

ПРТ-10

Разбрасыватель органических удобрений, который применяют для внесения подкормок и для их перевозки. В качестве сырья можно пускать в ход жидкие и сухие составы.

Он выглядит как прицеп. При включении удобрения попадают на разбрасывающее устройство, транспортер передает их на разбрасывающие части. Как только самосвальная секция освободится, гидросистему отключают.

Дозировка вносимых удобрений регулируется за счет скорости движения транспортера.

Удобрения вносятся на ширину от 5 до 8 метров. Машину обслуживает один тракторист.

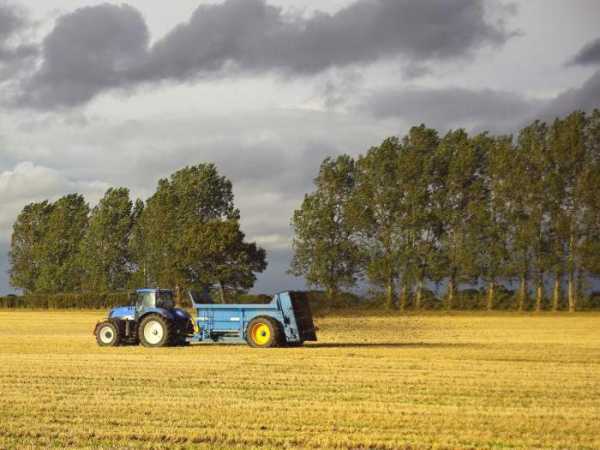

РОУ

Это в основном прицепная техника, которую при отсоединении тракторного вала можно применять как тележку. Модели этой фирмы отличаются высокими производительными характеристиками, они подходят для покрытия больших площадей.

Техника обладает высокой скоростью работы, наиболее удобной шириной разбрасывания – 8 метров, комфортным транспортером для разгрузки составов.

Недостатком агрегатов считается то, что они не могут самостоятельно работать и требуют агрегации с тракторами.

“Фермер-950”

Эта техника сочетает в себе цену и качество. Размеры агрегата не слишком внушительные, но полезный объем равен 940 литрам.

Может распределять удобрения на ширину от 14 до 21 метра.

Конструкция “Фермера-950” обладает прочностью и надежностью. Добавленная гидравлическая заслонка обеспечивает наиболее удобный уровень погрузки и комфортный процесс подачи удобрений.

Есть возможность настройки ширины захвата и дозирования вносимых удобрений. Редуктор не требует техобслуживания. Решетка защищает от попадания лишних предметов.

Данный отечественный агрегат не уступает многим дорогостоящим импортным конструкциям.

РУМ

Эти разбрасыватели, производимые в Нефтекамске, позволяют вносить удобрения в любых стадиях сельскохозяйственной деятельности. Оборудование относится к полуприцепному типу. Их используют для добавления и перевозки минеральных составов. С помощью агрегатов РУМ вносят удобрения в виде порошка, кристаллов и гранул. Удобрения добавляют в землю весной и осенью.

Присутствует функция регулирования объема и плотности питательных составов.

РУН-15Б

Этот навесной разбрасыватель удобрений применяют для внесения навозных или компостных составов. Его агрегатируют с тракторами. Управляет конструкцией тракторист. Машина вносит удобрения на ширину 35 метров.

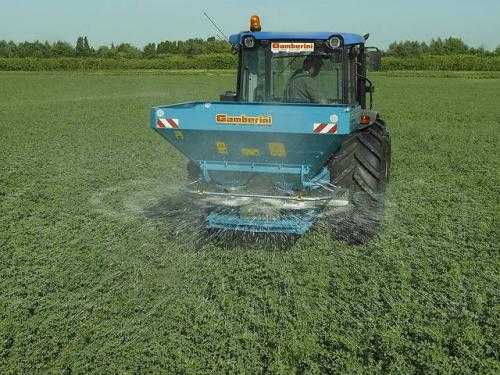

МВУ-900

Это навесной разбрасыватель минеральных удобрений. Конструкция применяется для подкормок растений и для посева культур. Она позволяет раскидать на поверхности гранулы удобрений. После этого их необходимо заделать в почву специальными орудиями. Подобные машины применяются на различных участках, кроме горных районов. Уклон почвы не должен превышать 8 градусов. Машина считается точной, надежной и удобной в эксплуатации.

Как уже было сказано, по типу устройства и принципу работы агрегаты могут быть прицепными и навесными. Все зависит от потребностей фермера и особенностей его сельскохозяйственной деятельности. К прицепным относятся такие модели: ПРТ-7, РОУ-6, МТТ-9, МТУ, LMR PTU-17 и другие. Навесные агрегаты – это: РУН-800, РУМ, RSN 800 и другие.

Прицепные удобнее навесных тем, что после опустошения одного прицепа механизатор прикрепляет следующий и продолжает свою работу.

Самостоятельное изготовление

Опытный фермер может изготовить простейший разбрасыватель удобрений своими руками. Это будет миниатюрная модель. За основу берется садовая тачка. В ее корпусе нужно сделать 11 отверстий и каждое закрыть крутящейся тарелкой. Над каждой тарелкой располагают два сбрасывателя. Двигаясь, колеса будут передавать вращение тарелкам и распределительному валу.

www.syl.ru

Разбрасыватель минеральных удобрений: преимущества

Возделывание земли предполагает ее своевременную подкормку, если мы хотим получать качественные урожаи. Чем больше участок, тем больше времени и сил требует этот процесс. Облегчают фермерам такую работу специальные механизмы: разбрасыватель минеральных удобрений и отдельно разбрасыватель органических удобрений. Многофункциональные агрегаты могут выполнять и другую работу в фермерском хозяйстве.

Виды машин для внесения удобрения

Механизмы, используемые в процессе удобрения почвы, делятся не только по типу вносимых удобрений, у них бывают разные функции. Есть приспособления для смешивания, измельчения, перевозки удобрений. Собственно сам разбрасыватель удобрений может быть создан для внесения только гранулированных или мелкофракционных пылеобразных подкормок. Есть приспособления для навоза или жидких удобрений.

Есть самоходные механизмы, а есть различные по типу присоединения к трактору, который транспортирует их по полю: навесной, прицепной и полуприцепной. На маленькой площади можно использовать ручной разбрасыватель удобрений. Он может быть даже самодельный, выполненный своими руками на основе тачки или тележки. Принцип разбрасывания у них тоже может быть разным: центробежным, маятниковым и пневматическим.

Прямое назначение

Прямое назначение разбрасывателя – минимизация участия человека в тяжелом изнурительном труде по возделыванию земли. Поскольку сельскохозяйственные земли истощаются как минимум 2 раза в году – осенью и весной, аграрии вынуждены вносить удобрения. Лучше, если это будет делать профессиональная техника под руководством человека. На наших полях можно увидеть технику немецкой фирмы Rauch. Разбрасыватели минеральных удобрений этого производителя, самоходные и прицепные, очень надежны. Простота конструкции и использование только качественных материалов обеспечивают длительную бесперебойную работу, точное дозирование и равномерное поступление удобрений в почву по всей рабочей ширине. Эта техника не допускает передозировки или самовольного изменения концентрации с изменением скорости движения или уровня ландшафта.

Машины Prospread, Easypread, Protwin Slinger, производства французской корпорации «Кун» (Kuhn), имеют боковое и заднее устройство выброса. Они обеспечивают аккуратное дозирование и равномерность внесения подкормок в почву. У них есть модели с гидравлическим поршнем-толкателем, конструкции которых обходятся без цепей, то есть лишних движущих деталей. Этот французский производитель поощряет своих клиентов продлением сервисного обслуживания при условии правильной эксплуатации техники.

Агрегаты датской торговой марки Bogballe очень просты в работе, потому что у них минимальное количество регулировок. Норма разбрасывания устанавливается движением одной рукоятки. Диски при разбрасывании удобрений вращаются навстречу друг другу, эта особенность вместе со специальной формой лопаток обеспечивает необходимую равномерность покрытия площади. Машины обеспечивают идеальное распределение смесей у границ поля, а не только в его середине. Бункер оснащен сетками для просеивания, что исключает попадания комков или слишком крупных фракций на поле.



Немецкая компания Güstrower предлагает модели с большой шириной рабочей площади – до 40 м. Они очень рационально с немецкой бережливостью относятся к дорогим подкормкам. Их можно настроить на равномерное разбрасывание разного количества удобрительных смесей: от 40 до 16000 кг на 1 га. Удобрения можно использовать самые разные: сыпучие, комковатые, перегной, птичий помет, компост. Высокая траектория полета позволяет работать не только на незасеянном поле, а даже среди подросших растений. Есть специальные устройства, позволяющие работать среди рядов овощей. Гидравлика приводит в действие диски, бортовой компьютер общается на 3 языках – немецком, английском, русском.

Не только сыпучие химические вещества, но и компост, навоз, птичий помет, известь, костную муку, торф может разбрасывать техника польской фирмы Unia. Грузоподъемность обеспечивается от 5,5 до 10 тон. Модель Tytan 18 имеет широкие колеса, которые упрощают работу на мокром скользком поле. Маятниковые разбрасыватели норвежского производителя Kverneland хорошо известны во всем мире. Производятся они на заводе в Нидерландах, как и более традиционные дисковые. У них имеются электронные системы контроля, для управления совсем не нужно покидать кабину трактора, а специальный корректирующий дачник обеспечивает равномерность работы на холмах, как на равнине.

Самый известный производитель сельскохозяйственной техники фирма Amazone тоже выпускает много моделей распределителей удобрений.

Они характеризуются рабочей шириной от 10 до 52 м, объемом бункеров от 1000 до 4200 л. Некоторые модели обладают возможностью взвешивания смесей и определения оптимальной нормы. Для всей техники разработан универсальный компьютер с разными полезными функциями.

Видео «Принцип работы устройства»

В данном видео можно увидеть, как работает устройство и в чем заключается его принцип.

Преимущества и недостатки

Основным преимуществом такой техники является возможность внесения подкормок на больших участках, быстрая перевозка и распределение по полю нескольких тонн (или нескольких десятков тонн) необходимых растениям удобрений. Это совершенно невозможно сделать ручным способом. Механические разбрасыватели минеральных удобрений равномерно распределяют смесь по полю. Разбрасывание подкормок осуществляется только во время движения транспорта, будь это ручная, самоходная или прицепленная к трактору модель. Самые продвинутые модели можно программировать, чтобы разные участки получали необходимую именно им концентрацию удобрений. Агрегаты могут использоваться не только по прямому назначению. Они помогут засеять поле, разбросать песок, другие сыпучие материалы.

Основным недостатком можно считать цену таких устройств. Поэтому некоторые мастера пытаются сделать ручной разбрасыватель своими руками. Такой самодельный агрегат может справиться с небольшими участками, но в большом фермерском хозяйстве лучше иметь механизм от хорошей фирмы – производителя. Среди многообразия моделей и производителей можно выбрать именно такой, который отлично справится с работой в вашем хозяйстве, даже если его окупаемость растянется на несколько лет.

Устройство

Ручное устройство приходится толкать по полю, что не очень удобно. Навесной разбрасыватель представляет собой металлическую раму, прикрепленную к трактору кронштейнами. Прицеп с удобрениями крепится к раме сзади. На раме установлен бункер с двумя дисками, они вращаются благодаря валу трактора, центробежная сила заставляет удобрения разбрасываться.

Прицепной разбрасыватель удобрений оборудован специальным бункером. В нем находится шнек, движение которого обуславливает перемещение смеси. Скоростью работы шнека можно управлять, это позволяет регулировать поток удобрительной смеси в зависимости от требуемой концентрации на разных участках. Иногда дополнительно устанавливаются ограничительная пластина, защитный тент, контейнер для сортировки вещества. Самоходный разбрызгиватель обычно используется для внесения жидких органических подкормок. Он оборудован двумя консолями из дюралюминиевых труб, на которых расположены специальные головки, которые и производят разбрызгивание.

Примитивный ручной разбрасыватель (сеялка) может быть самодельным. Его основу составляют ящик и два ходовых колеса. В ящике проделывают 11 отверстий, закрывают их вращающимися тарелками. Над тарелками располагают по 2 сбрасывателя, можно еще присоединить ворошитель. При движении колес вращение подается на тарелки, на вал сбрасывателя и ворошителя. Такая самодельная конструкция заставляет удобрения из ящика попадать на вращающиеся тарелки, а с них – на землю с относительной равномерностью.

Видео «Ручное устройство для сада и огорода»

Видео-обзор на ручной разбрасыватель, который можно использовать даже в небольшом огороде или саду.

plodovie.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
