Что такое ратрак | Журнал Популярная Механика

Эти машины хорошо знакомы всем, кто хоть раз катался на горных лыжах. Именно они первыми выходят на склон, чтобы разгрести напыленный снежными пушками снег или привести его в порядок после дня интенсивного катания. Знакомьтесь — икона горнолыжников, снегоуплотнительная машина, больше известная в России как ратрак.

Мы выезжаем на горнолыжный склон спортивного парка «Волен» в подмосковной Яхроме, и я скептически смотрю на напыленный пушками снег. Склон похож на местность после бомбардировки: кучи снега высотой в  полтора человеческих роста разбросаны то  здесь, то там. «Работы, наверное, на неделю?» - спрашиваю я. «Какая еще неделя? - удивляется оператор ратрака Алексей Маляров. — Сейчас часа за два все разровняем, а после того как снег осядет — отфрезеруем. К вечеру склон уже откроется для катания».

«Технология довольно сложная, - объясняет «Популярной механике» руководитель службы подготовки склонов спортивного парка «Волен» Владимир Марин  - Достаточно прокатиться по склону несколько раз — и половина свежевыпавшего снега окажется у  его подножия. Снег (желательно искусственный) обязательно нужно уплотнить, и делается это в  несколько этапов. Сначала, после напыления пушками, его разравнивают, основной инструмент для этого  - отвал. Затем выжидают несколько часов, чтобы снег осел. Во  второй раз ратраки выезжают на склон, чтобы окончательно выровнять, уплотнить и отфрезеровать снег, после чего ему опять нужно дать осесть. Лишь по окончании всех этих процедур склон можно открывать для катания».

На широкую ногу

Ратрак — машина достаточно тяжелая, но давление ее на снежную поверхность невелико  - порядка 0,05 кг/см2. Дело в том, что машина снабжена широченными гусеницами, состоящими из параллельных армированных резиновых лент, к которым присоединены мощные поперечные планки - грунтозацепы (а   на некоторых моделях и шипы  - для работы на обледенелых участках). Ажурная  конструкция несколько напоминает движитель Неждановского, хотя на самом деле это именно классический гусеничный движитель с  катками, роль которых выполняют пневматические колеса. Гидравлическая трансмиссия с дизельной силовой установкой вращает несколько приводных помп. Проходимость у ратрака просто невероятная — гусеницы практически не проскальзывают, и ратрак может подниматься по склону крутизной в 45−50 градусов (не процентов!). Правда, для покорения крутых склонов придется воспользоваться гидравлической лебедкой, которая тянет трос синхронно с движением гусениц.

Несмотря на внешнее сходство с  бульдозером, управляется ратрак совсем иначе. Его отвал имеет множество степеней свободы, что позволяет не только разравнивать снег, но и строить сложные сооружения для парков. Но возможности этой машины, конечно, не безграничны — для сооружения пайпа требуется специальная дугообразная фреза, которая навешивается на переднюю часть ратрака. Задняя фреза — тоже достаточно гибкий инструмент, в  зависимости от модели она может состоять из нескольких частей, а -иногда на нее навешиваются также лыжепрокладчики для создания лыжни. Усилие, заглубление, направление и скорость вращения фрезы регулируются оператором в  зависимости от внешних условий (тип  снега, температура) и требований к трассе.

Основные органы управления — рулевые рычаги или штурвал (1), контролирующий движение гусениц, и педаль акселератора (2). Команды с рычагов и педали поступают в компьютер, который и управляет всеми системами, статус отображается на экране (3). Джойстик под правую руку (4) управляет отвалом. Этот инструмент позволяет не только срезать бугры и разравнивать трассу, но и придавать снежной поверхности произвольную форму с буквально ювелирной точностью. На некоторых машинах на джойстике располагаются клавиши управления самыми распространенными функциями (5). Основная работа ратраков начинается после закрытия склонов, поэтому машины снабжаются несколькими комплектами мощных фар, управляемыми с панели (6).

Что в имени тебе моем?

Основные производители ратраков в  мире - это Prinoth (Италия), Kassbohrer (торговая марка PistenBully, Германия), Bombardier (Канада) и  OHARA (Япония). Само слово «ратрак», ставшее в русском языке нарицательным, происходит от торговой марки Ratrac (позднее Ratrak) - именно так назывался модельный ряд компании Thiokol/DMC/LMC. В английском языке подобные машины обозначаются термином snowcat, который происходит от торговой марки Sno-Cat. Такое название носили модели орегонской компании Tucker Sno-Cat Corporation, доминировавшие на рынке снежных вездеходов с конца 1940-х до  1960-х годов.

Статья «Первый на склоне» опубликована в журнале «Популярная механика» (№3, Март 2011).

www.popmech.ru

Первый советский ратрак — DRIVE2

Ратрак, или снегоуплотнительная машина — незаменимый помощник при подготовке горнолыжных склонов и трасс для беговых лыж. В настоящее время абсолютное большинство техники, используемой на территории бывшего СССР — импортного производства. Мало кто знает, что 30 лет назад в нашей стране уже делали свои собственные ратраки. Эти практически уже утраченные страницы нашей истории я и хочу вам показать.

Все началось в городе Львов в семидесятых годах прошлого века с человека по имени Валерий Дмитриевич Сырцов. Работая конструктором и увлекаясь горными лыжами, инженер начал у себя дома самостоятельно проектировать снегоуплотнительную машину, которая позволила бы готовить склоны не только в его родных Карпатах, но и по всему союзу — на Кавказе, за Уралом…

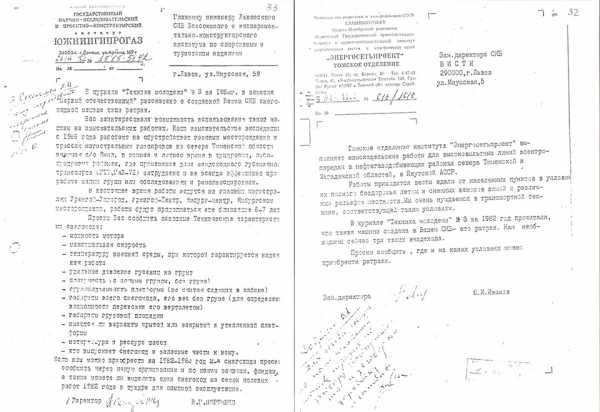

Но одних эскизов и даже чертежей было недостаточно. Как запустить производство? В советское время это было возможно только после решения правительства. Сырцову удалось донести информацию о своих разработках до руководства Комитета по физической культуре и спорту при Совете Министров СССР (Спорткомитет СССР).

В те годы эта организация полностью контролировала все, связанное со спортом в стране — от руководства физическим воспитанием в стране, до проведения соревнований, от координации планов производства спортивных товаров до строительства спортивных сооружений. Другими словами, ни один товар спортивного назначения не мог бы появиться на свет без одобрения Спорткомитета.

В Спорткомитете идея и напор конструктора понравились. Львовскому ГСКБ по автопогрузчикам, в котором работал Сырцов, было предложено внести эту тему в производственный план. Но руководителям ГСКБ эта идея не понравилась. Усилия Сырцова позволили преодолеть и эту стену.

В 1979 году по указанию Спорткомитета в Львове был открыт конструкторский отдел московского института ВИСТИ — Всесоюзного проектно-технологического и экспериментально-конструкторского института по спортивным и туристским изделиям. Сырцов получил реальное поле для реализации своих идей, хотя на первых порах за красивой вывеской скрывался простой подвал. Впрочем, скоро Сырцов и команда добились строительства опытного производства и инженерного корпуса. Так было создано СКБ "Спортмаш", амбициозной целью которого было разработать и построить советский ратрак, не уступающий лучшим мировым аналогам.

Это была непростая задача. Неправ тот, кто считает, что ратрак — это просто снежный трактор. Чтобы понять это, достаточно просто прочесть эту заметку из журнала "Техника молодежи" за 1979 год, в которой описан ратрак Pisten Bully.

Резинометаллические гусеницы с широкими алюминиевыми лезвиями, гидростатическая трансмиссия с двумя насосами, снежная фреза… И все это — при сохранении относительно небольшого веса самой машины. Но все эти трудности не пугали советских инженеров.

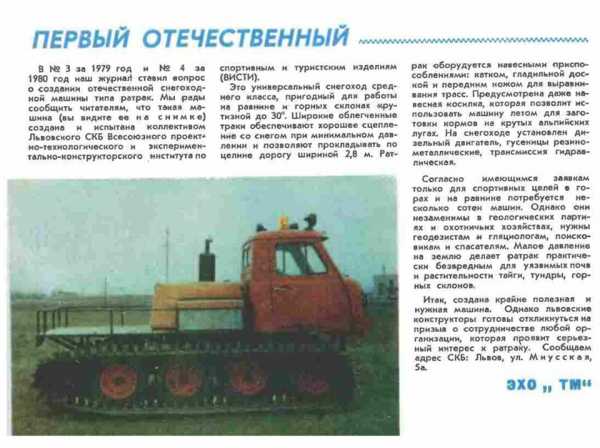

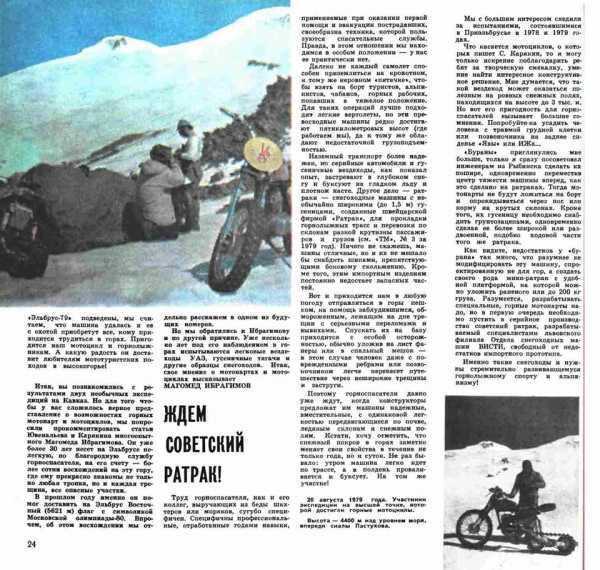

Пресса поддерживала команду Сырцова. "Ждем советский ратрак!" — пишет "Техника молодежи" в 1980 году. Но до реального воплощения идеи было далеко…

"Прежде чем начать общее проектирование, мы совместно с рядом НИИ разработали специальные шины, алюминиевые грунтозацепы, специальные резино-тканевые ленты для гусениц, с заводом КАМАЗ доработали двигатель." — говорит Сырцов. "Разработали гидростатическую трансмиссию, технологию изготовления кабины из стеклопластика, применили сварку трением и многое другое."

В своей работе инженеры столкнулись с очевидными трудностями, характерными для любого опытного производства в советское время. Комплектующие отпускались только по разнарядкам, отсутствовала возможность выбора двигателей, гидроузлов и так далее.

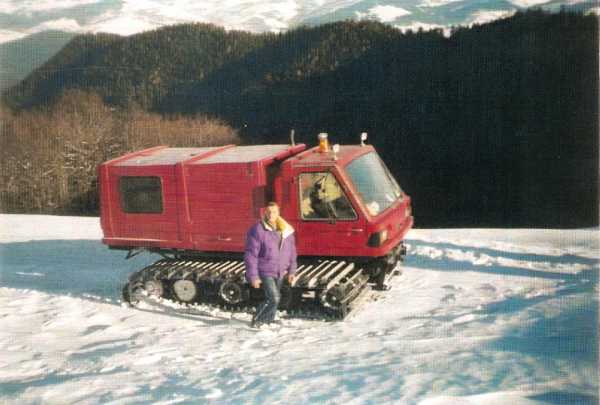

Поэтому первый ратрак из Львова (и первый в СССР!) был не очень похож на красивые западные ратраки.

Но, несмотря на кабину от "головастика" "УАЗ", начинка была по тем временам современной — гидравлическая трансмиссия, дизельный двигатель, резинометаллические гусеницы, разработан отвал и фреза с гидроприводом.

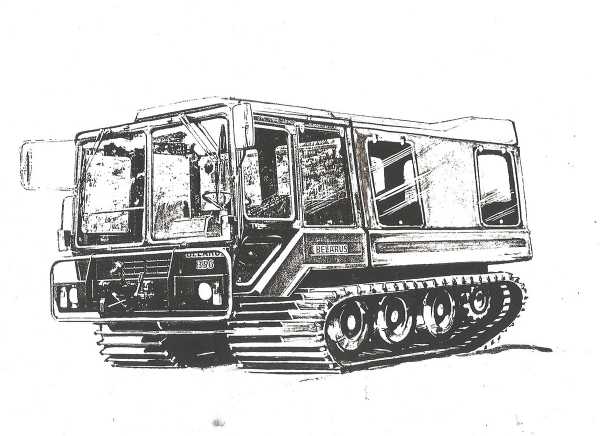

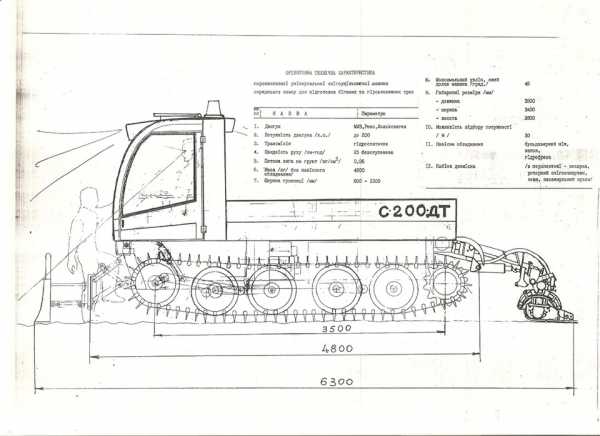

В течение восьмидесятых годов львовскими инженерами были разработаны три типа ратраков.

Тяжёлая машина - для подготовки горных трасс со специальным двигателем КАМАЗ, развивающим 220 л.с. Все узлы машины были отечественными. Средняя — универсальная, с двигателем Д-80 минского завода (80-100 л.с.) и легкая — для прокладки трасс для беговых лыж, с 60-ти сильным двигателем "Дойц".

Сырцов не скрывает, что при создании своих машин он изучал опыт зарубежных фирм, в частности "Кассборер". Поэтому неудивительно, что львовские машины напоминали Pisten Bully даже внешне. Но только команде советских инженеров было известно, каких усилий стоило создать подобную машину в Советском союзе, да еще малыми силами…

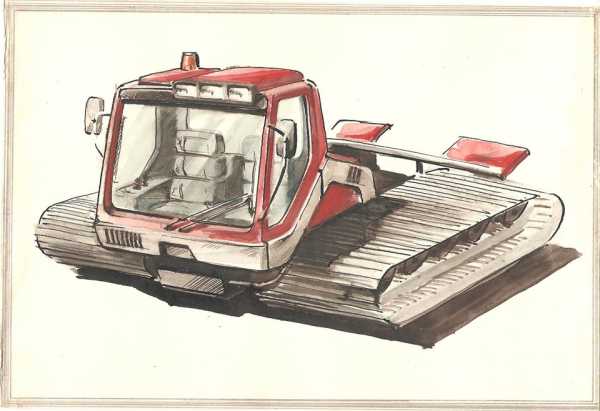

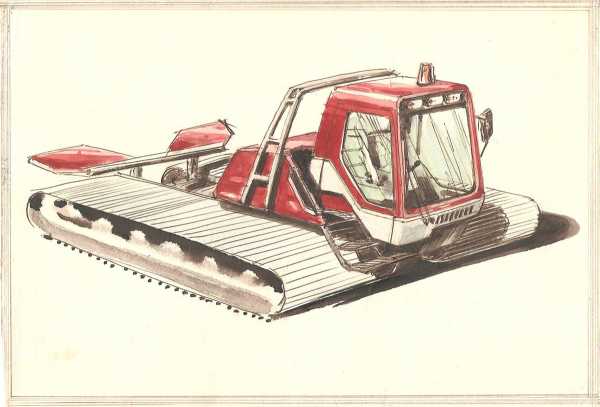

Тем временем в СКБ разрабатывались новые перспективные модели ратраков ПБ-100 и ПБ-200.

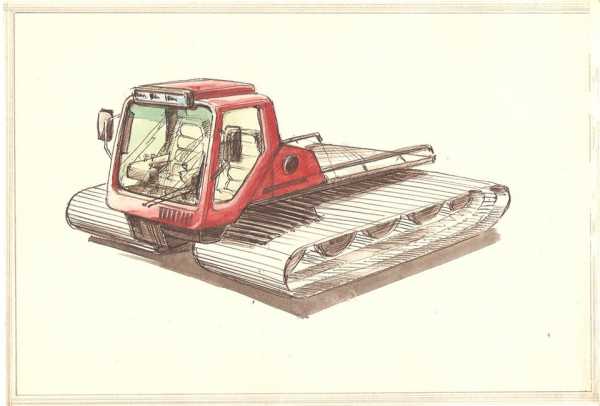

Более современные конструкции были выполнены в объёме дизайнерских проработок.

За время работы СКБ СПОРТМАШ было изготовлено до 40 снегоуплотнительных машин разных типов, кроме лёгкой.

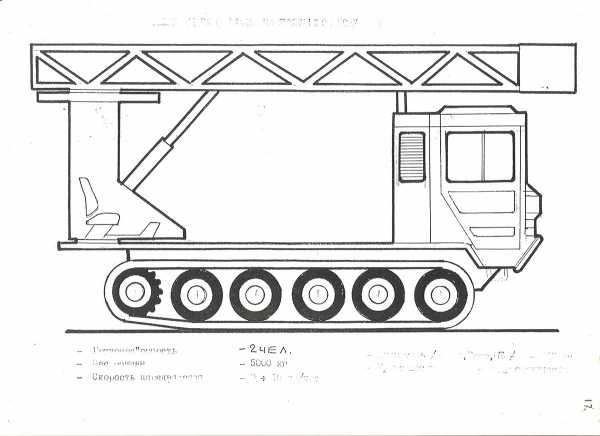

Также планировалось создание на базе ратраков транспортных средств для нужд народного хозяйства, особенно для северных районов, для строительства ЛЭП, прокладки трубопроводов и так далее. Эти работы были выполнены в объёме эскизных проектов.

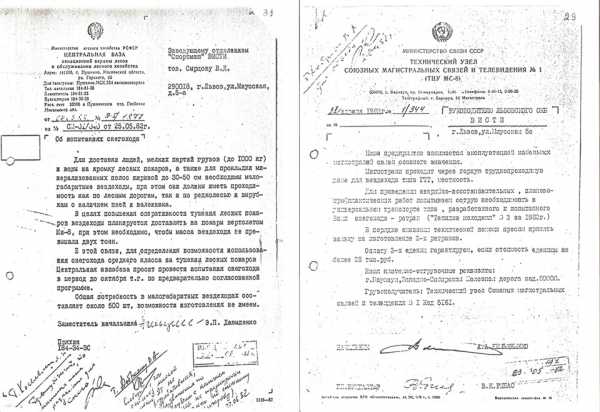

Интерес к данной технике со стороны нефтяников, пожарных, и т.д. был огромен, и выражался в сотнях машин. Примечательно, что большинство узнало о ратраке из уже упомянутого номера "Техники молодежи" за март 1982 года.

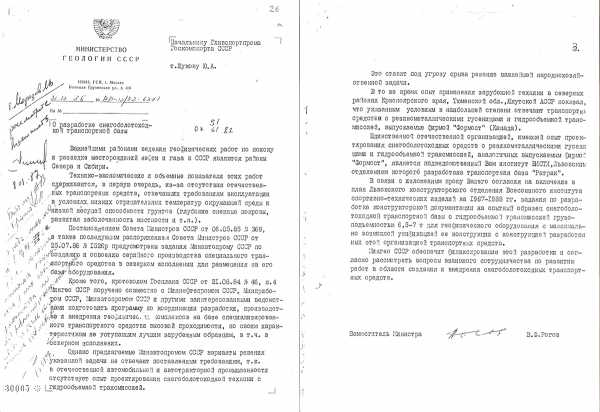

Идею поддерживало и министерство геологии, отмечающее отсуствие отечественных аналогов разработок Сырцова.

Казалось бы, это прекрасный шанс! Но увы, этим планам не суждено было сбыться…

Наступили девяностые годы. Организация была продана, коллектив уволен, оборудование ликвидировано, конструкторско-технологическая документация — опыт тяжелейшей десятилетней работы — оказалась никому не нужна. Из четырех десятков выпущенных машин, на ходу осталось всего несколько единиц. Например, одна из машин работает в Карпатах, еще одна — на Камчатке.

Однако 76-ти летний Валерий Дмитриевич не теряет веры в дело всей своей жизни.

"Возобновление вышеуказанной тематики возможно и полезно как Украине, так и России. Особенно при политике импортозамещения. " — говорит Сырцов. "Для этого необходимо решить вопрос финансирования и определения организации — разработчика техдокументации и предприятие-производитель. При этом можно воспользоваться поддержкой высоких руководителей, катающихся на лыжах. .

По словам инженера, у него сохранилась и часть документации по ратракам, и команда единомышленников. А это значит, что у команды энтузиастов еще есть хоть и призрачный, но шанс, что их многолетний опыт проектирования снегоуплотнительной техники еще будет востребован.

Текст: Артем Ачкасов, фото из личного архива В.Д. Сырцова. Автор выражает благодарность Алексею Миронову из компании Supersnow за предоставленные материалы и возможность создания этого материала.

www.drive2.ru

Ратрак — Википедия РУ

Ратрак с кунгом для перевозки пассажиров.

Ратра́к — специальное транспортное средство на гусеничном ходу, используемое для подготовки горнолыжных склонов и лыжных трасс.

[1] Также ратраки могут использоваться для транспортировки грузов, перевозки людей, а также при спасательных работах в соответствующей местности. [2]

Устройство

В основе ратрака лежит конструкция трелёвочного трактора, адаптированная для работы в суровых зимних условиях. Самоходное шасси ратрака снабжено широкими гусеницами, шириной более метра. Такие широкие гусеницы дают хорошую устойчивость на крутых склонах и небольшое давление на снег, порядка 50–60 г/см² (5–6 кН/м²).

Ратраки изготавливаются из лёгких материалов, имеют утеплённую кабину и остекление с возможностью панорамного обзора, как правило, оборудованы отвалом бульдозерного типа, но могут иметь и другие конфигурации.

Галерея

  • Переднее и заднее крепление навесного оборудования.

  • Ратрак с грузовой платформой.

  • Характерный ребристый след на снегу, оставляемый ратраком.

История

Наименование «Ратрак» происходит от названия первой машины этого типа, продававшейся в Европе в 1960-е годы. Изначально это были американские машины фирм «Thiokol» и «LMC» и продаваемые под торговой маркой «Ratrac». В 1990-е годы конечная буква «с» была заменена на «k» и машина стала называться «Ratrak».

Современное производство

Основными производителями этого вида техники являются итальянская компания «Prinoth», канадская компания «Bombardier», немецкая «Kässbohrer Geländefahrzeug AG», выпускающая ратраки под торговой маркой «PistenBully». В Северной Америке класс этих машин известен под названием «snow cat», в Европе чаще употребляется термин «piste machine» (машина для подготовки лыжной трассы). Ратраки могут использоваться не только для утрамбовки снега, но и для формирования различных профилей с помощью специального навесного оборудования.

Примечания

http-wikipediya.ru

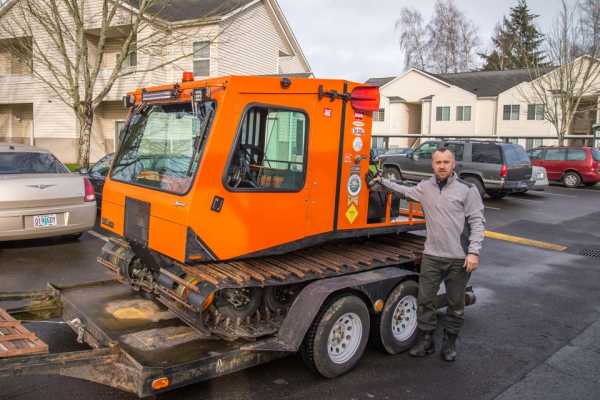

Фото / Видео после реставрации — бортжурнал DMC 1450 Thiokol SuperImp ратрак Ратрак

ФОТО И ВИДЕО

PicasaWeb.google.com/nikorlov — онлайн альбом с фото реставрации кому интересно

немного о проделанной работе:

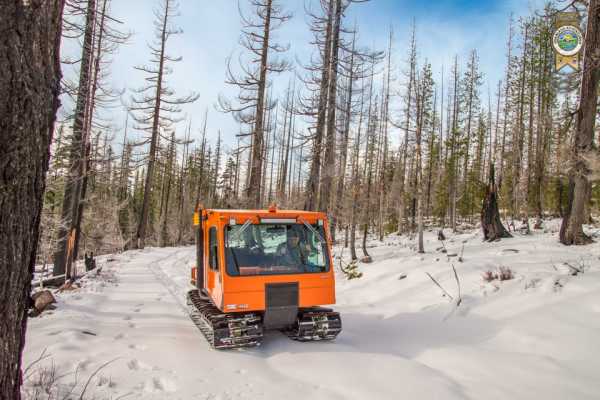

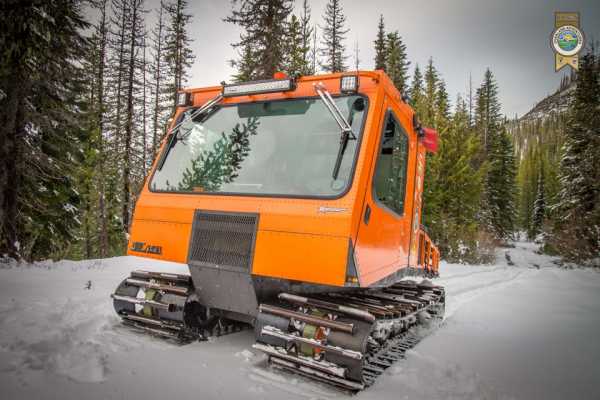

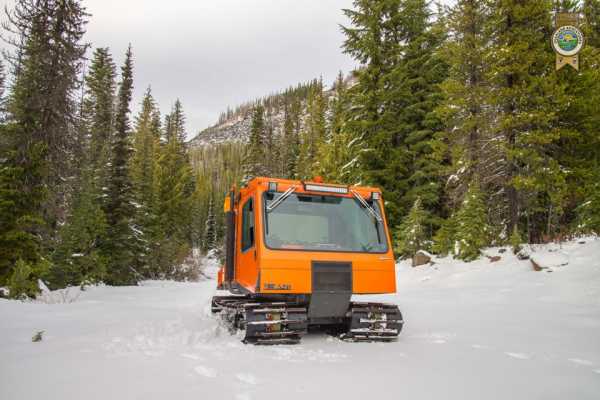

В оригинале — 80х годов DMC 1450 snowcat (ратрак снегоход вездеход).

Весь процесс примерно 4 месяца с начала работы, рама прошла пескоструй, все было перекрашено.
Мотор прошел общий кап.ремонт, единственное что не трогал — поршневую, т.к. все было и так идеально.
заменили сальники/прокладки и все остальное что связано с возрастом +30 лет этой техники.

Далее, кабина прошла глобальные изменения в стиле "как хотелось бы ее видеть с моей точки зрения" отталкиваясь личного опыта.

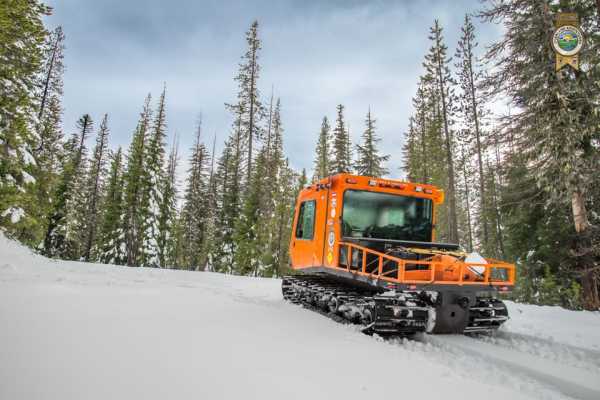

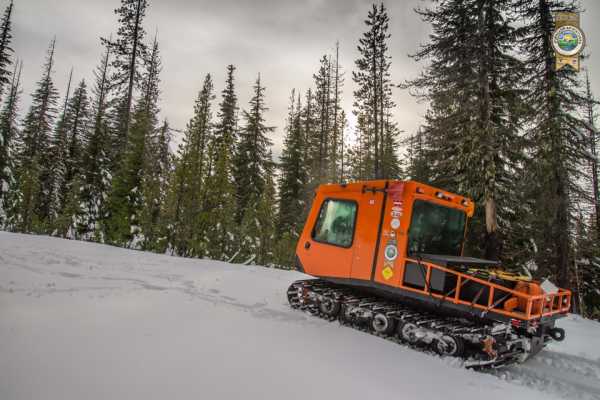

Кабина была сварена/собрана из алюминия, с расчетами нужных комфортов, интегрирована защита в случае переворота (видно на 4й фото, так же это и есть та "черная" полоса между 2мя частями данной кабины).

В планах на будущее возможно будет так же собрана задняя кабина под рассчет на еще 6х пассажиров.

Далее — все как есть на фото…

Аппарат рассчитан ТОЛЬКО для снега (т.е. не планируется его использовать по болотам и т.п.)
Мотор 3.3л. линейная шестёрка, с 3х ступенчатой коробкой автоматом, рулевая система способом торможения дифференциала заднего моста (тормозные колодки в масле заднего моста, примерно 20л масла).

Грузоподьемность чуть больше тонны
Тянуть груз до 2т.

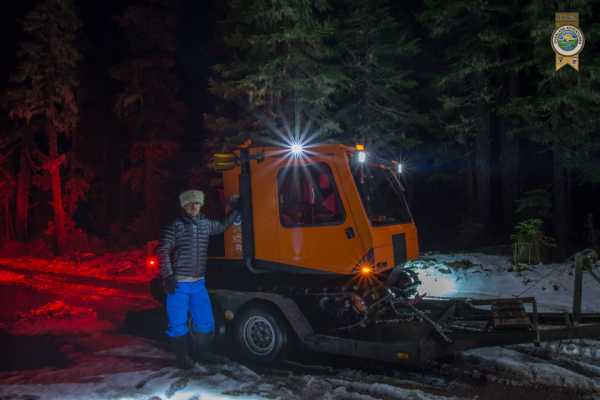

Свет LED покругу — Rigid Industries
