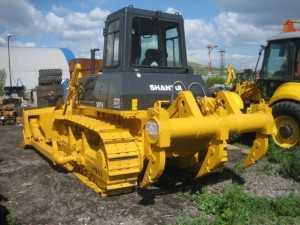

Современный бульдозер Shantui SD16 на гусеничной платформе

Бульдозер Shantui SD16 – разработка китайской компании Shantri, который представляет собой трактор среднего класса тяжести на гусеничной платформе. Соответствуя стандартам качества, безопасности и комфорта, оснащенная современными рабочими системами, данная машина хорошо зарекомендовала себя и востребована многими предприятиями на рынке.

Особенности производства

Компания выпускает данную технику по аналогии с бульдозером KOMATSU D65, созданного японской фирмой KOMATSU. На бульдозер SD16 могут устанавливаться различные двигатели, которые выпускают кампании Weichai и Shanghai. При производстве машин используются износостойкие материалы, способные выдерживать большие нагрузки. Также, на бульдозер устанавливают широкие гусеницы, которые обеспечивают машине высокий уровень маневренности. Конструкторы произвели компактную по размерам машину с небольшим весом, сведя давление на поверхность к минимуму, а также предусмотрели и дополнительную защиту моторного отсека. В итоге получилась современная техника, воплотившая передовые технологии производства данного класса машин, которые можно использовать в различных отраслях промышленности.

Конструктивные особенности

Четырехтактный мотор, снабженный водной системой охлаждения, способен долгое время непрерывно функционировать, потребляя при этом немного энергии. Такой двигатель в своем классе на сегодняшний день считается самым экономичным. Базовые агрегаты и узлы, помещенные в моторный отсек, имеют комфортный доступ для проведения диагностики.

Обеспечение максимального контроля основных функций движения машины, возможно благодаря тому, что бульдозер Shantui SD16 технические характеристики которого надежны, имеет высококачественные гидравлические элементы управления, цилиндры и затворы.

Хотя в коробке передач отсутствуют ступени, управлять бульдозером довольно просто, благодаря трансмиссии, которая, не используя сцепление, устанавливает передачи.

Конструкция ходовой части, в которой используются модульные траки, позволяет достаточно удобно производить замену и ремонт, как отдельных траков, так и гусеничной системы в целом.

Широкий обзор, встроенное климатическое оборудование, уникальные изоляционные материалы, удобное водительское кресло, близость органов управления, делают кабину удобной и существенно упрощают работу оператора.

Технические характеристики Shantui SD16

Shantui SD16 выпускается в различных модификациях, которые влияют на его технические характеристики.

Характеристики отвала:

  • призма волочения -4,5 куб.метров;
  • ширина отвала – 3388 мм;
  • максимальное заглубление отвала — 530 мм;
  • эффективность — 225 куб.м. в час;
  • высота отвала — 1149 мм;
  • масса отвала — 2454 кг.

Стоимость обслуживания и расход топлива

Данная техника сконструирована таким образом, что не требуется много времени и сил на ее ремонт. Починить технику можно в полевых условиях благодаря тому, что все узлы сделаны максимально простыми, поэтому Shantui SD16 цена которого не велика, считается одной из наилучших машин. Стоимость обслуживания будет зависеть от вида поломки. Запчасти можно легко заказать у дилера, но некоторых может не быть в наличии, тогда придется ждать заказ из Китая.

Машина имеет качественные комплектующие, так что волноваться о ее частом ремонте не стоит, при правильном и своевременном обслуживании и соблюдении всех правил ТО, она прослужит долгие годы. Также следует отметить и экономичность данной техники. Обладая мощным шестицилиндровым двигателем, норма расхода топлива на бульдозер Shantui SD16 составляет 17,29 литров на 1 час беспрерывной работы.

Покупка и область применения бульдозера Shantui SD16

Данная техника применяется:

  1. при подготовке площадок, для снятия плодородного слоя грунта;
  2. для перемещения грунта;
  3. для разработки неглубоких каналов;
  4. для сооружения насыпей;
  5. для засыпки траншей;
  6. для разравнивания грунта.

У официальных дилеров можно купить бульдозер Shantui SD16 по, сравнительно, недорогой цене. Благодаря оптимальному сочетанию цены с возможностями и характеристиками данной машины, она пользуется большим спросом.

kowsh.ru

Бульдозер SHANTUI SD16 (Шантуй СД16)

Для проведения разных строительных и других подобных работ могут требоваться разные виды тяжелой техники, каждый вид которой имеет свою специализацию. Бульдозер SHANTUI SD16 относится к универсальному сегменту техники, с широким спектром возможностей. Кроме того, трактор обладает многими достоинствами, позволяющими любую работу выполнять быстро и с минимальными энергозатратами. Качество материалов и соединений устройства способно увеличить срок службы до максимального предела.

Описание модели

Данная модель техники разрабатывалась при участии других известных производителей строительной тяжелой техники – Komatsu, а так же Caterpillar. В результате сотрудничества СД-16 получился доступным в нескольких вариациях с выраженной специализацией. Например, модель SD-16 F предназначена для работы в лесу, у нее имеется специальная защита для данных условий. Дополнительные детали – лебедка с диапазоном усилий от 136 кН до 240 КН, а так же башмак с ребордой.

SD-16 L более всего подойдет для работы в болотистой местности. Его отличиями являются небольшой объем отвала, широкий кузов и самое малое давление на грунт. SD-16 C лучше всего подойдет для работы в угольных отвалах и шахтах. Он оборудован большим отвалом, объемом 5 куб. м. и имеет большие размеры. SD-16 R лучше всего приспособлен для расчистки площадок от мусора, его отвал – самый большой по объему, равен 8,3 куб. м., так же он оборудуется специальным башмаком треугольной формы.

Параметры устройства

Бульдозер СД-16 имеет не слишком большие размеры – длина не превышает 514 см, ширина 415 см, а высота равна 313 см. Полная масса агрегата составляет от 14,5 до 18 т. Различия объясняются разными вариантами бульдозера и разным навесным оборудованием. Размер колеи данной техники равен 188 см, максимальная скорость доходит до 9,63 км в час, а движение назад может быть возможным со скоростью 12,53 км в час. Наименьший радиус поворота устройства равен 470 см.

На агрегат устанавливается двигатель 4-тактного вида, работающий на дизельном топливе и имеющий объем 9,72 л и производительность, равную 160 л. с. Цилиндры в нем располагаются вертикально, так же имеется система прямого впрыска топлива. Производитель двигателя может быть либо Shangchai, либо Steyr. В первом случае модель силовой установки используется C6121, во втором — WD615T-3A. Но независимо от этого, их технические характеристики являются идентичными. Расход топлива данным устройством характеризуется величиной, равной 214 г/кВт/час.

Особенностью данных двигателей можно назвать установленный демпфер, защищающий от засорений, а так же повышающий надежность. Оба вида силовых установок отлично зарекомендовали себя при работе бульдозеров и иной тяжелой техники, они расходуют мало топлива, производительны и долговечны, к тому же малошумные.

Достоинства СД-16

Для упрощения работы и продления срока эксплуатации, на бульдозере были использованы специальные технологии, делающие работу с ним простой и производительной. Например, для устойчивости и улучшения проходимости были увеличены размеры гусениц, что дало большую площадь контакта.

Так же используется много катков, общим числом в 14 штук, это предотвращает опрокидывание при работе даже на более крутых склонах. Наличие демпфера способно увеличить время работы агрегата от перерыва до перерыва, сам двигатель выполнен из качественных составляющих, он надежен в работе и прочен. Вместе с двигателем устанавливается специальная бесступенчатая трансмиссия, переключать режимы которой можно, не прибегая к сцеплению. Система управления бульдозером работает так, что не составит труда для оператора, как на прямом, так и на обратном ходу. Все компоненты управления расположены удобно.

Другими достоинствами устройства является наличие эргономичной кабины с круговым обзором и удобным местом для водителя, с отличной изоляцией. Так же особенностью считаются компактность вкупе с большой площадью контакта с грунтом, что позволяет создавать малое давление на грунт. Комплектация бульдозера включает отвал и рыхлитель, способный работать даже со сложными и особо прочными видами грунта.

Цена модели Шантуй СД-16 примерно равна 90 тыс. долл. Более старые модели можно приобрести дешевле. Сходными по характеристикам моделями являются такие устройства, как Т-170 и KomatsuD65.

sibskam.ru

Бульдозер SHANTUI SD16

Опубликовано avp_admin в Чт, 05/24/2012 — 15:59

Уточните цену по телефону:

Стоимость указана с учетом доставки в Центрально-Черноземный регион России.

Цена включает трехстоечный рыхлитель. Срок поставки — 15 дней

Произведенные в Китае бульдозеры марки SHANTUI позиционируются как аналоги бульдозеров японского производства KOMATSU.

Ходовая часть бульдозеров SD-16 действительно абсолютно идентична японским бульдозерам D-65.

Гидромеханическая коробка передач, применяемая на данных бульдозерах, значительно упрощает процесс движения и управления машиной. Необходимо выбрать только максимальные обороты двигателя, а далее с помощью педали деселератора и рычагов руления можно довольно легко двигаться на бульдозере в любом направлении, выполняя при этом необходимые рабочие функции: планировка грунта, толкание грунта, рыхление почвы, очистка дорог.

Рабочее место оператора выполнено удобно, позволяет находиться в кабине довольно продолжительное время. Рычаги управления движением находятся с левой стороны, размещены максимально удобно для постоянного воздействия на них. С противоположной стороны, под правой рукой расположены рычаги управления отвалом и рыхлителем. Приводятся в движение плавно, без больших усилий. Гидромеханическая коробка передач с механическим управлением в совокупности с механическим управлением тормозов и фрикционов позволяет очень четко и с высокой точностью выполнять все операции. Создается впечатление, что управляешь не многотонной махиной, а игрушечным бульдозером, который преодолевает все препятствия легко и непринужденно, выполняя при этом свои рабочие функции.

В техническом обслуживании китайские бульдозеры удобны. Не требуется большого количества специальных приспособлений для проведения ТО.

Большинство фильтрующих элементов находятся в удобном для замены месте. Сливные и заправочные горловины систем бульдозера расположены достаточно удобно для использования.

При обслуживании не требуется большой набор инструмента. Весь инструмент, необходимый для проведения ТО, имеется в ЗИПе, который поставляется с машиной с завода.

Максимально упрощен выбор эксплуатационных материалов. Так, во всех системах бульдозера используется один и тот же тип масла — моторное. Это исключает возможность неправильного применения смазки в той или иной системе бульдозера.

Рабочая масса бульдозера, кг

17034

Давление на грунт, МПа

0,067

Минимальный дорожный просвет, мм

400

Минимальный радиус поворота, м

с прямым отвалом: 4,7

с поворотным отвалом: 4,5

с U-образным отвалом: 4,9

Работа при уклоне, °

30

Двигатель

Колея гусеничного хода, мм

1880

Модель двигателя

Steyr WD615TI-3A



Тип двигателя

водяного охлаждения, рядный, четырёхтактный дизельный, с непосредственным (прямым) впрыском

Номинальная мощность

120 кВт (160 л.с.)

Номинальная частота вращения коленчатого вала, об/мин

1850

Диаметр цилиндра и ход поршня, мм

126 × 130

Рабочий объём, л

9,726

Минимальный удельный расход топлива, г/кВт·ч

214

Максимальный крутящий момент,  Н·м

764

Система трансмиссии

Гидротрансформатор

трёхэлементный, одноступенчатый, однофазный

Трансмиссия

планетарная передача, с сервоприводом переключения, принудительная смазка

Главный привод

спирально-зубчатая коническая передача, одноступенчатый редуктор, барботажная смазка (смазка разбрызгиванием)

Муфта поворота

работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически разделяемая, взаимосвязанная с тормозом муфты рулевого механизма

Тормоз муфты поворота

работающий в масляной ванне, плавающий ленточного типа, управляемый с помощью педали с гидроусилителем

Бортовая передача

двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием)

Скорость хода

Вперёд, км/ч

3,29/5,28/9,63

Назад, км/ч

4,28/7,59/12,53

Ходовая часть

Тип

подвеска с балансирным брусом

Число поддерживающих катков (с каждой стороны)

2 шт.

Число опорных катков (с каждой стороны)

6 шт.

Гусеничная лента

гусеница в сборе с башмаками, башмаки с одинарным грунтозацепом

Ширина башмаков гусеничной ленты, мм

510

Шаг гусеничной ленты, мм

203,2

Гидравлическая система

Максимальное давление, МПа

14

Тип насоса

шестерённый

Подача (величина потока нагнетания), л/мин

243

Рабочие цилиндры

2 шт. диаметром 110 мм

Прямой отвал

Призма волочения, куб.м

4,5

Эффективность

225 куб.м/час (теоретическое значение 40 м)

Ширина отвала, мм

3388

Высота отвала, мм

1149

Максимальное заглубление отвала, мм

540

Максимальная регулировка перекоса, мм

400

Рыхлитель

Максимальная глубина рыхления трёхстоечным рыхлителем, мм

572

Максимальная высота подъёма рыхлителя над землёй, мм

592

Масса трёхстоечного рыхлителя, кг

1710

www.avp-group.su

Нормы расхода топлива на бульдозеры

Для поиска норм расхода топлива на странице нажмите Ctrl + F и введите название интересующей марки автомобиля.

Обязательные (О) / Рекомендуемые (Р)Марка, модельДвигательНорма рахода, л/маш.-час
ОCaterpillar D5K XL CAT 3046T (77)
планировка грунтов II — III  13,3 Д
категории
ОCaterpillar D5N XLCaterpillar 3126B
планировка грунтов I — II категории  15,8 Д
ОCaterpillar D6 rxl-149
планировка грунтов I — II категории  16,5 Д
ОCaterpillar D6N XL Caterpillar-C6.6
  Acert (112)
планировка грунтов I — II категории  17,2 Д
ОCaterpillar D6RIIICaterpillar C9 STD
 -136
планировка грунтов I — II категории  16,0 Д
планировка грунтов III — IV  19,4 Д
категории
РCaterpillar D6T CAT C9 (138)
планировка грунтов I — II категории  19,5 Д
работа с рыхлителем  24,3 Д
ОCaterpillar D6T CAT C9 (138)
планировка грунтов II — III  20,9 Д
категории
ОCaterpillar D6T LGP Caterpillar C9
 -149
планировка грунтов II — III  24,4 Д
категории
РCaterpillar D7H CAT (172)
работа с рыхлителем  32,0 Д
ОDohg Fang Hong YTO T80 LR4105ZG52 (60)
планировка грунтов I — II категории  5,7 Д
планировка грунтов III категории  7,6 Д
ОDongFangHong LR4105ZG52 (60)
перемещение грунтов  9,5 Д
ОDressta TD-15M Cummins QSC 8.3
планировка грунтов I — II категории-142 23,8 Д
ОDT140B Shanghai
  6135AK-10 (114)
планировка грунтов I — II категории  6,7 Д
ОKomatsu D355A-3ТКУБ.М-8486.10-02
 -287
разработка и перемещение грунтов I —  49,5 Д
II категории
разработка и перемещение грунтов  57,0 Д
III — IV категории
ОKomatsu D61PX-12 болотоход Komatsu S6D114E
 -112
планировка грунтов I — II категории  12,2 Д
ОKomatsu D65EX-15EOSAA6D114E-3 (154)
планировка грунтов I — II категории  20,3 Д
ОKomatsu D65PX-12 S6D125E-2 (142)
планировка грунтов I — II категории  14,7 Д
ОNew Holland D150B-116
планировка грунтов I — II категории  12,5 Д
ОShantui SD16 Steyr WD615T1-3A
 -122
планировка грунтов I — II категории  10,7 Д
РShantui SD16 Steyr WD615T1-3А
 -122
перемещение грунтов I — II категории  18,4 Д
ОSHANTUI SD16L C6121ZG57 (131)
перемещение глины и песчано-  19,1 Д
гравийной смеси
перемещение отсева  15,8 Д
ОShantui SD23NTZ 855-C280 (169)
планировка грунтов I — II категории  13,9 Д
РShantui SD23NTZ 855-C280 (169)
перемещение грунтов I — II категории  20,5 Д
ОShantui SD32-257
планировка грунтов I — II категории  25,9 Д
ОShantui SD32 Cummins
 NTA855-C360 (235)
работа с рыхлителем  21,3 Д
РА-310П (шасси МТЗ-82.1) Д-243
бульдозер-погрузчик
транспортный режим с прицепом  7,0 Д
2ПТС-4,5
погрузка (разгрузка) и перемещение  4,6 Д
грунтов I — II категории
ОА310П (шасси МТЗ-82П) бульдозер- Д-243
погрузчик
транспортный режим с прицепом  6,7 Д
2ПТС-4,5
транспортный режим с прицепом  7,4 Д
ПСТБ-6
погрузка (разгрузка) и перемещение  4,4 Д
грунтов I — II категории
планировка грунтов I — II категории  4,2 Д
ОБ-10 МБ2В4 Д-180.121-1
планировка грунтов I — II категории  12,1 Д
ОБ-10.0101-1Е Д-180.101-1
планировка грунтов I — II категории  12,1 Д
ОБ-10.1111-12Е Д-180.000-1
планировка грунтов I — II категории  12,1 Д
РБ-10.1111-1Е Д-160
планировка грунтов I — II категории  13,0 Д
РБ-100Cummins 6BTA 5.9-С
 -121
планировка грунтов I — II категории  15,6 Д
ОБ-10М.0111-1В Д-180.101-1
планировка грунтов I — II категории  12,1 Д
планировка грунтов III — IV  13,3 Д
категории
расчистка просеки катком-кусторезом  18,2 Д
521
РБ-10М.0111-1Д Д-180.101-1
планировка грунтов I — II категории  12,7 Д
планировка грунтов II — III категории  14,0 Д
ОБ-10М.0111-1Е Д-180.101-1
планировка грунтов I — II категории  12,1 Д
ОБ-10М.0111-ВН Д-180.101-1
планировка грунтов I — II категории  12,1 Д
планировка грунтов II — III  12,4 Д
категории
ОБ-10М.0111-ВН Д-180.101-1
работа с рыхлителем  13,3 Д
ОБ-10М.0111-ЕН Д-180.101-1
планировка грунтов I — II категории  12,1 Д
планировка грунтов III — IV  13,8 Д
категории
окучивание сыпучих материалов в  18,6 Д
штабель
ОБ-10М.1111-1Е
планировка грунтов I — II категории  12,1 Д
ОБ-10М-0111-1Е Д-180.101-1
перемещение грунтов III — IV  17,1 Д
категории
ОБ-12 ЯМЗ-236 Б-4
перемещение грунтов I — II категории  17,1 Д
ОБ-170-М1.01Е Д-160.01 12,4 Д
ОБ-170М1.01ЕН с рыхлительным Д-180-III-I 12,4 Д
оборудованием при разработке и
перемещении грунта I — II категории
ОБелАЗ-7823 ЯМЗ-8424.10-06
 -312
перемещение щебня и горной массы  32,8 Д
ОБелАЗ-78231 Cummins KTA-19C
перемещение грунтов I — II категории  28,5 Д
РБЛ-750 (шасси МТЗ-82.1) Д-243
бульдозер-погрузчик
транспортный режим  5,5 Д
перемещение грунтов I — II категории  4,6 Д
ОБЛ-750 (шасси МТЗ-82.1) бульдозер- Д-243
погрузчик
транспортный режим с прицепом 2ПТС-5  7,1 Д
ОБЛ-750 бульдозер-погрузчик МТЗ-82П
  (Д-243-486)
транспортный режим  5,2 Д
погрузка (разгрузка) и перемещение  4,4 Д
грузов
подметание щеткой  4,1 Д
сгребание снега отвалом  6,3 Д
РБЛ-750Щ (шасси МТЗ-82.1) Д-243
бульдозер-погрузчик
транспортный режим с прицепом 2ПТС-5  7,5 Д
транспортный режим с прицепом  7,7 Д
ПСЕ-Ф-12,5
перемещение грунтов I — II категории  4,6 Д
РБТ-10М ЯМЗ-238ГМ2-2
перемещение грунтов I — II категории  18,0 Д
РБТ-10С ЯМЗ-238ГМ2-2
перемещение грунтов I — II категории  18,0 Д
ОД-606 СМД-18 7,5 Д
ОДЗ-101, -101-1, -104 А-01М 10,4 Д
ОДЗ-109, -109Б Д-130 11,9 Д
ОДЗ-109, -109Б Д-160 12,6 Д
ОДЗ-110 (А, В) Д-130 11,9 Д
ОДЗ-110А-1 Д-160 12,6 Д
ОДЗ-110А-2 Д-160 12,6 Д
ОДЗ-110В Д-160 12,6 Д
ОДЗ-116В Д-160 12,6 Д
работа с рыхлителем  16,4 Д
ОДЗ-117А Д-160 12,6 Д
работа с рыхлителем  16,4 Д
ОДЗ-126В2 (ДЭТ-250) В-31М2 31,4 Д
работа с рыхлителем  45,6 Д
ОДЗ-129 8-ДВТ-330 25,4 Д
работа с рыхлителем  39,1 Д
РДЗ-130 Д-160
перемещение грунтов I — III категории  12,5 Д
ОДЗ-132-1 В-31М2
планировка грунтов I — II категории  31,4 Д
ОДЗ-133 (шасси МТЗ-80) Д-240 (Д-240Л)
бульдозер-погрузчик
транспортный режим  5,3 Д
погрузка (разгрузка) и перемещение
грунтов I — II категории  4,4 Д
ОДЗ-133 (шасси МТЗ-82.1) бульдозер- Д-243
погрузчик
погрузка (разгрузка) и перемещение  4,6 Д
грунтов I — II категории
сгребание отвалом грунтов  5,8 Д
I — II категории
ОДЗ-133 (шасси МТЗ-920) бульдозер-
погрузчик Д-245
транспортный режим  6,5 Д
погрузка (разгрузка) и перемещение  5,0 Д
грунтов I — II категории
подметание щеткой  6,3 Д
эвакуация автотранспорта  7,2 Д
ОДЗ-133 ЭЦ-40 (шасси МТЗ-82.1) Д-243
бульдозер-экскаватор
транспортный режим  5,5 Д
погрузка грунтов I — II категории  4,6 Д
экскавация грунтов I — II категории  6,6 Д
цепным экскаватором
ОДЗ-133Р2 (шасси МТЗ-82.1) Д-243-202
бульдозер-погрузчик
транспортный режим  5,5 Д
погрузка и перемещение грунтов II —  4,6 Д
III категории
перемещение отвалом грунтов II — III  5,8 Д
категории
подметание щеткой  4,3 Д
ОДЗ-162 (ДТ-75МЛРС2) А-41
планировка грунтов I — II категории  10,0 Д
ОДЗ-162-3 СМД-18Н 8,6 Д
ОДЗ-17 (Д-492А) Д-108М 8,4 Д
РДЗ-170 (шасси Т-170) Д-160
перемещение грунтов I — III категории  13,0 Д
ОДЗ-171 Д-160 11,9 Д
ОДЗ-171.1 Д-160 12,0 Д
ОДЗ-171.1 Д-160.01 12,4 Д
ОДЗ-171.1-03 Д-160 12,4 Д
ОДЗ-171-07 (шасси Т-170.40) Д-160 12,1 Д
ОДЗ-18 (Д-493), -18А Д-108 8,4 Д
ОДЗ-27 (Д-532), -28 Д-130 11,9 Д
работа с рыхлителем  15,4 Д
ОДЗ-27С (Д-532С), -110А, -116 Д-160 12,6 Д
(А, Х, Л, ХЛ), -117
работа с рыхлителем  16,4 Д
ОДЗ-29 (Д-535) СМД-14 6,6 Д
ОДЗ-35 (Д-575) С, А, ДЗ-578 Д-180 12,1 Д
ОДЗ-42 А-41 12,6 Д
ОДЗ-42 РМ-80.10 6,7 Д
ОДЗ-42 СМД-18 7,6 Д
ОДЗ-42Г А-01 11,4 Д
ОДЗ-42Г (ДТ-75) СМД-14 6,6 Д
ОДЗ-43 (Д-607) СМД-14М 6,9 Д
ОДЗ-53 (Д-686), -53С Д-108М 8,4 Д
ОДЗ-54 (Д-687), Д-265 Д-108М 8,4 Д
ОДЗ-54С (Д-687С), 513, 530 Д-108М 8,4 Д
ОДЗ-8 (Д-271) (-А, -М, -К) КДМ-100 8,4 Д
ОДЗ-9 (Д-259) КДМ-100 8,4 Д
ОДЗ-94 (шасси Т-330) ЯМЗ-240НМ-1Б
планировка грунтов II — III  28,7 Д
категории
рыхление грунтов II — III категории  29,9 Д
ОДЗ-94 бульдозер с рыхлителемТ-330, В-400 (279)
планировка грунтов III — IV  39,1 Д
категории
рыхление грунтов III — IV категории  46,4 Д
ОДЗ-94, ДЗ-94С, ДЗ-59 (Д-701) 8ДВТ-300 25,4 Д
работа с рыхлителем  39,1 Д
ОДТ-75 СМД-18 7,5 Д
ОДТ-75ДЕРС2 А-41СИ
планировка грунтов I — II категории  10,0 Д
ОДТ-75ДРС2 А-41И
планировка грунтов I — II категории  10,0 Д
ОДТ-75ДРС4 А-41СИ
планировка грунтов I — II категории  8,1 Д
разработка и перемещение грунтов I —  10,0 Д
II категории
ОДЭМ-103 (шасси МТЗ-82П) Д-243
бульдозер-погрузчик
транспортный режим с прицепом  7,5 Д
2ПТС-5,0
погрузка (разгрузка) и перемещение  4,6 Д
грунтов I — II категории
работа крана-манипулятора F38A.22  4,8 Д
ОДЭТ-250М2Б1Р1 В-31М2 (250) 39,0 Д
ОМК-24 бульдозер-корчеватель Д-160 12,9 Д
ОМП-18-10 Д-160 12,4 Д
ОМП-18-8 бульдозер-корчеватель Д-160 12,9 Д
ОНО-84 (шасси МТЗ-82П) бульдозер- Д-243
погрузчик
погрузка (разгрузка) и перемещение  4,6 Д
грузов
планировка грунтов I — II категории  5,8 Д
ОНО-85 (шасси МТЗ-82УК) бульдозер- Д-243
погрузчик с фрезерной машиной
транспортный режим  5,5 Д
ямочный ремонт асфальтобетонных  5,8 Д
покрытий
ОТ-11.01К2QSB 6,7-C197 (131)
планировка грунтов I — II категории  12,4 Д
планировка грунтов III — IV  16,2 Д
категории с включенным рыхлителем
РТ-11.01К2БР-1-01 QSB 6,7-C197
  (131 kW)
планировка грунтов I — II категории  13,0 Д
планировка грунтов III — IV категории  17,0 Д
с включенным рыхлителем
ОТ-11.01ЯБР-1-01 ЯМЗ-236ДК-7
планировка грунтов I — II категории  12,5 Д
планировка грунтов III — IV  13,4 Д
категории с включенным рыхлителем
ОТ-130 Д-160
планировка грунтов I — II категории  12,6 Д
ОТ-130 Д-160
перемещение грунтов I — II категории  12,1 Д
ОТ-140 Cummins D6114
 -115
перемещение грунтов I — II категории  11,4 Д
РТ-170 Д-160
планировка грунтов I — II категории  13,3 Д
ОТ-170Б Д-160 12,6 Д
ОТ-170М.01 Д-160.01 12,4 Д
ОТ-170М Д-165 14,1 Д
работа с рыхлителем  18,2 Д
ОТ-25.01ИБР-1Iveco F3B13 (330)
перемещение грунтов I — II  27,3 Д
категории
перемещение грунтов III — IV  30,7 Д
категории с включенным рыхлителем
ОТ-25.01К1БР-1 бульдозер гусеничныйCummins QSX15-C440
 -308
перемещение грунтов I — II  29,0 Д
категории
перемещение щебня  43,2 Д
ОТ-25.01ЯБР-1 ЯМЗ-8501.10
перемещение грунтов I — II  30,2 Д
категории
перемещение грунтов III — IV  33,6 Д
категории с включенным рыхлителем
ОТ-330 8ДВТ-330А (270)
разбивка конусов технической соли  23,8 Д
рыхление технической соли  33,3 Д
подготовка площадки  39,9 Д
погрузка и рыхление технической соли  55,1 Д
ОТ-3501ЯБЛ-3 ЯМЗ-850.10 (382)
транспортный режим  85,5 Д
планировка грунтов I — II категории  61,8 Д
ОТМ-10.10 ЯМЗ-238М2
планировка грунтов I — II категории  13,3 Д
ОТС-10 ЯМЗ-236М2-4
разработка и перемещение грунтов I —  13,4 Д
II категории
разработка и перемещение грунтов I —  14,2 Д
II категории с рыхлителем
ОУРБ-171 ЯМЗ-238
планировка грунтов I — II категории  13,9 Д
планировка грунтов III — IV
категории  18,1 Д
ОЭТЦ-165А (шасси МТЗ-82) Д-243-202
бульдозер-погрузчик
транспортный режим  5,5 Д
погрузка грунтов I — II категории  5,8 Д
разработка траншей  8,0 Д

autoputevka.blogspot.com

Технические характеристики гусеничного бульдозера shantui sd16

Двигатель

Модель

STEYR WD10G175E15

Тип

Рядный, 4-тактный, прямой впрыск, турбонаддув, водяное охлаждение

Мощность на маховике, кВт

120

Номинальная скорость вращения, об./мин.

1850

Макс. крутящий момент (при 1400 об./мин.), Нм

764

Количество цилиндров — диаметр х ход, мм

6 — Ø126 x 130

Рабочий объем, л

9.726

Удельный расход топлива, г/кВт*ч

≤214

Метод запуска

Электростартер,  24 В

Трансмиссионная система

Гидротрансформатор

Трёхэлементный, одноступенчатый, однофазный

Трансмиссия

Планетарная передача, с сервоприводом переключения, принудительная смазка

Главный привод

Спирально-зубчатая коническая передача, одноступенчатый редуктор, смазка разбрызгиванием

Муфта поворота

Многодисковая, в масляной ванне, гидравлически разделяемая, взаимосвязанная с тормозом муфты рулевого механизма

Тормоз муфты поворота

Плавающий ленточного типа, в масляной ванне, управляемый с помощью педали с гидроусилителем

Бортовой редуктор

Двухступенчатый цилиндрический редуктор, смазка разбрызгиванием

Скорость передвижения, км/ч

Вперед:



1 передача

3.3

2 передача

5.3

3 передача

9.6

Назад:



1 передача

4.3

2 передача

7.6

3 передача

12.5

Ходовая часть

Ведущая звездочка

Сегментная

Натяжение гусениц

Гидравлически регулируемое

Опорных катков, на сторону

6

Несущих катков, на сторону

2

Кол-во башмаков, на сторону

38

* Во всех катках используются самоустанавливающиеся уплотнения.

Гусеницы

Тип гусениц

Гусеница в сборе с башмаками, башмаки с одинарным грунтозацепом

Тип шасси

Подвеска с балансирным брусом

Шаг гусеницы, мм

203.2

Ширина башмака, мм

510

Дорожный просвет, мм

400

Колея, мм

1880

Давление на грунт, МПа

0.067

Гидравлическая система рабочего оборудования

Рабочее давление, МПа

14

Интенсивность нагнетания (при 1800 об./мин.),л/мин

243

Нагнетатель

Шестерённый насос

Кол-во рабочих цилиндров — диаметр, мм

2 — ø110

Позиции клапана

Поднять, держать, опустить, вхолостую

Рабочее оборудование

Тип отвала

Прямой отвал

Угловой отвал

U-образный отвал

Габаритные размеры, длина х ширина х высота, мм

6366×3388×3100

6366×3970×3100

6366×3556×3100

Эксплуатационная масса, кг

17000

Преодолеваемый уклон, °

30

Габариты отвала, ширина x высота, мм

3388×1149

3970×1090

3556×1120

Макс. глубина среза, мм

530

540

530

Призма волочения, м³

4.5

4.4

5.0

Макс. регулировка перекоса, мм

400

Рыхлитель

трехзубый

Кабина

cтандартная с ROPS

Кондиционер

есть

Боковая защита двигателя

есть

Система прогрева двигателя

есть

ЗИП

есть

refdb.ru

Технические характеристики гусеничного бульдозера shantui sd16


Технические характеристики гусеничного бульдозера SHANTUI SD16

Гусеничный бульдозер применяется для послойной разработки и перемещения грунтов I…IV категорий, а также предварительно разрыхленных скальных и мерзлых грунтов.

С помощью бульдозера SHANTUI SD16 выполняют планировку строительных площадок, возведение насыпей, разработку выемок и котлованов, нарезку террас на косогорах, разравнивание грунта, отсыпаемого другими машинами, копание траншей под фундаменты и коммуникации, засыпку рвов, ям, траншей, котлованов и пазух фундаментов зданий, расчистку территорий от снега, камней, кустарника, пней, мелких деревьев и строительного мусора и т.п.

Широкое использование гусеничного бульдозера SHANTUI SD16 в строительном производстве определяется простотой его конструкции, надежностью и экономичностью в эксплуатации, высокой производительностью, мобильностью и универсальностью.

Бульдозер SHANTUI SD16 оснащается шестигранной кабиной, что значительно увеличивает зону видимости оператора, а специальный изолирующий материал понижает шум и вибрацию. Эргономично расположенные системы управления двигателем, ходом и педаль тормоза позволяют оператору легко и удобно управлять бульдозером.


Двигатель

Модель

^

Тип

Рядный, 4-тактный, прямой впрыск, турбонаддув, водяное охлаждение

^

120

Номинальная скорость вращения, об./мин.

1850

^

764

Количество цилиндров — диаметр х ход, мм

6 — Ø126 x 130

Рабочий объем, л

9.726

^

≤214

Метод запуска

Электростартер,  24 В

^

Гидротрансформатор

Трёхэлементный, одноступенчатый, однофазный

Трансмиссия

Планетарная передача, с сервоприводом переключения, принудительная смазка

^

Спирально-зубчатая коническая передача, одноступенчатый редуктор, смазка разбрызгиванием

^

Многодисковая, в масляной ванне, гидравлически разделяемая, взаимосвязанная с тормозом муфты рулевого механизма

^

Плавающий ленточного типа, в масляной ванне, управляемый с помощью педали с гидроусилителем

^

Двухступенчатый цилиндрический редуктор, смазка разбрызгиванием

^

Вперед:



1 передача

3.3

2 передача

5.3

3 передача

9.6

Назад:



1 передача

4.3

2 передача

7.6

3 передача

12.5

^

Ведущая звездочка

Сегментная

^

Гидравлически регулируемое

Опорных катков, на сторону

6

^

2

Кол-во башмаков, на сторону

38

* Во всех катках используются самоустанавливающиеся уплотнения.

Гусеницы

^

Гусеница в сборе с башмаками, башмаки с одинарным грунтозацепом

^

Подвеска с балансирным брусом

Шаг гусеницы, мм

203.2

Ширина башмака, мм

510

Дорожный просвет, мм

400

Колея, мм

1880

^

0.067

Гидравлическая система рабочего оборудования

^

14

Интенсивность нагнетания (при 1800 об./мин.),л/мин

243

Нагнетатель

Шестерённый насос

^

2 — ø110

^

Поднять, держать, опустить, вхолостую

^

Тип отвала

Прямой отвал

^

U-образный отвал

^

6366×3388×3100

6366×3970×3100

6366×3556×3100

^

17000

Преодолеваемый уклон, °

30

^

3388×1149

3970×1090

3556×1120

^

530

540

530

Призма волочения, м³

4.5

4.4

5.0

Макс. регулировка перекоса, мм

400

Рыхлитель

трехзубый

Кабина

cтандартная с ROPS

Кондиционер

есть

Боковая защита двигателя

есть

Система прогрева двигателя

есть

ЗИП

есть



do.gendocs.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
