ГАЗ-33081 Садко Двигатель Расход топлива Объем бака Грузоподъемность Экологический класс

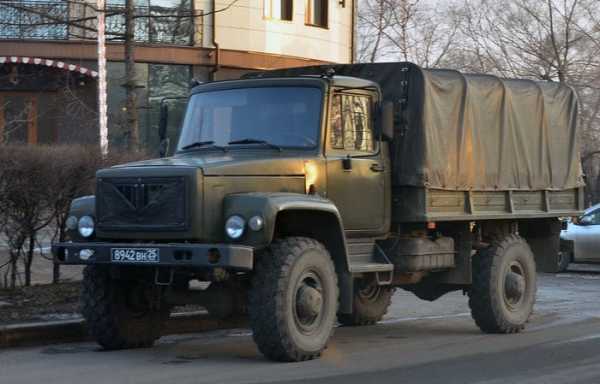

ГАЗ-3308 «Садко», грузовой бортовой полноприводный автомобиль 2,5-тонного класса. Первый экземпляр сошел с конвейера ГАЗа в 1996. Автомобиль повышенной проходимости ГАЗ-33097 «Садко» был призван сменить ГАЗ-66-40. Грузовик получил кабину модели ГАЗ-3309, а также 116-сильный дизельный двигатель рабочим объемом 4,75 л с турбонаддувом, ведущие мосты и трансмиссию полноприводной армейской машины ГАЗ-66-40.

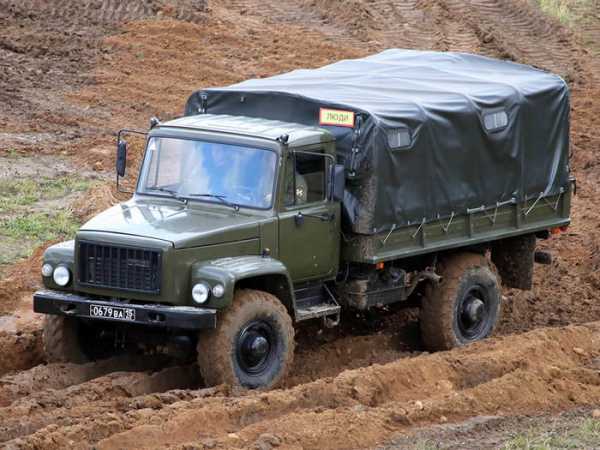

ГАЗ-3308 Садко — видео езды по бездорожью

Автомобиль оснащается пятиступенчатой синхронизированной коробкой передач и раздаточной коробкой, гидроусилителем рулевого управления, двухконтурной тормозной системой с сигнализацией неисправностей рабочих контуров. Благодаря наличию межколесных дифференциалов повышенного трения, ГАЗ-3308 «Садко» может преодолевать серьезные препятствия. Шины радиальной конструкции, обладающие низким сопротивлением качению, повысили топливную экономичность. На 100 км пути при скорости 60 км/ч расходуется 11,5 л дизельного топлива.

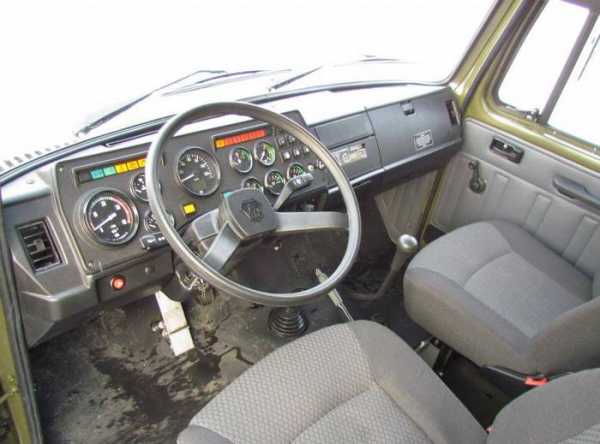

В салоне предусмотрены раздельные регулируемые анатомические сиденья и травмобезопасная панель приборов. Наличие тахометра позволяет контролировать момент переключения скоростей. За счет мягкой обивки дверей и внутренних панелей кабины достигнут высокий уровень шумоизоляции, а высокоэффективная система вентиляции и отопления позволяет поддерживать оптимальный микроклимат.

Грузовик ГАЗ-3308 «Садко» предназначен под монтаж военной техники и вооружения, для перевозки людей и грузов, а также для буксировки различных прицепных систем. На автомобиль установлена современная кабина капотного типа с большой площадью остекления и удобно размещенными рычагами управления. Капотная компоновка грузовика повышает выживаемость экипажа машины при наезде ее на пехотную мину — двигатель служит для экипажа своеобразным щитом. Дорожный просвет составляет 315 мм. Максимальная скорость автомобиля — 90 км/ч.

В августе 1997 на 3-ем Российском международном автомобильном салоне в Москве был представлен ГАЗ-3308 «Садко-Спорт» — спортивный вариант для кроссовых автопробегов. Автомобиль занял первое место в группе «4х4» на соревнованиях по трак-триалу.

Технические характеристики ГАЗ-33081 Садко

— Колесная формула: 4х4
— Количество мест: 2 чел.

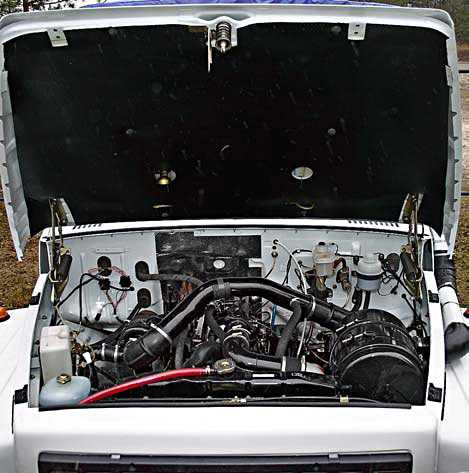

Двигатель ГАЗ-33081 Садко

ММЗ Д-245.7. Дизельный, 4-х тактный с турбонаддувом, ГУР и компрессором системы тормозов
— Рабочий объем двигателя: 4,75 л.
— Номинальная мощность, кВт (л.с.): 92,2 (125,4) при 2200 об/мин
— Максимальный крутящий момент, Н*м (кгсм): 417 (42,5) при 1100-2100 об/мин

Расход топлива ГАЗ-33081 Садко

— Расход топлива при движении со скоростью 60 км/ч, л/100км: 13,5
— Расход топлива при движении со скоростью 80 км/ч, л/100км: 17

Экологический класс ГАЗ-33081 Садко

— Евро-2 (с 2013-го — Д-245.7Е4 экологического класса Евро-4)

Максимальная скорость ГАЗ-33081 Садко

— 90 км/час

Коробка переключения передач: 5МКПП

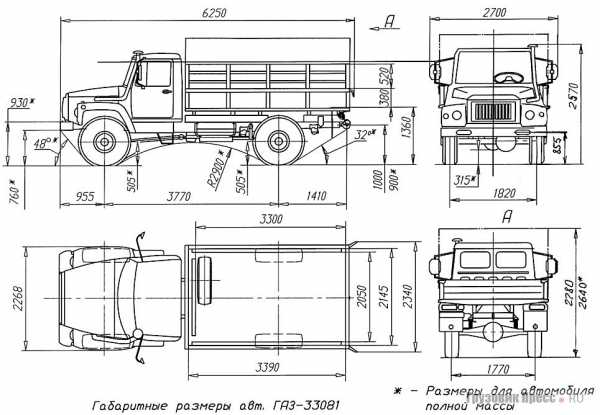

Габаритные размеры ГАЗ-33081 Садко

— длина: 6250 (6515 с лебедкой) мм
— ширина по кабине: 2340 мм
— высота по кабине: 2570 мм
— высота по тенту: 2780 мм
— Колея передних колес: 1820 мм
— Колея задних колес (между серединами сдвоенных шин): 1770 мм
— Дорожный просвет (под картером заднего моста при полной массе): 315 мм
— База: 3770 мм

Вес ГАЗ-33081 Садко

— Полная масса, кг: 6350 (6540 с лебедкой)
— Масса снаряженного автомобиля, кг: 4100 (4290 с лебедкой)

Емкость бака ГАЗ-33081 Садко

— 105 литров

Грузоподъёмность ГАЗ-33081 Садко

— 2000 кг.

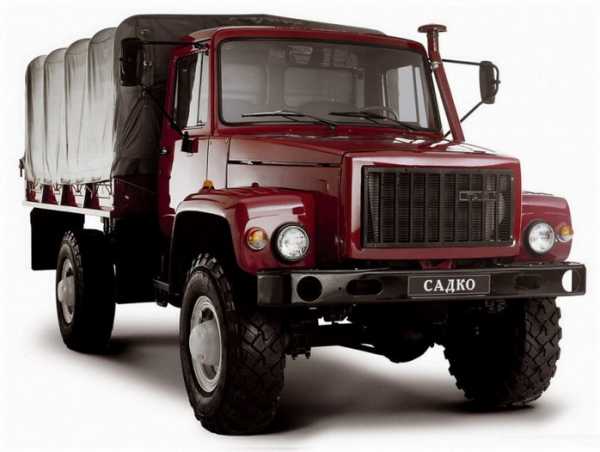

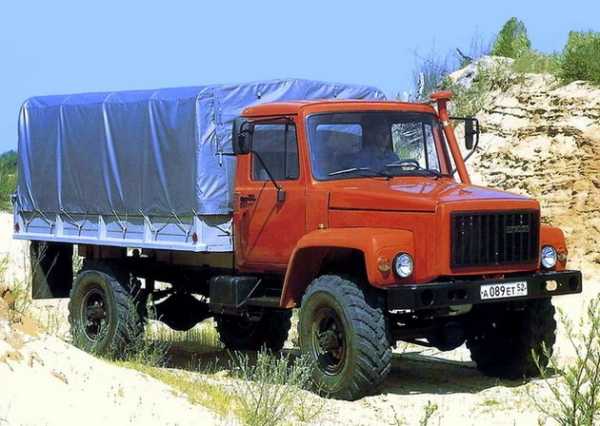

Фото ГАЗ-33081 Садко



ГАЗ-3308 Садко с надстройкой American LaFrance

Похожие материалы

Load More…
Добавить комментарий

mir-automoto.ru

Техническая характеристика автомобилей Садко ГАЗ-3308 и ГАЗ-33081

Модель Д-245.7 Е2 ЗМЗ-5231
Тип Дизельный, 4-тактный, с турбонаддувом, охлаждением наддувочного воздуха, жидкостного охлаждения Бензиновый, 4-тактный карбюраторный, жидкостного охлаждения
Число и расположение цилиндров 4, вертикальное в ряд 8, V-образное
Порядок работы цилиндров 1–3–4–2 1–5–4–2–6–3–7–8
Направление вращения коленчатого вала Правое
Диаметр цилиндра и ход поршня, мм 110×125 92×88
Рабочий объем, л 4,75 4,67
Степень сжатия 17 7,6
Номинальная мощность нетто, кВт (л. с), не менее:
при частоте вращения коленчатого вала 2400 мин-1 86,2 (117,2)
при частоте вращения коленчатого вала 3200 мин-1 83 (112,8)
Максимальный крутящий момент нетто, Н*м (кгс*м):
при частоте вращения коленчатого вала 1300–1600 мин-1 413 (42)
при частоте вращения коленчатого вала 2200–2250 мин-1 290 (29,5)
Минимальная устойчивая частота вращения коленчатого вала на холостом ходу, мин-1 800 600
Система вентиляции Открытая Закрытая
Топливный насос высокого давления (ТНВД) Рядный, 4-плунжерный, золотникового типа, 773–20.05Э2 со всережимным регулятором оборотов, подкачивающим насосом и электромагнитом останова
Топливоподкачивающий насос Плунжерного типа для ручной и автоматической подкачки топлива
Форсунки ФДМ-22; 455.1112010–50 или 172.1112010–11.01 закрытого типа; давление начала впрыска 27,0-1,2 МПа (240 кгс/см2)
Карбюратор К-135Г, двухкамерный, балансированный, с падающим потоком
Ограничитель частоты вращения Пневмоцентробежного типа
Подогрев рабочей смеси Жидкостный
Топливные фильтры:
— грубой очистки Фильтр-отстойник с сетчатым фильтрующим элементом Фильтр-отстойник с щелевым фильтрующим элементом
— тонкой очистки Неразборный, с фильтрующим бумажным элементом
Воздушный фильтр Сухого типа, с бумажным сменным фильтрующим элементом, сигнализатором предельной засоренности Сухого типа, с бумажным сменным фильтрующим элементом, с регулируемой подачей воздуха
Система смазки Комбинированная, под давлением и разбрызгиванием
Масляный радиатор Полнопоточный, включен постоянно или жидкостно-масляный теплообменник, встроенный в двигатель Неполнопоточный, отключаемый
Масляный фильтр Неразборный, с бумажным фильтрующим элементом Полнопоточный, со сменным фильтрующим элементом
Система охлаждения Жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости, с расширительным бачком
Антитоксичные системы Нейтрализатор-глушитель с кислородным датчиком
  Система вентиляции картерных газов открытая Система вентиляции картерных газов закрытая, с принудительным отсосом газов
Система наддува Газотурбинная, с одним турбокомпрессором С14–179–01 или ТКР6.1, с радиальной центростремительной турбиной, центробежным компрессором и воздушным охладителем наддувочного воздуха трубчато-пластинчатого типа
Свечи накаливания 11720720 ф.АЕТ, Словения

gazavtomir.ru

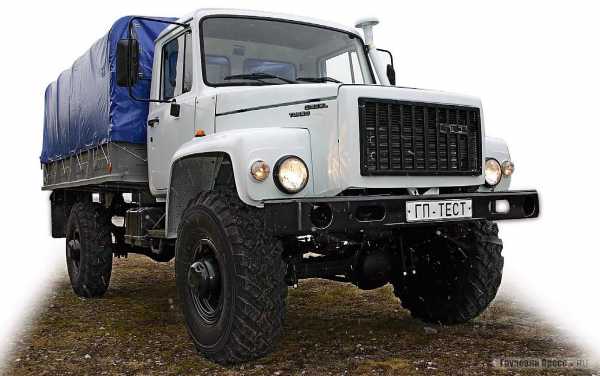

ГАЗ Садко (ГАЗ-3308) — цена, технические характеристики, фото и видео

Этот автомобиль, сошедший с конвейера горьковского автозавода в 1996 году, стал ответом на запросы промышленности в грузовом полноприводном транспортном средстве повышенной проходимости, которое бы обладало современным уровнем эксплуатационного комфорта.

ГАЗ Садко

Раньше эта ниша была занята легендарным ГАЗ-66, но, будучи разработанным в далеком 1964 году, этот вездеход перестал удовлетворять современным требованиям гражданских, а также военных потребителей. ГАЗ Садко оставил себе все наилучшее, чем славился его предшественник последней модификации ГАЗ 66-40, а именно:

  • коробка передач;
  • раздаточная коробка;
  • мосты и колеса;
  • грузовая платформа.

Кабина, управление и рама новой машине досталась от модели ГАЗ 3309, в результате чего горьковский производитель достиг хорошей совместимости по узлам и деталям с другими среднетоннажными моделями своего производства. Первоначально новому детищу присвоили производственный индекс ГАЗ 33097, но в декабре 1997 года эта машина получила собственное имя «Садко», а также отраслевой индекс 3308.

Автомобиль Садко имеет три основных варианта исполнения:

  • Стандартный – укомплектован односкатными шинами размером 12R18, грузоподъемность – 2 тонны.
  • Военный – отличается односкатными шинами размером 12R20, снабженными системой поддержки и регулировки давления воздуха, грузоподъемностью 2,3 тонны, а также лебедкой.
  • Гражданский – оснащен двухскатными шинами размером 8,25R20, грузоподъемность – 4 тонны.

Основные технические характеристики двигателей

Вездеход «Садко» комплектуется как бензиновым, так и дизельным силовым агрегатом. В качестве первых применяются двигатели ЗМЗ-513 или ЗМЗ-5233. Оба двигателя карбюраторные жидкостного охлаждения.

  • Номинальная мощность ЗМЗ-513 – 116 л.с. (V = 4.25 л)
  • Номинальная мощность ЗМЗ-5233– 122 л.с. (V = 4.67 л)
  • Расход топлива (60 км/ч) – 22 л/100км
  • Максимальная скорость движения – 95 км/ч

Модификация ГАЗ-33081 комплектуется турбированным дизельным двигателем ММЗ Д-245.7 белорусского производства.

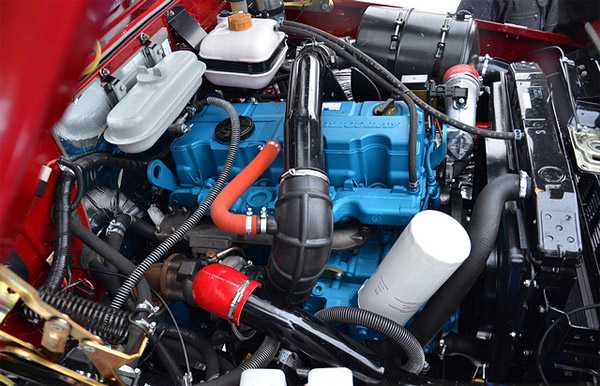

ГАЗ-33081 с двигателем ММЗ Д-245.7

Изначально этот агрегат соответствовал экологическим нормам Евро-2, но после модернизации этот двигатель стал отвечать строгому экологическому стандарту Евро-4 (с 2013 года). Его основные параметры:

  • Количество цилиндров – 4 в ряд
  • Номинальная мощность – 117 л.с. (V = 4.75 л)
  • Турбонаддув
  • Степень компрессии – 15.1
  • Расход топлива (60 км/ч) – 16 л/100км
  • Максимальная скорость движения – 90 км/ч

Еще одной из модификаций дизельного «Садко» является ГАЗ-33088, который комплектуется турбонаддувным двигателем ЯМЗ-53442. Особенность этого мотора в том, что при объеме 4,43 л он способен развить мощность в 135 л.с.

В разработку нового двигателя ЯМЗ-53442 ГАЗ вложил огромные средства

Также следует отметить раннюю модификацию ГАЗ-33082, который оснащался выпускаемым по лицензии Steyr турбодизельным двигателем ГАЗ-562. При объеме 3,13 л этот агрегат развивал мощность в 150 л.с.

Основные эксплуатационные характеристики

Для всех модификаций этой модели применяется 5-ти ступенчатая синхронизированная механическая коробка передач. Исключением являются модификации ГАЗ 3308-50/52, в которых силовым агрегатом служит двигатель ЗМЗ-513. Для них применяется 4-х ступенчатая механика. Для преодоления сложных участков предусмотрена 2-х ступенчатая раздаточная коробка для понижения передаточного числа оборотов от двигателя к трансмиссии без потери мощности.


Межколесный дифференциал повышенного трения перешел этому автомобилю по наследству от автомобиля ГАЗ 66. Именно он в паре с трансмиссией обеспечивает высокую проходимость по бездорожью. Чего только стоит способность ГАЗ-3308 Садко легко преодолевать подъемы наклоном до 31 градуса к горизонту. Также следует отметить клиренс, который составляет 315 мм для стандартной комплектации, и 335 мм – для техники армейского предназначения (увеличение достигается за счет установки колес большего радиуса).

Для комфортности управления машиной предусмотрен гидравлический усилитель рулевого управления. При длине автомобиля 6,25 м радиус его полного разворота составляет 11 м. Тормозная система – барабанного типа для передних и задних колес, имеет два контура, гидровакуумный усилитель и систему перераспределения тормозных сил.

Применение автомобиля «Садко»

Кроме военного предназначения, которое было основным при создании прототипа техники с высокой проходимостью, эта машина получила заслуженное признание во многих сферах хозяйственной деятельности.

Например, модификация ГАЗ Садко Егерь, благодаря цельнометаллической сдвоенной 4-х дверной кабине, способна вместить кроме водителя еще 5 пассажиров, а грузоподъемность кузова составляет 1,5 тонны. Это позволяет использовать автомобиль охотничьим хозяйствам, или организациям, обслуживающим электромагистрали и газопроводы в труднодоступных местах. Используя его можно легко и быстро доставить к месту аварии бригаду ремонтников и весь необходимый инструмент.

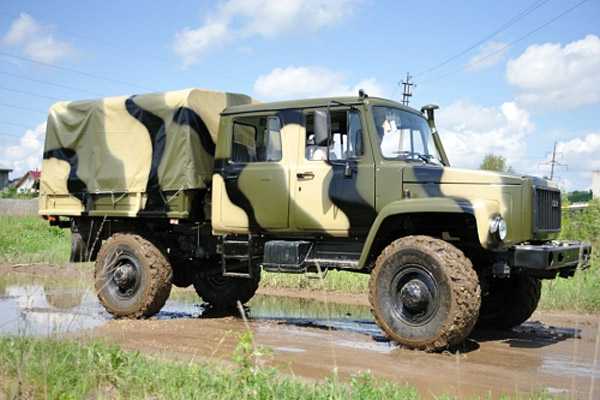

ГАЗ-33081 Егерь (модификация Садко со сдвоенной кабиной)

Также, на базе ГАЗ-33081 создано транспортное средство повышенной проходимости с надстройкой от American LaFrance, основной задачей которого является патрулирование лесов и тушение лесных пожаров. Эта машина оснащена емкостью для воды из армированного пластика объемом 1000 л, что в паре с насосом высокого давления обеспечивает длительный промежуток работы без дозаправки.

Подытожив, можно с уверенностью сказать, что ГАЗ 3308 «Садко» зарекомендовал себя отличным внедорожником для любого сезона и типа местности, а также стал достойным продолжателем славных традиций «Шишиги» (ГАЗ 66).

Технические характеристики ГАЗ Садко

ГАЗ Садко
ДвигательЗМЗ-513.10ЗМЗ-5233.10ММЗ Д-245.7Е2ГАЗ-562ЯМЗ-53442
объем, л4,254,674,753,24,43
полезная мощность, кВт (л.с.)92(125)96(130)90(122,4)110(150)99(134,5)
максимальный крутящий момент, Нм/мин-1494/2000-2500314/2000-2500422/1500420/3200422/1200-2100
типбензиновый карбюраторныйдизельный с непосредственным впрыском
Основные параметры автомобилей
Модель автомобиляГАЗ-3308ГАЗ-33081ГАЗ-33082ГАЗ-33088
Полная масса, кг5950630061506340
Масса снаряженного автомобиля, кг3990406539003990
Масса перевозимого груза, кг2000
Колесная база, мм37703770/4570/5070
Кабинаодиночная
Число мест2

gredx.ru

ГАЗ 33081 Садко от официального дилера ТСС КАВКАЗ

ГАЗ 33081 Садко – это полноприводный грузовой автомобиль российского производства. Его основными преимуществами являются внушительная грузоподъемность, прекрасные внедорожные характеристики, удобство и комфорт эксплуатации. В условиях российского бездорожья проходимость часто становится одним из главных качеств автомобиля, от которого зависит срок и сама возможность доставки того или иного груза. Главным доказательством надежности и выносливости этого грузовика является то, что он активно используется вооруженными силами разных стран мира.

ГАЗ 33081 способен  работать в тяжелых климатических условиях, лесных и горных районах.  Он оснащен межколесными дифференциалами повышенного трения, а потому легко преодолевает подъемы до 31°. Мощный дизельный или бензиновый двигатель с предпусковым обогревателем позволяет развивать скорость до 100 км/ч.

ГАЗ Садко идеально подходит для использования в нефтяной и газовой отрасли, на геологическом или сельскохозяйственном предприятии, в охотничьем и лесном хозяйстве, медицинской, пожарной и спасательной службе.  Всего для автомобиля ГАЗ 33081 уже разработано более 100 видов надстроек, среди которых автоцистерны, гидроподъемники и фургоны различного назначения.

Что касается технических характеристик, автомобиль оснащен пятиступенчатой синхронизированной трансмиссией, усиленной рамой, двухступенчатой раздаточной коробкой, гидроусилителем рулевого управления, двухконтурной тормозной системой с гидровакуумным усилителем, системой регулировки давления в шинах  и регулятором тормозных сил. ГАЗ Садко может использоваться не только как автомобиль для перевозки людей и грузов, но и как мощный тягач.

Все большую популярность преобретает внедорожник «Егерь II», который изготавливается на базе шасси автомобиля ГАЗ Садко и обладает проходимостью по бездорожью, которая значительно превышает аналогичные характеристики автомобилей данного класса. Вместительная комфортабельная кабина на 5 мест в сочетании с грузовой платформой (грузоподъемность 1,5 тонны) или жилым модулем (с возможностью автономной жизнедеятельности 5 человек в течении 3-5 суток) обеспечат наиболее эффективную работу производственных бригад.

Доступны к заказу многочисленные варианты комплектаций автомобиля Садко.

Технические характеристики: ГАЗ-33081 «Садко»

Габаритные размеры
Длина, мм 6250
Ширина, мм 2340
Высота по кабине, мм 2570
Колесная база, мм 3770
Дорожный просвет под балкой передней оси / задним мостом, мм 315
Габаритные размеры грузового отсека
Длина, мм 3390
Ширина, мм 2145
Высота, мм 380
Технические характеристики
Грузоподъемность, кг 2000
Масса автомобиля, кг
Снаряжённая 3710 / 4050 / 3900
Полная 5950 / 6300 / 6150
Коробка передач механическая пятиступенчатая синхронизированная или механическая, четырехступенчатая (для автомобилей с двигателями ЗМЗ-513 и ЗМЗ-5233)
Подвеска колёс
Передняя Зависимая, рессорная, с гидравлическими амортизаторами
Задняя Зависимая, рессорная, с гидравлическими амортизаторами
Тормоза
Рабочая тормозная система двухконтурная, с гидравлическим приводом
Передние Барабанные
Задние Барабанные
Рулевое управление
Тип «винт — шариковая гайка» с гидравлическим усилителем
Колеса
Шины, размерность 12.00 R18
Эксплуатационные показатели
Двигатель ММЗ Д-245.7
Максимальная скорость, км/ч 90 95 90 100
Время разгона до 80 км/ч, с 70 60 60 60
Расход топлива, л/100 км (по ГОСТ 20306-90)
40 км/ч 18.5 18 14 12.5
60 км/ч 23 22 17 15
Запас хода по контрольному расходу топлива при движении с постоянной скоростью 60 км/ч, км 910 950 615 1400
Максимальный подъем, преодолеваемый автомобилем, %, не менее 31
Емкость топливного бака, л 210 (105 — для двигателя ММЗ-245.7)

Позвоните по телефону (8793) 38-41-39 или закажите обратный звонок и мы не только скажем цену, но еще и предоставим скидку, как заказчику с сайта!

www.26auto.ru

технические характеристики (ТТХ), грузоподъёмность, расход топлива на 100 км, габариты

Грузовой автомобиль с полным приводом ГАЗ-3308 представляет собой улучшенный вариант знаменитой «шишиги» (ГАЗ-66). Ходовая часть и трансмиссия во многом повторяют предшественника, поэтому новая машина сохранила высокие внедорожные характеристики. Применение 5-ступенчатой трансмиссии позволило использовать грузовик на шоссейных дорогах и снизило расход топлива.

Заложенный в конструкции «шишиги» потенциал для развития позволил грузовику оставаться на конвейере более 20 лет и стать основой для нового вездехода «Садко-Next», впервые представленного заводом в 2014 году.

Содержание статьи

История создания

Применявшийся в армии вездеход ГАЗ-66 обладал компактными габаритными размерами.

В 80-е годы военные стали критиковать компоновочную схему машины, слабо защищавшую водителя от подрыва на мине. Нарекания вызывал и бензиновый силовой агрегат, не удовлетворявший растущие требования.

Для замены был создан ГАЗ-3301, но армейского заказчика не устроила компоновка машины. Произошедший распад СССР поставил на проекте окончательный крест.

Со временем военные снизили планку требований, что вкупе со снижением производства гражданской продукции подстегнуло завод ГАЗ к разработке нового капотного варианта.

Капотный вездеход ГАЗ-3308 представляет собой гибрид шасси ГАЗ-66 с удлиненными лонжеронами и кабину гражданского грузовика ГАЗ-3309.

Первый опытный образец увидел свет в 1995 году под индексом 3309П. Испытания продлились два года, и уже в конце 1997 году с конвейера завода сошли первые машины под торговой маркой «Садко».

Конструкция

Вездеход ГАЗ-3308 имеет капотную компоновку, построен на рамном шасси.

Машина предназначена для перевозки грузов или людей по дорогам с твердым покрытием, а также по бездорожью.

Конструкция автомобиля допускает применение при температуре до минус 45⁰С. Часть машин оснащена предпусковым подогревателем, пульт управления которого размещен под капотом на усилителе боковины.

Рама

На вездеходе ГАЗ-3308 применена стальная рама, набранная из штампованных элементов. Детали соединены между собой заклепками. На фронтальной части лонжеронов установлены удлинители. На передней части лонжеронов имеются буксировочные приспособления, представляющие собой П-образную вилку со вставленным в отверстия шкворнем. Задняя поперечина оснащена дополнительной шкворневой вилкой, приспособленной для установки прицепа.

На боковых частях лонжеронов вездехода установлены кронштейны, предназначенные для фиксации топливных баков вместимостью по 105 л. Баки расположены за кабиной вездехода. Нормальным топливом является бензин марки А-80. Завод разрешает применение бензина А-92 с увеличением угла опережения зажигания.

Двигатель

На вездеходе ГАЗ-3308 применен бензиновый 8-цилиндровый двигатель ЗМЗ-5231. Мотор базируется на силовом агрегате от ГАЗ-53/66. Отличием является увеличенный до 92 мм диаметр цилиндров, что позволило довести рабочий объем до 4670 см³.

За счет объема вырос крутящий момент, который составляет 290 Н*м. Максимальная мощность мотора 113 л.с., достигается при 3200 об/мин. Ранние версии машины оснащались 130-сильным мотором без нейтрализатора.

Для соответствия экологическим требованиям двигатель оснащен каталитическим нейтрализатором, расположенным в глушителе.

Нейтрализатор оборудован лямбда-зондом, подающим сигналы в электронный блок управления. Блок корректирует работу двигателя путем регулировки момента зажигания.

Трансмиссия и подвеска

Вездеход ГАЗ-3308 комплектуется однодисковой муфтой сцепления. Ведомый диск имеет в конструкции демпфер, снижающий вибрации, возникающие при вращении коленчатого вала.

Крутящий момент от сцепления подается на первичный вал 5-ступенчатой коробки передач. Коробка не имеет повышающей скорости, оснащена синхронизаторами на всех передачах кроме первой и реверса. Тяговый диапазон расширен путем установки 2-скоросного редуктора с прямым и пониженным рядом. Редуктор распределяет крутящий момент между мостами.

Передний и задний мост вездехода унифицированной конструкции, оснащены гипоидной главной парой и кулачковым дифференциальным механизмом. На переднем мосту смонтированы поворотные кулаки, оснащенные шарнирами равных угловых скоростей.

Часть ГАЗ-3308 оснащены дополнительным редуктором отбора мощности, установленным на картере коробки передач. Редуктор имеет одну передачу. Выходной вал редуктора связан карданной передачей с лебедкой, смонтированной между передними удлинителями лонжеронов рамы.

Мосты вездехода ГАЗ-3308 установлены на листовых рессорах, дополненных гидравлическими амортизаторами двухстороннего действия.

Сзади имеются дополнительные резиновые буферные рессоры, работающие на сжатие.

Тормозная система

На вездеходе применяются пневмогидравлические тормоза, дополненные антиблокировочной системой. Тормоза имеют два независимых контура, каждый из которых обслуживает свою ось. На ГАЗ-3308 применена система дублирования контуров. Встречаются автомобили без системы АБС.

Блок АБС оснащен тремя каналами и пневматическим усилителем. Каждый канал имеет отдельный тормозной цилиндр. Подача воздуха выполняется от одноцилиндрового компрессора, установленного на двигателе. На раме установлены четыре рабочих ресивера с объемом 20 литров (3 шт.) и 5 литров (1 шт.). На каждом колесе расположен отдельный барабанный тормоз, оснащенный автоматическим регулятором зазора.

Вспомогательная тормозная система применяется для удержания ГАЗ-3308 на стоянке. Рабочий барабан расположен на трансмиссии вездехода, управляется тросовым приводом от рычага в кабине.

Рулевое управление и шины

Вездеход ГАЗ-3308 оснащен рулевым управлением с гидравлическим усилителем. Редуктор состоит из винта, соединенного с рулевым валом, и шариковой гайки. Рулевая колонка регулировки не имеет, закрыта сверху пластиковым кожухом. Рулевое колесо двухспицевое, пластиковое. Управление светотехникой, дворниками и звуковым сигналом выполняется двойным подрулевым переключателем.

На вездеходе ГАЗ-3308 установлены пневматические шины размерности 12,00R18.

В стандартной поставке применяется резина модели КИ-115А с радиальным расположением корда. Стальные диски оснащены кольцами разрезной схемы. При помощи колец выполняется фиксация шины.

Шины оснащены системой регулировки давления, которая позволяет повысить проходимость ГАЗ-3308. Изменение давления выполняется вращением регулятора, установленного в кабине.

Кабина

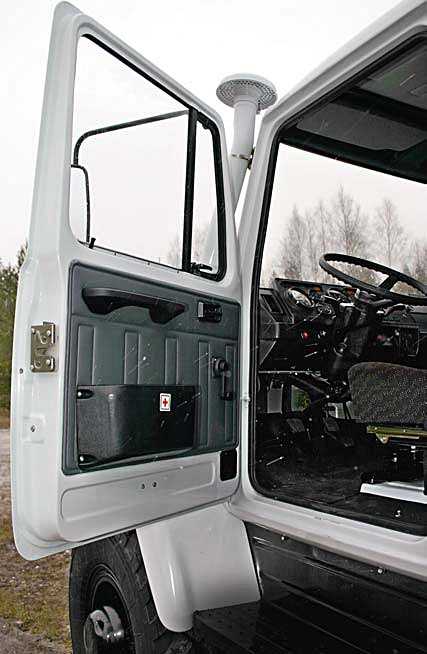

Автомобиль ГАЗ-3308 оснащен полностью металлической кабиной с двумя распашными дверями. В салоне кабины установлены два раздельных сидения, предназначенных для водителя и одного пассажира. Сидение водителя может настраиваться по расстоянию до педалей, а также по углу установки спинки. Дополнительно сидение отклоняется назад при помощи специального регулировочного болта, размещенного на передней части рамы подушки.

В стандартное оснащение кабины вездехода ГАЗ-3308 входят ремни безопасности инерционной схемы. Для отопления кабины применяется жидкостный обогреватель, подключенный к системе охлаждения двигателя. Подача воздуха выполняется вентилятором. Воздуховоды выведены на ветровое стекло, в ноги, а также на боковые стекла дверей. В летнее время циркуляция воздуха обеспечивается опусканием стекол в дверях или поворотом угловых форточек.

За кабиной ГАЗ-3308 на поперечных и продольных брусьях установлена платформа. По желанию заказчика платформа выполнена из металла или древесины. Платформа может комплектоваться съемными боковыми решетками и дугами для тента.

Габариты платформы:

  • длина – 3390 мм;
  • ширина – 2145 мм;
  • высота борта (бокового) – 900 мм.

В оснащение платформы входит осветительный плафон и кнопка зуммера, установленного в кабине водителя. Боковые борта зафиксированы, откидывается задний борт. Вдоль боковых бортов установлены откидные скамьи.

Между боковыми бортами имеется предохранительный ремень, проходящий выше кромки заднего борта. Передний борт платформы ГАЗ-3308 используется для установки кронштейна запасного колеса. Подъем и опускание запасного колеса выполняются механической тросовой лебедкой.

Приборы

Перед водителем ГАЗ-3308 расположен щиток приборов, на котором установлены стрелочные индикаторы, контрольные лампы и несколько переключателей.
Перечень приборов:

  • в центре установлен спидометр, оснащенный счетчиком общего пробега;
  • справа расположены манометры, измеряющие давление в шинах и давление в контуре тормозов передней оси;
  • ниже расположены амперметр и указатель давления в контуре тормозов заднего моста;
  • слева установлен термометр системы охлаждения, оборудованный красным индикатором аварийного состояния системы;
  • рядом расположен манометр системы смазки со встроенным световым индикатором аварийного падения давления;
  • ниже имеется указатель уровня топлива с индикатором резервного остатка (срабатывает при остатке 12 литров бензина).

Технические характеристики

В таблице приведены сравнительные технические характеристики наиболее распространенных грузовиков ГАЗ с полным приводом.

 ГАЗ-3308ГАЗ-66ГАЗ-33086
Масса снаряженного, кг371036104000
Масса полная, кг595059408150
Грузоподъемность, кг200020004105
Пассажировместимость, чел212121
Длина, мм625058066430
Ширина, мм234023222340
Высота, мм278025202520
Дорожный просвет, мм315315265
Расход топлива, л/100 км13,5…172014…16

Габаритные размеры ГАЗ-3308 позволяют размещать автомобили попарно на стандартной железнодорожной платформе.

Фиксация вездеходов выполняется стропами, заведенными за передние буксировочные проушины и за заднюю часть рамы.

Модификации

На базе ГАЗ-3308 существовали следующие версии:

  • ГАЗ-3308 «Егерь», представляет собой вариантное исполнение с 5-местной двухрядной кабиной;
  • ГАЗ-33085/33086 «Земляк», отличается применением дизеля и обычными шинами;
  • ГАЗ-33088 – вариант с дизелем ЯМЗ.

Представленные машины далеко не весь перечень, так как существует множество «народных» доделок и доработок.

Применение

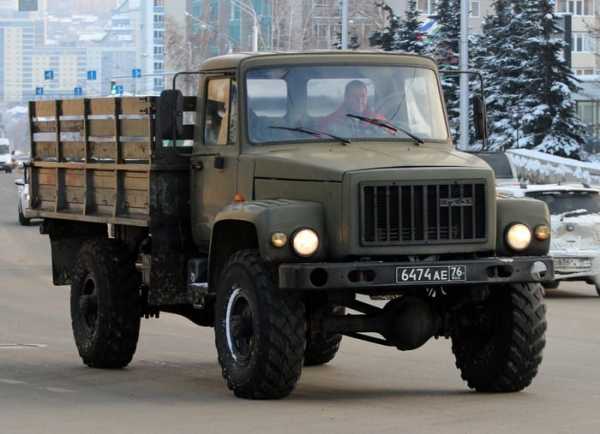

Вездеход ГАЗ-3308 «Садко» пришел в армии на смену «шишиге» и используется для доставки личного состава и военных грузов. На базе шасси могут устанавливаться закрытые фургоны типа «кунг», предназначенные для размещения оборудования или в качестве штабных машин. Бортовой армейский ГАЗ-3308 применяется для буксировки 120 мм орудий 2Б16 «Нона-К» и перевозки расчета.

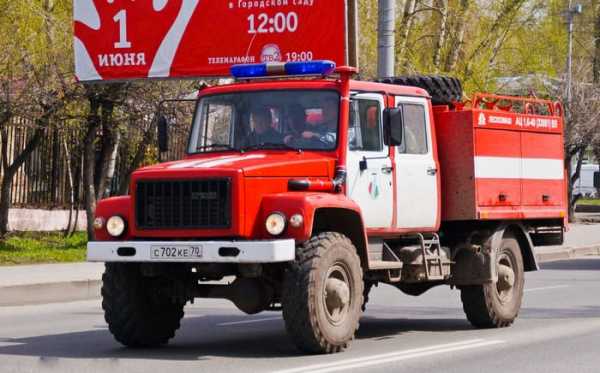

Гражданские автомобили используются в роли грузовиков для доставки грузов по бездорожью. Машины востребованы в роли вахтовых автомобилей. На базе ГАЗ-3308 создан ряд пожарных автомобилей, которые используются для борьбы с возгораниями в отдаленных районах. Примером пожарной машины может служить автоцистерна АЦ-1,0-30.

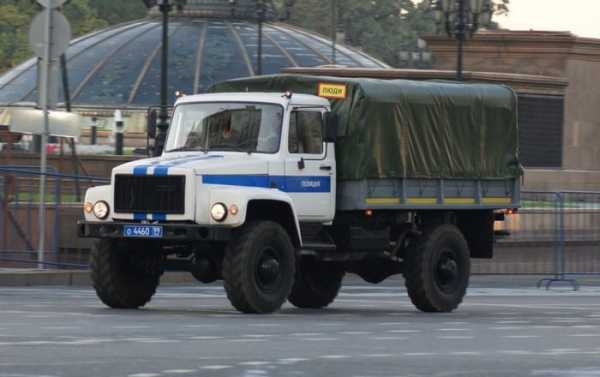

Существуют варианты «Садко» с двухрядной кабиной, применяемые в коммунальных службах.

По заказу возможно изготовление специальных фургонов. Примером машины такого типа может служить ГАЗ- 3308 «Тайга».

Интересные истории и след в истории автомобилестроения

В 2005 году начались поставки машин ГАЗ-3308 в Сирию. Автомобили были приняты на вооружение армии. В ходе военных действий машины применяются обеими противоборствующими сторонами.

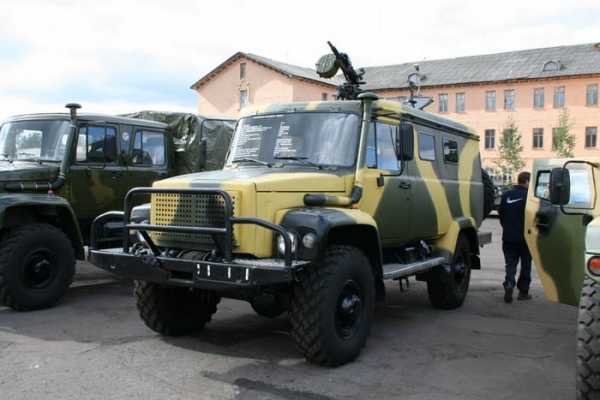

Укороченное шасси вездехода «Садко» послужило базой для автомобиля специального назначения «Вепрь». Машина имеет закрытый кузов, предназначенный для перевозки 12 человек.

Конструкторам автомобиля ГАЗ-3308 удалось совместить в одной машине проходимость, улучшенный комфорт и безопасность водителя. За счет этого грузовик быстро вытеснил своего предшественника из армии.

Простота конструкции и возможность ремонта в полевых условиях позволяют машине исправно нести службу.

Модернизированный вездеход «Садко-Next» сохранил концепцию предшественника и оснащен улучшенной кабиной, обеспечивающей повышенный комфорт для водителя. Однако в конструкции автомобиля применено большое количество электронных узлов и компонентов, которые усложняют обслуживание машины. Военным больше подходят простые, как велосипед, машины, которые и на коленке отремонтировать можно.

Видео

warbook.club

Полноприводный грузовик ГАЗ-33081 «Садко» 4х4

«Садко» из Нижнего Новгорода

М. Раллиев, фото автора

Как известно, былинный герой Садко был не просто гусляром и певцом, но и первопроходцем россиян к индийским землям. Там он попал в руки царя морей Нептуна, но благополучно вернулся в родной Нижний Новгород, буквально выйдя «сухим» из воды. Быть может, именно за такую способность и получил свое название герой нашего теста ГАЗ-33081 «Садко».

Выпуск этого полноприводного автомобиля, способного перевозить до 2 т груза, начался на ОАО «ГАЗ» в 1999 г. Машину создали на базе агрегатов легендарного ГАЗ-66, известного своей высокой проходимостью, но имеющего далекую от идеальной эргономику. Второй «прародитель» грузовика – это ГАЗ3309, не претендующий на лавры вездехода, но с куда более удобной кабиной. Удалось ли «Садко» унаследовать достоинства своих предков и избавиться от их недостатков? Это мы и попытаемся выяснить в ходе теста.

Кое-что стало ясно уже при внешнем осмотре. По дизайну кабины ГАЗ-33081 явно выигрывает у «шестьдесят шестого». Новая машина смотрится гораздо элегантнее ГАЗ-66, и в немалой степени благодаря своей капотной компоновке. Кстати, по этой же причине обеспечивается лучший доступ к двигателю: нет необходимости поднимать кабину, открыв капот, можно проводить необходимое обслуживание силового агрегата. Правда, при серьезном ремонте или замене мотора капот придется снять, причем вместе с радиаторной решеткой. Как нам показалось – сложноватая технология, на том же ГАЗ-66 этот процесс происходил проще.

Оказавшись в салоне «Садко», сразу ощущаешь, насколько далеко он ушел по уровню комфорта от ГАЗ-66.

Мягкое водительское сиденье имеет все необходимые регулировки, и производятся они быстро и удобно. У нас не возникло претензий и к обзорности автомобиля – в этом заслуга панорамного ветрового стекла. Более современной стала панель приборов, модернизированы некоторые органы управления, например, подрулевые переключатели. Отрадно, что комбинация приборов практически не загораживается ободом руля и его спицами.

Из «полезных мелочей» в интерьере ГАЗ-33081 хочется отметить большие солнцезащитные козырьки, эффективную лампу освещения, крючки для одежды и ремни безопасности.

Но не обошлась кабина без изъянов. Садиться в автомобиль неудобно – нет поручней, за которые можно было бы взяться для облегчения посадки (кстати, на ГАЗ-66 они были).

Кроме того, автомобилю повышенной проходимости хорошо бы иметь руль меньшего диаметра. И, наконец, пассажирское сиденье. Оно рассчитано на двух человек, при этом намертво закреплено на полу и лишено какихлибо регулировок. Учитывая, что поручень в салоне только один – над правой дверью, можно себе представить, как чувствуют себя пассажиры при езде по пересеченной местности.

Насколько известно, руководство ОАО «ГАЗ» проводит политику удешевления своей продукции. Однако допустима ли такая экономия, когда речь идет не только о комфорте, но и безопасности автомобиля? Поручни (как на кабине, для посадки водителя и пассажиров, так и в интерьере салона), удобные подножки, панель приборов с применением современных противотравмных материалов – все это не может быть предметом для обсуждения, когда речь идет об удешевлении конструкции. Это аксиома.

В классе средних автомобилей повышенной проходимости, впрочем, как и в классе «Газелей» ОАО «ГАЗ» является монополистом. Поэтому разговоры о небольшом спросе покупателей на подобную внедорожную технику – чистая демагогия. Причину недостаточной востребованности этих машин, видимо, нужно искать в чемто другом, и в Нижнем, похоже, это понимают.

Об этом может свидетельствовать установка на «Садко» дизельного двигателя ММЗ Д-245.7. Такой разумный ход нижегородских автостроителей наверняка повысит популярность ГАЗ-33081 не только в вооруженных силах, но и на гражданском рынке.

С установкой минского мотора внедорожник стал обладать рядом преимуществ. Прежде всего, привлекательной топливной экономичностью (что отражено в таблице результатов испытаний). Как ни странно, произошло улучшение динамических свойств автомобиля по сравнению с бензиновыми собратьями. И третье: увеличение межсервисного интервала обслуживания двигателя. Все это, вместе взятое, уменьшает затраты потребителя, и дает «Садко» больше шансов на коммерческий успех.

На автомобиль в стандартной комплектации устанавливается 5ступенчатая коробка передач. Причем, ее картер стал разъёмным, чего в предыдущих моделях ГАЗа не было. Помимо этого был изменен порядок передаточных чисел, что также положительно повлияло на динамику вездехода.

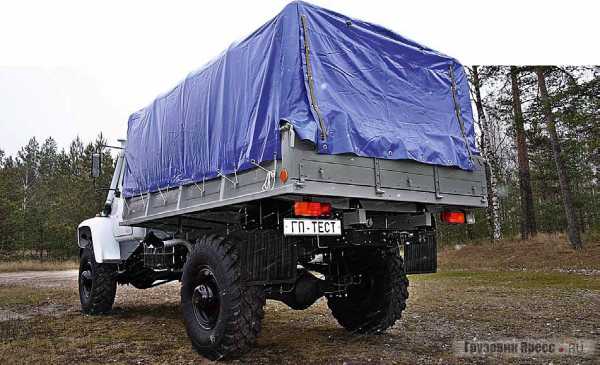

За время испытаний на «фирменном» автополигоне ОАО «ГАЗ» нам удалось опробовать машину на трёх видах дорожных покрытий: асфальте, булыжнике и пересеченной местности.

Стоит отметить, что предоставленный заводом автомобиль был обыкновенным конвейерным, не подготовленным под испытания, т.е. таким, каким «Садко» доходит до покупателей.

Результаты испытаний автомобиля
ГАЗ-33081 «Садко» 4х4 (данные завода-изготовителя)

Полная масса АТС, кг6735
Расход топлива, л/100 км, при постоянной скорости, км/ч:
– 3012,2
– 4011,8
– 5012,5
– 6014,2
– 7016,8
– 8019,9
– 9023,4
– максимальной24,9
Максимальная скорость, км/ч93,6
Время разгона на пути, с:
– 400 м31,8
– 1 000 м59,0
Время разгона до скорости, с:
– 60 км/ч25,8
– 80 км/ч43,2
Выбег, м650
Атмосферные условия во время испытаний
Температура воздуха, °С+ 3 … +5
Скорость ветра, м/с3 – 6
Относительная влажность, %82
Давление, кПа (мм рт. ст.)987 (740)

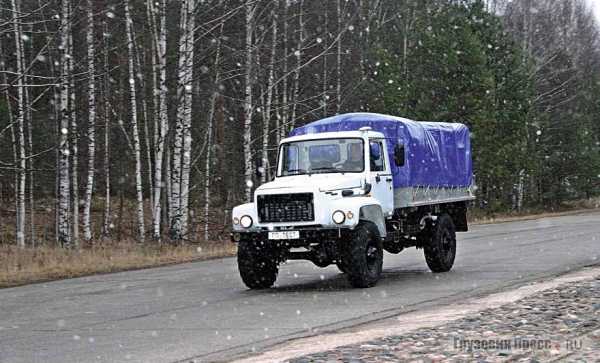

Первая наша поездка состоялась по асфальту. Здесь ГАЗ продемонстрировал ровный ход и полное отсутствие дисбаланса на колёсах. Да и разгоняется внедорожник равномерно без рывков и провалов. Выходя на постоянные скорости для замеров, мы обратили внимание на мягкость и плавность работы педали газа. Ее без напряжения можно удерживать в нужном положении, не позволяя стрелке спидометра отклоняться от заданной отметки.

Единственное неприятное впечатление от езды по асфальту – это шум от резины. Но тут надо учесть, что покрышки с развитыми грунтозацепами предназначены для эксплуатации в условиях бездорожья, а не для «комфортных прогулок» по трассе.

На дороге с булыжным покрытием во время движения жаловаться на сильное «козление» тоже не пришлось. Приятно было осознавать, что «трясучка» на булыжнике никак не отражалась на шумности в кабине. Можно было спокойно разговаривать, не повышая тон, при этом нам не мешали никакие посторонние стуки или дребезжание.

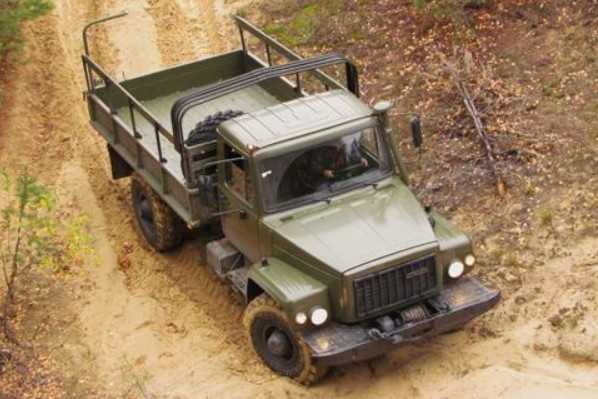

Автополигон ОАО «ГАЗ» построен на песчанике, поэтому основой местного бездорожья является песок. Именно на этой почве проявились все сильные стороны нижегородского вездехода.

В принципе, по наезженной утрамбованной песочной колее можно было двигаться на одном заднем мосту, но, как только автомобиль попадал на целинный грунт , приходилось подключать и передние колёса.

Здесь же отлично показал себя и гидропривод руля. Чтобы в полной мере оценить поведение машины на бездорожье, мы заехали в рощу и начали лавировать между деревьями. Маневрировать было легко, руль вращался без приложения заметных усилий, как на легковой машине.

Мы даже попытались «изобразить» экстремальное вождение – прыгать через местные «барханы», нарочно зарывать автомобиль в песок, а затем выбираться оттуда, блокируя межколёсные дифференциалы. При этом «Садко» стоически выносил наши издевательства и делал всё, что от него требовали. Словом, это достойный наследник вездеходных качеств своего легендарного «предка» ГАЗ-66.

Давая волю фантазии, можно даже предположить, что наш «былинный герой» смог бы участвовать в раллимарафоне Париж–Дакар, естественно, пройдя специальную подготовку. Да простит нас команда «КАМАЗ-Мастер».

Уникальность нижегородского внедорожника состоит еще и в том, что он обладает оригинальной системой тормозов. В ней применены элементы гидравлики и пневматики.

Многие отчетные материалы о проведенных нами тестах можно было бы закончить приблизительно такой фразой: «Несмотря на некоторые недостатки, автомобиль, в целом, нам понравился». Относительно «Садко» мы бы выразились иначе: «При огромном количестве достоинств в автомобиле присутствуют мелкие недостатки, которые немного портят общее хорошее впечатление». И это действительно так.

Техническая характеристика автомобиля
ГАЗ-33081 «Садко» 4х4 (данные завода-изготовителя)
Колёсная формула4х4
Снаряженная масса, кг4 380
Полная масса, кг6 750
Грузоподъёмность, кг2 000
ДвигательММЗ Д-245.7
Мощность, кВт (л.с.)90,0 (122,4)
Крутящий момент, Нм (кгс·м)413 (42,16)
Максимальная скорость, км/ч90
Угол подъёма, град.31
Угол косогора, град.20
Высота стенки, м0,4
Ширина рва, м0,5
Глубина брода, м1,0
Расход топлива при скорости 60 км/ч, л/100 км17
Запас хода1 200
Ресурс капремонта, тыс. км200

Надежность конструкции, высокая проходимость, экономичность в эксплуатации, хорошая ремонтопригодность были присущи заслуженному ГАЗ-66 и перешли по наследству к «Садко». А некоторые недоработки кабины, как мы надеемся, будут приняты если не к исправлению, то хотя бы к обсуждению.

В заключение добавим, что ГАЗ-33081 выпускается в модификациях – «Вепрь» с модульным кузовом и «Егерь» с двойной кабиной. Будем надеяться, что в будущем нам представится возможность провести испытание и этих машин.

Редакция благодарит дирекцию, УКЭР и пресс-службу ОАО «ГАЗ» за предоставленный автомобиль

www.gruzovikpress.ru

Технические характеристики ГАЗ (GAZ) 3308 (Садко) 33081 2 дв. бортовой 5МКПП 1999-2012 г.

Начало производства: январь 1999
Окончание производства: январь 2012
Кузов: 2 дв. бортовой
Тип двигателя:
Марка топлива:
Объем двигателя, куб. см.: 4750
Объем двигателя, л.: 4.7
Клапанов на цилиндр:
Мощность, л.с.: 117
Достигается при об. в мин.:
Крутящий момент, Нм/об. в мин.:
Максимальная скорость, км/ч: 90
Время разгона до 100 км/ч, сек.:
Расход топлива (смешанный цикл), л. на 100 км.:
Расход топлива (в городе), л. на 100 км.:
Расход топлива (за городом), л. на 100 км.:
Компоновка двигателя:
Система питания:
Система газораспределения:
Диaметр цилиндра, мм:
Ход поршня, мм:
Выхлоп CO2, г/км:
Коэффициент сжатия:
Тип привода:
Коробка передач: МКПП
Количество ступеней: 5
Передняя подвеска:
Задняя подвеска: Зависимая, рессорная, с гидравлическими амортизаторами
Передние тормоза: Барабанные
Задние тормоза: Барабанные
Длина, мм: 6250
Ширина, мм: 2340
Высота, мм: 2570
Колесная база, мм: 3770
Колея колес спереди, мм:
Колея колес сзади, мм:
Количество мест:
Размер шин:
Снаряженная масса, кг:
Допустимая масса, кг:
Объем багажника, л:
Объем топливного бака, л:
Диаметр разворота, м:
Гарантия от коррозии, лет:

driveboom.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
