Растворонасос со 49с – -49

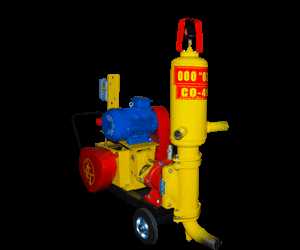

Растворонасос СО-49М | Орловский завод строительной техники

Растворонасос СО-49М предназначен для транспортирования и нанесения на обрабатываемую поверхность готовых растворов с крупностью фракции не более 5 мм и подвижностью не менее 8 см. СО-49 М эксплуатируется на объектах, обеспеченных электроэнергией и водой, при температуре окружающей среды не ниже 0 °С. Максимальная производительность — 4 м3/час.

Применение растворонасосов марки СО-49 М на строительных площадках позволяет отказаться от подъемной техники, избавиться от дорогостоящего низкопроизводительного ручного труда. По желанию растворонасос может комплектоваться: расходным бункером с виброситом для раствора.

СО-49М является одной из самых популярных моделей в линейке растворонасосов ООО «ОЗСТ». Его относительная компактность и небольшая цена, делают наш растворонасос незаменимым помощником при механизации подачи раствора и небольших штукатурных работ. Для более масштабных объемов строительства и ремонта предлагаем ознакомиться с моделью СО-50 АТМ производительностью 6 м3/час.

Растворонасосы ООО «ОЗСТ» по качеству исполнения превосходят аналоги, присутствующие на рынке данного оборудования, так как изготавливаются на базе современных технологий машиностроения – плавки металла, горячей штамповки, плазменной резки, механической обработки с применением станков с ЧПУ.

Преимущества растворонасоса СО-49М :

  • Стальной шатун — повышенная прочность наиболее нагруженного узла.
  • Подача раствора
    по вертикали — до 35 м;
    по горизонтали — до 160 м.
  • Направляющие бронзовые втулки в корпусе редуктора и насосной камере — снижает температуру нагрева рабочих органов растворонасоса в ходе его эксплуатации.
  • Полированный и хромированный плунжер — повышение износостойкости плунжера и снижение температуры нагрева.
  • Относительная бесшумость работы растворонасоса СО-49М в сравнении со сварными стальными аналогами.
  • Производительность — 4 м3/час.
  • Применение легированных сталей для изготовления быстроизнашиваемых деталей.
  • Использование комплектующих только отечественного производства.

При необходимости растворонасос СО-49М может быть укомплектован следующими позициями:

  • Бункер
  • Вибросито с вибратором
  • Рукав штукатурный
  • Сопло
  • Соединительные патрубки
  • Хомуты
  • Растворосмеситель

Запачасти на растворонасос СО-49М доступные для заказа:

  • Вал коленчатый РНД-4.01.00.006
  • Вал промежуточный РНД-4.01.00.002
  • Вилка стационарная 515 380В 10А
  • Вкладыш шатуна (комплект — 2 шт.) РНД-4.01.05.002
  • Грундбукса РНД-4.00.00.002
  • Двигатель
  • Диафрагма РНД-4. 00.00.009
  • Диафрагма компенсатора РНД-4.04.00.004
  • Камера насосная в сборе РНД-4.00.00.010сб
  • Камера рабочая РНД-4. 00.00.001
  • Клапан предохранительный РНД-4.07.00.000сб
  • Колесо зубчатое вала коленчатого РНД-4. 01.00.004
  • Компенсатор РНД-4.04.00.000 сб
  • Корпус в сборе РНД-4.01.01.010 сб
  • Кран
  • Ловушка РНД-4.06.00.000сб
  • Манометр
  • Масленка 1,2 Ц6 ГОСТ 19853
  • Ограждение РНД-4.11.00.000сб
  • Ограждение РНД-4 12.00.000 сб
  • Палец шатуна РНД-4. 01.00.007
  • Патрубок всасывающий РНД-4.05.00.000сб
  • Плита РНД-4.01.04.000 сб
  • Плунжер РНД-4.01.02.000сб
  • Подшипник 80206 ГОСТ 7242
  • Подшипник 80307 ГОСТ 7242
  • Прокладка Ф84*Ф114 РНД-4.00.00.022
  • Прокладка Ф92*Ф99 РНД-4 00.00.021
  • Пускатель ПМ12-010230 380В 10А
  • Рама РНД-4.03.01.000 сб
  • Ремень В(Б) -1060 ГОСТ 1284.1-89
  • Решетка РНД-4. 00.00.003
  • Розетка переносная 215 380В 10А
  • Седло РНД-4. 00.00.005
  • Скоба РНД-4.04.00.006
  • Стакан РНД-4.01.00.023
  • Уплотнение фторопластовое Ф17*Ф26
  • Шарик Д60.000 ст.ШХ15
  • Шатун в сборе с втулкой и вкладышами РНД-4.01.05.000сб
  • Шестерня вала промежуточного РНД-4. 01.00.003
  • Шкив вала промежуточного РНД-4.01.00.001
  • Шкив привода РНД-4.00.00.004

ozst.ru

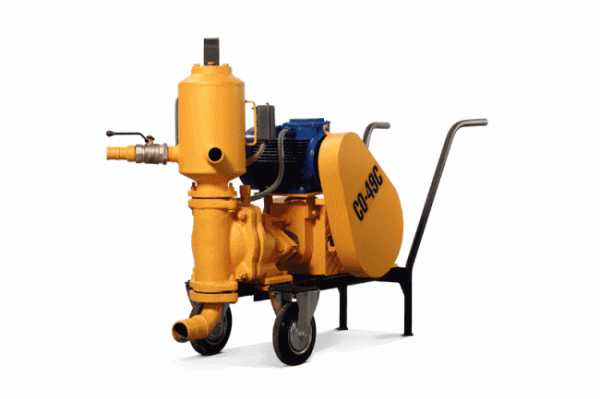

Растворонасос СО-49С - Афалина ГК

Растворонасос СО-49С предназначен для транспортирования строительных растворных смесей к месту их использования.

Растворонасос применяется при строительстве зданий и сооружений.

Преимущества растворонасосов:

  • плунжерно-диафрагменная схема подачи гарантирует надежность эксплуатации и высокую ремонтопригодность растворонасоса;
  • регулировка производительности до 6 куб.м/час;
  • регулировка давления подачи;
  • быстрое приведение растворонасоса в рабочее состояние;
  • возможность транспортировки широчайшего спектра строительных смесей;
  • простота обслуживания.

Преимущества растворонасоса СО-49С:

  • низкая потребляемая мощность;
  • малые габариты;
  • удобная транспортировка;
Технические характеристики:
Тип насоса  плунжерно-диафрагменный
Производительность, м3/час до 4
Давление на смесь, бар  15
Высота подачи, м
 до 35
Дальность подачи, м
до 160
Диаметр подключаемого растворопровода, мм
50
Привод растворонасоса
Тип привода
электрический
Модель  АИР-100S4
Мощность, кВт
4
Габариты и шасси растворонасоса
Длина*Ширина*Высота, м 1,6*0,5*1,025
Вес, кг 230
Растворная смесь для растворонасоса
Размер заполнителя, мм
до 5
Марка по подвижности
от Пк3
Подвижность по погружению конуса, см
от 8

Характеристики бункера с виброситом :

Емкость бункера, м3 0,3
 Габаритные размеры бункера, м
1,2*0,95*0,9
 Масса, кг
110

Другая информация из этого раздела:

afalina74.ru

Растворонасос СО-49С (4м3/час)

Растворонасосы являются профессиональным оборудованием, используемым на стройплощадках для работы с растворами. Они обеспечивают оперативное перемещение строительных смесей на необходимое расстояние и высоту, а также их нанесение на обрабатываемые поверхности. Для разных целей использования созданы различные модели растворонасосов, отличающиеся конструкцией, способом воздействия на раствор, производительностью работы.

Описание растворонасоса СО-49С

Основное предназначение растворонасоса СО-49С состоит в приёме, транспортировании и последующем нанесении растворов и смесей в процессе осуществления строительных и ремонтных отделочных работ (таких, как оштукатуривание и налив полов). Агрегат работает со штукатурными и цементными смесями подвижностью от 7 см (ГОСТ 5802-86) и с наполнителем, размер фракции которого не превышает 5 мм. Также может применяться в животноводстве для транспортирования жидких кормов или иных смесей, при условии их соответствия механическим свойствам рабочей смеси.

Растворонасос СО-49С представляет собой установку, состоящую из насосной и рабочей камер, диафрагмы, плунжера, кривошипно-шатунного механизма, электродвигателя и прочих узлов, смонтированных на тележку с колесами и опорами для удобства перемещения и эксплуатации. При поставке модель может комплектоваться приёмным бункером на 150 или 300 л; 50-миллиметровыми рукавами; хомутами; быстроразъёмными соединениями типа «КамЛок».

Растворонасос СО-49С – основные характеристики

При достаточно компактных габаритах – 1,6 х 0,5 х 1,025 м (Д х Ш х В) и массе 230 кг, модель характеризуется производительностью перекачивания раствора – 4 кубометра в час. Максимальное рабочее давление – 15 кгс/см2. При таких характеристиках растворонасос обеспечивает транспортирование строительных смесей на расстояние до 160 метров и высоту до 35 метров.

Вышеуказанные характеристики агрегата представлены для смеси текучестью 13 см (по ГОСТ 5802-86), и могут отличаться, зависимо от фактических свойств рабочей смеси. Для обеспечения надлежащей работы растворонасоса СО-49С, его необходимо эксплуатировать при плюсовой температуре окружающей среды на закрытых стройплощадках, под навесом или в помещении. Попадание прямых солнечных лучей на оборудование не допускается. Обязательной является снабжение площадки водой и электропитанием. Растворонасос работает от трехфазной 380 В (50 Гц) сети с обязательным заземлением нейтрали при наличии устройства экстренного отключения.

Достоинства растворонасоса СО-49С

Диафрагменно-плунжерные растворонасосы, к которым относится и модель СО-49С, характеризуются высокими показателями производительности, надежности, долговечности и ремонтопригодности. Они просты в управлении и обслуживании, могут применяться для широкого спектра различных строительных смесей.

Преимущества растворонасоса СО-49С таковы:

- небольшие габариты и вес модели наряду с удобной конструкцией обеспечивают простоту её использования, транспортирования, установки и подготовки к работе;

- агрегат имеет низкую потребляемую мощность и обеспечивает достаточно высокую производительность, что позволяет обеспечить экономию и быстро окупить цену его приобретения;

- выполненные из стали связующие узлы и детали раствронасоса наряду с плунжерно-диафрагменной схемой его работы обеспечивают наилучшие характеристики эксплуатации и высокую ремонтопригодность модели.

Принцип работы растворонасоса СО-49С

Растворонасос СО-49С работает по диафрагменно-плунжерному принципу работы. Основной рабочий элемент насоса – резиновая мембрана (диафрагма), которая, вжимаясь или выжимаясь под действием плунжера приводит раствор в движение. Происходит это следующим образом. Двигатель через кривошипно-шатунный механизм сообщает плунжеру возвратно-поступательные движения. Последний, двигаясь в одну сторону, через водяную подушку провоцирует выжимание диафрагмы. При этом создается вакуум в рабочей камере. Он способствует засасыванию в неё через всасывающий клапан раствора. Далее, двигаясь в обратном направлении, плунжер вжимает диафрагму внутрь камеры, в результате чего раствор под давлением направляется через нагнетательный клапан в растворовод, по которому и движется далее к месту нанесения. Непрерывный цикл возвратно-поступательных движений рабочих механизмов насоса способствует бесперебойной подаче раствора.

Как купить растворонасос СО-49С

Чтобы недорого купить растворонасос СО-49С наивысшего качества в нужной Вам комплектации и по лучшим условиям оплаты и доставки, обратитесь в нашу компанию. Мы на протяжении многих лет осуществляем производство и продажу профессионального строительного оборудования. Мы предлагаем наивысший сервис и бесплатные консультации по любым вопросам. Если Вы хотите что-либо уточнить, заказать растворонасос СО-49С, запчасти на растворонасос СО-49С или любое другое оборудование и комплектующие - просто позвоните нашим менеджерам по телефонам, указанным на сайте. Мы всегда рады помочь Вам!

tehnavi.ru

Растворонасос СО-49С - Ворса Урал

Растворонасос СО-49С предназначен для транспортирования строительных растворных смесей к месту их использования.

Растворонасос применяется при строительстве зданий и сооружений.

Преимущества растворонасосов:

  • плунжерно-диафрагменная схема подачи гарантирует надежность эксплуатации и высокую ремонтопригодность растворонасоса;
  • регулировка производительности до 6 куб.м/час;
  • регулировка давления подачи;
  • быстрое приведение растворонасоса в рабочее состояние;
  • возможность транспортировки широчайшего спектра строительных смесей;
  • простота обслуживания.

Преимущества растворонасоса СО-49С:

  • низкая потребляемая мощность;
  • малые габариты;
  • удобная транспортировка;
Технические характеристики:
Тип насоса  плунжерно-диафрагменный
Производительность, м3/час до 4
Давление на смесь, бар  15
Высота подачи, м
 до 35
Дальность подачи, м
до 160
Диаметр подключаемого растворопровода, мм
50
Привод растворонасоса
Тип привода
электрический
Модель  АИР-100S4
Мощность, кВт
4
Габариты и шасси растворонасоса
Длина*Ширина*Высота, м 1,6*0,5*1,025
Вес, кг 230
Растворная смесь для растворонасоса
Размер заполнителя, мм
до 5
Марка по подвижности
от Пк3
Подвижность по погружению конуса, см
от 8

Характеристики бункера с виброситом :

Емкость бункера, м3 0,3
 Габаритные размеры бункера, м
1,2*0,95*0,9
 Масса, кг
110

Другая информация из этого раздела:

www.afalinaural.ru

Растворонасос СО-49М с вариатором | ОЗСТ

Растворонасос СО-49 М с частотным преобразователем позволяет менять производительность растворонасоса от 1 м3/ч до максимальных 4 м3/ч. Выполнен на базе растворонасоса СО-49 М. Предназначен для транспортирования и нанесения на обрабатываемую поверхность готовых растворов с крупностью фракции не более 5 мм и подвижностью не менее 8 см. Растворонасос эксплуатируется на объектах, обеспеченных электроэнергией и водой, при температуре окружающей среды не ниже 0 °С. Максимальная производительность — 4 м3/час.

Растворонасосы ООО «ОЗСТ» по качеству исполнения превосходят аналоги, присутствующие на рынке данного оборудования, так как изготавливаются на базе современных технологий машиностроения – плавки металла, горячей штамповки, плазменной резки, механической обработки с применением станков с ЧПУ.

Преимущества растворонасоса СО-49М с вариатором :

  • Подача раствора :
    по вертикали — до 35 м;
    по горизонтали — до 160 м.
  • Регулировка производительности : 1 — 4 м3/час.
  • Применение легированных сталей для изготовления быстроизнашиваемых деталей.
  • Использование комплектующих только отечественного производства.

При необходимости растворонасос может быть укомплектован следующими позициями:

  • Бункер
  • Вибросито с вибратором
  • Рукав штукатурный
  • Сопло
  • Соединительные патрубки
  • Хомуты
  • Растворосмеситель

Запасные части доступные для заказа :

  • Вал коленчатый РНД-4.01.00.006
  • Вал промежуточный РНД-4.01.00.002
  • Вилка стационарная 515 380В 10А
  • Вкладыш шатуна (комплект — 2 шт.) РНД-4.01.05.002
  • Грундбукса РНД-4.00.00.002
  • Двигатель
  • Диафрагма РНД-4. 00.00.009
  • Диафрагма компенсатора РНД-4.04.00.004
  • Камера насосная в сборе РНД-4.00.00.010сб
  • Камера рабочая РНД-4. 00.00.001
  • Клапан предохранительный РНД-4.07.00.000сб
  • Колесо зубчатое вала коленчатого РНД-4. 01.00.004
  • Компенсатор РНД-4.04.00.000 сб
  • Корпус в сборе РНД-4.01.01.010 сб
  • Кран
  • Ловушка РНД-4.06.00.000сб
  • Манометр
  • Масленка 1,2 Ц6 ГОСТ 19853
  • Ограждение РНД-4.11.00.000сб
  • Ограждение РНД-4 12.00.000 сб
  • Палец шатуна РНД-4. 01.00.007
  • Патрубок всасывающий РНД-4.05.00.000сб
  • Плита РНД-4.01.04.000 сб
  • Плунжер РНД-4.01.02.000сб
  • Подшипник 80206 ГОСТ 7242
  • Подшипник 80307 ГОСТ 7242
  • Прокладка Ф84*Ф114 РНД-4.00.00.022
  • Прокладка Ф92*Ф99 РНД-4 00.00.021
  • Пускатель ПМ12-010230 380В 10А
  • Рама РНД-4.03.01.000 сб
  • Ремень В(Б) -1060 ГОСТ 1284.1-89
  • Решетка РНД-4. 00.00.003
  • Розетка переносная 215 380В 10А
  • Седло РНД-4. 00.00.005
  • Скоба РНД-4.04.00.006
  • Стакан РНД-4.01.00.023
  • Уплотнение фторопластовое Ф17*Ф26
  • Шарик Д60.000 ст.ШХ15
  • Шатун в сборе с втулкой и вкладышами РНД-4.01.05.000сб
  • Шестерня вала промежуточного РНД-4. 01.00.003
  • Шкив вала промежуточного РНД-4.01.00.001
  • Шкив привода РНД-4.00.00.004

ozst.ru

Растворонасос СО-49Д (4м3/час)

Растворонасосы служат для механизации процессов транспортирования строительных растворов к месту нанесения и их соплования на обрабатываемые поверхности. Для разных целей применения разработаны различные модели растворонасосов, отличающиеся типом, конструкцией, способом воздействия на раствор. Так, диафрагменные растворонасосы созданы для работы со штукатурными смесями и не используются для жестких растворов. Они позволяют оперативно перемещать раствор к рабочим местам штукатуров, значительно повышая качество и производительность проводимых работ и уменьшая трудозатраты.

Описание растворонасоса СО-49Д

Диафрагменный или мембранный растворонасос СО-49Д используется для проведения отделочных штукатурных работ в промышленном и гражданском строительстве, и предназначен для транспортирования и нанесения штукатурных растворов подвижностью свыше 8 см и крупностью фракции наполнителя до 0,5 см. Применяется он также для ремонтных работ, и наиболее востребован при оштукатуривании стен.

Модель работает на закрытых площадках и в помещениях при плюсовой температуре окружающей среды. Для её использования необходима подача воды и электроэнергии (трехфазная сеть с напряжением 380 В). Агрегат прост в управлении, его легко перемещать, настраивать, обслуживать.

Растворонасос СО-49Д характеризуется производительностью 4,0 кубометра в час и максимальным рабочим давлением 15 кгс/см2. При габаритах 1,02 х 0,42 х 1,24 м (Д х Ш х В) и весе в 220 кг, он обеспечивает подачу раствора на расстояние до 160 метров в горизонтальной плоскости и подъем на высоту до 35 метров (по вертикали).

Принцип работы растворонасоса СО-49Д

Основной рабочий элемент модели СО-49Д – плоская резиновая диафрагма. Под воздействием на неё движущегося возвратно-поступательно плунжера (через промежуточную жидкость), осуществляются деформации мембраны, которые и провоцируют перекачивание раствора. В свою очередь плунжер приводится в движение электродвигателем через клиноременную передачу, редуктор и кривошипно-шатунный механизм. Чтобы перекачать раствор, насос совершает цикл возвратно-поступательных движений. Перемещаясь вправо, плунжер способствует втягиванию диафрагмы, в результате чего в рабочей камере создается вакуум. Он обеспечивает засасывание в неё раствора через соответствующий клапан и колено из приемного бункера. При обратном движении плунжера диафрагма под воздействием водяной подушки выгибается внутрь рабочей камеры и выталкивает раствор в выпускной клапан, через который он направляется в воздушный колпак и далее в растворовод. Непрерывно работая по такой простой схеме, диафрагменно-плунжерный растворонасос обеспечивает бесперебойную подачу раствора к месту нанесения.

Растворонасос СО-49Д - основные достоинства

Растворонасос СО-49Д отвечает всем действующим нормам и стандартам качества и безопасности. Он надежен и прост в использовании, и имеет такие преимущества:

- стальные детали и корпус агрегата наряду с плунжерно-диафрагменной схемой работы обеспечивают наилучшие показатели его надежности, долговечности, ремонтопригодности;

- при минимальном весе и габаритах, а также низкой потребляемой мощности насос для перекачки раствора обеспечивает производительность работы до 4 куб.м/час, и снижает трудозатраты рабочего персонала;

- растворонасос СО-49Д легко и удобно транспортировать и приводить в рабочее состояние, а управление агрегатом отличается простотой и доступностью;

- учитывая производительность растворонасоса, его экономичность в использовании и обслуживании, и основные рабочие характеристики, стоимость приобретения агрегата окупается в довольно сжатые сроки.

Как купить растворонасос СО-49Д

Чтобы заказать растворонасос модели СО-49Д или другое необходимое Вам профессиональное строительное оборудование, позвоните нашим менеджерам по телефонам, указанным на сайте. Наша компания имеет многолетний опыт работы в данной сфере и гарантирует подлинность, высокое качество и оптимальные цены на каждую модель. Кроме того, у нас всегда в наличии любые запчасти для растворонасоса СО-49Д и другого оборудования.

Наши менеджеры знают специфику каждого представленного в каталоге агрегата, и всегда помогут Вам подобрать правильную технику, исходя из поставленных целей её применения. Если Вас интересует растворонасос СО-49Д - Вы можете уже сейчас позвонить нашим менеджерам и обсудить условия приобретения данного агрегата, его оплаты, доставки, а также получить ответы на все интересующие Вас вопросы.

tehnavi.ru

Растворонасосы СО-50А, СО-50АМ, СО-49С, СО-49, РН 2-4

Растворонасос предназначен для приема, просеивания, нанесения и транспортирования штукатурного раствора на поверхность, что обрабатывается, при выполнении отделочных работ на строительном участке. Подвижность раствора должна быть не менее 7 см., а крупность фракции не должна превышать 5 мм. Растворонасосы используются на объектах, где температура окружающей среды под навесом или в закрытом помещении не ниже 0°С (273К).

Растворонасосы необходимо подключать к трехфазной электрической сети переменного тока с напряжением 380 вольт и частотой тока 50 герц и с глухозаземлённой, через устройство защитного отключения, нейтралью.
Дальность подачи раствора и производительность растворонасоса уменьшаються при снижении подвижности раствора.

Описание конструкции Растворонасосов

Растворонасос представлен в виде противоточного поршневого насоса простого действия, полость с плунжерной парой которого заполнена жидкостью (водой) и отделена плоской диафрагмой от перемещаемого раствора.
Рама тележки является несущей частью растворонасоса, на которой смонтирован приводной механизм и насосная часть. Плунжер с сальниковым уплотнением размещен в насосной камера, которая, в свою очередь, находиться в насосной части растворонасоса. Предохранительный клапан смонтирован в верхнем приливе насосной камеры. Пробки в камере предусмотрены для слива и залива промежуточной жидкости. Рабочая камера, с нагнетательным и всасывающим шаровыми клапанами, смонтирована на торце насосной камеры. Плоская резиновая диафрагма служит для разделения между собой внутренних полостей обеих камер. Компенсатор находится в верхней части рабочей камеры и используется для снижение пульсаций в напорной магистрали. Это происходит за счет упругости воздуха, который находиться в компенсаторе. Препускное устройство и патрубок для присоединения напорных шлангов установлены на компенсаторе. С помощью препускного устройства можно сбросить давление при необходимости и можно выпустить растворную смесь из вертикальной части растворопровода.

Кривошипно-шатунный механизм кинематически связан с электрическим двигателем через понижающую двухступенчатую передачу и находиться в приводном механизме насоса. Быстроходная ступень данной передачи выполнена клиномерной, а тихоходная — зубчатой. Защитное ограждение закрывает обе ступени.
Кнопочный пост и магнитный пускатель содержаться в электрической аппаратуре управления.

Принцип работы Растворонасоса.

Электрический двигатель, через кривошипно-шатунный механизм и двухступенчатую передачу передает плунжеру возвратно-поступательные движения. При движении плунжера в глубь насосной камеры , из-за невозможность сжать промежуточную жидкость, диафрагма выпучивается и в связи с этим уменьшается объем рабочей камеры, что приводит к выталкиванию раствора в полость компенсатора. Всасывание растворной смеси в рабочую камеру и распрямление диафрагмы происходит при обратном ходе плунжера.

Из-за воздействия атмосферного давления, через всасывающий клапан, предварительно процеженный раствор заполняет полость рабочей камеры аж до того времени, пока плунжер не прийдет в мертвую точку.
Выпучивание диафрагмы происходит в следствии движения плунжера в камеру. Под действием нарастающего давления и силы тяжести закрывается всасывающий клапан и раствор, через нагнетательный клапан, вытесняется в компенсатор и напорную магистраль, за счет чего происходит сжатие воздушной подушки компенсатора. При цикле всасывания энергия сжатого воздуха тратится на выталкивание раствора в напорную магистраль. Дальше циклы повторяються.

Если допустимое значение давления превышается, то срабатывает предохранительный клапан из-за чего происходит выброс промежуточных жидкостей. Возможность пробуксирования ремней клиномерной передачи чвлчетсч дополнительной защитой при явных перегрузках.

Меры безопасности при работе с растворонасосом.

Растворонасос и используемый совместно с ним бункер должны быть надежно закреплены от возможных перемещений во время эксплуатации. Растворонасос и бункер должны быть надежно заземлены.
К ооблуживанию растворонасоса допускаються лица, усвоившие требования настоящей инструкции, знающие устройство машины, прошедшие инструктаж по технике безопасности, имеющие индивидуальные средства защиты от поражения электрическим током.

Подводящие кабели не должны иметь петель, скручиваний и резких изгибов.
Перед отсоединением растворопровода необходимо сбросить давление, открыв клапан перепускного устройства, и работать только в защитных очках.

В вечернее и ночное время растворонасос и рабочее место оператора должны быть хорошо освещены.
При работе растворонасоса не допускается: устранять неисправность на ходу, оставлять работающий, а также не обесточеный растворонасос без надзора, снимать защитные ограждения при работающих механизмах, заклинивать и нарушать работу предохранительного клапана.

Подготовка растворонасоса к работе.

Надеть рукав на патрубок перепускного устройства и в боковое отверствие стенки виброситазавести свободный конец. Надеть рукав на выходной патрубок компенсатора и двумя хомутами закрепить.
Соединить насос с бункером при помощи гофрированного рукава и 4-х хомутов тем самым обеспечить герметичность соединения. Для отсева фракции более 5 мм бункер должен быть оборудован виброситом.
Рстворопровод, собранный из соединительных патрубков и рукавов при помощи хомутов, закрепляеться на стене или лесничному просвету здания.

Подключить растворонасос к электрической сети переменного тока и произвести его заземление. При подводе электропитания необходимо обеспечить такое фазное подключение, чтобы вращение электродвигателя было по часовой стрелке со стороны крыльчатки электродвигателя.





Технические характеристики Растворонасосов СО-50А, СО-50АМ, СО-49С, СО-49, РН 2-4

Наименование СО-50А СО-50АМ СО-49С СО-49
Производительность, м3/час 6,0 6,0 4,0 4,0
Мощность электродвигателей, кВт 7,5 7,5 4,0 4,0
Развивающее давление, МПа
(кг/см2) 1,47(15) 1,47(15) 1,47(15) 1,5(15)

Дальность подачи

горизонтальная, м

вертикальная, м

200 200 160 160
40 40 35 35
Габариты, мм 13000х590х1150 1300х590х1150 1185х500х1025 1185х500х1025
Масса, кг 390 400 200 200
Наличие запчастей на складе в ассортименте в ассортименте в ассортименте в ассортименте
Ремонтопригодность полная полная полная полная
Оборудование выпускается серийно серийно серийно не выпускается
Производитель Рязанский з-д «ЗСТМ» Прилуцкий
з-д «Сота-СТАЛЬ»
Наличие растворонасов на складе ПП «Сота-Сталь» Постоянное наличие нового оборудования Новые
(складское хранение)

Наименование РН 2-4 СО-168 МС-231 СО-152
Производительность, м3/час 2,0/4,0 3,0/6,0 6,0 1,0
Мощность электродвигателей, кВт 7,5 7,5 7,5 1,5
Развивающее давление, МПа (кг/см2) 3,5(35) 3,5(35)/1,75 (17,5) 4,0(40) 1,47(14,7)
Горизонтальная, м 250 250/330 250 60
Вертикальная, м 60 90/60 50 30
Габариты, мм 1210х860х640 1540х640х1250 570х600х1010 1850х1160х870
Масса, кг 375 500 324 330
Наличие запчастей на складе в
ассортименте ограничено ограничено ограничено
Ремонтопригодность полная частичная частичная частичная
Оборудование выпускается штучное
производство не
выпускается не
выпускается не
выпускается
Производитель Винницкий
з-д «Сота-СТАЛЬ» Мариупольский
РМЗ ЭМЗ
«Главкиевгорстрой» Вильнюсский
з-д СОМ.
Наличие растворонасов на складе
ПП «Сота-СТАЛЬ «Компания» Постоянное
наличие Новое
оборудование
складского
хранения
(под заказ) Новое
оборудование
складского
хранения
(под заказ) Новое
оборудование
складского
хранения
(под заказ)





www.gidropress.com

Отправить ответ

avatar
  Подписаться
Уведомление о
