Реконструкция скважин методом ЗБС

Жизненный цикл любых скважин не безграничен. Это связано с износом системы. Через время потребуется реконструкция нефтяных скважин. Период, который называется жизненным циклом конструкций, включает в себя:

• инженерно-геологические изыскания;
• проектирование;
• строительные работы;
• эксплуатация места бурения;
• ликвидация.

Использование скважин предусматривает существенные изменения применяемого наземного и подземного оснащения. Это связано потребностями, которые касаются непосредственно добычи сырья в определенном пласте горных пород. При эксплуатации ожидается моральный и физический износ оборудования и всей технической подсистемы. А это приводит к снижению производственного уровня. Потому со временем придется проводить восстановление скважины.

Реконструкция скважин – что это такое?

Восстановление – это целый комплекс процедур работы над скважиной. Он включает в себя:

• ремонт;
• реконструкцию;
• техническое перевооружение системы.

Рассматриваемому понятию можно дать несколько определений. Наиболее точным с точки зрения нормативных актов будет следующее: реконструкция – это процесс, представляющий изменение характеристик объекта капитального строительства. При этом может затрагиваться, как часть сооружений и зданий, так и проводиться комплексная работа, затрагивающая всю площадь места бурения. Изменяются показатели производительности, объемов и качества инженерного оснащения.

Важно! Стоит понимать, что изменение любого из параметров скважины – это уже ее реконструкция.

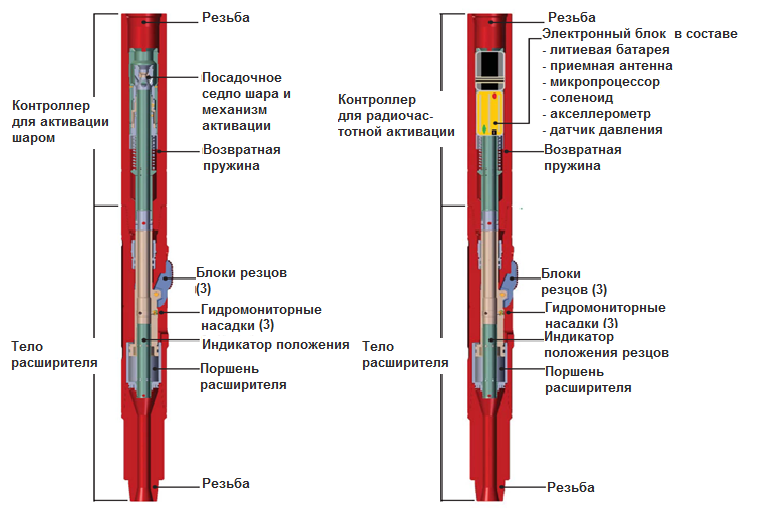

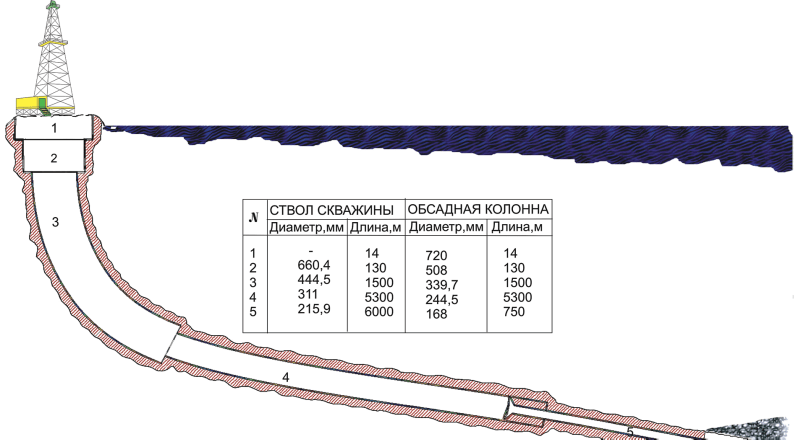

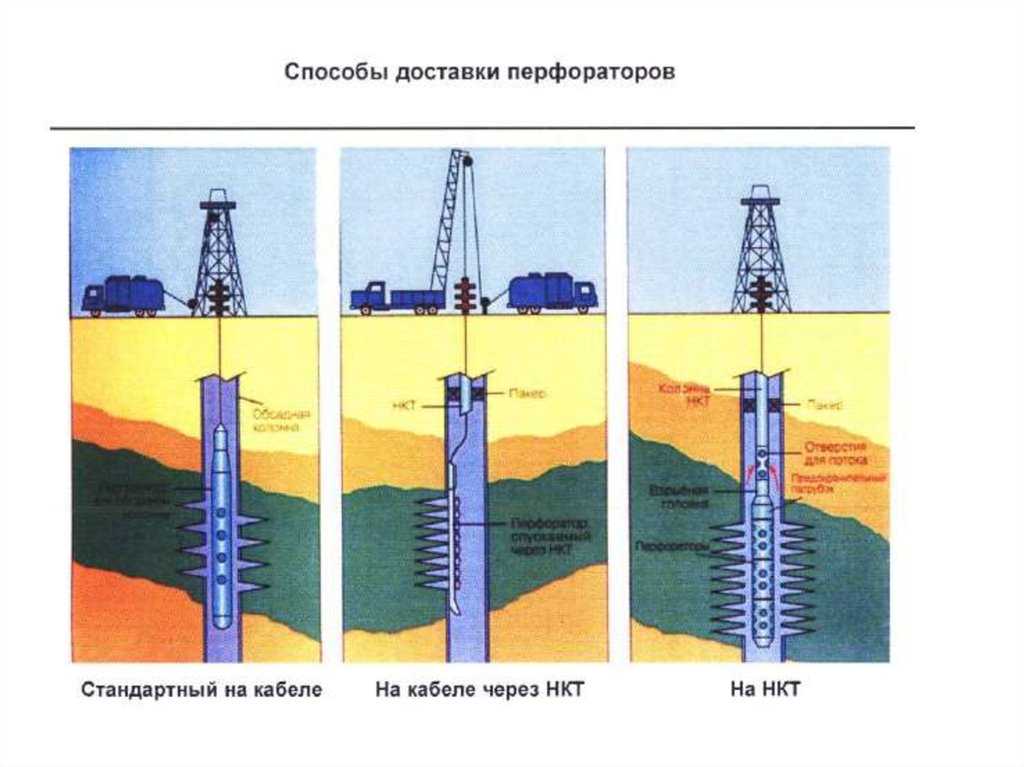

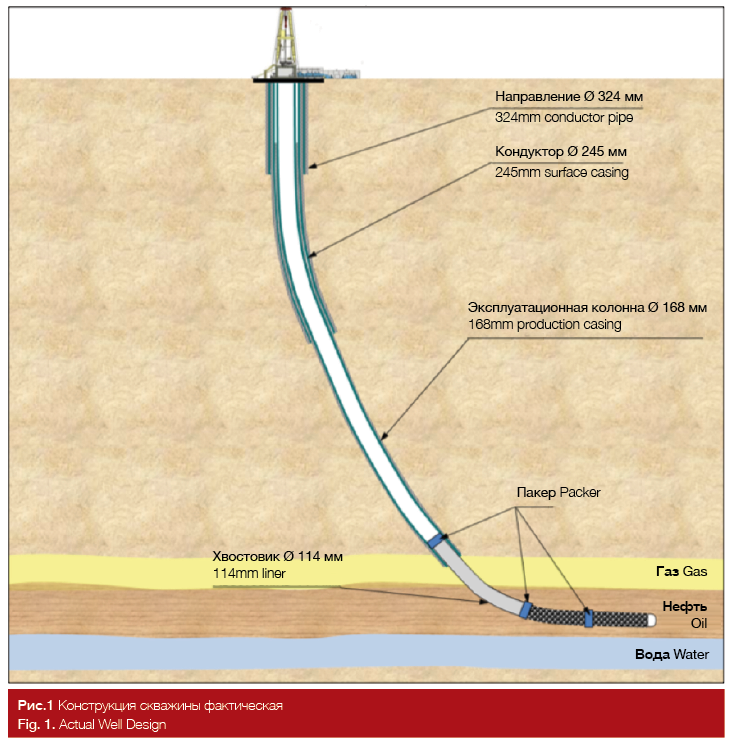

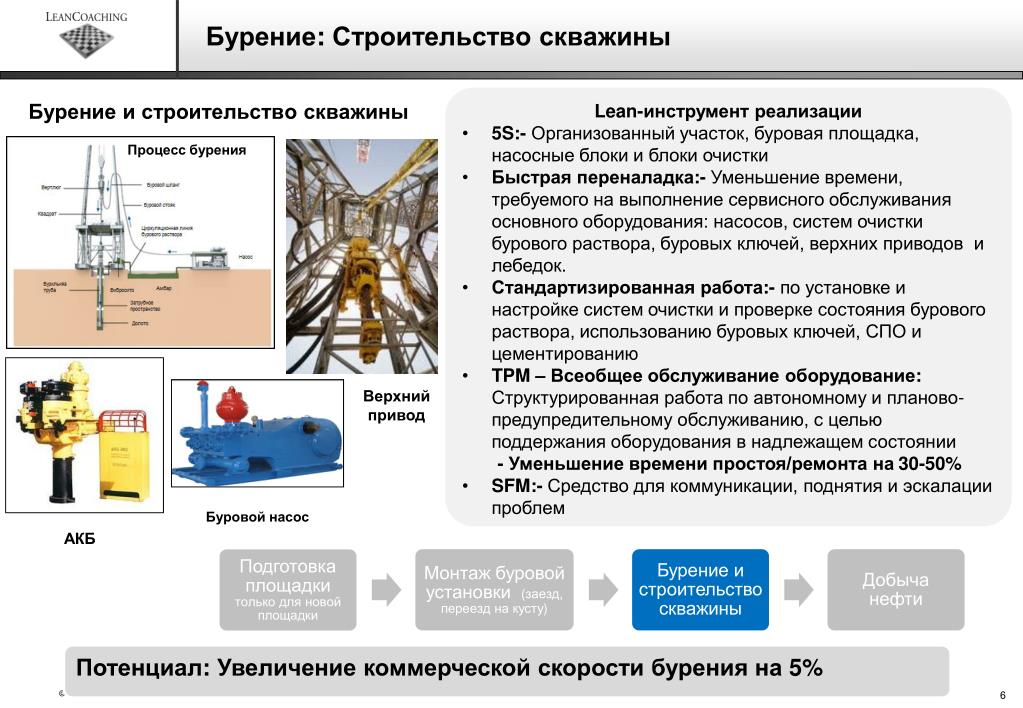

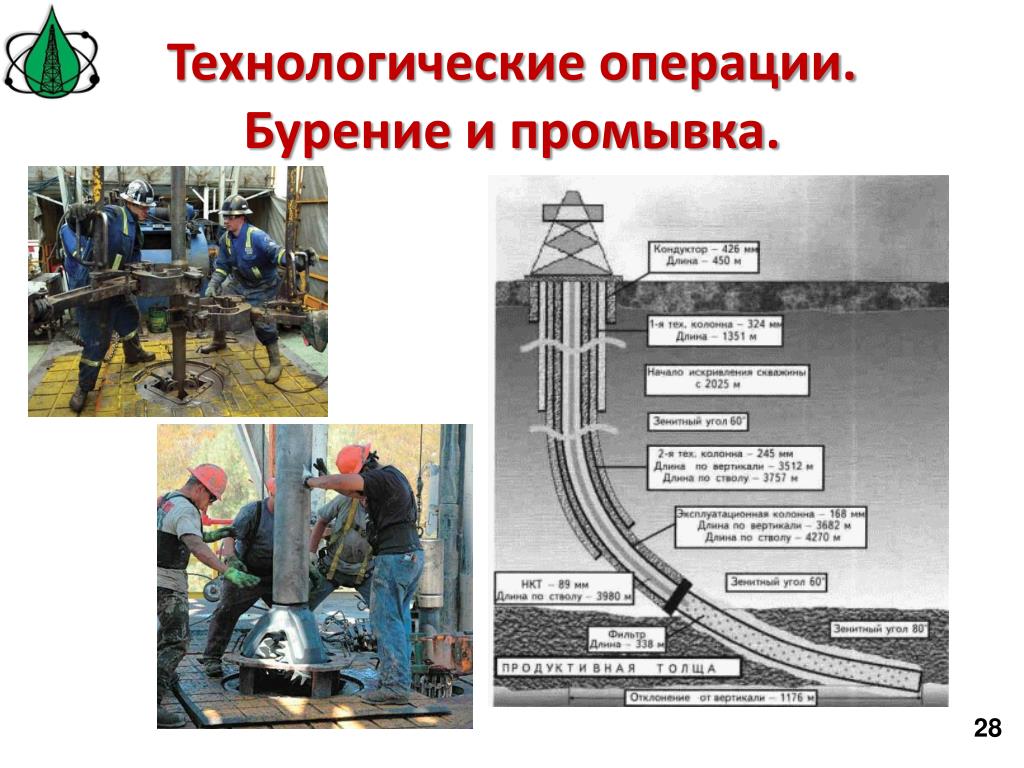

Бурение бокового ГС (горизонтальный ствол) состоит из нескольких этапов. Первое – монтаж ликвидационного моста. Он необходим для вывода технологического участка из эксплуатации. Второе – бурение той части, которая расположена горизонтально. После этого проводится установка оборудования для БГС, которое обеспечит максимальную герметичность. В итоге скважина будет иметь не ту конструкцию, которая предусматривалась рабочим проектом.

Зачем это нужно?

Реконструкция скважин напрямую связана с надобностью провести новый ствол, что одновременно вызывает изменения всей системы и ее назначения. Это может быть дополнительная разведка места бурения, извлечение углеводородного сырья из экранированных ловушек. Важно, чтобы она проводилась согласно проектной документации с соблюдением технологии процесса. Сам же проект на реконструкцию разрабатывается проектной организацией, исходя из пожеланий заказчика в лице пользователя скважины.

Стоит понимать, что все процессы выполняются исключительно специализированными предприятиями, которые имеют на это лицензию и разрешения. Процедура проводится в строгом порядке, установленном законом. Итоговое решение принимается заказчиком только после согласования с местным представительством Госортехнадзора.

Если в скважине наблюдается пониженное пластовое давление, то необходимый спектр работ включает в себя:

• промывку ствола скважины, вернее его песчаной пробки;
• выкачивание забившейся в забой жидкости;
• фиксация пласта из призабойной территории;
• изоляция пластовых вод.

Кроме того работы предусматривают вызов притока. Для этого используется колтю-бинговое оснащение и бур. Промывка проводится при помощи современных составов и композитных жидкостей. К процессу допускаются исключительно квалифицированные сотрудники. Для этого на предприятии проводятся тренинги, плановая подготовка и проверка приобретенных знаний и навыков при помощи аттестации персонала.

Важно отметить, что после реконструкции вырастает значение добытой нефти из месторождений. При этом работы можно проводить на территориях:

• существующих буровых, где планируется углубление до определенного пласта сырья;
• на скважинах, где требуются дополнительные капитальные затраты на сооружение;
• на новых буровых, где только проводится застройка не забуренной территории.

Месторождения, требующие дополнительных затрат, предполагают установку новых промысловых и транспортных устройств, а также реконструкцию уже работающих сооружений.

Реконструкция скважин методом ЗБС

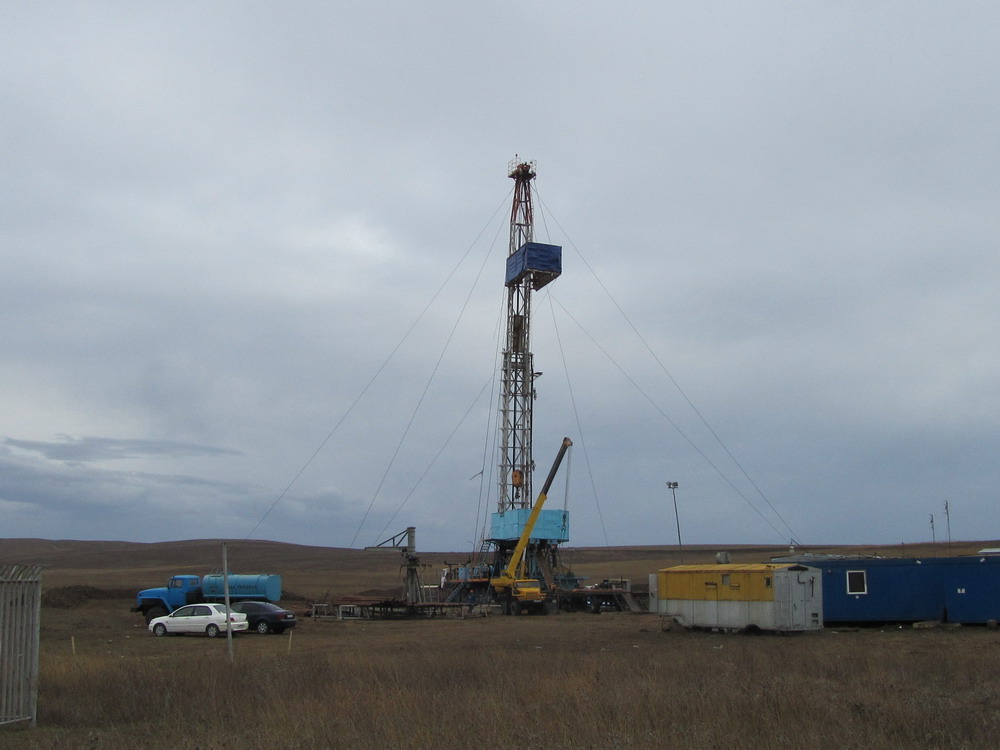

ЗБС технология – это проведение специализированных работ, касательно зарезки боковых стволов. Как правило, способ требует применения мобильных установок. Подобное оснащение для бурения оборудуется для каждого заказчика индивидуально с учетом особенностей конкретного объекта. Такие установки характеризуются грузоподъемностью в диапазоне 100 – 160 тонн.

На территории РФ, как и в других странах, многие нефтяные скважины находятся в заброшенном состоянии. В России их количество насчитывает порядка 40 тыс. Значительное число бездействующих технологических подсистем может быть использовано. Для этого потребуется забурка бурового ствола. Технология позволит исключить вероятность дополнительных трат на сооружение инженерных коммуникаций. Реконструкция скважин методом ЗБС предоставит возможность разработать ранее не задействованные пласты месторождения.

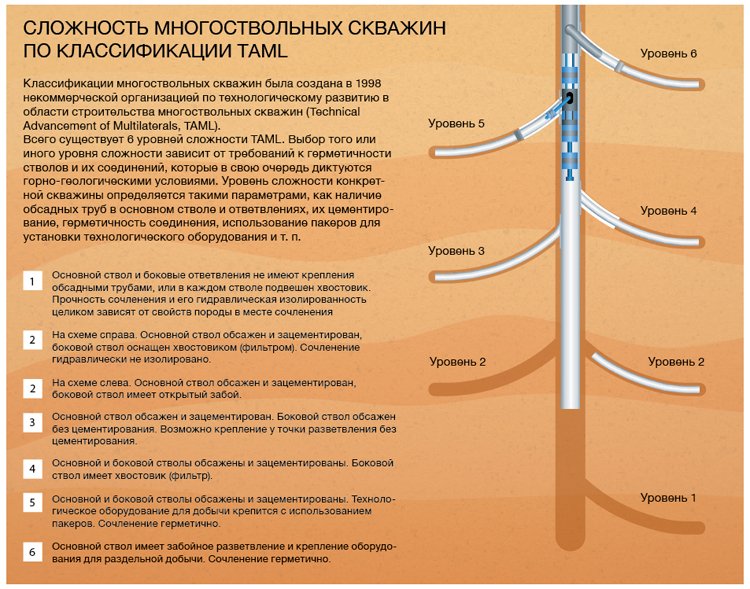

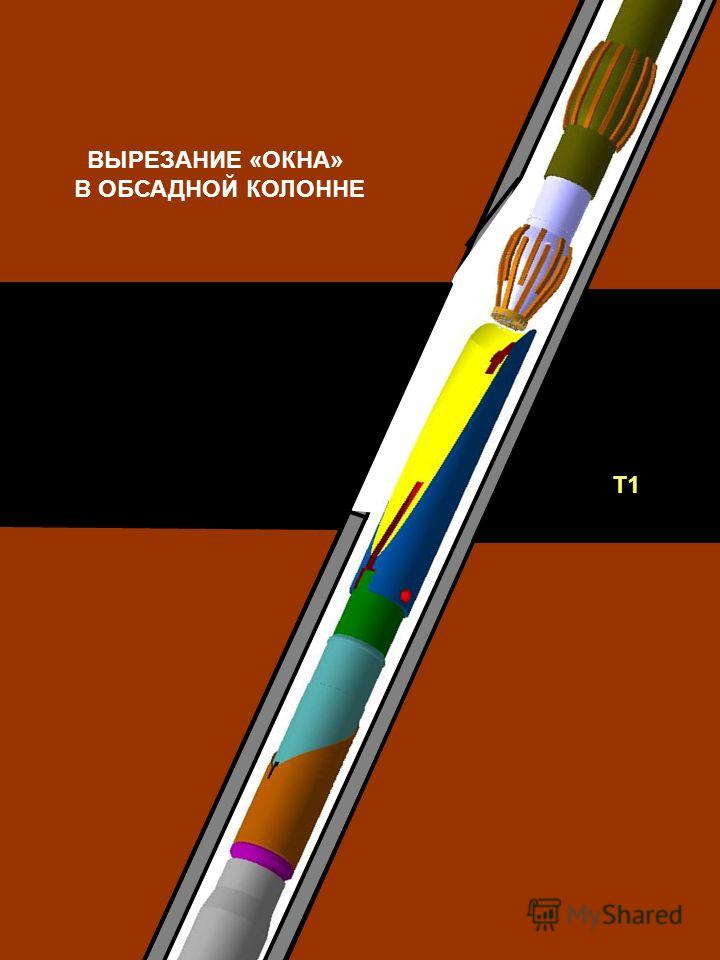

Сейчас повсеместно применяются два способа ЗБС: срез определенного участка в колонне или забурка с отклоняющего клина. Первая технология предусматривает извлечение нецементированной колонны при необходимости. В это же время реконструкция скважин методом ЗБС по такому принципу связана с большой длительностью процесса:

1. Вырезание необходимой части, как правило, невозможно провести за 1-2 спуска. При этом допускается смена вырезающего оснащения.
2. Процедура требует сооружение вспомогательных цементных мостов. Также строятся изоляционные мостики.
3. Запуск бурового агрегата и разработка желоба относятся к сложным работам, а потому тоже отнимут много времени.
4. Использование такого способа забурки бурового ствола достаточно часто связано с возникающими сложностями при бурении под зенитным углом. Чем это вызвано? Если использовать труборез под таким углом, то придется часто менять устройство. Кроме того такой подход увеличит износ конструкции, а этого допускать нежелательно.

Если же брать в учет геодезические особенности и виды конструкций в РФ, рассматриваемый способ ЗБС не столько приемлем, как бурение с отклоняющимся клином. Эта технология разделяется на 3 подвиды. Они отличаются между собой методом заякоривания:

• приспособление с упором на забой;
• изделие изготавливаемое из профилированной трубы;
• применение профильного перекрывателя, в качестве якоря.

Итоги

Забурка бурового ствола – это один из самых эффективных способов реконструировать технологическую подсистему, добившись повышения производственных мощностей. При этом увеличивается коэффициент извлечения нефти из месторождения, возвращаются в эксплуатацию скважины, которые нельзя было реконструировать иными способами.

Стоит понимать, что себестоимость нефти, добытой из реконструированной технологической подсистемы, ниже средней цены за единицу объема нефти из обычных буровых. Затраты на строительные работы могут окупить ЗБС уже через 12 месяцем. Иногда этот период затягивается до 2 лет.

Читайте также:

« Суть разработки нефтяных и газовых скважин, системы и стадии процесса

Преимущества гидропескоструйной перфорации нефтяных скважин »

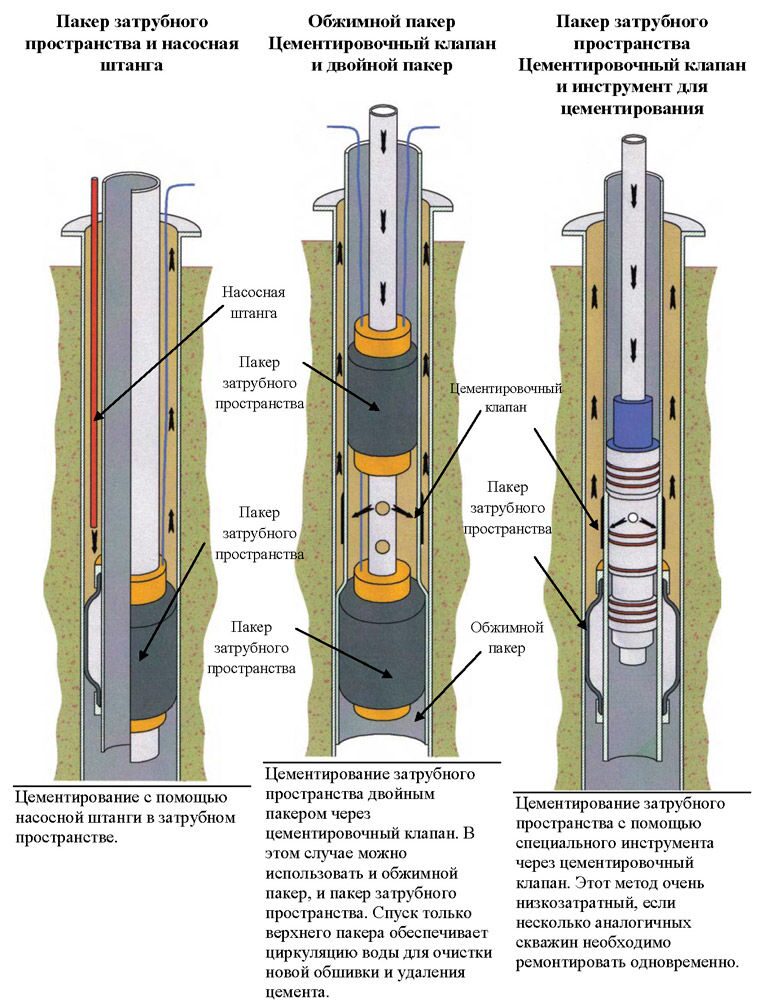

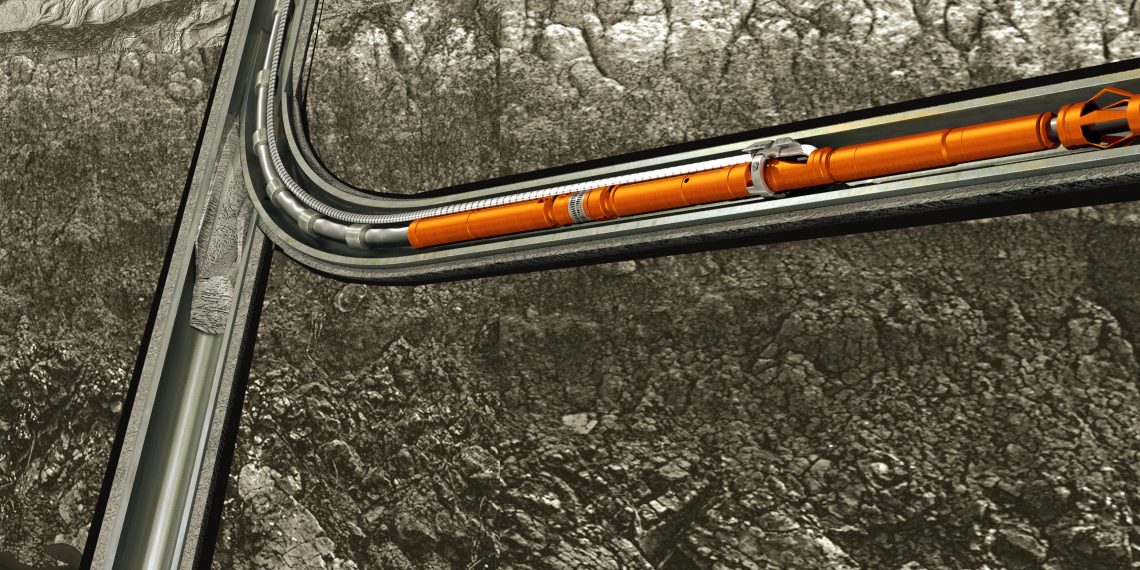

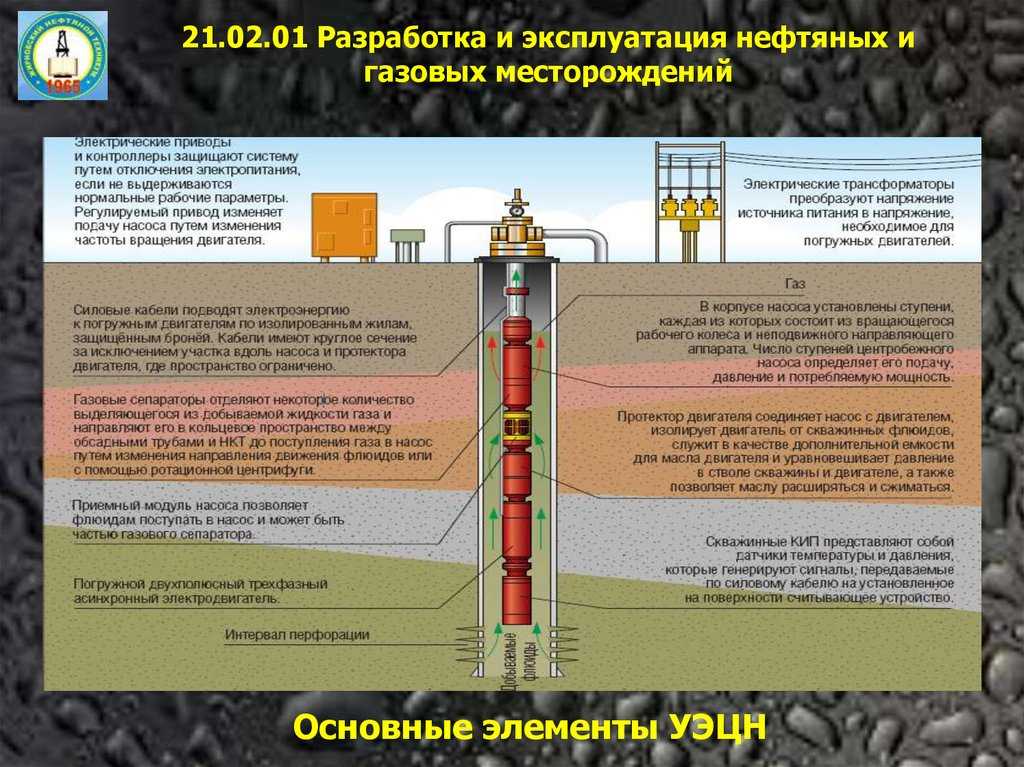

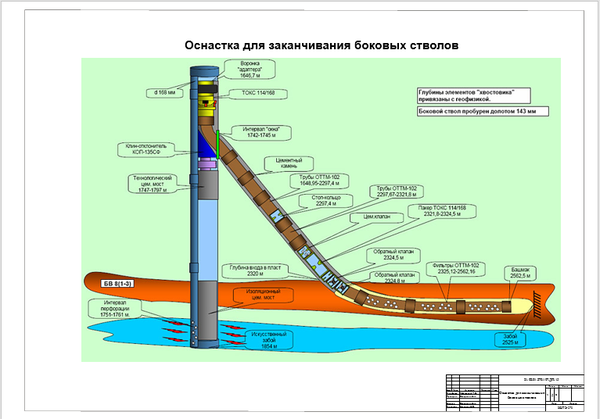

Зарезка боковых стволов скважин: суть процесса

Зарезка – технология, применяемая для создания новых стволов шахт, путем бурения боковых стояков достигается восстановление скважин, которые ранее были не задействованы из-за усыхания или по другим причинам. При этом задействуются те пласты, которые ранее не использовались. Кроме того, могут быть применены различные методики. Они эффективны для всех видов залежей. Проще говоря, происходит увеличение длины шахты.

Основные методики

В основном применяется два различных боковых способа сверления:

1. Бурение с отклоняющимся клином.

2. Вырезание участка.

В последнем случае применяется бурение боковых столбов с извлечением обсадной колонны. Вырезается большой участок, а значит, и затраты немаленькие. К тому же данная методика требует большого количества времени. Вырезающее устройство при этом запускается неоднократно. Первый метод позволяет сделать все в один заход. В обоих случаях необходимо использование специального оборудования.

В чем назначение зарезки?

Зарезка применяется для того, чтобы успешно вернуть в рабочее состояние любую из скважин, которая не может быть задействована из-за геологических и технических условий. Благодаря методике удается задействовать в работу те участки пласта земли, из которых трудно добывать ресурсы по многим причинам. Применим метод в основном для месторождений газа и нефти, а также для воды, что повышает работу в малодебитных местах.

Чаще всего данный метод применяется, как аварийная мера. При этом осуществляется бурение дополнительных стволов. При таких боковых зарезках все расходы очень быстро окупаются, и это значительно дешевле, чем производить поиски места залегания необходимого сырья, и бурить новую шахту. Сети новых стволов бурятся на используемых месторождениях, поэтому данный процесс непростой.

Все работы должны производиться только профессионалами, имеющими большой опыт в данном деле. Это позволит избежать всевозможных рисков и проблем. Чтобы не было пересечения основных и боковых шахт, необходимо точно рассчитать траекторию новых скважин. А такие расчеты возможны только при помощи высокотехнологического оборудования и обширных познаний в сфере создания дополнительных скважинных стволов.

Что необходимо для работы?

Для того чтобы провести работу по образованию скважин качественно, необходимы специальные буровые инструменты с диаметром, меньшим чем у шахты.

Таким образом, обеспечивается его спокойное и беспрепятственное передвижение внутри уже имеющейся колонны. К тому же это способствует увеличению искривлений дополнительных боковых шахт, уменьшает длину основного колодца и приводит к снижению затрачиваемых средств.

Кроме бурового инструмента, для скважин необходим раствор, он должен подбираться индивидуально. Такие растворы бывают разных видов в зависимости от элементов, содержащихся в их основе. Это могут быть:

Использование таких составов значительно повышает проводимость боковых шахт примерно в 1,5-2 раза. Становится возможным бурение стволов с более сложными траекториями. При всем этом растворы обладают высоким уровнем экологичности, что немаловажно в работе по созданию новых стволов.

Как проводится процесс?

Как уже говорилось выше, методов проведения работ по созданию дополнительных скважин достаточно много.

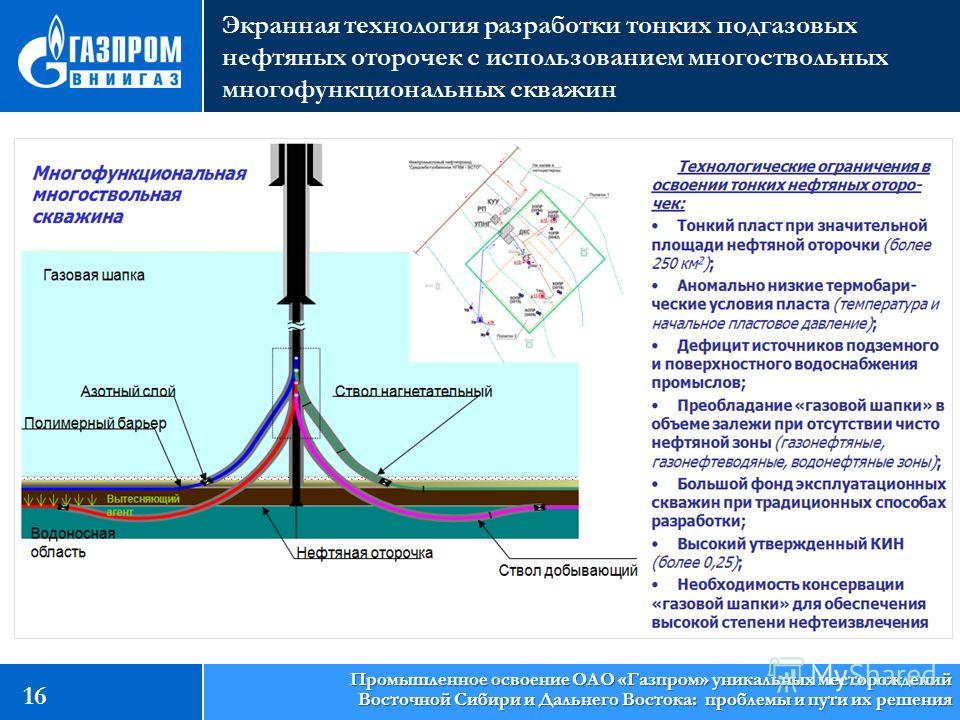

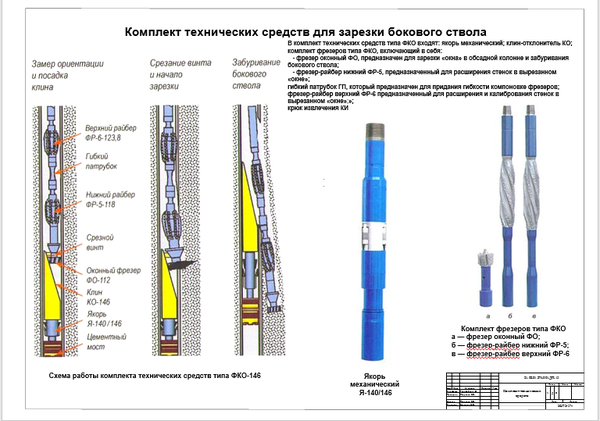

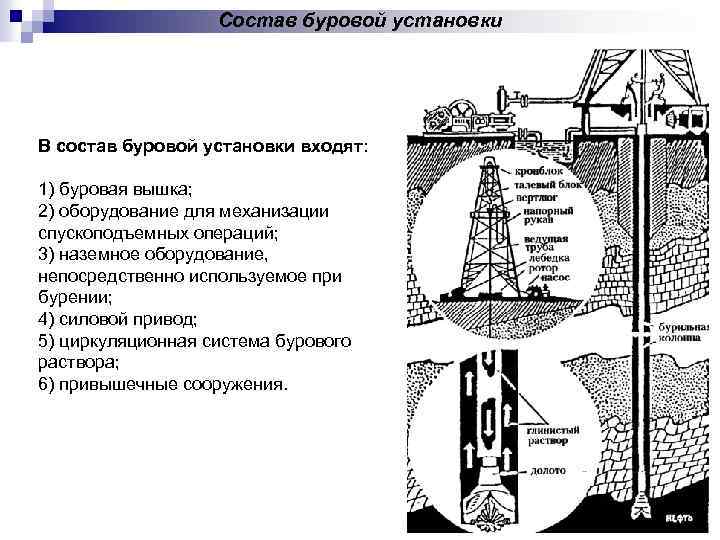

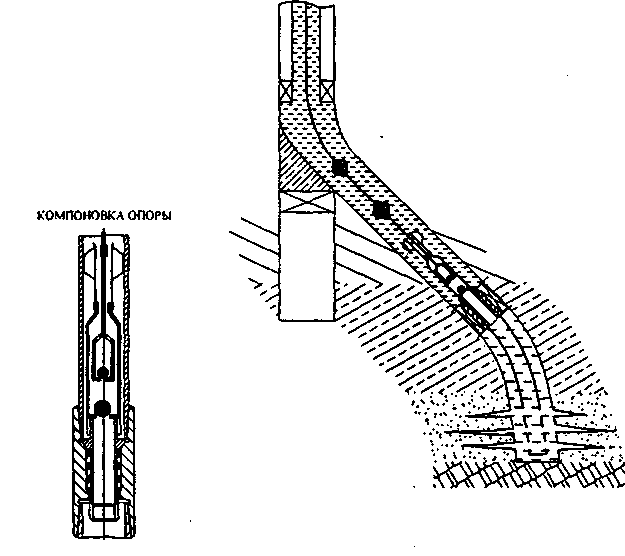

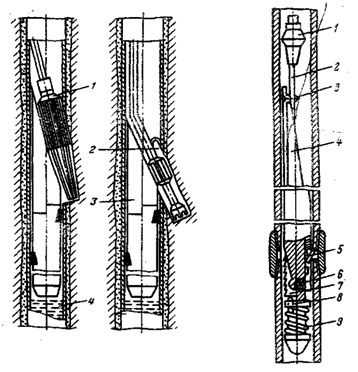

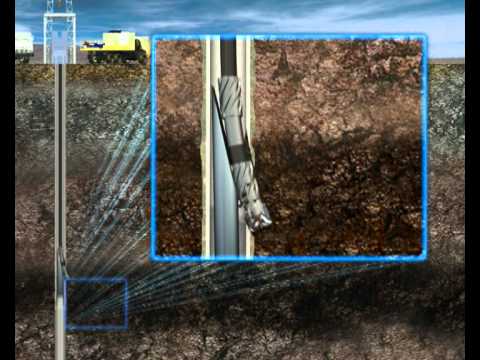

Давайтерассмотрим один из них, с использованием специального устройства для боковых бурений стволов. Он заключается в применении проходного якоря, который помещается в пространство между корпусом обсадных и боковых колонн. Якорь должен быть диаметром меньше стволов шахт, с которыми будет проводиться работа.

Зарезка делается в определенной последовательности, только так возможно её успешное проведение.

Якорь опускается, и создается переизбыток давления в пустоте скважин, после чего он отсоединяется от прикреплённой к нему посадочной втулки. Гироскопическим стержнем инклинометра определяется местоположение паза скважин. В соответствии с этим выставляется направление клина и глубина зарезки. После этого проделывается стандартная процедура бурения стволов.

Если появится необходимость, клин можно в любой момент извлечь из скважин и сменить его направление. Таким образом работа может быть произведена под любым требуемым углом, в разных направлениях. В данном случае требуется проведение 2-х заходов, но по данной методике можно осуществить все действия и в один заход.

Чтобы сделать зарезку за один спуск, надо соединить отклонитель с профильной трубой. Затем проводится её гидравлическое сцепление с инструментом для бурения через специальные трубы, расположенные на корпусе фрезы. Это упрощает весь процесс и увеличивает прочность бурового оборудования. В связи с этим метод не всегда применим там, где требуется гибкость.
