Расшифровка марок – Расшифровка марок сталей не очень сложное дело, если знать какими буквами принято обозначать те или иные химические элементы, входящие в состав марки или сплава. 1 страница

Содержание

Марки сталей: расшифровка обозначений :: SYL.ru

Практически каждую минуту мы сталкиваемся с изделиями из стали. Их немало и в быту (ножи, инструменты), и в промышленной сфере. Строительство домов также не обходится без конструкций из металла. Существуют различные марки стали, расшифровка их поможет правильно подобрать материал в зависимости от характеристик.

Что такое сталь

Сталью называют сплав, который имеет в своем составе железо и углерод. Содержание последнего не превышает 2,14 %. Если углерода больше – это уже чугун. Помимо этих компонентов, сталь может содержать различные примеси, как полезные, так и те, что ухудшают механические свойства сплава. Введение химических элементов с целью изменения (улучшения) механических, физических свойств называют легированием. В качестве лигатуры могут выступать хром, титан, молибден, марганец и др. К вредным примесям можно отнести азот, фосфор, серу. Как правило, повышенное их содержание ухудшает межкристаллические связи.

В зависимости от назначения выделяют следующие категории стали. Конструкционные сплавы предназначены для изготовления деталей машин, строительных элементов. При изготовлении различного инструмента, штампов применяются инструментальные марки сталей (расшифровка их дает возможность узнать введенные в состав легирующие элементы). Существует и особая группа сплавов особого назначения. Они имеют специфические характеристики благодаря легированию. В эту группу входят стали, стойкие к высоким температурам, коррозии, износостойкие и т. п.

Раскисление стали. Типы сплавов в зависимости от степени раскисления

В процессе изготовления стали она в определенной степени насыщается кислородом. Он относится к вредным примесям, так как при легировании способен вызвать окисление элементов. Поэтому для его удаления проводится раскисление. В состав стали вводят определенные вещества (марганец, кремний), которые связывают кислород. Спокойная сталь раскисляется полностью, весь кислород собирается в так называемой раковине сверху. Ее отрезают и получают полностью гомогенную структуру. Все химические элементы распределяются равномерно. В полуспокойной стали процесс раскисления происходит не полностью. В верхней части слитка наблюдаются пузыри (однако они исчезают при прокатке). Такие стали используют для изготовления труб, проката. Так называемая кипящая сталь характеризуется неоднородным химическим составом слитка. Наружный слой, как правило, более чистый. Его используют для проката. В средней части наблюдается повышенная концентрация легирующих элементов. Ее широко применяют для изготовления труб, проволоки, стальных листов.

Основные принципы маркировки углеродистых сталей

Стоит отметить и разделение сталей в зависимости от содержания таких примесей, как фосфор и сера. Если в составе имеется не больше 0,06 % серы и до 0,07 % фосфора, то такой сплав называют сталью обыкновенного качества. Если процентное содержание этих элементов 0,04 % и 0,035 % соответственно, то сталь качественная. Высококачественные сплавы имеют не более 0,025 % серы и фосфора. При маркировке сплавов используют буквенные и цифровые обозначения. Сталь обыкновенного качества обозначается буквами “Ст”. Далее следуют цифры. Они обозначают содержание углерода (десятые доли). Чем больше цифра, тем выше содержание углерода в составе. Расшифровка марок сталей и сплавов данной категории подразумевает, что увеличение номера ведет к усилению прочностных свойств, однако ухудшается пластичность материала. В конце указывается степень раскисления (сп, пс, кп). Также при маркировке используют буквы А, Б, В, которые указывают на гарантированные качества (механические, химические и обеих категорий соответственно). Примером можно назвать БСт2кп – это сплав с гарантированным химическим составом, кипящая сталь, содержание углерода в пределах 0,2 %. Еще одна марка стали – Ст3сп. Расшифровка следующая: содержание углерода 0,3 %, спокойная, с гарантированными механическими свойствами (как правило, индекс А не ставится в начале).

Конструкционная сталь. Расшифровка марки стали

Такие сплавы маркируют двумя цифрами в начале, которые указывают на содержание углерода (в сотых долях). В конце ставят степень раскисления. Если сталь легированная, то после указания количества углерода идет буквенное обозначение введенного химического элемента. Далее следуют цифры. Это процентное содержание легирующего вещества. Каждый химический элемент имеет свое обозначение. Никелю соответствует буква “Н”, хрому – “Х”, алюминию – “Ю” и т. п. Примером может быть марка стали 09Г2С. Расшифровка будет следующей: сталь содержит 0,09 % углерода, легирующим элементом является марганец (на это указывает буква «Г»). Его содержится в сплаве около 2 %. Буква “С” указывает и на присутствие кремния. Его в составе меньше 1 %, так как после буквы цифры отсутствуют. Еще можно сказать, что данная сталь относится к низколегированным. Литейные стали в своей маркировке имеют в конце букву Л.

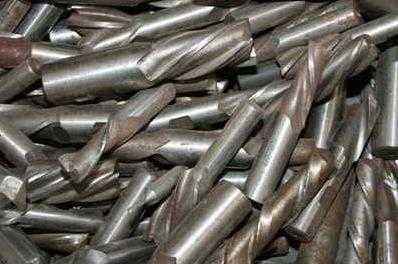

Инструментальная сталь

Обычная инструментальная сталь маркируется так же, как и конструкционная. Однако если сталь быстрорежущая, то в начале обозначения ставится буква “Р”. Далее следует числовое обозначение содержания такого элемента, как вольфрам. Затем указываются легирующие элементы. Например, марки сталей (расшифровка их подобна конструкционным сплавам) Р6М5, Р2М9-МП. Процентное содержание молибдена 5 % и 9 % соответственно, вольфрама – 6 % и 2 %. Как правило, содержание хрома в таких сплавах – около 4 %, его массовая доля не указывается. Буквой “У” обозначают нелегированные инструментальные марки сталей. Расшифровка их будет следующая. У7 – инструментальная сталь с содержанием углерода около 0,7 %. Если в конце стоит буква “А”, то сплав высококачественный. Основная область применения данной категории стали – изготовление штампового, режущего инструмента. И главная особенность – сохранение твердости при нагревании от трения.

Маркировка автоматной, шарикоподшипниковой стали

Для изготовления таких деталей, как болты, винты и т. п., используется автоматная сталь. Она имеет повышенную обрабатываемость резанием. В результате поверхность деталей получается ровной и чистой. При маркировке спереди ставят букву “А”, далее следуют сотые доли количества углерода. Расшифровка марки стали А30 будет следующая: автоматная сталь с содержанием 0,3 % С. Могут дополнительно легироваться свинцом, хромом, никелем. Для изготовления элементов, которые находятся под действием переменных нагрузок, используются шарикоподшипниковые стали. Они характеризуются большой износостойкостью, прочностью. Маркируется такая группа сплавов буквой “Ш” (в начале). Хромистые стали имеют в своем обозначении и букву “Х”. Далее следует процентное содержание хрома (десятые доли). ШХ5, ШХ15Г – такие марки сталей (расшифровка их Cr 0,5 %, Cr 1,5 %, Mn до 1 % соответственно) используют для изготовления колец подшипников, шариков.

Другие виды стали и их маркировка

Трансформаторные стали (или электротехнические) обозначают буквой “Э”. Основная область их применения – изготовление электрических деталей. Главный легирующий элемент – кремний. Его содержание указывается цифрой после буквы Э. Магнитотвердая сталь обозначается буквой “Е” и используется при производстве магнитов. Для строительных конструкций и других инженерных сооружений применяется сталь строительная (например, марка стали С345). Расшифровка ее такова: буква «С» указывает, что сталь строительная, цифры – это предел текучести проката.

www.syl.ru

Какие бывают марки сталей. Расшифровка обозначений

Стали – это самая многочисленная группа используемых металлов, и их маркировка зависит от классификационной группы.

Какие бывают марки сталей

Расшифровка марки начинается с определения ее основной группы по назначению. Отличают следующие группы сталей: конструкционные, строительные, инструментальные, с особыми свойствами (жаростойкие, жаропрочные и высокопрочные).

Из конструкционных сталей изготавливаются детали машин, прокат, сварные конструкции. Инструментальные, как понятно из названия, используются для производства обрабатывающего инструмента. Особый вид инструментальных сталей – быстрорежущие, они предназначены для обработки при более высоких нагрузках. Строительные стали, применяемые, в основном, для сварных конструкций, отличаются низким (до 0,25%) содержанием углерода. По составу близки к конструкционным.

Конструкционные стали

По своему составу они делятся на легированные и углеродистые, то есть со специальными примесями и без них. В легированной стали должно содержаться не менее 45% железа. Важным свойством является наличие посторонних неметаллических примесей в получаемом сплаве – серы, фосфора и других. Чем меньше их содержится, тем качественнее считается металл. Всего существует 4 группы качества:

Группа

Максимальное количество вредных примесей

Маркировка

Обыкновенного качества

0.05 %

“Ст” в начале обозначения

Качественная

0.035 %

“Сталь” перед обозначением; чаще всего не пишется

Высококачественная

0.025 %

“А” в конце обозначения

Особовысококачественная

0.015 %

“Ш” в конце обозначения

В конце обозначения может быть проставлен тип раскисления сплава (раскисление – удаление кислорода из состава стали): кипящая (КП), полуспокойная (ПС), спокойная (СП). Индекс “СП” обычно не указывается.

В общем случае расшифровка сталей, относящихся к группе легированных, может быть представлена так:

– [содержание углерода][легирующие элементы][способ раскисления][дополнительные характеристики], где содержание углерода пишется в сотых долях процента.

Легирующие элементы указываются как сочетание их буквенных обозначений и количества в процентах. Если содержание элемента в сплаве составляет менее процента, его количество не указывается. В настоящее время для включений используются следующие обозначения: Н — никель, Х — хром, С – кремний, титан – Т, марганец – Г, Ю – алюминий, и т. д. Например, сталь 09Г2С имеет в своем составе 0,09% углерода, 2% марганца и кремний в количестве около 1%. Кроме того, существуют некоторые дополнительные обозначения марки сталей, расшифровка их следующая:

1. “Ш” в начале – сталь подшипниковая.

2. “Л” в конце – сталь литейная.

3. “А” в начале – сталь автоматная.

4. “Э” в начале — сталь электротехническая.

Отдельно выделяют строительные марки сталей. Расшифровка выглядит так: в начале ставится буква “С”, после которой указывается предел текучести. Литера “К” означает вариант химического состава, “Т” – термическое упрочнение.

Маркировка сталей с особыми свойствами аналогична маркировке конструкционных легированных.

Инструментальные стали

Перед обозначением ставится буква “У”, далее следует доля углерода (минимальное количество углерода должно составлять не менее 0,7%). Инструментальные стали так же, как и конструкционные, делятся на углеродистые и легированные, но имеют лишь 2 группы качества – качественная и высококачественная. Во втором случае в наименовании ставится буква “А” в конце обозначения. Буква “Г” указывает на повышенное содержание марганца. Расшифровка марок сталей, относящихся к инструментальным быстрорежущим, несколько иная. На первом месте стоит обозначение всей группы – литера “Р” (от английского термина “rapid” – быстрый), далее указывается количество основного легирующего компонента – вольфрама (его буквенное обозначение пропускается).

Указание способа производства стали

Для высококачественных сплавов в конце обозначения указывается способ производства марки сталей, расшифровка методов изготовления представлена ниже. Эти коды ставятся в конце обозначения: ВД – вакуумно-дуговой; Ш – электрошлаковый; ЭЛ – электронно-лучевой; ВИ – вакуумно-индукционный.

fb.ru

Марки стали: обозначение, маркировка, расшифровка, классификация

Сталь является самым распространенным сплавом. Разнообразие областей применения обуславливает большое количество разновидностей с различными требованиями, как по механическим, так и химическим характеристикам стали. Различные марки стали подразумевают не только разнообразие химического состава, но и технологию изготовления.

Марки стали

В основе многообразия сплавов лежит именно химический состав металла, поскольку легирующие компоненты определяют конечный результат, а технология изготовления и обработки лишь подчеркивает и выделяет отдельные характеристики. Некоторые элементы, входящие в состав, могут ухудшать характеристики, поэтому отдельные элементы маркировки могут указывать на отсутствие или низкое содержание подобных веществ.

Расшифровка маркировки позволяет определить содержание основных элементов сплава и, отчасти, технологию производства, а также оценить технические характеристики, а с ними и область возможного применения.

Кроме различий в составе и обработке, подразделяют также категории стали по механической прочности. Насчитывается 5 категорий, которые различаются методикой испытаний на соответствие механической прочности. Испытания проводятся на растяжение и ударную вязкость контрольных образцов.

Виды сталей и особенности их маркировки

Различные области применения сталей требуют наличие у нее строго определенных свойств – физических, химических. В одном случае требуется максимально высокая износоустойчивость, в других – повышенная устойчивость против коррозии, в третьих внимание уделяется магнитным свойствам.

Видов стали много. Основная масса выплавляемого металла идет в производство конструкционной стали, в которую входят такие виды:

  • Строительная. Низколегированная сталь с хорошей свариваемостью. Основное назначение – производство строительных конструкций.
  • Пружинная. Имеют высокую упругость, усталостную прочность, сопротивление разрушению. Идет на производство пружин, рессор.
  • Подшипниковая. Основной критерий – высокая износоустойчивость, прочность, низкая текучесть. Применяется для производства узлов и составляющих подшипников различного назначения.
  • Коррозионностойкая (нержавеющая). Высоколегированная сталь с повышенной стойкостью к воздействию агрессивных веществ.
  • Жаропрочная. Отличается способностью длительное время работать в нагруженном состоянии при повышенных температурах. Область применения – детали двигателей, в том числе газотурбинных.
  • Инструментальная. Применяется для производства метало- и деревообрабатывающих, измерительных инструментов.
  • Быстрорежущая. Для изготовления инструмента металлообрабатывающего оборудования.
  • Цементируемая. Применяется при изготовлении деталей и узлов, работающих при больших динамических нагрузках в условиях поверхностного износа.

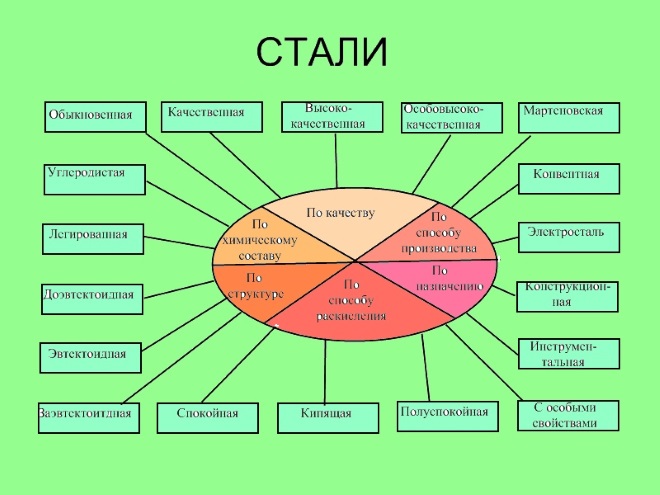

  • Классификация сталей

При расшифровке обозначений нужно учитывать, что каждому из видов соответствует строго определенная буква в маркировке.

Классификация по химическому составу

Основными легирующими добавками являются металлы. Варьируя количественный состав добавок и их массовую долю, получают большое разнообразие марок стали. Само по себе чистое железо имеет невысокие технические свойства. Малая механическая прочность, сильная подверженность коррозии, требуют введения в состав сплава дополнительных веществ, которые направлены на улучшение одного из качеств, либо сразу нескольких.

Нередко улучшение одних характеристик влечет за собой ухудшение иных. Так, высоколегированные нержавеющие стали могут иметь низкую механическую прочность, а качественные углеродистые вместе с высокой прочностью получают ослабленные коррозионные свойства.

Как уже говорилось выше, одной из классификаций марок стали является ее химический состав. Основными компонентами всех без исключения сталей являются железо и углерод, содержание которого не должно превышать 2,14 %. В зависимости от количества и пропорций добавок, содержание железа в композиции должно составлять не менее 50 %.

По количеству содержащегося углерода классифицируют три группы сталей:

  • Малоуглеродистые – содержание углерода менее 0,25 %;
  • Среднеуглеродистые – 0,25-0,6 % углерода;
  • Высокоуглеродистые, с содержанием углерода более 0,6 %.

Увеличение процентного содержания углерода повышает твердость металла, но, вместе с тем, снижается его прочность.

Для улучшения эксплуатационных качеств, в состав сплава вводят определенное количество химических элементов. Такие стали называют легированными. Для легированных сталей также существует деление на три группы:

  • Низколегированные, с содержанием добавок до 2,5 %;
  • Среднелегированные, которые содержат от 2,5 до 10 % легирующих элементов;
  • Высоколегированные. Содержание легирующих примесей варьируется от 10 до 50 %.

Маркировка сталей отражает наличие и процентное содержание легирующих добавок. При расшифровке каждому элементу соответствует определенная буква, рядом с которой находится цифра, соответствующая его содержанию в процентах. Отсутствие чисел говорит о том, что добавка присутствует в сплаве в количестве менее 1-1,5%. Наличие углерода в составе не отражается, поскольку он входит во все композиции, но его содержание обозначается в самом начале маркировки.

Маркировка может говорить и о назначении сплава. Поскольку в данной классификации также используются буквенные обозначения, то регламентируется порядок их расположения – в начале, середине и конце маркировки.

Классификация по назначению

Выше уже были приведена классификация видов сталей по назначению. Маркировка конструкционных сталей включает в себя такие обозначения:

  • Строительная – обозначается буквой С и цифрами, характеризующими предел текучести.
  • Подшипниковая – обозначается буквой Ш. Далее идет обозначение и содержание легирующих добавок, в основном, хрома.
  • Инструментальная нелегированная – обозначается буквой У и содержанием углерода в десятых долях процента.
  • Быстрорежущая – обозначается буквой Р и символами легирующих компонентов.
  • Нелегированная конструкционная сталь имеет в обозначении символы Сп и число, показывающее содержание углерода в десятых или сотых долях процента.

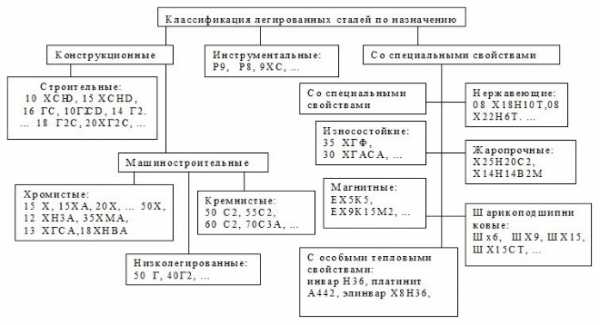

Классификация стали по назначению

Остальные разновидности, в том числе и инструментальные марки из легированных сталей, не имеют специальных обозначений, кроме химического состава, поэтому расшифровку и назначение отдельных видов можно определить только по справочной литературе.

Классификация по структуре

Под структурой стали подразумевается внутреннее строение металла, которое может существенно меняться в зависимости от условий термообработки, механических воздействий. Форма и размер зерен зависят от состава и соотношения легирующих добавок, технологии производства.

Основу зерен стали составляет кристаллическая решетка железа, в которую включены атомы примесей – углерода, металлов. Углерод может образовывать твердые растворы в кристаллической решетке, а может создавать с железом химические соединения, карбиды.

Добавки металлов существуют в виде растворов, и многие из них влияют на состояние раствора углерода.

Структура стали меняется при изменениях температуры. Эти изменения называются фазами. Каждая фаза существует в определенном температурном диапазоне, но легирующие добавки могут существенно смещать границы перехода одной фазы в другую.

Насчитывают такие основные фазы состояния металла:

  • Аустенит. Атомы углерода находятся внутри кристаллической решетки железа. Данная фаза существует в диапазоне 1400-700 °С. При наличии в составе от 8 до 10% никеля, аустенитная фаза может сохраняться и при комнатной температуре.
  • Феррит. Твердый раствор углерода в железе.
  • Мартенсит. Пересыщенный раствор углерода. Данная фаза свойственна закаленной стали.
  • Бейнит. Фаза образуется при быстром охлаждении аустенита до температуры 200-500 °С. Характеризуется смесью феррита и карбида железа.
  • Перлит. Равновесная смесь феррита и карбида. Образуется при медленном охлаждении аустенита до температуры 727 °С.

Структура стали

Фазы строения металла характеризуют его физические свойства, в зависимости от которых определяется класс стали – конструкционная, литейная и так далее.

Классификация по качеству

Легированная и нелегированная сталь в пределах каждой марки отличается качеством, которое зависит от технологии производства и качества исходных материалов.

На качество стали особо влияют примеси, которые остаются в ней при восстановлении железа из рудных концентратов. В основном негативно влияют на качество стали фосфор и сера. По их содержанию классифицируют стали обыкновенного качества и высококачественную, в конце обозначения которой присутствует буква А. Содержание фосфора в высококачественной стали не превышает 0,025 %.

Классификация по способу раскисления

При выплавке стали в ней остается некоторое количество кислорода в составе окислов железа. Для снижения количества кислорода и восстановления железа из окислов применяется реакция раскисления, при которой в расплавленный металл добавляют соединения, более активные по взаимодействию с кислородом, чем железо. Во время реакции высвободившийся кислород также реагирует с углеродом, в результате чего образуется углекислый газ, который выделяется в виде пузырьков.

В зависимости от количества раскислителей и продолжительности процесса можно выделить три вида итогового сплава:

  • Кипящая сталь. В результате минимального использования присадок и времени реакции увеличен выход готовой продукции, которая, при этом отличается низким качеством;
  • Спокойная сталь. Металл, в котором полностью прошли процессы раскисления. Отличается высоким качеством, но дорога в производстве в связи с высокой стоимостью реагентов и сниженным выходом продукта;
  • Полуспокойная сталь. Промежуточный вариант с оптимальным сочетанием качества и стоимости.

При изготовлении ассортимента марок стали из металла разной степени раскисления применяется специальная маркировка материалов, соответственно символами «сп», «кп» и «пс».

Маркировка сталей по российским стандартам

Маркировка сталей по российским стандартам позволяет определить состав металла и, частично, принадлежность к определенному виду.

При наличии углерода в стали более 1 %, его количество в маркировке не указывается. Марка стали включает буквенные обозначения легирующих добавок с указанием их количества в десятых и сотых долях процента, но если содержание компонента менее 1,5 %, то в маркировке присутствует только буквенное обозначение.

Кроме химического состава, маркировка содержит символы, характеризующие назначение стали, степень ее качества.

Маркировка сталей по американской и европейской системам

Маркировка сталей отечественного производства и на постсоветском пространстве позволяет приблизительно определить состав, назначение и характеристики, не прибегая к справочной литературе. В американских и европейских стандартах такая расшифровка, по большей части, отсутствует. Это связано с большим количеством организаций, занимающихся стандартизацией металлопродукции.

По большей части обозначение стали по американским и европейским стандартам не содержит указаний на химический состав. Виды стали по назначению характеризуются буквенным или цифровым кодом, который можно расшифровать при помощи справочной литературы.

Только в европейском стандарте EN10027 существует вариант маркировки сплавов по химическому составу, который имеет близкое сходство с отечественными обозначениями.

Обозначения легирующих элементов

Для того чтобы по маркировке стали узнать качественный и количественный состав, для легирующих элементов используют буквенные обозначения. В основном, русские буквы соответствуют названиям элементов, хотя встречаются исключения, поскольку есть элементы, которые начинаются с одинаковых букв. Таблица легирующих элементов выглядит следующим образом.

ВВольфрамБНиобий
ККобальтЕСелен
ММолибденРБор
ННикельФВанадий
ТТитанЦЦирконий
ХХромЮАлюминий
ГМарганецААзот
ДМедьСКремний



Как видно из таблицы, в ней присутствуют два неметалла – кремний и азот, а углерода нет. Наличие углерода подразумевается в составе любой стали, поэтому в обозначении указывается лишь его содержание

Цветовая маркировка

Цветовая маркировка сталей применяется для обозначения проката. Это удобно при хранении материалов на складах, транспортировке. Обозначение сталей производится метками в виде точек или полос, выполненных несмываемой краской. Цвет обозначений выбирается из таблицы согласно назначениям стали. При этом группа стали и степень ее раскисления не учитываются.

Пример цветовой маркировки стали

Примеры расшифровки маркировки

Для того чтобы расшифровка была понятнее, следует привести некоторые, наиболее яркие примеры маркировки. На основании примеров, определение марки стали в сравнении с уже известными, будет являться несложной задачей. Вот некоторые виды стали с расшифровкой условных обозначений:

  • 30ХГСА – расшифровка марки стали говорит о том, что в сплаве содержится 0,3 % углерода, о чем свидетельствует цифра в начале обозначения. Сталь содержит хром (Х), марганец (Г), кремний (С), но их содержание менее 1,5 %. Символ «А» в конце обозначения говорит о том, что сталь высококачественная.
  • У8ГА – инструментальная сталь с содержанием углерода 0,8 %. Высококачественная с добавлением марганца.
  • Р6М5Ф2К8 – быстрорежущая сталь. Содержит 5 % молибдена, 2 % ванадия, 8 % кобальта. Хром содержится во всех быстрорежущих сталях в количестве около 4 %, поэтому в обозначение не входит. Вольфрам также всегда присутствует, но его содержание может изменяться, поэтому в данной марке его количество составляет 6 %.
  • Ст3сп5 – сталь конструкционная нелегированная, полностью раскисленная – спокойная, 5-й категории, то есть может применяться для изготовления несущих сварных конструкций.
  • ХВГ – сталь ХВГ имеет в составе хром, вольфрам и марганец в количестве около 1 % и дополнительные легирующие элементы, но их содержание меньше 0,5 %.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Расшифровка марок стали

Расшифровка марок сталей не очень сложное дело, если знать какими буквами принято обозначать те или иные химические элементы, входящие в состав марки или сплава.

Например, буквой Х – обозначается хром, Н никель, К – кобальт, М – молибден, В – вольфрам, Т – титан, Д – медь, Г – марганец, С – кремний,

Ф – ванадий, Р – бор, А – азот, Б – ниобий, Е – селен, Ц – цирконий, Ю – алюминий, Ч – показывает о наличии редкоземельных металлов

Также существуют свои обозначения для разных типов сталей в зависимости от их состава и предназначения.

Буквенные обозначения применяются также для указания способа раскисления стали:

  • КП — кипящая сталь
  • ПС — полуспокойная сталь
  • СП — спокойная сталь

Конструкционные стали обыкновенного качества нелегированные обозначают буквами Ст. (например, Ст.3; Ст.3кп)

Цифра, стоящая после букв, условно обозначает процентное содержание углерода в стали (в десятых долях), индекс кп указывает на то, что сталь относится к кипящей, т.е. неполностью раскисленная в печи и содержащая незначительное количество закиси железа, что обусловливает продолжение кипения стали в изложнице. Отсутствие индекса означает, что сталь спокойная.

Конструкционные нелегированные качественные стали (например, Ст.10; Сталь 20; Ст.35; Ст.45), обозначают двузначным числом, указывающим на среднее содержание углерода в стали 0,10%; 0,20%; и т.д.

Конструкционная низколегированная 09Г2С расшифровывается как сталь, углерода в которой около 0,09% и содержание легирующих компонентов марганца, кремния и других, составляет в сумме менее 2,5%.

Стали 10ХСНД и 15ХСНД отличаются разницей углерода, в таких сталях среднее содержание каждого элемента содержится менее 1% процента, поэтому цифры за буквой не ставятся.

Конструкционные легированные стали, такие как 20Х; 30Х; 40Х обозначают буквами и цифрами, в данном случае марка показывает содержание углерода и основного легирующего элемента хрома. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5% цифра после соответствующей буквы не ставится.

30ХГСА хромокремнемарганцевая сталь, обладает большой прочностью и повышенным сопротивлением к ударным нагрузкам. В состав марки входит углерод 0,30%, кроме углерода содержит марганец, кремний и хром, примерно в равных долях по 0,8-1,1%

Содержание серы и фосфора не должно превышать 0,03% для каждого из этих элементов, поэтому в конце таких марок ставится буква А, что свидетельствует о дополнительных показателей качества марок, (например, 20ХН4ФА; 38ХН3МА). Также обозначаются и конструкционные рессорно-пружинные стали, такие как 60С2А, 65Г, где первые цифры показывают углерод в сотых долях процента. (0,60 и 0,65 соответственно).

Расшифровка сталей конструкционных подшипниковых, производится так, они обозначаются также как и легированные, маркировка начинается с буквы Ш (например, ШХ4; ШХ15; ШХ15СГ). Цифра 15 говорит о содержании легирующего хрома, примерная доля которого равна 1,5%, в стали ШХ4 0,4% соответственно. Существует множество других марок, подробнее о наличии в них элементов и примесей можно узнать в нашем марочнике, для этого достаточно воспользоваться поиском.

Качественные стали – для производства паровых котлов и сосудов высокого давления, обозначают как конструкционные нелегированные стали, с добавлением буквы К (например, 20К; 22К).

Литейные конструкционные стали обозначаются как качественные и легированные, но в конце наименования ставят букву Л, (35ХМЛ; 40ХЛ и т.п.).

Стали строительные обозначают буквой С и цифрами, соответствующими минимальному пределу текучести стали. Дополнительно применяют обозначения: Т — термоупрочненный прокат, К — повышенная коррозионная стойкость, (например, С345Т; С390К и т. п.). Аналогично буквой Д обозначают повышенное содержание меди, ( С345Д; С375Д ).

Стали инструментальные нелегированные, делят на качественные, обозначаемые буквой У и цифрой, указывающей среднее содержание углерода (например, У8;

У10

) и высококачественные, обозначаемые дополнительной буквой А в конце наименования (например, У8А;

У10А

) или дополнительной буквой Г, указывающей на дополнительное увеличение содержания марганца (например, У8ГА).

Стали инструментальные легированные, обозначаются также как и конструкционные легированные. Возьмем такую марку как ХВГ, расшифровка этой марки показывает наличие в ней основных легирующих элементов: Хрома, Вольфрама, Марганца. Эта сталь отличается от 9ХВГ, повышенным содержанием в ней углерода, примерно 1%, поэтому цифра в начале марки не ставится.

Стали быстрорежущие расшифровываются следующим образом – такие марки имеют букву Р (с этого начинается обозначение стали), затем следует цифра, указывающая среднее содержание вольфрама (например, Р18; Р9), затем следуют буквы и цифры, определяющие массовое содержание элементов. (например, сталь Р6М5) цифра 5 показывает долю молибдена в этой марке. Содержание хрома не указывают, т. к. оно составляет стабильно около 4% во всех быстрорежущих сталях и углерода, т. к. последнее всегда пропорционально содержанию ванадия. Следует заметить, что если содержание ванадия превышает 2,5%, буква Ф и цифра указывается (например, стали Р6М5Ф3).

Сталь электротехническая нелегированная АРМКО, как ее еще называют: технически чистое железо (например, 10880; 20880 и т.д.) Такие марки содержат минимальное количество углерода, менее 0,04%, благодаря чему имеют очень малое удельное электрическое сопротивление. Первая цифра указывает на вид обработки (1- кованный или горячекатаный, 2- калиброванный). Вторая цифра 0 говорит, что сталь нелегированная, без нормируемого коэффициента старения; 1 с нормируемым коэффициентом старения. Третья цифра указывает на группу по основной нормируемой характеристике. Четвертая и пятая – количество значения основной нормируемой характеристики.

Алюминиевые сплавы маркируются по следующему принципу: марки литейных сплавов имеют первую букву А, за ней Л. Сплавы для ковки и штамповки за буквой А имеют букву К. После этих двух букв ставится условный номер сплава.

Принятые обозначения деформированных сплавов такие: сплава авиаль – АВ, алюминиево-магниевого – АМг, алюминиево-марганцового – АМц. Дуралюмины обозначаются буквой Д с последующим условным номером.

Используя эти нехитрые правила довольно легко определить из чего состоит та или иная сталь. Поэтому для опытного специалиста по металлам расшифровка марок сталей представляет собой простое и понятное занятие.

В нашем марочнике Вы найдете самые ходовые и часто используемые в производстве марки и сплавы металлов, с подробными механическими свойствами, характеристиками и химическим составом.

Маркировка сталей была разработана в СССР и действуют по настоящее время на территории России и СНГ.

karbin.ru

Обрабатываемые материалы

Обрабатываемые материалы

В настоящее время ни кому не секрет что на машиностроительных предприятиях изготавливают различную продукцию из различных материалов, сталей и сплавов.

Материалы в свою очередь делятся на конструкционные и инструментальные.

Конструкционные материалы

Металлические – к ним относятся сплавы на основе железа, меди, никеля, алюминия, магния, титана и другие металлы.

Не металлические – к ним относятся различные пластмассы, керамика, стекло, резина и другие материалы.

Композиционные – в этих материалах сочетаются разнородные материалы, при чем свойства наполнителей в корне отличаются от композитного материала.

В машиностроении металлы в чистом виде применяются редко, в основном большое применение имеют сплавы металлов. Для этого созданы условные обозначения марок машиностроительных материалов, в них входят символы и по ним можно определить или сделать расшифровка марок сплавов.

Условные обозначения элементов металла в сплавах

 ЭлементЧерные сплавы Цветные сплавы
 АлюминийЮ А
 Барий– Бр
 БерилийЛ –
 БорР –
 ВанадийФ Вам
 ВольфрамВ –
 ГалийГи –
 Германий– Г
 Европий– Ев
 Железо– Ж
 Золото– Ин
 Иридий– И
 Кадмий КдКд
 КобальтК К
 КремнийС Кр (К)
 Литий– Лэ
 МагнийШ Мг
 МарганецГ Мц (Мр)
 МедьД М
 МолибденМ –
 НикельН Н
 НиобийБ Нп
 Олово– О
 Осмий– Ос
 Палладий– Пд
 Платина– Пл
 Рений– Ре
 РодийRg
 Ртуть– Р
 Рутений– Ру
 Свинец– С
 Серебро– Ср
 Скандий– Скм
 Сурьма– Су
 Таллий– Тл
 Тантал– ТТ
Титан Т ТПД
 УглеродУ –
 ФосфорП Ф
 ХромХ Х (Хр)
 ЦерийСе
 Цинк– Ц
 ЦирконийЦ ЦЭВ
 Эрбий– Эрм
 ВисмутВиВи

Чугун – это сплав железа, углерода, а так же добавки кремния, марганца и других веществ, причем содержание углерода 2,14…4,5%. Есть несколько видов чугуна: серый чугун маркируется СЧ, и ковкий чугун КЧ.

Сталь – это сплав железа и углерода, при чем содержание углерода до 2%.

Расшифровка марки сплавов

Исходя из таблицы можно расшифровать марку сплава например:

Возьмем самую распространенную нержавейку:

12Х18Н10Т
Углерода до 1%
Хром 18%
Никель 10%
Титан до 1%
Остальное железо

Первые цифры (их может и не быть) показывают процентное содержание углерода, не забывайте углерод в сплавах до 1%, то есть если цифра 09 или 12 это значит что углерода до 1% в сотых долях процента 0,09 и 0,12. Цифры идущие после букв означают процентное содержание добавок, если цифра не стоит значит % содержания 1%. Попробуем расшифровать сплав алюминия:

АМГ6
Углерода до 1%
Алюминий 1%
Молибден 1%
Марганец 6%
Остальное железо.

Условные обозначения марок материалов

Чугун с пластичным графитом (серый чугун) ГОСТ 1412-85: Обозначается буквами СЧ и числами, которые обозначают предел прочности при растяжении (СЧ20).

Чугун с шаровидным графитом (высокопрочный чугун) ГОСТ 7293-85: Обозначается буквами ВЧ и числами, обозначающие предел прочности при растяжении (ВЧ 45).

Ковкий чугун ГОСТ 1215-79**: Обозначается буквами КЧ. Первое число обозначает предел прочности при растяжении, второе число относительное удлинение в процентах (КЧ 30-6).

Чугун легированный со специальными свойствами жаростойкости, износостойкости, жаропрочный ГОСТ 7769-82**: Обозначается буквой Ч, последующие буквы указывают на наличие легирующих элементов, а цифры идущие за ними указывают на соответствующее содержание этих элементов в процентах. Последняя буква Ш говорит о том, что чугун с шаровидным графитом (ЧС5Ш).

Углеродистая сталь обыкновенного качества ГОСТ 380-94: Обозначается буквами Ст и цифрами от 0 до 6. Чем выше номер тем больше содержания углерода и предела прочности при растяжении(Ст1, Ст2…Ст6). Степень раскисления стали обозначается буквами после цифр например: кп – кипящая, пс – полуспокойная, СП – спокойная.

Углеродистая сталь качественная конструкционная ГОСТ 1050-88**: Обозначается двумя цифрами: 05, 08, 10, 11, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60 показывающие среднее содержание углерода в сотых долях процента. Буквы пс и кп после цифр означают полуспокойная и кипящая сталь.

Низколегированная конструкционная сталь ГОСТ 19281-89**: первые две цифры указывают содержание углерода в сотых долях.

Легированная конструкционная сталь ГОСТ 4543-71*: буквы после цифр указывают на присутствие легирующих элементов в процентах (35Г2, 20Н2М). Если содержание легирующих элементов менее 1,5% , то цифра не ставится (50ХА, 15ХМ). Буквы А, Ш в конце обозначения указывают на то, что сталь высококачественная (15ХА, 20ХН3А) и особовысококачественная.

Углеродистая инструментальная сталь ГОСТ 1435-90: обозначается буквой У и цифрами которые означают содержание углерода в десятых долях процента (У7, У8, У10). Буква А после цифры означает, что сталь высококачественная (У8А).

Легированная инструментальная сталь ГОСТ 5950-73*: первые цифры указывают на содержание углерода в десятых долях процента, если оно больше 0,1% (9Х1, 9ХС). Цифры стоящие после букв обозначают легирующий элемент и его содержание в процентах (Х12, 8Х3).

Подшипниковая сталь ГОСТ 801-78*: обозначается буквами ШХ и цифрами, показывающие содержание хрома в десятых долях процента, а буквы после цифр указывают на наличие легирующих элементов (ШХ15СГ).

Алюминиевые сплавы
Литейные ГОСТ 2685-75: обозначаются буквами АЛ, после которых указывается номер сплава (АЛ2).
Деформируемые ГОСТ 4784-74*: обозначается буквами Д, АК, АН, ВД, В после которых указывается номер сплава (Д16).

Магниевые сплавы
Литейные ГОСТ 2856-79*: обозначается буквами Мл, после которых указывается номер сплава (Мл5).
Деформируемые ГОСТ 14957-76*: обозначают буквами МА, после которых указывают номер сплава.

Латуни
Обрабатываемые давлением ГОСТ 15527-70*, Литейные ГОСТ 17711-80: обозначают буквой Л. Последующие буквы указывают на легирующие элементы. Первое число указывает на содержание меди в процентах, остальные соответствуют последовательности букв содержание легирующих элементов в процентах (ЛМцС58-2-2).

Бронзы литейные
Безоловянные ГОСТ 493-79, оловянные ГОСТ 613-79: обозначают буквами Бр, последующие буквы указывают на легирующие элементы, а цифры указывают на их содержание в процентах (БрО4-4).

www.tokar-work.ru

Расшифровка марок сталей не очень сложное дело, если знать какими буквами принято обозначать те или иные химические элементы, входящие в состав марки или сплава

Расшифровка марок сталей не очень сложное дело, если знать какими буквами принято обозначать те или иные химические элементы, входящие в состав марки или сплава.



Например, буквой Х – обозначается хром, Н никель, К – кобальт, М – молибден, В – вольфрам, Т – титан, Д – медь, Г – марганец, С – кремний,

Ф – ванадий, Р – бор, А – азот, Б – ниобий, Е – селен, Ц – цирконий, Ю – алюминий, Ч – показывает о наличии редкоземельных металлов



Также существуют свои обозначения для разных типов сталей в зависимости от их состава и предназначения.

Буквенные обозначения применяются также для указания способа раскисления стали:

КП — кипящая сталь

ПС — полуспокойная сталь

СП — спокойная сталь



Конструкционные стали обыкновенного качества нелегированные обозначают буквами Ст. (например, Ст.3; Ст.3кп)

Цифра, стоящая после букв, условно обозначает процентное содержание углерода в стали (в десятых долях), индекс кп указывает на то, что сталь относится к кипящей, т.е. неполностью раскисленная в печи и содержащая незначительное количество закиси железа, что обусловливает продолжение кипения стали в изложнице. Отсутствие индекса означает, что сталь спокойная.



Конструкционные нелегированные качественные стали (например, Ст.10; Сталь 20; Ст.30; Ст.45), обозначают двузначным числом, указывающим на среднее содержание углерода в стали 0,10%; 0,20%; и т.д.



Конструкционная низколегированная 09Г2С расшифровывается как сталь, углерода в которой около 0,09% и содержание легирующих компонентов марганца, кремния и других, составляет в сумме менее 2,5%.

Стали 10ХСНД и 15ХСНД отличаются разницей углерода, в таких сталях среднее содержание каждого элемента содержится менее 1% процента, поэтому цифры за буквой не ставятся.



Конструкционные легированные стали, такие как 20Х; 30Х; 40Х обозначают буквами и цифрами, в данном случае марка показывает содержание углерода и основного легирующего элемента хрома. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5% цифра после соответствующей буквы не ставится.

30ХГСА хромокремнемарганцевая сталь, обладает большой прочностью и повышенным сопротивлением к ударным нагрузкам. В состав марки входит углерод 0,30%, кроме углерода содержит марганец, кремний и хром, примерно в равных долях по 0,8-1,1%

Содержание серы и фосфора не должно превышать 0,03% для каждого из этих элементов, поэтому в конце таких марок ставится буква А, что свидетельствует о дополнительных показателей качества марок, (например, 20ХН4ФА; 38ХН3МА). Также обозначаются и конструкционные рессорно-пружинные стали, такие как 60С2А, 65Г, где первые цифры показывают углерод в сотых долях процента. (0,60 и 0,65 соответственно).



Расшифровка сталей конструкционных подшипниковых, производится так, они обозначаются также как и легированные, маркировка начинается с буквы Ш (например, ШХ4; ШХ15; ШХ15СГ). Цифра 15 говорит о содержании легирующего хрома, примерная доля которого равна 1,5%, в стали ШХ4 0,4% соответственно. Существует множество других марок, подробнее о наличии в них элементов и примесей можно узнать в нашем марочнике, для этого достаточно воспользоваться поиском.



Качественные стали – для производства паровых котлов и сосудов высокого давления, обозначают как конструкционные нелегированные стали, с добавлением буквы К (например, 20К; 22К).



Литейные конструкционные стали обозначаются как качественные и легированные, но в конце наименования ставят букву Л, (35ХМЛ; 40ХЛ и т.п.).



Стали строительные обозначают буквой С и цифрами, соответствующими минимальному пределу текучести стали. Дополнительно применяют обозначения: Т — термоупрочненный прокат, К — повышенная коррозионная стойкость, (например, С345Т; С390К и т. п.). Аналогично буквой Д обозначают повышенное содержание меди, ( С345Д; С375Д ).



Стали инструментальные нелегированные, делят на качественные, обозначаемые буквой У и цифрой, указывающей среднее содержание углерода (например, У7; У8; У10) и высококачественные, обозначаемые дополнительной буквой А в конце наименования (например, У8А; У10А; У12А) или дополнительной буквой Г, указывающей на дополнительное увеличение содержания марганца (например, У8ГА).



Стали инструментальные легированные, обозначаются также как и конструкционные легированные. Возьмем такую марку как ХВГ, расшифровка этой марки показывает наличие в ней основных легирующих элементов: Хрома, Вольфрама, Марганца. Эта сталь отличается от 9ХВГ, повышенным содержанием в ней углерода, примерно 1%, поэтому цифра в начале марки не ставится.



Стали быстрорежущие расшифровываются следующим образом – такие марки имеют букву Р (с этого начинается обозначение стали), затем следует цифра, указывающая среднее содержание вольфрама (например, Р18; Р9), затем следуют буквы и цифры, определяющие массовое содержание элементов. (например, сталь Р6М5) цифра 5 показывает долю молибдена в этой марке. Содержание хрома не указывают, т. к. оно составляет стабильно около 4% во всех быстрорежущих сталях и углерода, т. к. последнее всегда пропорционально содержанию ванадия. Следует заметить, что если содержание ванадия превышает 2,5%, буква Ф и цифра указывается (например, стали Р6М5Ф3).



Сталь электротехническая нелегированная АРМКО, как ее еще называют: технически чистое железо (например, 10880; 20880 и т.д.) Такие марки содержат минимальное количество углерода, менее 0,04%, благодаря чему имеют очень малое удельное электрическое сопротивление. Первая цифра указывает на вид обработки (1- кованный или горячекатаный, 2- калиброванный). Вторая цифра 0 говорит, что сталь нелегированная, без нормируемого коэффициента старения; 1 с нормируемым коэффициентом старения. Третья цифра указывает на группу по основной нормируемой характеристике. Четвертая и пятая – количество значения основной нормируемой характеристики.



Алюминиевые сплавы маркируются по следующему принципу: марки литейных сплавов имеют первую букву А, за ней Л. Сплавы для ковки и штамповки за буквой А имеют букву К. После этих двух букв ставится условный номер сплава.

Принятые обозначения деформированных сплавов такие: сплава авиаль – АВ, алюминиево-магниевого – АМг, алюминиево-марганцового – АМц. Дуралюмины обозначаются буквой Д с последующим условным номером.



Используя эти нехитрые правила довольно легко определить из чего состоит та или иная сталь. Поэтому для опытного специалиста по металлам расшифровка марок сталей представляет собой простое и понятное занятие.

В нашем марочнике Вы найдете самые ходовые и часто используемые в производстве марки и сплавы металлов, с подробными механическими свойствами, характеристиками и химическим составом.

Маркировка сталей была разработана в СССР и действуют по настоящее время на территории России и СНГ.

Наименование/Марка Расшифровка/значение стали Расшифровка/значение стали
Марка сплав ЭИ2 4х3вмф
Марка сплав ЭИ10 25х1мф
Марка сплав ЭИ36 03н19м3тю(ви)
Марка сплав ЭИ38  х12н22т3м3
Марка сплав ЭИ66 03х17н14м3
Марка сплав ЭИ69 45х14н14в2м 4х14н14в2м
Марка сплав ЭИ72 30х13н7с2
Марка сплав ЭИ95  2х18н8с2
Марка сплав ЭИ100 20х13н4г9 2х13н4г9
Марка сплав ЭИ107 40х10с2м 2х10с2м
Марка сплав ЭИ160 40х8в2 4х8в2
Марка сплав ЭИ179 30хгса
Марка сплав ЭИ211 20х20н14с2
Марка сплав ЭИ229 95х18(9х18, х18)
Марка сплав ЭИ240  х14н14сф2м
Марка сплав ЭИ241 06х14 х14
Марка сплав ЭИ244 сф-08х32н10
Марка сплав ЭИ257 1х14н14в2м
Марка сплав ЭИ268 14х17н2(1х17н2)
Марка сплав ЭИ283 20х25н20с2 х25н20с2
Марка сплав ЭИ288  х25н20с2
Марка сплав ЭИ293 20х25н20с2
Марка сплав ЭИ302  1х15н9с3б
Марка сплав ЭИ303 55х20г9ан4 5х20н4аг9
Марка сплав ЭИ303Б 55х2г9ан4б
Марка сплав ЭИ319 20х253н13 2х23н13
Марка сплав ЭИ334 хн80
Марка сплав ЭИ336 у16
Марка сплав ЭИ347 р9ф 70в9х4ф1
Марка сплав ЭИ349 15х28 х282
Марка сплав ЭИ388 40х15н7гф2мс 4х15н7г7ф1мс1
Марка сплав ЭИ395 10х16н25ам6
Марка сплав ЭИ400 04х19н11м3
Марка сплав ЭИ402 08х18н12б 0х18н12б
Марка сплав ЭИ403  х17н16м2г
Марка сплав ЭИ404 10х13сю
Марка сплав ЭИ415 20х3мвф
Марка сплав ЭИ417 20х23н18 х23н18
Марка сплав ЭИ428 15х6сю
Марка сплав ЭИ429 12х12н12г6
Марка сплав ЭИ432 10х17н13м3т х17н13м3т
Марка сплав ЭИ435 хн78т 12х20н76т
Марка сплав ЭИ437а хн77тю
Марка сплав ЭИ437б хн77тюр 07х20н74т2юр
Марка сплав ЭИ437бу хн77тюру
Марка сплав ЭИ439 15х25т х25т
Марка сплав ЭИ442 хн10
Марка сплав ЭИ425р хн67вмтю
Марка сплав ЭИ448 10х17н13м2т х17н13м2т
Марка сплав ЭИ452  12х18н10е
Марка сплав ЭИ474 25х13н2 2х14и2
Марка сплав ЭИ478 08х21н10г6
Марка сплав ЭИ481 37х12н8г8мфб 4х12н8г8мфб
Марка сплав ЭИ484 15х18сю х18сю
Марка сплав ЭИ496 08х13
Марка сплав ЭИ559а хн60ю
Марка сплав ЭИ595 07х23ю5а
Марка сплав ЭИ563  47нх
Марка сплав ЭИ572 31х19н9мвбт 3х19н9мвбт
Марка сплав ЭИ578 13х3мв
Марка сплав ЭИ579(ЭИ415) 20х3мвф
Марка сплав ЭИ580 08х17н15н3т 0х17н15м3т
Марка сплав ЭИ592  х16н13м3
Марка сплав ЭИ597  р12ф3
Марка сплав ЭИ598 хн70мвтфб 12х18н66м5в3т2ю1бр
Марка сплав ЭИ602 хн75мбтю 10х20н75м2тюб1
Марка сплав ЭИ607 хи80тбю
Марка сплав ЭИ612 хн35вт
Марка сплав ЭИ617 хн70вмтю 12х14н67в6м3т2ю2ф
Марка сплав ЭИ618 хн60втюмр 14х16н67в6м4т2ю2фр
Марка сплав ЭИ626 0х27ю5а

historich.ru

расшифровка, марки, виды, обозначение. Как наносится маркировка сталей

Расшифровка марок сталей занятие несложное, поскольку знание основных обозначений элементов, а также правил составления маркировки сталей позволит быстро определить не только содержание сплава, но и его качество, легирующие элементы и относительное количество углерода.

Обозначение марок стали

В маркировке сплавов присутствуют буквы и цифры, причем каждый символ несет в себе определенную информацию. Так, буквы Ст с последующим за ними цифровым значением будут говорить о сталях обыкновенного качества (пример: Ст1, Ст5). Если маркировка содержит двузначное число, мы имеем дело с качественными углеродистыми сталями (марка стали 45, 08 или 25), где цифры указывают на сотые доли процента содержания углерода. Наконец, если после двузначного значения присутствует какая-либо буква кириллического алфавита, значит, сплав обладает повышенным содержанием соответствующего элемента:

  • А – азот
  • Б – ниобий
  • В – вольфрам
  • Г – марганец
  • Д – медь
  • К – кобальт
  • М – молибден
  • Н – никель
  • П – фосфор
  • Р – бор
  • С – кремний
  • С – селен
  • Т – титан
  • У – углерод
  • Ф – ванадий
  • Х – хром
  • Ц – цирконий
  • Ю – алюминий


Буква А, стоящая перед цифровым значением, будет означать автоматную сталь; стоящая в маркировке последней – высококачественный сплав. Также в конце обозначения марки можно встретить букву Ш – её используют для обозначения особо высококачественной стали. Наконец, буква У в маркировке (У12 ; У10) будет свидетельствовать об углеродистой стали с количеством углерода, указанным в десятых долях процента. Соответствующим образом, т.е. набором определенных букв и цифровых значений, указываются марки легированных сталей, выполняется маркировка цветных металлов и т.д.

Расшифровка марок сталей: пример

Для примера рассмотрим маркировку следующего вида: 12х18н10т.

Первое цифровое значение говорит нам о наличии в сплаве 0,12% углерода. Далее маркировка указывает на 18-процентную долю хрома и 10-процентную долю никеля. Наконец, последняя буква т свидетельствует о наличии титана, а поскольку после неё отсутствует какое-либо значение, значит, доля этого элемента не превышает 1,5%.

Что может сказать специалист об этом сплаве? 0,1% углерода придает сплаву аустенитную структуру, большая концентрация хрома гарантирует сплаву высокую коррозионную стойкость, никель защищает сталь от воздействия кислотных сред, а титан избавляет сплав от такого явления, как межкристаллитная коррозия.

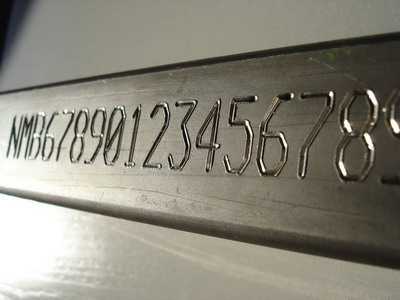

Маркировка металлов: как наносится обозначение сталей

Частично расшифровать марку стали можно и по цвету маркировки. Используемая для этих целей краска является несмываемой, однако её применение необязательно – заказчик сам указывает необходимость нанесения цветной маркировки. В данной таблице содержатся вся цветная маркировка сталей:

fx-commodities.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
