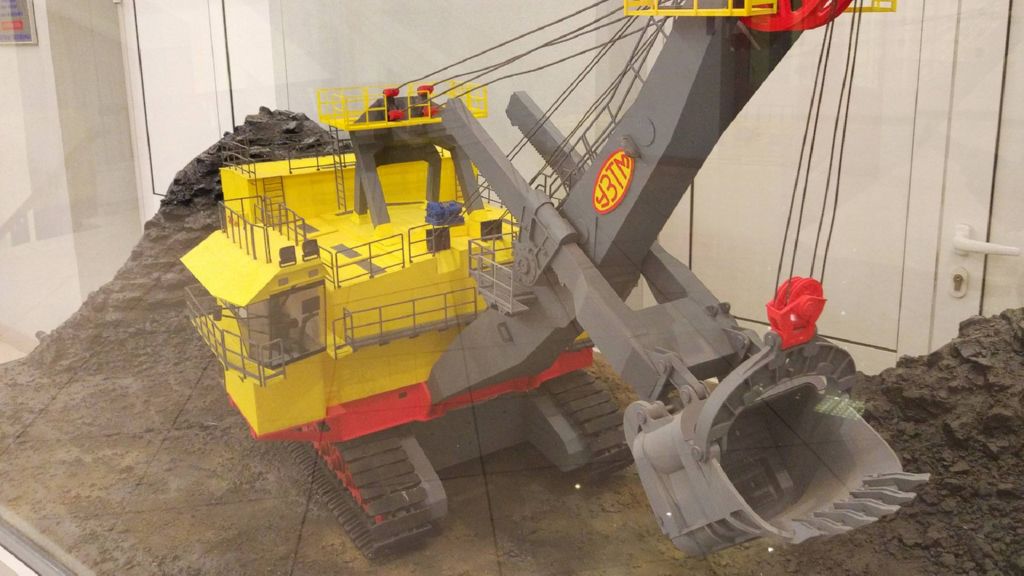

Экскаватор ЭКГ / Классификация экскаваторов ЭКГ
| Модель | Модификация | Характеристика |
|---|---|---|
| ЭКГ-5A | ЭКГ-5A | Экскаватор ЭКГ-5A — электрическая карьерная полноприводная лопата на гусеничном ходу, предназначенная для выемки и погрузки в транспортные средства полезных ископаемых и вскрышных пород в тяжёлых забоях. |
| ЭКГ-5В | Ковш экскаватора ЭКГ-5В оборудован пневмоударными зубьями, обеспечивающими разрушение горной массы в процессе черпания и позволяет разрабатывать трещиноватые породы и угли малой и средней крепости без предварительного их рыхления взрывом. | |
| ЭКГ-5Д | Экскаватор ЭКГ-5Д оборудован дизель-электрическим приводом, дающим возможность эксплуатировать машину в условиях отсутствия линий электропередачи. | |
| ЭКГ-10 | ЭКГ-10 | Экскаватор ЭКГ-10 с ковшом ёмкостью 10 м3 предназначен для разработки и погрузки в транспортные средства полезных ископаемых и пород вскрыши на открытых горнорудных карьерах, а также для отвалообразования и погрузочных работ на складах. |
| ЭКГ-5У | ЭКГ-5У с ковшом вместимостью 5м3 и удлинённым рабочим оборудованием предназначен для проходки зарезных траншей, отработки высоких уступов, погрузки породы в транспортные средства, расположенные на вышележащем горизонте. | |
| ЭКГ-8УС | ЭКГ-8УС с удлиненным рабочим оборудованием предназначен для погрузки породы в транспортные средства, находящиеся на уровне стояния, отработки более высоких уступов и обеспечения более редких передвижек железнодорожного пути. | |
| ЭКГ-10М | Экскаватор ЭКГ-10М с уширенным ковшом вместимостью 11,5 м3 и лучшей заполняемостью ковша предназначен при использовании на угольных разрезах. | |
| ЭКГ-10Р | ЭКГ-10Р с ковшом 8 м3 создан на базе экскаватора ЭКГ-10, имеет увеличенное подъемное усилие до 110 т вместо 100 т и рядную подъемную лебедку с увеличенным межцентровым расстоянием редуктора. | |
| ЭКГ-12,5 | ЭКГ-12,5 | Экскаватор ЭКГ-12,5 — мощная электрическая карьерная полноприводная лопата на малоопорном гусеничном ходу, предназначенная для разработки открытым способом полезных ископаемых или пород вскрыши с последующей погрузкой в транспортные средства или в отвал. |
| ЭКГ-6,3У | Экскаватор ЭКГ-6,3У является модификацией экскаватора ЭКГ-12,5. ЭКГ-6,3У имеет удлинённое рабочее оборудование и предназначен для погрузки породы в транспортные средства, находящиеся на уровне стояния, отработки более высоких уступов и обеспечения более редких передвижек железнодорожного пути. | |
| ЭКГ-15 | ЭКГ-15 | Карьерный экскаватор ЭКГ-15 с ковшом вместимостью 15 м3 предназначен для разработки вскрышных пород и полезных ископаемых с использованием средств автомобильного и железнодорожного транспорта, а также для отвалообразования, погрузочных работ на складах и в схемах циклично-поточной технологии. |
| ЭКГ-8У | ЭКГ-8У с ковшом вместимостью 8 м3 и удлиненным рабочим оборудованием предназначен для погрузки породы в транспортные средства, находящиеся на уровне стояния, отработки более высоких уступов и обеспечения более редких передвижек железнодорожного пути. | |
| ЭКГ-12УС | Экскаватор ЭКГ-12УС с ковшом вместимостью 12 м3 со среднеудлинённым оборудованием предназначен для выемки уширенных заходок и погрузки горной массы в транспортные средства, расположенные на уровне установки экскаватора. | |

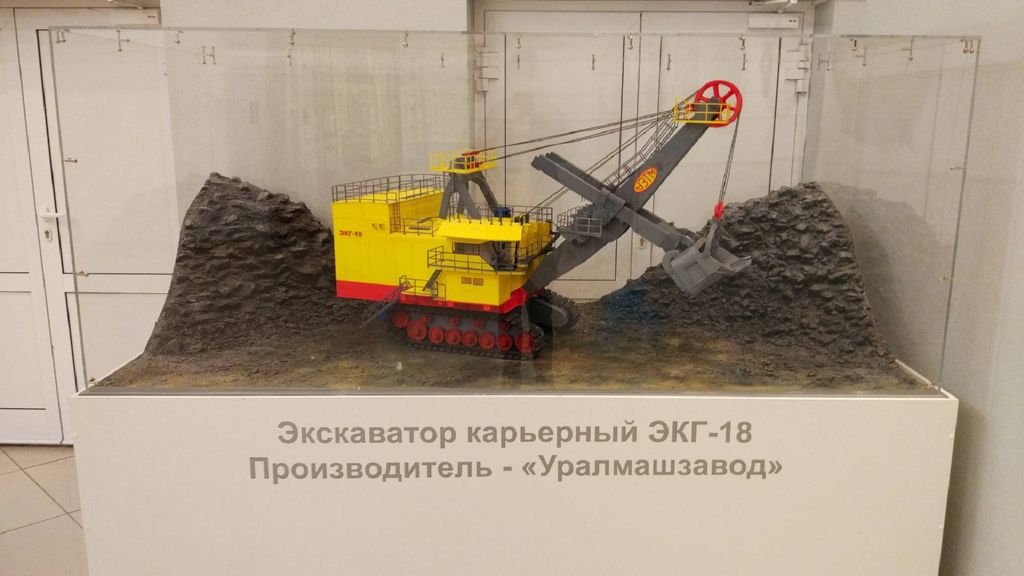

| ЭКГ-18 | ЭКГ-18 создан на базе экскаватора ЭКГ-15 и имеет по сравнению с базовым экскаватором увеличенное до 170 т вместо 150 т подъемное усилие и увеличенное до 80 т вместо 65 т напорное усилие. |
схема, технические характеристики, фото и видео

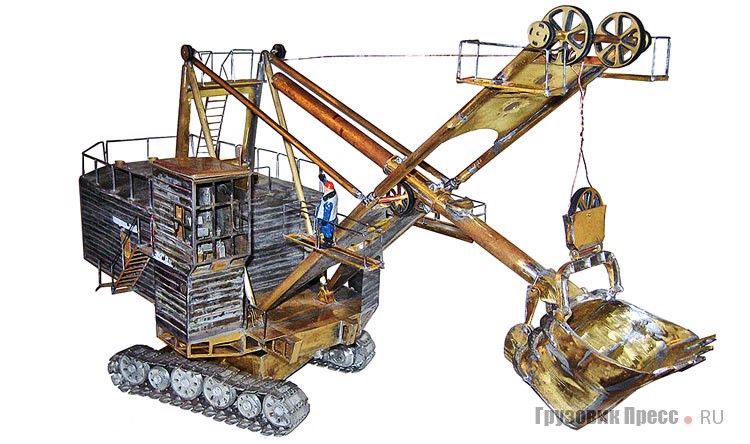

Экскаваторы представляют собой машины на гусеничном ходу с поворотной платформой. Аббревиатура ЭКГ означает экскаватор карьерный гусеничный. Цифровое обозначение модели — это показатель вместимости ковша, а буквенное добавление характеризует модификацию или производителя.
Содержание
- 1 Область использования экскаваторов ЭКГ-5А
- 2 Основные элементы и основа работы механизма
- 3 Общие и частные параметры
- 3.1 Технические параметры двигателей
- 3.
2 Параметры канатов - 3.3 Электрическое оборудование
- 4 Конструктивные особенности
- 5 Модификации

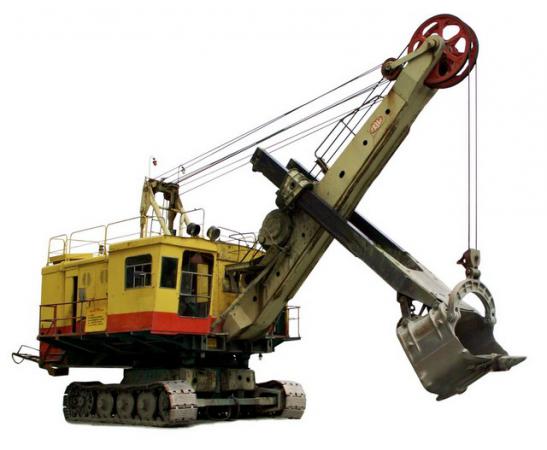

2 Параметры канатовОбласть использования экскаваторов ЭКГ-5А
Несмотря на свою мощность, машины ЭКГ-5А обладают динамичной управляемостью, а их обслуживание и сервис не доставляет особых хлопот.
Среди производителей экскаваторов ЭКГ-5А ведущие позиции занимают:
- ЗАО «Горные машины»;
- АО «Уралмаш»;
- АО «Ижорские заводы».

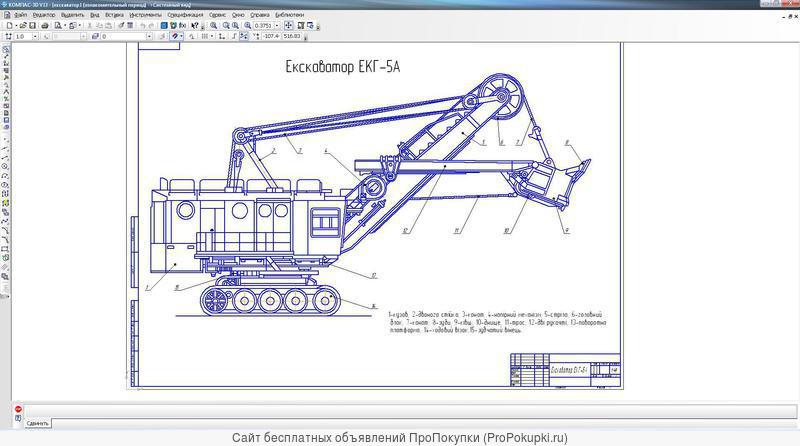

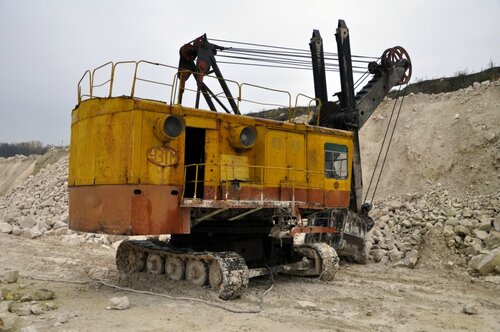

Основные элементы и основа работы механизма
Механизм ЭКГ-5А включает основные функциональные элементы:
- двуногая стойка;
- стрела;
- система открывания ковша;
- ковш;
- рукоятка ковша.
Составными частями ковша являются передняя и задняя стенка, дно, коромысло и блок. При производстве ковша применяется высокопрочная сталь. Его корпус с помощью пальцев сопряжён с дном и коромыслом. Стальная рукоятка посредством соединения переходит в стрелу, на которой установлена напорная система, блоки и лебёдка. Стрела базируется на поворотной платформе. Именно на ней расположен механизм динамики, электрическая система, кузовные и стоечные части. Венчает этот комплекс кабина водителя. Далее рассмотрим технические характеристики экскаватора ЭКГ-5А.
Общие и частные параметры
Общие параметры
| Параметры | Значение |
| Вместимость ковша, м3 | 5, 2 |
| Радиус черпания, м | 14, 5 |
| Высота черпания, м | 10,3 |
| Просвет под поворотной платформой, м | 1, 85 |
| Рабочая масса, т | 196 |
Параметры ковша
| Масса, т | 9, 935 |
| Длина, м | 2, 45 |
| Ширина, м | 2, 19 |
| Высота, м | 2, 56 |
Характеристики рукоятки ковша
| Масса, т | 7, 95 |
| Длина, м | 7, 915 |
| Ширина, м | 1, 774 |
Параметры стойки
| Масса, т | 3, 48 |
| Длина, м | 6, 45 |
| Ширина, м | 1, 4 |
Параметры поворотной платформы
| масса, т | 18, 9 |
| Длина, м | 8, 1 |
| Ширина, м | 5, 0 |
| Высота, м | 1, 2 |
Характеристики нижней и гусеничной рамы
| Показатель | Нижняя рама | Гусеничная рама |
| Масса, т | 10, 5 | 5, 45 |
| Длина, м | 3, 0 | 5, 5 |
| Ширина, м | 3, 0 | 0, 75 |
| Высота, м | 1, 68 | 1,0 |
Параметры кабины
| Масса, т | 1,1 |
| Длина, м | 2, 36 |
| Ширина, м | 1, 35 |
| Высота, м | 2, 76 |

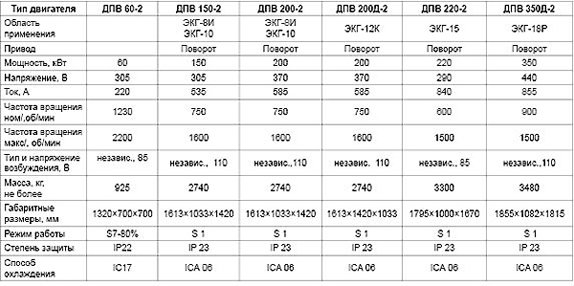

Технические параметры двигателей
Сетевой двигатель является сердцем всего механизма экскаватора.
Он обладает мощностью в 250 кВт, а его масса составляет более 2 тонн. Кроме сетевого двигателя, который представлен моделью Аг-М, экскаватор снабжён ещё тремя движущими узлами.
Двигатель хода и напора
| Масса, т | 0, 86 |
| Длина, м | 1, 28 |
| Ширина, м | 0, 59 |
Двигатель поворота
| Масса, т | 0, 93 |
| Длина, м | 1, 32 |
| Ширина, м | 0, 57 |
Двигатель подъёма
| Масса, т | 3, 5 |
| Длина, м | 1 ,85 |
| Ширина, м | 0 ,96 |
Параметры канатов
В экскаваторе ЭКГ-5А присутствуют канаты, которые работают по трём направлениям.
| Назначение каната | Диаметр, мм | Длина, м | Разрывное усилие, кгс |
| Подъем ковша | 39, 5 | 58 | 94623 |
| Подъем стрелы | 30 | 125 | 57 300 |
| Открывание дна ковша | 11, 15 | 10, 5 | 6255 |
Электрическое оборудование
Питание и работа механизмов системы осуществляется от высоковольтной точки.
В работе экскаватора применяются два вида кабеля:
- КШВГ-3 х 16 + 1 х 6;
- КШВГ-Т — 3 х 25 +1 х 10.
Источником управления электродвигателя служит распределительное устройство, которое снабжено:
- выключателем, выдерживающим силу тока до 1.25 А;
- ручным приводом;
- предохранителем на 8 и 16 А.
В целях безопасности экскаватор ЭКГ-5А имеет надежную систему заземления.
Оно проводится по контуру через специальную жилу. Стабильную и сбалансированную работу обеспечивают соответствующие блоки и узлы.
Конструктивные особенности
- высокая эффективность при работе с большими кусками твёрдой породы;
- цельносварная стрела обладает особой прочностью;
- канат для подъёма ковша имеет автоматическое выравнивание;
- автоматически открывающееся дно позволяет избежать контакт ковша и рукоятки;
- гусеницы открытого типа имеют широкое расстояние, через которое легко производить ремонт и диагностику механизмов;
- элементы и узлы, которые подвергаются особой нагрузке, выполнены из прочной легированной стали;
- экономию времени и денег обеспечивает автоматическая подача смазочных материалов.
Модификации
Экскаватор ЭКГ-5А поставляется в рыночную сеть в трёх модификациях:
- машины ЭКГ-5В;
- экскаваторы ЭКГ- 5Д;
- механизмы ЭКГ-5А-УС.
Технические характеристики
| Технические характеристики | ЭКГ-5В | ЭКГ-5Д | ЭКГ-5А-УС |
| Вместимость ковша, м3 | 5 | 4,6 — 6,3 | 4, 6 |
| Радиус черпания, м | 14, 5 | 14, 5 | 15, 5 |
| Высота выгрузки, м | 6, 5 | 6, 7 | 5, 9 |
| Радиус выгрузки, м | 12, 65 | 12, 65 | 13, 7 |
| Просвет под поворотной платформой, м | 1, 89 | 1, 89 | 1, 85 |
| Длина гусеничного хода, м | 5 ,83 | 5, 83 | 5, 83 |
| Ширина гусеничной ленты, мм | 900/1100/1400 | 900/1100 | 900/1100 |
| Скорость, км/час | 0, 55 | 0, 55 | 0, 55 |
| Рабочая масса, т | 207 | 195 | 211 |
| Мощность сетевого двигателя, кВт | 250 | — | 250 |
