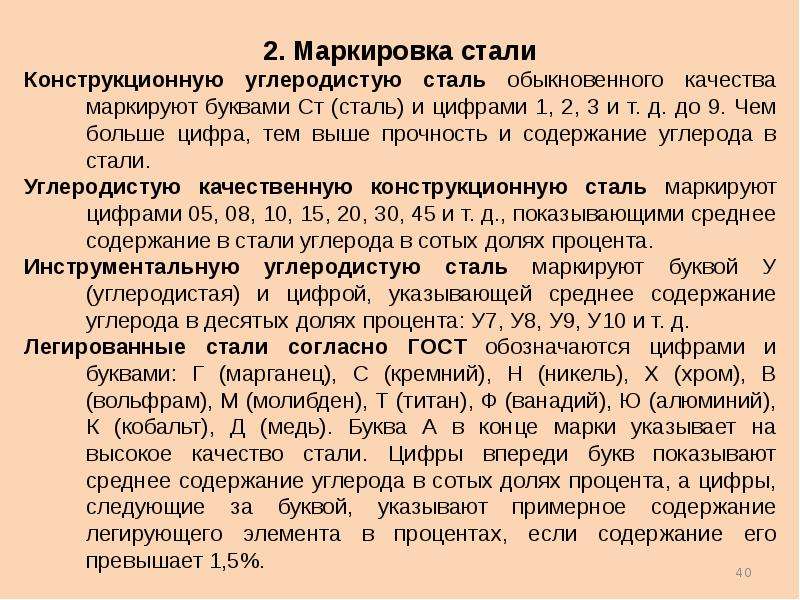

Расшифровка марок сталей не очень сложное дело, если знать какими буквами принято обозначать те или иные химические элементы, входящие в состав марки или сплава.
Например, буквой Х — обозначается хром, Н — никель, К — кобальт, М — молибден, В — вольфрам, Т — титан, Д — медь, Г — марганец, С — кремний, Ф — ванадий, Р — бор, А — азот, Б — ниобий, Е — селен, Ц — цирконий, Ю — алюминий, Ч — показывает о наличии редкоземельных металлов.
Также существуют свои обозначения для разных типов сталей в зависимости от их состава и предназначения.
Буквенные обозначения применяются также для указания способа раскисления стали:
КП — кипящая сталь
ПС — полуспокойная сталь
СП — спокойная сталь
Конструкционные стали обыкновенного качества нелегированные обозначают буквами Ст. (например, Ст.3кп)
Цифра, стоящая после букв, условно обозначает процентное содержание углерода в стали (в десятых долях), индекс КП указывает на то, что сталь относится к кипящей, т.е. неполностью раскисленная в печи и содержащая незначительное количество закиси железа, что обусловливает продолжение кипения стали в изложнице. Отсутствие индекса означает, что сталь спокойная.
Конструкционные нелегированные качественные стали (например, Ст.10; Сталь 20; Ст.30; Ст.45), обозначают двузначным числом, указывающим на среднее содержание углерода в стали 0,10%; 0,20%; и т.д.
Конструкционная низколегированная 09Г2С расшифровывается как сталь, углерода в которой около 0,09% и содержание легирующих компонентов марганца, кремния и других, составляет в сумме менее 2,5%.
Описание стали 09Г2С: Чаще всего прокат из данной марки стали используется для разнообразных строительных конструкций благодаря высокой механической прочности, что позволяет использовать более тонкие элементы чем при использовании других сталей. Устойчивость свойств в широком температурном диапазоне позволяет применять детали из этой марки в диапазоне температур от -70 до +450 С. Также легкая свариваемость позволяет изготавливать из листового проката этой марки сложные конструкции для химической, нефтяной, строительной, судостроительной и других отраслей. Применяя закалку и отпуск изготавливают качественную трубопроводную арматуру. Высокая механическая устойчивость к низким температурам также позволяет с успехом применять трубы из 09Г2С на севере страны.
Также марка широко используется для сварных конструкций. Сварка может производиться как без подогрева, так и с предварительным подогревом до 100-120 С. Так как углерода в стали мало, то сварка ее довольно проста, причем сталь не закаливается и не перегревается в процессе сварки, благодаря чему не происходит снижение пластических свойств или увеличение ее зернистости. К плюсам применения этой стали можно отнести также, что она не склонна к отпускной хрупкости и ее вязкость не снижается после отпуска. Вышеприведенными свойствами объясняется удобство использования 09Г2С от других сталей с большим содержанием углерода или присадок, которые хуже варятся и меняют свойства после термообработки. Для сварки 09Г2С можно применять любые электроды, предназначенные для низколегированных и малоуглеродистых сталей, например Э42А и Э50А. Если свариваются листы толщиной до 40 мм, то сварка производится без разделки кромок. При использовании многослойной сварки применяют каскадную сварку с током силой 40-50 Ампер на 1 мм электрода, чтобы предотвратить перегрев места сварки. После сварки рекомендуется прогреть изделие до 650 С, далее продержать при этой же температуре 1 час на каждые 25 мм толщины проката, после чего изделие охлаждают на воздухе или в горячей воде – благодаря этому в сваренном изделии повышается твердость шва и устраняются зоны напряженности.
Свойства стали 09Г2С: сталь 09Г2 после обработки на двухфазную структуру имеет повышенный предел выносливости; одновременно примерно в 3—3,5 раза увеличивается число циклов до разрушения в области малоцикловой усталости.
Конструкционные легированные стали, такие как 20Х; 30Х; 40Х
Литейные конструкционные стали обозначаются как качественные и легированные, но в конце наименования ставят букву Л, (35ХМЛ; 40ХЛ и т.п.).
Описание стали |
40Х: |
Применение: |
оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности |
|
|
|
|
|
|
Свариваемость: Ограниченно свариваемая. Способы сварки: РДС и ЭШС. рекомендуется подогрев до 100-120°С и последующая термообработка.
Используя эти нехитрые правила довольно легко определить из чего состоит та или иная сталь. Поэтому для опытного специалиста по металлам расшифровка марок сталей представляет собой простое и понятное занятие.
Сталь 45 — расшифровка марки стали, ГОСТ, характеристика материала
- Нелегированные стали
- Легированные стали
- Нержавеющие стали
- Ст0
- Ст2кп
- Ст2пс
- Ст2сп
- Ст3кп
- Ст3пс
- Ст3сп
Ст3Гпс- Ст4кп
- Ст4пс
- Ст5пс
- Ст5сп
- Ст6пс
- Ст6сп
- 08кп
- 08
- 10кп
- 10
- 10Г2
- 15кп
- 15
- 15Г
- 20кп
- 20
- 20Г
- 25
- 30
- 30Г
- 35
- 35Г2
- 40
- 40Г
- 45
- 45Г2
- 50
- 50Г
- 50Г2
- 55
- 60
- У7
- У8
- У9
- У10
- У12
Марка стали — 45
Стандарт — ГОСТ 1050
Заменитель — 40Х, 50, 50Г2
Сталь 45 содержит в среднем 0,45% углерода. Степень раскисления стали — спокойная (обозначают без индекса).
Из нелегированной специальной стали 45 изготовляют шестерни, вал-шестерни, шпиндели, бандажи, коленчатые и распределительные валы, цилиндры, кулачки и другие нормализованные, улучшаемые и подвергаемые поверхностной термообработке детали, к которым предъявляются требования повышенной прочности.
Массовая доля основных химических элементов, % | |||
---|---|---|---|
C — углерода | Si — кремния | Mn — марганца | |
0,42-0,50 | 0,17-0,37 | 0,50-0,80 |
Температура критических точек, °С | |||
---|---|---|---|
Ac1 | Ac3 | Ar1 | Ar3 |
730 | 755 | 690 | 780 |
Технологические свойства | |
---|---|
Ковка | Температура ковки, °С: начала 1250, конца 700. |
Свариваемость | Трудносвариваемая. Способы сварки: ручная дуговая сварка и контактная сварка. Необходим подогрев и последующая термообработка. |
Обрабатываемость резанием | В горячекатаном состоянии при HB 170-179 и σв = 640 МПа: Kv твердый сплав = 1 Kv быстрорежущая сталь = 1 |
Флокеночувствительность | Малочувствительна |
Склонность к отпускной хрупкости | Не склонна |
Физические свойства | Температура испытаний, °С | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
Модуль нормальной упругости E, ГПа | 200 | 201 | 193 | 190 | 172 | — | — | — | — | — |
Модуль упругости при сдвиге кручением G, ГПа | 78 | — | — | 69 | — | 59 | — | — | — | — |
Плотность ρn, кг/м3 | 7826 | 7799 | 7769 | 7739 | 7698 | 7662 | 7625 | 7587 | 7595 | — |
Коэффициент теплопроводности λ, Вт/(м*К) | — | 48 | 47 | 44 | 41 | 39 | 36 | 31 | 27 | 26 |
Удельное электросопротивление ρ, нОм*м | — | — | — | — | — | — | — | — | — | — |
20-100 | 20-200 | 20-300 | 20-400 | 20-500 | 20-600 | 20-700 | 20-800 | 20-900 | 20-1000 | |
Коэффициент линейного расширения α*10 | 11,9 | 12,7 | 13,4 | 14,1 | 14,6 | 14,9 | 15,2 | — | — | — |
Удельная теплоемкость c, Дж/(кг*К) | 473 | 494 | 515 | 536 | 583 | 578 | 611 | 720 | 708 | — |
В чем разница между сталью S235JR и S355JR?
Перейти к основному содержанию
Лиам ФитцджеральдЛиам Фитцджеральд
Международные закупки и продажи стали Продажи стали с Zystal, а также помощь в подборе персонала, маркетинге и копирайтинге в Audacia
Опубликовано 5 августа 2021 г.
+ Подписаться
Будучи новичком в сталелитейной промышленности, один из самых частых вопросов, которые мне задают, это «Есть ли у вас на складе изделие из стали марки S235JR / S355JR?».
На этот вопрос достаточно легко ответить, верно? Конечно, вы просто запускаете систему ERP, просматриваете фильтры, чтобы определить продукт, который вы ищете, и посмотреть, есть ли он у вас на складе.
Достаточно просто оставить его там. Однако мое любопытство заставило меня спросить: в чем разница между S235JR и S355JR и почему кто-то должен искать один, а не другой.
Чтобы ответить на этот вопрос, нужно сначала выяснить, что же такое, черт возьми, конструкционная сталь. Это должно быть довольно легко решить, похоже, это то, что написано на банке.
Конструкционная сталь — это стандартный строительный материал, который по-разному используется при строительстве зданий и изделий. В Европейском Союзе конструкционная сталь должна соответствовать набору стандартов, известных как стандарты EN.
Эти стандарты играют жизненно важную роль в расшифровке того, что представляет собой продукт и его свойства.
В случае S235JR / S355JR код показывает:
- S означает, что это конструкционная сталь. как это было раньше)
- JR ударная вязкость по отношению к удару
Предел текучести и ударная вязкость связаны с химическим составом материалов, что-то, что входит в стандарты.
Есть ряд других кодов, но это будет отдельный пост.
В данном случае это показывает, что S355JR, хотя и в целом похожа, немного сильнее в отношении своего предела текучести по сравнению с S235JR (355 Нм/мм² против 235 Нм/мм²)
Выбор, какая из этих конструкционных сталей подойдет вплоть до инженера, проектирующего конечное здание или оборудование.
Они определят тип необходимой стали — балки, пластины, стержни, профили или профили. Затем они решат, каким напряжениям и давлению будет подвергаться этот предмет, и исходя из этого потребуется тип стали. Затем, если есть какие-либо дополнительные функции, необходимые (например, устойчивость к атмосферным воздействиям).
Zystal — полировка стали легко
5 мая 2022 г.
Как развивается польская сталелитейная промышленность?
4 мая 2022 г.
Что превращение Джолинтона из нуля в героя может научить нас нашему собственному развитию
21 февраля 2022 г.
Почему стальные арматурные стержни (арматуры) обычно не имеют покрытия?
18 нояб.
2021 г.
Как изготавливают стальные листы?
30 июля 2021 г.
Как изготавливают стальные профили?
29 июля 2021 г.
Sourcing Tools — Что в надстройке?
22 июля 2014 г.
Поиск поставщиков — это призвание, даже когда вы в отпуске
27 июня 2014 г.
Другие также смотрели
Исследуйте темы
Таблица соответствия материалов трубопроводов(ASTM)
- Автор: Материалы проекта
- Опубликовано: 20 сентября 2017 г.
- 4 комментария
Поделитесь в WhatsApp
Поделись на телеграм
Поделиться на LinkedIn
Поделиться по электронной почте
В таблице материалов трубопроводов показаны соответствующие материалы ASTM для труб, клапанов, фитингов, фланцев и шпилек.
ТАБЛИЦА СОВПАДЕНИЯ МАТЕРИАЛОВ ТРУБОПРОВОДОВ
Таблица соответствия материалов ASTM для трубопроводов показывает, например, что A106 Gr. Труба соответствует фитингу ASTM A234 под приварку встык, кованому фитингу, фланцу или клапану ASTM A105, литому клапану A216 WCB и шпилькам ASTM A193 B7.
Та же логика применима к любому другому сорту материала ASTM, указанному в таблице.
ТРУБОПРОВОДЫ | ТРУБЫ | ФИТИНГИ BW | ПОКОВКИ* | ЛИТЫЕ КЛАПАНЫ | ШПИЛЬКИ |
---|---|---|---|---|---|
Жаропрочная углеродистая сталь | А106 Гр А | A234 Гр WPA | А105 | A216 Гр WCB | A193 гр B7 A194 гр 2H |
A106 Gr B/A53 Gr B/API 5L Gr. Б | A234 Гр ВПБ | А105 | A216 Гр WCB | ||
А106 Гр С | A234 Гр ДПК | А105 | A216 Гр WCB | ||
Углеродистая сталь Сплав Высокотемпературный | A335 гр. | A234 Гр WP1 | A182 Гр F1 | A217 гр WC1 | A193 гр B7 A194 гр 2H |
A335 гр. P11 | A234 гр WP11 | A182 Гр F11 | A217 гр WC6 | ||
A335 гр. P12 | A234 гр WP12 | A182 Гр F12 | A217 гр WC6 | ||
A335 гр. P22 | A234 Гр WP22 | A182 Гр F22 | A217 гр WC9 | ||
A335 гр. P5 | A234 гр WP5 | A182 гр F5 | А217 Гр С5 | ||
A335 гр. P9 | A234 Гр WP9 | A182 Гр F9 | A217 гр C12 | ||
А 335 Гр P91 | A234 Гр WP91 | A182 Пр F91 | |||
Углеродистая сталь Сплав Низкотемпературный | A333 гр. | A420 Гр WPL6 | A350 гр LF2 | A352 Гр LCB | A320 Группа L7 A194 Группа 7 |
A333 гр. 3 | A420 Гр WPL3 | A350 Гр LF3 | A352 гр LC3 | ||
Аустенитная сталь Нержавеющая сталь Сталь | A312 Gr TP304 | A403 Гр WP304 | A182 Гр F304 | A182 Гр F304 | A193 гр. B8 A194 гр. 8 |
A312 Gr TP316 | A403 Гр WP316 | A182 Гр F316 | A182 Гр F316 | ||
A312 Gr TP321 | A403 Гр WP321 | A182 Гр F321 | A182 Гр F321 | ||
A312 Gr TP347 | А403 гр WP347 | A182 Гр F347 | A182 Гр F347 |
* Поковки включают: кованые фитинги, фланцы, кованые клапаны, некоторые прокладки стальные трубы для средне-высокотемпературного и конструкционного применения
- ASTM A106 (группы A и B): Спецификация бесшовных труб из углеродистой стали для эксплуатации при высоких температурах
- ASTM A333 (Gr 1-11): Технические условия на бесшовные и сварные трубы для эксплуатации при низких температурах
- ASTM A335 (группы от P1 до P92): Технические условия на бесшовные трубы из ферритной легированной стали для работы при высоких температурах
- ASTM A312 (TP 304, 316, 321, 347 и т.
д.): Стандартные технические условия для бесшовных, прямошовных и холоднодеформированных сварных труб из аустенитной нержавеющей стали, предназначенных для работы при высоких температурах и в условиях общей коррозии
- ASTM A790 : Спецификация для бесшовных дуплексных и супердуплексных труб (UNS S32205/31803 и UNS S32750/32760)
МАТЕРИАЛЫ ДЛЯ ЛИТИХ КЛАПАНОВ
Литые клапаны имеют внешний корпус из литой стали:
- ASTM A216 (WCA, WBC, WCC): Спецификация на отливки из углеродистой стали для клапанов, фланцев, фитингов или других деталей, работающих под для работы при высоких температурах и качества, подходящего для сборки с другими отливками или деталями из кованой стали с помощью сварки плавлением
- ASTM A217: Спецификация для стальных отливок, отливок из мартенситной нержавеющей стали и легированных сталей для клапанов, фланцев, фитингов и других деталей, работающих под давлением, предназначенных в первую очередь для работы в условиях высоких температур и коррозии.
- ASTM A351 (CF8, CF8M): Спецификация стальных отливок для клапанов, фланцев, фитингов и других деталей, работающих под давлением, предназначенных в первую очередь для работы при низких температурах
КОВАНЫЕ ТРУБНЫЕ МАТЕРИАЛЫ
В эту категорию входят обычные материалы, используемые для сварки враструб и резьбовых фитингов ASME B16.11 (кованые фитинги), клапанов с коваными корпусами (например, клапаны API 602 / BS 5351 и BS 5352) и стальных фланцев ASME B16.5.
- ASTM A105: Спецификация стандартов для компонентов трубопроводов из кованой углеродистой стали, то есть фланцев, фитингов, клапанов и аналогичных деталей, для использования в системах, работающих под давлением, в условиях окружающей среды и при более высоких температурах
- ASTM A182: Эта спецификация распространяется на кованые или катаные фланцы труб из сплава и нержавеющей стали, кованые фитинги, а также клапаны и детали для работы при высоких температурах.
- ASTM A350: Спецификация для нескольких марок кованых или кольцевых фланцев из углеродистой и низколегированной стали, кованых фитингов и клапанов для работы при низких температурах.
В этой статье подробно проанализированы химический состав, механические свойства и критерии выбора кованых материалов для трубопроводов.
МАТЕРИАЛЫ ДЛЯ ФИТИНГОВ ДЛЯ ПРИВАРНЫХ ВСТРЕЧ
- ASTM A234 (WPA, WPB, WPC): Спецификация для фитингов из кованой углеродистой и легированной стали бесшовной и сварной конструкции.
- ASTM A420: Стандартные технические условия на трубопроводную арматуру из кованой углеродистой и легированной стали для эксплуатации при низких температурах.
- ASTM A403: Стандартная спецификация для фитингов из кованой аустенитной нержавеющей стали.
МАТЕРИАЛЫ ДЛЯ ШПИЛЬКИ
- ASTM A193: Стандартная спецификация материалов для шпилек из легированной и нержавеющей стали для сосудов высокого давления, клапанов, фланцев и фитингов для работы при высоких температурах или высоком давлении или для других специальных целей.
