Распиловка дров – Козлы для дров — 80 фото создания конструкции своими руками

Применение прочих инструментов

При обработке древесины с использованием двуручной пилы требуется устойчивая опора для второй руки. Об этом стоит позаботиться заранее при сборке приспособления.

Возможно, сделать упор из лесины, который можно установить в любом нужном месте.

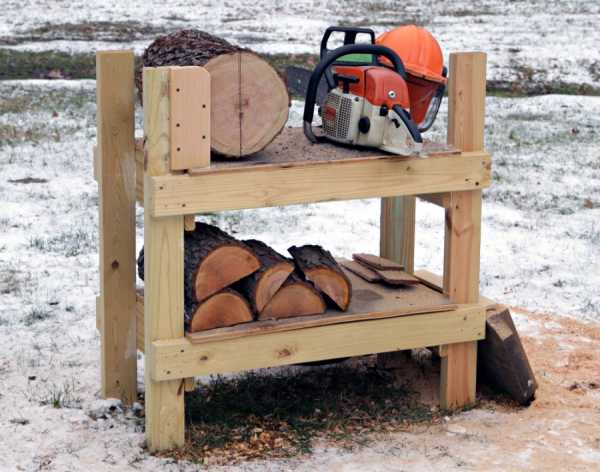

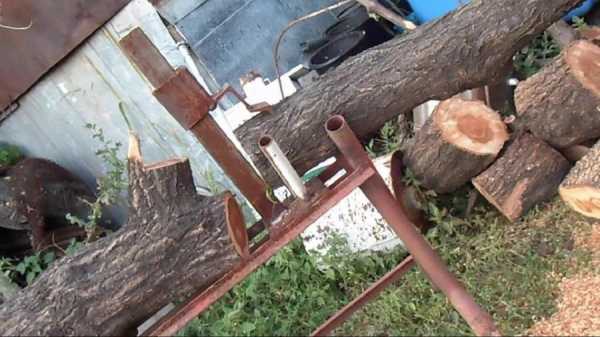

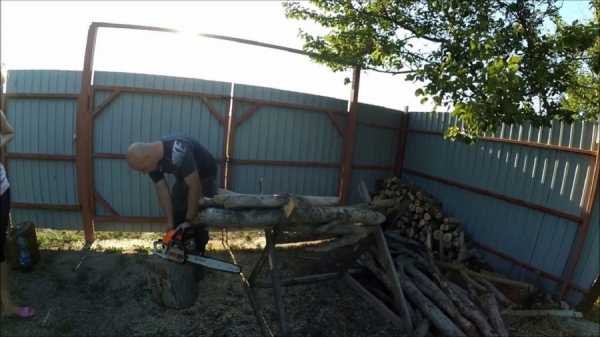

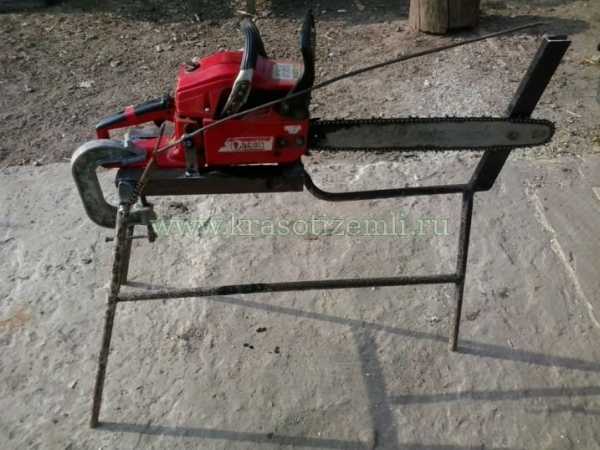

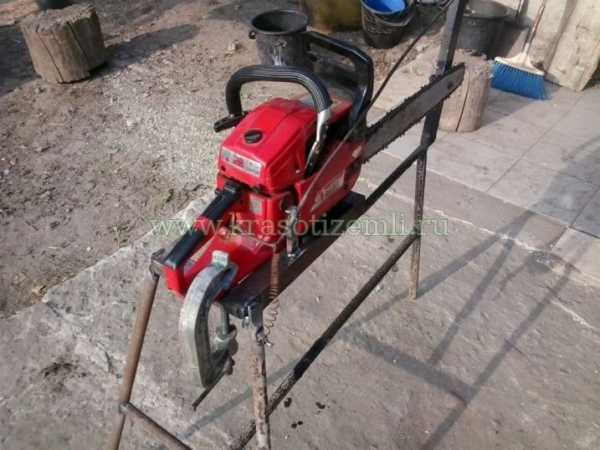

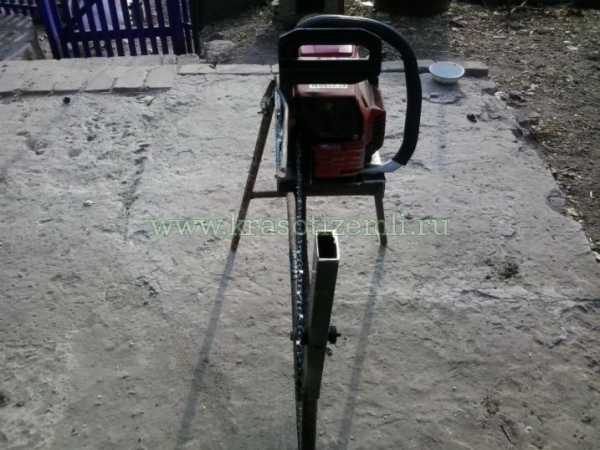

Козлы для бензопилы должны иметь крепкую поверхность и место для вольного расположения дерева для распила, во избежание зажима самой бензопилы в распиле полотна.

Сооружение для обыкновенной пилы

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

• деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
• брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
• такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
• брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
• саморезы в количестве 30-40 шт. для крепления деталей.
• морилку, краску или лак для защиты козлов от гниения брусьев.

Также можно использовать любой подручный материал, подходящий для сооружения козлов.

Для сборки вам нужно подготовить следующий инструмент:

• ножовка – для распила и выравнивания поверхности бруса,
• уголок – для контроля ровности элементов, важных для устойчивости конструкции,
• графитовый карандаш для нанесения необходимых отметок,
• шуруповерт или отвертка для закрутки крепления,
• молоток,
• стамеска,
• рулетка,
• кисть малярная (4-5 см).

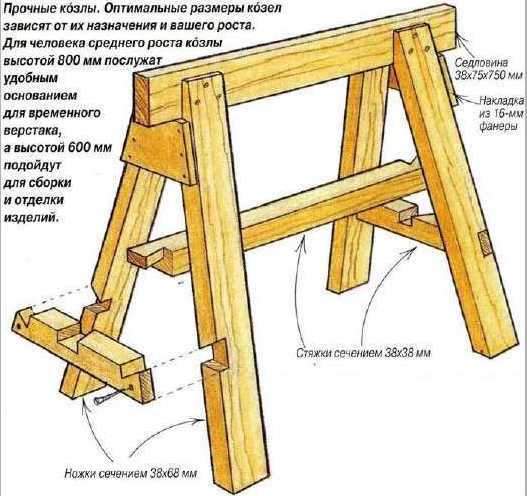

Как сделать козел

Как только нужный материал и инструмент подготовлены, можно переходить непосредственно к сборке приспособления. Вначале стоит обработать основные брусья. Нанести разметку для будущих пропилов в количестве 6 штук с каждой из сторон. Итого должно получится 12 пазов для устройства ножек и рогов.

Для надежности закрепления каждого из пазов достаточно глубины 2,5 см. Для плотного крепления брусьев, пазы нужно пропиливать на 2-3 мм меньше, чем для ножек. После обработки и установки конструкции на ножки следует переходить к устройству крепежа, используя саморезы.

Обязательно установите детали усиления крепления для надежной устойчивости и прочности приспособления, а также обеспечения безопасности работающего.

На ножках отпилите нижние части так, чтобы установить элементы усиления крепежа. Собранную конструкцию необходимо покрыть защитным средством в виде морилки.

Просушить изделие и успешно эксплуатировать в хозяйстве.

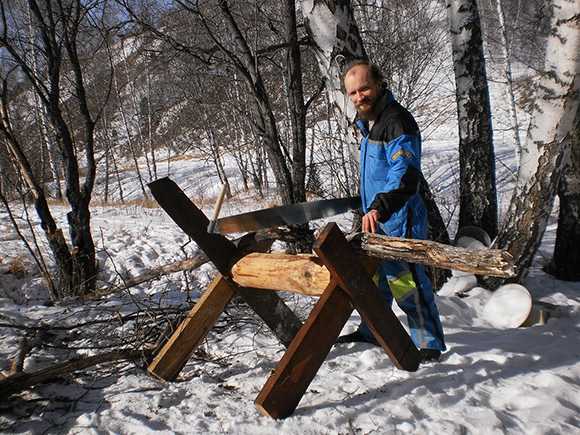

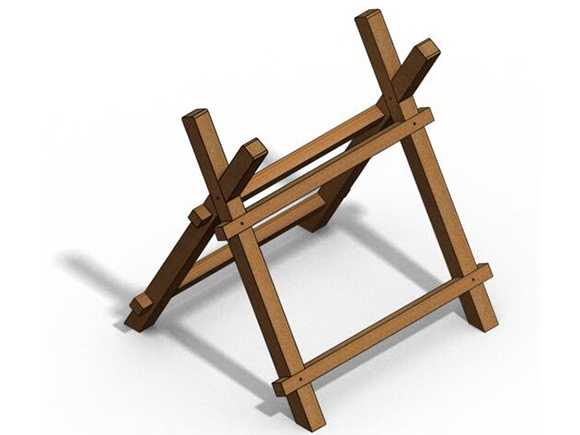

Чтобы изготовить козлы для двуручной пилы и аналогичных ей инструментов следует позаботиться об усиленной устойчивости конструкции. Обеспечить это поможет более мощный брус толщиной в 100 мм не менее и затяжка из металла.

Ширина стоек снизу делается шире, чем вверху. К тому же можно предусмотреть деревянную стяжку из обычной недлинной доски.

Мобильные приспособления

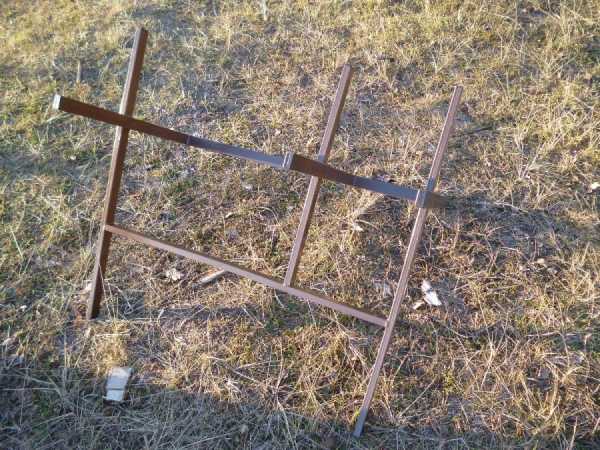

Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.

Процесс сборки довольно простой. Из доски толщиной 50 мм нужно изготовить брусы. Сделать отметки надрезов для ножек. Сделать отверстия для трубы на каждой планке.

Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы

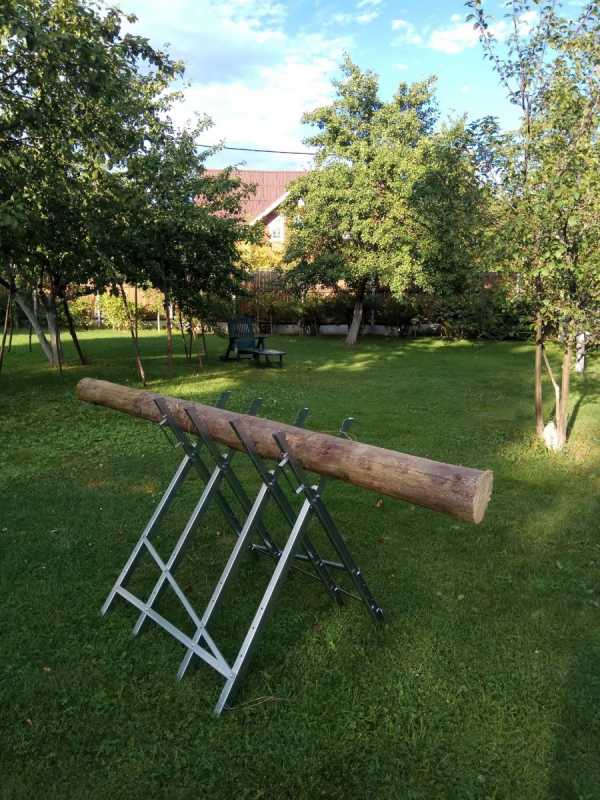

Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины. Чтобы его создать самостоятельно потребуются:

• труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
• деревянный брус не более 10 см и сечением 50х59 мм,
• болгарка или ножовка,
• измерительная рулетка,
• кусочек мела,
• аппарат для сварки, болты.

Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.

Затем подготавливаются прочие необходимые конструкционные элементы. Для мобильности сооружения соединительные узлы нужно сделать на болтах, чтобы при необходимости их разобрать.

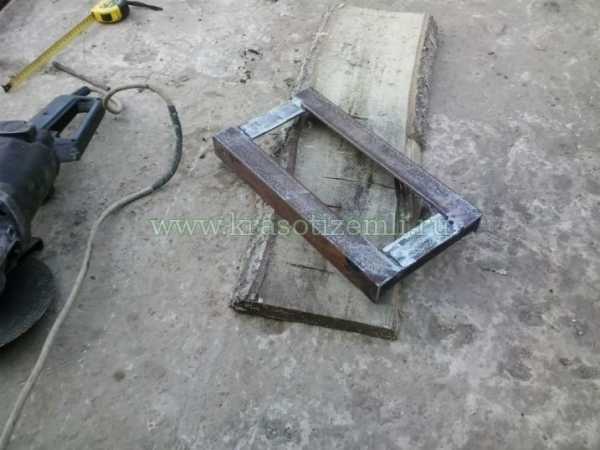

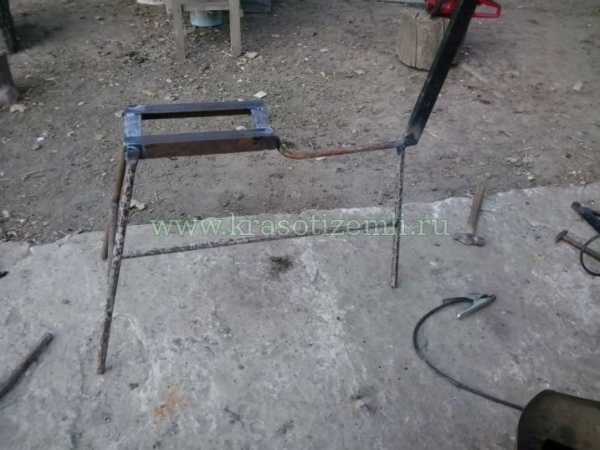

Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.

Хранение и применение козлов

Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.

В готовом виде изделие должно выдерживать значительный вес, однако при этом важно хранить его в сухом помещении, избегая влажного климата или влаги.

Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.

Фото козлов для дров

Козлы для пилки дров бензопилой своими руками + фото, чертежи

На дворе XXI век, мир уже перестал удивляться технологическим новинкам. В магазинах выставлены красивые и удобные приспособления для распиловки дров из Швеции, Канады, США, адаптированные под распиловку электро- или бензопилой. На них даже просто приятно посмотреть, как великолепно они изготовлены: и бревно зажимают надежно, и распиловку делать очень удобно, и компактные к тому же. Однако в жизни народ наш как пользовался различными вариантами дедовских козел, так и продолжает пользоваться. Анахронизм и скупердяйство? Отчасти есть, но главное – «классические» козлы очень удобны и практичны. Мудры и опытны были наши предки. Даже ударение в слове, которое обозначает это приспособление, поставили так, чтобы в дальнейшем не возникало недоразумений и не путали люди термин из хозяйственного обихода с названием ни в чем не повинных животных.

Собрать эту конструкцию может быстро любой человек, материалы для изготовления козел для пилки дров практически всегда есть под рукой. Однако всей кажущейся простоте, стоит сначала нарисовать чертеж или эскиз. И работать будет проще, и ошибки не придется исправлять. Обязательно надо учесть рост человека, который будет пилить дрова, и вид пилы, которой дрова будут распиливаться – двуручной или бензопилой.

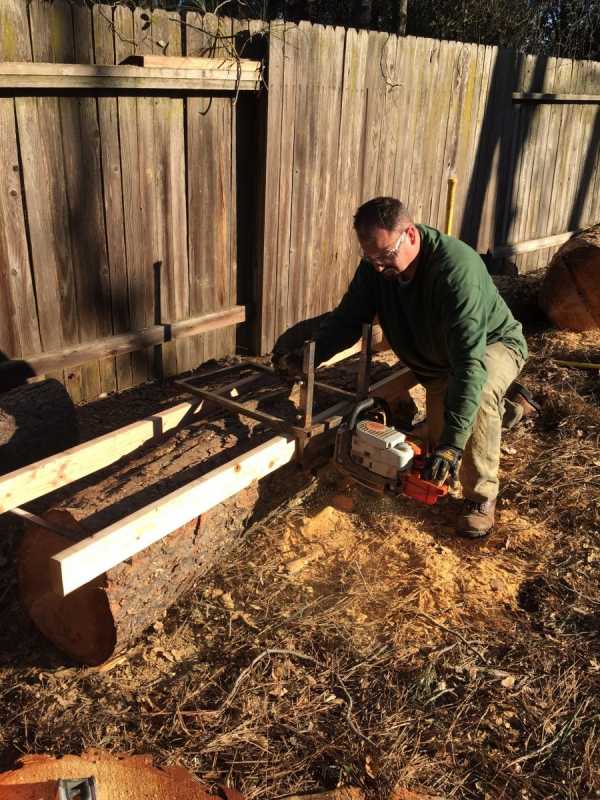

Как сделать своими руками козлы для распиловки дров бензопилой

Пилить дрова удобнее и много легче бензопилой. Особенно если бревна вам привезли толстые и сырые. Машину дров распилите быстро, производительность с бензопилой совсем другая.

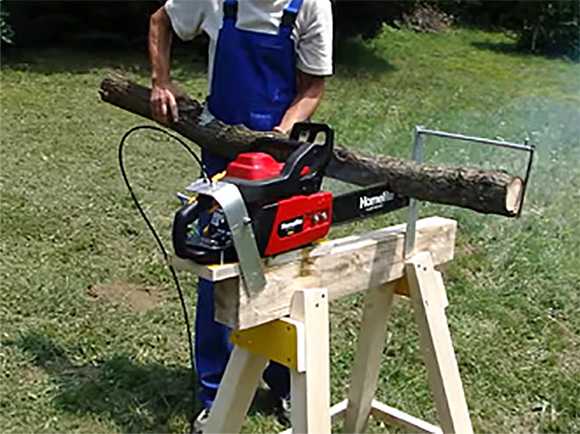

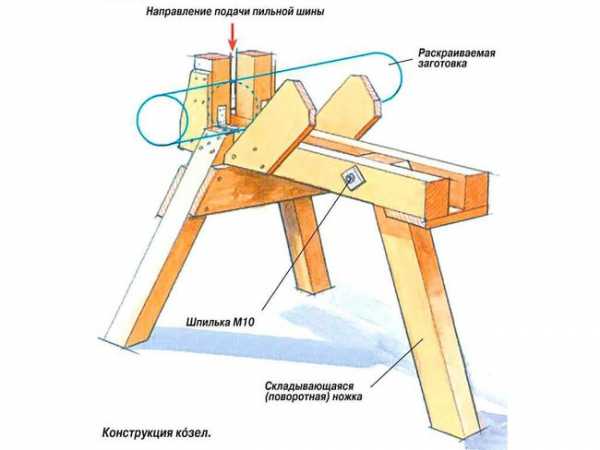

Для пилки дров бензопилой можно воспользоваться козлами, собранными по традиционной схеме. Но есть одно серьезное неудобство – цепную пилу обязательно зажмет, когда вы будете заканчивать рез. Так происходит, когда рез делается между стойками (выступающий за край конструкции конец бревна пила отрежет без труда). Чтобы не допустить зажима, бревно надо переворачивать пилом вниз. Это дополнительная и довольно тяжелая работа, особенно когда приходится ворочать здоровенные бревна в одиночку.

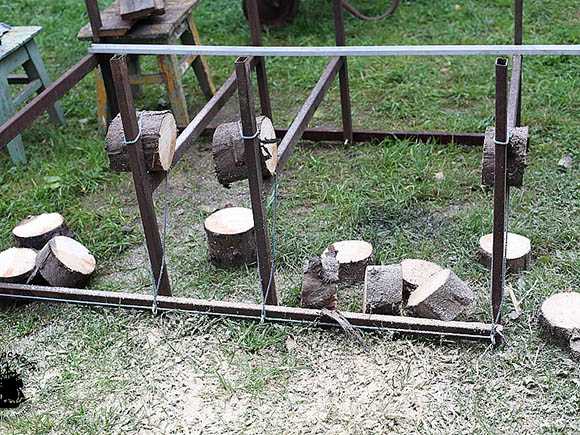

Умельцы разработали (а может быть, некоторые из них «по-китайски» скопировали) конструкции, позволяющие избежать зажима цепи пилы. И даже запатентовали свои конструкции. Такие козлы для распиловки дров бензопилой можно разделить на два типа. К первому относятся металлические конструкции, в которых короткий конец бревна зажимается цепью или зубчатым захватом, а длинный свободный конец выступает далеко за пределы козел. В этих козлах опорная «пята» сделана так, что бревно не может нарушить их равновесное положение. Подобная конструкция напоминает импортные козлы заводского производства. Только выглядят наши проще и стоит документация на них (защищены патентом!) на порядки дешевле.

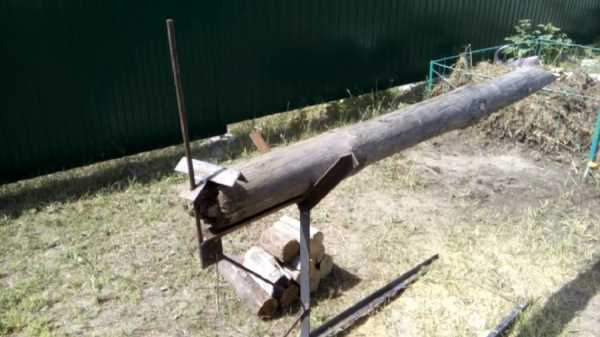

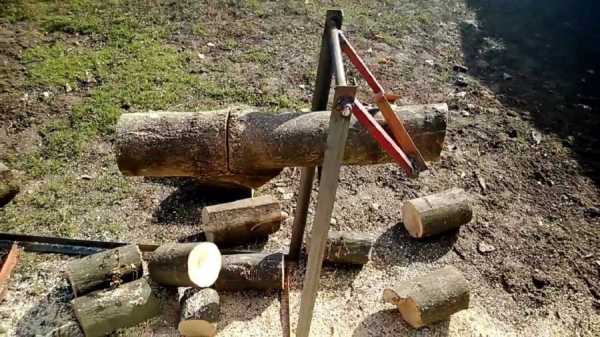

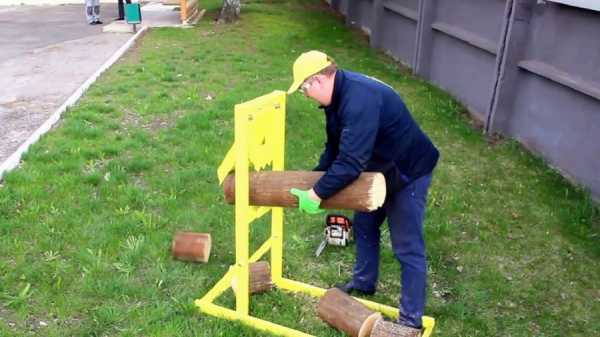

Другая защищенная патентом конструкция для распиловки дров бензопилой – деревянная:

К достоинствам такой конструкции относятся:

• Возможность пилить бревна в одиночку, потому что нет необходимости передвигать их в процессе работы.
• Отсутствует опасность зажатия цепи.
• Возможность регулировать длину колодок, на которые распиливается бревно. Колодки при работе на таких козлах получаются одинаковой длины.
• Отпиленные колодки в силу особенностей конструкции козел скатываются в противоположную от пильщика сторону.
• Компактность в сложенном положении. В хозблоке у стены они займут совсем мало места – толщина в сложенном положении всего 12 см.

Как сделать своими руками козлы для распиловки дров двуручной пилой

Кто когда-нибудь пилил большое количество бревен двуручной пилой «дружба» (именно так, с маленькой буквы. Это не марка пилы, а намек на дружбу двух пильщиков), тот хорошо знает, насколько важна правильно подобранная высота бревна на козлах. Считается, что самая удобная высота – от 90 до 110 см. Спину сгибать сильно не нужно в наклоне вперед, приседать не приходится, работается удобно и быстро. Ведь длительная работа в неудобном положении на следующее утро уподобит вас заржавевшему железному дровосеку – спина и колени сгибаться будут с большим трудом.

Важно! Основные требования к козлам: устойчивость и прочность. Прочность требуется из-за большого веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков. Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм.

Для того чтобы сделать козлы для пилки дров, нам потребуется:

• Брус 100х100 мм длиной 1100 мм. Он пойдет на основу конструкции. В качестве основы можно использовать также ровное сухое и не очень толстое бревно.
• Брус 50х50 мм, четыре отрезка по 1100 мм каждый. Они станут «ногами» у козел.
• Брус 50х50 мм, два отрезка по 350 мм. Из них сделаем «рога».
• Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».
• Саморезы 5х100 мм, всего порядка 30 шт.
• Пропитка «Биозащита».

На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на каждый паз. Нам будут нужны 6 пазов, каждый глубиной 25 мм, для «ног» и «рогов».

Важно! Старайтесь делать пропилы чуть уже бруска. Буквально на 2 мм. То есть вместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.

Стамеской и молотком выбираем по намеченным пропилам пазы. В пазы с усилием загоняем подготовленные куски бруса: четыре «ноги» и два «рожка». Закручиваем саморезы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким образом, чтобы козлы прочно и ровно стояли на земле. Основа козел собрана.

Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой – с внешней. Теперь мы уверены, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также фиксируем саморезами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой и можно приступать к распиловке дров.

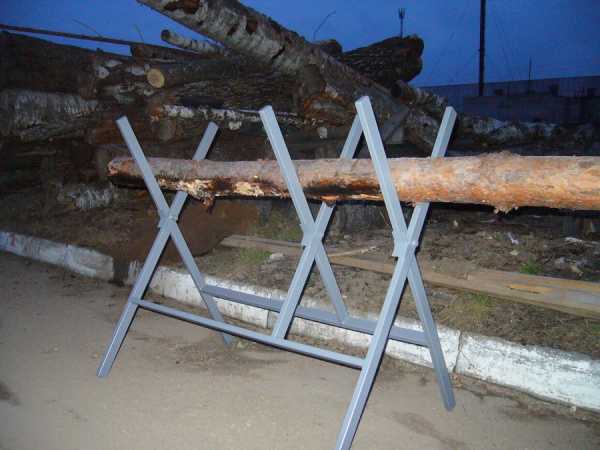

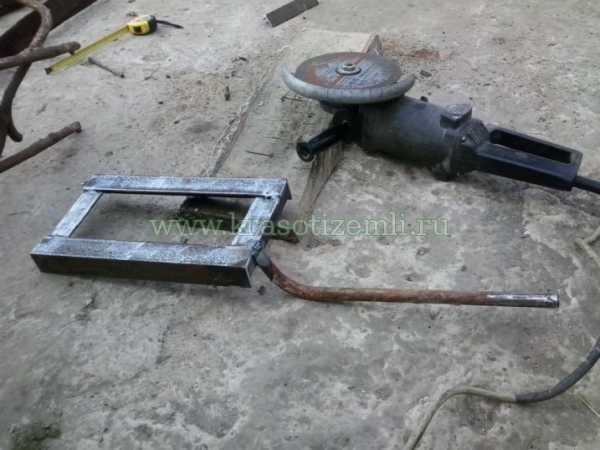

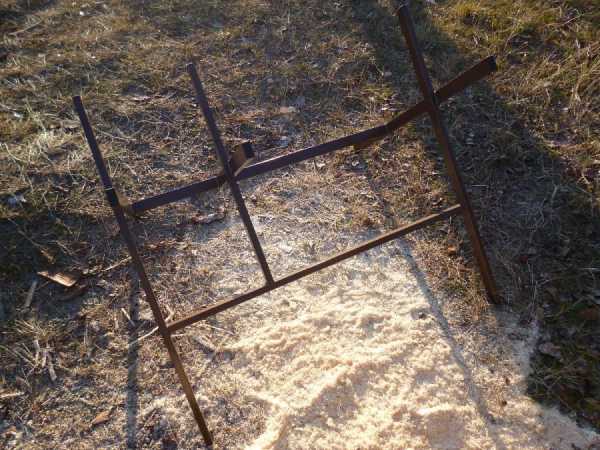

Помимо «классического» варианта козел из дерева, можно изготовить металлические козлы. Такая конструкция будет легче и прослужат дольше. Изготавливаются они из стальной трубы прямоугольного профиля со стороной не менее 50 мм. Для удобства хранения лучше крестовины и обвязку крепить болтами, а не сваркой. При креплении болтами конструкцию можно будет разбирать.

Важно! Конструкция не должна быть легкой, иначе она будет неустойчивой во время работы. И делайте конструкцию по своему росту.

Куски трубы крепятся между собой под углом 45°. Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали.

Как видите, козлы для пилки дров можно достаточно просто изготовить своими руками. Материала для их изготовления требуется совсем немного, и он доступен. Только следует помнить, что козлы должны быть обязательно устойчивыми, прочными и соответствовать росту пильщика.

bouw.ru

Козлы для распилки дров своими руками — как сделать приспособление для пилки бензопилой

Статья Фото Видео На дворе XXI век, мир уже перестал удивляться технологическим новинкам. В магазинах выставлены красивые и удобные приспособления для распиловки дров из Швеции, Канады, США, адаптированные под распиловку электро- или бензопилой.

На них даже просто приятно посмотреть, как великолепно они изготовлены: и бревно…

Козлы для дров: чертежи устройств для максимально удобного распила (80 фото)

Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам земельных участков. И конечно для удобной распилки дров необходим специальный инструмент, называемый козлы. Наверняка фото козлов для дров многие видели в журналах или интернете. Это не сложное приспособление, которое можно соорудить своими руками, к тому же оно непременно должно быть в приусадебном хозяйстве. С их помощью комфортно заниматься обработкой древесины, деревянных брусков или металлических профилей.

Решить вопрос, из чего сделать козел на даче, довольно легко. Ведь для изготовления этой простой традиционной конструкции достаточно воспользоваться следующими материалами:

• деревянным брусом обычной формы. Сборка приспособления из этого материала проста, но он боится повышенной влажности.
• деревянными столбиками среднего диаметра, которые применяют для сооружения заборов. Этот способ является экономным в финансовом плане, но не рассчитывайте на его надежность.
• металлическими планками, которые обеспечат надежность конструкции и будет служить долгие годы.
• различные предметы, отправленные в металлолом.

Хотя козел для пилки дров имеет простую конструкцию, но по сути он является станком. Следовательно, в процессе его изготовления нужно учесть некоторые нюансы:

derevyannie-doma.com

Козлы для распиловки дров своими руками

Пожалуй, любой владелец дома с печью, камином или баней хоть раз занимался распилом дров. В походе или на рыбалке пилить или колоть деревья несложно, так как требуется немного дров. Гораздо сложнее заготавливать дрова регулярно, про запас. Для облегчения процесса распила долгие столетия используют козлы для пилки дров.

Конструкция имеет очень простое устройство, так что изготовить ее не составит труда даже новичку. Чтобы распил дров был не только быстрым, но и легким, нужно выбрать правильные козлы.

Конструкция для ручного распила

Долгие столетия козлы практические не изменялись. Мастера только подстраивали ширину и высоту изделия под собственный рост и размер бревен. Раньше древесину пилили парой при помощи двуручной пилы.

Процесс распила при работе вдвоем контролировался свободной рукой. С обоих сторон рабочие придерживали концы бревна, направляя его или надавливая для более удобной работы. При распиле больших стволов их допиливали немного глубже середины и прокручивали на другую сторону. При таком разрезе спил мог иметь неровный край, что отягощало колку.

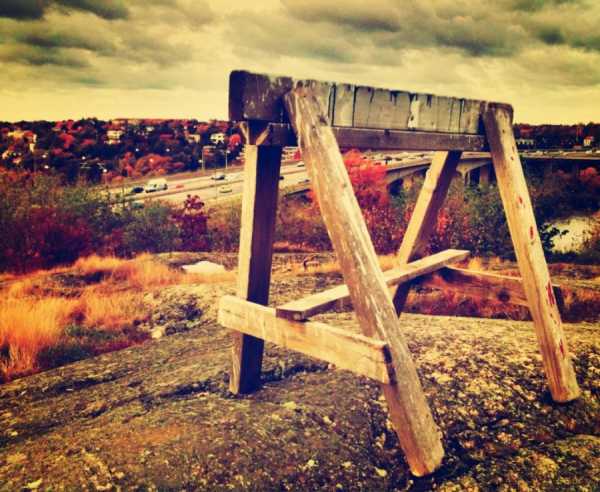

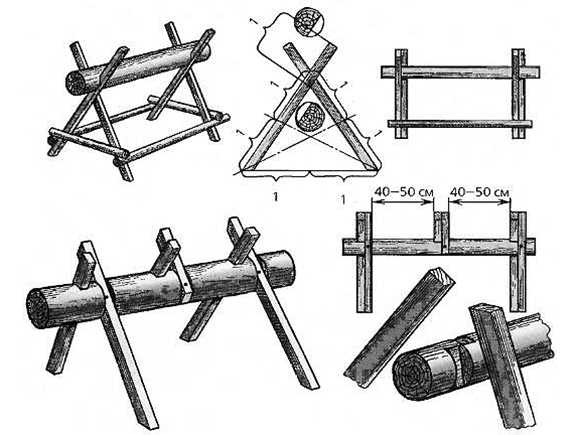

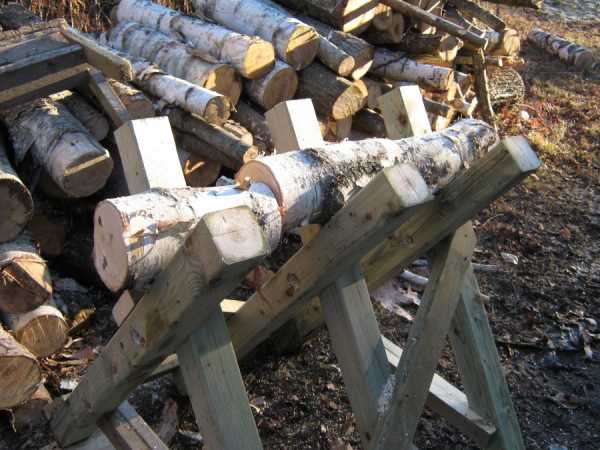

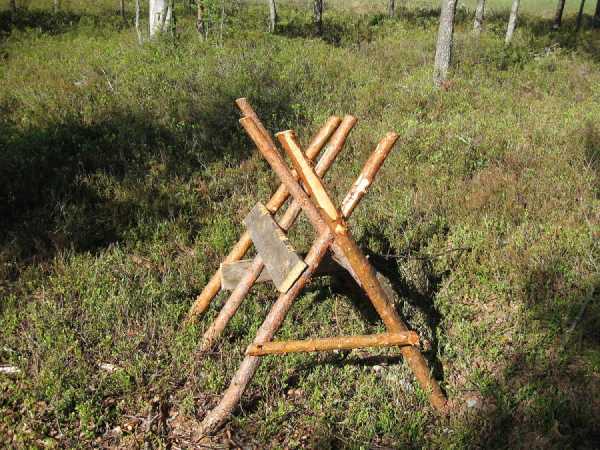

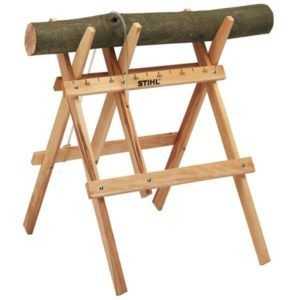

Традиционные козлы для дров делались из крестообразных стоек. Их располагали на расстоянии, равной двойной топке печки, для которой пилились дрова.

Такие изделия до сих пор можно встретить в обиходе, но они все же претерпели некоторые изменения. На них добавили еще одну крестовину, которая позволяет зажимать дрова. На таких козлах можно работать одноручными пилами.

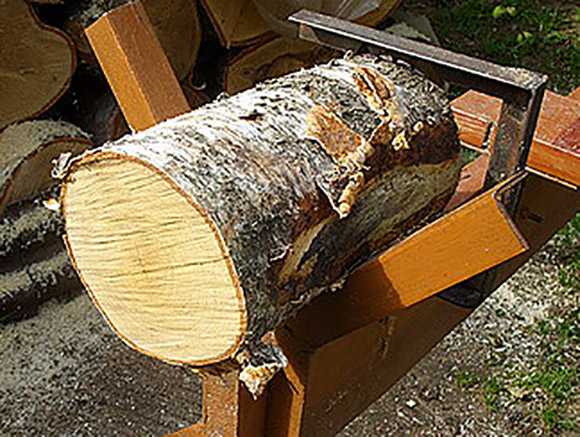

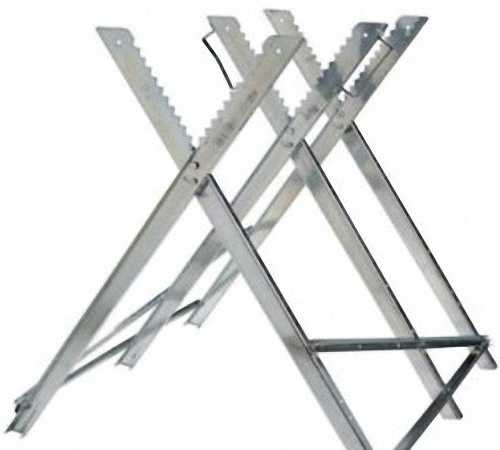

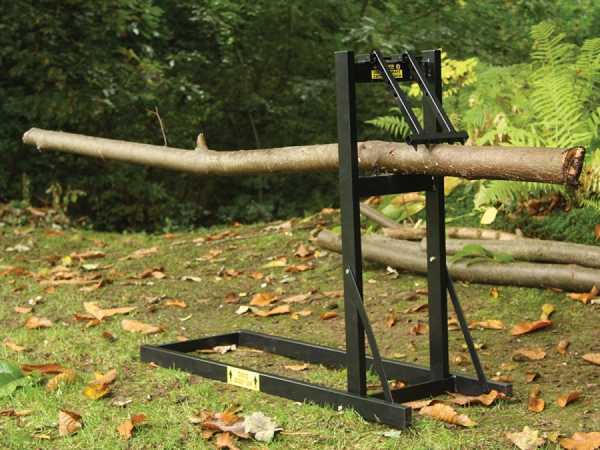

Также на современном рынке можно встретить металлические козлы. Их оснащают зубчиками для крепкой фиксации древесины. У металлических устройств есть винтовые упоры, которые также облегчают распил, удерживая бревно в козлах.

На подобных козлах заготавливать топливо гораздо легче. Если вы самостоятельно запасаете дрова, то подобное приспособление незаменимо в вашем хозяйстве.

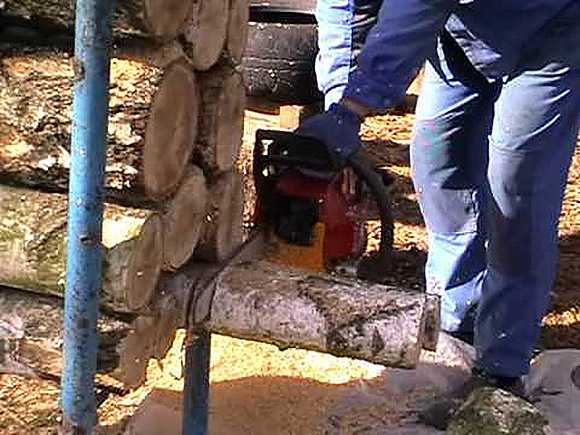

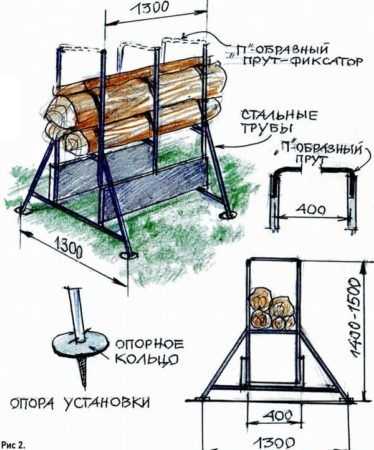

Козлы для работы цепной пилой

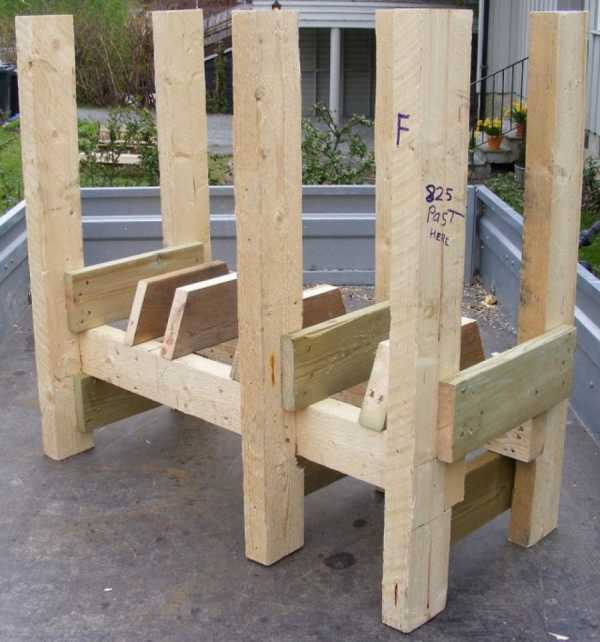

Если требуется запасти большое количество топлива, лучше всего работать электрической или бензиновой пилой. Такие инструменты не только облегчают, но и ускоряют работы в разы. Кроме того, они снижают физические и временные затраты.

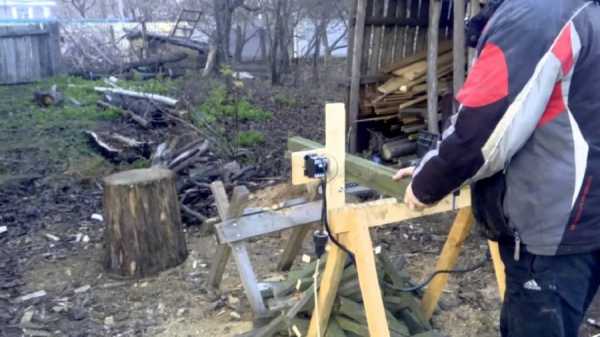

Пилить дрова цепной пилой на обычных, традиционных козлах не получится, так как инструмент может сломаться, если шина застрянет в распиле. Если отрезать куски бревна, выходящие за предел крестовин конструкции, то разрез будет долгим и нерациональным. Именно поэтому для заготовки электрическим инструментом разработаны специальные козлы для распиловки дров бензопилой. Самая простая конструкция для резки дров цепной пилой состоит из тяжелой основы и устойчивых ножек. Ствол дерева спиливают в местах его выхода за границы козел. Удерживать бревно в такой установке можно ногой.

Скорость работ на такой конструкции не очень высока, но для распила средних партий она вполне годится.

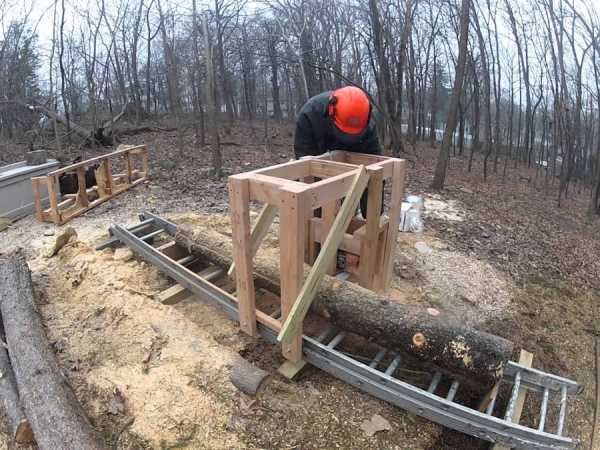

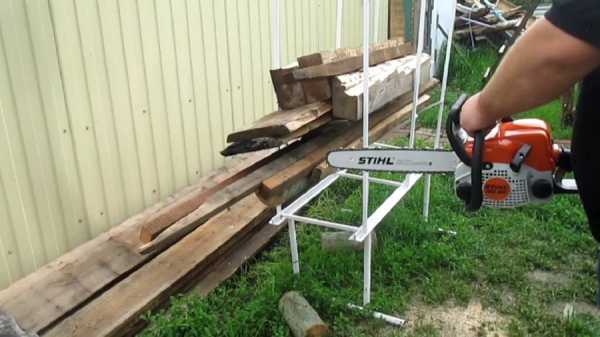

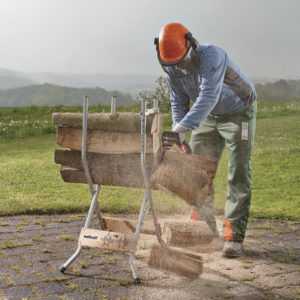

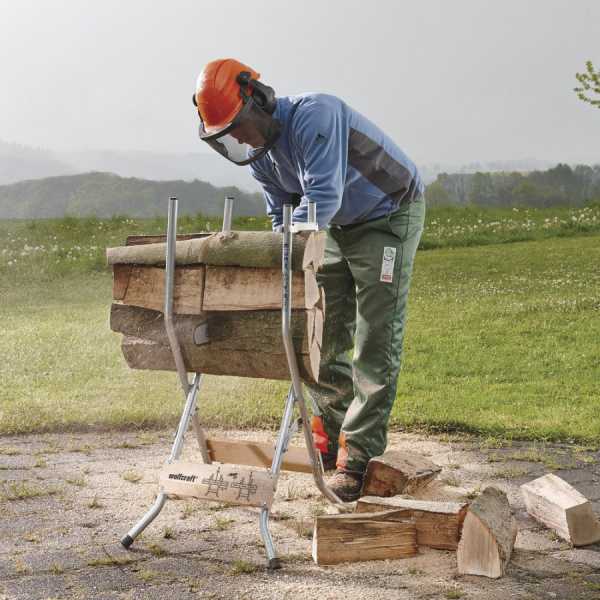

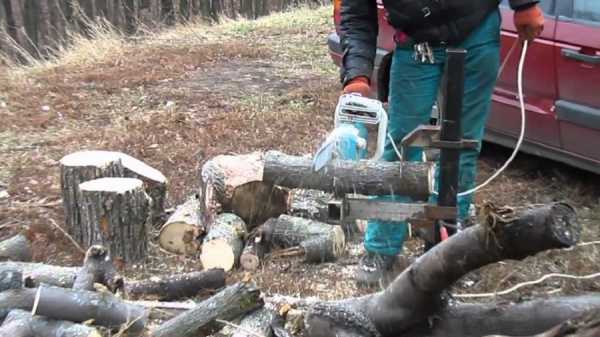

Стойка для работы цепной пилой

Если вы занимаетесь заготовкой тонких бревен, то лучше соорудить стойку для бревен. Конструкция представляет собой 4 ножки или столба, приваренных или прикрепленных к основанию. Для него можно использовать сварную раму или тяжелую металлическую пластину. Устройство удобно только для работы с небольшими стволами, разделкой больших бревен на нем не займешься. Размер козел выбирают исходя из размера печи и длины поставляемых бревен. Изделие можно изготовить практически любого размера.

Обратите внимание! Для облегчения эксплуатации рамных козел крепите стойки не сваркой, а болтовым соединением. Это позволит быстро разбирать конструкцию для изъятия дров.

Устройство имеет единственный минус – охапку поленьев в нем нельзя допилить до конца, иначе пила упрется в грунт. Для устранения такой проблемы можно установить поперечные подпорки, в которых образуется зазор между поленницей и подставкой козел. Однако устройство такого типа нельзя быстро разобрать, что снижает его функциональность.

Сборка традиционных козел

Для изготовления классической конструкции для пилки дров своими руками понадобится один из перечисленных материалов:

• Деревянный брус. Устройство можно очень быстро собрать, но оно может испортиться от влажности или случайно повредиться при работе пилой.
• Деревянные столбики. Такие конструкции часто используют для опор забора. Из них можно собрать простое и дешевое, но не самое прочное изделие.

• Металлопрофиль. Из квадратной или круглой металлической трубы можно соорудить очень прочные и удобные козлы для распила дров. Такая конструкция будет служить десятилетиями.

Изделие очень просто, но чтобы оно получилось функциональным, нужно соблюдать определенные рекомендации. Одна из которых – составление схемы или чертежа, который облегчит сборку. На чертеже нужно отметить размер и высотку конструкции. Это позволит правильно собрать козлы и рассчитать количество необходимого материала.

Очень важно в работе точно подобрать угол расположения опор. Правильный наклон сделает конструкцию устойчивой, а распил простым. Если вы не знаете, как сделать козлы своими руками, воспользуйтесь инструкцией от профессионалов.

При изготовлении козел необходимо правильно подобрать их высоту и длину. На эти габариты влияет:

• рост работника, который будет пилить дрова;
• размер пилы;
• габариты стволов, которые пойдут в заготовку.

Правильно выбранные параметры позволят собрать козлы быстро и правильно. Оптимальная высотка конструкции – 90-100 см. При такой высоте работник не будет напрягать спину постоянным наклонами, а руки будут горизонтальны рабочей поверхности.

Козлы для работы с ручной пилой

Чаще всего для заготовки древесины используют обычную пилу, это позволяет распиливать чурки небольшого размера. Козлы для таких целей могут иметь стандартные габариты. Для сборки такой конструкции понадобятся следующие материалы:

• Брус сечением 100 на 100 мм. Такой толщины древесины хватит для создания устойчивой конструкции. Длину материала берут от 1 до 1.5 метров.
• Брус для ножек меньшего диаметра. Для опор подойдет материал от 50 на 50 м в разрезе и метр длиной. Всего ножек у козел будет 4.
• Материал для крестовин. «Рога» конструкции делают из бруса 10 на 10 см. Некоторые конструкции нуждаются в усиленных ножках. Для них используют брус сечением 30 на 30 мм и более. Для устойчивости понадобится 4 опоры, но можно оставить всего две.

• Крепежи. Лучше всего для соединения деталей использовать саморезы. Диаметр шляпки берут в 45 мм, а длину в 100 мм. Для всего изделия потребуется около 40 крепежей.
• Покрытие. Чтобы брус долгое время оставался целым, его необходимо пропитать лаком или другим защитным составом.

Материал потребуется для домовладельцев, у которых нет стройматериала на участке. Те, у кого остались обрезки бруса или труб от других работ, могут использовать их в сборке козел.

Для создания конструкции потребуется следующий набор инструментов:

• ножовка для распила бруса;
• уголок для выравнивания частей конструкции;
• карандаш для нанесения разметки;
• молоток или шуруповерт;
• рулетка;
• финишное покрытие и кисточка.

Когда материал закуплен можно начинать сборку. Каркас козел изготавливают, начиная с обработки древесины. Для этого при помощи рулетки и карандаша делают разметку мест распила. Их нужно сделать по 6 с каждой стороны. Всех пазов для соединения ножек и крестовин получится 12. При сечении бруса 100 мм глубину паза делают в 25 мм, этого хватит для прочного крепления. При распиле пазов следите за тем, чтобы они были на пару миллиметров меньше ножек. После разметки и проделывания пазов все детали собирают в единую конструкцию.

После сборки устанавливают усилители крепежей, они усиливают прочность конструкции и делают работу более безопасной. Для этого отпиливают низ у каждой ножки так, чтоб хватило места для установки нового крепления. После сборки изделия его обрабатывают защитным составом. Для этого используют лак или морилку. Когда конструкция высохнет – ее можно эксплуатировать.

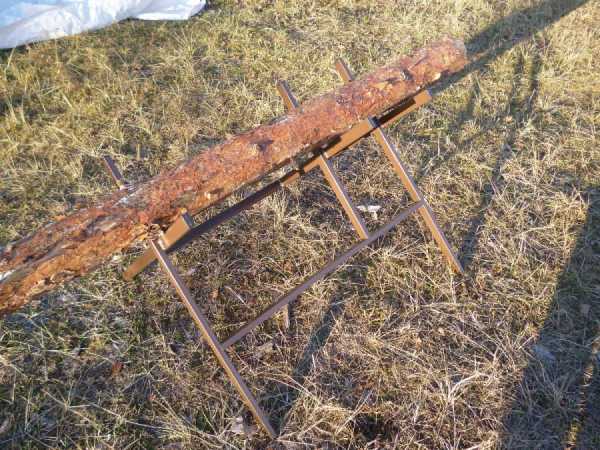

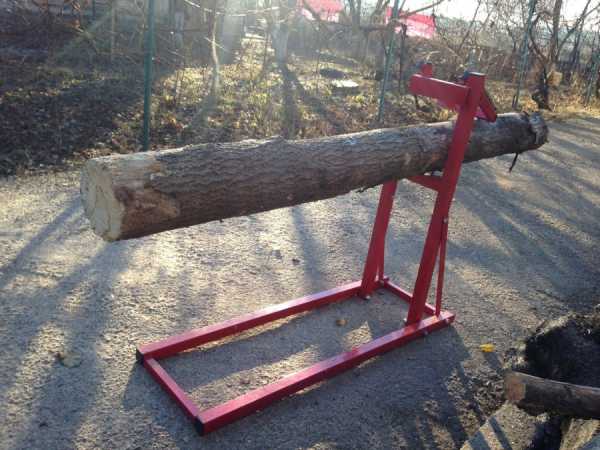

Металлические козлы

Конструкцию из металла чаще называют станком, из-за ее устойчивости. Кроме устойчивости, такие козлы очень прочны. Если вы хотите собрать такое изделие самостоятельно, заранее подготовьте следующие материалы и инструменты:

• Профильная труба для основания. Для этого используют трубу круглого сечения или уголок. Диаметр конструкций должен быть не мене 5 см. Всего потребуется 5 труб или уголков.

• Деревянный брусок. Берут дощечку длиной до 10 см и сторонами 5 на 6 см.
• Болгарка или ножовка по металлу. Для резки труб необходим крепкий инструмент.
• Сантиметр или линейка. Чтобы исключить ошибки, материал нужно сначала замерить и разметить, а потом резать.
• Мелок. Разметку по металлу удобнее делать мелком или перманентным маркером.
• Крепежи. Можно соединять детали козел болтами или сваркой. Первый способ делает устройство мобильным, а второй – более прочным.

Перед сборкой делают точную схему или чертеж козел. После определения размеров конструкции размечают балки для основы и распиливают их. На них же стоит заранее разметить точки сварки или соединения ножек и «рогов».

Обратите внимание! Если вы планируете в будущем брать с собой козлы в поход или переносить их с места на место, используйте болтовое соединение. Конструкция, собранная с использованием таких крепежей, будет более мобильной.

Для сооружения обычного, стационарного станка используют сварку. Части конструкции сваривают между собой, начиная с ножек. Лучше в таких работах заручиться помощью напарника. После сварки на продольную балку крепят деревянную дощечку, она обезопасит металл от пилы.

При самостоятельной сборке вы сможете получить устройство, подходящее вам по всем параметрам. Не бойтесь добавлять в конструкцию свои правки, это позволит сделать работу еще эффективнее.

Отправить комментарий

2proraba.com

Козлы для распиловки дров вручную и бензопилой своими руками

В мире не существует мужчины, которому не приходилось распиливать бревно, чтобы потом наколоть дрова. Если эта задача разовая, то справиться с ней несложно. Но если же человеку приходится пилить древесину с определенной регулярностью, рекомендуется приобрести или сделать самостоятельно козлы для распиловки дров – приспособление, способное облегчит процесс и значительно упростит задачу.

Функции козлов

Козлы для распиловки – важный инструмент в каждом хозяйстве, особенно в период подготовки к отопительному сезону. При их помощи владельцы могут быстро и легко распилить толстые бревна и доски.

Приспособление для распиловки бревен бензопилой

Достоинством этого изделия является то, что его мастера могут не покупать, а сделать своими руками. Для этого потребуются следующие материалы и приспособления:

• качественный брус;
• гвозди;
• саморезы;
• столярные инструменты.

Если человек умеет обращаться с молотком, на изготовление козлов уйдет не более 2–3 часов, а изделие прослужит не менее 5–7 лет.

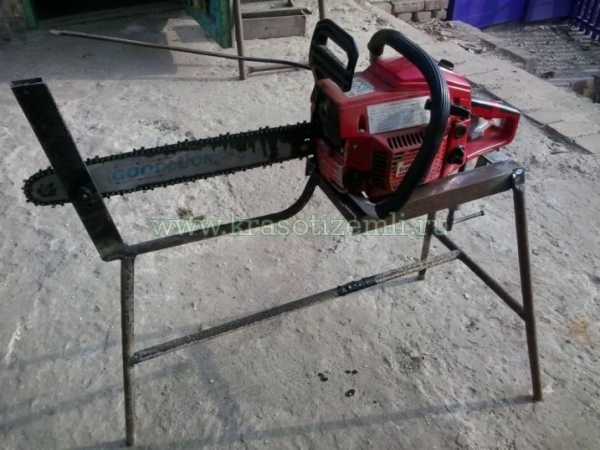

Профессионалы предпочитают пользоваться металлическими козлами, подобное изделие надежное и долговечное. Но соорудить их самостоятельно сложно, а на изготовление уйдет намного больше сил и ресурсов.

Козлы из металла своими руками

Домашнее изготовление козлов для ручной распилки

Изготовить козлы для резки дровяных изделий совсем несложно, но прежде чем приступать к активным действиям, мастеру нужно обдумать, какой именно будет конструкция.

Выполняя чертеж, необходимо определиться, какой размер должен быть у изделия и разобраться с углом наклона опоры, важнейшую роль играет и высота рогов. Специалисты предупреждают, чтобы работать с козлами для распиловки было удобно, при их изготовлении нужно учитывать такие моменты:

• Рост человека.
• Какая порода дерева будет чаще всего распиливаться.
• Какой вид инструмента будет применяться для распилки – обычная пила или бензопила.

Высота расположения бревна влияет на то, сколько времени человеку потребуется, чтобы полностью распилить его. Как показывает практика, оптимальная высота для опоры – от 90 до 110 см в зависимости от роста человека.

Когда все габаритны будут подсчитаны, нужно заранее подготовить все материалы, требующиеся во время работы:

• Брус для изготовления основы. Лучше всего взять брус, сечение которого будет 100×100 мм, а оптимальная длина – 1,1 метра.
• Для ножек потребуются бруски с сечением 50×50 мм, но длиной в 360 мм. Необходимое количество – 2 штуки.
• Для усилителей под ноги потребуется брус с дюймовым сечением, длина – 1,3 метра.

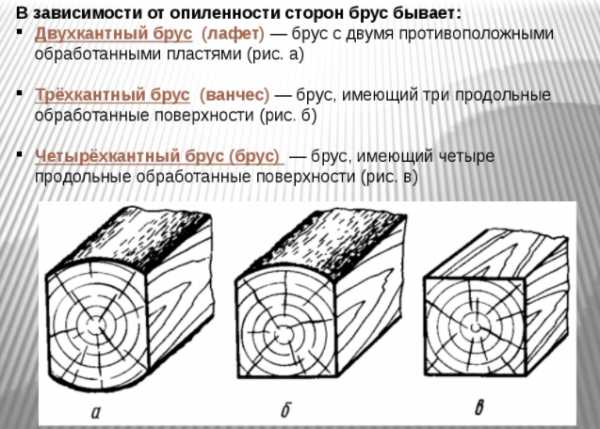

Виды бруса

Нужно будет обязательно запастись большим количеством саморезов и средством для обработки дерева от гниения. Для изготовления козлов своими руками понадобятся такие инструменты:

• строительный уголок и рулетка;
• ножовка;
• карандаш;
• молоток;
• несколько разных стамесок;
• отвертки.

Регламент работ

Брус для изготовления основы нужно разметить для 12 пропилов – по 6 штук с каждой стороны, их глубина обязана быть около 2,5 см, они будут выступать в качестве пазов для рогов с ножками.

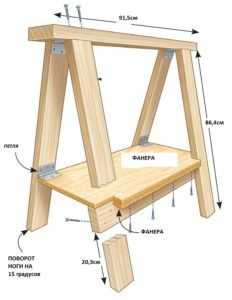

Схема конструкции козла

После этого пропилы выбиваются при помощи стамески, в сформированные пазы вставляются выпиленные бруски, на этом месте все фиксируется при помощи саморезов.

На брусках с дюймовым сечением отмечаются места для крепления усилителей, они предотвратят расхождение ножек. При помощи ножовки отпиливаются лишние отрезки, мастером подбирается длина ножек. Когда дровяные козлы будут готовы, их нужно обработать морилкой и просушить, после этого приспособление готово к использованию.

Стандартные козлы имеют довольно большой размер и вес, что не всегда позволяет транспортировать их. Именно поэтому много людей предпочитают покупать или сооружать мобильную установку, способную с легкостью переносится.

Но сразу стоит учесть, что изготовление такой конструкции займет больше времени. Все, что для них потребуется:

• 4 деревянных бруска среднего диаметра;
• металлическая труба длиной 1,5 метра;
• прочная веревка или трос;
• прочное сверло по дереву.

Сбор конструкции всегда начинается с брусьев. На них нужно наметить место разреза, куда потом будут устанавливаться ножки. После сверления планок в них вставляется основание, потом ножки устанавливаются по местам. В завершение делается ограничитель для стоек, предотвращающий деформацию ножек.

Козлы для работы с бензопилой

Пилить дрова при помощи бензопилы легче и удобнее, если бревно толстое и мокрое. Но необходимо понимать, что козлы для распилки бензопилой должны быть крепкими и прочными.

Профессионалы советуют использовать для их изготовления другую конструкцию. Поскольку распиливание бревен этим мощным инструментом требует много места – один край бревна всегда будет свешен, специалисту придется заранее обдумать, где именно будут располагаться козлы.

Конструкция козла для работы с бензопилой

Некоторые люди приспосабливаются пользоваться стандартными козлами при распиливании бревен бензопилой, но выполнять действия будет крайне неудобно, а цепную пилу непременно зажмет, когда бревно будет практически полностью распилено.

Чтобы избежать зажима цепи, рекомендуется соорудить несколько иную конструкцию. Специалисты предупреждают, что изготовить козлы для распиловки бензопилой несколько сложнее, так они должны быть выполнены из металла.

Необходимо учитывать, что для их сборки потребуются не только бревна и инструменты, но и специальное крепление, оно предотвратит перевешивание бревна на один конец. При отсутствии определенных знаний владельце легче просто приобрести готовые козлы в строительном магазине, сэкономив время и обеспечив себе безопасность.

Особенности и преимущества козлов под бензопилу

Профессиональные козлы для работы бензопилой обладают такими преимуществами:

Профессиональный козел для распила брёвен бензопилой очень удобен в использовании

• При помощи такого оборудования владельцы могут пилить дрова в одиночестве, поскольку передвигать бревно в процессе работы не придется.
• Цепь инструмента гарантированно не зажмется.
• Мастер сможет самостоятельно регулировать длину колодок, на которых пилится бревно.
• Отпиленные бревна будут скатываться в противоположную от пильщика сторону.
• Чаще всего для работы с бензопилой производят мобильные козлы, их очень легко складывать и они занимают совсем немного места в сложенном положении.

Если же у человека нет возможности приобрести готовое изделие, ему необходимо попытаться сделать его самостоятельно. Очень неплохо зарекомендовал себя метод с использованием тяжелой основы и креплением пары рожек для фиксации бревна.

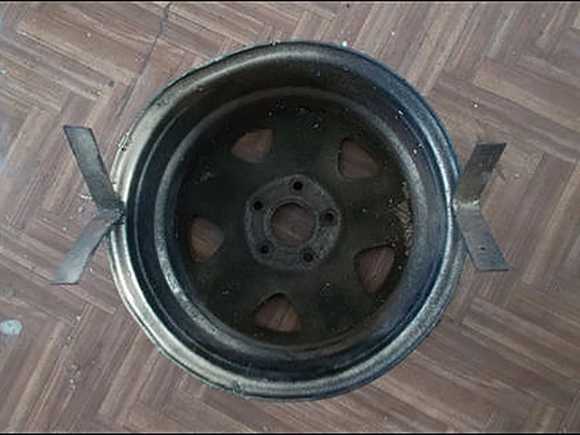

В качестве основы многие мужчины используют колесо от машины – его металлический каркас, но потом утяжеляют его при помощи вспомогательных материалов. Такая конструкция является не совсем продуктивной, но работать с ней вполне удобно.

Особенности хранения и принципы эксплуатации козлов

Если изготовить козлы, учитывая все рекомендации и строго соблюдая алгоритм действий, конструкция получится крепкой и прослужит не один сезон. Но необходимо учитывать, что на козлы будет приходиться большая нагрузка. Чтобы продлить срок их эксплуатации, рекомендуется хранить приспособление должным образом.

Хранения козла для распиловки брёвен в теплом помещении, позволит продлить срок службы на много лет

Специалисты уверяют, чтобы древесина не начала гнить раньше, козлы нужно не только обработать специальным составом, но и хранить в сухом помещении при температуре выше 15 градусов. Только в этом случае негативное воздействие влаги и воздуха не приведет к разрушению материала.

Очень важно соблюдать правила заготовки, козлы не следует перегружать слишком тяжелыми и массивными бревнами, поскольку они могут просто не выдержать чрезмерную нагрузку и развалятся.

Козлы для распиловки – незаменимое приспособление, оно необходимо в каждом частном доме. Если не хочется покупать их, то инструмент мастера могут с легкостью соорудить своими руками, тем более что для этого не потребуются дорогостоящие материалы и инструменты.

Но специалисты предупреждают, во время изготовления нужно строго следовать алгоритму действий и соблюдать правила безопасности, в противном случае легко нанести себе увечья.

Еще одна рекомендация – прежде чем начать пилить дрова требуется проверить, действительно ли козлы получились крепкими и надежными. Особенно это правило касается выполнения работ бензопилой, мощность двигателя такого оборудования способна спровоцировать повреждение козлов или человека.

Видео: Козлы для распиловки дров своими руками

promzn.ru

Козлы для распилки дров своими руками, чертежи, размеры

Кто из мужчин ни разу в жизни не сталкивался с необходимостью распиловки дерева на чурбаки, чтобы потом наколоть дрова? Одно дело, если это работа разовая, на природе, для костра, где в неприспособленных условиях топориком помахать – полезно для здоровья.

Другое дело, если эту задачу необходимо выполнять с достаточной регулярностью. Издревле для распиливания бревен на дрова использовали приспособление, именуемое козлы.

Ничего в нем, с технической точки зрения, сложного нет, и изготовить козлы для распилки дров своими руками – пара пустяков. Но прежде, чем браться за изготовление именно этой конструкции козлов, стоит рассмотреть варианты.

Козлы для ручной распилки

Казалось бы, что в этом нехитром приспособлении можно усовершенствовать, и какие параметры можно изменить, кроме высоты, чтобы сделать работу на нем более комфортной? В старину деревянные бревна обычно пилили 2 человека при помощи двуручной пилы с крупными зубьями.

Они полностью контролировали процесс и свободной рукой придерживали с двух сторон концы бревна, а в случае необходимости могли надавить на него, чтобы распил не зажимал полотно пилы. А часто, при распилке толстых бревен, их допиливали чуть больше чем до середины и проворачивали на 180°. Правда, рез при этом был не очень ровный, что создавало трудности установки при последующей рубке.

Расстояние между крестообразными стойками козел обычно делали чуть меньше двойной длины топки печи, для которой заготавливали дрова.

И сейчас такие конструкции не ушли в небытие, правда их все же усовершенствовали, добавив третью крестовину для удобства работы одноручной лучковой пилой и сократив расстояния между ними для меньшего риска зажима полотна пилы.

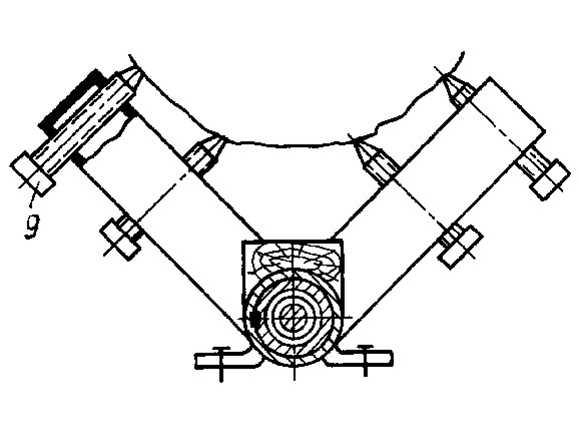

В некоторых металлических конструкциях козел появились зубчики для лучшей фиксации бревен, а более традиционные их виды усовершенствовали, добавив острые винтовые регулируемые упоры для той же цели.

Работать стало значительно удобнее. И, если у вас есть необходимость в регулярной заготовке не очень большого количества дров, то такой вариант приспособления для их распиловки может вполне вам подойти.

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей.

Другие варианты козел

Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.

Именно таких, кроме крестообразных, больше всего выпускается промышленно.

Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное  — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.

Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:

И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.

В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.

Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Дровопил: приспособление для нарезки дров своими руками

Заготовка дров для камина или печи отнимает много времени и сил. Даже если нарезать дрова электропилами или бензопилами, мы, конечно же, облегчаем себе труд, однако после часа таких работ от постоянной позы в наклоненном состоянии гудят руки, ноет спина.

Поэтому мной было сконструировано приспособление для облегчения распила и нарезки дров: дровопил из бензопилы. Предлагаю посмотреть мое видео, где показано приспособление в действии:

В чём преимущества такого приспособления как дровопил?

• не устают руки и спина;
• заметно повышается производительность заготовки поленьев;
• экономия топлива в процессе работы;
• исключается затупление режущей цепи об землю;
• приспособление переносное, поэтому его можно установить где угодно и не нужно подыскивать ровную поверхность, вся конструкция устойчива и отлично стоит на трёх опорах.
• цепь пилы удобно править, не снимая бензопилу с приспособления.

В процессе испытания и работы дровопила – приспособления, которое облегчает нарезку дров, недостатков не обнаружено, только положительные впечатления.

Как сделать дровопил – приспособление из бензопилы для нарезки дров?

Изготовить дровопил в домашних условиях не так уж и сложно. Как всегда, я использую материал, который можно найти дома. Данное приспособление (форма, размеры) было подогнано под конкретную пилу, я расскажу лишь в общих чертах как сделать такое приспособление и о принципе работы.

Понадобится:

• трубки железные;
• уголок 45 мм;
• пруток диаметром 6 мм, длиной 80 мм;
• шайбы;
• болгарка;
• дрель;
• пружина или амортизатор любой резиновый;
• разметочный инструмент.

Я не стал делать приспособление разборным, хотя для компактности при перевозке вполне можно решить и этот недостаток.

Основной каркас приспособления для распиливания дров бензопилой представляет собой прямоугольник, был сделан из металла и сварен электросваркой из трубок и основания из 45-го уголка. Конструкция может быть и деревянной, сделанная из доски и брусочков для ножек. Размеры могут быть произвольные, поэтому я не стал делать чертежи.

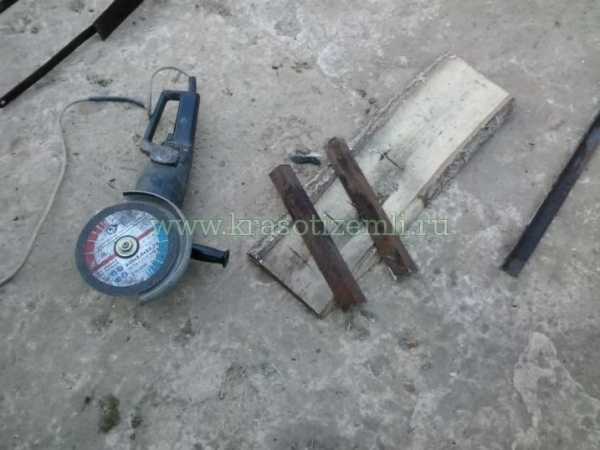

Режем уголки примерно по размеру подошвы бензопилы.

Свариваем уголки между собой.

Привариваем трубку (как вариант – металлическая ножка от старого стула).

Выставляем передний упор возле звездочки шины.

Свариваем трехногую конструкцию и распираем ее распорками.

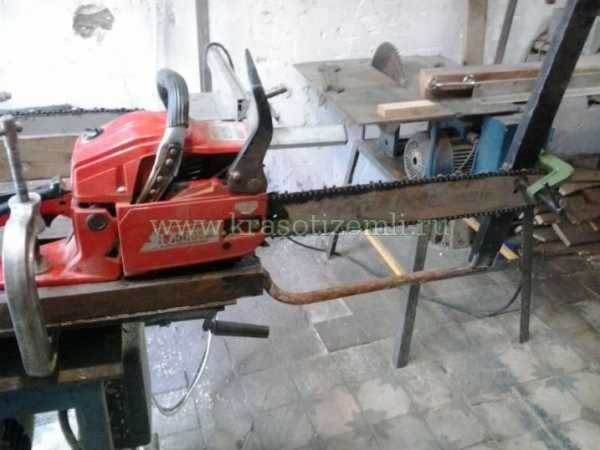

Устанавливаем бензопилу на конструкцию и крепим рычажной механизм подачи бревна.

Между шиной и упором прокладываем шайбы, чтобы не терлась цепь.

Пилу можно зажать струбциной.

Спереди зажимаем к упорной планке болтами шину.

Автор: Алекс Олейник
