Пилим бревно на доски своими силами

Приветствую Вас, читатели блога Андрея Ноака. Как распилить бревно на доски в домашних условиях своими руками? – это вопрос, мучающий многих людей с «золотыми руками» и интересными идеями! Я не зря обратился сегодня к этой теме, так как хочу предложить несколько интереснейших вариантов. Думаю мне удастся рассказать в мельчайших подробностях о них, чтобы вы предельно поняли, как производится распил.

Циркулярка вам в помощь!

Одно из самых употребляемых средств, которые используют для решения данной задачи – это циркулярка! Только необходимо знать несколько основополагающих правил. Во-первых, необходимо обеспечить продольное движение дерева.

Понятно, что сделать это практически невозможно на обычном горизонтальном столе, ведь оно же будет во время распилки перекатываться с места на место, что очень неудобно и может грозить травмой! Чего нам совершеннейшим образом не хотелось бы.

Но что же делать спросите вы? Есть одна хитрость, которая известна всем профессионалам под кодовым названием «плавник».

Плавник — это такое приспособление, толщина которого соответствует ширине реза. Но нужно устанавливать эту вещь таким образом, чтобы было возможно исправлять, корректировать его положение. Это очень важно!

Бревно распускают на доски вдвоем, происходит это по следующей технологии: сначала распиливают его вдоль, то есть работу проводят по привычной методике. Потом, когда плавник полностью входит, вставляется распорка, которая должна чуть-чуть превышать ширину реза. Устанавливаем струбцину-ручку, которая будет выполнять сразу две функции, одна из которых удерживающая, а другая будет нужна для того, чтобы удобно тянуть его.

Напильник — распорка в этот момент будет не позволять доске куда-то отклоняться, что очень удобно! Дальше Вам будет нужно действовать так: первый работник будет тянуть объект за струбцину, а другой прижимать его к линейке, которая используется в данном случае для того, чтобы определять ширину доски!

Читайте так же

Работа, таким образом, в руках у мастеров спорится! Дела идут в гору! А быстрота действий удивляет их самих!

Бензопила – мультифункциональный инструмент!

Для того, чтобы выполнить данный вид работ с помощью бензопилы много действий предпринимать совершенно не нужно! Но это не для новичков. Тем, кто начинает выполнять данный вид работы! И делать это приходится практически с нуля, лучше всего будет приобрести станок. О том как его изготовить можно прочесть в моей статье тут.

Он понадобится Вам для того, чтобы зафиксировать бревна, ещё нужны направляющую для реза и насадочные рамы — всё это применяется с той же целью! Нет, вы, конечно, можете попытаться сделать всё эти продукты самостоятельно, своими руками, но помните о том, что оборудование будет находиться под тяжелейшими нагрузками, поэтому в самый важный момент с самодельными устройствами может случиться какая-нибудь неприятность, которая может грозить вашему жизни и здоровью.

Каретка для продольного распила бревен

Описание самодельного приспособления для продольного распила бревен бензопилой, которое в домашних усло.

Как ровно распилить бревно вдоль бензопилой

На видео показан роспуск бревна вдоль бензопилой. Группа www.vk.com/gluxari Основной канал .

В первую очередь будет необходимо сделать направляющие: две аккуратные доски складываем и скрепляем в форме полутавра. Потом из различных кусочков творим упоры для полутавровой направляющей! Кажется, пока все понятно и просто!

Укладываем бревно на ровную площадку, которую заготовим заранее, потом перекатим объект с места на место, быстро и удобно это можно сделать с помощью кантователя. Закрепляем раму на шине гайками очень сильно, так чтобы не отлетела даже в случае землетрясения. Крепим опоры, они то и нужны для того, чтобы прижать линейку к торцам брёвен!

Сама линейка нужна для видения ширины доски работником. Закрепим весь крепёж саморезами, так, чтобы точно что-нибудь не отлетело на Вас в самый ответственный момент! Потом начинается самая интересная часть работы, ведь все приготовления, по большей части, уже закончены.

Осталось только проверить линию реза, она должна проходит на 10 миллиметров выше линейки! Итак, затаив дыхание, запускаем пилу и делаем первый срез. Потом придётся освободить бревно от всяких железок – упоров и переставить конструкцию к следующей линии среза, но сделать это нужно максимально аккуратно и точно, чтобы первый срез находился перпендикулярно к первому спилу!

Затем повернём бревно ещё раз и фиксируем досками к упорам, которые находятся на земле! Запускаем агрегат и пилим…пилим. пилим, наслаждаясь своим делом.

Читайте так же

Да, резка в домашних условиях – это тяжёлая работа, зато вы всё сделаете качественно и самостоятельно! Только помните, для этого дела нужно не одно такое приспособление, лучше ещё сделать на стволе прямой угол, а потом вы сможете заготавливать доски любой ширины.

На ленточной пилораме – быстрее всего!

Существует огромное количество методик, которые могут Вам помочь раскроить бревна. Для их изучения рекомендую прочитать мои книги по деревообработке.

Сейчас расскажу методику выполнения на ленточной пилораме. Сначала нужно сформировать лафет.

Чтобы это сделать необходимо сделать срезы с двух сторон, или с четырех, но это в особых случаях! Следующий этап – создание карты, которая нужна для того, чтобы аккуратно можно было подготовить процесс распила заготовки, именно на этом этапе мы и указываем размеры доски.

Определяющий параметр в этой работе – это направление обработки бревна, особенно важно обратить внимание на движение кромки, которая режет дерево, относительно годовых колец! Именно по этому критерию и формируются различные пиломатериалы с уникальными свойствами. От выполнения работы на этом этапе зависят эстетические качества и цена доски.

Существует несколько видов распила, о которых Вам нужно знать: радиальный, поперечный, рустикальный и тангенциальный.

Радиальный – это самый качественный, потому что в конечном итоге получается практически идеальная доска: однородная по цвету и текстуре! Не деформируется ни при каких условиях, понятно, что и цена у такого продукта достаточно высока!

Тангенциальный способ уже чуть хуже, потому что доски уже не такие прочные, но рисунок остаётся хорош, иногда получаются причудливые узоры! Радикальный тоже неплох, но уже значительно отличается от радиального и тангенциального качеством и красотой рисунка! Рустикальный – самый ненадёжный, ведь доски такого типа неоднородные и непрочные.

Целесообразнее рассказать о самом простом способе распилки. Зовётся он круговым. Снимают первый горбыль, потом переворачивают бревнышко на сто восемьдесят градусов, кладут на грань, дальше придётся поворачивать его много-много раз! И так у Вас всё точно получится!

Видео распиловки на ленточной пилораме

С помощью этой статьи вы сможете выбрать самый удобный способ распилки бревен на доски! Уверяю, каждый способ обладает своими плюсами и минусами! Здесь это хорошо расписано! Так что читайте, понимайте и получайте удовольствие от своей работы. С вами был Андрей Ноак. Читайте мои статьи, подписывайте на обновления. А также рекомендуйте их в социальных сетях всем, кого интересует деревообработка и много другое.

Читайте так же

auramm.ru

видео-инструкция по монтажу своими руками, особенности обработки дерева на ленточной пилораме, виды поперечного разреза, составление плана, карты, способы, таблица, цена, фото

Все фото из статьи

В этой статье мы расскажем о том, как выполняется раскрой бревна на ленточной пилораме. Кроме того, мы рассмотрим, каковы критерии подбора того или иного способа обработки древесины и как это влияет на характеристики готовых пиломатериалов.

Способы раскроя бревен для получения различных пиломатериалов разрабатывались и совершенствовались с давних пор, так как это единственная возможность получить из цельного ствола дерева обрезную доску, брус и прочие категории аналогичных изделий.

Пример того, что можно получить из обычного бревна

С давних пор по сей день способы обработки древесины эволюционировали, а кроме того, появилось новое более производительное оборудование, позволяющее получить необходимые пиломатериалы быстро и с минимальным количеством производственных отходов.

Особенности переработки древесины

Карта раскроя для автоматизированной обработки древесины

Инструкция обработки сырья и получения пилопродукции состоит из целого ряда технологических операций, включая продольный раскрой бревен, торцовку пиломатериалов и обрезку по ширине, сортировку по типоразмерам, сортировку по качеству изготовления, сушку и складирование.

Каждый из перечисленных этапов важен с точки зрения качества готовой продукции. Но, именно раскрой является наиболее трудоёмким и ответственным этапом, в ходе которого формируются основные характеристики готовых пиломатериалов.

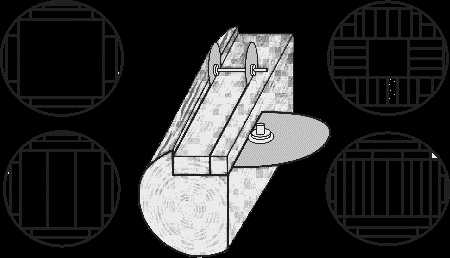

Схема нарезки, распространённой пилопродукции

Составление плана раскроя бревен на пиломатериалы (выбор подходящего способа переработки) зависит от породы древесины, от типоразмеров сырья, от степени влажности, от плотности и твердости и от многих других факторов. Разумеется, способ переработки сырья в немалой степени определяется исходя из уровня технической оснащенности предприятия.

Рассмотрим, какое оборудование применяется для промышленной распиловки древесины и какие способы актуальны для каждой категории этого оборудования.

Оборудование для раскроя и особенности его применения

Пример обработки древесины групповыми циркулярными пилами

Для продольного раскроя бревен применяются следующие категории оборудования:

• Одиночные ленточные или круглые (циркулярные) пилы – традиционное решение, используемое с давних пор.
• Группа рамных пил — более прогрессивное решение, которое позволяет существенно повысить производительность переработки сырья без ущерба для качества готовой продукции.

Рассмотрим подробнее особенности применения перечисленных категорий оборудования.

1. Индивидуальная распиловка — это метод, при котором применяются одиночные пилы. В этом случае за один проход пилы удается получить только один рез. Поэтому древесный ствол целиком удается раскроить за несколько проходов.

Важно: Преимуществом индивидуальной распиловки является независимость каждого последующего реза от предыдущего.
То есть, распиловка может осуществляться в разных плоскостях.
В итоге появляется возможность более рационально использовать те или иные свойства разных частей бревна.

В то же время этот метод малопроизводителен, а потому не пригоден для применения в условиях крупных деревообрабатывающих предприятий.

2. Групповая распиловка — это технологический процесс, в ходе которого используется группа рамных пил.
   Преимуществом данного метода является то, что бревно разделывается полностью за один проход. За счет этого экономится время и, как следствие, удешевляется продукция. Но нужно помнить, что групповая распиловка выполняется в одной плоскости.
   На сегодняшний день наибольшее распространение получили следующие категории оборудования для групповой распиловки:

• узко-просветные вертикальные рамы, станки с круглыми пилами, фрезернопильные станки (диаметр перерабатываемого сырья от 14 до 22 см).
• средне-просветные вертикальные рамы (диаметр от 24 до 48 см)
• широко-просветные вертикальные рамы, двойные и четверные агрегаты ленточнопильного типа (диаметр перерабатываемого сырья свыше 50 см).

Основные способы продольной распиловки

Так выглядит таблица раскроя бревна на ленточной пилораме

Итак, теперь, когда мы рассмотрели актуальные методы переработки древесного сырья посредством специального оборудования, рассмотрим особенности реализации этих способов.

В современной деревообрабатывающей промышленности используются следующие способы раскроя:

• «Вразвал» — способ распиловки бревен, при котором плоскости реза параллельны в отношении друг друга. В соответствии с расположением пиломатериалов в бревне, различается сердцевинная доска или брус; центральные доски, одна из плоскостей которых проходит по продольной оси бревна; боковые доски.

На фото ствол дерева, установленный в станок для продольной резки

Важно: Данный способ переработки древесного сырья считается самым простым и наименее трудоемким.
Но нужно учесть, что готовые деревянные доски необрезные, а потому дополнительно придётся выполнить поперечный разрез бревна.

• «С брусовкой» — способ позволяет получить брус с двумя кантами. Остаток бревна пилится на необрезные боковые доски и обапол. То есть, раскрой выполняется не в один, а в два прохода. Более того, тип пил, используемых для первого и второго прохода различается как по числу режущих поверхностей, так и по их направлению.

Режущая кромка ленточной пилы

Оборудование, на котором изготавливается брус, называется станком первого ряда, а оборудование, посредством которого брус разделывается на отдельные доски, называется станком второго ряда.

• Способ «секторный», в ходе которого бревно раскраивается на отдельные секторы, из которых впоследствии изготавливаются доски.
  Распиловка по такому способу выполняется в один проход, когда режущие инструменты идут последовательно или в несколько проходов, когда на начальном этапе получаются продольные секторы, а на последующих этапах эти секторы делятся на пиломатериалы.
  Секторный способ актуален для изготовления пиломатериалов радиальной и тангенциальной распиловки. В соответствии с диаметром бревна и требуемыми размерами заготовки распиловка выполняется только на четвертины или на четвертины с последующей нарезкой на сектора меньшего размера.
  К недостаткам этого способа можно отнести трудоёмкость, так как карта раскроя бревна составляется индивидуально. Кроме того, при переработке древесного сырья получается большое количество отходов.
• Сегментный способ предполагает распиливание ствола на продольные сегменты, которые, в свою очередь, разделываются на доски требуемого размера.
• Сегментно-развальный способ предполагает одновременное изготовление сегментов и распиливание их на пиломатериалы требуемой величины за один проход
• Сегментно-брусовый способ, при котором одновременно происходит выпиливание боковых сегментов, тогда как из средней (центральной) части получается двухкантный брус.
  Способ предполагает раскрой в два прохода. Во время первого прохода бревно разделяется на брус и боковые сегменты. Во время второго прохода сегменты делятся на менее широкие доски.
• Круговая распиловка предполагает обработку бревна, при которой доски отпиливаются последовательно. В ходе обработки заготовка вращается вокруг своей оси, после того как отпиливается очередная доска.
  За счет трудоемкости и индивидуального подхода, круговая распиловка в промышленных масштабах практически не применяется.
• Агрегатный способ предполагает предварительное проведение фрезеровки деревянного бревна, после чего полученный брус с квадратным сечением разрезается на необходимое количество досок. В ходе фрезеровки образуется большое количество технологической щепы, которая, в свою очередь, применяется для изготовления древесностружечных или древесноволокнистых плит.

Особенности поперечного раскроя

Наиболее распространённая конфигурация торцовочных станков

Поперечный срез бревна называется торцеванием и выполняется специальными циркулярными пилами. Несмотря на то, что цена пиломатериалов возрастает за счет проведения торцевания, этот этап является обязательным в ходе промышленной переработки древесины. Поперечный раскрой выполняется по окончании продольной распиловки бревна.

Пиломатериалы, по окончании сушки, зачастую имеют простые, поперечные и волнообразные искривления. Такие деформации своими руками с трудом подвергаются выправлению. Чтобы уменьшить степень деформации пиломатериалов, выполняется торцевание, в ходе которого часть древесины, подвергшейся искривлению, просто срезается.

Автоматизированная линия по обрезке пиломатериалов

Для выполнения этих работ применяется торцовочный станок в виде рамы с пилой с нижним расположением. В ходе поперечной резки образуются технологические отходы, которые могут быть переработаны в щепу и применены для изготовления древесностружечных плит. Расположение реза определяется в соответствии с типом сортамента и с учетом дефектов обрабатываемых пиломатериалов.

Способы выполнения поперечного раскроя

Торцовочный станок в промышленном цеху

В настоящее время отечественными и зарубежными производителями изготавливается широкий ассортимент торцовочных станков.

В соответствии с комплектацией оборудования и степенью его автоматизации, могут выполняться несколько вариантов торцевания:

• Торцевание брусьев и досок в штабеле при заданной постоянной длине. Этот вариант применяется при изготовлении различных столярных изделий (двери, окна, лестницы и т.д.), клееного бруса и конструктивных элементов для деревянного домостроения.
• Торцевание досок с разной длиной. В ходе этого технологического процесса доски подаются к рабочему инструменту, где автоматически измеряются. Далее блок управления подбирает оптимальное сочетание заготовок, которые можно обрезать за один проход в соответствии с заданной спецификацией.
• Торцевание с удалением дефектов при переменной длине готовой продукции. Данная комплектация оборудования позволяет минимизировать объем сучков, гнили, пигментных пятен и механических деформаций за счет обрезания проблемных участков с торца заготовки.
  Такой вариант повсеместно применяется при изготовлении мебельных фасадов, где допускается склеивание ламелей для получения цельной плиты. Выбор такого варианта торцовки позволяет сократить до минимума объём производственных отходов и таким образом удешевить себестоимость готового продукта.
• Торцевание с удалением дефектов при фиксированных типоразмерах готовых изделий. В этом случае все заготовки обрезаются на одинаковую длину в соответствии со спецификацией.

Учитывая особенности технологического процесса, следует отметить, что продукция, полученная таким образом, является наиболее дорогостоящей, так как остаётся большое количество отходов.

Вывод

Теперь мы имеем общее представление о том, как и с использованием какого оборудования выполняется промышленная обработка древесины. Остались вопросы, требующие пояснений? В таком случае рекомендуем посмотреть видео в этой статье.

rubankom.com

3.3 Способы раскроя брёвен на пиломатериалы

Для получения пиломатериалов брёвна раскраиваются, то есть делятся вдоль оси на части пилами для продольного пиления (рамными, круглыми и ленточными). При этом распиловка ведётся либо одной пилой, либо группой пил.

Во втором случае в работе участвуют не менее двух пил, иногда их число доводится до 16…20. Этот способ называют групповой распиловкой. Групповая распиловка характерна для лесопильных рам, реже для круглопильных станков.

Если при распиловке делается только один рез и отделяется только одна часть бревна, такая распиловка называется индивидуальной. По этому способу используются ленточнопильные или круглопильные станки.

Индивидуальная распиловка позволяет лучше использовать древесину с учётом особенности различных частей бревна.

Групповая распиловка применяется для сырья малых и средних диаметров, однородного по строению и малоценного (хвойные и мягкие лиственные породы).

Пропилы в бревне могут быть расположены либо параллельно волокнам древесины, что соответствует направлению образующей бревна (по сбегу), либо, что чаще всего, под некоторым углом к направлению волокон и параллельно оси бревна (характерно для групповой распиловки).

По отношению к годичным слоям пропилы могут быть радиально направленными, по касательным к годичным слоям, либо занимать промежуточное положение.

Распиловку со строго определённым направлением пропилов называют ориентированной. Пиломатериалы ориентированной распиловки получают различные дополнительные свойства (радиальные пиломатериалы – повышенное качество). Направление пропилов может являться значительным дополнительным фактором, обеспечивающим повышение качества пиломатериалов. Наибольший выход пиломатериалов ориентированной распиловки можно получить при индивидуальном способе раскроя.

Выбор и обоснование того или иного способа распиловки круглых лесоматериалов определяется экономическими показателями. Главнейший из них – выход конечной продукции.

Под выходом пилёной продукции понимается отношение объёма полученной продукции к объёму затраченного на неё сырья:

, (10)

где — коэффициент выхода готовой продукции;

— процент выхода пиломатериалов;

— объём продукции, получаемой из сырья;

— объём сырья, затраченного на выработку данной продукции.

Раскрой бревна на пиломатериалы осуществляется совокупностью пропилов. Ее легко представить проекцией бревна на плоскость, перпендикулярную продольной оси бревна. Бревно принимаем за правильное геометрическое тело, вращающееся вокруг оси.

Основные способы раскроя лесоматериалов на пилопродукцию (рис.5):

Распиловка при развальном способе производится параллельными плоскостям пропилами, получаются необрезные доски, при этом средние — радиальной распиловки; крайние боковые – тангенциальной, остальные — смешанной, горбыли и технологическая щепа. Распиловка вразвал применяется для получения необрезных досок сравнительно коротких длин, заготовок для получения обрезных досок тонкомерных брёвен, так как другие способы дают сильное уменьшение ширины досок.

Характерно, что при обрезке необрезных досок, занимающих одно и то же место в схеме раскроя, практическая ширина доски будет различная (так называемое «рассеивание») из-за неправильности формы брёвен, неточности обрезки досок и подбора брёвен в поставе.

Рис. 5. Способы раскроя бревен: 1 — развальный; 2 — брусово-развальный; 3 — сегментный; 4 — секторный; 5 — круговой

По этой причине затруднительно выполнение заказов на пиломатериалы заданной ширины.

Распиловка брусовым способом производится следующим образом: вначале из бревна выкраивают двухкантный брус и боковые доски. В дальнейшем полученный брус раскраивается на доски, причём все средние доски получаются чистообрезными одной ширины, равной толщине бруса. Последующая переработка необрезных досок осуществляется по аналогии с досками развального способа.

Так как количество обрезных досок из одного бревна составляет 65…70 % от объёма всех досок, то легко выполняются заказы на пиломатериалы определённой ширины.

Брусово-развальный способ позволяет вырабатывать продукцию с высокой степенью завершенности (40 % пиломатериала – обрезные) и более высоким, по сравнению с развальным способом, качественным выходом пиломатериала.

Сегментный способ заключается в том, что из средней части бревна выпиливается брус или несколько досок, а с боковых сторон получаются две пластины, имеющие в поперечном сечении вид сегмента. В дальнейшем сегменты могут быть распилены различными способами для получения преимущественно радиальных или тангенциальных пиломатериалов.

Сегментный способ с получением радиальных пиломатериалов широко применяется для получения резонансных пиломатериалов при диаметре бревен 30 см.

Распиловка сегментным способом может производиться как групповым, так и индивидуальным методами. При распиловке каждого сегмента отдельно получается хорошее качество распиловки, так как имеется базовая поверхность в виде плоскости.

При секторном способе кряж раскраивается на четыре части или более, каждая из которых в поперечном сечении имеет вид сектора. При групповом методе выкраивается четыре сектора, при индивидуальном – более.

Секторный и сегментный способы очень трудоёмки, характеризуются большим количеством отходов древесины, поэтому применяются смешанные способы раскроя.

Круговой способ раскроя характеризуется поворотом бревна вокруг его продольной оси, который может осуществляться после каждого отреза очередной доски. Каждый последующий пропил может быть направлен либо параллельно, либо перпендикулярно, либо под углом, чаще всего перпендикулярно. Очевидно, что круговой способ возможен только при индивидуальном методе распиловки.

Все способы имеют принципиальные различия. Каждый способ определяет соответствующую технологию и оборудование и предназначается для получения пиломатериалов установленного вида, размеров, назначения.

Выбор правильного, наиболее целесообразного, технически и экономически обоснованного способа распиловки – важная задача технологии механической обработки древесины.

Критерием эффективности раскроя брёвен на пилопродукцию является объемный выход.

Объёмный выход (О, %) – степень использования древесины без учёта размеров и качества пилопродукции:

, (11)

где — объём выработанной пилопродукции, м³;

— объём затраченного сырья, м³.

studfiles.net

Продольный Распил Бревна Бензопилой — NZIZN.RU

Распиловка бревна на доски при помощи бензопилы

Распиловка бревна на доски бензопилой — более удачный и резвый метод. С помощью особых насадок и приспособлений обеспечивается самостоятельное создание фактически ровненьких досок, которые по качеству ничем не уступают тем, что делаются фабричным методом.

Насадки для распила бревен

Бензопила — удачный универсальный инструмент в приусадебном хозяйстве. Сначала, следует принять во внимание, что она обладает большой мощностью, компактностью. Благодаря центробежному сцеплению все системы и узлы мини-двигателя работают без перегрузок в течение длительного времени; мощность дает возможность устанавливать любые насадки. Бензопилой можно работать в любом положении и в хоть какой местности, потому что она является автономной, имеет мембранный карбюратор.

Как приспособить механизм для распила бревен на доски? Для этого довольно установить на бензопилу надлежащие насадки.

Чтоб распилить бревно вдоль по всей длине, подходит насадка для продольной распиловки бревен в горизонтальной плоскости. Благодаря ей доски получаются одной толщины. Они после нужной правильной просушки годятся для строительства. Насадка представляет собой маленькую раму, которая крепится к шине с 2-ух сторон.

Не считая того, есть облегченная насадка, которая фиксируется только с одной стороны. В итоге доски получаются не такие ровненькие, как в первом случае. Из таких досок строят заборы, сараи.

Вспомогательным инвентарем является барабанный дебаркер-окраиватель.

С его помощью бревна просто очищают от коры.

Насадка представляет собой барабан, работает благодаря клиноременной передаче. К двигающимся ремням крепится с помощью особых шкивов по двум сторонам от оси. Методом подбора поперечника шкива можно подобрать лучшую скорость вращения вала.

Распиливание бревна вдоль

Чтоб получить ровненький распил, нужно установить направляющую. Ею может служить мини-пилорама промышленного эталона. Но такие приспособления стоят недешево и не каждому по кармашку. Потому обычно бревна фиксируются самодельными держателями из досок с таковой же направляющей.

Распиловка бревна на доски осуществляется цепью для продольного распила. Если такой нет, подойдет рядовая цепь, которую затачивают под углом в 10 градусов. Исключительно в процессе работы придется ее временами подтачивать. На бензопилу устанавливается насадка — рамка-направляющая для ровненького распила.

Каретка для продольного распила бревен

Описание самодельного приспособления для продольного распила бревен бензопилой, которое в домашних усло.

Приспособление для распиливания бревна на доски бензопилой.

Видео-Самоучитель Плотника Создатель Валерий Самович. Время от времени может срочно понадобиться .

Чтоб распилить бревно вдоль, нужно произвести последующие деяния:

1. Сделать ведомую линейку. Для этого необходимо скрепить две прямые длинноватые доски под углом 90 градусов.
2. Установить бревно на упоры, зафиксировав таким макаром его положение.
3. Прикрепить насадку.
4. С помощью шурупов прикрепить опоры к торцам бревна с обеих сторон. Горизонтальность проверить уровнем.
5. Ведомую линейку шурупами прикрепить к опорам.
6. Горизонтально установить еще одну опорную доску , которая должна упираться в землю и чуток приподнимать бревно.
7. При помощи бензопилы с насадкой для горизонтального распила отпилить первый кусок бревна.
8. Передвинуть направляющую линейку, зафиксировать ее.
9. Произвести второй распил бревна перпендикулярно первому.
10. Дальше ведущую линейку можно не использовать. Направляющей будет служить полученная доска.
11. По рамке определить толщину распила.
12. Произвести следующий распил перпендикулярно второму. В результате должен остаться кусок дерева, нижняя сторона которого покрыта корой.
13. Произвести четвертый распил, чтобы отделить оставшуюся часть древесины, которая с корой. Получится почти идеально ровный брусок дерева.
14. Дальше производить распилку бруска до середины.
15. Перевернуть его на противоположную сторону и продолжать распил до конца.

Если толщина досок не имеет значения, отрезать края с корой не обязательно. В этом случае можно воспользоваться окраивателем и производить распил на доски с самого начала.

Осуществление поперечного распила

Поперечный распил используется, чтобы распилить чурбаки на дрова, а также для создания поперечных деревянных дисков для строительства садовых скамеек, украшения садовых дорожек и т.п.

Распил бревна поперек делается следующим образом:

1. Установить бревно горизонтально на деревянных подпорках высотой 0,5 м.
2. При необходимости можно очистить его от коры.
3. При помощи топора или пилы сделать надрезы-отметки на равных расстояниях друг от друга.
4. По отметкам произвести распил бревна.

Специальные насадки и цепи для этой работы не нужны. Подойдет обычная цепь.

Соблюдение безопасности в ходе работы

Чтобы не было сбоев в работе и несчастных случаев, следует соблюдать меры безопасности при работе с материалом и инструментами:

1. При работе не пускать на рабочую площадку посторонних, особенно детей.
2. Во время работы следует пользоваться средствами защиты от шума и опилок, которые разлетаются во время распила.
3. Нужно иметь при себе аптечку со всем необходимым для использования в случае порезов.
4. При использовании дисковой пилы необходимо надевать на нее защитный кожух.
5. Нельзя заливать бензин в разогретый бак бензопилы.
6. Использовать бензопилу только по назначению, не включать ее на полную мощность, если она не в работе.
7. Не нужно сильно давить на пилу во время работы.
8. Бревно для распила следует устанавливать с правой стороны.

Бензопила служит удобным инструментом, который можно использовать для самостоятельного производства досок. Она подходит для использования в приусадебном хозяйстве, где нужно подремонтировать или построить новые хозяйственные постройки. В таких случаях большое количество досок не требуется. Поэтому их легко можно нарезать из любых бревен в необходимом количестве. При приобретении сноровки работа делается быстро, а качество досок отменное.

nzizn.ru

Распил Бревна Вдоль Бензопилой — NZIZN.RU

Распиловка бревна на доски при помощи бензопилы

Распиловка бревна на доски бензопилой — более удачный и резвый метод. С помощью особых насадок и приспособлений обеспечивается самостоятельное создание фактически ровненьких досок, которые по качеству ничем не уступают тем, что делаются фабричным методом.

Насадки для распила бревен

Бензопила — удачный универсальный инструмент в приусадебном хозяйстве. Сначала, следует принять во внимание, что она обладает большой мощностью, компактностью. Благодаря центробежному сцеплению все системы и узлы мини-двигателя работают без перегрузок в течение длительного времени; мощность дает возможность устанавливать любые насадки. Бензопилой можно работать в любом положении и в хоть какой местности, потому что она является автономной, имеет мембранный карбюратор.

Как приспособить механизм для распила бревен на доски? Для этого довольно установить на бензопилу надлежащие насадки.

Чтоб распилить бревно вдоль по всей длине, подходит насадка для продольной распиловки бревен в горизонтальной плоскости. Благодаря ей доски получаются одной толщины. Они после нужной правильной просушки годятся для строительства. Насадка представляет собой маленькую раму, которая крепится к шине с 2-ух сторон.

Не считая того, есть облегченная насадка, которая фиксируется только с одной стороны. В итоге доски получаются не такие ровненькие, как в первом случае. Из таких досок строят заборы, сараи.

Вспомогательным инвентарем является барабанный дебаркер-окраиватель.

С его помощью бревна просто очищают от коры.

Насадка представляет собой барабан, работает благодаря клиноременной передаче. К двигающимся ремням крепится с помощью особых шкивов по двум сторонам от оси. Методом подбора поперечника шкива можно подобрать лучшую скорость вращения вала.

Распиливание бревна вдоль

Чтоб получить ровненький распил, нужно установить направляющую. Ею может служить мини-пилорама промышленного эталона. Но такие приспособления стоят недешево и не каждому по кармашку. Потому обычно бревна фиксируются самодельными держателями из досок с таковой же направляющей.

Распиловка бревна на доски осуществляется цепью для продольного распила. Если такой нет, подойдет рядовая цепь, которую затачивают под углом в 10 градусов. Исключительно в процессе работы придется ее временами подтачивать. На бензопилу устанавливается насадка — рамка-направляющая для ровненького распила.

Как ровно распилить бревно вдоль бензопилой

На видео показан роспуск бревна вдоль бензопилой. Основной канал .

Продольный распил бревна бензопилой Shtil MS230!

В данном видео показано, как производить разметку бревна для последующего роспуска его вдоль, и, непосредст.

Чтобы распилить бревно вдоль, необходимо произвести следующие действия:

1. Сделать ведущую линейку. Для этого нужно скрепить две прямые длинные доски под углом 90 градусов.
2. Установить бревно на упоры, зафиксировав таким образом его положение.
3. Прикрепить насадку.
4. При помощи саморезов прикрепить опоры к торцам бревна с обеих сторон. Горизонтальность проверить уровнем.
5. Ведущую линейку саморезами прикрепить к опорам.
6. Горизонтально установить еще одну опорную доску , которая должна упираться в землю и чуть приподнимать бревно.
7. При помощи бензопилы с насадкой для горизонтального распила отпилить первый кусок бревна.
8. Передвинуть направляющую линейку, зафиксировать ее.
9. Произвести второй распил бревна перпендикулярно первому.
10. Дальше ведущую линейку можно не использовать. Направляющей будет служить полученная доска.
11. По рамке определить толщину распила.
12. Произвести следующий распил перпендикулярно второму. В результате должен остаться кусок дерева, нижняя сторона которого покрыта корой.
13. Произвести четвертый распил, чтобы отделить оставшуюся часть древесины, которая с корой. Получится почти идеально ровный брусок дерева.
14. Дальше производить распилку бруска до середины.
15. Перевернуть его на противоположную сторону и продолжать распил до конца.

Если толщина досок не имеет значения, отрезать края с корой не обязательно. В этом случае можно воспользоваться окраивателем и производить распил на доски с самого начала.

Осуществление поперечного распила

Поперечный распил используется, чтобы распилить чурбаки на дрова, а также для создания поперечных деревянных дисков для строительства садовых скамеек, украшения садовых дорожек и т.п.

Распил бревна поперек делается следующим образом:

1. Установить бревно горизонтально на деревянных подпорках высотой 0,5 м.
2. При необходимости можно очистить его от коры.
3. При помощи топора или пилы сделать надрезы-отметки на равных расстояниях друг от друга.
4. По отметкам произвести распил бревна.

Специальные насадки и цепи для этой работы не нужны. Подойдет обычная цепь.

Соблюдение безопасности в ходе работы

Чтобы не было сбоев в работе и несчастных случаев, следует соблюдать меры безопасности при работе с материалом и инструментами:

1. При работе не пускать на рабочую площадку посторонних, особенно детей.
2. Во время работы следует пользоваться средствами защиты от шума и опилок, которые разлетаются во время распила.
3. Нужно иметь при себе аптечку со всем необходимым для использования в случае порезов.
4. При использовании дисковой пилы необходимо надевать на нее защитный кожух.
5. Нельзя заливать бензин в разогретый бак бензопилы.
6. Использовать бензопилу только по назначению, не включать ее на полную мощность, если она не в работе.
7. Не нужно сильно давить на пилу во время работы.
8. Бревно для распила следует устанавливать с правой стороны.

Бензопила служит удобным инструментом, который можно использовать для самостоятельного производства досок. Она подходит для использования в приусадебном хозяйстве, где нужно подремонтировать или построить новые хозяйственные постройки. В таких случаях большое количество досок не требуется. Поэтому их легко можно нарезать из любых бревен в необходимом количестве. При приобретении сноровки работа делается быстро, а качество досок отменное.

nzizn.ru

видео-инструкция по монтажу своими руками, круглопильные станки, ленточная, цепная шинная пилорама, какое нужно оборудование, что получают при продольном распиле, фото и цена

Все фото из статьи

В наше время появилось множество новых строительных материалов, однако, дерево продолжает оставаться одним из наиболее востребованных. Конечно, прежде чем использовать его в строительстве, бревна подвергают обработке – распиловке.

Ниже мы рассмотрим,как происходит этот процесс и какое используется оборудование для распиловки бревен.

Распиловка ствола

Общие сведения

Бревном называется ствол дерева, с которого удалены все сучья и ветки. В некоторых случаях бревна используют как самостоятельный материал, к примеру, в качестве столбов, свай, мачт и пр. Однако, чаще всего выполняется их продольная распиловка (роспуск).

Прежде всего рассмотрим,что получают из бревен при продольной распиловке.

Итак, при помощи данной обработки получают следующие виды пиломатериалов:

• Брус;
• Обрезную доску;
• Необрезную доску.

Роспуск бревен может осуществляться разными способами, к примеру, своими руками с использованием пильного инструмента, на пилорамах, при помощи станков или даже целых производственных линий. В любом случае главная задача – получить качественный результат, с минимальным количеством отходов.

Пример раскроя бревна

Чем лучше раскроен ствол, тем больше стройматериалов из него получается. Соответственно, при качественной распиловке снижается и цена пиломатериала. К примеру, при изготовлении толстого бруса меньше отходов, поэтому он зачастую стоит дешевле.

Разрезка заготовки бензопилой

Применяемое оборудование

Качество разрезки во многом зависит от оборудования, на котором она осуществляется.

Ниже рассмотрим наиболее распространенные его типы, которые применяют для данных целей:

1. Бензопила и ручные пилы – используются для распиловки в домашних условиях. Следует отметить, что получить качественный результат, работая работе ручным инструментом, очень сложно.

Ленточная пилорама

2. Пилорама – данное оборудование по типу конструкции различается на три вида:

• Ленточная пилорама – для продольного роспуска стволов. В качестве режущего элемента используется ленточная пила.

Основным достоинством является простота станка в обслуживании и обращении. На ленточной пилораме может работать даже новичок.

• Дисковая – для роспуска бревен диаметром более 70 мм. Это оборудование позволяет использовать наиболее удобную схему раскроя. К другим достоинствам относится то, что эти пилорамы не требуют частой заточки пил.

Правда круглопильные станки для распиловки бревен стоят очень дорого, что является их основным недостаткам.

• Цепная шинная пилорама – для продольной распиловки бревен небольшими партиями. К достоинствам относится высокое качество обработки, в частности, станок можно использовать даже для получения шпона.

3. Линии по распиловке – представляют собой профессиональное высокопроизводительное оборудование, позволяющее получить качественную продукцию с точными геометрическими формами. Такие линии применяются на крупных заводах.

Линия по роспуску бревен

Виды и способы распиловки

Раскрой

Раскрой вразвал

По типу раскроя бревен различают следующие виды распиловки:

Вид роспуска	Особенности
Вразвал	Осуществляется при помощи параллельных распилов, в результате чего получается необрезная деревянная доска. Данный способ является наиболее простым. Зачастую его используют для последующего получения обрезной доски. Следует отметить, что роспуск в развал позволяет получить наиболее широкую доску.
С брусовкой	Ствол обрезается с четырех сторон для получения бруса, который впоследствии распускается на доски. Такой способ позволяет получить с одной заготовки несколько обрезных досок одинаковой ширины.
Круговой	Напоминает раскрой с брусовкой. Разница заключается лишь в том, что после отрезания каждой доски ствол поворачивают на 90 градусов вокруг продольной оси.

Тип распиловки подбирается в зависимости вида готового материала и желаемых их размеров.

Самодельная пилорама из бензопилы

Распил в домашних условиях

В первую очередь следует сказать, что для получения качественного результата в домашних условиях понадобится пилорама. Сделать станок для распиловки бревен своими руками можно из электро- или бензопилы.

Для этого нужно выполнить раму и каретку, на которой закрепляется цепная пила. На раме следует предусмотреть зажимы, которые будут фиксировать ствол.

Инструкция по роспуску выглядит следующим образом:

• Работа начинается со спила горбыля – так называется верхняя доска при продольном распиле, которая с одной стороны имеет выпуклость.
• Затем ствол переворачивается и снимается горбыль с противоположной стороны. В итоге получается заготовка, которая не скатывается с рамы.
• После этого ствол зажимается и начинается роспуск «вразвал».

Совет! Чтобы получить качественный результат, цепь пилы должна быть хорошо заточенной.

При самостоятельном роспуске не стоит работать со слишком длинными бревнами, так как в этом случае сложней получить хорошее качество. Поэтому предварительно ствол лучше распилить на две части.

На фото — поперечная разрезка ствола

Следует отметить, что распил бывает не только продольным, но и поперечным. Ее применяют для получения так называемого «кругляка» или «чурок».

В домашнем хозяйстве последние чаще всего применяются в качестве топлива. Однако, они могут использоваться и для других целей.

Для получения чурок не обязательно использовать станок или даже бензопилу. К примеру, чтобы заготовить дрова на зиму, можно вполне справиться и двуручной пилой или даже ножовкой. Напиленные таким способом чурки впоследствии колются топором.

Совет! Плоские кругляши, полученные поперечной разрезкой, можно использовать для декоративного оформления участка, к примеру, ими можно выложить дорожки. Чурки зачастую используют в качестве ограждения клумб и грядок.

Вот, собственно, и вся основная информация по роспуску бревен.

Вывод

Распиловка бревен представляет собой обработку дерева, позволяющую получить готовые стройматериалы, такие как доски или брус. Как мы выяснили, данная операция может быть выполнена разным оборудованием. В домашних условиях можно обойтись даже ручным инструментом.

Ознакомиться с дополнительной полезной информацией по обозначенной теме можно из видео в этой статье.

rubankom.com

Распиловка бревен(раскрой бревен)

Технологический процесс переработки сырья на пилопродукцию состоит из следующих операций: продольного раскроя бревен на пилопродукцию, обрезки досок по ширине; выборочной торцовки досок; сортировки их по сечению и качеству; пакетирования пиломатериалов для сушки; сушки; браковки, торцовки; сортировки досок по сортам и длинам; пакетирования пиломатериалов в транспортные пакеты. Процесс переработки может несколько видоизменяться в зависимости от конкретных условий.

На передовых лесопильных заводах (если применяется камерная сушка пиломатериалов) в лесопильном цехе выполняют следующие операции: раскрой бревен на доски, обрезка досок по ширине, выборочная торцовка досок (торцовка острых вершинных концов). Остальные операции производят вне этого цеха. В случае применения атмосферной сушки пиломатериалы торцуют в цехе, удаляя все дефектные места (трещины, гнили и т. д.). Окончательную торцовку выполняют после сушки. При переработке сильносбежистого и искривленного сырья в лесопильном цехе перед обрезкой досок по ширине целесообразен их поперечный раскрой.

Продольный раскрой бревен и брусьев

Продольный раскрой бревен выполняют одной пилой (ленточной или круглой) или группой пил (рамных). При раскрое бревен одной пилой за один проход получается один рез. Все бревно раскраивается за несколько проходов. При этом каждый новый рез может быть независимым от предыдущего и в любой выбранной плоскости. Такой раскрой бревен называется индивидуальной распиловкой.

При индивидуальной распиловке бревен значительно легче использовать свойства различных частей бревна (выбрать заболонную или ядровую часть, получить пиломатериал радиальной или тангентальной распиловки; индивидуальная распиловка рациональнее для бревен больших диаметров (100 см и более). Однако способ индивидуальной распиловки бревен менее производителен, чем групповой.

Групповая распиловка бревен. Эту операцию выполняют группой пил рамных, круглых, ленточных. При этом возможно раскроить все бревно на пилопродукцию за один проход. Наиболее рациональное оборудование для распиловки сырья: размером 14-22 см — вертикальные узко-просветные лесопильные рамы, многопильные круглопильные станки, фрезерно-пильное оборудование; 24-48 см — вертикальные средне-просветные лесопильные рамы; 50 см и более — вертикальные широко-просветные лесопильные рамы, ленточнопильные станки или ленточнопильные сдвоенные и счетверенные агрегаты.

На лесопильных заводах нашей страны для продольной распиловки бревен наиболее широко применяют лесопильные рамы. Однако в мировой практике имеется тенденция к использованию установок на базе сдвоенных и счетверенных ленточнопильных агрегатов, отличающихся высокой производительностью, для продольной групповой распиловки бревен. Различают следующие основные способы распиловки бревен: вразвал, с брусовкой, сегментный, развально-сегментный, брусово-сегментный, секторный, круговой, агрегатный.

Распиловка бревен вразвал. Это распиловка бревен на пиломатериалы, при которой плоскости всех пропилов параллельны между собой. По положению досок в бревне различают сердцевинную доску, пласти которой расположены симметрично оси бревна; центральные доски, одна из пластей которых проходит через продольную ось бревна, и боковые. Способ распиловки бревен вразвал наиболее простой, менее трудоемкий, однако все доски получаются необрезными и необходима дальнейшая обрезка кромок.

Распиловка бревен с брусовкой. Это распиловка с первоначальным получением двухкантного бруса, который потом распиливается в продольном направлении перпендикулярно его пластям. После первого прохода получается двух-кантный брус, боковые необрезные доски и обапол. Вторым проходом брус разваливается на обрезные и необрезные доски и обапол. Так как группы пил для первого и второго проходов различны как по количеству пил, так и по их положению, а перестановка пил занимает много времени, практически работают на двух последовательно установленных бревнопильных станках. Станки, на которых производится брусовка, называют станками первого ряда, а развал бруса на доски- станками второго ряда.

Сегментный способ распиловки бревен. Это распиловка бревен с первоначальным получением из бревна сегментов и последующей распиловкой их на доски.

Развально-сегментный способ распиловки бревен. Это распиловка бревен, при которой одновременно с получением сегментов средняя часть бревна распиливается на доски. Эти способы применяют для получения пиломатериала радиальной распиловки (резонансовый материал для музыкальных инструментов, клепки для бочек и др.). Бревно первым проходом распиливается на необрезные доски и две пластины — сегменты. Вторым проходом сегменты делятся на доски с одной обрезной кромкой и четвертины; третьим — четвертины распиливаются на доски.

Брусово-сегментный способ распиловки бревен. Это распиловка бревен, при которой одновременно с получением сегментов выпиливается двухкантный брус из средней части бревна. Применяют его для получения пиломатериалов тангентальной распиловки (заготовок для лыж и др.). Первым проходом бревно делится на брус и два сегмента, вторым проходом брус делится на доски и бруски. Сегменты делятся на четвертины, из которых вырезаются доски.

Секторный способ распиловки бревен. Это распиловка бревен на секторы, которые затем распиливаются на пиломатериалы (иногда одновременно с распиловкой бревна на секторы из его средней части выпиливается несколько досок). Секторный способ применяют для получения пиломатериалов как радиальной, так и тангентальной распиловок пиломатериалов. В зависимости от диаметра сырья и размеров заготовок бревно делится только на четвертины или четвертины делятся еще на несколько секторов. При секторном раскрое можно получить пиломатериалы с небольшими отклонениями от заданного (тангентального или радиального) направления. Однако при секторном раскрое бревен получается большое количество отходов треугольного сечения. Этот вид раскроя бревен трудоемкий, так как выполняется индивидуальным способом, поэтому применяется редко.
Круговой способ распиловки бревен. Это распиловка бревен с последовательным отпиливанием по одной доске, причем после каждого или нескольких резов распиливаемое бревно поворачивают вокруг продольной оси. Круговой раскрой бревен позволяет получать пиломатериалы строго тангентальной распиловки, однако выполняется он индивидуальной распиловкой бревна, вследствие чего этот способ сравнительно трудоемок.

Агрегатный способ распиловки бревен. Здесь бревно предварительно фрезеруется, в результате чего получается технологическая щепа, которая служит сырьем для бумажного производства, производства древесностружечных и древесноволокнистых плит и др. Получившийся четырехбитный брус или брус ступенчатой формы, распиливается на обрезные доски.

www.woodtechnology.ru
